安全隔离变压器进料检验规范
变压器材料进料检验标准
来料检验标准
1.目的
控制原材料的不良质量，使生产顺利进行，确保质量稳定。
2.检查模式
2.1抽样标准:mil-STD-105 eⅱ类单次抽样。
3.验收标准
3.1 AQL:CR=0 MAJ=0.4 MIN=0.65
4.定义(缺陷产品的定义)
4.1铬:
4.1.1材料存在尖角、锐边、渗漏等危及生产安全的缺陷。
4.1.2材料有毒或重金属含量高。
4.2主要:
4.2.1材料失去功能。
4.2.2材料的主要性能指标不合格。
4.2.3主要尺寸、规格、型号、颜色与规格不符或有错误。
4.2.4印刷品字迹不清，颜色、位置、方向有误。
4.2.5导致成品外观缺陷的外观缺陷。
4.3分钟
电阻参考表:
1UEW漆包线规附表(三) 1UEW线规附表(四)
1线规附表(5)
三层边界线规附表8。
变压器安全检验实施细则
变压器安全检验实施细则
以下是关于变压器安全检验实施细则的一些要点：
1. 变压器安全检验的目的是确保变压器在正常运行过程中的安全性和可靠性。
2. 变压器安全检验的内容主要包括外观检查、电气性能检测以及绝缘性能测试等方面。
3. 外观检查主要包括变压器的外观完好度、标识符合性、接地装置的可靠性等方面。
4. 电气性能检测主要包括变压器的额定电压、额定容量、电阻、电气连线等方面。
5. 绝缘性能测试主要包括变压器的绝缘电阻、局部放电量、介质损耗等方面。
6. 变压器安全检验应由专业的测试机构进行，测试人员应具备相应的资质和经验。
7. 检验结果应及时记录，并根据检验结果制定相应的安全措施和维修计划。
8. 变压器安全检验应遵循相关标准和规范，并根据变压器的具体使用情况制定相应的检验周期。
9. 变压器安全检验应定期进行，并在变压器发生重大事故或故障时进行特殊检验。
10. 检验过程中应注意安全防护措施，避免可能的电击、火灾等事故发生。
以上是关于变压器安全检验实施细则的一些要点，具体的实施细则可以根据国家和地区的相关法规和标准进行制定。
变压器进货检验标准
文件号
JY-J14
版本:0/A
文件名称
变压器进货检验标准
引用标准
第1页共1页
序号
检验项目
技术要求
检验方法
质量
分级
判定标准
1
通用外观检查
外壳光洁，不允许存在表面污渍、伤痕、缺料,断脚等缺陷,
视检
C
按JY-1的规定
2
通用标志
标志正确清晰，经久耐用。
视检,耐久性通常验收抽样二件通过用手拿沾水的布擦拭15秒,再用沾汽油的布擦拭15秒,标志仍应清晰易读.
变压器测试台
耐压测试仪
绝缘电阻测试仪பைடு நூலகம்
A
5
4128E变压器
红色线：220V，线长按图纸。白色线：12.5V，线长按图纸。绿色线：18V±2，线长按图纸。蓝色线：2.8V,线长按图纸。黄色线：25V,线长按图纸。（其中按S-2抽检内容为：空载电流应小于15mA，其抗电强度为3500V/1分钟，绝缘电阻1000MΩ）。
变压器测试台
耐压测试仪
绝缘电阻测试仪
A
备注：
标记
处数
更改文件号
签名
日期
备注
编制
审核
批准
日期
日期
日期
B
3
通用可焊性
引脚可焊性好,挂锡光亮,无毛边。
240±5℃/2±0.5S
B
4
4123B变压器性能检验
红色线: 220V，线长按图纸。白色线：12.5V，线长按图纸。绿色线：18V±2，线长按图纸。（其中按S-2抽检内容为：空载电流应小于15mA，其抗电强度为3500V/1分钟，绝缘电阻1000MΩ）。
变压器材料进料检验标准
1．1-1．5
浸锡时间〔秒〕
2
3
4
5
線徑
<Φmm>
導 體
公 差
<mm>
最小皮
膜厚度
mm
最大完
成外徑
mm
絕緣破
壞電壓
<V以上>
最大導體電
阻在20℃
<Ω/KM>
伸長率
<%>
以上
耐磨性<g>
平均值
最小值
0.10
±0.008
0.009
0.140
2000
2647
15.0
--
--
0.11
±0.008
电子卡尺
依目录参数为标准
AQL：0.4
耐压、耐温
用锡炉温度在400±20℃焊锡试验后；
将合适大小的铜线穿入套管内,然后将耐压测试仪一电极接触铜线,然后迅速调节施加电压至3.75KV,耐压测试表笔的另一端在套管上多个点测试,每个点测试约3S,不击穿为合格.
锡炉、耐压机
参照承认书或目录
AQL：0
标签
尺 寸
锡炉
AQL：0.4
导体电阻测试
用所截取的1m长绝缘线两端焊锡约7mm,用电阻测试仪测量其电阻值,电阻测试标准见附表八.
电阻仪
AQL：0.4
包装
无包装破损、规格型号、时间标识正确,有RoHS标签
目视
AQL：0.65
铁
芯
外观
破损、裂痕、变形、毛刺、大小不一致,是否光滑
目视
AQL：0.65
特 性
依CORE AL值量测其电感值是否符合要求：公式：L=AL*N2设定N为10TS测量其L值.以公式计算其AL值是否符合.

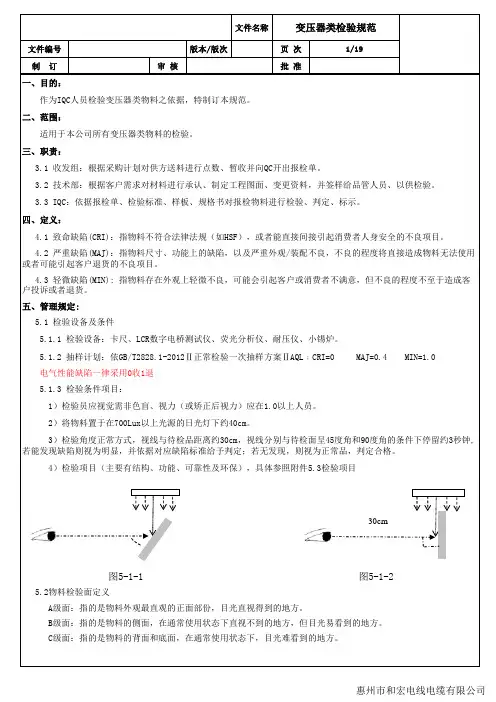

变压器检验规范A3版
制 订审 核批 准一、目的：作为IQC人员检验变压器类物料之依据，特制订本规范。
二、范围：适用于本公司所有变压器类物料的检验。
三、职责：3.1 收发组：根据采购计划对供方送料进行点数、暂收并向QC开出报检单。
3.2 技术部：根据客户需求对材料进行承认、制定工程图面、变更资料，并签样给品管人员、以供检验。
3.3 IQC：依据报检单、检验标准、样板、规格书对报检物料进行检验、判定、标示。
四、定义：4.1 致命缺陷(CRI)：指物料不符合法律法规（如HSF），或者能直接间接引起消费者人身安全的不良项目。
4.2 严重缺陷(MAJ)：指物料尺寸、功能上的缺陷，以及严重外观/装配不良，不良的程度将直接造成物料无法使用或者可能引起客户退货的不良项目。
4.3 轻微缺陷(MIN): 指物料存在外观上轻微不良，可能会引起客户或消费者不满意，但不良的程度不至于造成客户投诉或者退货。
五、管理规定:5.1 检验设备及条件5.1.1 检验设备：卡尺、LCR数字电桥测试仪、荧光分析仪、耐压仪、小锡炉。
5.1.2 抽样计划：依GB/T2828.1-2012Ⅱ正常检验一次抽样方案ⅡAQL﹕CRI=0 MAJ=0.4 MIN=1.0电气性能缺陷一律采用0收1退5.1.3 检验条件项目：1）检验员应视觉需非色盲、视力（或矫正后视力）应在1.0以上人员。
2）将物料置于在700Lux以上光源的日光灯下约40cm。
3）检验角度正常方式，视线与待检品距离约30cm，视线分别与待检面呈45度角和90度角的条件下停留约3秒钟,若能发现缺陷则视为明显，并依据对应缺陷标准给予判定；若无发现，则视为正常品，判定合格。
4）检验项目（主要有结构、功能、可靠性及环保），具体参照附件5.3检验项目30cm图5-1-1图5-1-25.2物料检验面定义A级面：指的是物料外观最直观的正面部份，目光直视得到的地方。
B级面：指的是物料的侧面，在通常使用状态下直视不到的地方，但目光易看到的地方。
变压器检验规范
制作: 审核：核准：1、目的：明确变压器来料品质验收标准，规范检验动作，使检验、判定标准达到一致性。
2、适用范围：适用于我司所有变压器来料检验。
3、检验条件：1.照明条件：日光灯600～800LUX；2.目光与被测物距离：30～45CM；3.灯光与被测物距离：100CM以內；4.检查角度：以垂直正视为准±45度；5.检查员视力：双眼视力（包括戴上眼镜）1.0以上，且视觉正常，不可有色盲，斜视、散光等；4、参照标准：依照MIL-STD-105EⅡ级单次正常抽样标准CR=(正常抽样Ac/Re:0/1);MA=0.65;MI=1.5依照MIL-STD-105EⅡ级单次S-2 特殊抽样标准. AQL:2.5抽样5、检验顺序：6、检验内容：（1）.包装：包装箱应为一次性包装箱，供应商不可回收，包装箱外应标有物料品名、规格、数量、生产日期、出货检验合格章及供应商名称,包装上必须标有我司相应的物料编号；每箱最多放四层；层与层之间用隔板隔开；每只变压器需用隔板隔开，包装完好。
在正常储藏条件（温度-5℃~35℃，相对湿度≤75％）下一年内不能出现因包装不善而导致异常。
（2）. 外观：外观良好，标识清晰且不易脱落；本体应标有额定输入电压和额定输出电压、版本型号、供应商标识；送样品和供货时变压器标识上必须要有认证符号，且标识清晰易辨别；标贴要求应贴在变压器的初级端;样品外表面应清洁、无污渍、无破损、无变形；引脚应光亮、无氧化、无变形；规格型号符合我司要求。
（3）. 尺寸：样品的长、宽、高、相邻两引脚的间距、相对两排的跨距、引脚的长尺寸、直径进行逐一测试;测试结果符合其标称值和误差要求。
（4）. 相位和线圈数：样品的相位和线圈数，所测数据符合工程设计要求且与承认书相符。
（5）. 电感量：样品所测数据符合工程设计要求且与承认书相符。
(6). 漏感：把次级绕组短路，然后测试初级的电感量，就是漏感;所测数据符合工程设计要求且与承认书相符。
变压器检测安全注意事项与规范文（二篇）
变压器检测安全注意事项与规范文变压器是一种常见的电力设备，用于将电能从一个电路传输到另一个电路，通过变压器进行升压或降压。
在使用变压器时，必须遵守一些安全注意事项和规范，以确保操作人员和设备的安全。
本文将介绍一些常见的变压器检测安全注意事项和规范。
1.电气安全a.在进行任何检测之前，必须先将变压器与电源断开，以避免电击的风险。
在断开电源时，应使用已经经过安全验证的断电设备，如电源开关或熔断器，并严禁使用手触摸任何电气连接。
b.在检测变压器时，应确保检测仪器和工具的接头和线缆连接良好，且无电气短路的风险。
任何损坏或磨损的电缆或连接器都应立即更换。
c.在检测电压时，应使用经过验证的绝缘测量仪器，以确保电压处于安全范围内。
不要用手触摸带电的电气部件，以免受到电击的危险。
2.机械安全a.在操作变压器时，应穿戴适当的个人防护装备，如安全帽、护目镜和防护手套。
这些装备可以有效地防止意外的伤害和灼伤。
b.变压器检测前，应检查变压器的外部表面是否有明显的损坏或破坏，如腐蚀、变形、漏油等。
如发现问题，应立即采取措施修复或更换变压器。
c.变压器内部的绝缘材料在使用过程中会逐渐老化，因此应定期检查绝缘材料的状态。
如果发现绝缘材料有裂纹、破损等问题，应及时更换以确保设备的安全运行。
3.环境安全a.在进行变压器检测时，应确保周围环境干燥、无腐蚀性气体和易燃物质的存在，以避免发生火灾或爆炸等危险。
b.变压器的散热器是排放热量的重要部件，应定期清理散热器上的积尘和杂物，以确保良好的散热效果。
同时，还应确保变压器周围有足够的通风空间，以保持适当的工作温度。
c.在进行变压器检测时，应注意避免任何可能导致变压器损坏或漏油的情况，如长时间超负荷工作、过压或过流等。
如果发现任何异常操作或异常噪声，应立即停止使用并进行检修。
4.操作规范a.操作人员必须经过专业培训，并熟悉变压器的安全操作规范和工作程序。
任何非专业人员均不得私自操作变压器，以免发生事故。
变压器安全检验实施细则
变压器安全检验实施细则
是指在变压器使用过程中，为了确保安全性，对变压器进行定期的检验。
下面是变压器安全检验实施细则的一般内容：
1. 定期检查：每年对变压器进行一次全面检查，包括外观、接线、绝缘材料、冷却系统等。
2. 清洁和维护：定期对变压器进行清洁和维护，保持其良好的工作状态。
3. 检测温度：定期测量变压器的温度，确保运行温度在规定范围内。
4. 检查接地：定期检查变压器的接地系统，确保其良好的接地状态。
5. 绝缘电阻测试：定期测试变压器的绝缘电阻，确保绝缘性能良好。
6. 检查保护装置：定期检查变压器的保护装置，确保其正常工作。
7. 检查冷却系统：定期检查变压器的冷却系统，确保其正常运行。
8. 检查接线端子：定期检查变压器的接线端子，确保其正常连接。
9. 重要零部件的检查：定期检查变压器的重要零部件，确保其正常工作。
10. 安全操作培训：定期进行变压器安全操作培训，确保操作人员对变压器的安全使用有清楚的了解。
以上是变压器安全检验实施细则的一般内容，具体的实施细则还需要根据国家、地区的相关安全标准进行制定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻法
直插式焊接变压器三个检一次
5性能参数
5.1
输入参数详见规格书/设计文件；
n=2 c=0
数显万用表电流表
5.2
空载输出参数详见规格书/设计文件；
5.3
负载输出参数详见规格书/设计文件；
6材质
6.1
组成变压பைடு நூலகம்的原材料应符合设计文件或规格书的要求。
要求供应商提供最新的材料证明文件，三个月覆盖一次
6.2
环变每个批次试拆一个与封样件比较，观察初级绕组的浸漆情况
n=1 c=0
7特殊要求
7.1
环保要求符合ROHS指令
RHOS测试仪
8型式试验
8.1
潮湿测试
n=5 c=0
每三个月送实验测试
8.2
温度40±2℃湿度90-95%中放48小时取出去除水珠电气性能测试符合要求
8.3
高低温测试
8.4
在温度110+/-3°和-20+/-3°分别放置6H取出去除水珠后分别测试其电气性能测试符合要求
备注
1包装
1.1
包装型式、放置数量、生产日期、批次符合规定。
IL=IIAQL=6.5
目测
2外观
2.1
表面整洁、标识清晰正确，认证标记符合设计文件要求；
IL=IIAQL=2.5
目测
2.2
塑料骨架无变形裂纹，金属外壳无锈蚀，线圈、铁芯和配件应装配牢固，无松动现象；
2.3
变压器输入端、输出端引线及插片的检验，符合设计要求
参考接插件检验标准
2.4
引脚光亮无氧化，位置与印制板孔对应,无断裂、变形;松动.装配台阶高度差<0.3mm.
适用于直插焊接式变压器
2.5
变压器各导线的颜色符合规格/设计文件.
IL=IIAQL=0.65
3尺寸
3.1
安装孔间中心距离、外形尺寸均应满足设计文件要求；
n=5c=0
游标卡尺/
试装
4性能
4.1
变压器输入端与壳体之间承受3000V、50HZ2mA交流电，历时60s无击穿或闪络现象；
会签
（可选）
标准化
（标准化工程师）
审核
（设计代表、MQE）
批准
（品质共享部部长）
张世界
常贵伍
马戎雪2010-12-3
徐政
张涛
D0100-05C
进料检验规范
文件编号：
SIP-IQC-K41-002
制订部门：
品质中心
文件名称：安全隔离变压器检验规范
版本：
B
页码
2/3
1、适用范围：安全隔离变压器产品通用
2、检验依据：设计图纸及规格书
4.7
耐焊接热(适用于直插焊接式变压器)经焊接热试验，引脚无影响使用的松动及脱落现象，线圈电阻正常无开路现象；
n=2,c=0
上锡部分在锡炉中浸焊10秒，三个月覆盖一次
4.8
上锡性能:在锡炉中沾锡5±1秒，5倍放大镜下观察，应95%上锡
n=5,c=0
锡炉试沾
适用于直插焊接式变压器
4.9
可恢复变压器经历次级短路后变压器具备自动断开功能,当变压器冷却后可恢复正常工作(反复三次均OK为合格).
D0100-05C
进料检验规范
文件编号：
SIP-IQC-K41-002
制订部门：
电器工厂品质中心
文件名称：安全隔离变压器检验规范
版本：
B
页码
1/3
1、适用范围：安全隔离变压器产品通用
2、检验依据：设计图纸及规格书
3、重要度：A
4、记录方式：计数型
5、检验记录：
检验项目
序号
质量要求
抽样方案
检验工具/方法
制订部门：
品质中心
文件名称：安全隔离变压器检验规范
版本：
B
页码
3/3
1、适用范围：安全隔离变压器产品通用
2、检验依据：设计图纸及规格书
3、重要度：A
4、记录方式：计数型
5、检验记录：
检验项目
序号
质量要求
抽样方案
检验工具/方法
备注
4性能
4.10
温升:正常工作负载,1.06倍额定电压下连续工作4个小时，环行变压器温升值应小于60K,普通电源变压器温升值应小于50K；高压变压器温升<160K
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
编制
（品质代表/QE）
会签
（可选）
标准化
（标准化工程师）
审核
（设计代表、MQE）
批准
（品质共享部部长）
张世界
常贵伍
马戎雪2010-12-3
徐政
张涛
耐压测试仪
4.4
环形变压器初次极承受3.5KV，50HZ、5mA交流电，历时5s无击穿闪络现象。
4.5
初级线圈电阻（即输入引脚之间）1.83Ω±10%;初级线圈与铁芯耐压1250V
耐压测试仪:电压打耐压60S，
设定电流为5mA
适用于高压变压器
4.6
高压线圈电阻（高压引脚与底座间）126.2Ω±10%;灯丝线圈与铁芯5000V;灯丝线圈与初级线圈5000V
批量≤1000只:
(n=10c=0);
1001只≤批量≤3000只(n=30 c=0);
批量≥3001
(n=50 c=0)
耐压测试仪
4.2
变压器初极与次极之间承受3000V、50 HZ、2mA交流电，历时60S无击穿或闪络现象；
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
编制
（品质代表/QE）
3、重要度：A
4、记录方式：计数型
5、检验记录：
检验项目
序号
质量要求
抽样方案
检验工具/方法
备注
4性能
4.3
变压器次极与壳体之间承受2000V、50HZ、、2mA交流电，历时60S无击穿或闪络现象
批量≤1000只:
(n=10c=0);
1001只≤批量≤3000只(n=30 c=0);
批量≥3001
(n=50 c=0)
n=1 c=0
要求供应商提供最新的材料证明文件，三个月覆盖一次;
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
编制
（品质代表/QE）
会签
（可选）
标准化
（标准化工程师）
审核
（设计代表、MQE）
批准
（品质共享部部长）
张世界
常贵伍
马戎雪2010-12-3
徐政
张涛
进料检验规范
文件编号：
SIP-IQC-K41-002
