IPG1-6KW与脉冲焊接机对比

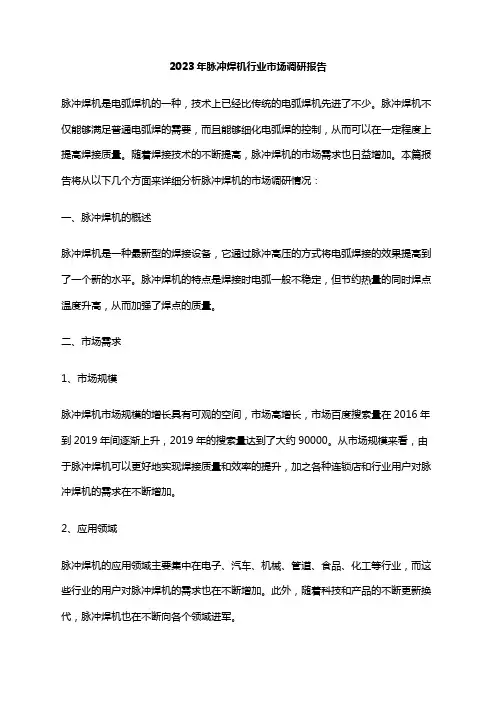

2023年脉冲焊机行业市场调研报告
2023年脉冲焊机行业市场调研报告脉冲焊机是电弧焊机的一种，技术上已经比传统的电弧焊机先进了不少。
脉冲焊机不仅能够满足普通电弧焊的需要，而且能够细化电弧焊的控制，从而可以在一定程度上提高焊接质量。
随着焊接技术的不断提高，脉冲焊机的市场需求也日益增加。
本篇报告将从以下几个方面来详细分析脉冲焊机的市场调研情况：一、脉冲焊机的概述脉冲焊机是一种最新型的焊接设备，它通过脉冲高压的方式将电弧焊接的效果提高到了一个新的水平。
脉冲焊机的特点是焊接时电弧一般不稳定，但节约热量的同时焊点温度升高，从而加强了焊点的质量。
二、市场需求1、市场规模脉冲焊机市场规模的增长具有可观的空间，市场高增长，市场百度搜索量在2016年到2019年间逐渐上升，2019年的搜索量达到了大约90000。
从市场规模来看，由于脉冲焊机可以更好地实现焊接质量和效率的提升，加之各种连锁店和行业用户对脉冲焊机的需求在不断增加。
2、应用领域脉冲焊机的应用领域主要集中在电子、汽车、机械、管道、食品、化工等行业，而这些行业的用户对脉冲焊机的需求也在不断增加。
此外，随着科技和产品的不断更新换代，脉冲焊机也在不断向各个领域进军。
三、市场品牌竞争国内脉冲焊机品牌众多，如讯芯、钜盛、拓宇、泰之华、浦江全等。
其中讯芯、投羊和赛尔电器的市场份额较大，占据了较高的市场份额。
目前这几家公司也在通过不断的创新和技术提升，加强对市场份额的巩固。
四、市场趋势1、自动化及数字化发展随着技术的不断升级和生产模式的变革，未来脉冲焊机市场的竞争重心将逐渐转向自动化和数字化，这也将进一步推动脉冲焊机市场的发展。
2、产品结构升级未来脉冲焊机的市场向高端化、智能化、化工龙头企业、石化设备研发提供多样化设备和新技术的方向发展。
同时，随着消费需求的不断升级，脉冲焊机的市场形态也将更加多样化，市场将会呈现出更多的差异化和个性化需求。
总之，脉冲焊机作为电弧焊机的一种，技术上已经相当先进。
脉冲焊机的市场需求在不断增加，尤其是随着市场竞争的加剧和智能化发展的加速，脉冲焊机市场的未来仍将充满机遇和挑战。
高功率IPG光纤激光器应用简介
高功率IPG光纤激光器应用简介一、IPG光纤激光器简介1.光纤激光器简介光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来:在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路(构成谐振腔)便可形成激光振荡输出。
2.光纤激光器的优势首先是使用成本低，光纤激光器替代了不稳定或高维修成本的传统激光器。
其次，光纤激光的柔性导光系统，非常容易与机器人或多维工作台集成。
第三，光纤激光器体积小，重量轻，工作位置可移动。
第四，光纤激光器可以达到前所未有的大功率(至五万瓦级)。
第五，在工业应用上比传统激光器表现更优越。
它有适用于金属加工的最佳波长和最佳的光束质量，而且光纤激光器在每米焊接和切割上的费用最低。
第六，一器多机，即一个激光器通过光纤分光成多路多台工作。
第七，免维护，使用寿命长。
最后，由于其极高的稳定性，大大降低了运行中对激光质量监控的要求。
简单来说就是高功率下的极好光束质量，高光束质量下的极好电光效率，高功率高光束质量下的极小体积、可移动性和柔性。
3.IPG简介全球最大的光纤激光制造商IPG Photonics由Valentin Gapontsev博士于1991年创建，总部设在美国东部麻省。
IPG在德国、美国、俄罗斯和意大利设有生产、研发基地，并在全球设有销售和服务网点，覆盖美国、英国、欧洲、印度、日本、韩国、新加坡和中国，并于2006年在美国纳斯达克上市。
十八年来，IPG致力于纵向合成，所有的核心配件均为IPG研发、生产和拥有，同时也是唯一一个能为客户提供高性价比的光纤和半导体激光器的厂家。
高功率是IPG的优势。
全世界已有上千台IPG的高功率(>1KW)光纤激光器在汽车制造、船舶制造、海上平台和石油管道、航空航天和技术加工等工业领域中得以应用。
在日本，我们向丰田、三菱、住友在内的客户售出了数百台IPG的大功率光纤激光器。
激光焊接机怎样选型
激光焊接机怎样选型激光焊接设备是激光材料加工技术应用的重要方面之一，东莞奥信激光激光焊接机主要分为脉冲激光焊接和连续激光焊接两种。
脉冲激光主要用于1 m m厚度以内薄壁金属材料的点焊和缝焊，其焊接过程属于热传导型，即激光辐射加热工件表面，再通过热传导向材料内部扩散，通过控制激光脉冲的波形、宽度、峰值功率和重复频率等参数，使工件之间形成良好的连接。
在3 C产品外壳、锂电池、电子元器件、模具补焊等行业有着大量的应用。
脉冲激光焊接最大的优点是工件整体温升很小，热影响范围小，工件变形小。
连续激光焊接机大部分都是高功率激光器，功率在500瓦以上，一般1mm以上的板材都应该使用这种激光器。
其焊接机理是基于小孔效应的深熔焊，深宽比大，可达到5：1以上，焊接速度快，热变形小。
在机械、汽车、船舶等行业有着广泛的应用。
还有一部分小功率连续激光器，功率在几十到几百瓦之间，它们在塑料焊接及激光钎焊这些行业使用得比较多。
1、激光器工作原理1.1、YAG激光器的工作原理激光电源首先把脉冲氙灯点着，通过激光电源对氙灯脉冲放电，形成一定频率，一定脉宽的光波，该光波经过聚光腔辐射到Nd 3+：YAG激光晶体上，激发Nd 3+：YAG激光晶体发光，再经过激光谐振腔谐振之后，发出波长为1064nm脉冲激光，该脉冲激光经过扩束、反射、(或经光纤传输)聚焦后打在所要焊接的物体上；在PLC或工业PC机的控制下，移动数控工作台，从而完成焊接。
焊接时所需要的脉冲激光的频率、脉宽、波形、工作台速度、移动方向均可用单片机、PLC或工业PC机来控制，通过对激光的频率、脉宽的不同设定可调节控制脉冲激光的能量。
1.2、光纤激光器的工作原理当泵浦光通过光纤中的稀土离子时，就会被稀土离子所吸收。
这时吸收光子能量的稀土原子电子就会激励到较高激射能级，从而实现离子数反转，反转后的离子数就会以辐射形式从高能级转移到基态，并且释放出能量，完成受激辐射。
光纤激光器产生的激光通过光纤输出，并与配套的工作台配合，完成相应的焊接。
高功率激光焊接机的主要参数
高功率激光焊接机的主要参数影响焊接机工作的重要因素除了机器材质还有它的主要参数，高效率激光焊接机的主要参数往往比普通的焊接机参数好，这是毋庸置疑的，那么高功率激光焊接机的主要参数有哪些呢？接下来就让海维电小编为您慢道来。
一、点位置。
焊接时，为了保持足够功率密度，焦点很重要，它可以直接影响焊缝的宽度和深度；高效率激光焊接机通常将焦点的位置在材料表面之下所熔深的四分之一。
二、激光脉冲型，当高强度激光束射至材料表面，属表面将会有60～98%的激光能量反射而损失掉。
尤其是金、银、铜、铝、钛等材料反射强、传热快。
一个激光脉冲讯号过程中，金属的反射率随时间而变化。
当材料表面温度升高到熔点时，反射率会迅速下降，当表面处于熔化状态时，反射稳定于某一值。
三、光束位置。
对不同的材料进行激光焊接时，激光束位置控制着焊缝的最终质量，特别是对接接头的情况比搭接结头的情况对此更为敏感。
例如，当淬火钢齿轮焊接到低碳钢鼓轮，正确控制激光束位置将有利于产生主要有低碳组分组成的焊缝，这种焊缝具有较好的抗裂性。
有些应用场合，被焊接工件的几何形状需要激光束偏转一个角度，当光束轴线与接头平面间偏转角度在100度以内时，工件对激光能量的吸收不会受到影响。
四、接起始、终止点的激光功率渐升、渐降控制。
激光深熔焊接时，不管焊缝深浅，小孔现象始终存在。
当焊接过程终止、关闭功率开关时，焊缝尾端将出现凹坑。
另外，当激光焊层覆盖原先焊缝时，会出现对激光束过度吸收，导致焊件过热或产生气孔。
五、保护气体。
激光焊接过程常使用惰性气体来保护熔池，对大多数应用场合则常使用氦、氩、氮等气体作保护。
保护气体的第二个作用是保护聚焦透镜免受金属蒸气污染和液体熔滴的溅射，在高功率激光焊接时，喷出物非常有力，此时保护透镜则更为必要。
保护气体的第三个作用是可以有效驱散高功率激光焊接产生的等离子屏蔽。
金属蒸气吸收激光束电离成等等离子体，如果等离子体存在过多，激光束在某种程度上会被等离子体消耗掉。

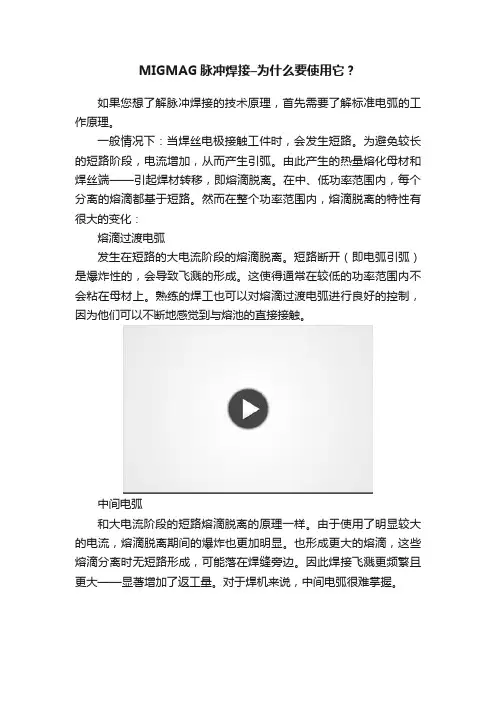

MIGMAG脉冲焊接–为什么要使用它？
MIGMAG脉冲焊接–为什么要使用它？如果您想了解脉冲焊接的技术原理，首先需要了解标准电弧的工作原理。
一般情况下：当焊丝电极接触工件时，会发生短路。
为避免较长的短路阶段，电流增加，从而产生引弧。
由此产生的热量熔化母材和焊丝端——引起焊材转移，即熔滴脱离。
在中、低功率范围内，每个分离的熔滴都基于短路。
然而在整个功率范围内，熔滴脱离的特性有很大的变化：熔滴过渡电弧发生在短路的大电流阶段的熔滴脱离。
短路断开（即电弧引弧）是爆炸性的，会导致飞溅的形成。
这使得通常在较低的功率范围内不会粘在母材上。
熟练的焊工也可以对熔滴过渡电弧进行良好的控制，因为他们可以不断地感觉到与熔池的直接接触。
中间电弧和大电流阶段的短路熔滴脱离的原理一样。
由于使用了明显较大的电流，熔滴脱离期间的爆炸也更加明显。
也形成更大的熔滴，这些熔滴分离时无短路形成，可能落在焊缝旁边。
因此焊接飞溅更频繁且更大——显著增加了返工量。
对于焊机来说，中间电弧很难掌握。
射流电弧随着功率提升焊丝端温度更高，由于电流产生的磁场，熔滴在焊丝端部周围收缩，变得越来越小，数量越来越多，熔滴就像螺纹一样进入熔池。
这个过程几乎无短路，产生超清洁的材料转移，并且沉积速率很高，这与最大限度地减少飞溅相辅相成。
脉冲电弧——一种电工技巧射流电弧的焊接性能最好，在整个功率范围内都很理想：焊缝平整美观、熔深合适、飞溅低以及速度快。
然而在标准电弧范围内，完全只使用射流电弧和中间电弧是不可能的。
我们需要一点电工的创造力……这就是脉冲焊接。
与标准电弧相比，脉冲电弧没有短路。
因此焊丝与熔池之间没有直接接触。
真正的秘密在于极低的基础电流和脉冲电流之间的振荡——脉冲电流值非常高（脉冲间隔）。
原理上，基础电流的任务是防止电弧中断，并保持熔池处于液体状态；脉冲电流产生足够的热量，从而分离熔滴，以及形成熔深。
脉冲焊接到底是如何工作的？重要提示：脉冲使用所谓的夹紧效应，就像射流电弧一样。
与熔滴过渡电弧不同，熔滴在大电流阶段不会分离。
焊机_脉冲电流峰值_概述说明以及解释
焊机脉冲电流峰值概述说明以及解释1. 引言1.1 概述焊机是一种常用于焊接金属材料的设备，通过加热和融化金属接头，使其固定在一起。
焊机使用电流来提供能量源，以产生所需的热量来完成焊接过程。
在传统的焊接过程中，直流或交流电流被广泛应用，但随着技术的不断进步，脉冲电流技术成为了现代焊接领域的关键之一。
1.2 文章结构本文将首先对焊机脉冲电流峰值进行概述说明，并介绍其定义和作用。
然后将深入探讨脉冲电流峰值对焊接效果的影响，并解析其中的原因。
接下来我们将详细解释调节脉冲电流峰值的方法，包括时间基准法和电压基准法等常见调节方式。
文章还会展示实际应用场景和案例分析，分别从汽车制造业、钢结构焊接和管道焊接中控制脉冲电流峰值进行优化实践。
最后，在结论部分总结回顾本文内容，并对脉冲电流峰值研究和焊机技术发展提出展望和建议。
1.3 目的本文的目的是通过深入分析和探讨焊机脉冲电流峰值，帮助读者更好地理解该技术，并为焊接过程中对脉冲电流峰值进行调节提供相关方法与技巧。
文章还将通过实际应用场景和案例分析，展示脉冲电流峰值在不同领域中的运用，以及其对焊接质量的影响和改善方法。
最终旨在推动焊机技术的发展，为实际操作人员和研究者提供参考和指导。
2. 焊机脉冲电流峰值概述说明：2.1 焊机概念和原理解释焊机是一种用于焊接的设备，它能够通过提供电力来产生热量，使两个或更多金属工件相互融合。
焊机利用电流在工件表面形成弧光，从而引发熔化并使其相互连接。
2.2 脉冲电流峰值的定义和作用说明脉冲电流峰值是指焊机输出电流在一个脉冲周期内达到的最高值。
脉冲电流的波形通常呈现出一个周期性的变化，其中包含了一个高峰（即峰值）和一个低谷（即基准）。
脉冲电流峰值对焊接过程具有重要作用。
首先，它能够控制焊接过程中所加热金属的速度。
在焊接开始时，较高的脉冲电流能够迅速加热金属工件表面，并形成一个稳定的焦耳效应区域。
随着时间推移，脉冲电流逐渐降低到基准水平，保持合适的热量输入以避免产生过多的热量和变形。
激光焊接 参数
激光焊接参数
激光焊接的参数主要包括以下几种：
1. 激光功率：指激光焊接中产生的能量的最低值与最高值，低于这个界限熔深会降低，达到或超过这个界限熔深会提高。
2. 脉冲能量：指激光器产生的能量，决定着加热能量的大小，主要影响着金属的熔化程度。
3. 脉冲频率：指激光焊接机在一秒内能打出多少个脉冲的能力，用于调节脉冲焊接电流出现的次数，频率越高，每个激光的能量输出越小，焊接中需要根据金属材质的熔化情况调节速度。
4. 焊接速度：影响熔深的因素就是焊接速度，它会影响单位时间内的热输入量。
焊接速度快会使熔深变浅，造成工件焊不透；焊接速度慢则有可能因为过度熔化而焊透、焊穿工件。
通常采用降低速度的方法来改变熔深，焊接薄板或性能较好的材料时，建议最好使用高速焊接。
5. 脉冲宽度：当宽度较小时，激光能量集中、密度高，焊缝宽度与材料表面受热区域减少，将会增加熔深，使焊接性能更稳定；当宽度较大时，激光能量面积较大，焊缝宽度与材料表面受热面积增大，能量分布将会分散，减小熔深。
6. 保护气体：激光焊接机使用惰性气体进行保护，大多数是采用氦气、氩气与氮气，氦气价格高但保护效果最好，氩气价格便宜且保护效果较好，氮气价格最便宜但不适用有些材料。
可根据焊接具体情况选择合适的保护气体。
此外，不同的激光焊接类型也有其特有的参数，如连续激光焊的参数主要有：激光功率、焊接速度、光斑直径、离焦量、保护气体的种类和流量等；双光束激光焊的参数有：光束排布方式、间距、两光束角度、聚焦位置、两光束的能量比等。
这些参数共同决定了激光焊接的质量和效果。
在实际应用中，需要根据不同的材料、工艺要求和设备性能来选择合适的参数并进行优化调整。
与普通MIG,MAG焊相比,脉冲MIG,MAG焊接有何特点
与普通MIG/MAG焊相比，脉冲MIG/MAG焊接有何特点
2011-09-19 15:23
普通MIG/MAG焊的主要熔滴过渡形式是射流过渡。
而脉冲MIG/MAG焊的熔滴过渡特点是每个电流脉冲过渡一个熔滴，就其实质而言属于射滴过渡。
这时主要特点如下：
1)脉冲MIG/MAG焊的最佳熔滴过渡形式是一个脉冲过渡一个熔滴。
这样通过调节脉冲频率就能够改变单位时间内熔滴过渡的滴数，也就是焊丝熔化速度。
2)由于一脉一滴的射滴过渡，熔滴直径大致与焊丝直径相等，则熔滴电弧热较低，也就是熔滴温度低(与射流过渡和大滴过渡相比)。
所以提高了焊丝的熔化系数，也就是提高了焊丝的熔化效率。
3)因熔滴温度低，所以焊接烟雾少。
这样一方面降低了合金元素的烧损，另一方面改善了施工环境。
4)焊接飞溅小，甚至无飞溅。
5)弧长短，电弧指向性好，适于全位置焊接。
6)焊缝成形良好，熔宽较大，指状熔深特点减弱，余高小。
7)扩大了MIG/MAG焊射流过渡的使用电流范围。
脉冲焊时焊接电流从射流过渡的临界电流附近一直到几十安的较大电流范围内均可实现稳定的射滴过渡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红光+CCD 易 水冷 856*806*1186
红光+CCD 易 水冷 856*806*118
350
320
340
特点（4~5点）
缺点（2~3点）光路 1070 LD 国外 国外 3000W 3000W 2 380 12 连续 连续 24 ± 3 能量
光纤软光路 1070 LD 国外 国外 4000W 4000W 2 380 16 连续 连续 24 ± 3 能量
激光焊接机选型调查表 要求焊接机输出功率 单位 600w 1000w 2000w
若厂家没有上面同类型功率的焊接机，可选择接近上面功率的焊接机 以下需设备厂家填写（灰色部分） 设备型号 激光光路类型 激光波长 激光工作物质 氙灯及价格 最大输出功率 平均输出功率 输出能量 光束质量BPP 电源输入 整机耗电功率 激光脉冲频率 激光脉冲宽度 激光器连续工作时间 最小光斑直径 能量波动性 能量分光不均匀性 能量控制方式 焊接深度 焊接速度 控制系统 瞄准定位 实现自动化焊接程度 冷却方式及配置 尺寸（长*宽*高）-主机系统 尺寸（长*宽*高）-控制系统 尺寸（长*宽*高）-冷却系统 重量 参考价(补充说明可备注在报价后） / 光纤软光路/… NM （YAG/LED/…） 类型/型号（国内/ 国外） 国内/国外 W W J mm*mrad VAC KW Hz ms h mm % % 何种控制方式 mm mm/s 控制方式 定位方式 难/中/易 / mm mm mm Kg RMB（万元）-激光 机 RMB（万元）-工作 台、工装 / 光纤软光路 1064 YAG 国外 国外 9.9KW 600W 100 380 16 300 0-30 24 0.5 ± 3 能量 3MM不锈钢 跟材料有关 红光+CCD 易 水冷 610*1200*1000 光纤软光路 1070 LD 国外 国外 1000W 1000W 2 380 4 连续 连续 24 ± 3 能量 光纤软光路 1070 LD 国外 国外 2000W 2000W 2 380 8 连续 连续 24 ± 3 能量
红光+CCD 易 水冷 856*806*1186
红光+CCD 易 水冷 856*806*118
350
350
