吸油烟机电动机基本原理教学文案

吸油烟机电动机基本原理吸油烟机电动机基本原理一、吸油烟机核心技术是什么？人最重要的部位是心脏、大脑，汽车的心脏是发动机。

所以吸油烟机的核心是电机，电机质量决定吸油烟机质量。

开关则是吸油烟机的大脑（中枢神经）。

二、吸油烟机结构：定子—纯铜线电机、铜包铝线电机、铝线电机转子-铸铝转子轴承-双滚珠、单滚珠、含油（粉沫）机壳-铝机壳、铁机壳定子铁芯-硅钢片、叠厚（18、20、24、26、28、30、32）保护装置-可复式温控器、一次性温控器。

三、影响吸油烟机电机质量的主要因素1、电机温升-国家标准90K，内控温升75K以内。

与风轮、风柜、风道有关。

2、漆包线质量：必须经过匝间绝缘试验。

不经过匝间绝缘试验的电机，容易出现短路、无力现象。

3、轴承质量-目前日本NSK、NTN质量最好。

国内轴承已经成熟，目前使用的是国内轴承。

含油（粉沫）轴承寿命短。

4、平衡问题会影响噪音——转子平衡、定子平衡、轴承室平衡、轴承质量等。

5、吸油烟机功率是否越大越好？烟机的输入功率和排风量并没有任何直接的关联。

真正最直接影响排风量是电机本身的输出功率，输出功率越大，相对来说电机的力度越大，转速越快。

而烟机标注的输入功率并不等同于就是电机的实际输出功率。

这是因为国际规定：吸油烟机电机功率不能大于标称值的120%，而没有规定不能小于多少，例如一个100W的电机标上280W也是合格的。

这就是一些厂家钻了空子，故意标大功率，以至于消费者误以为其烟机功率大、性能好，误导消费者。

所以，不能仅仅依照产品的表示你功率来判断产品性能。

同时要参考产品标识的风量、风压参数。

因此目前市场上的烟机功率标注也比较混乱。

所以说，决定吸油烟机的吸力使由电机本身的功率决定的，而不是由标注功率决定的。

四、吸油烟机电动机1、15年专业生产经验。

2、核心技术由邦太掌握。

3、纯铜线、双滚珠轴承电机。

五、对外宣传：吸油烟机好品质用“芯”制造-纯铜线绕组电机、日本NSK轴承、自动保护装置。

三相异步电动机的控制电路题1

三相异步电动机的控制电路1.单向点动转控制电路2.单向连续运转控制电路3.连续与点动混合控制电路（一）4. 连续与点动混合控制电路（二）5. 连续与点动混合控制电路（三）该电路中使用了中间继电器。

其电器符号是KA 。

作用是：当其他继电器的触点数量不够时，可借助中间继电器来扩展触头数和触点容量，起到信号中继作用。

注：通过以上控制电路明确自．．．．．．．．．．．．．锁的作用及其连接方式．．．．．．．．．．。

6. 多地控制电路该控制电路能实现电动机的两地控制。

起动按钮并联，停止按钮串联。

（图中如果SB1、SB2控制A地，则SB3、SB4控制B地。

）7.接触器联锁双向控制电路该电路采用了接触器联锁优点是工作安全可靠。

但电动机由正转变为反转时，必须先按下停止按钮，才能按反转按钮，否则由于接触器联锁作用，不能实现反转。

8.按钮联锁双向控制电路该线路的优点是操作方便，由正转变为反转时不必按下停止按钮，但容易产生电源两相短路故障。

9.接触器按钮双重联锁双向控制电路该线路工作安全可靠、操作方便。

注：通过以上三个线路要明确联锁的作用及连接方式。

．．．．．．．．．．．．．．．．．．．．．．．10.定子绕组串电阻降压起动控制线路（一）电动机从降压起动到全压运转是由操作人员操作按钮SB2来实现的。

11.定子绕组串电阻降压起动控制线路（二）该线路由降压起动变为全压运行是通过时间继电器来实现的。

当电动机全压运行时，KM1、KM2、KT的线圈均长时间通电，从而使能耗增加，电器寿命缩短。

12.定子绕组串电阻降压起动控制线路（三）该线路的主电路中，KM2的三对主触头不是直接并接在启动电阻R两端，而是把KM1的主触头也并接了进去，这样KM1和KT只作短时间的降压起动用，待电动机全压运转后就全部从线路中切除，从而延长了KM1和KT的使用寿命。

13.Y－Δ降压启动控制线路（一）14.Y－Δ降压启动控制线路（二）该线路中KM Y得电以后，通过KM Y的常开辅助触头使KM得电动作，此时KM Y 的主触头是在无负载的条件下闭合的，故可延长KM Y的主触头的使用寿命。

电动机的基础知识及常见故障培训试题及答案111

6月份内部培训考核试题电动机的基础知识及常见故障培训试题姓名评分一、判断题（每题2分，共20分）1、轴承的松动变形属于电磁方面故障。

（× ）2、三相异步电动机故障有电磁和机械俩方面故障原因。

（√）3、额定电压是电动机在额定运行状态下，电动机定子绕组上应加的相电压值。

（× ）4、电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电压。

（）5、由于电动机为感性负载，每相的相电压超前相电流一个φ角，cosφ就是电动机的功率因数。

（√）6、旋转磁场与转子导体有相对切割运动,根据电磁感应原理,转子导体产生感应电动势并产生感应电流。

（√）7、 IC01表示电机自然通风式冷却方式。

（√）8、按转子的结构划分：鼠笼型异步电动机、绕线型异步电动机。

（√）9、 Y3电机噪声限值比Y2系列低。

（√）10、一般鼠笼式电动机效率在95%以上。

（× ）二、选择题（每题2分，共10分）1、国家电网50Hz的2极电动机（即极对数为1对），那么转速是（A ）r/min。

A、3000B、1500C、700 D 、3502、电动机的运行方式代号为S1表示( A )工作制A、连续B、短时C、断续3、如果把三角形联接的电机改为星型联接，电动机的输出功率就会？（）A、不变B、升高C、降低4、电动机在额定电压下，定子绕组的连接方式(星型联接和三角形联接)。

当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的（ C ）倍。

A、1/√3B、2C、√35、电动机机械故障一般占总故障的（ B ）。

A、 1/2B、1/3C、2/3三、填空题（每空2分，共40分）1、电动机按工作电源划分为（直流电动机）（交流电动机）。

2、电动机在额定状态下运行时的转速称为（额定转速）。

同步转速n = 60f/p。

f是（频率），p是（极对数）。

3、填写类型代号，鼠笼式异步电动机（Y ）、绕线式异步电动机（YR ）、异步隔爆防腐蚀（YB ）、异步隔爆Y2系列电机（YB2 ）、异步隔爆Y3系列电机（YB3 ）、异步防爆变频电动机（YBBP）、同步电动机（T ）、直流电动机（ Z）4、电动机的绝缘等级是指其所用绝缘材料的（耐热）等级，A级（105℃）、E级（120℃）、B级（130℃）、F级（155℃）、H级（180℃）、C级（>180℃）。

电工与电子技术第七章三相异步电动机的基本控制电路练习题_百度(精)

电工与电子技术第七章三相异步电动机的基本控制电路练习题
一、填空题；
1、三相异步电动机的起动分为和。

2、异步电动机的起动电流可达额定电流的倍。

3、一般三相异步电动机的功率在以下可采用直接起动。

4、三相异步电动机正反转控制电路中，KM1和KM2两个接触器在任何时候只能接通其中一个，因此在接通其中一个之后就要设法保证另一个不能接通，这种相互制约的控制称为控制。

5、熔断器的作用是；热继电器的作用是。

二、分析综合题；
1、在三相异步电动机控制电路中，主电路已装了熔断器进行保护，为什么还要装热继电器？
2、试分析如图所示电路。

（1）在这个电路中：
QS是；其作用是；
FU1是；其作用是；
SB1是；其作用是；
SB2是；其作用是；
KM是；其作用是；
FR是；其作用是；
M是；其作用是；
（2）主电路由组成；控制电路由组成；电路中的自锁触点是。

（3）起动控制原理。

（4）停止控制原理。

（5）过载保护原理。

3、试分析如图所示电路。

（1）该控制电路的功能是。

（2）正转控制原理。

（3）反转控制原理。

（4）停止控制原理。

电机的基本控制线路习题(ppt 36页)

三、问答题 1、电气控制系统的控制线路图有哪几种？各有什么用途？ 2、电气原理图中， QS、FU、KM、KA、 KT、SB、SQ分别是什么电器元件的文字符号？ 3、什么是零电压保护？
四、分析题 1、分析控制电路故障，并加以改正。
2、分析电路原理，并说明应用何种保护？返回
第四章电机控制（1）
一、问答题
1、他励直流电动机电枢回路串入电阻后，对理想空载转速大小有何影响？对机械特性硬度有无影响？为什么？
2、直流电动机为什么不能直接起动？有哪几种起动方法？各种起动方法的特点是什么？
3、他励直流电动机起动时，为什么一定要先加励磁电压？如果未加励磁电压，而将电枢电源接通，在下面两种情况下会有什么后果？：（ 1 ）空载起动；（ 2 ）负载起动。
1 、用于单台电动机保护的熔断器，其熔体额定电流的选择应等于电动机的额定电流。 ( ) 2 、熔断器熔体额定电流值的大小与熔体线径粗细有关，越粗的熔体额定电流值越大。 ( ) 3 、熔断器对略大于负载额定电流的过载保护是十分安全可靠的。 ( )
4 、热继电器具有过载保护功能，但不具有短路保护功能。 ( ) 5 、星型联结的电动机可选二相或三相结构式的热继电器。 ( ) 6 、行程开关、限位开关、终端开关是同一种开关。 () 7 、接触器具有欠压与失压保护功能。 ( ) 四、问答题 1、熔断器有哪些用处？一般应如何选用？在电路中应如何连接？ 2、对鼠笼式电动机延时过电流保护的延时时间有何要求？ 3、热继电器的热元件和触头在电路中如何连接？热继电器会不会因为电动机起动电流大而动作？为什么在电机过载时会动作？
中除起动电阻外再串入一段（）或串接（）。
8 、各种类型的变频调速，特别是矢量控制技术的应用，使得交流调速系统逐步具备了（宽的调速范

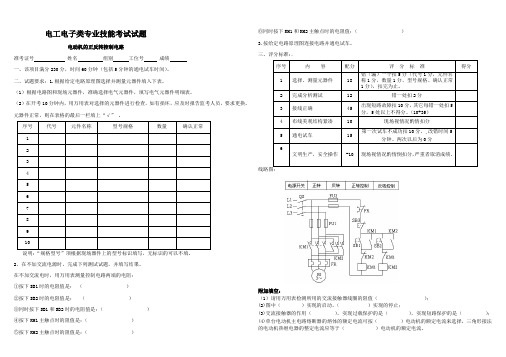

电动机的正反转控制电路技能考试试题

电工电子类专业技能考试试题电动机的正反转控制电路准考证号姓名组别工位号成绩一、该项目满分230分，时间60分钟（包括5分钟的通电试车时间）。

二、试题要求：1.根据给定电路原理图选择并测量元器件填入下表。

（1）根据电路图和现场元器件，准确选择电气元器件，填写电气元器件明细表。

（2）在开考10分钟内，用万用表对选择的元器件进行检查，如有损坏，应及时报告监考人员，要求更换。

元器件正常，则在表格的最后一栏填上“√”。

序号代号元件名称型号规格数量确认正常12345678910说明：“规格型号”项根据现场器件上的型号标识填写，无标识的可以不填。

2、在不加交流电源时，完成下列测试试题，并填写结果。

在不加交流电时，用万用表测量控制电路两端的电阻：①按下SB1时的电阻值是：（）②按下SB2时的电阻值是：（）③同时按下SB1和SB2时的电阻值是：（）④按下KM1主触点时的阻值是：（）⑤按下KM2主触点时的阻值是：（）⑥同时按下KM1和KM2主触点时的电阻值：（）3.按给定电路原理图连接电路并通电试车。

三、评分标准：．序号内容配分评分标准得分1 选择、测量元器件18错（漏）一个扣5分（代号1分，元件名称1分，数量1分、型号规格、确认正常1分），扣完为止。

2 完成分析测试12 错一处扣2分3 接线正确45出现短路故障扣10分，其它每错一处扣5分，5处以上不得分。

（10+35）4 布线美观结构紧凑10 现场视情况酌情扣分5 通电试车15第一次试车不成功扣10分，,改错时间5分钟。

两次以后为0分6文明生产，安全操作-10 现场视情况酌情倒扣分，严重者取消成绩。

线路图：附加填空：（1）请用万用表检测所用的交流接触器线圈的阻值（）；(2)图中（）实现的启动，（）实现的停止；(3)交流接触器的作用（），实现过载保护的是（），实现短路保护的是（）；(4)单台电动机主电路熔断器的熔体的额定电流可按（）电动机的额定电流来选择，三角形接法的电动机热继电器的整定电流应等于（）电动机的额定电流。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电动机的基本控制电
路试题
此未普遍采用。

1、变极调速
1）双速电机（鼠笼式三相交流异步电动机）
（1）双速电机的变极方法
U1V1W1端接电源， U2V2W2开路，电动机为△接法（低速）
U1V1W1端短接，U2V2W2端接电源为YY接法（高速）
注意，变极时，调换相序，以保证变极调速以后，电动机转动方向不变。

（2）主电路：KM1主触点构成△接的低速接法。

KM2、KM3用于将U1V1W1端短接，并在U２V２W２端通入三相交流电源，构成YY接的高速接法。

（3）控制电路
图a电路中，按钮SB1实现低速起动和运行。

按钮SB2使KM2、KM3线圈通电自锁，用于实现YY变速起动和运行。

图b 电路在高速运行时，先低速起动，后高速（YY）运行，以减少启动电流。

选择开关SA合向高速→时间继电器KT线圈通电延时→KM1线圈通电，电动机M 作低速启动。

KT延时时间到→KM1线圈断电复位→KM2、KM3线圈通电→电动机M 作YY接法高速运行。

选择开关SA合向低速→KM1线圈通电，电动机M作低速转动。

选择开关SA合向0位时，电动机停止运行。

2、三速电机控制
1)变极原理
三速电机定子有2套绕组，1套可作为△接法和YY接法的双速绕组，另1套为
Y型接法的中速绕组。

2)主电路
KM1主触点构成低速连接，其中W1U3接到W1点。

KM2主触点构成中速Y连接，此时U3W1断开以避免交流。

KM3、KM4主触点构成高建双星形连接（KM3构成Y点）
3)控制电路
SB1用于KM1的起停控制，SB2用于KM2的起停控制，SB3用于KM3和KM4的起停控制。

本课小结：
介绍了变极调速的调速方法和设计方法，了解变频、变转差率调速。

三、习题部分及参考答案
（一）、填空题
1、（）称为“点动”。

2、在继电——接触控制中，当不允许两个继电器同时吸合时，往往把一个接触器的常闭辅助触头与另一个接触器的线圈串联，这种方法成为( )。

3、在线路中（）单独采用机械连锁。

4、用接触器自己的辅助触头在保证自己长期通电的方法是（）。

5、（）称为零位保护（也是零电压保护）。

6、原理图一般分为（）和（）两个部分。

7、为了易与区别主电路和辅助电路，通过强电流的主电路用（）线画出，通过弱电流的辅助电路一般用（）线画出。

8、电器原理图同（）往往根据需要画在不同的位置。

9、各电器位置确定后，按从（）到（），从到（）的顺序编好元件号码。

19、当提到某台电动机处于制动状态时，是不是仅仅意味着减速停车？反之如果电动机在减速过程中，可否说电机一定处于制动状态？
20、比较各种电磁制动方法的优缺点，它们各应用在什么地方？
21、他励直流电动机常用哪几种方法进行调速？他们的主要特点是什么？
22、为什么规定直流电动机要在额定电压作用以上才能进行调磁调速？在低压下进行调磁调速会出现什么结果？
23、并励电动机在下述情况下，转速、电枢电流、反电动势有无变化？如何变化？
（1）磁通和电枢电压不变，负载转矩减小；
（2）磁通和负载转矩不变，电枢电压降低；
（3）电枢电压和负载转矩不变，励磁电流减小；
24、电动机恒转矩调速和恒功率调速有什么区别？如何实现？
25、根据并励电动机的转速公式
n=(Ua-IaRa)/CEФ
改变Ф、RA、Ua可以调速，是不是改变Ia也可以调速？说明理由。

26、为了降低并励电动机的起动电流而降低电源电压，可以吗？说明理由
27、将并励、串励和复励电动机的电源电压极性改变，能否改变电动机的旋转方向？为什么？怎样才能改变其旋转方向？
28、电动机的速度调节和负载变化引起的速度变化有何区别？
(五)、分析题
1、分析控制电路故障，并加以改正。

2、分析电路原理，并说明应用何种保护？
电流不变、反电动势减小（3）转速上升、电枢电流不变、反电动势增加。

速下降、电枢电流不变、反电动势减小
24、答：在电机长期运行在额定电流下，为使电机既安全又充分的得到利用，电动机恒转矩调速方式如电枢回路串电阻调速和降低电源电压调速，允许输出转矩为常数，适合带恒转矩负载；恒功率调速方式如弱磁调速，允许输出功率为常数，适合带恒功率负载。

25、答：可以，电枢回路串电阻可是电枢电流下降，机械特性变软，向下调速。

26、答：不可以，降低电源电压会使磁通减小，根据公式，转速会快速增大。

27、答：不能，因为电枢电流方向和励磁方向同时反向，只有使它们不同时反向时才能改变旋转方向。

28、答：电动机的速度调节使速度在不同的人为机械特性曲线上变化，负载变化引起的速度变化使速度在同一个人为机械特性曲线上变化。

(五)、分析题
1、KM1和KM2的动断触头互换。

2、该电路是带零位保护的正反转电路，组合开关有三个挡位，启动时必须打到
K0挡位，正转时打到K1挡位，反转时打到K2挡位，正反转有电气互锁。

(六)、电路设计
1、图1
2、图2
3、图3
3、图4
图4
四、X62W铣床模拟控制线路的调试分析（能力培养部分）
1、实训目的
1）熟悉X62W万能铣床模拟控制线路及其操作。

2）通过实验掌握铣床电气设备的调试，故障分析及排除故障的方法。

2、选用组件
1）实验设备
序号型号名称数量
1 D51 波形测试及开关板1件
2 D61 继电接触控制挂箱（一）1件
3 D62 继电接触控制挂箱（二）1件
4 D63 继电接触控制挂箱（三）1件
5 DJ1
6 三相鼠笼异步电动机(△
/220V)
1件
6 DJ24 三相鼠笼异步电动机(△
/220V)
1件
2）屏上挂件排列顺序D61、D62、D63、D51
3、实验方法
按图接线，其中M1选用DJ24三相鼠笼电动机，M2选用DJ16三相鼠笼异步电动机，KM1、KM2、KM3、FR1、SB1、SB2、SB3、T、B、R选用D61组件，Q1、Q2、Q3、SB4、FU1、FU2、FU3、FU4、ST1、ST2、ST3、ST4、KA1、KA2选用D62组件，KA3选用D63组件，S1、S2选用D51组件。

接好线后，仔细查对有无错接、漏接，各开关位置是否符合要求，检查无误后先对主轴电机及进给电机进行操作控制。
