加气砼砌块裂缝防治措施
加气混凝土砌块墙体裂缝的原因和防治措施
加气混凝土砌块墙体裂缝的原因和防治措施前言在加气混凝土砌块建筑中，墙体裂缝是常见的问题，这可能会导致墙体的稳定性和承载能力下降，给建筑物带来风险，因此我们需要了解这些裂缝的原因和相应的防治措施。
砌块墙体裂缝的原因1.施工不规范造成裂缝加气混凝土砌块的施工至关重要，墙体破损，拼缝不合适，使用过度或不当的振捣器等问题都会增加墙体开裂的可能性。
墙体粘结强度不足，可能在未来的使用中导致砌体破裂。
2.砌体材料问题加气混凝土砌块毛孔较多，尺寸不一，容易出现我显壁龛，拼缝不规整现象,如果墙体中间残留大量短小杂乱的碎块，也容易在易碎位进行振荡摇动，导致墙体开裂。
3.外部力因素导致裂缝墙体在使用前期制定设计负荷，如果承受之外还有其他输出和每年的气候变化,外界热度的影响，如果使用的混凝土砌块拆损了，表面磨损严重，很容易受到这些影响而出现龟裂。
4.墙体本身的设计问题墙体设计不合理也会成为导致裂缝的因素之一。
例如，墙体厚度不足、悬挂墙没有剪力墙补偿等，在不应该达到支撑效果的时候，也会因此导致出现裂缝。
防治措施1.施工规范严格按照设计施工，墙面干燥，构造固定牢靠，墙体垂直、水平、垂直等检查验收合格后方可进入后续工序。
2.优质的材料选择选择符合国家标准的建筑加气混凝土砌块，尺寸均匀，毛孔小等优质材料。
3.防御外部力加固裂缝部位，不让外界强大冲击力轻易穿透，防止水分进入墙内能够维持墙体稳定性。
4.设计合理性在墙体设计过程中，要考虑到建筑的使用条件、气候、地面条件等因素，以确保墙体结构在合适的情况下能够承受外力。
结论加气混凝土砌块是建筑中常用的材料，但他也存在诸多的问题，裂缝是较为常见的一种，因此在选择材料、施工、设计和日常维护方面，确保足够的防范措施将是建筑物得以持久稳定的关键。
同时，我们也应该加强对于施工方的监督，确保材料和施工的质量，保证能够有效地防止加气混凝土砌块裂缝的出现。
加气砼砌块填充墙裂缝防治措施
浅谈加气砼砌块填充墙裂缝的防治措施摘要：现在大多建筑工程需要涉及到填充墙的施工，填充墙采用加气砼砌块，由于砌块本身是具有轻质、隔声等要求。
但是由于砌块材料本身具有明显的吸水率过大及膨胀干缩强度较低等自身特性及施工因素，造成墙体施工后容易出现灰缝开裂，抹灰后易空鼓，开裂等影响使用功能。
为了尽可能的减少裂缝的产生，近几年加大对施工质量的控制，打破常规作法，研究新的作法，对加气砼砌块砌筑方面加大管理及检查力度，并全程进行跟踪控制，同时，将抹灰层用粉刷石膏代替。
由于粉刷石膏的强度接近于砌块的强度，而且有一定的柔性，在墙面裂缝方面，取得了很好的效果，在整个城市绿洲小区工程中未发现明显的裂缝。
关键词：加气砼砌块龄期灰缝饱满度立缝勾缝保温胶粉聚苯颗粒现在随着各种建筑物主体结构采用框架（框剪）结构越来越多，填充墙裂缝的质量问题也显得非常普遍和突出。
填充墙体裂缝虽然很小，但由于影响了室内墙面装饰的美观，以及外墙出现裂缝后产生渗水影响正常使用，不能得到消费者的认同。
因此，如何控制好填充墙施工质量这一看似简单的工作，是施工单位亟待解决的问题。
为此本文把一些较成功经验介绍给大家。
1、材料要求：1.1、材料的选择：（1）为保证质量，应选取生产工艺成熟养护条件好的厂家产品，选用抗压强度不低于（设计要求）3.5mpa的砌块。
加气砼砌块在出炉5-7天收缩率占到总的收缩率50%。
而且加气块的厚度选用根据砼剪力墙体厚度两面各减5mm。
应保证出炉28天以前不投入使用，这样大大减少其收缩引起裂缝的机会。
（2）现场进行搅拌砂浆时，必须控制好水泥和砂子及水的质量比。
保证砂浆强度要求，并且要有良好的保水性。
1.2材料进场管理：（1）现场材料员要通过项目工长控制计划在材料使用前25-30天前购进。
并严格按技术规范要求进行验收，不合格的砌块材料坚决不予接收使用。
（2）材料进场后要分类堆放并明示标志，按生产日期、规格等分别堆放，做好防雨及排水措施。

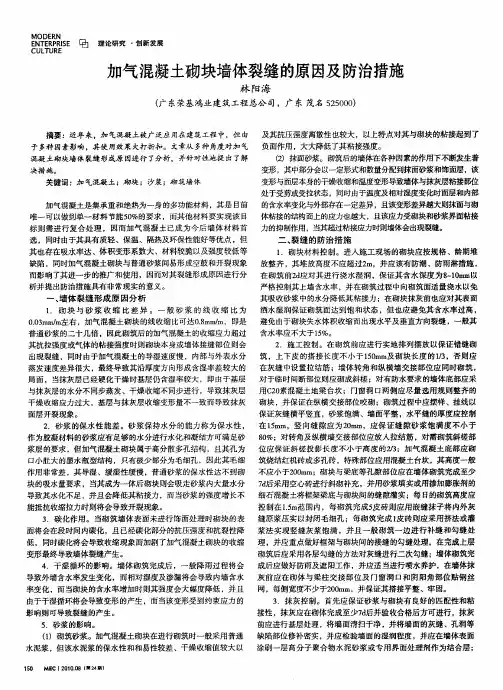

加气混凝土砌块墙体裂缝的原因及防治措施
其抗拉强度或气体 的粘接强度时则砌块本身或墙体接缝部位则会
２ ．施工控制 。在砌筑前应进行实地排列摆放 以保证错缝砌
出现裂缝 ，同时 由于加气混凝土的导湿速度慢 ，内部与外表水分 筑 ，上下 皮的搭 接长度 不小 于 １０ ｍ及砌块长度 的１ ，否则应 ５ｒ ａ ／ ３ 蒸发速度差异很大 ，最终导致其沿厚度方向形成含湿率差较大的 在灰缝中设置拉结筋 ；墙体转角和纵横墙交 接部位应 同时砌筑 ， 局面 ，当抹灰层 已经硬化干燥时基层仍含湿率较大，即由于基层 对 于 临时 间断部 位 则 应砌 成 斜 槎 ；对 有 防水 要 求 的墙 体 底 部应 采
口小肚大的墨水瓶型结构 ，只有极少部分为毛细孔，因此其毛细 筑烧结 红机砖或多孔砖 ，特殊部位应用混凝土 台坎 ，其高度一般 作用非常差 ，其导湿、缓湿性缓慢 ，普通砂浆的保水性达不到砌 不应小 于２ ０ ｍ；砌块与梁底等孔隙部位应在墙体砌筑完成至少 ０ｍ ｄ 块 的吸水量要求 ，当其成为一体后砌块则会吸走砂浆 内大量水分 ７ 后采用空心砖进行斜砌补充 ，并用砂浆填实或用掺加膨胀剂 的 导致其水化不足 ，并且会降低其粘接力 ，而当砂浆 的强度增长不 细石混凝土将框架梁底与砌块 间的缝隙灌实 ；每 日 的砌筑高度应 控制在 １ ｍ范围内 ，每砌筑完成５ ． ５ 皮砖则应用嵌缝抹 子将 内外灰 能抵抗收缩拉力时则将会导致开裂现象 。 皮 ３ ．碳化作用。当砌 筑墙 体表面未进行饰面处理时砌块的表 缝原浆压实 以封闭毛 细孔 ；每砌筑完成 １ 砖则应采用挤法或灌
与抹灰层的水分不同步蒸发 、干燥 收缩不同步进行 ，导致 抹灰层 用Ｃ ０ ２ 素混凝土地梁 台坎 ；门窗洞 口两侧应尽量选用规则整齐的 砌块 ，并保证在纵横 交接部位 咬砌 ；砌筑过程中应摆样 、挂线以 干燥收缩应力过大 ，基层与抹灰层收缩变形量不一致而导致抹灰
浅谈混凝土加气块砌体墙面抹灰开裂的原因和控制措施
浅谈混凝土加气块砌体墙面抹灰开裂的原因和控制措施混凝土加气块是以纯净河沙为主要原料，采用机械方式制造而成的一种种植轻质砌块。
由于其重量轻、保温性能好、加工方便等特点，被广泛应用于建筑墙体的建设。
然而，在使用过程中，我们常常会发现混凝土加气块砌体墙面抹灰出现开裂的问题。
那么，这些开裂的原因有哪些？我们又该如何进行控制呢？首先，混凝土加气块砌体墙面抹灰开裂的原因是多方面的。
以下是一些常见的原因：1.基层不牢固：如果墙体的基层没有铺垫好或者存在松动现象，抹灰材料就会失去支撑，从而导致开裂。
2.墙体的水分含量不均匀：如果墙体的干燥速度不均匀，就会导致墙面的收缩和膨胀不一致，从而引起开裂。
3.抹灰材料的选择不当：如果选择的抹灰材料与基层不兼容，例如使用硬度大的材料在软性基层上抹灰，就容易出现开裂。
4.抹灰层厚度不均匀：抹灰层厚度不均匀会导致墙面出现应力集中的情况，从而引起开裂。
为了控制混凝土加气块砌体墙面抹灰开裂问题，我们可以采取以下措施：1.基层处理：在进行抹灰之前，应该对墙体基层进行处理，确保其平整牢固。
可以采用涂抹水泥砂浆或者涂刷专用的基层处理剂，以增加基层的粘结性和稳定性。
2.控制墙体水分含量：在施工过程中，应对墙体进行湿润处理，确保墙体的水分含量均匀。
同时，施工完成后，要及时进行保持水养护，以防止墙体过早干燥。
3.选择合适的抹灰材料：在选择抹灰材料时，要根据基层的情况进行合理的选择。
如果墙体基层较为软性，应选择柔韧性较好的抹灰材料，并且要注意抹灰材料与基层的兼容性。
4. 控制抹灰层厚度：抹灰层厚度不宜过厚，一般控制在3~5mm之间。
同时，要确保抹灰层的厚度均匀，避免出现局部厚度过大，引起应力集中的情况。
综上所述，混凝土加气块的砌体墙面抹灰开裂问题是一个多因素复合作用的问题。
我们应该从基层处理、水分控制、抹灰材料选择和抹灰层厚度控制等方面入手，以减少或者防止开裂的发生。
蒸压加气混凝土砌块墙体裂缝防治措施
含水率 ， 含水率不大于 ２％， ５ 抹灰 时含水 率应不
大于 ２ ％。砌 块进 场 后要 注 意预 防雨 水 。 ０ （ ） 二 要合理 设 置构 造柱
二是框架柱 、 梁与填 充墙 体的连接处 ； 三是 自由 长度较长的墙体 ； 四是不 同材料砌块混砌 的接茬 部位 ； 五是砌块存放龄期短 、 砌块强度低 的施 工 部位 ； 是 施 工 洞 及 预 留洞 口四周 ； 是 管线 埋 六 七
净， 墙体上的灰缝 、 孔洞填补密实 ； 砌体表面应涂 刷一层高分子聚合物水泥砂浆或专用界面处理 剂拉 出毛刺 ， 为结 合层 。 作
叉处 、 体转交处 、 墙 框架 平面外 的填充墙与柱 的 连 接部 位 ， 门洞 口及 自由墙 体 的端 部 要设 置构 造
柱， 构造 柱 的 间距不 宜大 于 ４ ｍ。此外 ， 可增 设 还 钢筋 混凝 土水 平 系梁 。
＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ — ＿ —
Ｘ Ｊ Ｎ ＴＴ Ｒ Ｓ Ｃ Ｎ Ｍ ５ ｆ Ｉ Ｉ ＧＳＡＥ Ａ Ｍ Ｏ Ｏ ＹＪ９ ＮＡ Ｆ Ｅ
２１． ｏ ｏ４
新 疆 农 垦 经 ； 齐
项 ｓ 管 理
蒸压加气混凝土 砌块墙体裂缝 防治措施
杜 平
（ 博乐赛 里木建 筑 安装 工程 有 限责任 公 司 新 疆 博 乐 ８ ３０ ） ３４０
［ 要］ 摘 随着建筑节能技术的发展 ， 蒸压加气混凝土砌块填充墙使 用越来越普遍。该文 主要就蒸压加 气混凝土砌体裂缝等 问题进行 了分析 ， 并提 出了防治蒸压加 气混凝土砌块墙体 裂缝 的一 些 具体措 施 。
久性 能满足要求 ； 加工性强 ； 可 施工 工序较简 便； 调节室内环境等。其主要缺点之一是易产生 裂缝。
加气混凝土砌块墙体裂缝原因分析及维修方案
加气混凝土砌块墙体裂缝原因分析及维修方案
加气混凝土砌块墙体在使用过程中经常会出现裂缝问题，主要原因有以下几个方面：
1. 施工质量问题：施工过程中的细节处理不当、配料比例不合理、搅拌不均匀等问题会导致墙体的强度不足，从而容易出现裂缝。
2. 墙体负荷问题：墙体承受的负荷超出了其设计承载能力，例如加大了墙体的高度、增加了墙体的负荷，都可能导致裂缝的出现。
3. 温度变化问题：加气混凝土材料对温度变化很敏感，长时间的高温或低温会引起墙体体积的变化，导致裂缝产生。
4. 水分问题：墙体中的水分含量过高或过低也会对墙体产生一定的影响，如果混凝土水化反应不充分或者墙体干燥过快，也会引起裂缝。
针对以上原因，可以采取以下维修方案：
1. 检查和修复施工质量问题：对墙体进行全面检查，修复可能存在的施工问题，包括填补不平整的表面、修补裂缝等，以提高墙体的强度。
2. 加强墙体支撑结构：对墙体进行加固，增加连接件、加粗墙体厚度、增加梁柱等支撑结构，以增加墙体的承载能力，减少负荷对墙体的影响。
3. 控制温度变化：对墙体进行隔热、保温处理，控制墙体表面的温度变化，防止墙体因温度变化而受力不均，从而减少裂缝的发生。
4. 控制水分含量：加气混凝土墙体要保证水分的均匀分布，避免墙体干燥过快或过湿，可以适时进行补水、覆盖保湿膜等处理，保持墙体内外水分的平衡。
总之，对于加气混凝土砌块墙体裂缝问题，维修方案需要综合考虑施工质量、墙体负荷、温度变化和水分含量等因素，采取一系列的维修措施，从而确保墙体的安全可靠性。
浅谈加气混凝土砌块墙体裂缝的防治措施
【】 李 玉 海 ， 学 勤． １ 桂 电子 商务 安 全 问题 及 其 解 决 方 案 【． Ｊ 电子 ］
商务 ， ０ ． ２ ６ ０
并 由公正 的证书授权 中 ，Ｃ 颁发数字凭证。 Ｅ（ Ａ） 在电子商务中 ， Ｃ 对 申请人所提供的信息进行验证 ，通过 向电子商务 的各个 Ａ 参与方签 发数 字凭证 ， 定各方 的身份 ， 确 从而保证双方 身份的 可靠性 ， 同时保证 网上支付的安全性 。
参考文献 ：
加气混凝土砌块具 有吸水率大 、干缩变形显著 的特点 ， 当 段， 通过专业机构提供对 电子文件的 日期和时间信息 的安全保
护。
２４ 数 字 凭 证 ．
数字凭证采用 电子手段来证实用户的身份 ， 作为网上交易
双方真实身份证 明的依据 ， 是一个经认证 中心数字签名 的并包 含 申请人个人 和公开密钥的文件。 数字凭证是电子商务安全体
保水性能 以及和易性不好 ， 则水分很容易被砌块吸收造成砂浆 失水 ， 而无法充分水化造成强度降低、 从 灰缝 不饱满 ， 导致局部 砌块受力 不均衡引起应力集 中 ，造成 砌块开裂或者沿灰缝开
裂缝 方 向无 规 则 ， 常 呈 现 网状 龟 裂 ， 缝 位 置粉 刷 层 空 通 裂
鼓， 凿开粉刷层 可发现 ， 砌块本 身没有开裂 。
安全的商务环境 。 只要 我国坚持在吸收 、 引进 的前提下 ， 组织各 ７
攮 隶 研 卷
Ｔ Ｃ Ｎ Ｌ Ｇ Ｎ Ａ Ｋ Ｔ Ｅ Ｈ ｏ ｏ ＹＡ ＤＭｌ Ｅ Ｒ
多出现在填充墙中部、 与框架 柱或剪力墙连接处或砌体交 接处。通常宽度较小。
１３ 斜 裂缝 ．
蒸压加气混凝土砌块裂缝分析及防治措施
１ 裂 缝 形态 及 成 因
接． 以减少 应力 集 中造 成 的开裂 （） ４ 混凝 土 与 蒸 压 加气 混凝 土砌 块 交 界 处 ． 电气
随着墙 材革 新工 作 的不 断推 进 ． 蒸压 加气 混凝 土 管 线 及 开关 盒 四 周 ． 应增 设 钢 丝 网片 ． 于粉 刷 层 的 置 砌 块 已逐 渐 广 泛 地应 用 在 建筑 工 程 中 ．作 为 一 种 轻 糙面 中。 质、 隔声 、 温性 能好 的新 型墙 材 ． 保 蒸压 加气 混凝 土 砌 （ ） 筑砂 浆尽 量 选用 与蒸 压 加气 混凝 土砌 块 的 ５砌 块 具有 良好 的发展 前 景 。但 在 实 际应用 中 ． 由于材 料 弹性 模量 、 线膨 胀 系数 相 近 的材料 。粉 刷砂 浆 中加入
Ｃ０ ２ 、内配 ２ ８钢筋 的混凝 土带 ，钢筋 同框架 柱相 连
（ ） 禁粘 土 砖 与蒸压 加 气混 凝 土砌 块混砌 现 象 ５严
・
３ ・ ６
２１年７及探讨
孙 宜宾１ 邱 咏 真１ 邹伟娣 ２ 曹德 光３
（． １ 广西壮族 自治区墙改办 ， 南宁 ５ ０ ２ ； ． ３ ０ ８ ２ 广西玉林市墙改办 ， 玉林 ５ ７ ０ ； ． ３ ０ ０ ３ 广西大学 ， 南宁 ５ ０ ０ ３ ０ ４） 墙体 材料是一 种低值 大宗建 材产 品 ．占据 建筑材 页岩 、 石灰 石 。从 地 质学 概念 来看 ， 页岩 属于沉 积 岩 ， 搬 沉积 、 实 和 固结 等 地质 压 料体 积总用量 的 ５ ％以上 ．在 房屋建筑 中所 占比例更 是 各类 岩石 经过 风化 、 运 、 ０ 大 。广西墙 体材料产 品包括砖 、 、 板 块三大类 。具体有 ： 作 用 之 后所 形 成 的 以粘 土 矿物 为 主 要 矿 物组 成 的岩 页岩 多孔砖 、 矸石多 孔砖 、 煤灰砖 、 煤 粉 混凝 土多 孔砖 、 石 页岩等 沉积 岩 占据地壳 表 面积 的 ７ ％以上 ， 貌 ０ 地 蒸压灰 砂砖 、 通混凝 土小型 空心砌块 、 渣混凝 土小 上 形成 各种 丘 陵和平 原 。广 西地处 亚 热带 地 区 ， 势 普 砖 地
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加气混凝土砌块墙体粉刷层裂缝分析及防治措施
[摘要] 探讨加气混凝土砌块墙体粉刷层裂缝产生的原因及防治。
[关键词] 应力集中、表面补强、结点刚度。
加气混凝土砌块重量轻（为粘土砖的1∕2左右），保温隔热性能高（导热率是粘土砖的1∕2～1∕3），隔音性能高。
因此对降低建筑工程综合总造价，提高建筑物室内舒适性、节约能源等；具有非常优越于其他传统砌体的特点。
因此，国家推行在建筑工程中被广范采用。
在实际应用中，由于加气混凝土砌块强度低、吸水率大、变形大的特性。
使得加气混凝土砌体与传统的常规砌体相比粉刷层更易出现开裂、空鼓现象。
一、裂缝出现的形态及原因
由于其材料本身特性及设计、施工因素，易造成墙体施工完成后出现裂缝，导致粉刷层开裂；其中常见的有以下几种形态。
1、墙体规则裂缝。
在加气混凝土砌体与其他材料的分界处，沿分界处规则出现。
如：钢筋混凝土的梁、柱、剪力墙与加气混凝土的分界处。
这种裂缝是由于相接两种材料本身差异过大造成。
2、墙体不规则裂缝。
多发生在门窗洞口应力集中处，多数与洞口贯通；是由温度变形引起的裂缝。
3、墙体中间部位出现一条垂直贯通裂缝；是由于墙体上、下梁变形下挠后，将墙体劈裂。
4、墙体随机出现局部不规则裂缝；是由砂浆干缩、空鼓引起。
二、防治措施
1、设计方面
由于加气混凝土砌块特性因素应对两种材料的分界加强连接及表面补强；对砌体的应力集中、变形部位加强。
具体措施如下：
①、加气混凝土砌块与钢筋混凝土的交界处，除按规定设置拉墙钢筋处还应进行表面补强。
延交界处设置钢丝网或用结构胶粘结无碱玻纤布、碳素纤维布。
②、在安装预埋管开凿部位必须设置钢筋网。
③、在门窗洞口设置钢筋混凝土构造柱或门窗套。
以减少应力集中造成的开裂。
④、当墙体长度大于5m时应在中间部位设置钢筋混凝土构造柱，以分格墙体长度减少延长度方向的伸缩变形。
以及墙体上下部梁的变形挠度劈裂墙体。
⑤、墙体的转角、丁型、十字型结点；须设置钢筋混凝土构造柱以提高结点刚度。
⑥、加气混凝土砌体外墙粉刷，砂浆中应加入抗裂纤维。
（如：丹强丝）
2、材料及施工方面
①、对材料质量严格验收。
砌体的龄期（不小于28天）、容量、强度必须符合要求才可使用。
②、认真按合理配合比配制砌筑砂浆。
③、在砌筑前按图纸、构造要求检查拉接筋的规格、间距、伸入墙体长度，拉接可靠性。
④、严格控制加气砌块的含水率。
一般应控制在15﹪以内。
含水深度控制在8～10mm（可通过刀刮观察）一般宜提前24小时浇水。
含水率在10～15﹪之间干缩为0.02～0.1mm∕m.超过30﹪干燥后收缩较大。
严禁上墙。
⑤、严格控制每天的砌筑高度不超过1.5m。
⑥、除墙体底部排脚、顶部滚砖外，不可加气混凝砌块与其它砌体混合砌筑。
防止固材料差异变形开裂。
⑦、砌筑灰缝、砂浆色和度，错缝搭砌，需满足规范及加气砌块构造图集要求。
⑧、框架梁下口滚砖时间必须待下部砌体沉实有一定强度后才以施工。
一般布小于7天。
且应上下挤紧。
⑨、安装预埋管开凿应在构造柱及滚砖施工完成后墙体有一定强度时施工。
必须先用切割机开缝后打凿，严禁直接打凿。
⑩、新砌墙体施工完成后采取防雨措施。
以免雨水冲刷砂浆及使砌块含水率增大。
以上所述的施工方面原因主要是针对墙体本身开裂导致粉层开裂的防治措施。
墙体本身没有出现裂缝，墙体与粉刷层之间产生空鼓，使粉刷层开裂和由粉刷层本身原因引起的裂缝也会同样出现。
由于加气混凝土砌块本身强度低，由生产切割加工后，表面强度很低，（用手搓会起有粉），加之吸水率大，使粉刷砂浆与其粘合力差。
针对这一特性采取在砌块上涂刷加胶水泥浆以固化其起粉表面，增加表面强度和表面粗燥度。
使粉层砂浆与砌体之间有较好上午粘结力和机械咬合拉力，有效控制空鼓。
由粉刷施工时操作不当，砂浆混合比不合理，未按合理配合比配制，粉
刷砂浆引起的粉刷层裂缝大至有以下几种：
a、未按操作要求分层粉刷，一次成形造成收缩裂缝。
b、虽分层但一次的粉刷厚度过大，造成滑移空鼓开裂及干缩开裂。
c、虽分层粉刷，但在次层未干燥时就在其上加粉，和一次成形相差不大，
造成开裂。
d、粉刷操作时搓压不到位生产的裂缝。
e、砂浆含水率过高或砂浆拌制完成后二次加水引起的干缩裂缝。
以上裂缝在传统的常规砌体中也较多出现，属于粉刷层自身原因，与采用加气混凝土砌体无直接因果关系，这里就不再过多列举了。
三、结束语
加气混凝土砌体粉刷层裂缝，有时可能是多个因素共同作用的结果。
根据加气混凝土砌体的特性采取针对性措施。
结合它与其它传统常规砌体的共性，在各过程采取综合防治措施，是可以有效控制减少加气混凝土砌体粉层裂缝。
