浅谈加气混凝土砌块填充墙裂缝的产生与防治
浅谈加气混凝土砌块填充墙裂缝的产生与防治
简介：用新型砌块砌筑的墙体发生裂缝，是我国墙体材料革新后产生的一种新的质量通病，已引起人们的重视。
本文就现浇框架加气混凝土砌块填充墙体发生裂缝的原因及防治措施进行分析和探讨。
关键词：加气混凝土砌块；砌块墙体；裂缝原因；防治。
近几年来，建设部大力推广新型墙体材料，加上新型砌体材料比粘土砖有许多优点，使得各种轻质砌块得到广泛使用。
加气混凝土砌块作为我国夏热冬冷地区唯一能以单一材料方式满足建筑节能要求的墙体材料具有材料来源广泛、材质稳定、质轻、易加工、施工方便、价格低廉且保温、隔热、隔声、耐火性能好等优点，被普遍用于框架结构非承重墙体建筑。
但是目前在加气砼砌块墙体施工中，由于砌块强度等级低、吸水率高、收缩变形大，并且沿用传统的墙体砌筑与墙面抹灰工艺，经常出现墙体裂缝，由裂缝引起渗漏，墙面抹灰空股、开裂等质量问题。
为此，有必要对加气砼砌块的特性进行研究分析，并采取合适的设计和施工方法，避免墙体开裂质量通病的继续扩大，确保工程质量。
一、墙体形成裂缝的原因
涉及形成墙体裂缝的因素很多，究其原因主要有：
1、温度裂缝：由于日照及昼夜温差、室内外温差、季节温差所产生的温度变化，会引起材料的热胀、冷缩。
当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝、如框架梁下沿砌块顶部的水平裂缝，门窗洞边的角裂缝等。
2、干缩裂缝：对于蒸压加气砼砌块，随着含水量的降低，材料会产生较大的收缩变形。
一般干缩率为0.3-0.45mm/m。
干缩变形的特征是早期发展较快，如果将砌块放置28d能完成约50%的干缩变形。
这类变形在墙体上分布广、数量多、裂缝程度也比较严重。
如墙体的垂直裂缝、阶梯形裂缝、窗台边斜裂缝、框架柱与填充墙之间的裂缝。
3、因设计构造产生裂缝的因素有：设计单位未能掌握加气混凝土砌块的有关设计要点，构造补强措施未能在图纸上标明。
4、因砌筑施工质量造成裂缝的因素有：由于以往施工单位一直以砌筑粘土砖墙为主，对采用加气砼砌块后的砌筑和抹灰施工方法没有掌握，又缺少培训和实践，施工方法、工具、砂浆等都沿用了粘土烧结砖的一贯做法，对日砌筑高度、湿度控制都缺乏经验，加上施工过程中水平灰缝、竖向灰缝不饱满，减弱了墙体的抗拉抗剪的能力以及工人砌筑水平的不稳定都导致墙体出现裂缝。
二、裂缝的控制和防治措施
由以上分析的形成裂缝的原因，看出防止加气砼填充墙体裂缝的产生，可以在材料、设计、施工三方面着眼，根据加气砼砌块执行相应的砌体规范、标准，并制定具体的措施。
1、砌块材料
1.1砌块块材应有产品合格证、产品性能检测报告、主要性能的进场复验报告。
1.2砌块强度等级必须符合规定，各项性能指标、外观质量、块型尺寸允许偏差应符合国家标准《蒸压加气混凝土砌块》（GB／T11968-1997）的要求。
1.3对进入施工现场的砌块材料应按产品标准进行质量验收。
对质量不合格或产品等级不符合要求的，不得用于砌体工程。
不得将有裂缝的砌块面砌于外墙外表面。
2、设计构造的控制措施
预防砌块墙体裂缝，必须以建筑设计为重点。
设计者可根据有关规范的要求，结合建筑使用
功能，各种材料的特性，采取有效的构造措施，方可避免墙体开裂渗漏。
如门洞口处宜设置现浇钢筋混凝土门形小框架；窗洞口两侧应设置固定窗用混凝土砌块；窗台设C20现浇钢筋混凝土窗台板，深入洞口每边不小于300mm，厚60 mm，内配3Φ6钢筋。
3、施工管理
加气砼砌块的砌体工程施工。
除应符合规范GB50203-2002的基本规定外，尚应符合以下要求：
3.1砌筑
3.1.1砌块在运输、装卸过程中，严禁抛掷和倾倒。
进场后应按品种、规格分别堆放整齐，堆放高度不得超过2M，并应防止雨淋。
3.1.2 砌体的龄期应超过28d才能上墙砌筑。
3.1.3 对采用专用砂浆砌筑时，砌体含水率应小于15%，并进行干砌。
对采用普通砂浆砌筑时，在控制含水率的同时，应提前1-2d浇水湿润。
在高温季节砌筑时，宜向砌筑面适量浇水。
3.1.4 切割砌块应使用手提式机具或相应的机械设备。
3.1.5 砌筑前，应按设计要求弹出墙的中线、边线与门窗洞位置，并应以皮数杆为标志，拉好水准线。
并按排块设计进行砌筑。
并适当控制每天的砌筑速度。
3.1.6 填充墙体底部应砌高强度砖，如灰砂砖、页岩砖、砼砖等。
其高度不宜小于200mm。
3.1.7 不同干密度和强度等级的砌块不应混砌，也不得和其它砖、砌块混砌。
3.1.8 砌体转角和交接部位应同时砌筑。
对不能同时砌筑又必须留设临时间断处，应砌成斜槎。
3.1.9 填充墙砌体留置的拉结钢筋位置应与砌块皮数相符合。
其钢筋宜采用植筋方法固定在框架柱上。
其规格、数量、间距、长度应符合设计要求。
填充墙与框架柱之间的缝隙应用砂浆嵌填密实。
3.1.10 砌体砌筑时，应严格控制水平度、平整度。
并应错缝搭砌，搭砌长度不应小于砌块长度的1/3。
不能满足搭砌长度要求的通缝不应大于2皮。
3.1.11 砌体的灰缝厚度和宽度应正确，其水平灰缝厚度及竖向灰缝宽度分别宜为15mm和20mm。
砌筑的水平、垂直砂浆饱满度均应≥80%。
同时砌筑后宜对水平缝、垂直缝进行勾缝，勾缝深度为3-5mm。
3.1.12 填充墙砌至接近梁底时，应留一定空隙，并应至少间隔7d 后，采用侧砖、立砖或砌块斜砌挤紧，其倾斜度宜为约60度，砌筑砂浆应饱满。
3.1.13 墙体尺寸允许偏差，如轴线位移、垂直度、表面平整度、门窗洞口高宽及偏移等应控制在规范允许范围内。
3.2墙内敷设管线
3.2.1填充墙中水、电管线的暗敷，必须待墙体完成且砂浆强度达到75%以上后方可进行。
开槽或凿洞时，应使用轻型电动切割机并辅以镂槽器。
凿槽开洞时，与墙面夹角不得大于450。
开槽及洞口深度不宜超过墙厚的1/2。
3.2.2 管道安装后其外缘离墙体外表的净距离为20mm。
坑槽用砂浆分层填塞严密，并在抹灰层内沿缝长加挂宽度不小于300 mm的钢丝网。
管道线较集中的部位，应用混凝土浇注牢固。
3.3墙面抹灰施工
墙体裂缝最终将表现于墙体抹灰层上，如果抹灰层处理不当会加剧墙体裂缝，因此抹灰做法不仅要求饰面本身无裂缝，同时应能对砌体裂缝有一定的抑制作用。
3.3.1 外墙抹灰施工前应先安装门窗框、护栏等，并应将墙上的孔洞堵塞密实。
3.3.2 涂刷界面剂前，应在加气块填充墙中管道沟槽处和填充墙与钢筋混凝土柱、梁、墙等
接缝处贴紧墙面满钉加强钢丝网，钢钉间距不大于300mm，加强钢丝网与不同材质抹灰基体或沟槽两侧搭接宽度均不小于100mm。
3.3.3 各抹灰层应防止快干、水冲、撞击和震动。
在凝结后应采取措施防止玷污和损坏。
对于普通砂浆，抹灰层应在湿润条件下养护。
宜在抹灰层上喷养护剂，进行充分养护。
三、结语
综上所述，加气混凝土砌块开裂的原因较多，但是，如果严格执行有关砌体规范，从设计、材料选购、施工各方面层层把关，采取有效的控制措施，针对砌体开裂精心施工，就可以基本克服加气混凝土砌块填充墙墙体开裂的质量通病。
加气混凝土砌块墙体裂缝原因分析及防治
加气混凝土砌块墙体裂缝原因分析及防治加气混凝土砌块是目前建筑行业中广泛使用的一种材料，由于其具有良好的保温、隔热、隔音以及防火等优点，被广泛应用于民用地产和商业建筑中，但是在使用过程中，加气混凝土砌块墙体裂缝的出现却给人们带来了诸多烦扰。
本文将主要从加气混凝土砌块墙体裂缝的原因分析以及防治措施两个方面来进行阐述。
一、加气混凝土砌块墙体裂缝的原因分析1.材料问题加气混凝土砌块材料本身的问题是导致其墙体裂缝的原因之一。
材料不良或质量不稳定，存在着空鼓或其它缺陷。
加气混凝土砌块的松密程度也会影响到后期的使用，太松或太密都会导致墙体出现裂缝。
2.施工问题施工问题也是导致加气混凝土砌块墙体裂缝的主要原因。
施工人员操作不当或者施工过程中施工设备出现故障等情况都可能导致墙体裂缝。
此外，加气混凝土砌块的搭接方式和砌筑过程也会影响墙体开裂。
3.环境问题加气混凝土砌块墙体在长时间的使用过程中，环境因素也可能导致砌块墙体出现开裂现象。
比如有些房屋在地基上架起来后，由于地基变形或沉降问题，会导致墙体的变形或开裂。
二、加气混凝土砌块墙体裂缝的防治措施为了有效避免加气混凝土砌块墙体出现裂缝，需要从以下几个方面进行防治措施：1.材料选择在施工过程中，应该选择一些质量稳定的加气混凝土砌块，避免出现空鼓或其它缺陷。
通过对砌块进行有效检测，确保材料的质量符合标准要求。
2.强化施工管理在施工过程中，应该加强施工管理，对施工现场进行监督和管理，确保施工质量。
对施工人员进行技术培训，提高操作效率和施工质量，减少造成墙体裂缝的错误操作。
3.加大加固的力度在进行砌块墙体的加固时，应该采取相应的加固措施，以提高墙体的强度和稳定性，从根本上避免墙体裂缝。
4.环境控制在保证基础的稳定的情况下，尽可能避免墙体在过于潮湿或干燥的环境下，以及变温变湿的情况下使用。
建筑物在短时间内变化过大的温度、湿度等环节条件下，会导致建筑结构材料膨胀或收缩，造成墙体裂缝。
加气混凝土砌块墙体裂缝的原因和防治措施
加气混凝土砌块墙体裂缝的原因和防治措施前言在加气混凝土砌块建筑中，墙体裂缝是常见的问题，这可能会导致墙体的稳定性和承载能力下降，给建筑物带来风险，因此我们需要了解这些裂缝的原因和相应的防治措施。
砌块墙体裂缝的原因1.施工不规范造成裂缝加气混凝土砌块的施工至关重要，墙体破损，拼缝不合适，使用过度或不当的振捣器等问题都会增加墙体开裂的可能性。
墙体粘结强度不足，可能在未来的使用中导致砌体破裂。
2.砌体材料问题加气混凝土砌块毛孔较多，尺寸不一，容易出现我显壁龛，拼缝不规整现象,如果墙体中间残留大量短小杂乱的碎块，也容易在易碎位进行振荡摇动，导致墙体开裂。
3.外部力因素导致裂缝墙体在使用前期制定设计负荷，如果承受之外还有其他输出和每年的气候变化,外界热度的影响，如果使用的混凝土砌块拆损了，表面磨损严重，很容易受到这些影响而出现龟裂。
4.墙体本身的设计问题墙体设计不合理也会成为导致裂缝的因素之一。
例如，墙体厚度不足、悬挂墙没有剪力墙补偿等，在不应该达到支撑效果的时候，也会因此导致出现裂缝。
防治措施1.施工规范严格按照设计施工，墙面干燥，构造固定牢靠，墙体垂直、水平、垂直等检查验收合格后方可进入后续工序。
2.优质的材料选择选择符合国家标准的建筑加气混凝土砌块，尺寸均匀，毛孔小等优质材料。
3.防御外部力加固裂缝部位，不让外界强大冲击力轻易穿透，防止水分进入墙内能够维持墙体稳定性。
4.设计合理性在墙体设计过程中，要考虑到建筑的使用条件、气候、地面条件等因素，以确保墙体结构在合适的情况下能够承受外力。
结论加气混凝土砌块是建筑中常用的材料，但他也存在诸多的问题，裂缝是较为常见的一种，因此在选择材料、施工、设计和日常维护方面，确保足够的防范措施将是建筑物得以持久稳定的关键。
同时，我们也应该加强对于施工方的监督，确保材料和施工的质量，保证能够有效地防止加气混凝土砌块裂缝的出现。
浅谈混凝土加气块砌体墙面抹灰开裂的原因和控制措施
浅谈混凝土加气块砌体墙面抹灰开裂的原因和控制措施混凝土加气块是以纯净河沙为主要原料，采用机械方式制造而成的一种种植轻质砌块。
由于其重量轻、保温性能好、加工方便等特点，被广泛应用于建筑墙体的建设。
然而，在使用过程中，我们常常会发现混凝土加气块砌体墙面抹灰出现开裂的问题。
那么，这些开裂的原因有哪些？我们又该如何进行控制呢？首先，混凝土加气块砌体墙面抹灰开裂的原因是多方面的。
以下是一些常见的原因：1.基层不牢固：如果墙体的基层没有铺垫好或者存在松动现象，抹灰材料就会失去支撑，从而导致开裂。
2.墙体的水分含量不均匀：如果墙体的干燥速度不均匀，就会导致墙面的收缩和膨胀不一致，从而引起开裂。
3.抹灰材料的选择不当：如果选择的抹灰材料与基层不兼容，例如使用硬度大的材料在软性基层上抹灰，就容易出现开裂。
4.抹灰层厚度不均匀：抹灰层厚度不均匀会导致墙面出现应力集中的情况，从而引起开裂。
为了控制混凝土加气块砌体墙面抹灰开裂问题，我们可以采取以下措施：1.基层处理：在进行抹灰之前，应该对墙体基层进行处理，确保其平整牢固。
可以采用涂抹水泥砂浆或者涂刷专用的基层处理剂，以增加基层的粘结性和稳定性。
2.控制墙体水分含量：在施工过程中，应对墙体进行湿润处理，确保墙体的水分含量均匀。
同时，施工完成后，要及时进行保持水养护，以防止墙体过早干燥。
3.选择合适的抹灰材料：在选择抹灰材料时，要根据基层的情况进行合理的选择。
如果墙体基层较为软性，应选择柔韧性较好的抹灰材料，并且要注意抹灰材料与基层的兼容性。
4. 控制抹灰层厚度：抹灰层厚度不宜过厚，一般控制在3~5mm之间。
同时，要确保抹灰层的厚度均匀，避免出现局部厚度过大，引起应力集中的情况。
综上所述，混凝土加气块的砌体墙面抹灰开裂问题是一个多因素复合作用的问题。
我们应该从基层处理、水分控制、抹灰材料选择和抹灰层厚度控制等方面入手，以减少或者防止开裂的发生。
加气混凝土砌块墙体裂缝原因分析及维修方案
加气混凝土砌块墙体裂缝原因分析及维修方案
加气混凝土砌块墙体在使用过程中经常会出现裂缝问题，主要原因有以下几个方面：
1. 施工质量问题：施工过程中的细节处理不当、配料比例不合理、搅拌不均匀等问题会导致墙体的强度不足，从而容易出现裂缝。
2. 墙体负荷问题：墙体承受的负荷超出了其设计承载能力，例如加大了墙体的高度、增加了墙体的负荷，都可能导致裂缝的出现。
3. 温度变化问题：加气混凝土材料对温度变化很敏感，长时间的高温或低温会引起墙体体积的变化，导致裂缝产生。
4. 水分问题：墙体中的水分含量过高或过低也会对墙体产生一定的影响，如果混凝土水化反应不充分或者墙体干燥过快，也会引起裂缝。
针对以上原因，可以采取以下维修方案：
1. 检查和修复施工质量问题：对墙体进行全面检查，修复可能存在的施工问题，包括填补不平整的表面、修补裂缝等，以提高墙体的强度。
2. 加强墙体支撑结构：对墙体进行加固，增加连接件、加粗墙体厚度、增加梁柱等支撑结构，以增加墙体的承载能力，减少负荷对墙体的影响。
3. 控制温度变化：对墙体进行隔热、保温处理，控制墙体表面的温度变化，防止墙体因温度变化而受力不均，从而减少裂缝的发生。
4. 控制水分含量：加气混凝土墙体要保证水分的均匀分布，避免墙体干燥过快或过湿，可以适时进行补水、覆盖保湿膜等处理，保持墙体内外水分的平衡。
总之，对于加气混凝土砌块墙体裂缝问题，维修方案需要综合考虑施工质量、墙体负荷、温度变化和水分含量等因素，采取一系列的维修措施，从而确保墙体的安全可靠性。
浅谈加气混凝土砌块墙体裂缝的形成原因及防治措施

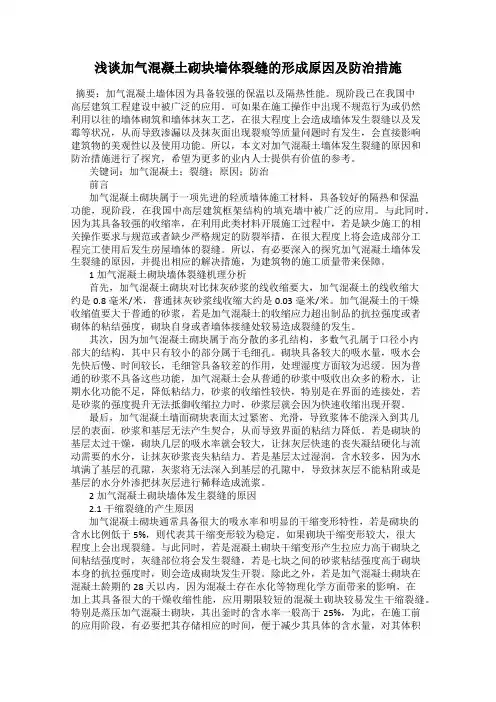

浅谈加气混凝土砌块墙体裂缝的形成原因及防治措施摘要：加气混凝土墙体因为具备较强的保温以及隔热性能。
现阶段已在我国中高层建筑工程建设中被广泛的应用。
可如果在施工操作中出现不规范行为或仍然利用以往的墙体砌筑和墙体抹灰工艺，在很大程度上会造成墙体发生裂缝以及发霉等状况，从而导致渗漏以及抹灰面出现裂痕等质量问题时有发生，会直接影响建筑物的美观性以及使用功能。
所以，本文对加气混凝土墙体发生裂缝的原因和防治措施进行了探究，希望为更多的业内人士提供有价值的参考。
关键词：加气混凝土；裂缝；原因；防治前言加气混凝土砌块属于一项先进的轻质墙体施工材料，具备较好的隔热和保温功能，现阶段，在我国中高层建筑框架结构的填充墙中被广泛的应用。
与此同时，因为其具备较强的收缩率，在利用此类材料开展施工过程中，若是缺少施工的相关操作要求与规范或者缺少严格规定的防裂举措，在很大程度上将会造成部分工程完工使用后发生房屋墙体的裂缝。
所以，有必要深入的探究加气混凝土墙体发生裂缝的原因，并提出相应的解决措施，为建筑物的施工质量带来保障。
1加气混凝土砌块墙体裂缝机理分析首先，加气混凝土砌块对比抹灰砂浆的线收缩要大，加气混凝土的线收缩大约是0.8毫米/米，普通抹灰砂浆线收缩大约是0.03毫米/米。
加气混凝土的干燥收缩值要大于普通的砂浆，若是加气混凝土的收缩应力超出制品的抗拉强度或者砌体的粘结强度，砌块自身或者墙体接缝处较易造成裂缝的发生。
其次，因为加气混凝土砌块属于高分散的多孔结构，多数气孔属于口径小内部大的结构，其中只有较小的部分属于毛细孔。
砌块具备较大的吸水量，吸水会先快后慢、时间较长，毛细管具备较差的作用，处理湿度方面较为迟缓。
因为普通的砂浆不具备这些功能，加气混凝土会从普通的砂浆中吸收出众多的粉水，让期水化功能不足，降低粘结力，砂浆的收缩性较快，特别是在界面的连接处，若是砂浆的强度提升无法抵御收缩拉力时，砂浆层就会因为快速收缩出现开裂。
论加气混凝土砌块墙体裂缝成因及防治措施
论加气混凝土砌块墙体裂缝成因及防治措施摘要：本文分析了加气混凝土砌块墙体裂缝形成的原因，并提出了相关的防治措施，可供同行参考。
关键词：加气混凝土；墙体裂缝；防治措施1墙体裂缝的原因1.1 材料原因由于个别生产厂家质量意识淡薄，对产品的强度(容重)、干缩度等重要指标控制不严格。
对于加气混凝土砌块，随着含水量的降低，材料会产生较大的收缩变形。
一般干缩率为0.3～0.5mm/m。
干缩变形的特征是早期发展较快，如果将砌块放置28d能完成约50%的干缩变形。
这类变形在墙体上分布广、数量多、裂缝程度也比较严重。
因此产品质量不稳定，是造成墙体开裂等质量问题的原因之一。
1.2 构造设计缺陷在墙体过长、过高时，未采取加强构造措施。
门窗洞及预留洞的四角处于应力集中区未采取合理的连接构造措施。
墙面开槽、开洞安装管线、线盒及插座等，未提出细部处理要求。
墙面吊挂重物处，未作加固处理引起墙体变形开裂。
与水接触墙面未考虑防排水、泛水及滴水等构造措施，引起开裂渗漏。
1.3 砌筑质量原因砌块缺棱掉角或对非标准砌块随意砍凿砌筑，用不同块材混砌，墙体容易开裂。
砌块上墙时含水量过大或雨期施工淋湿砌块，墙体会因干缩引起开裂。
砌块排列不合理，未按规定接槎砌筑或通缝；水平、竖缝厚薄不均且砂浆不饱满；砂浆和易性、保水性能差；日砌筑高度过大等均容易引起墙体开裂。
砂浆铺发面过大，铺灰长度不应大于75cm，超长时砂浆易失塑性，造成灰缝尤其竖缝不密实。
砌体与混凝土柱之间没有加拉接钢筋不牢固；离梁底22cm高时，砌体间隔时间不够就顶砌和顶砌不密实、砂浆不饱满、顶砖角度太大或太小。
门窗框与墙体之间嵌缝及防水处理不当，容易引起接缝处开裂渗漏，门窗过梁和窗台压顶伸入砌体长度不足，在门窗四周抹灰层无加强玻纤网处理。
墙体开槽、孔洞预留、穿墙套管等部位填补处理不当，砂浆标号过高会引起局部开裂。
1.4 抹灰质量原因基层清理不干净。
当基层处理未采用界面剂时，因抹灰砂浆保水性能不能满足砌块吸水要求引起砂浆开裂。
加气混凝土砌块裂缝产生原因与防治措施分析
加气混凝土砌块裂缝产生原因与防治措施分析覃曼茹钦州市墙体材料改革与建筑节能办公室摘要：加气混凝土砌块是现阶段建筑物墙体建设施工中比较常用的一类材料，其具备着较为明显的建设优势，得到了较为广泛的运用，尤其是在框架结构中，合理运用该类材料更是能够得到较强应用价值效果。
但是在加气混凝土砌块施工操作过程中，其存在的裂缝问题却是威胁性较为突出的一个方面，需要引起足够重视，本文就首先分析了加气混凝土砌块裂缝问题的产生原因，然后又探讨了相应的防治措施和基本手段。
关键词：加气混凝土砌块；裂缝；原因；措施1引言在建筑工程项目施工建设中，墙体结构的填充是比较重要的一个环节，其直接决定着建筑物整体结构的可靠性效果，对于建筑工程项目的整体质量具备着较强的作用价值。
基于这种加气混凝土砌块施工操作落实而言，其虽然效果较为理想，但是其在施工落实中却容易出现一些裂缝问题，其对于最终落实价值的干扰是比较突出的，进而也就需要针对这些问题进行重点分析探究，如此也就能够采取合理措施和手段进行优化控制。
2加气混凝土砌块裂缝产生原因分析具体到加气混凝土砌块建设应用过程中，其存在的裂缝问题还是比较突出的，并且从形成影响因素层面来看，其制约因素也是多方面的，主要表现在以下几点：（1）温度裂缝。
对于加气混凝土砌块裂缝问题的形成而言，其因为温差过大而产生的裂缝是比较常见的一个方面，这种温度裂缝方面存在的问题也就必然有可能会导致加气混凝土砌块出现热胀冷缩现象，如此也就很容易导致相应墙体结构中出现较为明显的应力变化，最终在加气混凝土砌块结构中形成裂缝问题。
该类问题在框架梁下以及门窗边角方面最为常见，需要在整体处理中引起足够重视。
（2）干缩裂缝。
对于加气混凝土砌块施工操作应用来看，随着其内部含水量的降低，自身必然有可能会出现较为明显的收缩变形等问题，这种收缩变形问题的出现也就很可能会直接导致裂缝问题产生。
在具体施工处理过程中，这种干缩变形的出现是比较明显的，尤其是在施工操作后的初期，其很可能会因为干缩变形过于高速而导致一些裂缝问题的产生。
加气混凝土砌块墙体裂缝原因分析及防治
加气混凝土砌块墙体裂缝原因分析及防治加气混凝土砌块墙体裂缝原因分析及防治在现代建筑中，加气混凝土砌块被广泛应用于墙体建设中。
因其优越的保温隔热性能、轻质高强度、易加工加工、环保等优点，深受建筑工程师的喜欢。
但是，在长期的使用过程中，墙体上出现了各种各样的裂缝问题，这在一定程度上影响了墙体的稳定性和美观度。
那么，这些裂缝的出现是由什么原因引起的呢？怎样预防和治理呢？一、加气混凝土砌块墙体裂缝的原因1、施工误区：当施工过程中使用的加气混凝土砌块没有按照相关要求正确搭配砌筑时，就会发生质量问题，导致墙体裂缝的产生。
例如，采用不同厂家生产的砌块搭配砌筑，每个厂家的砖在外观上可能存在差异，导致外观不一致。
同时，砌体中的各种材料搭配，砖缝的宽度和厚度等方面也需要注意。
如果不小心将砖头堆放过高或者过低，则砌体的质量就会受到影响，从而导致不美观和裂缝的产生。
2、环境温度变化：在使用加气混凝土砌块建成的墙体中，温度变化是一个常见问题。
尤其是在城市中，白天和晚上的温差非常大，从而导致墙体的膨胀和收缩。
如果砌筑设计不合理，墙体的强度就会受到影响，从而导致裂缝的产生。
3、结构问题：在加气混凝土砌块建筑物中，结构紧密配合是确保墙体保持稳定和不开裂的关键。
墙体质量问题的主要原因是基层不平整、预留尺寸大小与实际留失差、水泥砂浆混合比例不正确、缝隙过大等问题。
这些许多细节问题在施工时很容易被忽视，但收获的却是无穷的麻烦。
二、防治加气混凝土砌块墙体裂缝的原则1、施工前要详细制定砌筑方案。
施工前需要进行详尽的计划程序，包括制定施工图纸，分析墙体的要求和设计参数，确保墙体质量良好。
2、加强施工质量控制。
在施工过程中，需要加强各种项目的监管和控制，确保砌筑质量无误，从而减少墙体因施工问题产生的裂缝。
3、加强墙体结构设计。
在墙体砌筑的过程中，需要加强结构的设计和调整，确保墙体承重能力并能防止墙体内部发生不均匀的应变。
4、增强材料的控制。
加气混凝土砌块墙体裂缝原因分析及防治
加气混凝土砌块墙体裂缝原因分析及防治1、前言加气混凝土砌块具有密度小、保温隔热性能好、隔音等优点，在新型墙体材料中得到比较广泛的采用，在框架结构建筑中，成为替代粘土实心砖砌筑填充墙的主要材料。
但由于加气混凝土砌块砌筑的墙体容易产生裂缝，常常带来纠纷，因此阻碍了它在福建省的普遍应用。
目前，我省还有相当多的建筑墙体采用粘土多孔砖等。
分析裂缝产生的原因，积极采取相应的措施进行防治，无疑将大大促进加气混凝土砌块在我省的进一步应用，有利于保护耕地，建设环保型社会。
2、加气混凝土砌块材质特点与普通粘土实心砖等传统墙体材料相比，加气混凝土砌块具有如下优点：（1）自重小：加气混凝土砌块的密度大约为500kg/m2.600kg/m2，只有实心粘土砖的1/2～1/3，大大减轻墙体自重，对结构的负荷减小了，由此可降低工程综合造价。
（2）保温隔热性能良好：加气混凝土的导热系数大约为0.08lW/（m.K）～0.29W/（m.K），只有普通粘土砖的1/5～1/8左右，保温性能大大优于粘土砖、灰砂砖等传统墙体材料，其原因是加气混凝土砌块在生产制作过程中加入了引气剂，使其内部形成大量封闭的微小气孔，这些封闭的微小气孔中含有热惰性的空气，提高了制品的保温隔热性能。
（3）隔声性能良好：由于加气混凝土砌块存在大量的气孔，其隔声性能明显好于实心的墙体材料。
（4）施工方便：由于砌块的规格比普通砖大得多；而重量又比较轻，因此砌筑墙体的时候效率大大提高，减轻了工人的劳动强度。
同时，加气混凝土砌块具有突出的可加工性，可钻、刨、锯、钉等，便于加工成异型砌块，适应不同模数墙体的施工。
同时便于开槽敷设管线，而且可以直接在墙面上安装膨胀管，为后续的设备安装、装饰装修等带来方便。
同时，加气混凝土砌块也具有如下缺点：（1）强度偏低：一般只有2.5MPa～4.0MPa，因此不适用于承重墙。
（2）收缩大：收缩包括干燥收缩和温度收缩。
加气混凝土砌块的干燥收缩值为0.3mm/m～0.5mm/m，是普通粘土砖的4倍，线膨胀系数约为8×10-6mm/（m.℃），也比普通粘土砖大得多，导致加气混凝土砌块的干缩变形和温度变形比较大。
加气混凝土填充墙裂缝产生的原因及其防治
加气混凝土填充墙裂缝产生的原因及其防治加气混凝土砌块是一种轻质墙体材料，具有良好的隔热性能，施工较为方便，特别是在框架结构非承重墙体建设更为广泛应用，但是由于砌块强度等级低、吸水率高、收缩变形大，经常出现墙体裂缝。
一、裂缝形成的原因1.填充墙每天砌筑高度过高，没有间歇，从而导致墙体收缩过大，产后收缩裂缝。
2.在砌块砌到梁底时，未按规范要求，加一层机砖斜砌塞实，在墙体收缩后，出现裂缝。
3.在抹灰时未用钢丝网或玻璃纤维网格布将墙与梁柱连接处覆盖后再抹灰，从而使抹灰层由于水泥收缩而拉裂。
4.填充墙与柱未按施工规范采用拉结钢筋，且砌块砌筑高度过高，使砌块墙未充分收缩。
砌块与墙间砂浆也未将墙与柱很好的粘结，进而在收缩内应作用下拉裂。
5.由于框架自身受力不均匀导致变形或主框架部分不均匀沉降，对墙体产生剪切或弯矩作用，且主框架内填充隔墙整体刚度差，对剪切或弯矩抵抗力较差，从而无法有效抵抗不均匀沉降或框架受力不均造成的变形，进而出现裂缝。
6.施工中框架结构由于荷载不断增加而产生的变形未充分考虑，尤其是施工中，填充墙施工前、施工后，框架结构荷载变动大，会出现某种程度应力集中，且若填充墙未充分收缩，框架变形未稳定，就开始粉刷，势必会造成裂缝。
7.由于施工质量未控制好，使填充墙砌筑强度低，使其无法抵抗框架变形，进而产生内部拉应力，出现裂缝。
8.主框架内隔墙的宽高比一般过大，未按规范要求加强构造措施，造成整体抗剪、抗弯能力差，容易产生破坏。
9.在一些地基经过人工处理的过程中，因为施工周期太短，在地基、主体工程尚未沉实的情况下，工程就交付使用，在使用过程中，地基、主体继续变形，致使一些工程在交付时无裂缝，而使用一段时间后裂缝就出现。
二、防治措施目前防治加气砼填充墙裂缝的有效措施主要是从设计、施工二方面着手。
（一）对框架结构房屋的基础形式的选择，在设计时要充分考虑其不均匀沉降，尤其是对进行地基人工处理的框架结构更应考虑不均匀沉降对框架变形的影响，并应计算沉降量，预估框架变形程度，这样可保证在施工时对重点部位予以重点控制。
