塔式起重机附着装置

塔式起重机：塔式起重机附着装置要求及事项

塔式起重机：塔式起重机附着装置要求及事项塔式起重机是一种常用的施工机械，用于吊起和搬运重物。

而在使用塔式起重机时，附着装置的选择和使用也非常重要，影响着施工的顺利进行以及施工安全。

因此，我们有必要深入了解塔式起重机附着装置的要求和事项。

附着装置的选择在选择附着装置时，应该考虑以下几个要点：1. 安全性附着装置的安全性是最基本的要求，应该选择经过严格测试和认证的设计可靠的产品。

2. 适用性附着装置应该适用于所需要的吊装、搬运作业，具有灵活的设计可适应各种特殊的作业需求。

3. 可靠性附着装置在使用过程中需要具备稳定的性能，不易受到环境因素等外部因素的影响。

4. 经济性合理的采购成本和维护费用是选择附着装置时需要考虑的重要因素。

附着装置的事项使用塔式起重机附着装置时，还需要注意以下几个事项：1. 安装与调试附着装置在使用前需要进行安装和调试，确保其符合相关技术标准和安全规定。

安装时应遵循附着装置的使用说明。

2. 检查附着装置使用前应进行检查，确保其零部件的完好，工作状态正常，并及时处理出现的问题。

3. 使用在使用附着装置时应注意以下几个事项：•确保起重机和附着装置的匹配性；•保持附着装置的稳定状态，切勿过度利用，以及在使用过程中存在变形等情况时及时停止使用；•在使用中应遵守安全操作程序和相关规定。

4. 维护定期进行维护，保养附着装置。

在维护时应遵循使用说明，检查和更换零部件，并及时处理切割等维修问题。

结论在使用塔式起重机时，附着装置的选择和使用是非常重要的。

必须选择符合安全标准和应用要求的产品，并严格遵守相关规定和程序。

此外，定期的维护和保养也是保证附着装置安全稳定运行的重要保障。

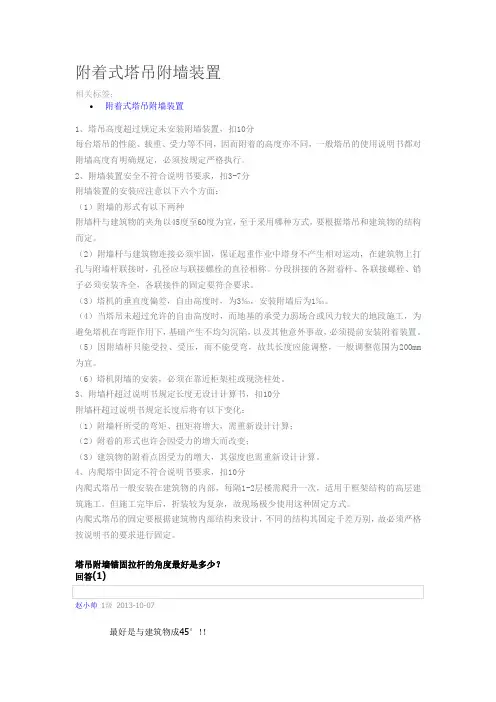

附着式塔吊附墙装置要求

附着式塔吊附墙装置相关标签：•附着式塔吊附墙装置1、塔吊高度超过规定未安装附墙装置，扣10分每台塔吊的性能、载重、受力等不同，因而附着的高度亦不同，一般塔吊的使用说明书都对附墙高度有明确规定，必须按规定严格执行。

2、附墙装置安全不符合说明书要求，扣3-7分附墙装置的安装应注意以下六个方面：（1）附墙的形式有以下两种附墙杆与建筑物的夹角以45度至60度为宜，至于采用哪种方式，要根据塔吊和建筑物的结构而定。

（2）附墙杆与建筑物连接必须牢固，保证起重作业中塔身不产生相对运动，在建筑物上打孔与附墙杆联接时，孔径应与联接螺栓的直径相称。

分段拼接的各附着杆、各联接螺栓、销子必须安装齐全，各联接件的固定要符合要求。

（3）塔机的垂直度偏差，自由高度时，为3‰，安装附墙后为1‰。

（4）当塔吊未超过允许的自由高度时，而地基的承受力弱场合或风力较大的地段施工，为避免塔机在弯距作用下，基础产生不均匀沉陷，以及其他意外事故，必须提前安装附着装置。

（5）因附墙杆只能受拉、受压，而不能受弯，故其长度应能调整，一般调整范围为200mm 为宜。

（6）塔机附墙的安装，必须在靠近柜架柱或现浇柱处。

3、附墙杆超过说明书规定长度无设计计算书，扣10分附墙杆超过说明书规定长度后将有以下变化：（1）附墙杆所受的弯矩、扭矩将增大，需重新设计计算；（2）附着的形式也许会因受力的增大而改变；（3）建筑物的附着点因受力的增大，其强度也需重新设计计算。

4、内爬塔中固定不符合说明书要求，扣10分内爬式塔吊一般安装在建筑物的内部，每隔1-2层楼需爬升一次，适用于框架结构的高层建筑施工。

但施工完毕后，折装较为复杂，故现场极少使用这种固定方式。

内爬式塔吊的固定要根据建筑物内部结构来设计，不同的结构其固定千差万别，故必须严格按说明书的要求进行固定。

最好是与建筑物成45°！！塔吊基础附墙施工塔吊基础施工杂谈塔吊基础及附墙施工方案编制实例一、工程概况本工程位于闸北区中兴路地块，工程总建筑面积约57353平方米，由两栋34层高层住宅（设有两层地下室）及10栋3~4商铺（设有一层地下室）组成。

塔吊附着装置的基本要求

塔吊附着装置的基本要求（分三种情况）一、附着装置的设置、自由端高度、附着水平距离、附着间距等满足使用说明书的要求：1、附着装置应与说明书中描述的一致2、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸。

3、附着装置上应有制作单位标识4、附着装置不应有切割和焊接的迹象二、附着水平距离不满足使用说明书要求（小于说明书要求的距离）：1、应进行设计计算、绘制制作图和编写相关说明附着装置设计时，应对支承处的建筑主体机构进行验算需有审批手续2、附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作3、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸4、附着装置上应有制作单位标识5、附着装置应与设计方案、制作图和出厂合格证上的规格、尺寸一致6、附着装置上不应有切割和焊接的迹象三、附着水平距离不满足使用说明书要求（大于说明书要求的距离）：1、应进行设计计算、绘制制作图和编写相关说明2、附着装置设计时，应对支承处的建筑主体机构进行验算3、上述1、2 组成专项施工方案，按《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）第九条的规定进行专家论证并提交专家组论证报告，报告应指出：（1）专项方案内容是否完整、可行；（2）专项方案计算书和验算依据是否符合有关标准规范；（3）安全施工的基本条件是否满足现场实际情况。

专家组成员应当由5名及以上符合相关专业要求的专家组成。

4、施工单位应当根据论证报告修改完善专项方案，并经专家组组长、施工单位技术负责人、项目总监理工程师、建设单位项目负责人签字。

5、附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作6、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸7、附着装置上应有制作单位标识8、附着装置应与设计方案、制作图和出厂合格证上的规格、尺寸一致。

9、附着装置不应有切割和焊接的迹象。

背页附关于附着装置的法规和标准条文《建筑起重机械安全监督管理规定》（中华人民共和国建设部令第166号令）第二十条禁止擅自在建筑起重机械上安装非原制造厂制造的标准节和附着装置。

塔式起重机超长距离附着

塔式起重机超长距离附着摘要：由于现代建筑业的蓬勃发展，塔机高度超高、附着超长等各种情况时有发生。

塔机附着装置安装时塔机中心到建筑物距离越远，附着杆的长度就越长，在相同轴向压力作用下，稳定性就越差，同时又长又大的杆件也会给安装带来很大不便。

以有关工程实际施工中高塔附着装置设计为例，研究自升式塔式起重机的超长距离附着技术问题，简述QTZ63 系列5013 型塔式起重机超长附着装置设计的一般计算方法。

通过计算分析和实际应用表明，所设计的附着杆既解决了受压杆过长而引起不稳定的问题，也为施工单位在安装和验算塔式起重机超长距离附着时提供了参考和依据。

关键词：塔式起重机; 附着装置; 结构设计某工程为一综合性住宅小区的建设，由多幢多层和小高层建筑组成，其中10 号、11 号为两幢25层高层建筑，最大高度约为100 m，塔机结构高度约为125 m，每4 层楼房（约16 m）加一道附着装置，加至第23 层，共设5 道附着装置。

根据施工现场的工程需要，需在两主楼之间架设1 台QTZ63 系列5013型塔式起重机，塔机中心与建筑物外墙之间的附着距离为11.17 m，附着点开间跨距为16.34 m，其平面布置如图1 所示。

根据塔机生产厂家提供的标准，附着距离一般为3～5 m，附着点跨距为7～8 m[1，2]，远不能满足本工程的具体施工要求。

针对附着距离较大的问题，我们参考了德国利勃海尔88 HC 型塔机附着距离长达11.6 m 的成功设计经验[3]，提出QTZ63 系列5013型塔机超长距离附着装置设计方案，具体如下。

1 附着装置布置方案塔机附着装置由附着框架和附着杆组成，附着框架多用钢板组焊成箱型结构，附着杆常采用角钢或无缝钢管组焊成格构式桁架结构，受力不大的附着杆也可用型钢或钢管制成。

根据施工现场提供的各层楼面顶板标高，按照QTZ63 系列5013 型塔式起重机的技术要求，需设5道附着装置，以满足工程建设最大高度100 m 的要求。

塔式起重机附着装置受力计算及使用要求

塔式起重机附着装置受力计算及使用要求伴随我国经济实力的增加，现代建筑施工技术的快速进步，土地资源的减少，城市中高层建筑施工日趋增多，塔式起重机（以下简称塔机）附着装置的使用也越来越频繁。

为了更好、更安全的使用塔式起重机的附着装置，下面通过对附着装置在使用过程中附着处支座的受力及附着杆的受力进行计算、分析，浅析它在安装、使用中的注意事项。

计算塔机附着装置的受力时按如下2种工况进行附着处支座和附着杆的受力计算：计算工况Ⅰ 塔机满负荷工作，起重臂顺着塔身方向，风垂直吹向起重臂、风载作用产生的扭矩与旋转机构作用产生的扭矩方向一致。

计算工况Ⅱ 塔机处于非工作状态，起重臂位于塔身对角线方向，起重臂能随风回转，风由起重臂吹向平衡臂，不考虑扭矩的影响。

1.附着处支座的受力计算计算塔机附着处支座的受力时，可以将其塔身简化成多点支承的悬臂连续梁，如图A所示。

由于塔机最上一道附着处附着装置受力最大，并以此道附着装置的荷载分析附着装置受力，对附着装置进行设计计算。

因此实际计算其附着处支座的受力时，为了简化计算，可以将多点支承的悬臂连续梁简化成2点支承的悬臂连续梁。

计算简图如图B。

图A 塔身受力图图B 塔身简化受力图M1=（8×M×Lb+8×Pw×Lc×Lb-q1×La3-2×q2×Lb3+4×q3×Lc2×Lb）/（12×La+16×Lb）（1）Fv=［2×M1+2×M+2×Pw×（Lc+Lb）+q2×Lb2+q3×Lc×（Lc+2×Lb）］/（2×Lb）（2）式中： M-作用于塔身端部的弯矩，塔身上部各部件的自重与工作载荷对塔身回转中心的力矩之和；Pw-作用于塔身上部各部件的风载之和；q1、q2、q3-作用在塔身各部段上的风载，计算工况Ⅰ时，风吹向塔身方向，不考虑高度变化的影响，q1=q2=q3；计算工况Ⅱ时，风吹向塔身对角线方向，考虑高度变化的影响, q1取平均值，q2、q3取大值；La、Lb、Lc塔身各部段的高度，如仅有一道附着装置、令La=0；M1-多余约束弯矩；Fv-塔身最上面一道附着处的作用力。

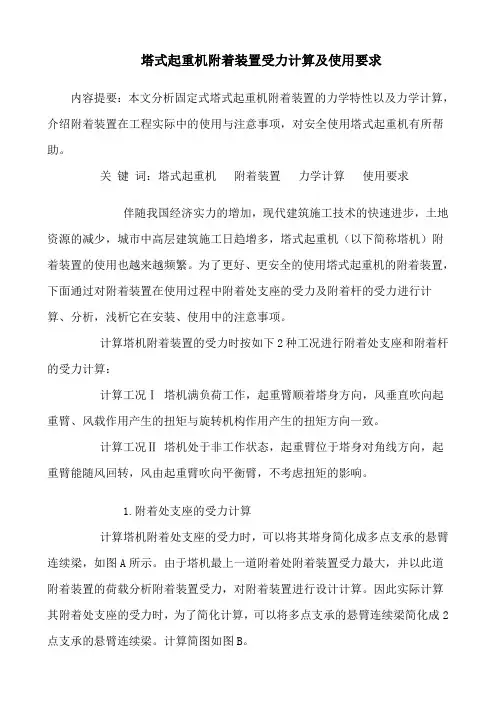

塔式起重机附着装置受力计算及使用要求

塔式起重机附着装置受力计算及使用要求内容提要：本文分析固定式塔式起重机附着装置的力学特性以及力学计算，介绍附着装置在工程实际中的使用与注意事项，对安全使用塔式起重机有所帮助。

关键词：塔式起重机附着装置力学计算使用要求伴随我国经济实力的增加，现代建筑施工技术的快速进步，土地资源的减少，城市中高层建筑施工日趋增多，塔式起重机（以下简称塔机）附着装置的使用也越来越频繁。

为了更好、更安全的使用塔式起重机的附着装置，下面通过对附着装置在使用过程中附着处支座的受力及附着杆的受力进行计算、分析，浅析它在安装、使用中的注意事项。

计算塔机附着装置的受力时按如下2种工况进行附着处支座和附着杆的受力计算：计算工况Ⅰ 塔机满负荷工作，起重臂顺着塔身方向，风垂直吹向起重臂、风载作用产生的扭矩与旋转机构作用产生的扭矩方向一致。

计算工况Ⅱ 塔机处于非工作状态，起重臂位于塔身对角线方向，起重臂能随风回转，风由起重臂吹向平衡臂，不考虑扭矩的影响。

1.附着处支座的受力计算计算塔机附着处支座的受力时，可以将其塔身简化成多点支承的悬臂连续梁，如图A所示。

由于塔机最上一道附着处附着装置受力最大，并以此道附着装置的荷载分析附着装置受力，对附着装置进行设计计算。

因此实际计算其附着处支座的受力时，为了简化计算，可以将多点支承的悬臂连续梁简化成2点支承的悬臂连续梁。

计算简图如图B。

图A 塔身受力图图B 塔身简化受力图M1=（8×M×Lb+8×Pw×Lc×Lb-q1×La³-2×q2×Lb³+4×q3×Lc²×Lb）/（12×La+16×Lb）（1）Fv=［2×M1+2×M+2×Pw×（Lc+Lb）+q2×Lb²+q3×Lc×（Lc+2×Lb）］/（2×Lb）（2）式中： M-作用于塔身端部的弯矩，塔身上部各部件的自重与工作载荷对塔身回转中心的力矩之和；Pw-作用于塔身上部各部件的风载之和；q1、q2、q3-作用在塔身各部段上的风载，计算工况Ⅰ时，风吹向塔身方向，不考虑高度变化的影响，q1=q2=q3；计算工况Ⅱ时，风吹向塔身对角线方向，考虑高度变化的影响, q1取平均值，q2、q3取大值；La、Lb、Lc塔身各部段的高度，如仅有一道附着装置、令La=0；M1-多余约束弯矩；Fv-塔身最上面一道附着处的作用力。

塔式起重机附着安全技术规程

谢谢观看
塔式起重机附着安全技术规程
实施的行业标准
01 起草人
03 适用范围
目录
02 起草单位 04 技术内容
基本信息
《塔式起重机附着安全技术规程》是2020年05月20日实
吴学松、赵欣、陈晓明、李红宇、李迪、钟晓沧、裴忠义、李加敖、仉健康、仕军、魏庆国、米成宏、孙曰增、董冰冰、张军、张磊庆、田凯、叶南祥、李明、刁鸿鹏、张成洪、金久富、姜渭、文朝辉、杨丹、段文轩、董海亮、丛峻、于洋、贾泽辉、郭宁、彭龙根、杜元龙、覃勤智、李雪亮、宋福立、孙田、宋昂。
起草单位
起草单位
中国建筑科学研究院有限公司建筑机械化研究分院、中国工程机械工业协会施工机械化分会、中国建筑学会建筑施工分会、抚顺永茂建筑机械有限公司、上海市机械施工集团有限公司、中建三局集团有限公司、中核华兴达丰机械工程有限公司、广西建工集团建筑机械制造有限责任公司、中国建筑第八工程局有限公司南方公司、山东中建众力设备租赁有限公司、山东丰汇设备技术有限公司、中国建筑一局（集团）有限公司、中建二局第二建筑工程有限公司、中铁建设集团北京工程有限公司、湖北江汉建筑工程机械有限公司、北京起重吊装专业技术委员会、北京庞源机械工程有限公司、江苏土木建筑学会建筑机械专业委员会、徐州建机工程机械有限公司、江西中天机械有限公司、江苏庞源机械工程有限公司、泰州市腾达建筑工程机械有限公司、西安建工建筑机械有限公司、江苏中建达丰机械工程有限公司、廊坊中建机械有限公司、广西建工大都租赁有限公司、亚泰重工股份有限公司、河南六建建筑集团有限公司、杭州品茗安控信息技术股份有限公司。
适用范围
适用范围
本规程适用于塔式起重机附着装置的设计、制造、安装和使用管理。
技术内容
技术内容

塔式起重机附着装置检验内容及方法

附件3：
塔式起重机附墙检验内容及方法
项目类别
项目
编号
检验项目检验内容
起重机的最低位置的部件与低位塔式起重机处于最高位置的部件
之间的垂直距离应不小于2m
2.3 红色障碍灯
塔顶高度大于30m且高于周围建筑的塔机，应在塔顶和臂架端部安装红
色障碍指示灯，该指示灯的电源供电不应受停机的影响
2.4 风速仪臂架根部铰点高度大于50m应装设风速仪
2.5＊起重机与输电线的安全距离
有架空输电线的场所，塔式起重机的任何部位与输电线的安全距离，应符合表3.3.6的规定
3.附 3.1 塔机中心至附着面的距离塔机中心至附着面的距离应符合说明书的要求。
