布袋除尘设计方案汇总
布袋除尘设计方案
布袋除尘设计方案摘要：本文介绍了布袋除尘设计方案的基本原理、构成和应用，并分析了其优点和局限性，为工程实践提供了参考。
引言布袋除尘是一种常见的工业除尘方法，广泛应用于各类粉尘污染处理工程中。
其通过布袋过滤材料的高效捕集和分离，将空气中的粉尘颗粒进行除尘处理，以提高空气质量和工作环境。
本文将介绍布袋除尘的设计方案，包括基本原理、构成和应用。
一、基本原理布袋除尘的基本原理是通过布袋过滤材料对空气中的粉尘进行捕集和过滤。
当含有粉尘颗粒的气体通过布袋时，粉尘颗粒会被布袋的捕集层捕集住，而干净的气体则通过布袋中空的空间被排出。
通过这种方式，可以有效地将大部分粉尘颗粒从气体中分离出来，达到除尘的效果。
二、构成布袋除尘器主要由以下几部分构成：1. 除尘室：除尘室是布袋除尘系统的核心部分，用于容纳布袋过滤器和其他的辅助设备。
除尘室的大小和结构设计应根据具体工程的需求来确定。
2. 布袋过滤器：布袋过滤器是布袋除尘的关键组件，它由多个布袋组成，每个布袋都有一定的过滤面积和过滤效率。
布袋应选择高温、耐腐蚀和耐磨损的材料制成，以保证长期稳定的运行。
3. 气箱和风机：气箱和风机是布袋除尘系统中的重要设备，用于提供气流和压力，使气体在布袋内进行过滤和分离。
风机应具备适当的风量和风压，以满足工程需要。
4. 清灰系统：清灰系统用于布袋除尘器的清灰操作，以确保布袋的长期使用效果。
清灰系统的方式可以分为机械清灰和反吹清灰两种，具体选择根据粉尘的性质和处理工艺来决定。
三、应用布袋除尘器广泛应用于各个领域的粉尘污染处理工程中，常见的应用场景包括以下几个方面：1. 工业生产过程中的粉尘控制：布袋除尘器可用于控制各类工业生产过程中产生的粉尘，如煤矿、化工、焦化厂等工艺中的粉尘处理。
2. 环境空气净化：布袋除尘器可用于室外和室内环境的空气净化，如公路、铁路、机场等场所的粉尘控制。
3. 电力工厂和水泥厂：布袋除尘器在电力工厂和水泥厂中的应用比较广泛，可以有效地控制烟气和粉尘的排放。
车间布袋除尘方案
车间布袋除尘方案1. 引言车间布袋除尘是一种常见的工业排放处理设备，它能有效地去除车间空气中的浮尘颗粒，保障环境空气质量和员工健康。
本文将介绍车间布袋除尘方案的原理、主要组成部分以及应用案例。
2. 布袋除尘原理车间布袋除尘的工作原理基于布袋过滤技术和气流运动原理。
当含有浮尘的气体经过布袋除尘设备时，颗粒物会被布袋表面的布袋过滤材料阻截，而干净的气体则从布袋的出口处排出。
布袋除尘设备通常由以下几个部分组成：进气口、滤袋、除尘室、排风系统以及清灰系统。
3. 布袋除尘主要组成部分3.1 进气口进气口是布袋除尘设备的入口，它接收含尘气体，并将其引导至滤袋处。
进气口通常配备风机或其他设备，以确保气体顺利流入布袋除尘设备。
3.2 滤袋滤袋是布袋除尘设备中最重要的组成部分，它决定了过滤效果和使用寿命。
滤袋通常采用耐高温、耐腐蚀的纤维材料制成，如聚酯纤维、聚丙烯纤维等。
滤袋的设计参数包括长度、直径、材料选择，以及拼接方式等，根据实际情况进行选择。
3.3 除尘室除尘室是滤袋的集装箱式结构，用于容纳滤袋和收集被阻拦的颗粒物，以便后续处理。
除尘室通常设置有进出口管道，以便气体的流入和流出。
3.4 排风系统排风系统用于将除尘后的气体排放至大气中。
排风系统通常由风机、排风管道和排放口等组成，确保气体排放的安全和稳定。
3.5 清灰系统清灰系统用于清除滤袋上积聚的颗粒物，保持滤袋的过滤效率。
清灰系统通常包括机械清灰和脉冲清灰两种方式，根据实际情况选择合适的方式。
4. 布袋除尘应用案例4.1 钢铁行业在钢铁行业中，车间内通常存在大量的烟尘和颗粒物。
布袋除尘设备能够高效地去除这些颗粒物，降低空气污染，提高工作环境和员工的健康水平。
同时，布袋除尘设备还能回收部分颗粒物，节约资源。
4.2 粉尘工程在粉尘工程中，布袋除尘设备是必不可少的设备。
例如，在水泥生产线、石材加工厂和焊接车间等工作场所，都需要布袋除尘设备来保证生产过程中的环境卫生。

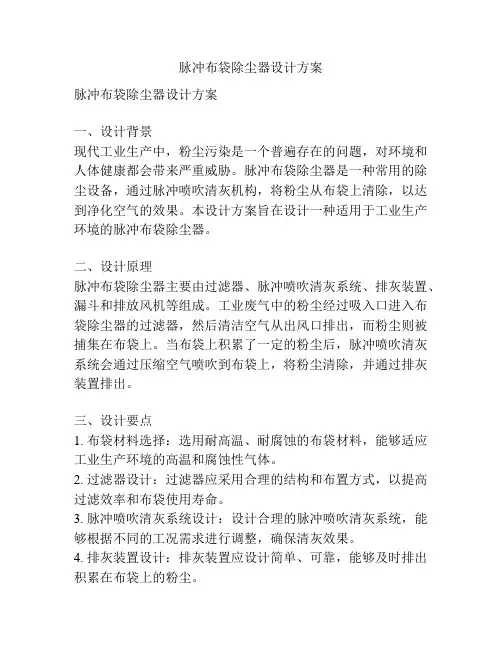

脉冲布袋除尘器设计方案
脉冲布袋除尘器设计方案脉冲布袋除尘器设计方案一、设计背景现代工业生产中，粉尘污染是一个普遍存在的问题，对环境和人体健康都会带来严重威胁。
脉冲布袋除尘器是一种常用的除尘设备，通过脉冲喷吹清灰机构，将粉尘从布袋上清除，以达到净化空气的效果。
本设计方案旨在设计一种适用于工业生产环境的脉冲布袋除尘器。
二、设计原理脉冲布袋除尘器主要由过滤器、脉冲喷吹清灰系统、排灰装置、漏斗和排放风机等组成。
工业废气中的粉尘经过吸入口进入布袋除尘器的过滤器，然后清洁空气从出风口排出，而粉尘则被捕集在布袋上。
当布袋上积累了一定的粉尘后，脉冲喷吹清灰系统会通过压缩空气喷吹到布袋上，将粉尘清除，并通过排灰装置排出。
三、设计要点1. 布袋材料选择：选用耐高温、耐腐蚀的布袋材料，能够适应工业生产环境的高温和腐蚀性气体。
2. 过滤器设计：过滤器应采用合理的结构和布置方式，以提高过滤效率和布袋使用寿命。
3. 脉冲喷吹清灰系统设计：设计合理的脉冲喷吹清灰系统，能够根据不同的工况需求进行调整，确保清灰效果。
4. 排灰装置设计：排灰装置应设计简单、可靠，能够及时排出积累在布袋上的粉尘。
5. 设备结构设计：整个脉冲布袋除尘器的结构应紧凑、稳固，占地面积小，便于安装和维护。
四、设计流程1. 确定除尘设备的适用工况和处理空气流量。
2. 根据处理空气流量和除尘效率要求，选取适合的型号和数量的布袋。
3. 设计过滤器的结构和布置方式，确保过滤效率和布袋使用寿命。
4. 设计脉冲喷吹清灰系统，选择合适的脉冲控制器和气动脉冲阀。
5. 设计排灰装置，选择合适的排灰阀门和排灰机构。
6. 设计整个除尘设备的结构，注重结构紧凑和稳固。
7. 进行设备的结构优化和强度计算，确保设备的安全可靠。
8. 编制设计报告，包括设备参数、结构图、流程图等。
五、设计结果根据以上设计流程，完成脉冲布袋除尘器的设计，包括过滤器、脉冲喷吹清灰系统、排灰装置、漏斗和排放风机等组成。
所有设备符合工业生产环境要求，能够高效、稳定地完成除尘任务。
布袋除尘器设计方案
布袋除尘器设计方案1. 引言布袋除尘器是一种用于去除空气中颗粒物的设备，广泛应用于工业生产过程中的粉尘处理。
本文旨在设计一个高效、可靠的布袋除尘器，以满足现代工业对环境保护的需求。
2. 设计原理布袋除尘器利用重力、惯性力、静电力和湍流的作用，将空气中的颗粒物捕集在滤袋表面，清洁空气则通过滤袋的孔隙进入排放口。
设计方案应充分考虑布袋材质的选择、气流分布的优化和滤袋清灰系统的可靠性。
3. 布袋材质的选择选择合适的布袋材料是确保除尘器高效工作的关键。
常见的布袋材料包括聚酯纤维、聚丙烯纤维和玻璃纤维等。
根据粉尘特性和温度湿度条件，选择耐磨损、化学稳定性好的材料，并进行滤袋的尺寸和结构设计，以提高除尘效率。
4. 气流分布优化合理的气流分布有助于提高除尘效果。
通过设计合理的进气口和排气口位置，以及布袋的布置方式，使气流在除尘器内均匀分布，最大限度地接触滤袋表面，从而提高颗粒物的捕集效率。
5. 滤袋清灰系统设计滤袋清灰系统是确保除尘设备稳定运行的重要部分。
常见的清灰方式包括机械振动清灰、气体反吹清灰和脉冲喷吹清灰等。
根据粉尘性质和处理容量选择合适的清灰方式，并确保清灰系统能够及时有效地清除滤袋表面的积尘，保持除尘器的正常运行。
6. 设备结构设计设备结构设计应考虑除尘器的可维护性和安全性。
合理安排设备的内部空间，以方便滤袋的更换和维护工作。
同时，添加合适的安全装置，如温度传感器、压力传感器和防爆装置等，可保障设备运行的安全可靠。
7. 总结布袋除尘器设计方案应综合考虑滤袋材料选择、气流分布优化、滤袋清灰系统设计以及设备结构等因素。
通过合理的设计，可以使布袋除尘器在工业生产过程中高效、可靠地去除空气中的颗粒物，保护环境，提升生产效率。
同时，不断优化和改进设计方案，可以进一步提升除尘器的性能和可持续发展能力。
布袋除尘器设计方案
布袋除尘器设计方案布袋除尘器设计方案1. 引言布袋除尘器是一种常用的空气净化设备，广泛应用于工业生产和环境保护领域。
本文将介绍布袋除尘器的设计方案，包括结构设计、工作原理和性能要求等方面。
2. 结构设计布袋除尘器的主要结构包括滤袋和滤袋骨架。
滤袋通常由耐高温、耐磨损的特殊材料制成，用于捕捉空气中的颗粒物。
滤袋骨架则起到支撑滤袋的作用，通常由金属材料制成。
为了提高除尘效果，滤袋的表面通常会涂覆一层抗粘性的膜，以防止粉尘附着在滤袋上。
此外，滤袋之间的间距也应适当，以确保空气顺利通过滤袋并减小阻力。
3. 工作原理布袋除尘器的工作原理是通过负压和滤袋的过滤作用来分离空气中的颗粒物。
工作时，含尘气体进入布袋除尘器的进气口，经过预处理后进入除尘室。
在除尘室内，气体通过滤袋，被滤袋上的颗粒物截留，净化后的气体通过出口排出。
而被截留的颗粒物则积聚在滤袋表面，形成一个颗粒物层，称为滤层。
当滤层上的颗粒物积聚到一定程度时，会增加滤袋的阻力。
为了保持除尘器的正常工作，需要定期进行清灰操作，将滤层上的颗粒物清除。
4. 性能要求在布袋除尘器的设计中，应满足以下性能要求：4.1 高效除尘布袋除尘器应具备高效的除尘能力，能够高效地去除空气中的颗粒物。
可以通过合理选择滤袋材料和优化滤袋布置等方式来提高除尘效果。
4.2 低能耗布袋除尘器应具备低能耗的特点，以提高工作效率和节约能源。
可以通过合理设计除尘室的结构、优化气流分布等方式来降低能耗。
4.3 便捷维护布袋除尘器应具备便捷的维护方式，方便操作人员进行清灰等维护工作。
可以通过设计可拆卸的滤袋和清灰装置等方式来实现。
4.4 长寿命布袋除尘器应具备长寿命的特点，能够在长时间的运行中保持稳定的性能。
可以通过选用耐磨损、耐高温的滤袋材料，以及优化滤袋骨架结构等方式来延长布袋除尘器的使用寿命。
5. 结论布袋除尘器是一种常用的空气净化设备，通过滤袋的过滤作用和负压原理，能够高效地去除空气中的颗粒物。
布袋除尘方案
布袋除尘方案摘要：布袋除尘技术是一种高效且可靠的空气污染控制技术，广泛应用于工业生产过程中的空气净化工程。
本文旨在介绍布袋除尘的工作原理、应用领域以及优势，以帮助读者更好地了解和使用布袋除尘技术。
1. 引言空气污染日益严重，不仅影响人们的健康，还给环境带来了严重的影响。
为了改善空气质量，布袋除尘技术被广泛应用于各个行业，如煤矿、烟草、造纸、电力等。
2. 布袋除尘的工作原理布袋除尘采用的是物理过滤的方式，通过布袋对粉尘进行捕集。
粉尘含量高的气体进入除尘器后，气体在布袋中发生了多次撞击扩散，从而使粉尘被截留在布袋上。
经过过滤的净气从除尘器排出，而捕集在布袋上的粉尘则定期清理。
3. 布袋除尘的应用领域布袋除尘技术广泛应用于烟气净化领域，其主要应用于以下几个方面：- 煤矿行业：煤矿尘的净化是布袋除尘技术的主要应用领域之一。
通过布袋除尘器，可以有效地捕获煤矿尘，减少对周围环境的污染。
- 电力行业：电力行业产生的烟气中含有大量的煤尘和灰尘，通过布袋除尘技术可以净化烟气，降低对大气的污染。
- 钢铁行业：钢铁生产过程中产生的烟气含有大量的颗粒物和有害气体，通过布袋除尘器可以有效地捕获这些污染物，降低对环境的影响。
- 化工行业：化工生产过程中产生的有害气体需要经过净化处理，布袋除尘技术是一种较为常用的处理方法。
4. 布袋除尘的优势- 高效净化效果：布袋除尘器能够有效地捕集粉尘和颗粒物，净化达到99%以上的效果。
- 运行稳定可靠：布袋除尘器采用先进的控制系统，具有自动化运行和监测功能，可保证设备长时间稳定运行。
- 高温适应性强：布袋除尘器可以适应高温工况下的净化需求，例如钢铁行业等。
- 控制成本低：相比其他空气净化技术，布袋除尘技术投资成本低、运行成本低、维护成本低，更适合中小型企业使用。
5. 布袋除尘方案的实施步骤- 方案设计：根据需求和工况，制定合适的布袋除尘方案，包括滤袋材料的选择、系统气流设计、设备选型等。
布袋除尘器设计方案
布袋除尘器设计方案1. 引言布袋除尘器是一种常见的空气污染控制设备，用于从气体中去除悬浮颗粒物。
它广泛应用于工业生产、环境保护和空气净化等领域。
本文将介绍一个布袋除尘器的设计方案，包括设计原理、关键部件以及性能参数等。
2. 设计原理布袋除尘器基于多级过滤原理，利用纤维材料制成的滤袋对气体中的颗粒物进行过滤。
其主要设计原理如下：1.颗粒物捕集：气体通过进气口进入除尘器，经过一个预过滤器，将较大的颗粒物分离出去。
然后进入主过滤器区域，其中装有许多布袋滤袋。
气体通过滤袋时，颗粒物被截留在滤袋表面，纯净的气体通过滤袋排出。
2.滤袋清理：随着滤袋表面的颗粒物积累，会影响滤袋的过滤效果和气体流量。
因此，布袋除尘器配备了一个自动清灰系统，定期将滤袋表面的颗粒物清除，以保证除尘器的正常运行。
3. 关键部件布袋除尘器的关键部件包括：1.滤袋：滤袋是布袋除尘器的核心部件，通常由聚酯、玻纤等材料制成。
它具有良好的过滤效果和较高的耐磨性。
滤袋通常由多层细纤维结构组成，以增加颗粒物捕集的效果。
2.清灰系统：布袋除尘器的清灰系统用于定期清除滤袋表面的积尘。
常见的清灰方式包括反吹清灰和机械清灰。
反吹清灰通过压缩空气将颗粒物从滤袋表面吹走，而机械清灰则通过机械装置将滤袋表面的积尘刮除。
3.进气口和排气口：进气口用于引导气体进入除尘器，排气口则用于排出经过过滤的气体。
通常，进气口和排气口会经过特殊设计，以提高气体的流畅性和过滤效率。
4. 性能参数布袋除尘器的性能参数对于其筛选效果和运行成本至关重要。
以下是几个常见的性能参数：1.颗粒物捕集效率：颗粒物捕集效率表示除尘器对气体中颗粒物的过滤效果。
通常使用颗粒物捕集效率百分比来表示，例如，90%的颗粒物捕集效率表示除尘器可以去除气体中90%的颗粒物。
2.气体流量：气体流量表示单位时间内通过除尘器的气体体积。
较大的气体流量意味着除尘器可以处理更多的气体，但同时也对滤袋的设计和清灰系统提出了更高的要求。
布袋除尘施工方案
布袋除尘施工方案1. 引言布袋除尘是一种常用的空气污染治理技术，广泛应用于工业生产过程中的粉尘治理。
本文将详细介绍布袋除尘的施工方案，包括前期准备工作、施工过程和后期维护等内容。
2. 前期准备工作2.1 设计方案确定在进行布袋除尘施工之前，需要根据实际情况确定设计方案。
设计方案应考虑工业生产过程中产生的粉尘类型、粉尘浓度、设备布局等因素，确定合适的布袋除尘设备型号和参数。
2.2 材料准备在开始施工前，需要准备好各种所需材料，包括布袋除尘设备、布袋、滤料、连接件等。
材料的选择应考虑其耐高温、抗腐蚀等性能，并确保所选材料符合相关标准和规范。
2.3 施工人员培训为了保证施工质量和安全，施工人员需要经过专业培训，了解布袋除尘设备的工作原理、操作方法和安全注意事项等。
培训内容包括设备的组装、安装、调试等方面的知识。
3. 施工过程3.1 设备组装在施工现场，首先需要进行设备组装。
按照设计方案的要求，将各个部件组装在一起，包括滤袋骨架、滤袋、气箱、除尘风机等。
在组装过程中，需要注意各个部件的安装位置、连接方式等细节。
3.2 设备安装设备组装完成后，将其安装在指定位置。
安装时，需注意设备与周围设备、管道的连接，确保接口紧密、无泄漏。
同时，还需注意设备与地面的固定，可采用螺栓固定或焊接等方式。
3.3 调试和运行设备安装完成后，需要进行调试和运行。
首先进行设备的静态调试，检查各个部件连接是否正常，排除故障。
然后进行设备的动态调试，通过启动设备，观察其运行情况，调整合适的风速和排放浓度。
4. 后期维护4.1 定期维护布袋除尘设备在使用过程中，需要进行定期维护，包括清洁滤袋、更换损坏的滤袋等。
定期维护的频率和方法应根据实际情况进行调整，通常情况下，可按照制定的维护计划进行。
4.2 故障排除在使用过程中，如果出现设备故障，需要及时进行排除。
故障排除的方法包括检查设备各个部件的连接是否松动、损坏，检查电气元件是否正常工作等。
