变电所设计中接地变、消弧线圈及自动补偿装置的原理和选择

变电所设计中接地变、消弧线圈及自动补偿装置的原理和选择

变电所设计中接地变、消弧线圈及自动补偿装置的原理和选择1问题提出随着城市建设发展的需要和供电负荷的增加,许多地方正在城区建设110/10kV终端变电所,一次侧采用电压110kV进线,随着城网改造中杆线下地,城区10kV出线绝大多数为架空电缆出线,10kV配电网络中单相接地电容电流将急剧增加,根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定,3-66KV系统的单相接地故障电容电流超过10A时,应采用消弧线圈接地方式。

一般的110/10kV变电所,其变压器低压侧为△接线,系统低压侧无中性点引出,因此,在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。

210kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题,它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。

并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。

10kV中性点不接地系统(小电流接地系统)具有如下特点:当一相发生金属性接地故障时,接地相对地电位为零,其它两相对地电位比接地前升高√3倍,一般情况下,当发生单相金属性接地故障时,流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大,发出接地信号,值班人员一般在2小时内选择和排除接地故障,保证连续不间断供电。

3系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题,随着电缆出线增多,10kV配电网络中单相接地电容电流将急剧增加,当系统电容电流大于10A后,将带来一系列危害,具体表现如下:3.1当发生间歇弧光接地时,可能引起高达3.5倍相电压(见参考文献1)的弧光过电压,引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏,使小电流供电系统的可靠性这一优点大受影响。

3.2配电网的铁磁谐振过电压现象比较普遍,时常发生电压互感器烧毁事故和熔断器的频繁熔断,严重威胁着配电网的安全可靠性。

站用兼接地变

站用兼接地变

目录第一章绪论 2第二章接地兼站用变压器 3第一节关于接地变压器 3第二节接地兼站用变压器的结构 3第三节中性点经低阻抗接地 5第三章干式变压器的运行与维护 6第一节变压器的正常运行操作 6第二节变压器停送电操作原则 8第三节干式变压器的维护 10第四章接地兼站用变的技术参数 14附:该变压器试验参考箱变第一章绪论我国电力系统中,的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法,没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时,线电压三角形仍然保持对称,对用户继续工作影响不大,并且电容电流比较小(小于10A)时,一些瞬时性接地故障能够自行消失,这对提高供电可靠性,减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展,这中简单的方式已不在满足现在的需求,现在城市电网中电缆电路的增多,电容电流越来越大(超过10A),此时接地电弧不能可靠熄灭,就会产生以下后果。

1)单相接地电弧发生间歇性的熄灭与重燃,会产生弧光接地过电压,其幅值可达4U(U为正常相电压峰值)或者更高,持续时间长,会对电气设备的绝缘造成极大的危害,在绝缘薄弱处形成击穿;造成重大损失。

2)由于持续电弧造成空气的离解,拨坏了周围空气的绝缘,容易发生相间短路;3)产生铁磁谐振过电压,容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。

这些后果将严重威胁电网设备的绝缘,危及电网的安全运行。

为了防止上述事故的发生,为系统提供足够的零序电流和零序电压,使接地保护可靠动作,需人为建立一个中性点,以便在中性点接入接地电阻。

接地变压器(简称接地变)就在这样的情况下产生了。

第二章接地兼站用变压器第一节关于接地变压器接地变就是人为制造了一个中性点接地电阻,它的接地电阻一般很小(一般要求小于5欧)。

另外接地变有电磁特性,对正序负序电流呈高阻抗,绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反,同心柱上两绕组流过相等的零序电流呈现低阻抗,零序电流在绕组上的压降很小。

站用接地变dksc涵义

站用接地变dksc涵义

变电站接地变:提供安全可靠的辅助电源与接地系统站用接地变(DKSC)是指用于变电站内提供辅助电源的接地系统。

它通常采用变压器作为接地变,通过将中性点与地线连接,使得电力系统中的故障电流能够可靠地引入地下,避免对设备造成损坏或影响。

DKSC接地系统还可以提供中性点的偏移功能,以满足系统中对偏移和相位调整的需求。

接地变(DKSC)在电力系统中扮演着重要的角色,它能够将系统中的故障电流引入地下,从而保护设备和人身安全。

在变电站中,接地变可以与主变压器共同工作,为系统提供稳定的电源和可靠的接地。

DKSC接地系统的涵义可以从以下几个方面进行解释:.提供辅助电源:接地变可以为主变提供辅助电源,保障设备的正常运行。

在电力系统中,接地变可以作为备用电源使用,确保设备在异常情况下能够得到及时供电。

.降低短路电流:当电力系统中发生短路故障时,接地变可以降低故障电流的峰值,从而减轻设备损坏程度。

通过将故障电流引入地下,接地变能够有效地保护设备免受损坏。

.偏移功能:DKSC接地系统还具有中性点的偏移功能。

在电力系统中,中性点是指三相交流电的公共点。

通过调整接地变的偏移量,可以实现系统中性点的偏移,以满足系统对偏移和相位调整的需求。

.提高安全性:DKSC接地系统能够将电力系统的故障电流引入地下,避免了故障电流对设备和人身的危害。

这种接地方式提高了电力系统的安全性和可靠性。

.适应不同系统需求:DKSC接地系统可以根据不同系统的需求进行定制。

根据实际情况,接地变的容量、电压等级等参数可以灵活调整,以满足不同系统的运行需求。

综上所述,站用接地变(DKSC)是指在变电站中用于提供辅助电源和接地系统的设备。

它具有降低短路电流、提高安全性、适应不同系统需求等特点。

通过合理配置DKSC接地系统,可以有效地保护设备和人身安全,提高电力系统的可靠性和稳定性。

在实际应用中,DKSC接地系统的设计需要考虑电力系统的具体需求和实际情况。

为了确保接地系统的正常运行和安全性能,需要合理选择接地变的型号、容量和配置方案,并严格按照相关规范进行安装、调试和维护。

35kV站用变兼接地变及接地电阻成套装置技术规范书

35kV站用变兼接地变及接地电阻成套装置技术规范书

光伏发电30MWp工程35kV接地变兼站变及接地电阻柜成套装置技术规范书年月目录供货需求表 (1)1 总则 (2)2项目概况 (2)3项目建设环境条件 (2)4 适用技术标准 (2)5 技术要求 (5)6 供货范围 (6)7 备品、备件及专用工具 (10)8 包装、标识、运输 (11)8.1基本要求 (11)装运标志 (11)8.2特殊要求 (11)9 技术服务 (12)9.1设计资料要求 (12)9.2制造厂工地代表要求 (13)9.3在投标方工厂的检验和监造 (14)9.4投标方负责的培训服务 (14)10 质量保证和试验.............................................................................................................. 错误!未定义书签。

附录A投标人需填写的表格 (17)1.A1 投标人需填写的主要配套部件表 (17)2.A2 技术偏离表 (17)3.A3 备品备件、专用工具表 (17)供货需求表注:外壳颜色由需方指定,与35kV开关柜颜色一致。

特别注意:1、请在接到买方"正式生产通知"后,再安排生产。

2、签协议时,需提供满足施工图设计深度的总装图和基础安装尺寸图(电子版及纸介质)。

1 总则(1)本规范书适用于光伏发电30MWp工程中站用干式变压器设备。

它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。

(2)本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。

投标方应提供符合本规范书、国家相关标准和IEC标准的优质产品。

(3)本规范书所使用的标准如与投标方所执行标准不一致时,应按水平较高标准执行。

(4)如果投标方没有以书面形式对规范书的条文提出异议,则认为投标方提供的产品完全符合本规范的要求。

如有任何异议,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的章节中加以详细描述。

变电站站用变变低零序接线方式分析

变电站站用变变低零序接线方式分析

变电站站用变变低零序接线方式分析摘要:站用变兼接地变是变电站配电系统的重要组成部分,一方面负责提供站内380V交流系统的供电,另一方面为配电系统提供接地方式,在系统接地保护时与故障点形成零序通路。

本文通过一起因站用变兼接地变变低零序CT接线错误引起跳闸事件引出变低零序的接线方式对系统运行的分析,并提出现场整改的措施。

关键词:零序保护;零序CT;交流系统前言根据《广东电网公司变电站站用交流电源系统技术规范》要求:“低压侧中性点直接接地的站用变压器,宜装设下列单相接地短路保护之一:(1)装在站用变压器低压侧中性线上的零序过电流保护;(2)利用高压侧的过电流保护,兼作单相短路保护;(3)保护装置带时限动作于站用变压器各侧断路器跳闸。

”对于6-10kV配电变压器,当利用高压侧过流保护兼做低压侧单相电流保护灵敏系数不满足要求时,大多采用接于低压侧中性线上的零序电流保护,但现场实际施工时,往往由于未能正确安装零序CT的位置,导致保护误动作。

1事故事件简介110kV某某站10kV F25 A线发生瞬时接地故障,接地故障持续692毫秒(未达到零序过流时间0.7秒),接地故障返回前109毫秒#3站用变兼接地变保护低压侧零序过流保护启动,2秒后低压侧零序过流保护动作值达到1.2A,保护动作出口跳高压侧534开关,开关在36毫秒后分闸到位。

F25保护瞬时接地返回后,故障#3站用变兼接地变保护并没有返回。

经过现场分析,F25发生瞬时接地故障,10kV母线非故障相电压抬升,磁通饱和,导致绕组铁芯(铁磁材料)的运行工况变到了非线性区,瞬时故障返回后,因剩磁的影响,逐渐离开非线性区的过程中产生零序电流,造成站用变兼接地变低压侧零序过流保护动作。

同时,低压侧零序保护所用零序CT错误接在中性点引出线靠近负荷侧上,不能正确反映低压侧接地的故障,因高压侧接地故障或负荷不平衡时产生零序电流而引起误动作。

图1 零序CT接于中性线引出线靠近负荷侧2四种典型接线方式故障情况下电流流向图及误动情况分析1.零序CT接于中性点引出线靠近本体侧站用变的中性点抽头出来后经过零序CT后到接地排上,再连上低压电缆。

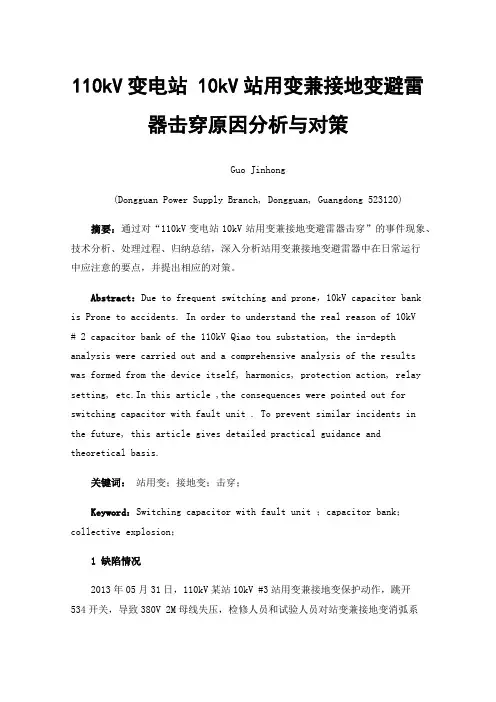

110kV变电站10kV站用变兼接地变避雷器击穿原因分析与对策

110kV变电站10kV站用变兼接地变避雷器击穿原因分析与对策

110kV变电站 10kV站用变兼接地变避雷器击穿原因分析与对策Guo Jinhong(Dongguan Power Supply Branch, Dongguan, Guangdong 523120)摘要:通过对“110kV变电站10kV站用变兼接地变避雷器击穿”的事件现象、技术分析、处理过程、归纳总结,深入分析站用变兼接地变避雷器中在日常运行中应注意的要点,并提出相应的对策。

Abstract:Due to frequent switching and prone,10kV capacitor bank is Prone to accidents. In order to understand the real reason of 10kV# 2 capacitor bank of the 110kV Qiao tou substation, the in-depth analysis were carried out and a comprehensive analysis of the results was formed from the device itself, harmonics, protection action, relay setting, etc.In this article ,the consequences were pointed out for switching capacitor with fault unit . To prevent similar incidents in the future, this article gives detailed practical guidance and theoretical basis.关键词:站用变;接地变;击穿;Keyword:Switching capacitor with fault unit ;capacitor bank;collective explosion;1缺陷情况2013年05月31日,110kV某站10kV #3站用变兼接地变保护动作,跳开534开关,导致380V 2M母线失压,检修人员和试验人员对站变兼接地变消弧系统一次设备进行外观检查和试验后发现#3站变兼接地变本体、接地刀闸、PT 、消弧线圈均无异常情况,而中性点避雷器本体绝缘为0,避雷器已击穿。

风电场升压站接地变压器选型国内外标准对比

风电场升压站接地变压器选型国内外标准对比

风电场升压站接地变压器选型国内外标准对比发布时间:2022-12-15T06:43:19.029Z 来源:《中国建设信息化》2022年16期作者:由琳[导读] 以乌兹别克斯坦某风力发电项目为例由琳山东电力建设第三工程公司,山东青岛,266100摘要:以乌兹别克斯坦某风力发电项目为例,介绍升压站内接地变压器选择时国内规范(DL/T5222)和IEEE规范在接地变容量计算的不同,以及国内和国外项目接地变压器型式的不同。

关键词:风电项目,接地变压器,DL/T5222,IEEE Std C62.92.3 1引言进入21世纪以来,能源和环境问题日益突出。

随着国际社会对能源安全、生态环境、异常气候等问题的日益重视,减少化石能源燃烧,加快开发和利用可再生能源已成为世界各国的普遍共识和一致行动。

目前,全球能源转型的基本趋势是实现化石能源体系向低碳能源体系的转变,最终目标是进入以可再生能源为主的可持续能源时代。

而风电作为技术成熟、环境友好的可再生能源,已在全球范围内实现大规模的开发应用。

近年来,世界风电装机容量以年均30%以上的速度快速增长,风力发电成为许多发达国家和发展中国家调整能源结构,开发利用。

近年来,越来越多的中国企业“走出去”,中国企业在世界各地不同国家和地区开展风电项目EPC总承包业务。

但是国内项目和国外项目在设计理念以及设计规范等方面的差异,很多国家和地区的业主不认可中国的设计理念和相关规范,这就造成中国企业在项目的设计和施工中遇到各种各样的难题,这就中国的企业和相关的设计、施工人员打破原有的习惯,更多的去了解和熟悉国际规范(比如IEC规范和IEEE规范)甚至项目所在国的规范和规程,本文以乌兹别克斯坦某风力发电项目的升压站内接地变的选型为例,简要说明说明国内项目和国外项目接地变容量计算方法和接地变压器型式方面的异同。

2计算过程乌兹别克斯坦风力发电项目的风电机组-箱变接线方式采用一机一变单元接线方式。

接地变兼站用变

接地变兼站用变

目录第一章绪论 (2)第二章接地兼站用变压器 (3)第一节关于接地变压器 (3)第二节接地兼站用变压器的结构 (3)第三节中性点经低阻抗接地 (5)第三章干式变压器的运行与维护 (6)第一节变压器的正常运行操作 (6)第二节变压器停送电操作原那么 (8)第三节干式变压器的维护 (10)第四章接地兼站用变的技术参数 (14)附:该变压器试验参考箱变第一章绪论我国电力系统中,的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法,没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时,线电压三角形仍然保持对称,对用户继续工作影响不大,并且电容电流比拟小〔小于10A〕时,一些瞬时性接地故障能够自行消失,这对提高供电可靠性,减少停电事故是非常有效的。

但是随着电力事业日益的壮大和开展,这中简单的方式已不在满足现在的需求,现在城市电网中电缆电路的增多,电容电流越来越大〔超过10A〕,此时接地电弧不能可靠熄灭,就会产生以下后果。

1〕单相接地电弧发生间歇性的熄灭与重燃,会产生弧光接地过电压,其幅值可达4U〔U为正常相电压峰值〕或者更高,持续时间长,会对电气设备的绝缘造成极大的危害,在绝缘薄弱处形成击穿;造成重大损失。

2〕由于持续电弧造成空气的离解,拨坏了周围空气的绝缘,容易发生相间短路;3〕产生铁磁谐振过电压,容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。

这些后果将严重威胁电网设备的绝缘,危及电网的平安运行。

为了防止上述事故的发生,为系统提供足够的零序电流和零序电压,使接地保护可靠动作,需人为建立一个中性点,以便在中性点接入接地电阻。

接地变压器〔简称接地变〕就在这样的情况下产生了。

第二章接地兼站用变压器第一节关于接地变压器接地变就是人为制造了一个中性点接地电阻,它的接地电阻一般很小〔一般要求小于5欧〕。

另外接地变有电磁特性,对正序负序电流呈高阻抗,绕组中只流过很小的励磁电流。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录第一章绪论 (2)第二章接地兼站用变压器 (3)第一节关于接地变压器 (3)第二节接地兼站用变压器的结构 (3)第三节中性点经低阻抗接地 (5)第三章干式变压器的运行与维护 (6)第一节变压器的正常运行操作 (6)第二节变压器停送电操作原那么 (8)第三节干式变压器的维护 (10)第四章接地兼站用变的技术参数 (14)附:该变压器试验参考箱变第一章绪论我国电力系统中,的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法,没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时,线电压三角形仍然保持对称,对用户继续工作影响不大,并且电容电流比拟小〔小于10A〕时,一些瞬时性接地故障能够自行消失,这对提高供电可靠性,减少停电事故是非常有效的。

但是随着电力事业日益的壮大和开展,这中简单的方式已不在满足现在的需求,现在城市电网中电缆电路的增多,电容电流越来越大〔超过10A〕,此时接地电弧不能可靠熄灭,就会产生以下后果。

1〕单相接地电弧发生间歇性的熄灭与重燃,会产生弧光接地过电压,其幅值可达4U〔U为正常相电压峰值〕或者更高,持续时间长,会对电气设备的绝缘造成极大的危害,在绝缘薄弱处形成击穿;造成重大损失。

2〕由于持续电弧造成空气的离解,拨坏了周围空气的绝缘,容易发生相间短路;3〕产生铁磁谐振过电压,容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。

这些后果将严重威胁电网设备的绝缘,危及电网的平安运行。

为了防止上述事故的发生,为系统提供足够的零序电流和零序电压,使接地保护可靠动作,需人为建立一个中性点,以便在中性点接入接地电阻。

接地变压器〔简称接地变〕就在这样的情况下产生了。

第二章接地兼站用变压器第一节关于接地变压器接地变就是人为制造了一个中性点接地电阻,它的接地电阻一般很小〔一般要求小于5欧〕。

另外接地变有电磁特性,对正序负序电流呈高阻抗,绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反,同心柱上两绕组流过相等的零序电流呈现低阻抗,零序电流在绕组上的压降很小。

也既当系统发生接地故障时,在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗,而对零序电流来说,由于在同一相的两绕组反极性串联,其感应电动势大小相等,方向相反,正好相互抵消,因此呈低阻抗。

接地变的工作状态,由于很多接地变只提供中性点接地小电阻,而不需带负载。

所以很多接地变就是属于无二次的。

接地变在电网正常运行时,接地变相当于空载状态。

但是,当电网发生故障时,只在短时间内通过故障电流,中性点经小电阻接地电网发生单相接地故障时,高灵敏度的零序保护判断并短时切除故障线路,接地变只在接地故障至故障线路零序保护动作切除故障线路这段时间内起作用,其中性点接地电阻和接地变才会通过电流。

根据上述分析,接地变的运行特点是;长是空载,短时过载。

总之,接地变是人为的制造一个中性点,用来连接接地电阻。

当系统发生接地故障时,对正序负序电流呈高阻抗,对零序电流呈低阻抗性使接地保护可靠动作。

第二节接地兼站用变压器的结构由前面所述,在三角形接线的配电系统,要造成系统的中性点,必须接入接地变压器。

接地变压器有二种:Z型接地变压器〔ZN、ZN,yn〕和星形/三角形接线变压器〔YN,d〕。

现在,多用Z型接地变压器,其中性点可接入消弧线圈。

Z型接地变压器,在结构上与普通三相芯式电力变压器相同,只是每相铁芯上的绕组分为上、下相等匝数的两局部,接成曲折形连接。

接线方式不同,又分为ZN,yn1和ZN,yn11两种形式。

Z型接地变压器同一柱上两半局部绕组中的零序电流方向是相反的,因此零序电抗很小,对零序电流不产生扼流效应。

当Z型接地变压器中性点接入消弧线圈时,可使消弧线圈补偿电流自由地流过,因此Z型变压器广为采用作接地变压器。

Z型接地变压器,还可装有低压绕组,接成星形中性点接地〔yn〕等方式,作为所用变压器使用。

Z型接地变压器有油浸式和干式绝缘两种,其中树脂浇注式是干式绝缘的一种。

接地变压器原理图:〔a〕 (b)图1 三相Z型接地变压器接线原理图接地变压器采用Z型接线〔或者称曲折型接线〕,即每一相线圈分别绕在两个磁柱上,两相绕组产生的零序磁通相互抵消,因而Z型接地变压器的零序阻抗很小〔一般小于10Ω〕,空载损耗低,变压器容量可以利用90%以上。

而普通变压器零序阻抗要大很多,消弧线圈容量一般不应超过变压器容量的20%,由此可见,Z型接线的变压器作为接地变压器是一种比拟好的选择。

一般系统不平衡电压较大时,Z型变压器的三相绕组做成平衡式,就可以满足测量需要。

当系统不平衡电压较小时〔例如全电缆网络〕,Z型变压器的中性点要做出30V~70V的不平衡电压以满足测量需要。

接地变压器除可带消弧线圈外,也可带二次负载,代替站用变。

在带二次负载时,接地变压器的一次容量应为消弧线圈容量与二次负载容量之和。

该次购进的为一台站用兼接地变压器,型号为DKSCB-1200/35-800/0.4。

在电场的设计中,380V母线分Ⅰ、Ⅱ两段,设分段开关,#1、#2站用兼接地变互为暗备用接线,对于成组出现的负荷,如USP电源、直流系统电源、二次交流屏电源等均分别接于Ⅰ、Ⅱ母线上。

根据负荷计算,站用变容量选择为120KVA,由于本工程需预留两台800KVA/380V柴油发电机,该发电机将分别接在两段380V母线上,分别通过#1和#2站用变压至35KV,送至风电场偏航电机用电,因此站用变容量均按800KVA选择。

根据短路容量的大小接地变容量选择为400KVA。

所以该变压器的总容量设为1200KVA。

第三节中性点经低阻抗接地在以电缆为主体的35KV、10KV电网,由于电缆的对地电容较大,随着线路长度的增加,单相接地电容电流也随之增大,采用消弧线圈补偿的方法很难有效地熄灭接地处的电弧。

同时由于电缆线路发生瞬时性故障的概率很小,如带单相接地故障运行时间过长,很他那个一造成故障扩大而形成相间短路,使设备进一步损坏,甚至引起火灾。

考虑到供电可靠性的要求,故障时暂态电压、暂态电流对设备的影响,对通信线路的影响,继电保护的技术要求以及本地的运行经验等,可采用经低值电阻的接地方式。

采用该方式时,为限制接地相的电流,减少对周围通信线路的干扰,中性点接地电阻的大小以限制接地相电流不超过600~1000A的范围内为宜。

第三章干式变压器的运行与维护第一节变压器的正常运行操作1.变压器运行前的检查1)检查运输时拆卸的附件是否已全部安装就位。

2)检查所有紧固件、连接件、标准件是否松动,并重新紧固一次。

3)检查温控设备以及其他辅助器件能否正常运行。

4)检查变压器的箱体是否可靠接地、铁心装配是否有一点可靠接地。

2.运行前的试验1)测量绕组在各个分接位置的直流电阻值。

2)检测各个分接位置的电压比与铭牌是否相符。

3)测定绕组的极性和联结组标号。

4)折去铁心接地片,用2500V兆欧表检测铁心的绝缘状况,符合要求后装好接地片,检测铁心接地是否良好〔铁心有且只能一点接地〕。

用2500V兆欧表检测变压器高压对地、低压对地及高压对低压的绝缘状况。

如果所得数据达不到要求,此时变压器需经枯燥处理。

枯燥处理的方法视现场条件而定,最简单的方法可以用热风枯燥或红外线灯烘烤或两者兼用。

此时,加温不可急骤,要缓慢,保持变压器周围的环境温度在60℃~80℃。

枯燥处理一段时间后。

待绝缘至少恢复到表1的规定后,变压器可以投入运行。

不经枯燥处理的变压器〔20kV级及以下〕可以投入运行的绝缘要求见表1表1注:测试条件温度为15℃~30℃,湿度为≤ 90 %。

5)2.5 如要进行工频耐压试验,其试验值为出厂试验值的100%。

变压器必须在温控器与传感插头别离前方可进行耐压试验。

6)2.6 如是有载调压变压器,请按有载调压开关说明书,进行必要的检测和调试。

3.试运行经过检查和测试,变压器一切正常后,可以投入试运行。

1)变压器投入运行前,且正确使用温控和温显设备。

2)再一次检查变压器的分接位置是否与铭牌和分接位置标志牌相一致。

3)检查变压器相序与电网相序是否一致。

4)在确定保护装置已经投入的情况下,变压器进行3次全电压空载合闸,进一步使变压器承受操作过电压和激磁涌流〔瞬间峰值可达10倍的变压器额定电流〕的考验。

两次电压冲击之间间隔应大于5分钟。

无异常情况后,可以空载运行24小时。

5)当为有载调压变压器时,应将有载分接开关作一次循环操作,检查变压器输电压是否合符要求,开关操作是否正常〔在空载的情况下〕。

带上负载后,注意观察温度显示是否正常,在三相负载平衡的情况下,三相温度应相差不大。

6)所有这些检测过程都应该做好记录,存档备查。

在枯燥、清洁的环境中、在正常负荷情况下,本产品不用维护。

平时应着重注意以下几个方面:1)经常观察负荷情况和变压器的温度情况。

2)如发现有过多的灰尘聚集,应在可断电的情况下用枯燥、清洁的压缩空气来去除这些灰尘。

3)本产品停运后,经绝缘检测,无异常情况可直接带负荷投入运行。

4)注意本产品的温控器设定和调节。

5)无激磁调压的变压器,在完全脱离电网〔高、低压侧均断开〕的情况下,用户可根据当时电网电压的上下按分接位置进行三相同时调节。

6)有载调压变压器,当电网电压波动时,可在负载的情况下,通过自动控制器或电动、手动操作来改变线圈匝数,从而稳定输出电压。

7)根据环境温度和初始负载状态,变压器允许短时过载运行。

8)变压器的附件,如温度控制器、开关等的使用,请参阅有关说明书,在附件调试正常后,先将变压器投入运行,再将附件投入运行。

1)温度控制器〔及风机〕的电源应通过开关屏获得,而不要直接接在变压器上。

2)变压器投入运行前,必须对变压器室的接地系统进行认真的检查。

3)变压器外壳的门要关好,以确保用电平安。

4)变压器室要有防小动物进入的措施,以免发生意外事故。

5)工作人员进入变压器室一定要穿绝缘鞋。

注意与带电局部的平安距离,不要触摸变压器。

6)如发现变压器噪声突然增大,应立即注意变压器的负荷情况和电网电压情况,加强观察变压器的温度变化,要及时与有关人员联系获取咨询。

7)变压器隔3~5年应检查一次。

此时也可以做一些预防性试验。

8)变压器的安装、试验、操作和维护必须由有资格的专业人员承当。

第二节变压器停送电操作原那么1、变压器的停送电必须使用断路器而不能用隔离开关,对空载变压器也如此。

变压器的空载电流较大,且为纯感性电流。

大容量变压器空载电流是其额定电流O.6%~4%,中小容量变压器更大达额定电流的5%~11%。

用隔离开关切断变压器空载电流所产生的电弧,有时可能大大超过隔离开关的自然灭弧能力而拉不开,甚至引起弧光短路。

因此,要尽量用断路器接通或切断变压器回路。
