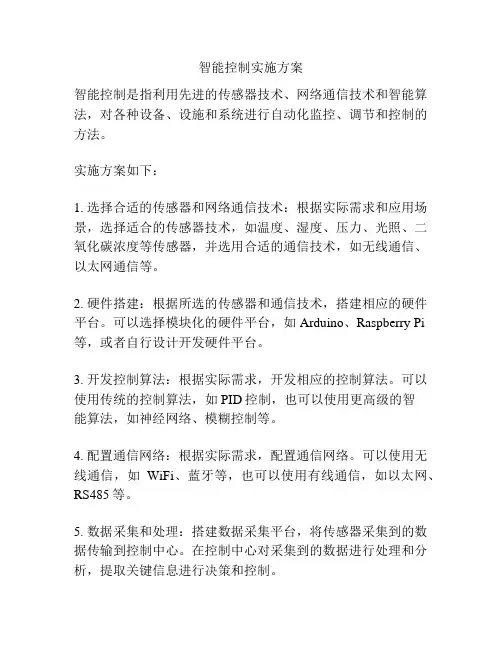

智能控制实施方案

智能控制实施方案

智能控制实施方案智能控制是指利用先进的传感器技术、网络通信技术和智能算法,对各种设备、设施和系统进行自动化监控、调节和控制的方法。

实施方案如下:1. 选择合适的传感器和网络通信技术:根据实际需求和应用场景,选择适合的传感器技术,如温度、湿度、压力、光照、二氧化碳浓度等传感器,并选用合适的通信技术,如无线通信、以太网通信等。

2. 硬件搭建:根据所选的传感器和通信技术,搭建相应的硬件平台。

可以选择模块化的硬件平台,如Arduino、Raspberry Pi 等,或者自行设计开发硬件平台。

3. 开发控制算法:根据实际需求,开发相应的控制算法。

可以使用传统的控制算法,如PID控制,也可以使用更高级的智能算法,如神经网络、模糊控制等。

4. 配置通信网络:根据实际需求,配置通信网络。

可以使用无线通信,如WiFi、蓝牙等,也可以使用有线通信,如以太网、RS485等。

5. 数据采集和处理:搭建数据采集平台,将传感器采集到的数据传输到控制中心。

在控制中心对采集到的数据进行处理和分析,提取关键信息进行决策和控制。

6. 控制策略优化:根据实际应用需求,对控制策略进行优化。

可以根据历史数据和实时数据,不断调整控制参数,提高控制效果和能效。

7. 实时监控和远程控制:利用云平台和移动通信技术,实现对控制系统的实时监控和远程控制。

可以通过手机、平板电脑等移动设备,随时随地对系统进行监控和控制。

8. 安全保护和故障处理:在实施智能控制系统的过程中,要注意安全保护措施。

例如,设置合理的访问权限,加密通信数据,防止系统被黑客攻击。

同时,建立故障处理机制,及时处理可能出现的故障,保证系统的正常运行。

9. 培训和维护:为用户提供培训和技术支持,使其能够熟练使用和维护智能控制系统。

定期进行系统维护,更新软件和升级硬件,保持系统的稳定性和性能。

通过以上实施方案,可以使智能控制系统能够实现对各种设备、设施和系统的自动化监控、调节和控制,提高效率、节能、减少人工干预,提升生产和服务质量。

模块化自动控制远程实验平台的设计与实践

模块化自动控制远程实验平台的设计与实践

实 验 技 术 与 管 理 第36卷 第7期 2019年7月Experimental Technology and Management Vol.36 No.7 Jul. 2019ISSN 1002-4956 CN11-2034/TDOI: 10.16791/ki.sjg.2019.07.037模块化自动控制远程实验平台的设计与实践胡文山,关世琦,周 洪,雷忠诚(武汉大学 电气与自动化学院,湖北 武汉 430072)摘 要:为实现实验设备的在线共享和实验教学的多元化发展,设计了基于Web 的无插件自动化控制远程实验平台。

该平台的设计包括硬件、软件、控制算法和系统部署,均采用模块化设计,平台规模和功能可以根据需求进行组合。

通过风扇控制系统的搭建,展现该设计方法在实验平台搭建、扩展和维护上的突出效果。

该平台结合MOOC 在线实验课程,丰富了教学内容,取得了较好的教学效果。

关键词:自动控制;网络化控制;实验平台;远程实验室;模块化设计中图分类号:TP391.9 文献标识码:A 文章编号:1002-4956(2019)07-0155-05Design and practice of remote experiment platform formodular automatic controlHU Wenshan, GUAN Shiqi, ZHOU Hong, LEI Zhongcheng(School of Electrical Engineering and Automation, Wuhan University, Wuhan 430072, China)Abstract: In order to realize the online sharing of experimental equipment and the diversified development of experimental teaching, a remote experimental platform for plug-in-free automatic control based on Web is designed. The design of the platform includes hardware, software, control algorithm and system deployment, all of which adopt modular design. The scale and function of the platform can be combined according to requirements. In combination with MOOC online experiment courses, this platform greatly enriches the teaching content and achieves better teaching effect.Key words: automatic control; Web-based control; experiment platform; remote control laboratory; modular design近些年,我国高等教育在线课程建设快速发 展[1-2];然而在线实验课程却难以满足教学的需求。

plc实习报告范文6篇

plc实习报告范文6篇

plc实习报告范文6篇plc实习报告范文篇一:第一部分实习相关说明引言在李应森老师的指导下我们进行了为期两周的PLC综合实习,本次实习在电信楼一楼PLC实验室进行。

两周繁忙的实践学习,让我们第一次接触到了PLC和变频器综合控制系统,通过对该装置的认识,原理的了解,接线以及设计方案和具体调试,整个过程真可谓受益匪浅。

一.实习目的1、掌握可编程序控制器的方法。

2、熟悉基本指令与应用指令以及实习设备的使用方法。

3、掌握变频器主要参数设置。

4、掌握PC机、PLC和变频器之间的通信技术。

5、掌握WINCC组态软件的使用。

6、理论联系实际提高学生分析问题和解决问题的能力。

二.实习要求1、认真阅读此指导书,了解PLC系统组成和工作原理。

2、实习前理清好实习内容的思路以及所要使用的方法。

3、能够独立完成PLC和变频器之间的硬件接线。

4、测试通信连接正常。

5、学习可编程序控制器的STEP7编程软件及变成语言,试编辑简单的电动机控制应用程序。

6、通过调试来发现问题和解决问题。

7、验证程序的最终实现结果是否符合要求。

8、认真写实习报告。

三.实习任务1、将变频器和PLC通过导线进行连接。

通过变频器的控制面板进行参数设置。

根据I/O的定义,编写PLC程序,实现通过操作面板控制交流异步电动机起动,停止,正反转切换,并监视电动机的故障和运行状态。

2、做WINCC画面,将WINCC与PLC相连,实现在WINCC上对变频器的监控。

除了控制电动机起动,停止,正反转切换,监视电动机的故障和运行状态外,还要在WINCC画面上进行频率给定以及对实际频率的监视。

四.实习方法1、通信方式有两种:(1)通过MPI通信实现。

(2)通过Profibus-DP实现。

2、控制方式有两种:(1)本地的操作面板控制。

(2)远程的Wincc画面监控。

五.实习地点校内PLC实习基地,即在电信学院一楼PLC实验室。

六.安全注意事项1、电动机很危险,注意在电动机运行期间要远离电动机。

电气设计工程师面试题及答案

电气设计工程师面试题及答案

电气设计工程师面试题及答案1.请描述一下你在电气设计方面的工作经验,并列举你主导完成的一项重要项目。

在我过去的工作中,我积累了丰富的电气设计经验。

其中,我领导并成功完成的一个重要项目是设计和实施一套先进的电气控制系统,用于提高生产线效率。

我负责从初步概念到最终实施的全过程,确保系统稳定、高效运行。

2.请解释电气设计中的PLC编程的重要性,以及你如何应对复杂系统中的PLC编程挑战。

PLC编程在电气设计中扮演关键角色,负责控制和监控设备。

我在多个项目中成功运用PLC编程,优化控制逻辑,提高生产效率。

在面对复杂系统时,我注重模块化设计,采用结构化编程方法,确保系统稳定性和可维护性。

3.你如何在设计电气系统时确保符合相关的法规和标准?请提供具体的例子。

我始终严格遵守相关法规和标准,例如NEC、IEC等。

在之前的项目中,我负责设计电气系统,确保其符合当地电气安全法规,并通过了相关认证。

通过不断更新自己的知识,我保持对最新法规的了解,以确保设计符合最新标准。

4.在电气设计中,如何有效地处理电磁干扰和地线干扰?处理电磁干扰和地线干扰需要系统性的方法。

我在设计中采用屏蔽技术和合适的接地方法,以降低电磁干扰。

在一个特定项目中,我成功应用了隔离变压器和滤波器,有效减少了系统中的地线干扰,确保信号传输的稳定性。

5.请说明你在电气设计中如何考虑能效和可持续性。

在我的设计中,我注重采用高效能源管理和先进的电气设备,以降低能耗并提高可持续性。

在一个项目中,我引入了智能节能控制系统,通过实时监测能源消耗,调整设备运行模式,有效减少了电力浪费。

6.请描述你在面对紧急故障时的应急处理能力,特别是在没有手册或明确指导的情况下。

在紧急故障情况下,我首先迅速定位问题源,采用逻辑推理和仪器测量等手段快速判断。

一次项目中,我们面临一台关键设备故障,没有详细手册。

通过仔细分析电路结构,我成功识别并修复了故障,确保了生产线的正常运行。

7.请谈谈你对电气安全的理解,并分享你在设计中如何确保工作环境的安全。

产品设计的模块化方法与实践

产品设计的模块化方法与实践

产品设计的模块化方法与实践随着科技和行业的发展,产品设计变得越来越复杂,需要更多的功能和可定制性。

在这样的情况下,模块化设计成为一种非常有效的方法,能够帮助设计师更好地实现产品的功能扩展、定制化和维护。

本文将探讨产品设计的模块化方法及其实践,分析模块化设计的优势,并介绍模块化设计在实际产品开发中的应用。

模块化设计是指将产品分解为多个独立的模块,并通过标准化接口进行连接和交互,从而实现模块之间的相互作用。

模块化设计不仅能够降低产品的设计复杂度,提高设计效率,还可以实现产品功能的快速拓展和升级。

在产品设计中,常见的模块化方法包括硬件模块化和软件模块化两大方面。

首先我们来看硬件模块化。

在硬件设计中,模块化方法通常包括将产品拆分为多个独立的功能模块,比如电路板、传感器模块、控制模块等。

每个模块都具有标准化的接口和通信协议,能够方便地进行连接和替换。

这样一来,即使产品需要增加新的功能,只需添加对应的模块即可,不需要重新设计整个产品,大大提高了产品的灵活性和可升级性。

智能手机的设计中采用了模块化的方法,使得用户可以根据自己的需求更换不同功能的模块,例如摄像头模块、电池模块等。

软件模块化也是非常重要的。

在软件设计中,模块化方法可以将整个软件系统分解为多个相互独立的模块,每个模块都实现一个特定的功能。

这样的设计有利于团队合作开发,每个人可以负责独立的模块,提高了开发效率。

软件模块化还使得系统更易于维护和升级,因为只需要更新或替换需要修改的模块,不会影响到整个系统的运行。

操作系统中的模块化设计使得用户可以通过安装不同的模块来扩展系统功能,而不需要对整个系统进行重新编译。

除了硬件和软件模块化,还有许多其他方面也可以应用模块化方法,比如产品外观设计、结构设计等。

汽车制造商可以将汽车的外观进行模块化设计,用户可以根据个人喜好进行外观组合,从而实现个性化定制。

在实际的产品开发中,模块化设计方法已经得到了广泛的应用。

工业机器人的设计中,模块化方法使得不同的机械臂、传感器等模块可以灵活组合,以满足不同的工厂生产需求。

基于PLC的电机控制系统设计

基于PLC的电机控制系统设计

基于PLC的电机控制系统设计自动化控制技术的革新随着工业自动化的发展,电机控制系统在各个领域的应用日益广泛。

基于PLC(可编程逻辑控制器)的电机控制系统设计应运而生,为电机控制提供了智能化、自动化的解决方案。

本文将详细介绍基于PLC的电机控制系统设计的原理、方法和实际应用,以期为自动化控制技术的革新提供有益的参考。

首先,我们需要了解PLC的基本概念。

PLC是一种可编程逻辑控制器,具有高度可靠性、灵活性和可扩展性。

它可以根据用户的编程逻辑对输入信号进行处理,并输出控制信号,实现对设备的自动控制。

在电机控制系统设计中,PLC可以实现对电机的精确控制,提高控制效率和准确性。

基于PLC的电机控制系统设计主要包括以下几个部分:1. 系统硬件设计:硬件设计是PLC控制系统的基础。

在硬件设计中,需要选择合适的PLC型号、输入输出模块、电源模块等,以满足系统的功能和性能要求。

此外,还需要考虑系统的抗干扰能力,确保在复杂的电磁环境中稳定工作。

2. 系统软件设计:软件设计是PLC控制系统的核心。

在软件设计中,需要编写PLC的梯形图程序,实现对电机的控制逻辑。

梯形图程序应能够根据输入信号的变化,自动调整电机的运行状态,实现电机的精确控制。

3. 系统集成与调试:系统集成是将PLC控制系统与其他设备(如电机、传感器等)相结合的过程。

在系统集成中,需要确保PLC控制系统与其他设施的正常通信和数据交换。

调试则是确保PLC控制系统按照预期工作,包括功能测试、性能测试等。

在实际应用中,基于PLC的电机控制系统具有以下优势:1. 高度可靠性:PLC具有高度可靠性,能够在恶劣的环境下稳定工作,确保电机控制系统的正常运行。

2. 灵活性:PLC控制系统易于编程和修改,可以根据实际控制需求调整控制策略。

3. 可扩展性:PLC控制系统具有良好的可扩展性,可以随时增加或减少控制功能,适应不断变化的控制需求。

4. 易于维护:PLC控制系统采用模块化设计,故障诊断和维护方便,降低了系统的维护成本。

设备技术方案

设备技术方案

设备技术方案引言本篇文档将介绍一种设备技术方案,该方案基于先进的硬件和软件技术,旨在提供高效、可靠和智能的设备解决方案。

我们将详细介绍方案的架构、硬件要求、软件要求以及其它相关细节。

架构设备技术方案采用模块化设计,包含硬件和软件两个核心部分。

硬件部分主要负责数据采集、处理和传输,软件部分则负责数据分析、管理和控制。

硬件部分硬件部分由以下模块组成: - 传感器模块:用于采集环境数据,包括温度、湿度、光照等。

- 控制模块:负责对设备进行控制和管理。

- 数据存储模块:用于存储采集到的数据。

- 通信模块:用于与上层系统进行数据传输。

软件部分软件部分由以下模块组成: - 数据分析模块:对采集到的数据进行分析,提取有用的信息。

- 数据管理模块:负责数据的存储、查询和管理。

- 远程控制模块:可以通过网络对设备进行远程控制和监控。

- 用户界面模块:提供直观、易用的用户界面,方便用户操作和管理设备。

硬件要求为了实现设备技术方案,硬件需要具备以下要求: - 高性能的传感器,能够准确、快速地采集环境数据。

- 强大的控制模块,能够灵活地控制和管理设备。

- 大容量的数据存储模块,能够存储大量的采集数据。

- 高速的通信模块,能够快速、稳定地与上层系统进行数据传输。

软件要求为了实现设备技术方案,软件需要具备以下要求: - 强大的数据分析能力,能够对大规模的数据进行快速分析和处理。

- 高效的数据管理能力,能够对数据进行存储、查询和管理。

- 安全可靠的远程控制功能,能够确保设备远程控制的安全性和可靠性。

- 直观、易用的用户界面,方便用户进行操作和管理。

其它相关细节除了上述硬件和软件要求外,设备技术方案还需要考虑以下相关细节: - 设备的安装和部署方式。

- 设备的供电方式。

- 设备的维护和管理方法。

- 设备的性能评估和优化方法。

结论本文详细介绍了一种设备技术方案,从架构、硬件要求、软件要求以及其它相关细节进行了全面的阐述。

《2024年OneNET云平台下基于WiFi的智能家居监控系统的设计与实现》范文

《2024年OneNET云平台下基于WiFi的智能家居监控系统的设计与实现》范文

《OneNET云平台下基于WiFi的智能家居监控系统的设计与实现》篇一一、引言随着物联网技术的飞速发展,智能家居系统逐渐成为人们生活中不可或缺的一部分。

OneNET云平台以其强大的数据处理能力和广泛的设备连接能力,为智能家居系统的设计与实现提供了良好的平台。

本文将详细介绍在OneNET云平台下,基于WiFi 技术的智能家居监控系统的设计与实现过程。

二、系统设计1. 硬件设计智能家居监控系统的硬件部分主要包括传感器、执行器、WiFi模块以及微控制器等。

传感器用于采集环境数据,执行器用于控制家居设备的开关,WiFi模块用于与OneNET云平台进行数据传输,微控制器则负责协调各部分的工作。

在硬件设计过程中,我们采用了低功耗设计,以延长系统的使用寿命。

同时,为了确保系统的稳定性和可靠性,我们还对硬件进行了严格的测试和优化。

2. 软件设计软件部分主要包括嵌入式系统的程序设计以及与OneNET云平台的通信协议设计。

在嵌入式系统程序中,我们需要实现传感器数据的采集、处理以及执行器的控制等功能。

同时,我们还需要设计一套与OneNET云平台通信的协议,以便将数据上传至云平台并进行远程控制。

在软件设计过程中,我们采用了模块化设计思想,将程序分为多个功能模块,以便于维护和扩展。

此外,我们还采用了加密技术,以保障数据传输的安全性。

3. 云平台设计OneNET云平台作为智能家居监控系统的数据中心,负责存储和处理传感器数据,并提供远程控制功能。

在云平台设计中,我们需要实现数据存储、数据处理、远程控制以及用户界面等功能。

为了确保数据的可靠性和安全性,我们在云平台中采用了数据备份和容灾技术。

同时,我们还提供了丰富的API接口,以便用户自定义开发和控制智能家居系统。

三、系统实现1. 硬件实现在硬件实现过程中,我们首先选择了合适的传感器、执行器、WiFi模块和微控制器等硬件设备。

然后,根据设计图纸进行电路设计和制作。

最后,进行硬件测试和优化,确保系统的稳定性和可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

规模硬件模块化智能控制方法和实践
1 对规模硬件模块化总体结构的分析
每个硬件设备后集成一个对这种设备进行信息采集和控制的电路板,该电路板是由单片机来进行管控的,由COM口接入通信的集线器。

集线器也是由单片机进行管控的,经过COM口被接入上位机。

这里所说的上位机就是工控PC机,它是接收应用层计算机设备的应用系统,通过将COM口接收的采集数据用太网发往应用层的计算机系统中,从而实现应用层计算机与上位机网线的有机连接。

2 对规模硬件模块化智能控制方法的相关研究
上位机需要先识别系统内的单元设备,然后才能采用优先控制策略。

通过将通信集线器与COM口连接,对实时性能进行优化,并在对相关设备进行管控的过程中,根据设备的运行信息对设备运行趋势做出的判断,从而确定非线性的控制方向。

2.1 上位机对单元设备的识别
单元设备是由该单元设备单片机确定的,上位机在初始化时对单元设备进行识别,从而确定单元设备。

详细识别流程如下:(1)上位机向通信集线器发送查询信息;
(2)延时;
(3)上位机成功读取通信集线器回送的字节信息,从而获取单片机的ID;
(4)将以上流程重复操作,一直到256个端口被成功查询完为止。

2.2 关于规模硬件控制量的非线性控制分析
2.2.1 非线性控制的重要性
模拟输出量本身属于非线性的,是由于硬件实现误差或者硬件设备磨损而造成的。

所以需要上位机对应用层给出的数据信息
进行修正。

2.2.2 非线性控制表
非线性控制表是进行非线性控制的基础,在非线性控制的环节中,工作人员表示,每个模拟输出量都对应一个非线性的控制表,如表1所示为非线性控制表的结构图。

其中需要满足的条件是:v0≤v1≤vn,由于非线性的控制表是存储在上机位磁盘中,所以在进行系统初始化的时候,一定是由上机位负责加载的。

3 关于非线性控制方法的相关研究
(1)模拟输出量指向刻度的控制过程为:送入单元设备中。

在此过程中,上位机函数需要根据图1,并对U做出非线性的处理,从而得出对应V的值,最后一步就是将V转变成相应的单片机信息。

(2)模拟输出量U的采集过程为:S1,读取的数据为d,,根据上位机的函数依据表对v做出非线性的处理,得出对应的U 值,同時函数fmt(d)将单片机的协议数据转变为V。

(3)对相关设备的运行趋势进行深入的分析与研究。

需要对函数U2V(U)和函数V2U(V)进行正向修正还是逆向修正的思考,在此过程中一定要依据对设备运行趋势预测,同时根据设备的主要特点并利用上位机,及时记录设备运行历史信息,做出科学合理的判断,从而确定非线性控制方向。

4 对协议与软件的相关分析
4.1 上位机与应用层采用UDP的协议,以下是对该协议定义的详细分析
(1)利用上位机向单元设备及时传输数据包,字节0:是写入的主要标志(2);字节1.端口ID;控制数据。

(2)单元设备向上位机发送数据包。

字节0…23;数据采集。

4.2 类ADIO
(1)Load:解析存储的文件并设置相应的数据成员。

其中为规模硬件控制量的存储区域。

(2)R ecv:根据接收应用层的数据包,置。

(3)Send():根据fromtTos发送。

4.3 上位机总体结构的分析
上位机控制程序需要考虑的影响因素为:
(1)关于分离变化,其控制程序主要分为固定,重用部分和依赖硬件系统的动态部分。

(2)分离应用层计算机与上位机网络拓扑配置的变化。

(3)实现对COM口的管理,以便于提供实时性。

在控制系统的结构分析中,需要根据具体设备的控制方法进行重定义,创建动态的单元设备静态方法。

(4)关于隔离网络变化的分析
通常情况下网络传输配置都被应用在上位机和分离层的通信变化中,接下来对配置文件做出研究:
M1,
N1]
FROM=<x1> T0= <y1> PERIOD(MS)<t1></t1> </y1> </x1>

FROM<xn> T0= <yn> PERIOD(MS)<tn></tn> </yn> </xn>
在此过程中,M1,N1,分别为系统模拟输出量,模拟输出量;X1,Y1为反射内存信息的序号,其中T1作为信息发送的周期。

4.4 类Cmm和CmmWR
(1)Cmm:以序号iCmm作为输入,其创建的速率为brate 的COM口句柄hCmm。

(2)发数据
(3):收数据。

4.5 关于类Device的研究
(1)由于静态数据的主要成员是newOperators,而且该成员是由256个元素函数组成的指针数组,所以可以用它来创建单元设备控制。

(2)静态的方法:
(3):
S2:调用
S3=调用完成。

5 结束语
综上所述,此次研究的技术有效的解决了布线复杂和测试困难的问题,从而实现了相关设备的模块化控制。

这种技术不但为系统开发与维护的相关工作提供了参考,而且由于它的适应能力较强,因此被广泛用于管理数量较大的硬件设备的控制工作中。

这种技术能够对多个COM口进行并行控制,从而有效解决了串行传输和系统设备实时性这两者之间的矛盾;实现了同类复用;系统规模方便扩充;实现了硬件控制量与雷达系统、航电仿真系统等之间的硬件数据传输。
