第一篇磨煤机使用和操作说明 (1)
中速磨煤机安全操作规程
中速磨煤机安全操作规程中速磨煤机安全操作规程一、前言中速磨煤机是一种用于煤粉磨碎的设备，广泛应用于电力、冶金、化工等行业。
为了确保操作人员和设备的安全，减少事故的发生，制定并严格遵守中速磨煤机的安全操作规程是非常重要的。
本文将介绍中速磨煤机的安全操作规程，希望能对操作人员提供相关指导。
二、设备安装1. 严格按照设备说明书进行设备安装，确保设备的稳固和牢固。
2. 安装时确保设备与周围设备和管线有足够的距离，以确保操作的安全。
三、操作前的准备工作1. 检查设备的各个零部件是否完好，如有损坏或松动应及时进行维修和调整。
2. 确保操作人员已经接受过相关的安全培训，并具备相应的资格证书。
3. 清理设备周围的杂物，确保操作区域干净整洁。
4. 检查电气线路是否正常，电气设备是否完好。
5. 确保设备的润滑油和冷却水等运行部件充足。
四、操作步骤1. 首先进行试运行，确保设备运行正常，无异常噪音和振动。
2. 打开进料阀门，将煤粉送入中速磨煤机。
注意避免过量进料，以防止设备堵塞。
3. 打开磨辊驱动装置，开始磨煤机的工作。
注意观察设备的运行情况，防止设备出现异常。
4. 当设备运行一段时间后，应进行设备的冷却和检查。
确保冷却水量正常，冷却器无堵塞。
5. 在设备停机前，应先关闭磨辊驱动装置，待设备停止运行后再关闭进料阀门。
6. 定期清理设备内部和周围的煤粉和杂物，防止堵塞和积灰。
7. 进行日常检查和保养，确保设备的正常运行。
五、安全注意事项1. 操作人员严禁在设备运行时进行维修或调整，必须停机后方可进行。
2. 操作人员应佩戴符合规定的劳动防护用品，如安全帽、防尘口罩、防护手套等。
3. 操作人员应时刻保持清醒和专注，禁止酒后操作设备。
4. 不得擅自改变设备的工作参数和设定值，如有需要应由专业人员进行调整。
5. 定期进行设备的维护保养和巡检，及时发现和排除隐患。
六、事故应急处理1. 一旦发生设备异常情况，应立即停机，并通知相关人员进行处理。
磨煤机及其油站作业指导书
磨煤机及其油站作业指导书1. 引言磨煤机是一种重要的工业设备，用于将煤炭磨成细粉状物料，常用于电力、冶金、化工等行业。
磨煤机操作的正确与否直接关系到设备的工作效率和安全性。
本文档旨在为磨煤机操作人员提供准确的操作指导，并介绍磨煤机油站的操作流程。
2. 磨煤机操作2.1 准备工作在操作磨煤机之前，需要进行以下准备工作： - 检查磨煤机的各部件是否完好，如传动装置、筛分装置、喂料装置等； - 确保磨煤机周围清洁无障碍物； - 检查磨煤机电源是否正常。
2.2 启动磨煤机1.按照电气控制柜上的启动顺序，依次启动机械设备。
2.确保磨煤机在无负载状态下运转，观察设备是否运转平稳、无异常声音。
3.根据工艺要求，适时调节磨煤机的进料量和出料粒度，以确保磨煤机正常工作。
2.3 操作事项在磨煤机操作过程中，需要注意以下事项： - 遵循操作规程和安全操作规范，确保人身安全； - 定期检查磨煤机的润滑情况，并及时补充润滑油； - 如发现磨煤机异常情况（如异常声音、振动等），应立即停机检修； - 不得随意更改磨煤机的设置参数，应由相关操作人员经过培训和授权方可进行调整； - 当磨煤机需要停机维修时，应按照正确的停机程序进行操作。
3. 磨煤机油站操作流程磨煤机油站是磨煤机维护保养中的重要设备，用于为磨煤机提供润滑油。
以下是磨煤机油站的操作流程：3.1 准备工作•确保磨煤机油站与磨煤机之间的连接管道畅通无阻；•检查磨煤机油站的润滑油储存量，如不足应及时补充；•开启磨煤机油站的电源，并确保其工作正常。
3.2 操作步骤1.打开磨煤机油站的进油阀门，并将润滑油流入磨煤机油站油箱。
2.打开磨煤机油站的泵开关，使润滑油由油站泵送到磨煤机的润滑系统中。
3.观察磨煤机的润滑系统是否正常工作，检查油压是否在正常范围内。
4.根据磨煤机的工作时间和润滑油消耗情况，定期检查磨煤机油站的润滑油储存量，并及时补充。
4. 结束操作在结束磨煤机操作或停止使用磨煤机时，需要进行以下步骤： 1. 停止进料，并等待磨煤机完全停止运转。

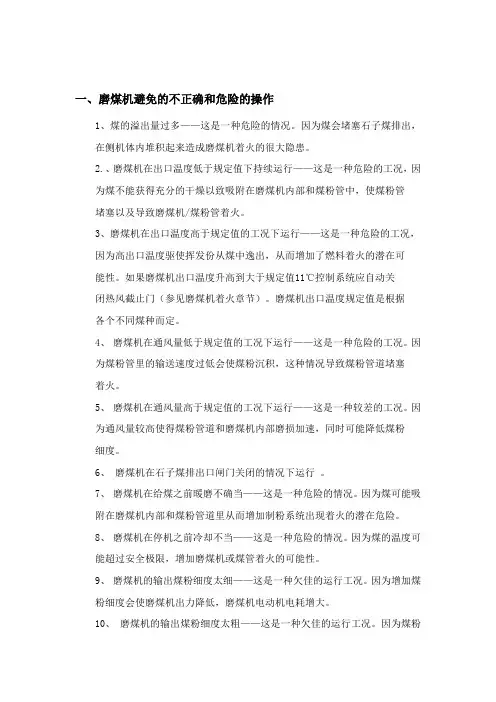

磨煤机操作规程
一、磨煤机避免的不正确和危险的操作1、煤的溢出量过多——这是一种危险的情况。
因为煤会堵塞石子煤排出，在侧机体内堆积起来造成磨煤机着火的很大隐患。
2.、磨煤机在出口温度低于规定值下持续运行——这是一种危险的工况，因为煤不能获得充分的干燥以致吸附在磨煤机内部和煤粉管中，使煤粉管堵塞以及导致磨煤机/煤粉管着火。
3、磨煤机在出口温度高于规定值的工况下运行——这是一种危险的工况，因为高出口温度驱使挥发份从煤中逸出，从而增加了燃料着火的潜在可能性。
如果磨煤机出口温度升高到大于规定值11℃控制系统应自动关闭热风截止门（参见磨煤机着火章节）。
磨煤机出口温度规定值是根据各个不同煤种而定。
4、磨煤机在通风量低于规定值的工况下运行——这是一种危险的工况。
因为煤粉管里的输送速度过低会使煤粉沉积，这种情况导致煤粉管道堵塞着火。
5、磨煤机在通风量高于规定值的工况下运行——这是一种较差的工况。
因为通风量较高使得煤粉管道和磨煤机内部磨损加速，同时可能降低煤粉细度。
6、磨煤机在石子煤排出口闸门关闭的情况下运行。
7、磨煤机在给煤之前暖磨不确当——这是一种危险的情况。
因为煤可能吸附在磨煤机内部和煤粉管道里从而增加制粉系统出现着火的潜在危险。
8、磨煤机在停机之前冷却不当——这是一种危险的情况。
因为煤的温度可能超过安全极限，增加磨煤机或煤管着火的可能性。
9、磨煤机的输出煤粉细度太细——这是一种欠佳的运行工况。
因为增加煤粉细度会使磨煤机出力降低，磨煤机电动机电耗增大。
10、磨煤机的输出煤粉细度太粗——这是一种欠佳的运行工况。
因为煤粉细度太粗会影响炉膛的工作。
11、打开热风截止闸门，控制系统调节冷、热风挡板，提供确当的通风量和进口风温。
12、给煤之前，应在规定的出口温度下暖磨15 分钟以上。
根据燃用煤的操作经验控制系统应调节热风和冷风控制挡板，提供正确的通风量并使磨煤机达到正常的出口温度65℃～82℃。
磨煤机必须暖磨以使煤一进入磨煤机立即开始干燥。
最新第一篇磨煤机使用和操作说明讲课讲稿
第一篇磨煤机使用和操作说明1. 代号和技术数据1.1 代号分K、N、G三个型号，N型,不表示磨环滚道平均半径（cm）磨煤机辊式中速1.2 技术数据1.2.1 煤种范围煤种烟煤，部分贫煤和部分褐煤发热量16～31MJ/kg表面水份≤18%可磨性系数HGI=40～80(哈氏)可燃质挥发份16～40%原煤颗粒0～40mm煤粉细度R90=15～40%1.2.2 磨煤机技术数据标准研磨出力78.7 （当R90=16%，HGI=80，W Y=4%）额定功率512 kW电动机额定功率650 kW电动机电压6000 V电动机转速990 r/min电动机旋转方向逆时针（正对电机输入轴）磨煤机磨盘转速24.4 r/min磨煤机旋转方向顺时针（俯视）通风阻力≤6410 Pa磨机额定空气流量25.14 kg/s磨煤机磨煤电耗量6～10 kW·h/t （100%磨煤机出力）2. 工作原理ZGM113磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。
原煤从磨机的中央落煤管落到磨环上，在离心力作用下将原煤运动至碾磨滚道上，通过磨辊进行碾磨。
三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1―1）。
原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将从磨环上切向甩出的煤粉吹送至磨机上部的分离器，在分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。
图1―1 磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工(或由自动排渣装置排走)定时清理。
（见图1―2）。
ZGM113型磨煤机采用鼠笼型异步电动机驱动。
通过立式伞齿轮行星齿轮减速机传递力矩。
ZGM113N型中速辊式磨煤机使用和维护说明书(2)
使用和维护说明书北京电力设备总厂2006年02月目录前言 (1)第1篇磨煤机使用和操作说明 (2)1. 代号和技术数据 (3)2. 工作原理 (3)3. 部件介绍 (5)4. 使用、操作要求 (9)5. 启、停说明 (14)6. 启动前和运行检查 (17)7. 运行故障及处理 (19)第2篇磨煤机维护、检修说明 (22)1. 维护、检修注意事项 (23)2. 停机时的保养与维护 (23)3. 维护、检修要求 (26)4. 碾磨件及内部零部件拆卸与安装 (29)5. 内部部件的维修 (31)第3篇盘车装置使用和维护说明 (37)1. 技术要求 (38)2. 其它参数 (38)3. 使用要求 (38)4. 安装与调整 (39)5. 维护保养 (39)第4篇磨煤机安装与调试导则 (40)1. 安装事宜 (41)2. 安装说明 (41)3. 启动前的调试 (48)ZGM113N型中速辊式磨煤机使用和维护说明书前言前言感谢您选用了我厂的ZGM型中速辊式磨煤机，为了使您更好地了解设备，使设备更好地为您的系统服务，我们编写了这本使用说明书，希望能给您以帮助，并真诚地希望您对其中的不足之处给予指出。
本使用说明书是根据ZGM型中速辊式磨煤机的特点和现场运行情况编写的，其中对磨煤机的运行、检查、维护、检修要求大部分是针对磨煤机易出问题的环节和总结现场出现的问题而提出的，所以下面提出的要求，用户在使用过程中请务必遵守：①磨煤机运行应严格按照运行要求，不能违章操作。
②必须保证一次风量，一次风量的测量装置要定期标定，这对磨煤机运行极为重要。
③定期对磨煤机检查、维护，绝不允许连续数千小时不停磨、不检查、不间断地运行。
④一次风入口隔绝门至关重要，没有严密的隔绝门就无法进入磨内检查、维护和检修。
⑤出粉管上要有隔绝门。
⑥必须为检查、维护、检修工作创造必要的条件。
⑦应配置单独的密封风系统，不要直接采用冷一次风作为密封风。
本说明书内容的大部分已经实践验证，用户可按说明书中有关规定进行操作。
HP磨煤机说明书(本次考试制粉磨煤机重点看的是这个)
HP763/Dyn------HP803/Dyn碗式中速磨煤机运行手册1.碗式磨煤机内部风粉流程图：第一章磨煤机的操作第一节操作原理1. 概述磨煤机用来研磨原煤，使其达到能在炉内燃烧要求的煤粉细度。
磨煤机的最大出力取决于下列因素：磨煤机规格。
原煤特性——哈氏可磨度系数和含水量。
煤粉细度——%通过200目。
原煤（直径等于或小于38 毫米）经由联接在给煤机的中心给煤管喂入旋转的磨碗上。
给煤量根据发电机组的发电量，煤质和磨煤机投运台数自动确定。
原煤落入磨碗后，在离心力的作用下沿径向朝外移动至研磨环。
由于径向和周向的移动，煤在可绕轴被动旋转的磨辊装置下通过，由此，弹簧加载装置产生的碾磨力通过转动的磨辊施加在煤上。
磨辊装置使煤在磨辊下形成煤床，并在磨碗衬板与磨辊之间研磨成粉。
在煤的研磨过程中，较小较轻的颗粒被气态的输送介质（热空气或烟气）连续地从磨碗吹起来。
空气有三个作用：首先，被加热空气在煤粉的碾制过程中对煤进行干燥使其易于研磨；第二，它在磨煤机内提供必要的动力使煤粉进行分离（控制出口煤粉细度）；第三，空气把煤粉从磨机输送到炉膛。
输送空气由位于磨煤机上游的一次风机供给，一次风机提供正压。
出来的风粉混合物经过每根煤粉管中风粉分配均匀。
煤粉管把风粉混合物引入炉膛进行燃烧。
2. 磨煤机操作中的不正确现象：象其它机械一样，磨煤机有正确的操作方法和不正确的操作方法。
下面所列的是应该避免的不正确和危险的操作情况。
2.1 煤的溢出量过多——这是一种危险的情况。
因为煤会堵塞石子煤排出，在侧机体内堆积起来造成磨煤机着火的很大隐患。
2.2 磨煤机在出口温度低于规定值下持续运行——这是一种危险的工况，因为煤不能获得充分的干燥以致吸附在磨煤机内部和煤粉管中，使煤粉管堵塞以及导致磨煤机/煤粉管着火。
2.3 磨煤机在出口温度高于规定值的工况下运行——这是一种危险的工况，因为高出口温度驱使挥发份从煤中逸出，从而增加了燃料着火的潜在可能性。
磨煤机说明书
MG（DTM）型系列钢球磨煤机使用说明书一、机器概述：MG（DTM）系列钢球磨煤机，由220 ，260；220 ，330；250 , 320；250 , 390；290 , 350；290 , 470；290 , 410；320 , 470；320 , 580四种有效直径，九种有效长度组成，成九个规格型号。
1、钢球磨煤机的结构和工作原理：1.1、结构如图1，系由进料部、轴承部、传动部、转动部、隔音罩（220,250无此部）、出料部、地基联部、联轴器、减速机、电动机组成。
机器的主要工作部分——转动部是由钢板筒体和铸钢进出料端盖等组成，为了防止筒体和端盖磨损，筒体内装有高锰钢衬板，衬板用压紧楔形成的横向压力牢固的贴合在桶壁上，在筒体和护罩间有一层硅酸铝纤维板以减少热能损耗和减低噪音。
转动部由电动机经联轴器、减速机、联轴器、小齿轮、大齿轮来驱动。
1.2、工作原理：转动部内装有一定量研磨介质——钢球。
当筒体转动时钢球在离心力和摩擦力的作用下，被转动着的筒体提升到一定高度后，由于重力的作用而跌落，使筒体内的煤在落下的钢球冲击和研磨的作用下制成煤粉。
磨好的煤粉利用热风的动力传至煤仓或锅炉燃烧。
2、机器的技术性能：（见表一）MG（DTM）系列钢球磨煤机技术性能表一3MG（DTM）系列钢球磨煤机为干式粉磨各种硬度的煤炭而用，推荐给料粒度R5=20%，当加工煤炭耐磨系数Kn=1时，在R90号筛筛余量为6——8%，技术性能表中为各种规格机器的近似产量，当给料度变化，煤种Kn值变化时，机器产量也要相应变化。
本系列钢球磨煤机，广泛用于热电厂、冶金、建材行业，加工固体燃料——煤粉，是制粉系统的主要设备，它只有借助热风的干燥和运输，才能良好的工作。
4、机器的润滑：MG（DTM）系列钢球磨煤机，采用强制润滑，使用单位根据需要可选用单机润滑或多机集中润滑方式。
可参考润滑站系列表（二）选用，润滑由使用单位选定后，另行单独订货。
二、安装说明：1、基础1.1、在进行磨煤机地基设计时，可参考产品制造厂家所提供的地基图纸进行设计，但不能用作施工图。
磨煤机使用和操作说明资料
1. 代号和技术数据1.1 代号Z G M 95 (G) – I、II、III ———I、II、III为快速磨型号分K、N、G三个型号，K为小型,N为中型,G为大型磨环滚道平均半径（cm）磨煤机辊式中速1.2 技术数据1.2.1 煤种范围煤种烟煤，部分贫煤和部分褐煤发热量16～31MJ/kg表面水份〈18%可磨性系数HGI=40～80(哈氏)可燃质挥发份16～40%原煤颗粒0～40mm煤粉细度R90=15～40%1.2.2 磨煤机技术数据标准研磨出力 65.5（G-I型）（当R90=16%， HGI=80，W Y=4%）轴功率 406 kW电动机额定功率 475 kW电动机电压 6000 V电动机转速985（G-I型）r/min电动机旋转方向逆时针（正对电机输入轴）磨煤机磨盘转速 29.1 r/min磨煤机旋转方向顺时针（俯视）通风阻力≤6160 Pa磨机额定空气流量 20.92 kg/s磨煤机磨煤电耗量 6-10 kW·h/t （100%磨煤机出力）2. 工作原理ZGM95G-I 磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。
需粉磨的原煤从磨机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。
三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1―1）。
原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨机上部的分离器，在分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。
图1―1 磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工(或由自动排渣装置排走)定期清理，清除渣料的过程在磨运行期间也能进行（见图1―2）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一篇磨煤机使用和操作说明1. 代号和技术数据代号Z G M 113分K、N、G三个型号，N型,不表示磨环滚道平均半径（cm）磨煤机辊式中速技术数据煤种范围煤种烟煤，部分贫煤和部分褐煤发热量 16～31MJ/kg表面水份≤18%可磨性系数 HGI=40～80(哈氏)可燃质挥发份 16～40%原煤颗粒 0～40mm煤粉细度 R=15～40%90磨煤机技术数据=16%， HGI=80， W Y=4%）标准研磨出力（当R90额定功率 512 kW电动机额定功率 650 kW电动机电压 6000 V电动机转速 990 r/min电动机旋转方向逆时针（正对电机输入轴）磨煤机磨盘转速 r/min磨煤机旋转方向顺时针（俯视）通风阻力≤6410 Pa磨机额定空气流量 kg/s磨煤机磨煤电耗量 6～10 kW·h/t （100%磨煤机出力）2. 工作原理ZGM113磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。
原煤从磨机的中央落煤管落到磨环上，在离心力作用下将原煤运动至碾磨滚道上，通过磨辊进行碾磨。
三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1―1）。
原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将从磨环上切向甩出的煤粉吹送至磨机上部的分离器，在分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。
图1―1 磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工(或由自动排渣装置排走)定时清理。
（见图1―2）。
ZGM113型磨煤机采用鼠笼型异步电动机驱动。
通过立式伞齿轮行星齿轮减速机传递力矩。
减速机还同时承受因上部重量和碾磨加载力所造成的垂直负荷。
为减速机配套的润滑油站用来过滤、冷却减速机内的齿轮油，以确保减速机内部件的良好润滑状态。
配套的高压油泵站通过加载油缸既可对磨煤机施行加载又可使磨辊升降实现磨煤机空车启动。
通常一台磨配有一台密封风机，也可一台机组几台磨共用一台密封风机，密封风用于磨煤机传动盘处（对于负压运行此处密封取消）、拉杆关节轴承处和磨辊处的密封。
维修磨煤机时，在电动机的尾部连接盘车装置。
图1―2 磨煤机“沸腾区”示意图3.部件介绍台板基础（）台板基础主要包括减速机基础台板、电动机基础台板、地脚螺栓盒、拉杆座和盘车台板，各台板调整固定后，二次灌浆时埋入基础。
电动机台板、减速机台板、拉杆座，通过地脚螺栓固定在基础中，盘车装置台板通过地锚和膨胀螺栓固定在基础中。
润滑油站和高压油站通过膨胀螺栓固定在基础上。
电动机（）电动机为高启动转矩异步电动机，型号YMSQ600-6，额定功率650kW，额定电压6000V，990转/分钟，防护等级IP54级，绝缘等级F级。
磨煤机启动前，先要检查旋转方向。
有关详细内容参见电动机制造厂家《YMSQ600-6型６５0kW高启动转矩异步电动机使用说明书》。
联轴器（）电动机与减速机之间用联轴器传递功率，磨煤机启动前，必须首先要检查旋转方向。
减速机（）减速机为SXJ160型立式伞齿轮行星减速机，减速机既传递磨盘的转矩又承担磨辊加载力及磨煤机振动产生的冲击力。
有关详细内容参见本说明书第三篇《SXJ160型减速机使用和维护说明》。
机座（）机座主要承受磨煤机上部机壳和分离器等大型部件的重量和磨煤机工作中通过机壳导向装置传到机壳上的水平方向的扭转动载荷。
机座下部容纳减速机，上部安装机座密封装置，上方一侧留口接排渣箱。
排渣箱（）排渣箱包括液压滑板落渣门和排渣箱体。
液压滑板落渣门装在机座上，液压滑板落渣门用于控制一次风室与排渣箱之间石子煤排放口的隔绝。
高压油站的高压油通过落渣门框架上的液压油缸，执行液压落渣门的开关动作。
落渣门上的弹簧给门板施加压紧力，保持落渣门的密封性。
液压滑板落渣门设有开、关位置指示。
排渣箱体上装有排渣门，排渣门采用硅酸盐耐火纤维绳密封。
注意：液压滑板落渣门与排渣门的开关必须严格遵循操作规程，液压滑板落渣门关闭后，排渣门才能打开。
排渣门关闭后，液压滑板落渣门才能打开。
防止高温热风喷出，保证运行安全。
机座密封装置（）机座密封装置由密封壳体、过渡环、石墨密封环和弹簧等组成。
整个装置通过过渡环安装在机座顶板上。
密封壳体和传动盘中部密封止口形成密封风室，由密封空气入口向内供气。
密封壳体下部的两圈石墨密封环分为20段，靠弹簧箍紧在传动盘上形成浮动式密封，以防止安装和运行中轴的偏心所引起的损坏。
采用石墨材料制成的密封环，具有密封效果好、耐磨损等优点。
此外，采用石墨密封环有利于现场维修更换，在一定范围内有自动补偿磨损的作用。
磨煤机正压运行时，为确保此处的密封作用，必须保证密封风室内密封风压高于一次风室内一次风压△P≥2kPa，该压差值是受监控的。
密封风绝大部分经密封壳体上部间隙吹入一次风室，少部分漏到大气中，这样就起到了防止一次风室中含粉尘的一次风向外泄漏的作用，改善磨煤机周围环境。
传动盘及刮板装置（）传动盘与减速机采用刚性连接，用来传递扭矩，它装在减速机的输出传动法兰上，通过20条M48的螺栓和输出传动法兰紧固，上部装有磨盘。
磨运行时，减速机的输出力矩通过输出传动法兰和传动盘接触面间的摩擦力传递给传动盘，传动盘通过上部三个传动销带动磨盘转动。
传动盘除了传递扭矩外，同时承受上部的加载力和部件重量，并通过减速机的推力瓦把力传递给减速机机体和磨煤机基础。
传动盘上对称装有两个刮板装置，随传动盘转动。
刮板和一次风室底部正常间隙是8～10毫米，当运行磨损后，间隙变大，可通过刮板的紧固螺栓调整此间隙。
磨环及喷嘴环（）磨环及喷嘴环由旋转部分和静止部分组成，旋转部分包括磨环托盘、衬板（12件）、锥形罩等组成，这些部件在传动盘的带动下转动。
喷嘴叶片与磨环托盘铸成一体，跟随磨盘旋转。
静止部分是静环，它固定在机壳上。
旋转部分与静止部分的间隙是5mm。
衬板嵌在磨环托盘内，通过楔形螺栓紧固（注意！衬板与磨环托盘的接合面、全）。
部螺栓的螺纹部分，要涂MoS2锥形盖板的作用是把从落煤管落下的煤均匀布到磨盘上，并可防止水和煤粉漏到传动盘下面的空间内。
磨辊装置（）磨辊装置由辊架、辊轴、辊套、辊芯、轴承、油封等组成。
磨辊位于磨盘和压架之间，倾斜15°，由压架定位。
使用过程中辊套是单侧磨损，磨损达一定深度后可翻身使用，以合理利用材料。
磨辊是在较高温度下运行，其内腔的油温较高（可达110℃），为保证轴承良好润滑采用高粘度、高粘度指数、高温稳定性良好的合成烃SHC高温轴承齿轮油，每个磨辊注油29升，油密封由两道油封完成，第一道油封密封外部环境，第二道油封密封内部润滑油，两道油封之间填有耐温较高的润滑脂，用来润滑第一道油封的唇口。
磨辊内有大小两种轴承，大轴承是圆柱滚子轴承，小轴承是双列向心球面滚子轴承，二个轴承分别承受磨辊的径向力和轴向力。
辊架的作用是把通过铰轴的加载力传给磨辊，它与密封风系统连接的活动管路连接，密封风通过辊架内腔流向磨辊的油封外部和辊架间的空气密封环，密封风在此形成清洁的环形密封，防止煤粉进入损坏油封，同时又有冷却磨辊温度作用。
在辊架处的辊轴端部装有呼吸器，它使密封风和内部油腔相通，消除不同温度和不同压力下产生的不良影响，以保证油腔内的正常气压和良好环境。
辊轴上设有测量油位探测孔，用后拧上丝堵。
压架装置（）压架为等边三角形结构，其上装有导向块。
液压加载系统通过拉杆加载装置将加载力加在压架三个角上。
压架底部装有铰轴座。
压架上均设有导向定位结构，以便于工作时定位和传递切向力。
导向块处间隙的调整应以三根拉杆轴线对正基础上拉杆座中心为准。
铰轴装置（）铰轴装置由铰轴座和铰轴两部分构成。
铰轴座安装在压架底部，铰轴穿过铰轴座上的铰轴孔将磨辊辊架与压架连接起来。
铰轴的作用是把液压加载力传给磨辊，并可使下面的磨辊绕着铰轴线在一定范围内自由摆动，以实现挤压和碾磨的运动，提高碾磨效率；同时，通过液压系统提升压架，可以实现提升磨辊的功能。
机壳（）机壳由机壳体、防磨保护板、导向装置、热风口、拉杆密封、检修大门、各种检查门及防爆蒸汽管路等组成。
机壳下部和机座焊在一起，上部通过螺栓和分离器连接。
机壳内表面装有防磨护板用以防止煤粉对机壳内壁的冲刷。
机壳下部与机座顶板及传动盘、旋转喷嘴环一起构成一次风室。
机壳上部三个凸出部位中装有压架导向装置，用于压架的垂直导向和限制压架随磨辊转动，以及压架对三个磨辊轴交汇之几何中心的控制。
机壳上有一个检修大门、三个磨辊检查门（磨辊加油及安放检测元件）和两个一次风室检查门（检修刮板组件和事故排渣）。
拉杆从机壳穿出处有拉杆密封装置，保证煤粉不外泄同时拉杆又可以自由地上下移动；一次风口连接一次风管道，一次风口上有防爆蒸汽进口，在正常启停磨煤机或紧急停磨煤机时，必须通过防爆蒸汽管路向磨煤机内喷入消防蒸汽，以防止煤粉在磨煤机内自燃或爆炸。
拉杆加载装置（）由拉杆、球面调心轴承、接近开关、测量标尺及拉杆连接套等组成。
拉杆上部通过球面调心轴承连接于上压架上，经拉杆密封由机壳上引出，下部通过连接套与加载油缸连接一体。
拉杆上还装有可显示出磨煤机煤层深度及研磨件磨损状况的测量装置，在磨煤机操作运行期间便可从外部了解上述情况。
接近开关可示出磨在运行及检修时磨辊抬起和下降到位的情况。
加载油缸（）磨煤机有3个加载油缸，按120度均布，每个缸体上安装一个蓄能器，油缸上部与拉杆相连，下部装有关节轴承，利用它将油缸固定在基础的拉杆座上。
油缸直径为200mm，活塞杆直径为100mm，活塞行程为300mm，额定压力为20MPa。
分离器（）磨煤机防爆能力为，主要由分离器壳体、折向门、内锥体、回粉挡板、折向门操作器、出粉口、落煤管等组成。
作用是将碾磨区送来的气粉混合物中的粗颗粒分离出来，通过回粉挡板返回碾磨区，符合燃烧要求的煤粉通过出粉口送入锅炉。
煤粉细度的调整是通过操作折向门操作器联动调整折向门的开度来实现。
折向门的开度一般为25°~80°。
正常工作角度约45°,最佳工作角度应经磨煤机试验确定。
分离器栏杆（）检修维护工作人员可以从机座平台通过垂直爬梯登上分离器顶部，进行运行测试、维护检修工作。
密封管路系统（）由密封风机来的密封风分三路到达磨辊密封、拉杆密封和机座密封部位。
通往各处的密封风管路上均设有橡胶伸缩节，以减少磨煤机振动对外的传递。
到机座密封和拉杆密封管路上装有蝶阀，用于分配风量。
磨初期运行时，在不影响密封风和一次风差压的情况下，把蝶阀刻度调到适当位置，待磨损后期，差压变化时再作相应调整。
