超前小导管预注浆施工工艺
c2-4技术交底(马头门超前小导管打设、注浆施工)
注：1、本表一式五份，产权单位、建设单位、运营单位、施工单位、档案馆保存。
2、当做分项工程施工技术交底时，应填写“分项工程名称“栏，其他技术交底可不填工程名称技术交底记录表C2-4资料编号或二维码交底日期 2023年08月31日施工单位 交底提要交底内容： 1、施工工艺〔1〕施工流程分项工程名称 超前小导管马头门拱顶打设超前小导管、注浆技术交底竖井开挖临时封底后，马头门拱顶打设马头门拱顶180°范围打设双排小导管并注浆。
施工内容主要包括：钻孔、打设小导管、注浆、效果检验等工序，初支背后注浆随施工预埋背后注浆管，其施工工艺流程见以以下图。
审核人交底人承受交底人注：1、本表一式五份，产权单位、建设单位、运营单位、施工单位、档案馆保存。
2、当做分项工程施工技术交底时，应填写“分项工程名称“栏，其他技术交底可不填工程名称技术交底记录表C2-4资料编号或二维码交底日期 2023年08月31日施工单位 交底提要交底内容： 2、预备工作（1） 浆液配置分项工程名称 超前小导管马头门拱顶打设超前小导管、注浆技术交底六~学区间初支支护土体注浆加固施工承受水泥水玻璃双浆液，小导管注浆材料及协作比依据地质不同状况和要求配制；水泥-水玻璃双浆液是分别配置的水泥浆和水玻璃浆，用双液注浆泵压注，在孔口进展混合。
①注浆原材料：水泥：一般硅酸盐水泥，强度等级为42.5； 水玻璃：模数 2.2-2.8，浓度不低于 35Be”； ②协作比水泥浆：水灰比 1 ：1； 水玻璃浆：35Be”；双液浆协作比：水泥浆：水玻璃=1∶1，依据地层条件添加调整浆液分散时间和可注性外加剂； 水泥浆配制在搅拌机内进展，其投料挨次为在放水的同时，待水加至设计量后连续搅拌 1min ，然 后投入水泥，再搅拌 3min ；水玻璃稀释承受边加水边搅拌边用波美计测量方法进展；配制浆液即用即配，剩余浆液倒掉，并清洗储浆桶配，严防杂物混入； 配制浆液操作工人戴胶手套、护目镜、防护帽，穿长筒胶鞋。
超前小导管预注浆施工工艺方法
超前小导管预注浆施工工艺方法
1)小导管制作
小导管采用φ42mm的钢管制成，沿杆体每20cm钻前φ8mm孔，四周梅花型布置出浆孔，端封闭并制成尖状，以便顺利插入已钻好的导管孔内，当围岩松软时，用锤击直接打入。
2)注浆材料
双浆液：水灰比：0.8：1～1：1，水玻璃浓度35Be'，水泥浆与水玻璃体积比为1：0.6～1：1，在施工中，根据地质情况现场试验调整参数。
3)小导管安设步骤
用风钻开孔，开孔直径为42～50mm，并用吹管将砂石吹出。
用带冲击的风钻将小导管顶入孔中，也可直接用锤击插入钢管。
用塑胶泥（35Be'水玻璃拌合MC型超细水泥或R42.5水泥即可）封堵导管周围及孔口，工作面上的裂缝也同时封堵。
导管外露20cm，以安装注浆管路。
4)注浆施工时注意事项
注浆口最高压力严格控制在0.5MPa以内，以防压裂工作面。
控制进浆速度，一般每根导管双液总进量控制在30L/min以内。
每根导管内注浆量由计算确定，若压力上升，流量减少，虽然注浆量未达到计算值，但孔口压力已达到0.5MPa也应结束注浆。

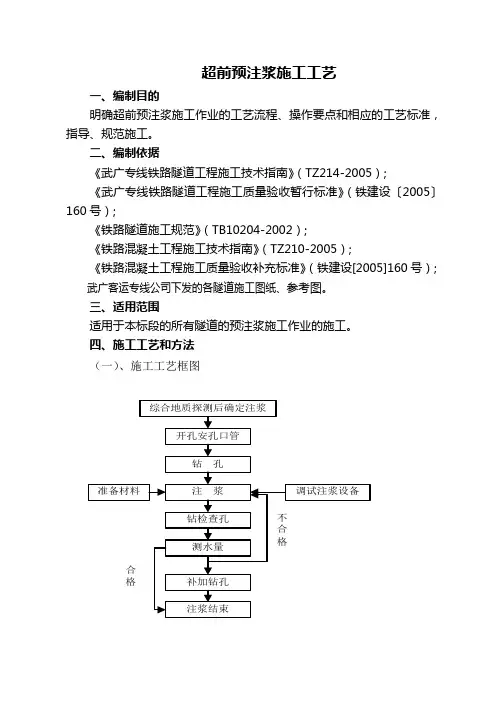

隧道超前预注浆施工工艺
超前预注浆施工工艺一、编制目的明确超前预注浆施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范施工。
二、编制依据《武广专线铁路隧道工程施工技术指南》（TZ214-2005）;《武广专线铁路隧道工程施工质量验收暂行标准》（铁建设〔2005〕160号）;《铁路隧道施工规范》（TB10204-2002）;《铁路混凝土工程施工技术指南》（TZ210-2005）;《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）;武广客运专线公司下发的各隧道施工图纸、参考图。
三、适用范围适用于本标段的所有隧道的预注浆施工作业的施工。
四、施工工艺和方法（一）、施工工艺框图（二）施工方法⑴孔口管安装：先用管棚钻机钻引导孔，再将直径φ108mm孔口管插入，外露20～30cm，管壁与孔口处用麻丝填塞，再向孔内注双液浆固结，孔口管起着导向作用，钻孔安装时要控制好外插角，要求安装牢固，固结密实，不漏浆，不窜浆。
对无水地段采用干硬性早强砂浆堵塞定位，涌水地段孔口管的埋设采用增强型防水剂和水泥配制的固管混合料来定位固管（见图），埋设时将固管增强型防水剂与水泥按比例掺合拌搅均匀，装入数个塑料袋，将装有拌和料的塑料袋塞入出水孔内，再将孔口管前端用从孔口能拖出的堵塞物堵住，顶入孔内，将孔内混合料塑料袋挤破，固管混合物遇水成浆，窜入管与孔壁之间，瞬间凝固将孔口管固定。
孔口管在压力水中固位一定时间后即可钻孔或注浆。
图孔口管示意图⑵钻孔：钻孔要点：先在掌子面用红油漆按设计标定孔位，再移动钻机，将钻头对准孔位，并按该孔偏角调整钻机角度后固定，开孔时做到轻加压，速度慢。
钻孔记录：按表格填写，主要内容有按孔号、进尺、起始时间、岩石裂隙发育情况、出现涌水位置、涌水量和涌水压力等。
出水量与钻孔：钻进过程中若单孔出水量小于30L/min，可继续钻进，若单孔出水量大于30L/min，立即停钻进行注浆。
⑶制浆、注浆：根据选定浆液的配合比参数拌好浆液，其中水泥浆拌好后用1×1mm 网筛过滤，放入叶片立式搅拌机进行二次搅拌，确保浆液均匀。
矿山法隧道工艺工法-超前支护篇(超前小导管、管棚)
矿山法隧道工艺工法超前支护篇（超前小导管、管棚）超前支护在矿山法隧道施工中扮演着至关重要的角色，它是一种前瞻性的安全保障策略，在开挖面对围岩实施之前或进行过程中，对即将暴露的地质结构进行预加固处理。
该技术通过注入高强度浆液或者设置管棚等手段强化围岩的物理力学性能，从而有效抑制因开挖引发的应力变化所导致的围岩松动、变形甚至塌方等风险事件。
在实际操作中，超前支护的核心内容主要体现在小导管超前支护和大管棚超前支护这两种主流工法上：1.1小导管超前支护（1）钻孔测量人员利用全站仪将超前小导管设计位置绘制于已安装好的拱架肋板端，利用三臂凿岩台车或YT-28气腿式凿岩机钻孔，开孔直径为φ50，采用吹孔法清孔。
（2）小导管制作及安装小导管由钢加工厂集中加工,采用42mm热轧无缝钢花管制成。
在小导管前端做成30cm长锥形，尾部焊接钢筋箍且距端部30cm内不开孔作为止浆段，剩余部分按10-20cm梅花形布设直径6-8mm的溢浆孔，小导管设计环向间距V级围岩地段取40cm,Ⅳ级围岩地段50cm,单车道IV级围岩地段不设超前支护；外插角一般为10°~15°，可根据实际情况作调整，小导管单根长度为3-5m，纵向搭接长度不小于1m；要求孔深偏差为+50mm/方向角2°/孔口距±50mm。
现场由锤击打入或钻机顶入安装完成后用塑胶泥封堵孔口及周边，必要时在小导管附近及工作面喷射混凝土，以防止工作面坍塌。
小导管规格型号、长度、设计位置、搭接长度每循环检验3根。
（2）小导管注浆小导管尾端孔口安装注浆快速接头及止浆阀，采用水泥浆或水泥砂浆当围岩破碎，地下水发育时,部分可采用水泥-水玻璃双液浆，要求浆液强度等级不小于M10，注浆顺序为由下至上，注浆压力0.5-1.01MPa，浆液采用专用的搅拌机搅拌。
当出现有串孔和漏浆现象时，采用塞孔隔孔注浆。
注浆时，为防止管路堵塞，结束注浆后，应尽快卸开孔口接头，开清水泵冲洗管路，以免造成管路中的剩余浆液凝结、堵塞管路。
小导管注浆土体加固的技术要求
小导管注浆土体加固的技术要求小导管注浆是喷锚暗挖遂道超前支护的一种措施。
采用这种措施的地层,一般都很软弱或松散，如不采取措施，开挖时工作面极易坍塌。
小导管是受力杆件，因此两排小导管在纵向应有一定搭接长度（在条件允许时，也可在地面进行超前注浆加固；在有导洞时,也可在导洞后对遂道周边进行径向注浆加固）。
采用小导管加固时,为保证工作面稳定和掘进安全，应确保小导管安装位置正确和足够的有效长度,严格控制好小导管的钻设角度。
用作小导管的钢管钻有注浆孔,以便向土体进行注浆加固，也利于提高小导管自身钢度和强度，参与受力.小导管注浆支护的一般设计如下:钢管直径40～50mm，钢管长3～5m，钢管钻设注孔间距为100～150mm，钢管沿拱的环向布置间距为300~500mm，钢管沿拱的环向外插角为50~150,钢管沿遂道纵向的搭接长度为1m.小导管注浆宜采用水泥浆或水泥砂浆。
浆液必须充满钢管及周围空隙，注浆量和注浆压力由试验确定。
注浆施工中，在砂卵石地层中宜采用渗入注浆法；在砂层中宜采用劈裂注浆法；在黏土层中宜采用劈裂或电动硅化注浆法；在淤泥质软土层中宜采用高压喷射注浆法.注浆材料应具备：良好的可注性；固结后有强度、抗渗、稳定、耐久和收缩小；无毒。
注浆工艺简单、方便、安全等性能。
注浆材料的选用和配比的确定应根据工程条件,经试验确定。
注浆施工期应监测地下水是否污染,应该防止注浆浆液溢出地面或超出注浆范围。
1、喷锚暗挖法喷锚暗挖法包括全断面法、台阶法、台阶分部法、上下导洞法、单侧壁导洞法、双侧壁导洞法、漏斗棚架法、蘑菇法等.用新奥法原理施工的常用方法致分为：全断面法、台价法、分部开挖法三大类及若干变化方案。
○，1全断面法就是将全部设计断面一次开挖成型，再修筑衬砌。
一般适用于Ⅴ~Ⅵ类围岩,并配有钻孔台车和高效率运装机械的石质遂道。
开挖工作面较大,钻爆效率较高。
错误!台阶开挖法是全断面法的变化方案，是将设计断面分上半部断面和下半部断面二次开挖成型；或采用上弧形导洞超前开挖和中核开挖及下部开挖。
超前小导管施工规范
超前小导管施工规范篇一：超前小导管施工质量标准、施工工艺培训新建兰渝铁路LYS-3标木寨岭隧道大战沟斜井超前小导管施工质量标准、施工工艺培训编号：版号：审核：批准：日期：年月日日期：年月日生效日期：年月日新建兰渝铁路LYS-3标木寨岭隧道四工区二○○九年五月三日培训内容1 目的明确超前小导管施工作业的工艺流程，工艺标准，规范小导管作业施工，减少施工过程中的不安全因素。
2 编制依据⑴铁路隧道施工规范（TB10204-2002）⑵铁路隧道工程施工质量验收标准铁建设[2005]160号⑶新建铁路兰州至重庆线施工图设计文件3 适用范围适用于兰渝铁路木寨岭隧道大战沟斜井及正洞超前注浆小导管的施工。
4 超前注浆小导管设计木寨岭隧道大战沟斜井Ⅴ级围岩破碎段拱部设φ42超前注浆小导管，小导管长3.5m,外插角5~100,环向间距0.5米，纵向搭接长度不小于1.0米；正洞Ⅴ级围岩段拱部设φ42超前注浆小导管，小导管长3.5m,外插角5~10,环向间距0.4米，纵向搭接长度不小于1.0米。
5 超前小导管施工施工工艺流程见图1。
5.1.1 制作钢花管小导管采用φ42mm热轧无缝钢管，壁厚3.5mm，前端做成尖锥形，尾部焊接φ8mm钢筋加劲箍，管壁上每隔10～20cm梅花型钻眼，眼孔直径为6～8mm，尾部长度不小于30cm作为不钻孔的止浆段。
小导管构造见图2。
5.1.2 小导管安装⑴测量放样，在设计孔位上做好标记，用凿岩机或煤电钻钻孔，孔径较设计导管管径大20 mm以上。
⑵成孔后，将小导管按设计要求插入孔中，或用凿岩机直接将小导管从型钢钢架上20cm支撑于开挖面后方的钢架上，与钢架共同组成预支护体系。
5.1.3 注浆采用KBY-50/70注浆泵压注水泥浆或水泥砂浆。
注浆前先喷射混凝土5～10cm厚封闭掌子面，形成止浆盘。
注浆前先冲洗管内沉积物，由下至上顺序进行。
单孔注浆压力达到设计要求值，持续注浆10min且进浆速度为开始进浆速度的1/4或进浆量达到设计进浆量的80%及以上时 1 0 注浆方可结束。
超前小导管施工工艺及注浆量的计算
÷（１．１×０．９）］＝０．００４ ６Ⅱ，。 注：最小注浆计算量。 但在现场的施工中，一般按照下面的简化计算公式计算：
Ｑ＝Ⅱ凤２幻。 式中：凰——浆液扩散半径，ｍ；
卜一导管长度，ｍ，取４ ５０ ｍ；
ｎ——围岩空隙率，％。 注浆量Ｑ：
Ｑ＝Ａｍ（１＋口）。 式中：ｍ（１＋口）——填充率，粘土质地层取２０％～４０％，砂质地
层取４０％～６０％，砂砾质岩层取印％；断层 破碎带取５％，一般破碎岩层取１％～２％，火 成岩类取小于１％； Ａ——注浆范围岩层体积，ｍ３； ｎ——围岩空隙率。％； ｎ——浆液充填系数，一般在０．７～０．９之间；
超前小导管注浆前，先对小导管布设位置两侧１ ｍ～２ ｍ范
围内喷射厚度为５∞～１０∞的混凝土，起止浆作用，防止刚注
入的浆液流出。然后沿开挖轮廓线向前以一定的角度，打设管壁 带小孔的小导管，并以一定的压力向管内压注胶结作用的浆液， 浆液扩散到岩体的空隙当中。凝固后就形成整体，使岩体得到加 固，形成一定厚度的加固圈。同时由于注浆填充了裂隙，阻隔了 地下水向坑道渗流的通道。因此还能起到一定的堵水、防水作用。 小导管注浆施工工艺流程见图ｌ。
挖完后，进行桩问土开挖和破桩阶段时，测量人员随时跟班，防止
超、欠挖，机械挖至基底设计标高以上１００ ｒｍ时，由人工清理，确
保开挖标高尺寸正确。ｃＦＧ桩破除时应事先抄平标高线，用红油 漆标记，在距标高线５０“ｍ以上用斩子沿桩周剔琼一道凹槽，将 桩截断，然后用手锤斩子修整桩头至设计标高。 ２．２防水工程
褥垫层外边沿基坑四周设排水盲沟，盲沟宽１ ｍ，深１－２ ｍ，沟底 设直径４００ ＩＩｌＩｎ混凝土滤水管。沿盲沟每４０ ｍ左右设一个集水 井，井内放置水泵抽水。 ２．１．２工艺流程
超前小导管预注浆
超前小导管预注浆(1)施工方法：采用现场加工小钢管，喷射砼封闭岩面，用凿岩机钻孔再装钢管或用凿岩机直接将小钢管打入岩层，按设计要求注浆。
注浆顺序为先注无水孔，后注有水孔，从拱顶顺序向下进行。
工艺流程见下图:超前小导管预注浆工艺流程图(2)施工参数:超前小导管采用外径φ50mm，壁厚5mm的热轧无缝钢管加工制成，长500cm，钢管前端加工成锥形，尾部焊接钢筋加固箍，管壁四周每10-15cm交错钻眼,眼孔直径为φ8mm（梅花形布置）。
钢管沿隧道开挖轮廓线布置，外插角5-70打入围岩，环向间距0.5m，纵向前后两排小钢管搭接长度不小于1.5m。
超前小导管预注浆参数选择参考：注浆压力0.5～1.0Mpa，水泥浆水灰比1∶1，水泥标号为425号。
施工中每孔注浆量达到设计注浆量时，或注浆压力达到在1.0Mpa时，可以结束注浆。
超前小导管尾端焊于型钢支架腹部。
(3)施工注意事项:导管应在开挖轮廓线上按设计位置及角度打入，孔位误差不得大于10cm，角度误差不得大于3°，超过允许误差时，应在距离偏大的孔间补管后再注浆。
钢管每根实际打入长度不得短于设计长度，否则开挖1米后补管、注浆。
检查钻孔、打管质量时，应画出草图，以孔位编号、逐孔、逐根检查并认真填写记录。
单孔注浆量不得小于计算值的80%，超过偏差必须补管注浆。
在注浆过程中，如发生串浆现象时，则安装止浆塞或采用多台注浆机同时注浆。
水泥浆压力突然升高，则可能发生堵塞，应停机检查，泵压正常后再进行注浆。
进浆量很大,但压力长时间不升高，则应调整浆液浓度及配合比，缩短凝结时间，进行小泵量低压注浆或间歇注浆，使浆液在裂隙中有相对停留时间，以便凝胶。
注浆过程中要逐管填写记录，标明注浆压力，注浆量，发生情况及时处理。
固结效果检查宜在搭接范围内进行，主要检查注浆量偏少和有怀疑的钢管，要认真填写检查记录。
采用撬棍或小锤轻轻敲击钢管附近，判断固结情况，并配合风钻钻速测试，检查注浆范围，固结不良或厚度不够时要补管注浆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超前小导管预注浆施工工艺
小导管制作：小导管采用φ42mm的钢管制成，沿管体每20cm钻φ8mm孔，四周梅花状布设出浆孔，前端封闭并制成尖状，以便顺利插入已钻好的导管孔内，当围岩松软时，用锤击直接打入。
小导管安设：用YT-28风钻开孔，开孔直径为50mm，并用吹管将砂石吹出。
用带冲击的YT-28风钻将小导管顶入孔中，或直接用锤击插入钢管。
用塑胶泥封堵导管孔口周围及工作面上的裂缝。
注浆：注浆口最高压力严格控制在0.5Mpa以内，以防压裂工作面。
控制进浆速度，一般每根导管双液总进量控制在30L/min以内。
每根导管内注浆量由计算确定，若压力上升，流量减少，虽然注浆量未达到计算值，但孔口压力已达到0.5Mpa，结束注浆
近年来，新奥法在我国铁路、公路、水下隧道及软弱地质层中的城市地下工程中也获得了比较广泛的应用。
基本的施工方法如下：
钻孔安装导管→双液注浆→开挖钻孔→吹孔装药→放炮→处理危石是否开挖够3.5米喷普通砼←打锚杆立钢拱架←喷钢纤维早强砼←出碴
首先是施工准备：充分利用工程开工前的时间及时做好一切准备工作，包括双液浆和喷射混凝土实际配合比选择，施工人员的技术培训，机械设备的安装及调试，注浆量与注浆压力的匹配试验，各种施工用材料的购进，洞口植被的清除，超前小导管和钢拱架等构件的制作等。
第二是洞口仰坡及截水沟施工：用挖掘机清除洞口比较松散的表层土及松动的千枚岩层，使仰坡外露，并清除坡面浮石，然后按设计要求打锚杆（采用3.0米长φ22螺纹钢，水平间距2米，垂直间距1米），为了确保洞口围岩稳定性加挂φ10间距200×200的钢筋网，再喷射10厘米厚混凝土使仰坡稳定，并及时做好仰坡上的截水沟，使山坡上雨水不冲刷洞口仰坡，排除了地表水对围岩稳定性的影响。
软弱围岩新奥法施工小结(下)
1：超前支护
采用双液注浆，布孔及小导管安装，为加固软弱围岩，将孔布在拱部开挖轮廓线外10厘米，孔深5.0米，环距30厘米，小导管与隧道顶纵向夹角5—10°。
小导管采用φ40×3.0热扎钢管长5.0米。
纵向相邻两排钢管的搭接长度不小于1.5米，管壁上每隔15 厘米交错钻直径为6~8毫米的眼。
注浆采用水泥：水玻璃=1：0.5的双浆液，水泥选用425#或525#普通硅酸盐水泥，水玻璃的模数为2.2~2.3，原液浓度为40Be。
注浆压力：初始压力为0.5~1Mpa,终压为2~2.5Mpa，最大不超3Mpa。
