三针测量法
三针测量法对螺纹中径进行简易测量方法
三针测量法对螺纹中径进行简易测量方法螺纹中径是指螺纹的核心径，通常用于螺纹的加工和检测。
在实际应用中，准确测量螺纹中径非常重要，因为它直接影响到螺纹的质量和相互配合的精度。
三针测量法是一种常用的简易测量方法，适用于大多数螺纹尺寸的测量。
1.准备工作：
a.选择适当尺寸的三根测量针，它们的直径分别为D1、D2和D3，并保证它们之间的直径差异较小。
b.准备一个安装针座，针座中心线与螺纹轴线平行，并可以提供与测量针相互垂直的针孔。
2.确定针顶位置：
a.将测量针依次插入针座的针孔，并调整针座的高度，使测量针针顶与螺纹针螺纹顶平齐。
b.通过调节针座高度，使得针座固定在同一位置，便于后续的测量。
3.测量操作：
a.依次将三根测量针插入螺纹中，在每次测量之前都要确保测量针的针尖清洁、无毛刺以及无损伤。
b.插入第一根测量针D1，注意要轻轻转动针座，让测量针缘相对于螺纹错位，确保测量过程中不会有任何划伤或碰撞。
c.记录测量针D1的直径。
d.依次重复步骤b和c，完成第二根测量针D2和第三根测量针D3的测量。
e.记录测量针D2和D3的直径。
4.数据处理：
a.由于三根测量针的直径差异较小，可以认为它们的误差可以忽略不计。
因此，取三根测量针直径的平均值作为测量结果。
b.通过三根测量针的直径差异，来确定螺纹中径。
c.根据测量数据和计算公式进行计算，得到螺纹中径的值。
三针测中径计算公式
三针测中径计算公式
D=d1+d2+d3-A
其中，D为孔洞的直径，d1、d2、d3分别为三根针测量得到的孔洞直径，A为三者距离孔洞边缘的最短距离之和。
1.准备三把针，使它们相互垂直。
2.将孔洞放在被测工件上，确保孔洞中心与三针的交点重合。
3.用三根针分别测量孔洞的直径，记录下d1、d2、d3的数值。
4.测量三根针距离孔洞边缘的最短距离，记录下距离数值。
5.根据上述公式计算出孔洞的直径D。
当然，三针测中径也存在一些局限性。
首先，该方法只适用于圆形孔
洞的测量，对于其他形状的孔洞不适用。
其次，由于需要测量距离等参数，对测量人员的技术水平有一定要求。
此外，对于较小直径的孔洞，测量容
易受到针与孔洞边缘之间夹杂物的影响，影响测量结果的准确性。
综上所述，三针测中径是一种常用的测量方法，可以用于测量圆形孔
洞的直径。
通过合理使用该方法，并结合其他测量技术，可以有效地提高
测量结果的准确性。
三针法测量螺纹中径计算公式
三针法测量螺纹中径计算公式好的，以下是为您生成的文章：在机械制造和工程领域中，螺纹的测量可是一项至关重要的任务。
而在众多测量螺纹中径的方法里，三针法测量可是个相当靠谱的手段。
今天咱就来好好聊聊这三针法测量螺纹中径的计算公式。
先来说说为啥要测量螺纹中径。
您想想啊，螺纹这玩意儿在各种机械设备里到处都是，要是中径不准，那整个连接或者传动的效果可就大打折扣啦。
就好比一辆自行车，链条的尺寸不合适，您蹬起来那不得费劲死，还容易出故障。
那这三针法到底是咋操作的呢？简单来说，就是把三根直径相同的量针放在螺纹沟槽里，然后用测量工具测出量针外廓的尺寸，再通过一系列计算得出螺纹中径。
咱们的重点，三针法测量螺纹中径的计算公式，它长这样：M = d2 + 3d0 – 0.866P这里面的 M 就是测量出来的尺寸，d2 是螺纹中径，d0 是量针直径，P 是螺距。
给您举个例子吧。
有一次我在车间里，碰到一个师傅正在为一批新加工的螺纹零件发愁。
他用常规方法测量，怎么都觉得数据不太对。
我就建议他试试三针法，然后一起按照公式算了起来。
我们仔细地测量了量针的直径，还有螺距，一丝不苟地把数据代入公式。
那个师傅眼睛紧紧盯着计算器，嘴里还念叨着：“可千万别出错啊！”最后得出结果的那一刻，师傅脸上露出了笑容，说：“嘿，还真准！这下心里有底了。
”在实际操作中，这个公式的应用可得小心谨慎。
量针直径的选择要合适，测量的时候要保证精度，不然一点点误差都可能导致结果偏差很大。
而且不同的螺纹规格，对应的参数也都不一样，这就要求我们对各种螺纹标准了如指掌。
另外，在使用这个公式的时候，还得考虑测量工具的精度和误差。
比如说千分尺，如果它本身就有误差，那算出来的结果肯定也不准啦。
总之，三针法测量螺纹中径的计算公式虽然看起来不复杂，但要想真正用得好，还得靠咱们多多实践，积累经验。
只有这样，才能在面对各种螺纹测量任务时，都能准确无误地得出结果，保证产品的质量和设备的正常运行。
螺纹计算公式三针测量法
螺纹计算公式三针测量法螺纹计算是工程测量中的一种常见应用，用于确定螺纹的实际尺寸和公差。
螺纹的测量可以采用多种方法，其中包括三针测量法。
三针测量法是一种直接测定螺纹内外直径的方法，通过测量螺纹内外径和嵌套圆柱体的中径，可以计算出螺纹的各项参数。
三针测量法的主要步骤如下：1.准备工作：选择合适的螺纹测微计、针杆和跳绳，并对其进行校准。
同时，准备好螺纹规和支持平台以便于测量。
2.初始测量：首先，用螺纹规测量被测工件的螺纹规格，以确定测量采用的螺纹规格和公差。
3.内直径测量：将内径测量座固定在支持平台上，将工件置于内径测量座内，用螺纹规的测头对螺纹内径进行触摸测量，记录并计算出内径。
4.外直径测量：将工件放置于支持平台上，用螺纹规和测微计完成对最大外直径和最小外直径的测量，记录并计算出外径。
5.中径测量：将工件的嵌套圆柱体平放在支持平台上，用螺纹规和测微计完成对最大中径和最小中径的测量，记录并计算出中径。
6.计算公式：根据已知的内径、外径和中径的测量结果，可以使用以下公式计算螺纹的重要参数：内径=中径-(绕线高度x2)外径=中径+(绕线高度x2)绕线高度=(最大外径-最小外径)/2注意：以上公式适用于国际标准螺纹，对于非标准螺纹需要根据实际情况进行适当的调整。
通过以上步骤和公式的计算，可以得出螺纹的各项参数，包括内径、外径、中径和绕线高度等。
这些参数对于螺纹的加工和装配具有重要的参考价值，能够确保螺纹的尺寸和公差符合设计要求。
螺纹计算是一项复杂而精密的工作，需要仔细操作和准确测量。
在进行螺纹计算之前，需要对测量设备进行校准和调整，并在实际操作中注意排除一些可能的误差和干扰。
同时，在计算结果不确定的情况下，可以进行多次测量和平均计算，以提高测量的准确性和可靠性。
总结起来，三针测量法是一种可靠的螺纹测量方法，可以直接测定螺纹的内外直径，并通过计算得出螺纹的重要参数。
准确的螺纹计算对于工程制造和装配具有重要的意义，能够确保螺纹的质量和性能符合要求。

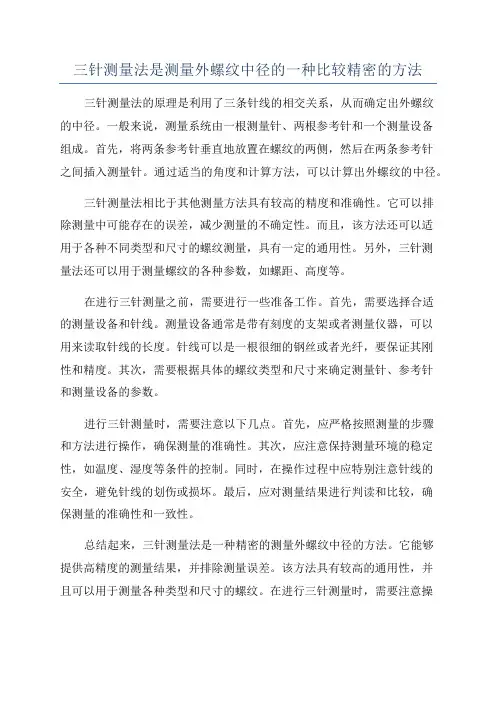

三针测量法是测量外螺纹中径的一种比较精密的方法
三针测量法是测量外螺纹中径的一种比较精密的方法三针测量法的原理是利用了三条针线的相交关系，从而确定出外螺纹的中径。
一般来说，测量系统由一根测量针、两根参考针和一个测量设备组成。
首先，将两条参考针垂直地放置在螺纹的两侧，然后在两条参考针之间插入测量针。
通过适当的角度和计算方法，可以计算出外螺纹的中径。
三针测量法相比于其他测量方法具有较高的精度和准确性。
它可以排除测量中可能存在的误差，减少测量的不确定性。
而且，该方法还可以适用于各种不同类型和尺寸的螺纹测量，具有一定的通用性。
另外，三针测量法还可以用于测量螺纹的各种参数，如螺距、高度等。
在进行三针测量之前，需要进行一些准备工作。
首先，需要选择合适的测量设备和针线。
测量设备通常是带有刻度的支架或者测量仪器，可以用来读取针线的长度。
针线可以是一根很细的钢丝或者光纤，要保证其刚性和精度。
其次，需要根据具体的螺纹类型和尺寸来确定测量针、参考针和测量设备的参数。
进行三针测量时，需要注意以下几点。
首先，应严格按照测量的步骤和方法进行操作，确保测量的准确性。
其次，应注意保持测量环境的稳定性，如温度、湿度等条件的控制。
同时，在操作过程中应特别注意针线的安全，避免针线的划伤或损坏。
最后，应对测量结果进行判读和比较，确保测量的准确性和一致性。
总结起来，三针测量法是一种精密的测量外螺纹中径的方法。
它能够提供高精度的测量结果，并排除测量误差。
该方法具有较高的通用性，并且可以用于测量各种类型和尺寸的螺纹。
在进行三针测量时，需要注意操作步骤、环境稳定性和测量结果的判读。
通过正确操作和使用适当的设备，可以确保测量的准确性和可靠性。
三针测量法
三针测量法三针测量外螺纹中径是一种间接测量螺纹中径的方法。
测量时，将三根精度很高、直径相同的量针放在被测螺纹的牙凹中，用测量外尺寸的计量器具如千分尺、机械比较仪、光较仪、测长仪等测量出尺寸。
再根据被测螺纹的螺距、牙形半角和量针直径，计算出螺纹中径。
三针测量法是一种间接简易测量中径的方法：测量时将直径相同的三根量针放在被测螺纹的沟槽里，其中两根放在同侧相邻的沟槽里，另一根放在对面与之相对应的中间沟槽内。
用杠杆千分尺，测出量针外廓最大距离M值，然后通过下面公式计算，求出被测螺纹的中径M。
代入上式经整理得：对于公制螺纹，用α=60°,则：d2=M-3d0+0.866P式中：d0-量针直径；P-螺纹螺距。
为了消除牙型半角误差对测量结果的影响，应选择最佳直径的量针，以使其在螺纹侧面的中径线上接触。
对于公制螺纹用三针法测量螺纹中径，可按以下步骤进行：1.根据被测螺纹的螺距，计算并选择最佳量针直径。
2.擦净被测螺纹，并夹持在支架上。
3.擦净杠杆千分尺，并调整零位。
4.将量针分别放入螺纹沟槽内，旋转杠杆千分尺的微分筒，使两测头与量针接触，然后读出M值。
5.在同一截面相互垂直的两个方向上分别测出M值，并将其平均值代入公式计算出螺纹中径。
6.判断被测螺纹中径的合格性。
三针测量钢针直径简化公式（p=螺距a=牙形角）具体计算公式钢针直径=P/(2*COSa/2)螺纹牙形角简化公式60 0.577p55 0.564p30 0.518p40 0.533p29 0.516p例如：M148*1.5-6h量针直径：d0= P/[2*COS（60度/2）]=P/1.732=0.577*P=0.8655mm标准中径=148-1+0.026=147.026D2= M测-3*d0+H= M测-3*d0+1.732*P/2= M测-3*0.8655+0.8655*1.5= M测-1.5*0.8655= M测-1.29825≈M测-1.3。
三针测量法
．三针测量法用量针测量螺纹中径的方法称三针量法，测量时，在螺纹凹槽内放置具有同样直径D 的三根量针，如图(e)示，然后用适当的量具(如千分尺等)来测量尺寸M 的大小，以验证所加工的螺纹中径是否正确。
螺纹中径的计算公式：d 2=M －D)2sin 11(α++21t*ctg 2α M ：千分尺测量的数值(mm)、D ：量针直径(mm)、α/2：牙形半角、t ：工件螺距或蜗杆周节(mm)量针直径D 的计算公式： D=212cos αt如果已知螺纹牙形角，也可用下面简化公式计算：图(e)例2对M24﹡1.5D 及螺纹中径d 2 ？ 解 ∵ α = 60°代入D=0.577t 中 得D=0.577﹡1.5＝0.8655mm∴ d 2=24.325－0.8655(1+1/0.5)+1.5﹡1.732/0.5=23.0275mm与理论值(d 2=23.026)相差△=23.0275－23.026＝0.0015mm ，可见其差值非常的小。
实际上螺纹的中径尺寸，一般都可以从螺纹标准中查得或从零件图上直接注明，因此只要将上面计算螺纹中径的公式移项，变换一下，便可得出计算千分尺应测得的读数公式：M=d 2+D )2sin 11(α+－21t*ctg 2α例32的读数值？解 ∵ α = 60°代入上式 M = d 2+3D －0.866t = 23.026＋3﹡0.866－0.866﹡1.5＝24.325mm5．双针测量法双针测量法的用途比三针测量法还要广泛，如螺纹圈数很少的螺纹，以及螺距大的螺纹(螺距大于6.5)，都不便用三针量法测量，而用双针量法测量则简便可行，对于普通螺纹，牙形角α =60°，如图(f)示。
图(f)d 2=M ˊ－3D －)(8'2D M t -+0.866t M ˊ：双针量法的测量尺寸(mm)(d 2、D 、t 的含义同前，在图(f)上不再标注)从上公式中可看出，在公式右端第一项与第三项中都含有M ˊ值，而M ˊ值需要在测量之前就计算出来，直接应用上述公式是不便计算理论M ˊ值，需对上式化简才能求出，以便在加工时准确控制M ˊ尺寸，保证螺纹中径d 2合格。
三针测量法计算公式
三针测量法计算公式好的，以下是为您生成的关于“三针测量法计算公式”的文章：在机械加工和测量的领域里，三针测量法可是个相当实用的小技巧。
这就好比我们在厨房里找到了一把特别顺手的菜刀，能把各种材料处理得妥妥当当。
三针测量法，简单来说，就是通过三根量针来测量螺纹中径的方法。
那它的计算公式是怎么来的呢？别着急，咱们慢慢唠。
先来说说这三针测量法的原理。
想象一下，一根螺纹就像是一个盘山公路，而我们要测量的就是这个公路中间那最关键的部分——中径。
我们把三根量针放在螺纹沟槽里，就好像在公路上立了三根标杆，通过测量这三根标杆之间的距离，再经过一系列的计算，就能得出螺纹中径的大小。
计算公式是这样的：M = d2 + 3dD - 0.866P 。
这里面的 M 表示量针测量值，d2 是螺纹中径，D 是量针直径，P 是螺距。
听起来是不是有点晕乎？没关系，我给您举个例子。
比如说，有一个螺纹，螺距 P 是 2 毫米，我们选用的量针直径 D 是 1 毫米，经过测量，量针测量值 M 是 20 毫米。
那咱们就可以代入公式算算啦。
先把已知的数值写下来：M = 20 毫米，D = 1 毫米，P = 2 毫米。
然后把这些数代入公式：20 = d2 + 3×1×d2 - 0.866×2 。
接下来就是解这个方程啦，经过一番计算，就能求出螺纹中径 d2 的值。
我还记得之前在工厂实习的时候，师傅让我用三针测量法测量一个零件的螺纹中径。
我当时心里那个紧张啊，就怕自己算错了。
我小心翼翼地把量针放好，仔细地测量，然后拿着数据开始计算。
算的时候，手心里都出汗了，就怕出错。
结果还算不错，跟师傅的结果差不多，师傅还夸我学得快呢！这三针测量法在实际工作中用处可大了。
不管是在生产线上保证零件的质量，还是在维修的时候确定零件是否还能继续使用，它都能给我们提供准确的数据。
而且，随着技术的不断进步，三针测量法也在不断地发展和完善。
新的材料、新的工艺，都对测量的精度和准确性提出了更高的要求。
