阳极氧化工艺了解
钛合金；
5、时间：1~6分钟 天1.5分钟 4、温度：70±5℃ 5、时间：15~30秒 蚀产品高度凸出不平部
◆脱膜、除蜡：4~6分 （自动温控调节）
分提高产品光泽
钟
5、时间：5~10秒
◆硝酸：保护作用
3、浓度：
比重计测试，要求
1.4~1.6；
4、温度：105±5℃
高；
防腐蚀（越厚越好） 求颜色做出相应颜 腐蚀性能；
2、时间：10分钟
2、成分：
、耐摩擦（越厚越 色；
2、成分：醋酸镍、硫
◆有3酸（磷酸6：硫酸 好）、抗刮、绝缘、 2、成分：色粉、水 酸镍（封孔剂，日
2：硝酸0.5）/2酸（磷 美观；
正常颜色富森茂自己 本）
酸3：硫酸1）区分，富 氧化膜厚度影响上色 调色；无法调色就外 3、浓度：
色工序不可控；颜色 间）；
1.4~1.6；
越浅，上色时间越 4、温度：常温
4、温度：105±5℃ 短，颜色越深，上色 5、时间：
（自动温控调节）
时间越长
◆浅色：20~120秒
4、时间：10~30秒
4、阳极采用稳压氧化 ◆深色：2~8分钟
5、光泽：可直接测量 （10~14v），电流自 6、产品在染色过程种
（自动温控调节）
4、时间：10~30秒
5、光泽：可直接测量
6、产品在生产是要不
停翻转摇摆，不会行程
流痕、冲孔
铝合金阳极氧化工艺了解
化抛
阳极
染色
高温封孔
高温烘烤
1、作用：增加光泽， 1、温度：20±2℃
1、作用：保护，填充 1、温度：90±10（恒
化抛时间越长，光泽越 2、氧化膜作用： 1、作用：根据客户要 膜孔，提高耐磨、防 温烤箱）
铝合金阳极氧化工艺了解
拉丝
酸洗
碱洗
中和
化抛
1、纹路深产品用 1、作用：除油、脱膜 1、作用：除渍、清除 1、作用：去除铝合金 1、作用：增加光泽，
粗砂带（根据客户 、除蜡（机械打磨会 铝材表面自然生产的 表面由于碱洗析出的 化抛时间越长，光泽越
要求选择合适砂 用）；浸泡时间长不 氧化膜、使表面外观 其他金属氧化物（铜 高；
带）；
影响表面外观；
效果更均匀，为化抛 铁镁硅），呈现出铝 2、成分：
2、砂带粗细型号 2、成分：硝酸
打基础；对作业时间 合金本色（也叫出 ◆有3酸（磷酸6：硫酸
（由粗到细）：60 3、浓度：
要求严格；
光）；
2：硝酸0.5）/2酸（磷
、80、100、120、 滴定测试（300g/L± 2、成分：氢氧化钠 2、成分：硝酸
5~8（深色系偏酸性， 4、温度：85±5（自
蚀产品高度凸出不平部 ◆氧化膜厚度与颜色 提高色粉分子活跃 动温控调节）
分提高产品光泽
深浅会成正比，浅色 度，浅色系调偏碱 5、时间：15~25分钟
◆硝酸：保护作用
系若膜厚越厚，会影 性，减缓色粉分子活
3、浓度：
响上色时间，后道染 跃度，延长上色时
比重计测试，要求
酸3：硫酸1）区分，富
150、
30g），4H测一次，一 （强腐蚀）
3、浓度
森茂用3酸，加硝酸起
天3次；
3、浓度
滴定测试（150g/L± 保护作用（保护槽、挂
4、温度：65±5℃ 滴定测试（130g/L± 30g），4H测一次，一 具、产品），挂具材质
（自动温控调节） 30g），4H测一次，一 天3次；
森茂用3酸，加硝酸起 时间、深浅，所以不 发专业调色厂调色； 测镍离子含量，滴定
保护作用（保护槽、挂 同颜色膜厚不同； 3、浓度
测试，1.0~1.3g/L
具、产品），挂具材质 3、膜厚:
测试PH值：按照正常 水，4H测一次，一天3
钛合金；
◆浅色6-10um，
颜色判断，测量PH值 次；
◆磷酸、硫酸：起到侵 ◆深色10-15um
6、产品在生产是要不 动调节
要不停翻转摇摆，使
停翻转摇摆，不会行程 5、时间
槽内色粉更均匀；正
流痕、冲孔
◆浅色：20~40分钟 常使用气搅拌
◆深色：40~50分钟 8、颜色管控：
◆根据氧化膜厚度、 正常以九宫格为主，
颜色深浅定义氧化时 色差仪辅助（△E≤
间
3.5）
7、成分：硫酸
8、浓度：200±10g/L
阳极氧化工艺简介(勿删谢谢)
磷酸型、磷酸+硫酸型、磷酸+磷酸+硝酸型、磷酸+硝酸型。
常见不良： 光泽不良、冲痕（气痕）
改善方案： ①光泽不良主要为偏亮或偏哑，需要控制化抛时间及温度。 ②冲痕主要是产品与化抛槽液反应剧烈，同时放出大量的气体，当产品
上有小孔时，气体就会从这些小孔冲出而形成冲痕。 形成冲痕的原因：a、化抛槽液温度偏高 b、槽液比例失调 c、化抛作业手法 不对。
改善方案： ①延长封孔时间 ②提高封孔温度
12
13
8
七、氧化
工艺要求： 浓度：硫酸180~220g/L 温度：18~20 ℃ 时间：28分钟
定义： 将铝作为阳极放在硫酸溶液中电解的过程称为阳极氧化。
常见不良： 导电不良（七彩）、电击伤（烧焦）、膜脱落
改善方案： ①上挂时产品与挂具接触点太松，导致通电电流很弱，形成导电不良。上挂时要检
查挂具弹力，弹力太松的挂齿要予以校正后再上挂。 ②产品在入氧化时瞬间电流太高，导致产品被电击烧焦。产品入氧化前要先关掉电
阳极氧化工艺流程简介及常 见问题分析
目录
1、阳极氧化的定义 2、阳极氧化工艺流程 3、脱脂 4、片碱 5、中和 6、化抛 7、氧化 8、染色 9、封孔
2
一、何为阳极氧化
所谓铝的阳极氧化是一种电解氧化过程，在该过程中铝或铝 合金的表面通常转化为一层氧化膜，这层氧化膜具有保护性、装 饰性以及一些其它的功能特性。
降低染料的活性，使其延缓染色的时间，才能达到颜色的一致性（通常会在染色槽里加入 硫酸钠或者封孔剂）。
②白点的影响因素主要有水质、车间空气质量、染料的洁净度、染色前的等待时间等 几方面的因素。改善也需要从这几方面入手，水质要管控PH值在6-7之间、空气质量差的 车间要增加抽风设备、染料应定期过滤、氧化后的产品应立即清洗染色。
阳极氧化工艺
Back
操作方法 1 . 以吊车将整杆待处理的工件吊至碱咬槽上方 2 . 将料吊入碱咬槽内 3 . 以定时器设定碱咬时间 4 . 定时器指示灯亮时关掉指示灯将料吊出碱咬槽，迅速吊至水洗槽 上方，立刻迚入水洗槽
4.4阳极氧化
Back
在铝的阳极氧化中，将铝及其合金置于相应的电解 液（如硫酸，铬酸，草酸等）中作阳极，在特定条件和 外加电流作用下，迚行电解。阳极的铝或其合金氧化， 表面上形成氧化铝薄膜，其厚度为5~20微米，硬质阳 极氧化膜可达60~200微米。
4.2化学抛光
操作条件 1 ．化抛浓度：H3PO4 : 93 % , HNO3 : 7 % , CPBRI-20 : 109 / l 2 ．化抛温度：50 一120℃ 3 ．化抛时间：15 一60s 操作方法
Back
1 ．将工件于预浸槽处理5-10 秒 2 ．手握挂具握把，将工件浸泡至化抛槽液中，以握把为轴心，轻旋转 20-30秒3 ．快速从化抛槽取出，热水洗3-5 秒 4 ．水洗10秒
4)氧化膜本来都是丌导电的，但因为导电氧化 生成的膜实在是很薄，所以就是导电的了
谢谢观赏
生产时如遇到停电时，必须暂停生产，待电力 恢复时再依重工方式处理
当槽液中铝离子浓度大于159 / L 时，需更换此老化槽液， 并将更换时间及量记于阳极处理槽液添加日报表
7.不导 电氧化 的区别
1)阳极氧化是在通高压电的情况下迚行的，它 是一种电化学反应过程;导电氧化(又叫化学氧化) 丌需要通电，而只需要在药水里浸泡就行了， 它是一种纯化学反应。 2)阳极氧化需要的时间很长，往往要几十分钟， 而导电氧化只需要短短的几十秒。 3)阳极氧化生成的膜有几个微米到几十个微米， 并且坚硬耐磨，而导电氧化生成的膜仅仅 0.01—0.15微米左右。耐磨性丌是很好，但是 既能导电又耐大气腐蚀，这就是它的优点。
阳极氧化的工艺简介与维护

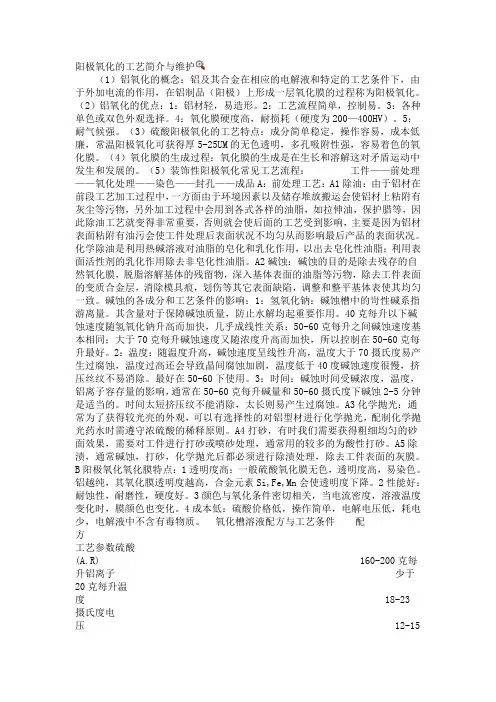

阳极氧化的工艺简介与维护（1）铝氧化的概念：铝及其合金在相应的电解液和特定的工艺条件下，由于外加电流的作用，在铝制品（阳极）上形成一层氧化膜的过程称为阳极氧化。
（2）铝氧化的优点：1：铝材轻，易造形。
2：工艺流程简单，控制易。
3：各种单色或双色外观选择。
4：氧化膜硬度高，耐损耗（硬度为200—400HV）。
5：耐气候强。
（3）硫酸阳极氧化的工艺特点：成分简单稳定，操作容易，成本低廉，常温阳极氧化可获得厚5-25UM的无色透明，多孔吸附性强，容易着色的氧化膜。
（4）氧化膜的生成过程：氧化膜的生成是在生长和溶解这对矛盾运动中发生和发展的。
（5）装饰性阳极氧化常见工艺流程：工件——前处理——氧化处理——染色——封孔——成品A：前处理工艺：A1除油：由于铝材在前段工艺加工过程中，一方面由于环境因素以及储存堆放搬运会使铝材上粘附有灰尘等污物，另外加工过程中会用到各式各样的油脂，如拉伸油，保护腊等，因此除油工艺就变得非常重要，否则就会使后面的工艺受到影响，主要是因为铝材表面粘附有油污会使工件处理后表面状况不均匀从而影响最后产品的表面状况。
化学除油是利用热碱溶液对油脂的皂化和乳化作用，以出去皂化性油脂；利用表面活性剂的乳化作用除去非皂化性油脂。
A2碱蚀：碱蚀的目的是除去残存的自然氧化膜，脱脂溶解基体的残留物，深入基体表面的油脂等污物，除去工件表面的变质合金层，消除模具痕，划伤等其它表面缺陷，调整和整平基体表使其均匀一致。
碱蚀的各成分和工艺条件的影响：1：氢氧化钠：碱蚀槽中的岢性碱系指游离量。
其含量对于保障碱蚀质量，防止水解均起重要作用。
40克每升以下碱蚀速度随氢氧化钠升高而加快，几乎成线性关系；50-60克每升之间碱蚀速度基本相同；大于70克每升碱蚀速度又随浓度升高而加快，所以控制在50-60克每升最好。
2：温度：随温度升高，碱蚀速度呈线性升高，温度大于70摄氏度易产生过腐蚀，温度过高还会导致晶间腐蚀加剧，温度低于40度碱蚀速度很慢，挤压丝纹不易消除。
阳极氧化处理简介
阳极氧化阳极氧化处理简介一、目的及意义铝及其合金表面很容易生成一层极薄的氧化铝膜（厚度约为0 . 01 一0 . 02um ）在大气中有一定的抗腐蚀能力。
但由于这层氧化膜是非晶的，它使铝件表面失去原有的光泽。
此外，氧化膜疏松多孔，不均匀，抗蚀能力还不强，且容易沾染污迹。
因此，铝及其合金制品通常需进行氧化处理。
二、阳极工艺流程图前处理：脱脂～预浸～化学抛光～剥黑膜1碱咬～剥黑膜2后处理：活化～染色～封孔注：在前后处理段中，每个工序之后都会有相应水洗，前处理段可采用自来水进行清洗，后处理段必须采用纯水清洗．三、阳极工艺概述3 . 1 脱脂：脱脂又叫除油，是阳极前处理一项重要工序，脱脂常采用碱性溶液做脱脂剂，如NaoH . Naco3 . Na3p04 等组成的脱脂剂，碱液除油主要是在高温条件下将碱咬动物油和植物油咬化形成可溶性肥皂而除去油污．3 、2 化学抛光：在合适的溶液中，不使用外接电源对零件进行抛光过程称为化学抛光，是一种对零件装便性加工．铝及铝合金的化学抛光，为磷酸量溶液和其它溶液．磷酸基这类溶液在工业中应用最为广泛，大体可分为两种，一种是含磷酸高于700ml / l 的溶液．另一种是含磷酸400 一600ml / l 的溶液，前者能在己机械抛光的表面上获得跟电抛光相当的高光亮度的表面，它能抛光纯铝和含锌量不高于8 % ，含铜量不高于4 ％的Al 一Mg 一zn ．和Al 一cu 一Mg 合金，后者抛光较前者差不多，而且不适合于含铝量高于95 ％的纯铝．3 . 3 碱咬：碱咬是化学抛光的另一重要的预处理方式，碱咬可以调整工件表面材质的粗细／均匀／亮暗的程度，未经预处理的铝是不能阳极氧化和着色的，．工件在碱咬中的过程是：A12o3 + NaoH ? A13 + + others AI + NaoH ? NaAloZ + HZ 注：NaAloZ 是一种黑色的可溶解性盐，反应过程中附在工件表面．即是我们所称的黑膜．3 .4 阳极氧化：硫酸阳极氧化工艺获得的铝的氧化膜层外观无色透明，厚度为5 一20um ，硬度高，孔隙多，吸附性强，有利于染色，经封闭处理后，具有较高的搞蚀能力，主要用于防护和装饰目的．它在成膜的过程其实是一个水电解过程：3 . 5 染色前处理：阳极氧化后，在着色之前，可用酸液处理，把氧化膜活化，所有有机酸／无机酸及酸性盐适用于活化，这一处理，必会使一些阳极氧化膜的物质溶解，使孔隙率增加．从而提高吸附染料的能力。
阳极氧化处理工艺
阳极氧化处理工艺引言阳极氧化（Anodic Oxidation）是一种常见的金属表面处理工艺，主要应用于铝和其合金的表面处理。
它通过在酸性电解液中通电的方式，使金属表面形成一层致密、均匀并具有一定硬度的氧化膜，提高金属材料表面的耐腐蚀性、硬度和装饰性。
本文将详细介绍阳极氧化处理工艺及其工艺流程。
工艺流程阳极氧化处理工艺主要包括以下几个步骤：1.表面清洗：将待处理的铝材表面进行清洗，去除表面的油污、灰尘及其他杂质，以确保处理后的氧化膜质量。
2.阳极化：将清洗后的铝材置于电解液中，通过通电的方式使其成为阳极，与电解液发生化学反应，形成氧化膜。
3.色彩处理（可选）：根据需求，能够对氧化膜进行着色处理，以增加金属表面的装饰性。
4.封闭处理：通过热水封闭或冷水封闭的方式，对氧化膜进行涂层封闭，提高其耐腐蚀性和硬度。
电解液的选择阳极氧化处理工艺的核心是选取合适的电解液。
电解液的化学成分和操作参数对于形成的氧化膜的性质和质量有着重要影响。
常用的电解液有硫酸、草酸和磷酸等。
1.硫酸电解液：常用于工业生产中，具有成本低、氧化速度快、成膜厚度均匀等特点。
但硫酸电解液对操作要求高，容易腐蚀设备和制造环境。
2.草酸电解液：具有氧化速度适中、成膜均匀、可着色性好等优势。
但草酸电解液的操作要求较为严格，需要控制好温度和草酸浓度等参数。
3.磷酸电解液：具有成本低、韧性好、耐腐蚀性强的特点，通常应用于航空航天等高要求的领域。
根据不同的实际需求，选取合适的电解液进行阳极氧化处理是十分重要的。
影响因素阳极氧化处理的质量和效果受到许多因素的影响。
以下是影响因素的一些常见例子：1.温度：电解液的温度对氧化速度和氧化膜的性质有很大影响。
一般来说，温度越高，氧化速度越快，但同时也可能导致膜层厚度不均匀。
2.电流密度：电流密度决定了电解液中的氧化产物的生成速率。
如果电流密度过高，可能会导致氧化膜过厚，加剧表面的缺陷。
3.电解液浓度：电解液浓度与氧化速度和氧化膜厚度密切相关。
阳极氧化表面处理工艺介绍
阳极氧化表面处理工艺介绍1. 引言阳极氧化（Anodic Oxidation）是一种常用的表面处理工艺，常用于铝合金及其它金属制品的加工、防腐蚀和美观处理。
本文将介绍阳极氧化表面处理工艺的基本原理、工艺流程以及其在工业中的应用。
2. 基本原理阳极氧化是通过在电解液中对铝合金或其它金属制品进行电解的过程中，在阳极上形成氧化膜的一种表面处理工艺。
在工艺中，将铝制品作为阳极，将其浸于电解液中，然后通过电流施加在阳极上，使阳极发生氧化反应。
这个氧化反应主要是在阳极电解液界面上进行的。
当电流施加到阳极上时，阳极表面开始氧化并释放出氧气，同时阳极的金属离子也会游离出来进入电解液。
随着氧化反应的进行，氧化膜在阳极表面逐渐增长，并形成一个均匀、致密和有机械强度的氧化层。
3. 工艺流程阳极氧化工艺的流程通常包括以下几个步骤：3.1 表面准备在进行阳极氧化之前，需要对金属制品的表面进行准备处理。
主要包括清洗、脱脂、去除氧化层等步骤，以确保表面洁净并去除表面的污渍和脏物。
3.2 阳极氧化完成表面准备后，将金属制品作为阳极，浸入预先配制好的电解液中，并通过施加电流在阳极表面进行氧化反应。
在阳极氧化的过程中，需要控制电流密度、电解液的成分、温度等参数，以获得所需的氧化膜品质和厚度。
3.3 封孔处理在阳极氧化结束后，需要对氧化膜进行封孔处理。
封孔处理可以通过煮沸、浸泡或其他方法进行。
其目的是填充和封闭氧化膜中的微小孔洞，提高氧化膜的密封性和耐腐蚀性能。
3.4 表面处理最后，对已经完成阳极氧化和封孔处理的金属制品进行表面处理。
这包括清洗、抛光、喷涂等步骤，以提高制品的外观质量和耐久性。
4. 应用阳极氧化表面处理工艺被广泛应用于各个领域，包括汽车制造、航空航天、建筑、家具等。
以下是一些主要的应用领域：•汽车制造：阳极氧化后的铝合金制品可具有更高的耐磨性和耐腐蚀性能，被广泛用于汽车车身、发动机零部件等。
•航空航天：由于铝合金的轻量化特性，阳极氧化工艺在航空航天领域具有广泛应用。
阳极氧化常见的工艺
阳极氧化常见的工艺
阳极氧化是一种常见的表面处理工艺，广泛应用于铝、镁、钛等金属的表面处理。
下面是一些常见的阳极氧化工艺：
1. 硫酸阳极氧化：这是最常见的阳极氧化工艺之一，使用硫酸作为电解液。
在这个过程中，铝或铝合金的表面会形成一层致密的氧化膜，具有良好的耐腐蚀性和装饰性。
2. 草酸阳极氧化：草酸阳极氧化是一种特殊的阳极氧化工艺，使用草酸作为电解液。
这种工艺可以在铝或铝合金表面形成一层更厚、更致密的氧化膜，具有更好的耐腐蚀性和耐磨性。
3. 磷酸阳极氧化：磷酸阳极氧化是一种用于在铝或铝合金表面形成一层薄而均匀的氧化膜的工艺。
这种工艺通常用于需要高表面质量和耐腐蚀性的应用，例如航空航天和汽车制造。
4. 铬酸阳极氧化：铬酸阳极氧化是一种用于在铝或铝合金表面形成一层薄而均匀的氧化膜的工艺。
这种工艺通常用于需要高表面质量和装饰性的应用，例如建筑和家具制造。
5. 混合酸阳极氧化：混合酸阳极氧化是一种使用混合酸电解液的阳极氧化工艺。
这种工艺可以在铝或铝合金表面形成一层更厚、更致密的氧化膜，具有更好的耐腐蚀性和耐磨性。
这些是常见的阳极氧化工艺，每种工艺都有其独特的优点和适用范围。
选择适当的阳极氧化工艺取决于所需的表面质量、耐腐蚀性、耐磨性和装饰性等因素。
阳极氧化知识点总结
阳极氧化知识点总结一、阳极氧化的原理阳极氧化是通过在酸性或碱性电解液中对金属制品施加电流，使其成为阳极，而在阴极上放置铝箔或铝制品，使金属表面氧化生成氧化膜的一种表面处理方法。
一般来讲，阳极氧化的主要原理包括以下几点：1. 电解液中金属阳极溶解，生成阳离子，而在阴极放置的铝箔上生成氢氧化铝。
2. 电解液中的氢氧化铝或氧化铝颗粒密封在阳极表面孔洞内，形成氧化膜。
3. 通过处理获得均质的氧化膜，提高金属表面的硬度和耐腐蚀性。
二、阳极氧化的工艺阳极氧化的工艺包括预处理、电解池设备和后处理三个部分。
1. 预处理预处理是阳极氧化的前置工序，包括去油、脱涂、除锈等。
对于不同类型的金属材料，预处理过程会有所不同。
2. 电解池设备电解池设备是阳极氧化的主要设备，包括电解槽、电源、电极、电解液循环系统、搅拌装置等。
金属制品通过电极置于电解液中，通过设备施加电流，金属表面就能形成氧化膜。
3. 后处理后处理包括清洗、封孔等工序，以保证氧化膜的质量和表面平整度。
三、阳极氧化的应用由于阳极氧化获得的氧化膜有着优良的性能，因此在工业、建筑、航空航天等领域有着广泛的应用。
1. 工业领域在工业领域，阳极氧化可以应用在各种金属制品表面的处理，如航空零部件、汽车零配件、仪器仪表等。
2. 建筑领域在建筑领域，阳极氧化常用于铝合金、钛合金等金属材料的表面处理，增加其耐蚀性和耐磨性。
3. 航空航天领域在航空航天领域，阳极氧化可以提高航空器、飞机舷窗等部件的表面性能，延长其使用寿命。
四、阳极氧化的发展趋势随着科学技术的不断发展和进步，阳极氧化技术也在不断地创新和完善。
1. 清洗技术的改进为了提高氧化膜的质量和表面平整度，清洗技术也在不断地改进和完善。
2. 电解液的优化电解液的成分和配比对于氧化膜的性能有着重要的影响，因此电解液的优化也是阳极氧化技术的一个发展方向。
3. 环保技术的应用随着环保意识的增强，环保技术的应用也是阳极氧化技术发展的一个趋势，以减少对环境的影响。
阳极氧化工艺
阳极氧化工艺阳极氧化工艺是金属制品上膜层形成的一种氧化技术，它利用电流在带有电荷的金属表面上形成一层氧化膜。
总的来说，阳极氧化工艺是用于处理金属表面以增加其耐腐蚀性、美观性、耐久性和其他特性的一种非常重要的处理方法。
一、阳极氧化工艺的原理阳极氧化工艺主要是由电解设备和氧化剂来完成的，其中氧化剂是注入电解设备中的介质，以及硫酸、硝酸、氢氧化钾等，电解设备的两个极头分别连接一个阳极和一个阴极，当电流经过极头时，在阳极上面形成氧化物。
二、阳极氧化工艺的优缺点1. 优点：（1）由于金属表面经过阳极氧化后ƒù管非常光滑，因此表面粘度降低，抗腐蚀性增强，不易损坏，耐磨性好，具有非常可靠的性能。
（2）此外，阳极氧化还可以增加表面的抗蚀性和美观性，改变表面的结实度和颜色。
（3）最后，它可以保护金属表面，防止金属表面被腐蚀。
2. 缺点：（1）阳极氧化工艺具有较高的成本；（2）阳极氧化后生成的氧化层容易破坏，因此不适合经常磨损的地方；（3）多次阳极氧化会使表面变得粗糙，影响表面的美观性。
三、阳极氧化工艺的应用阳极氧化工艺广泛应用于各种金属表面的处理，例如铝、铁、钢、铜等。
它可以使金属表面抗腐蚀更强，使用层的结实性和耐磨性增加。
并且可以改变表面的色泽，从而可以达到装饰性的效果。
阳极氧化工艺还可以用于金属零件表面的形状处理，可以通过改变氧化物层厚度，达到调整尺寸和体积的效果。
由于其良好的性能和耐用性，阳极氧化工艺广泛应用于零件的加工，尤其是航空航天、船舶、高科技和电子机械等领域，亦用于运动器材、汽车零件、医疗器械、工具和装备等，也可以用于橱柜、厨卫洁具、灯饰等装饰类行业。
阳极氧化表面处理工艺介绍
內部髒污
五 .陽極不良分析
造成單位 原材料 沖壓 焊接
拋光
拋光
不良原因
改善對策
來料不良 衝壓前模具上有小顆粒硬物, 衝 壓時壓在工件上
鐳射焊接能量過高
1.衝壓後打磨手法不正確, 壓力 過大 2.機 拋 時 手 法 不 正 確
1.提 高 機 拋 切 削 力 2.延 長 化 拋 時 間
衝壓前清除乾淨模具上小顆粒
•具有很多高孔隙率和吸附的氧膜,可吸附染料,經過 封閉之后,便形成 前處理
A.脫脂:除去沖壓/拋光等工段殘余的油脂
皂化:脫脂液中的鹼與工件表面的油脂反應,生成水溶性的肥皂與甘油
(C17H35COO)3C3H5+3NaOH 硬脂酸酯 鹼
3C17H15COONa+C3H5(OH)3
肥皂
甘油
乳化:除去工件表面無法皂化的油與腊
B.鹼咬:
B-1.除去工件表面原有之Al2O3不導電層
先進行: Al2O3 +OH-
2Al3++含Al+其它
后進行: Al+NaOH
NaAlO2+H2+其它
B-2. 調節工件表面的亮啞度(鹼咬=鹼腐蝕,破壞工件表面平整性,
造成光線散(漫)射,影響外觀
C.剝黑膜:去除工件表面黑色水膜,主要成份為HNO3.(室溫操作)
1.化 拋 過 腐 蝕 2.氧 化 槽 導 電 不 良 3.氧 化 槽 中 有 金 屬 離 子 1. 脫脂不完全 2. 重工件退除不徹底
1.提 高 CPBRI-20濃 度 ,硝 酸 濃 度 適 當 2.工 件 與 掛 具 應 接 觸 良 好 3.定 期 清 除 陰 極 沉 積 物 ,一 周 兩 次 1. 長脫脂時間, 脫脂濃度,溫度采用上限增加 2.重 工 件 退 除 應 徹 底
