船舶辅机 概述

要求：掌握辅机各种装置的－－－
1. 主要作用 2. 主要结构和组成 3. 工作原理
4. 主要特性
5. 操作和管理的方法 6. 故障分析和排除
武汉理工大学 轮机工程系Baidu Nhomakorabea
wangke
参考书
船舶辅机 大连海事大学出版社 船舶辅机试题解答 大连海事大学出版社 船舶辅机 全国海船船员统考指南丛书 人民交通 出版社 船舶辅机 海船船员适任考试培训用书 大连海事 大学出版社
武汉理工大学 轮机工程系
wangke
In today’s multi-cultural shipboard environment one of the must important skills that seafarers must develop is the ability to communicate effectively with their colleagues.
武汉理工大学 轮机工程系
wangke
第一篇 船用泵和空气压缩机
船用泵总述 第一章 往复泵 第二章 回转泵 第三章 离心泵 第四章 漩涡泵 第五章 喷射泵 第六章 活塞式压缩机
武汉理工大学 轮机工程系
wangke

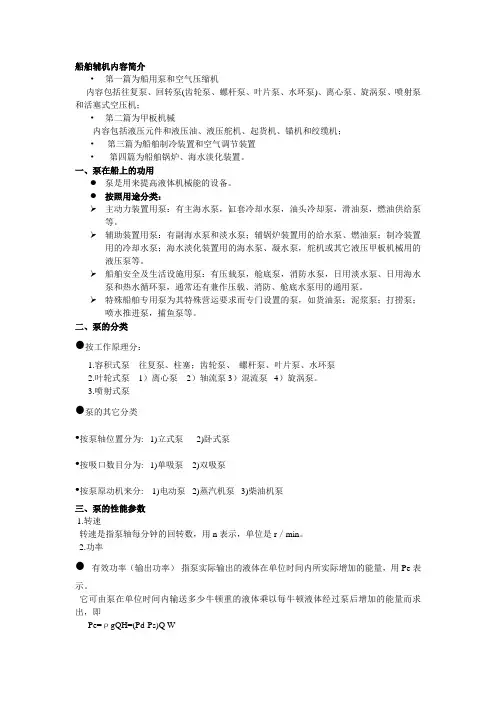

船用泵总述 一、船用泵的功用
泵的作用：输送船上海水、淡水、污水、滑油和燃油等 各种液体，提高液体的位置、压力或流速。 即使液体的位能Z、压力能 、动能 2 g 液体能改变。
武汉理工大学 轮机工程系
wangke
二、泵的分类
按工作原理的不同分三类－－
2．叶轮式泵 依靠叶轮带动液体高速回转而把机械能传递给所输送的液体。
叶轮式泵分类： 根据泵的叶轮和流 道结构特点的不同： 可分为离心泵、轴流 泵、混流泵和旋涡泵。
武汉理工大学 轮机工程系
wangke
二、泵的分类
按工作原理的不同分三类－－
船舶下水典礼
武汉理工大学 轮机工程系
wangke
在锚地等待进港的远洋轮船
武汉理工大学 轮机工程系
wangke
船舶试航
船舶下水
武汉理工大学 轮机工程系
wangke
22000立方米液化气船
13450吨成品/化学品船
1236箱高速集装箱船
1714箱集装箱船
1600米车道客滚船
18000吨半潜船
70800吨自卸船
wangke
辅机
武汉理工大学 轮机工程系
wangke
辅机－船舶上除主机以外的动力机械。 （船舶辅助机械）
武汉理工大学 轮机工程系
wangke
辅机分类
按用途分五类
1.为船舶推进装置服务；（为主机服务） 燃油输送泵、滑油泵、海水泵、淡水泵、空气压缩 机、分油机等。 2.为船舶航行与安全服务： 舵机、系泊设备、吊艇机、消防泵、舱底水泵、 压载泵等。 3.为货运服务： 起货机、通风机、制冷装置、货油泵、洗舱泵等。
武汉理工大学 轮机工程系
wangke
主机
武汉理工大学 轮机工程系
wangke
武汉理工大学 轮机工程系
wangke
YMD-MAN B&W S46MC-C和YMD-MAN B&W S50MC-C柴油机的设计特点
· · · · · · · · · · · · ·
焊接机座、焊接机架，铸造缸体。 双贯穿螺栓联结机座、机架和缸体； 链传动凸轮轴； 液压驱动排气阀； 廋型缸套，水套冷却； 气缸单排润滑； 缸盖钻孔水冷； 活塞头油冷，供油采用套管结构； 进气恒压增压； 直流扫气； 十字头结构，双侧导滑板； 半组合式曲轴； 可选择遥控操纵或机旁操纵；
wangke
二、泵的分类
按工作原理的不同分三类－－
1．容积式泵： 依靠泵内工作部件的运动造成工作容积周期性地增大和缩小而吸排 液体，并靠工作部件的挤压而直接使液体的压力能增加的泵。
容积式泵分类： 根据运动部件运动方式的不 同：分为往复泵和回转泵两类。 根据运动部件结构不同： 往复泵有活塞泵和柱塞泵； 回转泵有齿轮泵、螺杆泵、叶片 泵和水环泵。
wangke
液化石油气运输专用船 木材专用船
货物不仅装于货舱， 而且在甲板两侧的立 柱之间装载。
木屑运输专用船
用于装载造纸原料的木屑， 由于木屑的比重很小，因此 需要尽可能扩大容积。
油轮
有在常温下加压液化、低温 下常压液化，以及介于两者 之间的加压低温式三种类型， 但不论哪一种，都备有再液 化装置。
未来掌握在自己手中， 要学会把握未来。
武汉理工大学 轮机工程系
wangke
The quality of a ship is only as good as the quality of its personnel.
船员的素质决定船舶的运输的 质量。
武汉理工大学 轮机工程系
wangke
Our training is necessary, Your attitude is essential. 我们的教学培训是必要的， 而您的态度更重要。
顶推驳轮
船舶及船舶机舱 世界上最豪华的邮船 数字化船舶
武汉理工大学 轮机工程系
wangke
船机
主机－驱动船舶推进器的动力装置。 （船舶主推进装置） 辅机－船舶上除主机以外的动力机械。 （船舶辅助机械）
武汉理工大学 轮机工程系
wangke
船舶柴油机
武汉理工大学 轮机工程系
wangke
主机
满足运输国际标准集装箱需 要，在各种船舶中具有最快 的航行船速。
重型货物运输船
为了运输大型建筑机械等 重型设备，配备重型装卸 设备的现代化专用货 轮。
模块船
为了运输各种设备的专用船 舶，穿上没有货舱，将设备 事先组合成为几个模块，直 接装载在甲板上运 输。
汽车运输专用船
汽车通过船侧的的登 陆跳板驶进船内，内 部设有如同室内停车 场一样的多层甲板， 为适应运送大型客车 等的需要，内部甲板 可以根据车高进行升 降。
3．喷射式泵 依靠工作流体产生的高速射流引射流体，然后再通过动量交换而 使被引射流体的能量增加。
喷射式泵分类： 根据所用工作 流体的不同： 有水喷射泵、蒸汽 喷射器和空气喷射 器等。
武汉理工大学 轮机工程系
wangke
二、泵的分类
按泵轴位置分：立式泵和卧式泵， 按吸口数目分：单吸泵和双吸泵； 按驱动泵的原动机来：电动泵，汽轮机泵，柴油机泵， 随车泵（由主机本身附带驱动的泵）。
wangke
二、泵的分类
按船上的用途分为－－
1.主动力装置用泵。主海水泵、缸套冷却水泵、油头冷却泵、滑油泵、
燃油供给泵以及燃油驳运泵和滑油驳运泵等
2.辅助装置用泵。柴油发电机的副海水泵和淡水泵；辅锅炉装置用的
给水泵；燃油泵，制冷装置用的冷却水泵；海水淡化装置用的海水泵、 凝水泵；舵机或其它液压甲板机械用的液压泵等。
在今天船上的多元文化环境里，船员必需具备的最重 要的技能之一，就是与同事进行有效的交流。
-------国际海事组织秘书长 W.A.奥尼尔
武汉理工大学 轮机工程系
wangke
船舶辅机 marine auxiliary machinery
第一篇 第二篇 第三篇 第四篇 船用泵和空气压缩机 甲板机械 船舶制冷装置和空气调节装置 船舶锅炉、海水淡化和防污染装置
武汉理工大学 轮机工程系
wangke
三、泵的性能参数
表明泵的性能和完善程度，以便选用和比较，是 使用、维护管理的依据。
1．流量 指泵在单位时间内所排送的液体量。 体积流量：用体积来度量所送液体量，用Q表示，单位是m3／s， 或m3/h、L／min。 质量流量: 用质量来度量，用G表示，单位是kg／s，或t／h、 kg／min。如用ρ 表示液体的密度(kg/m3)，则 kg／s 泵铭牌上标示的流量是指泵的额定流量，即泵在额定工况时的 流量，而泵实际工作时的流量则与泵的工作条件有关，不一定等 于额定流量。
武汉理工大学 轮机工程系
散装货船
为适应运输谷物等散装货物 而使用的专用船舶，为防止 航行过程中散装货物的流动， 货舱上部设有倾斜状的三角 形平衡储罐。
铁矿石运输专用船
用于运输铁矿石，由于矿 石比重很大，因此货舱相 对较小，并使得矿石在中 部高高堆起。
煤炭铁矿石兼容运输船
由于煤炭的比重小于铁矿石， 因此货舱容积大于铁矿石专 用船。运送煤炭时全舱装载， 运输铁矿石则采用跳跃装载 的方法。
武汉理工大学 轮机工程系
wangke
MAN-B&W 6S42MC
低速机
世界首制最新型柴油机 MAN-B&W 5S50MC
Sulzer 8RTA48T柴油机
MAN-B&W 6L42MC柴油机
主 机
Sulzer 5RTA58T柴油机为世界首制机
武汉理工大学 轮机工程系
国内建造的功率最大的柴油机 Sulzer 7RTA84+EB
p
c
2
武汉理工大学 轮机工程系
wangke
液体能的形式（稳定流动的任一流体断面上）
单位重量液体的能量E
S C
E
p

Z
2g
c
2
hw
＝压力能+位能+速度能+流阻损失
P Z
武汉理工大学 轮机工程系
wangke
泵的定义：
提高液体机械能的设备。 将机械能转变成液体能的机械称之。
武汉理工大学 轮机工程系
3.船舶安全及生活设施用泵。压载泵，舱底水泵；消防水泵；日用
淡水泵；日用海水泵(卫生水泵)和热水循环泵，通常还有兼作压载、 消防、舱底水泵用的通用泵。 浆泵；深水打捞船上的打捞泵，喷水推进船上的喷水推进泵，无网捕 鱼船的捕鱼泵等
4.特殊船舶用泵。油轮用于装卸的货油泵，挖泥船用以抽吸泥浆的泥
武汉理工大学 轮机工程系
武汉理工大学 轮机工程系
wangke
YMD-SULZER RTA48T-B/YMD-SULZER RTA58T-B柴油机的设计特点:
· · · · · · · · · · · · · ·
焊接机座、焊接机架，铸造缸体； 柴油机结构合理，应力低，刚性好； 齿轮传动凸轮轴； 液压驱动排气阀； 缸套钻孔冷却; 气缸双排润滑； 缸盖钻孔水冷； 活塞头喷油冷却； 进气系统恒压增压； 直流扫气； 十字头结构，单侧导滑板； 半组合式曲轴； 可选择遥控操纵或机旁操纵； 活塞冷却供油采用铰链式结构。
天然气运输专用船
运送再零下162度液化的 天然气，为此需要考虑低 温下的材质问题，运输过 程中的事故防范，以及采 用运输过程中气化的天然 气作为燃料的发动机等， 造价很高，一用于专门航 线。
武汉理工大学 轮机工程系
石灰运输专用船 装置风帆的货轮 滚装货轮
采用底卸方式基本不需人工操 作。
wangke
散装水泥专用运输船
52000吨浮式储油船
74500吨散货船
2500米车道滚装船
400辆汽车滚装船
豪华旅游船
武汉理工大学 轮机工程系
wangke
高速水翼船
双体穿浪船
破冰多用途船
远洋综合测量船
71000吨原油轮
三用工作船
掠海地效翼船
武汉理工大学 轮机工程系
wangke
武汉理工大学 轮机工程系
wangke
. 集装箱轮 一般货轮
武汉理工大学 轮机工程系
wangke
按用途分
4.为改善船员劳动和生活条件服务； 制冷及空调装置、海水淡化装置、饮水泵、卫生水泵、 热水循环水泵、通风机、减摇装置、船用锅炉等。 5.为防污染服务： 油水分离器、生活污水处理装置、焚烧炉、污油泵、 污水泵等。
武汉理工大学 轮机工程系
wangke
按种类分八类 1. 船用泵 2. 气体压送机械 3. 甲板机械 4. 辅助锅炉 5. 油净化装置 6. 防污染装置 7. 海水淡化装置 8. 制冷和空调装置
wangke
G ρQ
武汉理工大学 轮机工程系
三、泵的性能参数
2．压头 （扬程） H
指单位重量液体通过泵后所增加的机械能。 即泵传给单位重量液体的能量。 常用m表示，单位是Nm／N ＝m。单位重量液体的机械能又称水头
泵铭牌上标注的扬程是额定扬程，即泵在设计工况时的扬程。
泵实际工作时的扬程不一定等 于额定扬程，它取决于泵所工 作的管路的具体条件。泵的工 作扬程可用泵出口和吸口的水 头之差来求出，亦即由液体在 泵进出口处的压力头之差、位 置头之差和速度头之差相加而 得到。
武汉理工大学 轮机工程系
wangke
按教材的章节分类 分成四篇，共计十五章
武汉理工大学 轮机工程系
wangke
学习方法：
1. 课堂讲授，做笔记。 实验室装置操作，实物动手拆装。 2. 完成要求的作业，做完全部的复习思考题。 3. 课前要预习，课后要复习。
武汉理工大学 轮机工程系
wangke
武汉理工大学 轮机工程系
wangke
Plan what you do, Do what you plan, Record it. 计划要做的事， 按计划做事， 把做的事记录下来。
武汉理工大学 轮机工程系
wangke
The future is in your hands, Do not let go of it.
