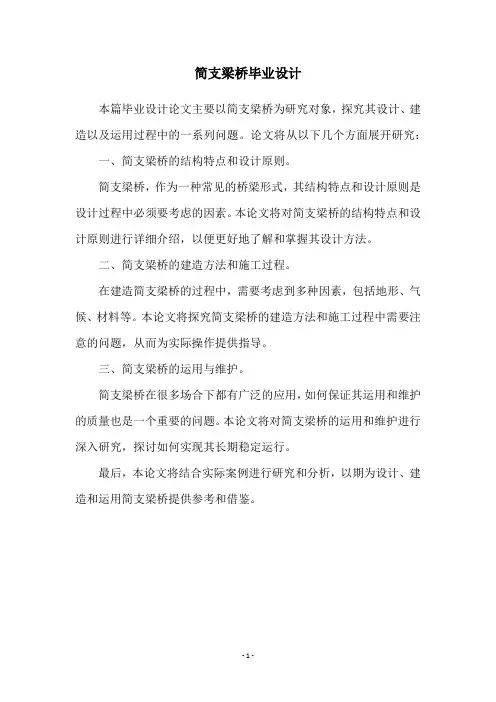

本篇毕业设计论文主要以简支梁桥为研究对象，探究其设计、建造以及运用过程中的一系列问题。
论文将从以下几个方面展开研究：
一、简支梁桥的结构特点和设计原则。
简支梁桥，作为一种常见的桥梁形式，其结构特点和设计原则是设计过程中必须要考虑的因素。
本论文将对简支梁桥的结构特点和设计原则进行详细介绍，以便更好地了解和掌握其设计方法。
二、简支梁桥的建造方法和施工过程。
在建造简支梁桥的过程中，需要考虑到多种因素，包括地形、气候、材料等。
本论文将探究简支梁桥的建造方法和施工过程中需要注意的问题，从而为实际操作提供指导。
三、简支梁桥的运用与维护。
简支梁桥在很多场合下都有广泛的应用，如何保证其运用和维护的质量也是一个重要的问题。
本论文将对简支梁桥的运用和维护进行深入研究，探讨如何实现其长期稳定运行。
最后，本论文将结合实际案例进行研究和分析，以期为设计、建造和运用简支梁桥提供参考和借鉴。
- 1 -。
简支t型梁桥毕业设计
简支t型梁桥毕业设计简支T型梁桥毕业设计概述简支T型梁桥是一种常见的桥梁结构，具有结构简单、施工方便等优点。
本文将对简支T型梁桥的毕业设计进行探讨，包括设计目标、设计过程以及结构分析等方面。
设计目标简支T型梁桥的设计目标是确保桥梁的安全可靠，并满足交通运输的需求。
设计过程中需要考虑桥梁的承载能力、抗震性能、舒适性以及经济性等方面的要求。
设计过程1. 桥梁选址：根据实际情况选择合适的桥梁位置，考虑交通流量、地质条件以及环境影响等因素。
2. 荷载计算：根据设计标准和实际情况，确定桥梁所承受的荷载类型和大小。
常见的荷载包括静载荷、动载荷以及温度荷载等。
3. 结构设计：根据桥梁的荷载情况，选择合适的结构形式和材料。
在简支T型梁桥设计中，常用的材料包括钢材、混凝土等。
结构设计需要考虑桥梁的受力情况、变形控制以及抗震性能等方面。
4. 施工图设计：根据结构设计结果，绘制桥梁的施工图。
施工图包括桥梁的平面布置、截面形状以及构造细节等。
5. 桥梁施工：根据施工图进行桥梁的施工。
施工过程中需要注意施工工艺、施工质量控制以及安全保障等方面。
结构分析简支T型梁桥的结构分析是设计过程中的重要环节。
结构分析主要包括静力分析和动力分析两个方面。
1. 静力分析：静力分析是对桥梁在静力作用下的受力情况进行分析。
静力分析的目的是确定桥梁的受力大小和受力位置，以保证桥梁结构的安全可靠。
2. 动力分析：动力分析是对桥梁在动力荷载作用下的受力情况进行分析。
动力分析的目的是确定桥梁在交通运输过程中的振动情况，以保证桥梁的舒适性和抗震性能。
结构分析过程中需要使用一些工具和方法，如有限元分析、结构力学理论等。
这些工具和方法可以帮助工程师更好地理解桥梁的受力情况，从而进行合理的设计和优化。
总结简支T型梁桥的毕业设计是一个综合性的工程项目，需要考虑多个方面的因素。
设计过程中需要进行桥梁选址、荷载计算、结构设计、施工图设计以及结构分析等工作。
通过合理的设计和分析，可以确保桥梁的安全可靠，并满足交通运输的需求。
装配式钢筋混凝土简支T型梁桥毕业设计
验收与交付：完成施工后进 行验收，确保质量符合要求， 并进行交付使用
施工方法：预制桥梁段拼装施工 施工材料：钢筋、混凝土 施工设备：预制桥梁段拼装设备、吊装设备 施工工艺流程：预制桥梁段制作、运输、吊装、拼装、连接
Hale Waihona Puke 确定施工工艺流程图绘制的目的和要求 收集相关资料和数据 选择合适的绘图软件和工具 按照施工顺序和逻辑关系绘制流程图
,a click to unlimited possibilities
汇报人：
CONTENTS
添加目录标题 T型梁桥概述
装配式钢筋混 凝土简支T型 梁桥的构造与 特点
毕业设计任务 与要求
装配式钢筋混 凝土简支T型 梁桥的施工工 艺设计
装配式钢筋混 凝土简支T型 梁桥的优化设 计
PART ONE
PART TWO
促进科技进步：装配式钢筋混凝土简 支T型梁桥的优化设计可推动相关领 域的技术进步和创新，提高整个行业 的科技水平。
PART SEVEN
毕业设计的主要成果：完成了装配式钢筋混凝土简支T型梁桥的设计，包括结构设 计、施工方案、经济分析等方面。
毕业设计中的难点和解决方案：在设计中遇到了许多难点，如结构优化、施工方 法选择等，通过不断尝试和优化，最终找到了合适的解决方案。
添加 标题
常规浇筑法：在桥位处设置支架，然后进 行混凝土浇筑施工，适用于规模较大、施 工条件较差的桥梁工程。
添加 标题
顶推施工法：将T型梁在预制场进行预制，然后 在桥位处利用千斤顶等设备将梁体逐步顶推到设 计位置，适用于跨越深谷、河流等施工条件较差 的桥梁工程。
添加 标题
悬臂浇筑法：在桥位处利用挂篮等设备， 从桥墩开始逐步浇筑T型梁的各个部分，适 用于规模较大、施工条件较好的桥梁工程。
简支钢筋混凝土空心板梁桥毕业设计
简支钢筋混凝土空心板梁桥毕业设计
项目背景
根据项目要求，设计一座简支钢筋混凝土空心板梁桥。
该梁桥
跨度为20m，车道宽度为 6.5m，双向四车道，考虑公路设计荷载。
设计方案
1. 桥墩设计：采用矩形结构，尺寸为1.2m x 1.2m，深度为
2.5m，采用C30的混凝土。
2. 梁设计：采用简支梁设计，梁的截面为空心板，通过计算得
出梁的高度为2.1m，宽度为1.5m。
3. 基础设计：桥墩基础采用钢筋混凝土挖孔桩基础，桥墩钢筋
采用HRB400，钢筋网采用布置直径为10mm，间距为150mm的网格。
施工建议
1. 确保施工现场地势平坦，保持现场清洁，保证环境安全。
2. 梁板制造应在场地制作，保证尺寸精度，减少运输成本。
3. 确保现场的混凝土浇注温度和工艺符合要求，保证混凝土强
度和耐久性。
4. 钢筋网的加工应该准确，避免安装时出现问题，进一步保证施工质量。
总结
该简支钢筋混凝土空心板梁桥设计符合设计要求，并提出了可行的施工建议。
该设计方案可供施工参考，具体细节需要进一步施工时结合实际情况进行调整。
35m预应力简支梁桥毕业设计_yg 2

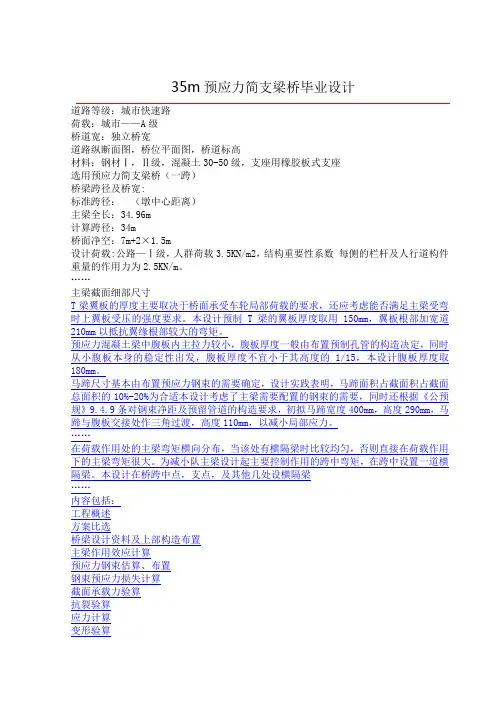

35m预应力简支梁桥毕业设计道路等级：城市快速路荷载：城市——A级桥道宽：独立桥宽道路纵断面图，桥位平面图，桥道标高材料：钢材Ⅰ，Ⅱ级，混凝土30-50级，支座用橡胶板式支座选用预应力简支梁桥（一跨）桥梁跨径及桥宽:标准跨径：（墩中心距离）主梁全长：34.96m计算跨径：34m桥面净空：7m+2×1.5m设计荷载:公路—Ⅰ级，人群荷载3.5KN/m2，结构重要性系数每侧的栏杆及人行道构件重量的作用力为2.5KN/m。
……主梁截面细部尺寸T梁翼板的厚度主要取决于桥面承受车轮局部荷载的要求，还应考虑能否满足主梁受弯时上翼板受压的强度要求。
本设计预制T梁的翼板厚度取用150mm，翼板根部加宽道210mm以抵抗翼缘根部较大的弯矩。
预应力混凝土梁中腹板内主拉力较小，腹板厚度一般由布置预制孔管的构造决定，同时从小腹板本身的稳定性出发，腹板厚度不宜小于其高度的1/15，本设计腹板厚度取180mm。
马蹄尺寸基本由布置预应力钢束的需要确定，设计实践表明，马蹄面积占截面积占截面总面积的10%-20%为合适本设计考虑了主梁需要配置的钢束的需要，同时还根据《公预规》9.4.9条对钢束净距及预留管道的构造要求，初拟马蹄宽度400mm，高度290mm，马蹄与腹板交接处作三角过渡，高度110mm，以减小局部应力。
……在荷载作用处的主梁弯矩横向分布，当该处有横隔梁时比较均匀，否则直接在荷载作用下的主梁弯矩很大。
为减小队主梁设计起主要控制作用的跨中弯矩，在跨中设置一道横隔梁。
本设计在桥跨中点，支点，及其他几处设横隔梁……内容包括：工程概述方案比选桥梁设计资料及上部构造布置主梁作用效应计算预应力钢束估算、布置钢束预应力损失计算截面承载力验算抗裂验算应力计算变形验算局部承压计算横隔梁计算行车道板计算方案一第一章工程概述............................................................................................ 错误！未定义书签。
简支预应力混凝土空心板梁桥毕业设计
简支预应力混凝土空心板梁桥毕业设计目录1 设计说明 (1)1.1主要技术指标 (1)1.2 材料规格 (1)1.3 设计规范 (1)1.4 施工方式 (1)2 设计方案 (4)2.1 方案比选原则 (5)2.2 备选方案介绍 (6)2.3 方案比较 (10)2.4 推荐方案 (10)2.5 上部结构尺寸拟定 (11)2.5.1 顺桥向尺寸的拟定 (11)2.5.2 横桥向尺寸的拟定 (11)3 上部结构内力计算 (12)3.1 截面几何特性计算 (12)3.2 结构离散和截面的定义 (12)3.3 简支梁施工阶段 (12)3.4 永久作用计算 (13)3.5 可变作用效应计算 (15)3.5.1 冲击系数和横向分布系数 (15)3.6 温度及支座不均匀沉降内力计算 (17)3.7 作用效应组合 (17)3.7.1 作用效应组合原理 (17)3.7.2 承载能力极限状态计算时的作用效应组合 (19)3.7.3 正常使用极限状态效应组合 (21)4 预应力钢束的估算与布置 (25)4.1 计算原理 (25)4.2 预应力筋估算结果 (27)4.3 预应力筋布置原则 (27)4.4 预应力钢束布置情况 (28)4.5 预应力损失计算 (30)σ (31)4.5.1 预应力筋与孔道壁之间摩擦引起的应力损失1l σ (31)4.5.2 锚具变形、钢筋回缩引起的应力损失2lσ (32)4.5.3 钢筋与台座间的温差引起的损失3lσ (32)4.5.4 混凝土弹性压缩引起的应力损失4lσ (32)4.5.5 预应力钢筋松弛引起的损失5lσ (33)4.5.6 混凝土收缩徐变引起的应力损失6l5 普通钢筋的设计计算 (35)5.1 预制段普通配筋设计 (35)5.2 现浇连续段普通配筋设计计算 (37)5.2.1 设计计算原理 (37)5.2.2 钢筋布置 (37)6 承载能力极限状态截面强度计算与验算 (38)7 预制空心板应力验算 (39)7.1 抗裂验算 (39)7.1.1 正截面抗裂性验算 (39)7.1.2 斜截面抗裂性验算 (41)7.2 持久状况应力验算 (41)7.2.1 正截面混凝土应力验算 (42)7.3 短暂状况应力验算 (44)8 抗裂验算 (48)8.1 正截面抗裂验算 (48)9 短暂状况下应力验算 (54)9.1 施工阶段法向压应力验算 (54)10 挠度验算 (59)11 施工图设计 (60)11.1 概述 (60)11.2 总体布置图 (60)11.3 空心板一般构造图 (61)11.4 空心板预应力钢束构造图 (61)12 桥墩墩柱计算 (62)12.1 荷载计算 (62)12.1.1 恒载计算 (62)12.1.2 汽车荷载计算 (62)12.1.3 双柱反力横向分布计算（横向分布同盖梁计算） (63)12.1.4 荷载组合 (63)设计总结 (65)参考文献 (66)致谢 (67)1 设计说明1.1主要技术指标桥型布置：27.04m 简支预应力混凝土空心板梁桥；桥面净宽：1.75m（人行道）+20.40m（行车道）+1.75m(人行道)=23.9m；设计荷载：公路I级；桥面纵坡：单向0.84%；桥面横坡：行车道设±1.5%的横坡，人行道设置1%的反向横坡；1.2 材料规格空心板块：采用C55 混凝土，容重为26.0kN/m3，弹性模量取3.45×107kPa；铰缝：采用C30 细集料混凝土桥面铺装：采用等厚10cm 的C30 沥青混凝土层，容重为24.0kN/m3；桩基础：采用C25 混凝土；桥台盖梁、耳背墙：采用C30 混凝土；预应力钢筋束：采用15.2 υ s 高强度低松弛预应力钢绞线,标准强fpk=1860MPa,弹性模量Ep=1.95*1000000MPa,技术标准应符合《预应力混凝土用钢绞线》（GB5224）的有关规定；普通钢筋：采用HRB335和R235；钢材：采用符合GB700-88规定的Q235钢材；其他：桥梁伸缩缝采用浅埋式伸缩缝装置；空心板梁支座采用圆板式橡胶支座；桥面排水采用铸铁泄水管；1.3 设计规范《公路工程技术标准》（JTG B01-2003）《公路桥涵设计通用规范》（JTG D60-2004）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）《公路桥涵地基与基础设计规范》（JTJ024-85）1.4 施工方式简支梁桥。
简支梁桥毕业设计
简支梁桥毕业设计一、简支梁桥的定义和特点简支梁桥是一种常见的桥梁结构，主要由梁体和支座组成。
它的主要特点是支座仅能够在梁体上产生垂直反力，不能产生水平反力。
简支梁桥常用于跨越小型河流、道路和铁路等场所，具有结构简单、施工方便、造价较低等优点。
二、简支梁桥毕业设计的意义毕业设计是对学生所学知识的综合运用，通过设计一座简支梁桥来巩固学生在结构力学、土木工程等方面的知识。
这对学生提升工程设计能力、加深对桥梁结构的理解都具有重要意义。
三、简支梁桥毕业设计的步骤1. 需求分析首先需要对桥梁的使用要求进行分析，明确设计的目的和功能。
比如确定桥梁的跨度、通行荷载、风荷载等。
这些参数将直接影响到桥梁的结构设计。
2. 结构设计在结构设计阶段，需要考虑桥梁的材料选择、桥墩和桥面板的尺寸等。
通过结构分析和计算，确定各个结构部件的尺寸和形状，并考虑静力学平衡条件。
3. 施工方案施工方案是设计的重要组成部分。
在制定施工方案时，需要考虑到材料供应、施工设备、施工工艺等因素，保证设计能够顺利实施。
4. 工程预算工程预算是毕业设计中的重要步骤，它能够通过对工程材料、施工机械、人工费用等的预估，制定出一个符合实际情况的经济预算。
5. 结果分析在设计完成后，需要对设计结果进行分析，对设计过程中的假设和简化进行检验，确保设计的合理性和可行性。
四、简支梁桥设计中需要注意的问题1. 建模方法选择在进行简支梁桥的设计时，可以采用不同的建模方法进行结构分析。
常见的方法有解析方法、数值方法和试验方法等。
需要根据具体情况选择合适的方法。
2. 荷载计算在简支梁桥设计中，荷载计算是一个重要的步骤。
需要考虑到静态荷载、动态荷载和温度荷载等因素，确保设计能够满足桥梁使用的需求。
3. 材料选择在桥梁设计中，材料的选择直接关系到桥梁的承载能力和使用寿命。
需要综合考虑材料的力学性能、耐候性能等因素，选择合适的材料。
4. 施工工艺桥梁的施工会对最终的结构性能产生影响。
简支梁桥设计毕业设计
简支梁桥设计毕业设计目录一、设计基本资料及构造布置 (2)1.设计题目：预应力混凝土T形梁桥设计 (2)2.设计资料 (2)3.主要材料 (2)4.设计依据 (2)5. 基本计算数据（见表1-1） (3)二、主梁作用效应计算 (6)（一）.边梁作用效应计算 (6)（二）.中梁永久作用效应计算.............................................................. 错误!未定义书签。
（三）.跨中荷载横向分布系数 (10)（四）.可变作用效应计算 (13)三、预应力钢筋面积的估算及钢束布置 (19)1.预应力钢筋截面积估算 (19)2.预应力钢束的布置................................................................................ 错误!未定义书签。
3.非预应力钢筋截面积估算及布置........................................................ 错误!未定义书签。
4.钢束起弯角度和线形的确定................................................................ 错误!未定义书签。
四、计算主梁截面几何特性 (20)1.截面面积及惯性矩计算........................................................................ 错误!未定义书签。
2.截面静矩计算........................................................................................ 错误!未定义书签。
3.截面几何特性汇总表............................................................................ 错误!未定义书签。
