市政道路环网柜调试方案
环网柜 施工方案
环网柜施工方案1. 引言本文档旨在提供环网柜施工方案的详细说明，包括施工准备、施工步骤、工具材料准备等内容，以确保施工进程顺利进行。
2. 施工准备2.1 工具材料准备环网柜施工所需的工具材料如下：•打孔机•测量工具•钢筋切割机•打磨机•螺丝刀•绝缘胶带•绝缘手套•安全帽•工程车辆•环网柜组件2.2 施工人员准备确保施工人员具备以下能力和要求：•熟悉环网柜的施工要求和流程。
•具备相关施工经验。
•具备操作工具的技能。
•遵守安全施工规范。
2.3 施工区域准备在施工区域进行以下准备工作：•清理施工区域，确保工作空间整洁。
•铺设防尘布或塑料薄膜，以保护地面和周边设备。
3. 施工步骤3.1 安装环网柜基础首先，根据设计要求在施工区域进行环网柜基础的安装，包括以下步骤：1.测量基础位置并进行标示。
2.使用打孔机在标示位置打孔。
3.安装环网柜基础，确保稳固。
3.2 安装环网柜组件1.使用螺丝刀将环网柜组件固定在基础上。
2.根据设计要求连接环网柜组件和配电设备。
3.使用绝缘胶带进行绝缘处理。
3.3 连接电源线路1.根据设计要求，连接环网柜的电源线路。
2.使用绝缘胶带包裹电源线路连接处，确保电路安全可靠。
3.4 检查和测试1.检查施工结果，确保环网柜的安装和连接正确。
2.进行电气测试，确保环网柜的工作正常。
4. 施工安全注意事项在环网柜施工过程中，务必遵守以下施工安全注意事项：•使用个人防护装备，包括安全帽和绝缘手套。
•遵守电气安全操作规范，确保操作安全。
•禁止使用损坏或有缺陷的工具。
•避免在恶劣天气条件下进行施工。
•在施工现场设置警示标志，提醒他人注意。
•遵守施工现场管理规定，保持施工区域整洁。
5. 结束语通过本文档，您已经了解了环网柜施工方案的准备步骤、施工步骤和施工安全注意事项。
在施工过程中，务必确保施工人员具备相关经验和技能，并遵守安全规范，以确保施工工作的顺利进行。
如有疑问或需要进一步的支持，请随时与相关人员联系。
环网柜施工方案
环网柜施工方案环网柜是电力系统中的一种配电设备，通常用于城市或工业区域的电力配电。
其主要功能是将高压电能转变为低压电能，并进行分支和保护控制。
环网柜的施工方案可以分为以下几个步骤：1. 施工前准备：- 制定施工计划和方案，确定施工的时间和地点。
- 准备施工所需的工具和材料，包括起重机械、电缆、绝缘子、连接器等。
2. 设备安装：- 根据设计图纸，在施工位置进行标识和测量，确保设备的准确安装位置。
- 使用起重机械将环网柜设备吊装到安装位置上，并进行固定。
- 按照设备的连接方式，将电缆和连接器安装在环网柜设备上。
3. 连接电源和负荷：- 连接高压输入线路和低压输出线路，确保电力的传输顺利进行。
- 连接配电负荷，将电能供应给需要的设备和区域。
4. 进行测试和调试：- 进行电池组、遥信遥控系统等设备的测试和调试，确保设备正常工作。
- 进行电气参数的测试，包括电压、电流和频率等。
- 检查配电保护装置的设置和功能。
5. 进行试运行和验收：- 对环网柜进行试运行，观察设备的运行情况，并进行必要的调整和修正。
- 进行环网柜的验收测试，包括运行试验和安全性能测试等。
- 完成施工记录和验收报告，以便后续的管理和维护工作。
在环网柜的施工过程中，需要注意以下几点：- 保证施工过程中的安全，包括防止触电、火灾等意外事故的发生。
- 严格按照设计要求进行施工，确保设备的合理布置和连接。
- 根据现场实际情况进行必要的调整和改进，确保设备的正常运行和安全使用。
总结起来，环网柜的施工方案需要进行前期准备、设备安装、电源和负荷连接、测试和调试以及试运行和验收等步骤，保证环网柜设备的正常工作和安全使用。
同时，在施工过程中需要注意安全和质量的控制，确保工程质量。
环网柜施工方案
环网柜施工方案施工现场组织机构是保证工程施工顺利进行的重要保障。
本工程的组织机构关系图包括公司本部、工程项目部和项目经理。
在施工现场，项目经理将负责全面协调和管理施工工作，确保各施工环节协调配合，保证工程顺利进行。
五、设备安装设备安装是本工程的重要环节之一，需要严格按照设计要求和施工标准进行。
施工单位应在设备进场前做好设备安装的准备工作，包括现场勘测、制定安装方案、准备安装工具和设备等。
在设备安装过程中，施工人员应按照标准规范进行操作，确保设备安装质量达到要求。
六、电缆敷设及电缆头制作安装电缆敷设及电缆头制作安装是本工程的重要施工内容之一。
施工单位应在施工前做好电缆敷设和电缆头制作的准备工作，包括制定施工方案、准备施工材料和设备等。
在施工过程中，应严格按照设计要求和施工标准进行操作，确保电缆敷设和电缆头制作安装质量符合要求。
七、施工进度计划施工进度计划是保证工程按时完成的重要保障。
施工单位应在施工前制定详细的施工进度计划，并根据实际情况及时调整和优化计划。
在施工过程中，应严格按照进度计划进行施工，确保工程按时完成。
八、质量保证措施质量保证是本工程的重要目标之一。
施工单位应在施工前制定详细的质量保证措施，并在施工过程中严格执行。
在施工过程中，应加强质量监控和检验，及时发现和纠正质量问题，确保工程质量符合要求。
九、安全目标、安全保证体系技术组织措施安全是本工程的重要保障之一。
施工单位应在施工前制定详细的安全目标和安全保证体系技术组织措施，并在施工过程中严格执行。
在施工过程中，应加强安全监管和管理，确保施工人员的安全和施工现场的安全。
十、环境保护及文明施工环境保护和文明施工是本工程的重要责任之一。
施工单位应在施工前制定详细的环境保护和文明施工措施，并在施工过程中严格执行。
在施工过程中，应加强环境监管和管理，确保施工对环境的影响最小化，同时加强文明施工，保持施工现场的整洁和安全。
十二、协调配合及其他在施工过程中，施工单位应加强与建设单位和其他施工单位的协调配合，共同推进工程建设。
环网柜调换施工方案
环网柜调换施工方案1. 引言环网柜调换是电力系统运行维护中常见的工程项目之一。
通过调整和更换环网柜，可以确保电力系统的正常运行和提升运行效率。
本文档将介绍环网柜调换施工方案的具体步骤和注意事项，以帮助施工人员顺利完成工程任务。
2. 施工准备在开始施工之前，需要做好以下准备工作：•确定环网柜调换的计划和目标；•编制详细的施工方案和施工图纸；•准备好所有所需材料和设备；•安排好施工人员和分工。
3. 施工步骤3.1 施工前检查在正式开始施工之前，需要进行施工前检查，以确保施工的安全和顺利进行。
具体步骤如下：1.检查环网柜的现场情况，包括周围环境、接线情况等；2.检查环网柜的状态和功能，确认是否正常运行；3.检查施工所需的材料和设备，确保齐全；4.根据现场情况和施工方案，确定施工的起止时间和施工区域；5.安排好施工人员和监工，确保施工队伍有序进行。
3.2 隔离环网柜在开始拆卸环网柜之前，需要先进行隔离。
具体步骤如下：1.切断环网柜的电源，确保环网柜不再运行；2.清理环网柜周围的工作区域，防止施工人员受到伤害；3.安装临时的隔离设施，包括安全围栏和警示标志，以提醒周围人员注意施工区域；4.确保环网柜的电源已经切断，使用万用表等工具进行电压测试，确认环网柜已经安全隔离。
3.3 拆除原环网柜拆除原环网柜是环网柜调换的关键步骤之一。
在拆除原环网柜之前，需要进行以下操作：1.按照施工方案，先拆除环网柜的外壳和侧面板；2.切断环网柜的电源和主要接线，确保环网柜已经彻底断电；3.拆除环网柜内部的设备和配线，注意记录每个设备的位置和连接方式；4.清理环网柜内部和周围的杂物和残留物。
3.4 安装新环网柜安装新环网柜是环网柜调换的最重要步骤之一。
在安装新环网柜之前，需要进行以下操作：1.根据施工图纸，确定新环网柜的位置和布置方式；2.根据新环网柜的规格和要求，进行基础施工，确保新环网柜的安装牢固；3.将新环网柜按照图纸和要求进行安装和接线；4.进行连接测试，确保新环网柜的正常运行和接线准确无误。
环网柜的施工方案
环网柜的施工方案一、引言环网柜作为电力系统中重要的设备之一，承担着电力供配系统的关键任务。
为了确保环网柜的安全、可靠地运行，施工方案的制定和执行至关重要。
本文将介绍环网柜施工方案的相关内容，包括施工前的准备工作、施工流程及施工后的验收与测试。
二、施工前的准备工作2.1 环网柜的选型在施工前，需要根据实际情况选择合适的环网柜型号。
考虑到电力系统的负荷、电压等参数，选型工程师应参考相关标准和规范，确保选择的环网柜符合要求。
2.2 材料与工具的准备在施工前，需要准备好必要的材料和工具，以确保施工的顺利进行。
常见的材料包括电缆、电线、绝缘材料等，而工具则包括电缆剥皮刀、焊接设备、扳手等。
选择合适的材料和工具，并进行充分的检查和准备，可提高施工质量和效率。
2.3 安全措施的落实环网柜施工需要注意安全事项，施工前应制定相应的安全措施。
这包括工人的安全防护措施，工作区域的警示标识，以及施工现场的安全设施等。
确保施工现场的安全，是环网柜施工的基本要求。
三、施工流程3.1 环网柜设备安装首先，需要进行环网柜设备的安装工作。
根据施工图纸和设备操作手册，将环网柜设备放置在指定的位置。
在安装过程中，需要注意设备的平稳和固定，防止移动和倾倒。
3.2 电缆的接入环网柜的电缆接入是施工的关键环节。
该过程包括电缆的切割、连接、绝缘等步骤。
在进行电缆接入时，需要按照设备操作手册和相关标准要求进行准确操作，确保电缆的正常接入和连接。
3.3 连接线的焊接连接线的焊接是环网柜施工的重要环节。
根据施工图纸和设备要求，使用焊接设备对连接线进行焊接。
焊接前需检查焊接设备的正常运行和焊接材料的质量，保证焊接的质量和可靠性。
3.4 绝缘测试与调试在完成设备安装、电缆接入和连接线焊接后，需要进行绝缘测试和调试工作。
绝缘测试可以通过绝缘测试仪进行，检测环网柜的绝缘电阻是否符合要求。
同时，还需要对环网柜的各项功能进行调试，确保其正常工作。
四、施工后的验收与测试4.1 电力系统的连接测试环网柜施工完成后，应进行电力系统的连接测试。
环网柜施工方案模板

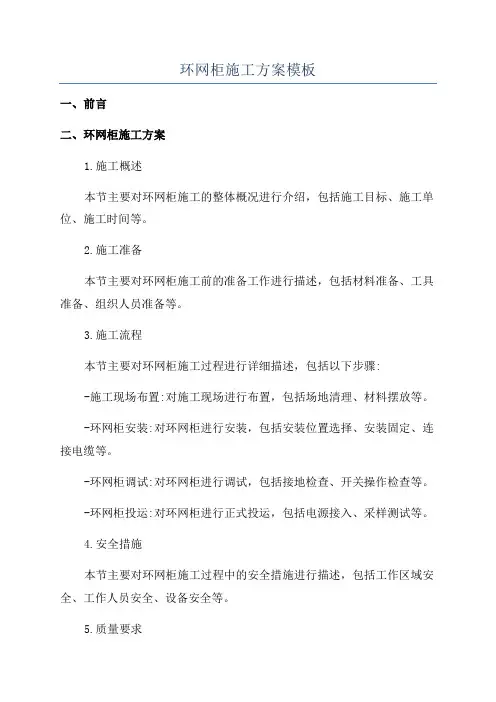

环网柜施工方案模板一、前言二、环网柜施工方案1.施工概述本节主要对环网柜施工的整体概况进行介绍，包括施工目标、施工单位、施工时间等。
2.施工准备本节主要对环网柜施工前的准备工作进行描述，包括材料准备、工具准备、组织人员准备等。
3.施工流程本节主要对环网柜施工过程进行详细描述，包括以下步骤:-施工现场布置:对施工现场进行布置，包括场地清理、材料摆放等。
-环网柜安装:对环网柜进行安装，包括安装位置选择、安装固定、连接电缆等。
-环网柜调试:对环网柜进行调试，包括接地检查、开关操作检查等。
-环网柜投运:对环网柜进行正式投运，包括电源接入、采样测试等。
4.安全措施本节主要对环网柜施工过程中的安全措施进行描述，包括工作区域安全、工作人员安全、设备安全等。
5.质量要求本节主要对环网柜施工质量要求进行描述，包括工艺要求、材料要求、施工方案验收等。
6.环境保护本节主要对环网柜施工过程中的环境保护要求进行描述，包括废物处理、噪音控制等。
7.施工进度计划本节主要对环网柜施工过程中的进度计划进行描述，包括施工任务、施工时间、施工责任人等。
8.施工风险控制本节主要对环网柜施工过程中的风险进行认识、评估和控制，包括可能出现的问题、应急措施等。
9.施工验收标准本节主要对环网柜施工完成后的验收标准进行描述，包括安装质量验收、调试结果验收等。
10.施工总结本节主要对环网柜施工过程进行总结，包括施工中遇到的问题、改进措施等。
三、结语环网柜施工方案是进行环网柜安装、调试与投运的重要参考文档。
本文档提供了一份完整详细的环网柜施工方案模板，供参考使用。
希望该方案能够在实际环网柜施工中起到指导作用，确保环网柜施工的安全、快速、高效进行。
环网柜项目施工方案模板
环网柜项目施工方案模板项目名称：环网柜项目施工方案一、项目概述环网柜是电力系统中重要的配电设备，用于配电箱变和大规模漏电保护。
本项目计划在地区建设环网柜，并对其进行施工和调试工作。
本施工方案旨在明确施工过程、组织结构、工作任务、安全保障等内容，以保证项目顺利进行。
二、项目目标1.在规定时间内完成环网柜施工和调试工作；2.确保施工过程中的安全、质量和环境保护；3.满足工期进度和质量要求。
三、施工组织结构1.项目经理：负责整个项目的组织、协调和管理工作；2.工程师：负责制定具体施工方案、对施工进行技术指导和质量控制；3.施工队伍：由熟练的电力工程施工人员组成，负责具体施工任务的执行。
四、施工过程及任务划分1.前期准备：包括环网柜的选材采购、运输及现场搭建等；2.设备安装：按照设计要求进行环网柜的设备安装、连接和固定；3.配管敷设：根据施工图纸进行环网柜的配管敷设，确保连接的牢固和密封性；4.接线调试：对环网柜内的电缆、电线进行接线，并进行电气性能测试；5.运行试验：对完成接线调试的环网柜进行运行试验，确保其正常工作；6.调试工作：根据实际情况对环网柜进行调试和优化，确保其稳定运行；7.安全保障：确保施工过程中的安全措施落实，减少安全事故发生的可能性。
五、安全保障措施1.工地现场设立安全警示标志，确保施工区域的安全通行；2.工地施工人员进行必要的安全培训，掌握安全操作规程和事故应急处理措施；3.施工过程中使用符合标准的安全工器具，减少安全隐患；4.对施工现场进行安全巡视和监管，及时排除施工环境中的安全隐患；5.开展定期的安全教育和安全生产现场推进会，提高工作人员的安全意识。
六、质量控制措施1.对施工人员进行质量控制培训，提高其对施工质量要求的认识；2.严格按照环网柜设计方案进行施工，确保质量符合规范要求；3.施工过程中进行质量把关，及时发现和纠正质量问题；4.完成施工后进行工程质量验收，确保施工质量达到要求。
环网柜的施工方案
环网柜的施工方案环网柜是现代电网建设的一项重要设备，它是变电站的关键部分，用于实现电能的分配、切换和保护。
施工环网柜需要考虑多个因素，包括设备的安装、接线和调试等方面。
本文将介绍环网柜的施工方案。
一、施工准备1. 确定施工时间和地点，并做好相应的安全准备工作。
2. 确认环网柜设备的型号和数量，准备所需的工具和材料。
二、电缆敷设1. 根据设计要求，在地下或地面上预先开挖好电缆槽。
2. 将电缆从主变压器引出，经过电缆槽敷设到环网柜的位置。
3. 在环网柜附近设置适当的拉线井，方便接入电缆。
三、环网柜的安装1. 根据设计要求，在指定位置挖掘好基坑，并按照基坑图纸的要求做好地基处理。
2. 在基坑中安装环网柜支架，确保支架的水平和垂直度。
3. 将环网柜放入支架中，调整好位置，钢丝绳将其固定。
四、设备接线1. 根据环网柜的接线图纸，将所有设备的接线进行标识。
2. 按照接线图纸的要求，分别将低压侧和高压侧的电缆与环网柜内的相应接线端子进行连接。
3. 确保接线牢固可靠，并使用绝缘胶带对接线端子进行绝缘保护。
五、辅助设备安装1. 安装环网柜所需的辅助设备，包括电能计量装置、遥控装置和保护装置等。
2. 确保辅助设备的安装符合设计要求，连接正确无误。
六、调试和试验1. 对环网柜进行电气连接和接地的检查，确保安全可靠。
2. 对环网柜进行运行试验，包括合闸试验、分闸试验和保护试验等。
3. 完成试验后，对设备进行清洁、标识和记录。
七、施工总结1. 对施工过程进行总结，记录施工中遇到的问题和解决方法。
2. 检查环网柜施工的质量和安全，确保符合相关规范和标准。
本文简要介绍了环网柜的施工方案，包括施工准备、电缆敷设、环网柜的安装、设备接线、辅助设备安装、调试和试验等方面。
环网柜作为电网建设的重要设备，其施工需要严谨、细致和规范，以确保设备的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海口市长流起步区市政道路 10 条道路变外线安装工程
环网柜调试
施工方案
编制： 审核： 审批：
中国建筑一局（集团）有限公司 2011 年 11 月
A-05 环网柜调试方案报审表（H）★
（控制类型：H，检查方式：R）
工程名称：海口市长流起步区市政道路 10 条道路变外线安装工程
表号： A-05
编号
致北京致远监理有限公司（十一）项目监理部 监理项目部： 现报上海口市长流起步区市政道路 10 条道路变外线安装工程工程施工方案，请审查。
6
图 1-3-4 避雷器绝缘电阻测量接线示图 2.金属氧化物避雷器的直流参考电压和 0.75 倍直流参数电压下的泄漏电流；直流参考电
压实测值与出厂试验值相比较变化不大于±5%，0.75 倍直流参考电压下的电流不应 大于 50uA 或符合产品技术条件的规定（见图 1-3-5）
图 1-3-5 避雷器直流参考电压和 0.75 倍直流参考电压下的电流测试接线图 3.试验的过程中，设专人监护，禁止人员进入测试范围和触碰避雷器；试验操作人员要
术参数，检查并记录铭牌的出厂编号等数据。记录现场的温度、温度；现场环境温 度不低于 5°C，空气相对温度一般不高于 80%。 (2) 当发现高压环网柜铭牌技术参数与高压环网柜合格证明文件、出厂试验报告以及设 计图纸不相符时，上报该项目负责人协调解决。 3）、将环网柜的进出线等拆除： （1）将被试高压环网柜的进出线电缆拆除，使高压环网柜与系统其他设备隔离，应
2、主要作业内容：
1）、作业前工作： (1) 现场施工负责人向进入本施工范围的所有工作人员明确交代本次施工设备状态、作
业内容、作业范围、进度要求、特殊项目施工要求、作业标准、安全注意事项、危 险点及控制措施、危害环境的相应预防控制措施、人员分工并签署（班组级）安全 技术交底表。
3
(2) 工作负责人负责办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施， 夜间施工的，须有足够的照明。
附件：环网柜调试方案
专业监理工程师审查意见：
承包单位（公司章）： 项目经理： 日 期：
监理项目部审查意见：
专业监理工程师：
日
期：
监理项目部（章）：总监Fra bibliotek工程师：日
期：
本表（含附件）一式 3 份，由承包项目部填报，监理项目部存 1 份，建设单位（业主项目部）存 1 份， 承包单位存 1 份.
1
一、 编制说明：
注意仪表的指示情况以及避雷器的状况，如发现有不正常现象，应立即降压，切断 试验电源，做好安全措施并进行检查，根据检查情况确定重新试验或者终止试验。 4.在完成每项测试后，均须用放电棒对避雷器进行放电、接地。 6）、恢复设备引线连接： (1) 将试验前后拆除的电缆、引线恢复原状，并确认连接牢固。 7）试验过程控制程序记录测试数据： (1) 现场校对测试数据，如发现测量数据不符合标准要求或者有疑问的，应分析原因， 若试验方法、试验设备、外部原因引起的，应排除，如属设备缺陷，则填写缺陷通
1、 本工程为海口市长流起步区市政道路 10 条道路变外线安装工程 2、优质、高速、安全、文明是本施工组织编写的指导思想。 3、我公司技术设备和技术力量雄厚，完全有能力接受建设单位提出的
质量和工期要求。
二、编制依据：
1、 GB 50150-2006《电气装置安装工程电气设备交接试验标准》 2、 DL 560-1995《电业安全工作规程》（高压试验室部分） 3、 DL 5009*3-1997《电力建设安全工作规程》 4、 DL/T 5161-2002《电气装置安装工程质量检定及评定规程》
4
2.负荷开关的绝缘电阻：测量负荷开关相间、相对地的绝缘电阻；绝缘电阻值参照 制造厂的规定，手动绝缘电阻表摇到额定转速才可接上被试绕组，测量完毕，先切 开高压线，然后停止摇动绝缘电阻表。 3.负荷开关交流耐压试验：对负荷开关进行交流耐压试验前后均测量绝缘电阻，前 后测得的绝缘电阻值相比较不应有明显降低；负荷开关的交流耐压试验在合阐时相 对地和分阐时断口间进行；试验电压应按规程。 4.测量绝缘电阻及交流耐压试验的过程中，设专人看护，禁止人员进入测试范围和 触摸负荷开关及试验设备，试验操作人员要注意仪表的指示情况以及断路器的状况， 如发现电压变化幅度很大，电流急剧增加，负荷开关有异常现象，应立即降压，切 断试验电源，停止试验，查明原因并处理后再进行试验。 5.在完成测量绝缘电阻及交流耐压试验后，均须用放电棒对负荷开关进行放电。 （2）、高压熔断器检查： 1.检查高压限流熔丝的直流电阻，以及高压熔断器的额定电流；高压限流熔丝的直 流电阻与同型号产品相比不应有明显差别。 （3）、环网柜的整体试验： 1.对于整体环网柜，可以连同柜内设备，包括负荷开关、母线等，一同进行交流耐 压试验，但必须将避雷器隔离开，交流耐压试验标准应采用连接的设备中最低的试验电 压值为标准进行加压；全回路交流耐压试验应一相加压，其余两相接地，加压前后均测 量绝缘电阻，前后测量出的绝缘电阻值相比较不应有明显降低；（图 1-3-2）
三、工程概况：
1、工程名称：海口市长流起步区市政道路 10 条道路变外线安装工程 工程地点：海口市长流起步区
四、施工组织措施
工作负责人：文岩 施工负责人：吴克智（负责施工现场管理） 安全负责人：吴淑忠 施工人员：陈贻旺、刘桂平、袁 勇、李成贵、马传权、王 智
2
五、施工内容相对应的器具、机械及工器具仪表 1.工器具：专用工具等 2.仪器仪表：万用表、电压表、试验变压器、控制操作箱（调压器）、回路 电阻测试仪、高压直流发生器、2500V 兆欧表、温湿度计、计算器等。 3.试验线村：电源线、专用试验线、电、接地线、放电棒等。 4.安全器具：安全警示带、安全标示牌、围栏、绝缘手套、绝缘垫等。 六 、 作业流程图
(3) 现场施工负责人组织检查确认进入本施工范围的所有工作人员正确使用劳保用品和 着装按安规规定佩戴统一的安全帽；统一佩戴有个人相片的作业证（或胸卡证）；穿 着统一工作服。并带领进入作业现场。
2）、记录环网柜及柜内设备的铭牌数据： (1) 对照高压环网柜合格证明文件、出厂试验报告以及设计图纸，核对高压环网铭牌技
图 1-3-3 环网柜整体的交流耐压试验接线示图 （4）、避雷器试验：
1.避雷器的绝缘电阻；金属氧化物避雷器的绝缘电阻不少于 1000МΩ；对避雷器 进行直流参数电压和 0.75 倍直流参数电压下的电流试验前后测量绝缘电阻，前后 测量出的绝缘电阻值相比较不应有明显降低；手动绝缘电阻表摇到额定转速才可接 上被试绕组，测量完毕，先切开高压线，然后停止摇动绝缘电阻表；（见图 1-3-4）
有足够的安全距离。将避雷器的一次连接线拆除，并做好记号。 4）、接取电源： (1) 正确接取电源，必须使用带有过流保护装置的电源箱，试验用电源应有断路明显的
双刀开关和电源指示灯；试验仪器的接地端子、被试设备外壳的接地端均应与接地 网连接可靠，接地线使用截面积不少于 4mm2 的多股软裸铜线。 5）、环网柜试验： (1) 负荷开关试验： 1.负荷开关的导电回路电阻：导电回路电阻采用电流 100A 直流压降法测试，测试结 果应符合产品技术条件规定。（见图 1-3-1）
7
知书，报该项目负责人。 8）清理现场： （1）拆除试验人员自装的接地线、短路线、收拾仪器、仪表、专用试验线、工具、围
栏、标示牌等，不允许遗留物件在设备上。
3、质量检验：
1）、本工序工艺自检： （1）本工序完成后，校对测试数据，根据《电气装置安装工程电气设备交接试验标
准》GB 50150-2006,校对测量出来的数据是否符合该标准的要求，作出试验结 论，并按规定生成检验报告。
5
2.在试验升压期间，任何人不得越过遮栏，设专人监护，交流耐压试验高压引出线 应支持牢固可靠，并有足够的安全绝缘距离。加压前，必须认真检查试验接线，调压器 零位及仪表的开始状态，均正确无误，检查所有人员是否满足高压试验电压的距离要求， 采取呼唱应答的方式进行操作，升压过程，应观察仪表的指示，监听整列柜的设备有没 有异常现象，根据这些现象来判断，每次加压试验完或变更接线先将电压降部分放电、 接地；升压过程中如出现电压表指针摆动幅度大，电流表指示急剧增加，设备有异常现 象，应立即降压，切断试验电源，做好安全措施并进行检查，根据检查情况确定重新试 验或者终止试验。（见图 1-3-3）
