高三一轮复习教案—空间几何体的三视图

合集下载

高考数学一轮复习-81-空间几何体的三视图-直观图-表面积与体积课件-新人教A

设球的半径为 R，则 R2＝AO22＝AO2＋OO22＝13a2＋14a2
＝172a2.所以 S 球＝4πR2＝4π×172a2＝73πa2.
(2)这个几何体是一个圆台被轴截面割出来的一半．
根据图中数据可知圆台的上底面半径为 1，下底面半径为 2，高为 3，母线长为 2，几何体的表面积是两个半圆的面积、圆台侧面积的一半和轴截面的面积之和，故这个几何体的表面积为 S＝12π×12＋12π×22＋12π×(1＋2)×2＋12 ×(2＋4)× 3＝112π＋3 3. 答案 (1)B (2)112π＋3 3
可能是圆柱，排除选项C；又由俯视图可知，该几何体
不可能是棱柱或棱台，排除选项A，B，故选D.
(2)如图，在原图形OABC中，应有 OD＝2O′D′＝2×2 2 ＝4 2(cm)， CD＝C′D′＝2 cm. ∴OC＝ OD2＋CD2 ＝（4 2）2＋22＝6(cm)， ∴OA＝OC，故四边形 OABC 是菱形．答案 (1)D (2)C
诊断自测
1．判断正误(在括号内打“√”或“×”) 精彩PPT展示
(1)有两个面平行，其余各面都是平行四边形的几何体是
棱柱．
(×)
(2)有一个面是多边形，其余各面都是三角形的几何体是
棱锥．
( ×)
(3)正方体、球、圆锥各自的三视图中，三视图均相同．
(×)
(4)圆柱的侧面展开图是矩形．
(√)
2．(2014·福建卷)某空间几何体的正视图是三角形，则该几
(2)画出坐标系 x′O′y′，作出△OAB 的直观图 O′A′B′(如图)．D′为 O′A′的中点．易知 D′B′＝12DB(D 为 OA 的中点)， ∴S△O′A′B′＝12× 22S△OAB＝ 42× 43a2＝ 166a2.

空间几何体的三视图说课稿教案教学设计

课前准备
（1）学生的学习准备：复习初中三视图有关内容，准备多功能画具、铅笔等.
（2）教师的教学准备：了解学生在三视图方面的掌握程度，以此进行教学设计.
（3）教学环境的设计与布置：投影仪、移动黑板、几何体模型等放置合理.
（4）教学用具的设il•与准备：制做几何画板课件、准备几何体模型、圆规、教学三角板等.

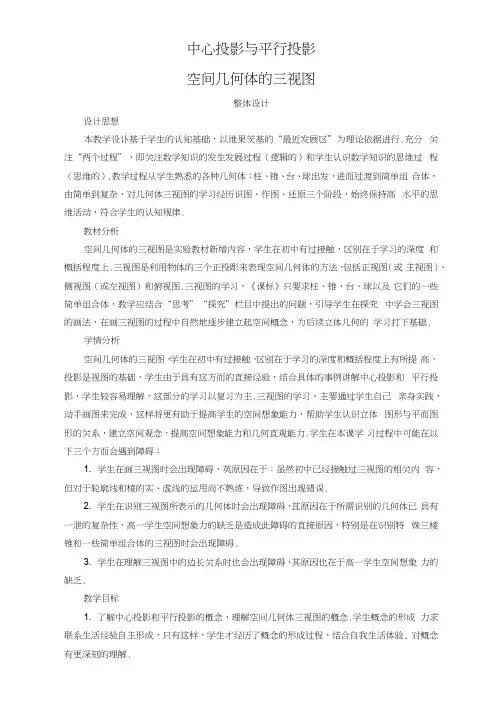

中心投影与平行投影
空间几何体的三视图
整体设计
设计思想
本教学设讣基于学生的认知基础，以维果茨基的“最近发展区”为理论依据进行.充分关注“两个过程”，即关注数学知识的发生发展过程（逻辑的）和学生认识数学知识的思维过程（思维的）.教学过程从学生熟悉的各种几何体：柱、锥、台、球岀发，进而过渡到简单组合体，由简单到复杂，对几何体三视图的学习经历识图、作图、还原三个阶段，始终保持高水平的思维活动，符合学生的认知规律.
教学过程
情境引入
宋朝文学家苏轼有一首著名的诗《题西林壁》：“横看成岭侧成峰，远近高低各不同.不识庐山真而目，只缘身在此山中.”说的是从横、侧、远、近、髙、低等不同角度来观察庐山的话，将会有不同的景象.但苏轼觉得自己依然不识庐山真面目，为什么呢？从数学的角度来看，问题出在哪里呢？
这对我们有一个启示：认识一个空间几何体，有时候需要从某几个关键的角度来观察，这样才能准确地把握它的结构特征.今天，我们就要学习这个内容：空间几何体的三视图.
设计意图：介绍有关概念，为三视图的学习做好准备.
问题二三视图的概念
正如前面所说，要较好地把握几何体的形状和大小，我们需要从几个关键的角度观察•通常，总是选择三种正投影.以长方体为例介绍正视图、侧视图、俯视图，说明正视图即主视图，侧视图即左视图.几何体的正视图、侧视图间几何体的三视图，学生在初中有过接触，区别在于学习的深度和概括程度上有所提高，投影是视图的基础，学生由于具有这方而的直接经验，结合具体的事例讲解中心投影和平行投影，学生较容易理解，这部分的学习以复习为主.三视图的学习，主要通过学生自己亲身实践，动手画图来完成，这样将更有助于提髙学生的空间想象能力，帮助学生认识立体图形与平而图形的关系，建立空间观念，提髙空间想象能力和几何直观能力.学生在本课学习过程中可能在以下三个方而会遇到障碍：

高中优秀教案高三数学教案：《空间几何体的三视图》教学设计

高三数学教案：《空间几何体的三视图》教学设计第2节空间几何体的三视图
教学内容：
1．了解投影在生活中的应用，了解中心投影、平行投影的概念，2．熟识柱、锥、台、球的三视图，能画出简洁几何体的三视图，或由三视图想象出几何体。

3．把握三视图之间长、宽、高的关系。

教学重点：
柱、锥、台、球的三视图
教学难点：
画出简洁几何体的三视图，或由三视图想象出几何体。

教学课时：1课时
教学过程：
一、下列图片是建筑图纸的设计图，你能说说它是从哪个方向看过去的？
(本题设计是让同学了解三视图、直观图在生活中应用，从而激发同学对三视图、直观图学习的爱好)
二、在光的照耀下，不透亮的物体会在其背后的屏幕上留下影子，这种现象叫做投影，光线叫做投影线，留下物体影子的屏幕叫做投影面。

如图
三、请你观查下列图片，它们的投影有何不同？
图形 (1) 叫做中心投影，图形 (2)、(3) 都叫做平行投影，其中 (2) 也叫斜投影，(3) 也叫正投影。

中心投影有很多应用，如图，是用中心投影作出的一幅美术作品
四、请大家再观查下列图片，你有何看法？
上述图片是不同空间几何体的三视图，分别称为正视图、侧视图、府视图。

正视图、侧视图、府视图它们之间的长度有关系吗？假如有，是什么关系？
正视图与侧视图等高；正视图与府视图等长；侧视图与府视图等宽。

五、动动手 (以课本为中心)
请你依据三视图，画出空间几何体，并标出其底面边长，指出其高
本节教学设想：。

高中数学教学课例《“空间几何体的结构、三视图和直观图”》课程思政核心素养教学设计及总结反思

体的结构特征的题型；教学目标
2、熟悉一些典型的几何体模型，如三棱柱、长(正)
方体、三棱锥等几何体的三视图。
本班学生学习态度比较端正，大部分学生能够积极学生学习能
思考；但对于女生来说，空间想象能力还是比较欠缺，力分析
学习体地位，在教师点明本

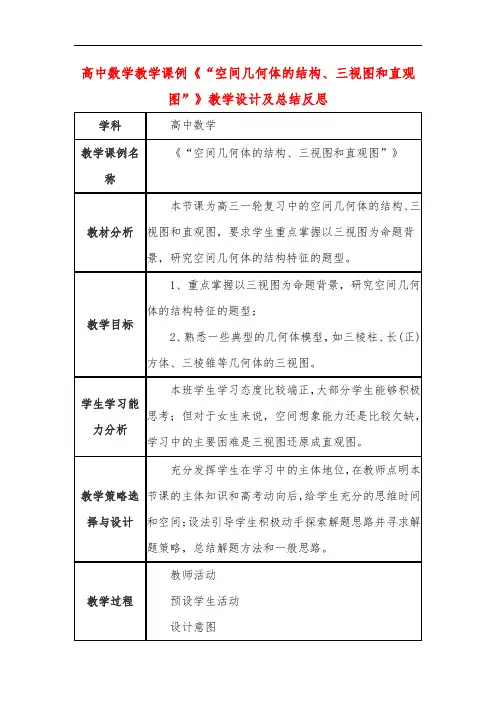

高中数学教学课例《“空间几何体的结构、三视图和直观图”》教学设计及总结反思
学科
高中数学
教学课例名
《“空间几何体的结构、三视图和直观图”》
称
本节课为高三一轮复习中的空间几何体的结构、三
教材分析视图和直观图，要求学生重点掌握以三视图为命题背
景，研究空间几何体的结构特征的题型。
1、重点掌握以三视图为命题背景，研究空间几何
对部分学习有困难的学生给于指导；共性的问题适时点拨（多媒体展示图形）完成基础自测题给学生思考的时间和空间
对不同层次的学生给于不同的指导；共性的问题适时点拨（多媒体展示图形）完成“几何体的三视图”、“几何体的直观图”部分的例题和变式题。给学生思考的时间和空间
引导学生总结、反思解题的一般思路和策略，课堂小结，课外作业布置
总结、反思三视图还原成直观图的一般方法，解题策略
由学生自主进行小结反思，更容易理解，记忆
我在教学中，采取通过学生自己的亲身实践，动手
作图来完成；我还充分利用教材“思考”栏目中提出的课例研究综
问题，让学生在动手实践的过程中学会三视图的作法，述
体会三视图的作用。再加上学生原有的基础，很圆满地
完成了这一部分的教学，并且收到了良好的效果。
教学策略选节课的主体知识和高考动向后，给学生充分的思维时间
择与设计和空间；设法引导学生积极动手探索解题思路并寻求解

高三数学 7.1空间几何体教案

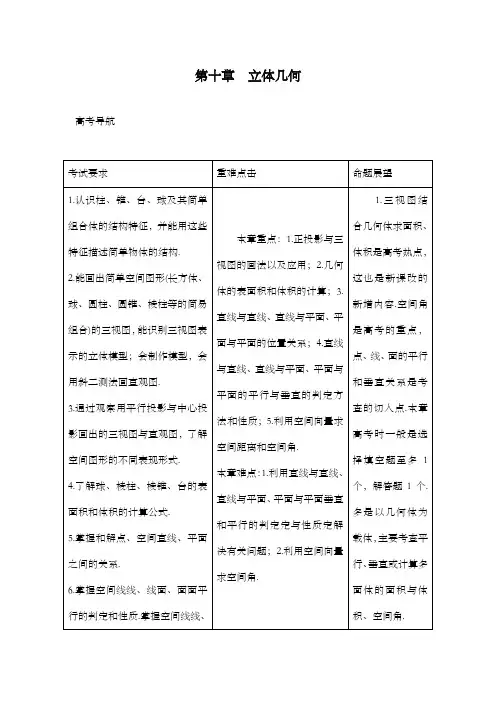

7.1空间几何体【高考目标定位】一、空间几何体的结构及其三视图和直观图1、考纲点击（1）认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构；（2）能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，能识别上述三视图所表示的立体模型，会用斜二测法画出它们的直观图；（3）会用平行投影与中心投影两种方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式；（4）会画某些建筑物的视图与直观图（在不影响图形特征的基础上，尺寸、线条等不作严格要求）。

2、热点提示1、高考考查的热点是三视图和几何体的结构特征，借以考查空间想象能力；2、以选择、填空的形式考查，有时也出现在解答题中。

二、空间几何体的表面积与体积1、考纲点击了解球、棱柱、棱锥、台的表面积和体积的计算公式（不要求记忆公式）；2、热点提示（1）通过考查几何体的表面积和体积，借以考查空间想象能力和计算能力；（2）多与三视图、简单组合体相联系；（3）以选择、填空的形式考查，属容易题。

【考纲知识梳理】一、空间几何体的结构及其三视图和直观图1、多面体的结构特征（1）棱柱（以三棱柱为例）如图：平面ABC与平面A1B1C1间的关系是平行，ΔABC与ΔA1B1C1的关系是全等。

各侧棱之间的关系是：A1A∥B1B∥C1C，且A1A=B1B=C1C。

（2）棱锥（以四棱锥为例）如图：一个面是四边形，四个侧面是有一个公共顶点的三角形。

（3）棱台棱台可以由棱锥截得，其方法是用平行于棱锥底面的平面截棱锥，截面和底面之间的部分为棱台。

2、旋转体的结构特征旋转体都可以由平面图形旋转得到，画出旋转出下列几何体的平面图形及旋转轴。

3、空间几何体的三视图空间几何体的三视图是用正投影得到，在这种投影下，与投影面平行的平面图形留下的影子与平面图形的开关和大小是完全相同的，三视图包括正视图、侧视图、俯视图。

4、空间几何体的直观图空间几何体的直观图常用斜二测画法来画，其规则是：（1）原图形中x轴、y轴、z轴两两垂直，直观图中，x’轴、y’轴的夹角为45o（或135o），z’轴与x’轴和y’轴所在平面垂直；（2）原图形中平行于坐标轴的线段，直观图中仍平行。

2023年高考数学(文科)一轮复习课件——空间几何体的结构、三视图和直观图

索引
考点二空间几何体的三视图
例1 (1)(2021·全国乙卷)以图①为正视图，在图②③④⑤中选两个分别作为侧视图和俯视图，组成某个三棱锥的三视图，则所选侧视图和俯视图的编号依次为__③__④__(_或__②__⑤__，__答__案__不__唯__一__)_____(写出符合要求的一组答案即可).
_平__行__且__相__等___
相交于_一__点___，但不一定相等
延长线交于___一__点_
_平__行__四__边__形___
_三__角__形___
__梯__形__
索引
(2)旋转体的结构特征
名称
圆柱
圆锥
圆台
图形
互相平行且相等，
母线
__垂__直__于底面
相交于__一__点__
轴截面侧面展开图
索引
2.(易错题)在如图所示的几何体中，是棱柱的为___③__⑤___(填写所有正确的序号). 解析由棱柱的定义可判断③⑤属于棱柱.
索引
3.如图，长方体ABCD－A′B′C′D′被截去一部分，其中EH∥A′D′.剩下的几何体
是( C )
A.棱台
B.四棱柱
C.五棱柱
D.六棱柱
解析由几何体的结构特征，剩下的几何体为五棱柱.
索引
训练1 (1)如图，网格纸的各小格都是正方形，粗实线画
出的是一个几何体的三视图，则这个几何体是( B )
A.三棱锥 B.三棱柱 C.四棱锥 D.四棱柱解析由题知，该几何体的三视图为一个三角形、两个四边形，经分析可知该几何体为三棱柱.
索引
(2)(2022·成都检测)一个几何体的三视图如图所示，
索引
解析根据“长对正、高平齐、宽相等”及图中数据，可知图②③只能是侧视图，图④⑤只能是俯视图，则组成某个三棱锥的三视图，所选侧视图和俯视图的编号依次是③④或②⑤.若是③④，则三棱锥如图1所示；若是②⑤，则三棱锥如图2所示.

空间几何体的三视图教案

空间几何体的三视图教案空间几何体的三视图教案作为一位不辞辛劳的人民教师，时常会需要准备好教案，编写教案助于积累教学经验，不断提高教学质量。

教案应该怎么写呢？以下是小编为大家整理的空间几何体的三视图教案，欢迎阅读与收藏。

教学目标（1）了解两种投影方法，中心投影与平行投影。

（2）掌握三视图的画法规则，能画出简单空间几何体的三视图，能由三视图还原成实物图。

过程与方法通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。

◆情感态度与价值观欣赏空间图形反映的数学美，培养学生大胆创新、勇于探索、互相合作的精神。

教学重点画出空间几何体的三视图。

教学难点识别三视图所表示的空间几何体。

教学方法问题探索和启发引导式相结合教具准备多媒体教学设备教学过程（一）创设情境，引入新课活动1．（多媒体播放手影表演图片，组织学生欣赏）1．导入：同学们在感受这些形象逼真的图形时，是否思考一下，这些图形是怎样形成的呢？它们形成的原理又是什么呢？这就是我们本节课所要探讨的第一个问题——中心投影和平行投影．设计意图引入生活情境，激发学生的学习欲望，自然导入新课，同时又弘扬了中国传统文化，增强文化意识．活动2．多媒体播放演示中心投影和平行投影的相关知识．1．投影的概念①投影：由于光的照射，在不透明物体后面的屏幕上留下这个物体的影子，这种现象叫做投影．其中，光线叫做投影线，屏幕叫做投②中心投影：把光由一点向外散射形成的投影叫做中心投影．③平行投影：把在一束平行光线照射下形成的投影称为平行投影．平行投影分为斜投影与正投影．讲解原则：配以多媒体动画，让学生思考，抽象或概括出相应定义，教师加以修正．设计意图通过动画演示投影的形成过程，使学生直观、生动地感悟，使抽象问题具体化，加速学生对概念的理解．2．中心投影和平行投影的区别和用途中心投影的投影线交于一点，形成的投影图能非常逼真地反映原来的物体，主要运用于绘画领域．平行投影的投影线相互平行，形成的投影图则能比较精确地反映原来物体的形状和特征．因此更多应用于工程制图或技术图样．活动3．直观感知形成概念－－三视图①欣赏图片；图片说明从不同的角度看同一物体视觉的'效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这就是本节课我们要探讨的第二个问题——空间几何体的三视图．②欣赏飞机、轿车的三视图图片；设计意图引入生活情境激发学生的学习欲望，自然引入新课，同时与其它学科相联系，拓宽学生思维，发展他们联想、类比能力．（二）动手作图掌握技能在初中，我们已经学习了长方体、正方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），下面我们就以长方体为例，结合刚刚学过的投影知识，进一步了解空间几何体的三视图。

高考数学一轮复习第八章立体几何第1讲简单几何体及其直观图、三视图教学案理

【第1讲简单几何体及其直观图、三视图】之小船创作一、知识梳理1．空间几何体的结构特征(1)多面体的结构特征(1)画法：常用斜二测画法．(2)规则：①在已知图形中建立直角坐标系xOy，画直观图时，它们分别对应x′轴和y′轴，两轴交于点O′，使x′O′y′＝45°，它们确定的平面表示水平平面．②已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x ′轴和y ′轴的线段．③已知图形中平行于x 轴的线段，在直观图中保持原长度不变，平行于y 轴的线段，长度为原来的12． 3．三视图 (1)几何体的三视图包括主视图、左视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．(2)三视图的画法 ①基本要求：长对正，高平齐，宽相等． ②画法规则：正侧一样高，正俯一样长，侧俯一样宽；看不到的线画虚线．常用结论1．斜二测画法中的“三变”与“三不变”“三变”⎩⎪⎨⎪⎧坐标轴的夹角改变与y 轴平行的线段的长度变为原来的一半图形改变“三不变”⎩⎪⎨⎪⎧平行性不改变与x ，z 轴平行的线段的长度不改变相对位置不改变2．常见旋转体的三视图(1)球的三视图都是半径相等的圆．(2)水平放置的圆锥的主视图和左视图均为全等的等腰三角形．(3)水平放置的圆台的主视图和左视图均为全等的等腰梯形．(4)水平放置的圆柱的主视图和左视图均为全等的矩形．二、教材衍化1．下列说法正确的是( )A．相等的角在直观图中仍然相等B．相等的线段在直观图中仍然相等C．正方形的直观图是正方形D．若两条线段平行，则在直观图中对应的两条线段仍然平行解析：选D.由直观图的画法规则知，角度、长度都有可能改变，而线段的平行性不变．2．在如图所示的几何体中，是棱柱的为________．(填写所有正确的序号)答案：③⑤3．已知如图所示的几何体，其俯视图正确的是________．(填序号)解析：由俯视图定义易知选项③符合题意．答案：③一、思考辨析判断正误(正确的打“√”，错误的打“×”)(1)有两个面平行，其余各面都是平行四边形的几何体是棱柱．( )(2)有一个面是多边形，其余各面都是三角形的几何体是棱锥．( )(3)夹在两个平行的平面之间，其余的面都是梯形，这样的几何体一定是棱台．( )(4)正方体、球、圆锥各自的三视图中，三视图均相同．( )(5)用两平行平面截圆柱，夹在两平行平面间的部分仍是圆柱．( )(6)菱形的直观图仍是菱形．( )答案：(1)×(2)×(3)×(4)×(5)×(6)×二、易错纠偏常见误区|Ｋ(1)棱柱的概念不清致误；(2)不清楚三视图的三个视图间的关系，想象不出原几何体而出错；(3)斜二测画法的规则不清致误．1．如图，长方体ABCDA′B′C′D′中被截去一部分，其中EH∥A′D′.剩下的几何体是( )A．棱台B．四棱柱C．五棱柱D．六棱柱解析：选C.由几何体的结构特征，剩下的几何体为五棱柱．故选C.2．将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的主视图与俯视图如图所示，则该几何体的左视图为( )解析：选B.先根据主视图和俯视图还原出几何体，再作其左视图．由几何体的主视图和俯视图可知该几何体为图①，故其左视图为图②.故选B.3．在直观图(如图所示)中，四边形O′A′B′C′为菱形且边长为2 cm，则在平面直角坐标系xOy中，四边形ABCO 为________，面积为________cm2.解析：由斜二测画法的特点，知该平面图形的直观图的原图，即在平面直角坐标系xOy中，四边形ABCO是一个长为4 cm，宽为2 cm的矩形，所以四边形ABCO的面积为8 cm2.答案：矩形8空间几何体的几何特征(自主练透) 1．下列说法正确的是( )A．各个面都是三角形的几何体是三棱锥B．夹在圆柱的两个平行截面间的几何体还是一个旋转体C．棱锥的侧棱长与底面多边形的边长相等，则此棱锥可能是六棱锥D．圆锥的顶点与底面圆周上的任意一点的连线都是母线解析：选D.由图知，A不正确．两个平行平面与底面不平行时，截得的几何体不是旋转体，则B不正确．侧棱长与底面多边形的边长相等的棱锥一定不是六棱锥，故C错误．由定义知，D正确．2．给出下列几个命题：①在圆柱的上、下底面的圆周上各取一点，则这两点的连线是圆柱的母线；②底面为正多边形，且有相邻两个侧面与底面垂直的棱柱是正棱柱；③棱台的上、下底面可以不相似，但侧棱长一定相等．其中正确命题的个数是( )A．0 B．1C．2 D．3解析：选B.①不一定，只有这两点的连线平行于旋转轴时才是母线；②正确；③错误，棱台的上、下底面是相似且对应边平行的多边形，各侧棱延长线交于一点，但是侧棱长不一定相等．3．给出下列命题：①棱柱的侧棱都相等，侧面都是全等的平行四边形；②若三棱锥的三条侧棱两两垂直，则其三个侧面也两两垂直；③在四棱柱中，若两个过相对侧棱的截面都垂直于底面，则该四棱柱为直四棱柱；④存在每个面都是直角三角形的四面体．其中正确命题的序号是________．解析：①不正确，根据棱柱的定义，棱柱的各个侧面都是平行四边形，但不一定全等；②正确，若三棱锥的三条侧棱两两垂直，则三个侧面构成的三个平面的二面角都是直二面角；③正确，因为两个过相对侧棱的截面的交线平行于侧棱，又垂直于底面；④正确，如图，正方体ABCDA1B1C1D1中的三棱锥C1ABC，四个面都是直角三角形．答案：②③④空间几何体概念辨析问题的常用方法空间几何体的三视图(多维探究)角度一已知几何体，识别三视图(1)(2020·宜宾模拟)已知棱长都为2的正三棱柱ABCA1B1C1的直观图如图．若正三棱柱ABCA1B1C1绕着它的一条侧棱所在直线旋转，则它的左视图可以为( )(2)(2020·湖南衡阳二模)如图，正方体ABCDA1B1C1D1的顶点A，B在平面α上，AB＝ 2.若平面A1B1C1D1与平面α所成角为30°，由如图所示的俯视方向，正方体ABCDA1B1C1D1在平面α上的俯视图的面积为( )A．2 B．1＋ 3 C．2 3 D．22【解析】(1)由题知，四个选项的高都是2.若左视图为A，则中间应该有一条竖直的实线或虚线；若左视图为C，则其中有两条侧棱重合，不应有中间竖线；若左视图为D，则长度应为3，而不是1.故选B.(2)由题意得AB在平面α内，且平面α与平面ABCD 所成的角为30°，与平面B1A1AB所成的角为60°，故所得的俯视图的面积S＝2×(2cos 30°＋2cos 60°)＝2(cos 30°＋cos 60°)＝1＋ 3.【答案】(1)B (2)B角度二已知三视图，判断几何体(1)如图，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是( ) A．三棱锥 B．三棱柱 C．四棱锥D．四棱柱(2)某四棱锥的三视图如图所示，在此四棱锥的侧面中，直角三角形的个数为( )A．1 B．2C．3 D．4【解析】(1)由题三视图得直观图如图所示，为三棱柱，故选B.(2)将三视图还原为直观图，几何体是底面为直角梯形，且一条侧棱和底面垂直的四棱锥，如图所示．易知，BC ∥AD ，BC ＝1，AD ＝AB ＝PA ＝2，AB ⊥AD ，PA ⊥平面ABCD ，故△PAD ，△PAB 为直角三角形，因为PA ⊥平面ABCD ，BC ⊂平面ABCD ，所以PA ⊥BC ，又BC ⊥AB ，且PA ∩AB ＝A ，所以BC ⊥平面PAB ，又PB ⊂平面PAB ，所以BC ⊥PB ，所以△PBC 为直角三角形，容易求得PC ＝3，CD ＝5，PD ＝22，故△PCD 不是直角三角形，故选C.【答案】 (1)B (2)C【迁移探究1】 (变问法)在本例(2)条件下，求该四棱锥的所有棱中，最长棱的棱长是多少？解：由三视图可知，PA ＝AB ＝AD ＝2，BC ＝1，经计算可知，PB ＝PD ＝22，PC ＝3，CD ＝5，故最长棱为PC ，且|PC |＝3.【迁移探究2】 (变问法)在本例(2)条件下，求该四棱锥的五个面中，最小面的面积．解：面积最小的面为面PBC ，且S △PBC ＝12BC ·PB ＝12×1×22＝2，即最小面的面积为 2. 角度三已知几何体的某些视图，判断其他视图(1)(2020·福州模拟)如图为一圆柱切削后的几何体及其主视图，则相应的左视图可以是( )(2)(2020·河北衡水中学联考)《九章算术》是我国古代内容极为丰富的数学名著，书中有如下问题：“今有刍甍，下广三丈，袤四丈，上袤二丈，无广，高二丈，问：积几何？”其意思为：“今有底面为矩形的屋脊状的楔体，下底面宽3丈、长4丈，上棱长2丈，高2丈，问：它的体积是多少？”已知该楔体的主视图和俯视图如图中粗实线所示，则该楔体的左视图的周长为( )A ．3丈B ．6丈C ．8丈D ．(5＋13)丈【解析】 (1)圆柱被不平行于底面的平面所截，得到的截面为椭圆，结合主视图，可知左视图最高点在中间，故选B.(2)由题意可知该楔体的左视图是等腰三角形，它的底边长为3丈，相应高为2丈，所以腰长为 22＋⎝ ⎛⎭⎪⎪⎫322＝52(丈)，所以该楔体左视图的周长为3＋2×52＝8(丈)．故选C. 【答案】 (1)B (2)C三视图问题的常见类型及解题策略(1)由几何体的直观图求三视图．注意主视图、左视图和俯视图的观察方向，注意看到的部分用实线表示，看不到的部分用虚线表示．(2)由几何体的部分视图画出剩余的视图．先根据已知的一部分视图，还原、推测其直观图的可能形式，然后再找其剩下部分视图的可能形式．当然作为选择题，也可将选项逐项代入，再看看给出的部分三视图是否符合．(3)由几何体的三视图还原几何体的形状．要熟悉柱、锥、台、球的三视图，明确三视图的形成原理，结合空间想象将三视图还原为直观图．1．中国古建筑借助榫卯将木构件连接起来．构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是( )解析：选A.由题意知，在咬合时带卯眼的木构件中，从俯视方向看，榫头看不见，所以是虚线，结合榫头的位置知选A.2．(2020·安徽宣城二模)一个几何体的三视图如图所示，在该几何体的各个面中，面积最大面的面积是( ) A．2 B．2 2 C．2 3 D．4解析：选C.如图所示，由三视图可知该几何体是四棱锥PABCD截去三棱锥PABD后得到的三棱锥PBCD.其中四棱锥中，底面ABCD是正方形，PA⊥底面ABCD，且PA＝AB＝2，易知面积最大面为面PBD，面积为34×(22)2＝2 3.故选C.3．某圆柱的高为2，底面周长为16，其三视图如图．圆柱表面上的点M在主视图上的对应点为A，圆柱表面上的点N在左视图上的对应点为B，则在此圆柱侧面上，从M到N 的路径中，最短路径的长度为( )A．217 B．2 5 C．3 D．2解析：选B.由三视图可知，该几何体为如图①所示的圆柱，该圆柱的高为2，底面周长为16.画出该圆柱的侧面展开图，如图②所示，连接MN，则MS＝2，SN＝4，则从M到N 的路径中，最短路径的长度为MS2＋SN2＝22＋42＝2 5.故选B.空间几何体的直观图(自主练透) 1．如图所示为一个平面图形的直观图，则它的实际形状四边形ABCD为( )A．平行四边形B．梯形C．菱形D．矩形解析：选D.由斜二测画法可知在原四边形ABCD中DA⊥AB，并且AD∥BC，AB∥CD，故四边形ABCD为矩形．2．已知等边三角形ABC的边长为a，那么△ABC的平面直观图△A′B′C′的面积为( )A.34a2B．38a2C.68a2D．616a2解析：选D.如图①②所示的实际图形和直观图，由②可知，A′B′＝AB＝a，O′C′＝12OC＝34a，在图②中作C′D′⊥A′B′于点D′，则C′D′＝22O′C′＝68a.所以S△A′B′C′＝12A′B′·C′D′＝12×a×68a＝616a2.故选D.3．在等腰梯形ABCD中，上底CD＝1，腰AD＝CB＝2，下底AB＝3，以下底所在直线为x轴，则由斜二测画法画出的直观图A′B′C′D′的面积为________．解析：因为OE＝（2）2－12＝1，所以O′E′＝12，E′F′＝24.所以直观图A′B′C′D′的面积为S′＝12×(1＋3)×24＝22.答案：22(1)斜二测画法中的“三变”与“三不变”“三变”⎩⎪⎨⎪⎧坐标轴的夹角改变与y 轴平行的线段的长度变为原来的一半图形改变“三不变”⎩⎪⎨⎪⎧平行性不改变与x ，z 轴平行的线段的长度不改变相对位置不改变(2)平面图形直观图与原图形面积间的关系对于几何体的直观图，除掌握斜二测画法外，记住原图形面积S 与直观图面积S ′之间的关系S ′＝24S ，能更快捷地进行相关问题的计算．构造法求解三视图问题的三个步骤三视图问题(包括求解几何体的表面积、体积等)是培养和考查空间想象能力的好题目，是高考的热点．由三视图还原几何体是解决这类问题的关键，而由三视图还原几何体只要按照以下三个步骤去做，基本都能准确还原出来．这三个步骤是：第一步，先画长(正)方体，在长(正)方体中画出俯视图；第二步，在三个视图中找直角；第三步，判断直角位置，并向上(或向下)作垂线，找到顶点，连线即可．一个几何体的三视图如图所示，图中直角三角形的直角边长均为1，则该几何体的体积为( ) A.16 B ．26 C.36D ．12【解析】几何体还原说明：①画出正方体，俯视图中实线可以看作正方体的上底面及底面对角线．②俯视图是正方形，有四个直角，主视图和左视图中分别有一个直角．主视图和左视图中的直角对应上底面左边外侧顶点(图中D 点上方顶点)，将该顶点下拉至D 点，连接DA ，DB ，DC 即可．该几何体即图中棱长为1的正方体中的四面体ABCD ，其体积为13×12×1×1×1＝16.故选A. 【答案】 A如图是一个四面体的三视图，三个三角形均是腰长为2的等腰直角三角形，还原其直观图．【解】第一步，根据题意，画正方体，在正方体内画出俯视图，如图①.第二步，找直角，在俯视图、主视图和左视图中都有直角．第三步，将俯视图的直角顶点向上拉起，与三视图中的高一致，连线即可．所求几何体为三棱锥ABCD，如图②.[基础题组练]1．如图所示是水平放置的三角形的直观图，点D是△ABC的BC边的中点，AB，BC分别与y′轴，x′轴平行，则在原图中三条线段AB，AD，AC中( )A．最长的是AB，最短的是ACB．最长的是AC，最短的是ABC．最长的是AB，最短的是ADD．最长的是AC，最短的是AD解析：选 B.由条件知，原平面图形中AB⊥BC，从而AB<AD<AC.2．如图所示的几何体由一个圆柱中挖去一个以圆柱的上底面为底面，下底面圆心为顶点的圆锥而得，现用一个竖直的平面去截这个几何体，则截面图形可能是( ) A．①② B．②③ C．③④D．①⑤解析：选D.圆锥的轴截面为等腰三角形，此时①符合条件；当截面不过旋转轴时，圆锥的轴截面为双曲线的一支，此时⑤符合条件；故截面图形可能是①⑤.3．(2020·陕西彬州质检)一个几何体的三视图如图所示，其中主视图中△ABC 是边长为1的等边三角形，左视图为正六边形，那么该几何体的左视图的面积为( ) A.38 B ．34 C ．1 D ．32 解析：选A.由三视图可知该几何体为正六棱锥，其直观图如图所示．该正六棱锥的底面正六边形的边长为12，侧棱长为1，高为32.左视图的底面边长为正六边形的高，为32，则该几何体的左视图的面积为12×32×32＝38，故选A. 4．(2020·江西省名校学术联盟质检)如图所示，边长为1的正方形网格中粗线画出的是某几何体的三视图，则该几何体所有棱长组成的集合为( )A ．{1，5}B ．{1，6}C ．{1，2，5}D ．{1，2，22，6}解析：选B.如图所示，该几何体是四棱柱，底面是边长为1的正方形，侧棱长为6，故选B.5．(一题多解)(2020·河南非凡联盟4月联考)某组合体的主视图和左视图如图(1)所示，它的俯视图的直观图是图(2)中粗线所表示的平面图形，其中四边形O ′A ′B ′C ′为平行四边形，D ′为C ′B ′的中点，则图(2)中平行四边形O′A′B′C′的面积为( )A．12 B．3 2 C．6 2 D．6解析：选B.法一：由题图易知，该几何体为一个四棱锥(高为23，底面是长为4，宽为3的矩形)与一个半圆柱(底面圆半径为2，高为3)的组合体，所以其俯视图的外侧边沿线组成一个长为4，宽为3的矩形，其面积为12，由斜二测知识可知四边形O′A′B′C′的面积为4×32sin 45°＝3 2.法二：由斜二测画法可先还原出俯视图的外轮廓是长为4，宽为3的矩形，其面积为4×3＝12，结合直观图面积是原图形面积的24，即可得结果．6. 某多面体的三视图如图所示，其中主视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形．该多面体的各个面中有若干个是梯形，这些梯形的面积之和为________．解析：由三视图可知该多面体是一个组合体，下面是一个底面是等腰直角三角形的直三棱柱，上面是一个底面是等腰直角三角形的三棱锥，等腰直角三角形的腰长为2，直三棱柱的高为2，三棱锥的高为2，易知该多面体有2个面是梯形，这些梯形的面积之和为（2＋4）×22×2＝12.答案：127．一个圆台上、下底面的半径分别为3 cm和8 cm，若两底面圆心的连线长为12 cm，则这个圆台的母线长为______cm.解析：如图，过点A作AC⊥OB，交OB于点C.在Rt△ABC中，AC＝12(cm)，BC＝8－3＝5(cm)．所以AB＝122＋52＝13(cm)．答案：138．已知正四棱锥VABCD中，底面面积为16，一条侧棱的长为211，则该棱锥的高为________．解析：如图，取正方形ABCD的中心O，连接VO，AO，则VO就是正四棱锥VABCD的高．因为底面面积为16，所以AO＝2 2.因为一条侧棱长为211，所以VO＝VA2AO2＝44－8＝6.所以正四棱锥VABCD的高为6.答案：69．如图所示的三个图中，上面是一个长方体截去一个角所得多面体的直观图，它的主视图和左视图如图所示(单位：cm)．(1)在主视图下面，按照画三视图的要求画出该多面体的俯视图；(2)按照给出的尺寸，求该多面体的体积．解：(1)如图．(2)所求多面体的体积V ＝V 长方体－V 正三棱锥＝4×4×6－13×(12×2×2)×2＝2843(cm 3)． 10．已知正三棱锥V ABC 的主视图和俯视图如图所示．(1)画出该三棱锥的直观图和左视图；(2)求出左视图的面积．解：(1)如图．(2)左视图中VA ＝42－⎝ ⎛⎭⎪⎪⎫23×32×232＝12＝2 3. 则S △VBC ＝12×23×23＝6. [综合题组练]1．(2020·河南开封一模)如图，在一个正方体内放入两个半径不相等的球O 1，O 2，这两个球外切，且球O 1与正方体共顶点A 的三个面相切，球O 2与正方体共顶点B 1的三个面相切，则两球在正方体的面AA 1C 1C 上的正投影是( )解析：选B.由题意可以判断出两球在正方体的面AA 1C 1C 上的正投影与正方形相切，排除C ，D.由于两球不等，把其中一个球扩大为与正方体相切，则另一个球被挡住一部分，所以排除A.B 正确．2．某几何体的三视图如图所示，则该几何体的左视图中的虚线部分是( )A．圆弧B．抛物线的一部分C．椭圆的一部分D．双曲线的一部分解析：选D.根据几何体的三视图可得，左视图中的虚线部分是由平行于旋转轴的平面截圆锥所得，故左视图中的虚线部分是双曲线的一部分，故选D.3．如图，在正方体ABCDA1B1C1D1中，点P是线段A1C1上的动点，则三棱锥PBCD的俯视图与主视图面积之比的最大值为( )A．1 B．2C. 3 D．2解析：选D.主视图，底面B，C，D三点，其中D与C重合，随着点P的变化，其主视图均是三角形且点P在主视图中的位置在边B1C1上移动，由此可知，设正方体的棱长为a，则S主视图＝12×a2；设A1C1的中点为O，随着点P的移动，在俯视图中，易知当点P在OC1上移动时，S俯视图就是底面三角形BCD的面积，当点P在OA1上移动时，点P越靠近A1，俯视图的面积越大，当到达A1的位置时，俯视图为正方形，此时俯视图的面积最大，S俯视图＝a2，所以S俯视图S主视图的最大值为a212a2＝2，故选D.4．(2020·河北衡水二模)某几何体的三视图如图所示，三视图中的点P ，Q 分别对应原几何体中的点A ，B ，在此几何体中从点A 经过一条侧棱上点R 到达点B 的最短路径的长度为( )A ．aB ．2a C.52a D ．3a解析：选D.由几何体的三视图可知，该几何体为棱长为a 的正四面体(如图1)，将侧面三角形CDB 绕CD 翻折到与面ACD 在同一平面内(如图2)，连接AB 与CD 交于一点R ，该点即为使路径最短的侧棱上的点R ，且最短路径为AB 长，在△ACB 中，由余弦定理易知AB ＝a 2＋a 2－2a ·a ·cos 120°＝3a .故选D.5．已知正方体ABCD A 1B 1C 1D 1的体积为1，点M 在线段BC 上(点M 异于B ，C 两点)，点N 为线段CC 1的中点，若平面AMN 截正方体ABCD A 1B 1C 1D 1所得的截面为四边形，则线段BM 的取值范围为( )A.⎝⎛⎦⎥⎥⎤0，13 B ．⎝ ⎛⎦⎥⎥⎤0，12 C.⎣⎢⎢⎡⎭⎪⎪⎫12，1 D ．⎣⎢⎢⎡⎦⎥⎥⎤12，23 解析：选B.由题意，正方体ABCD A 1B 1C 1D 1的棱长为1，如图所示，当点M为线段BC的中点时，截面为四边形AMND1，当0＜BM≤12时，截面为四边形，当BM＞12时，截面为五边形，故选B.6．已知直三棱柱ABCA1B1C1的侧棱长为6，且底面是边长为2的正三角形，用一平面截此棱柱，与侧棱AA1，BB1，CC1分别交于三点M，N，Q，若△MNQ为直角三角形，则该直角三角形斜边长的最小值为( )A．2 2 B．3C．2 3 D．4解析：选C.如图，不妨设N在B处，AM＝h，CQ＝m，则MB2＝h2＋4，BQ2＝m2＋4，MQ2＝(h－m)2＋4，由MB2＝BQ2＋MQ2，得m2－hm＋2＝0.Δ＝h2－8≥0即h2≥8，该直角三角形斜边MB＝4＋h2≥2 3.故选C.7．某几何体的主视图和左视图如图(1)，它的俯视图的直观图是矩形O1A1B1C1，如图(2)，其中O1A1＝6，O1C1＝2，则该几何体的侧面积为________．解析：由题图(2)及斜二测画法可知原俯视图为如图所示的平行四边形OABC，设CB与y轴的交点为D，则易知CD＝2，OD＝2×22＝42，所以CO＝CD2＋OD2＝6＝OA，所以俯视图是以6为边长的菱形，由三视图知几何体为一个直四棱柱，其高为4，所以该几何体的侧面积为4×6×4＝96.答案：968．(2019·高考全国卷Ⅱ)中国有悠久的金石文化，印信是金石文化的代表之一，印信的形状多为长方体、正方体或圆柱体，但南北朝时期的官员独孤信的印信形状是“半正多面体”(图1)．半正多面体是由两种或两种以上的正多边形围成的多面体．半正多面体体现了数学的对称美．图2是一个棱数为48的半正多面体，它的所有顶点都在同一个正方体的表面上，且此正方体的棱长为1，则该半正多面体共有________个面，其棱长为________．解析：依题意知，题中的半正多面体的上、下、左、右、前、后6个面都在正方体的表面上，且该半正多面体的表面由18个正方形，8个正三角形组成，因此题中的半正多面体共有26个面．注意到该半正多面体的俯视图的轮廓是一个正八边形，设题中的半正多面体的棱长为x，则22x＋x＋22x＝1，解得x＝2－1，故题中的半正多面体的棱长为2－1.答案：26 2－1。

高中数学人教版必修空间几何体的三视图教案(系列四)

第一空间几何体的三视图一、教学目标1．知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力2．过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。

3．情感、态度与价值观（1）提高学生空间想象力（2）体会三视图的作用二、教学重点、难点重点：画出简单组合体的三视图难点：识别三视图所表示的空间几何体三、教学方法教师讲授与学生观察、讨论、动手实践相结合.3．画出三视图注意事项合知识的能力.课后练习 1.2 第一习案学生独立完成巩固知识提升能力备用例题例1 画出下列空间几何体的三视图．如图是截去一角的长方体，画出它的三视图.解析物体三个视图的构成都是矩形，长方体截角后，截面是一个三角形，在每个视图中反映为不同的三角形，三视图为图2.例2 由5个小立方块搭成的几何体，其三视图分别如下，请画出这个的几何体（正视图）(俯视图) （右视图）解析先画出几何体的正面，再侧面，然后结合俯视图完成几何体的轮廓，如图.评析画三视图之前，先把几何体的结构弄清楚，确定一个正前方，从三个不同的角度进行观察. 在绘制三视图时，分界线和可见轮廓线都用实线画出，被遮挡的部分用虚线表示出来，绘制三视图. 就是由客观存在的几何物体，从观察的角度，得到反应出物体形象的几何学知识.例3 某建筑由相同的若干个房间组成，该楼的三视图如图所示，问：（1）该楼有几层？从前往后最多要走过几个房间？（2）最高一层的房间在什么位置？画出此楼的大致形状.解析（1）由主视图与左视图可知，该楼有3层. 由俯视图可知，从前往后最多要经过3个房间.（2）由主视图与左视图可知，最高一层的房间在左侧的最后一排的房间.楼房大致形状如右图所示.评析根据三视图的特征，结合所给的视图进行逆推，考察我们的想象能力与逆向思维能力. 由三视图得到相应几何体后，可以验证所得几何体的三视图与所给出的三视图是否一致. 依据三视图进行逆向分析，就是用几何知识解决实际问题的一个方面. 在中，工人师傅都是根据零件结构设计的三视图，对零件进行加工制作.。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

高三一轮复习教案—空间几何体的三视图
教学目标：
1.三视图的概念及形成
2.准确画出几何体的三视图
3.根据三视图还原成几何体
教学重点：
根据几何体画出视图
教学难点：
左视图或俯视图
教学方法：多媒体，作图为主
教学用具准备：直尺，铅笔
教学设计：
一、三视图的概念及其形成
我们从不同的方向观察物体时，可能看到不同的图形
1、从正面看到的图形叫做正视图（主视图）
2、从左面看到的图形叫做侧视图（左视图）
3、从上面看到的图形叫做俯视图
三视图：采用“正投影”法将物体同时向三个方向投影而投影所得的三个投影图
二、三视图的画法
1、分析物体的基本形体组成及其形状大小，位置关系
2、确定主视方向（主视最能感觉物体的主要形状，特征，一般先画出主视图）
3、根据“三等关系”画出侧视图和俯视图（分界线和可见轮廓线用实线画出，不可见轮廓
线用虚线画出），使每个部分符合“长对正，高平齐，宽相等”的投影规律
4、检查
三例子
1．根据实物图画出啊三视图
例1.画出该几何体的三视图
例2．改正下面三视图中的错误
2．根据三视图还原实物图
例3．将下面三视图还原成实物图
例4．将下面三视图还原成实物图
例5．下图是由若干个完全相同的小正方体组成的几何体的三视图，则该几何体共有多少个小正方体？
四．高考题中的三视图
1.(2010北京) 一个长方体去掉一个小长方体，所得的几何体的正（主）视图与侧（左）视图分别
则该几何体的俯视图为：
2.(2010湖南)
下图中的三个直角三角形是一个体积为20cm(^3)的几何体的三
视图，则h= cm 。

D
C B A 侧(左)视图正(主)视图俯视图
侧视图正视图65
h
3.(2010辽宁) 如图，网格纸的小正方形的边长为1，在其上用粗线画出了某多面体的三视图，则这个多面体的最长的一条棱长为。

4.（2010浙江）若某几何体的三视图（单位：cm ）如图所示，则此几何体的体积是 cm(^3)。

五、作业
1.画出下面几何体的三视图
2.(2010陕西)
若某空间几何体的三视图如图所示，则该几何体的体积是。

俯视图
侧视图
正视图
3
24
481
2
2
D.2
C.1B.
23
A.
13。
