市政规划中给排水管网设计的原则与方法

市政规划中给排水管网设计的原则与方法

市政规划中给排水管网设计的原则与方法在城市市政规划中,给排水管网设计是非常重要的一项工作。

合理的给排水管网设计能够提高城市给排水系统的运行效率和安全性,能够避免发生水灾、污水泄漏等灾害事故。

下面介绍一些给排水管网设计的原则和方法。

(1)整体性原则。

给排水管网设计应当遵循整体性原则,综合考虑城市规划、土地利用、用水量、水质要求等因素,确定管网的布局、管径、流速等参数,形成合理的管网系统。

(2)多层次原则。

给排水管网设计应当遵循多层次原则,根据城市用水量、排水量、水质要求等因素,将管网分为主干管网、支干管网和小区管网三个级别,分别设计相应的管径和流量。

(3)灵活性原则。

给排水管网设计应当遵循灵活性原则,考虑到城市规划和土地利用的变化,管网应当具有一定的灵活性和可拓展性,能够适应城市的发展和变化。

(4)可靠性原则。

给排水管网设计应当遵循可靠性原则,结合流量、管径、管材、管道施工等因素,保证管道的稳定运行和安全性。

(5)经济性原则。

给排水管网设计应当遵循经济性原则,通过综合考虑管道投资、运营成本、维护费用、环保效益等因素,选择合适的管道材料和布管方案,实现经济效益和环境效益的统一。

(6)科学性原则。

给排水管网设计应当遵循科学性原则,应用先进的计算方法和水力学原理,制定科学合理的给排水管网设计方案,确保管网系统的可靠性和稳定性。

总之,在给排水管网设计中,要综合考虑多个因素,制定科学合理的设计方案,遵循整体性、多层次、灵活性、可靠性、经济性和科学性原则,确保设计方案符合城市的实际需要和发展要求,提高城市给排水系统的运行效率和水平,保障城市的发展和生态环境的持续改善。

《给水管网工程设计》课件

《给水管网工程设计》课件

质量记录
维护保养
根据管网材质和运行状况,制定合理的维护保养计划,对管道、阀门等设施进行定期保养和维修。
档案管理
建立完善的档案管理系统,对管网图纸、维修记录等进行归档管理,方便后期查询和使用。
应急处理
建立应急处理机制,对突发性事件进行快速响应和处理,保障供水安全。
运行管理
建立健全的运行管理制度,定期巡查和维护给水管网,确保其正常运行。
功能
定义
给水管网是城市基础设施的重要组成部分,直接关系到居民的饮用水安全和生活质量,是保障民生的基础工程。
保障民生
给水管网的建设和维护能够带动相关产业的发展,为城市经济建设提供支撑。
促进经济发展
给水管网的安全运行对于维护社会稳定具有重要意义,一旦发生供水事故,将对社会造成严重影响。
维护社会稳定
给水管网工程的历史可以追溯到古代,随着城市化进程的不断加速,给水管网工程的技术和规模也不断发展和完善。
《给水管网工程设计》ppt课件
目录
给水管网工程概述给水管网设计基础给水管网系统规划给水管网结构设计给水管网施工与维护给水管网工程案例分析
01
CHAPTER
给水管网工程概述
给水管网是指由管道、泵站、调节构筑物、水塔等设施组成的系统,用于将饮用水输送到用户家中。
给水管网的主要功能是确保用户能够方便、安全地获得足够的饮用水,满足人们的日常生活需求。
总结词
05
CHAPTER
给水管网施工与维护
根据管网规模、地形地貌、交通状况等因素,选择合适的施工方法,如明挖、顶管、盾构等。
施工方法
根据管材、管径、埋深等要求,采用适当的施工工艺,如管沟开挖、管道安装、回填等。
施工工艺

给水管网设计说明书

给水管网设计说明书

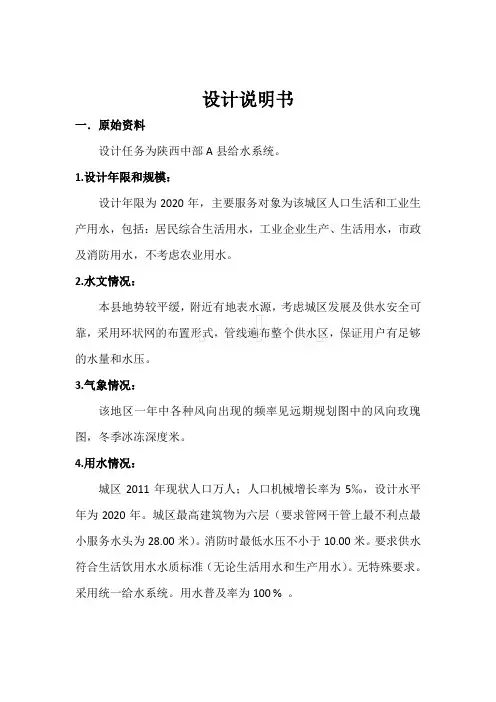

设计说明书一.原始资料设计任务为陕西中部A县给水系统。

1.设计年限和规模:设计年限为2020年,主要服务对象为该城区人口生活和工业生产用水,包括:居民综合生活用水,工业企业生产、生活用水,市政及消防用水,不考虑农业用水。

2.水文情况:本县地势较平缓,附近有地表水源,考虑城区发展及供水安全可靠,采用环状网的布置形式,管线遍布整个供水区,保证用户有足够的水量和水压。

3.气象情况:该地区一年中各种风向出现的频率见远期规划图中的风向玫瑰图,冬季冰冻深度米。

4.用水情况:城区2011年现状人口万人;人口机械增长率为5‰,设计水平年为2020年。

城区最高建筑物为六层(要求管网干管上最不利点最小服务水头为28.00米)。

消防时最低水压不小于10.00米。

要求供水符合生活饮用水水质标准(无论生活用水和生产用水)。

无特殊要求。

采用统一给水系统。

用水普及率为100 % 。

综合生活用水逐时变化表二.设计内容1.给水量定额确定(1)参照附表1(a)选用的居民综合生活用水定额为240L/(2)工企业内工作人员生活用水量根据车间性质决定,一般车间采用每人每班25L,高温车间采用每人每班35L。

(3)浇洒街道用水量定额选用。

浇洒绿地用水量定额为2 L/。

(4)参照附表3该城市同一时间内可能发生火灾2次,一次用水量为45L/S。

2.设计用水量计算(1)最高日用水量计算城市最高日用水量包括综合用水、工业用水、浇洒道路和绿化用水、未预见用水和管网漏失水量。

(一)城市综合用水量计算:设计年限内人口为万人,综合生活用水定额采用240L/最高日综合生活用水量Q1 :Q1=qNfQ1―—城市最高日综合生活用水,m 3/d;q――城市最高日综合用水量定额,L/();N――城市设计年限内计划用水人口数;f――城市自来水普及率,采用f=100%所以最高日综合生活用水为:Q1=qNf=*141200*100%=33888m3/d=s(二)工业用水量计算工业生产用水2000+1000+600=3600m3/d=s。

城市给排水管网布局设计

城市给排水管网布局设计

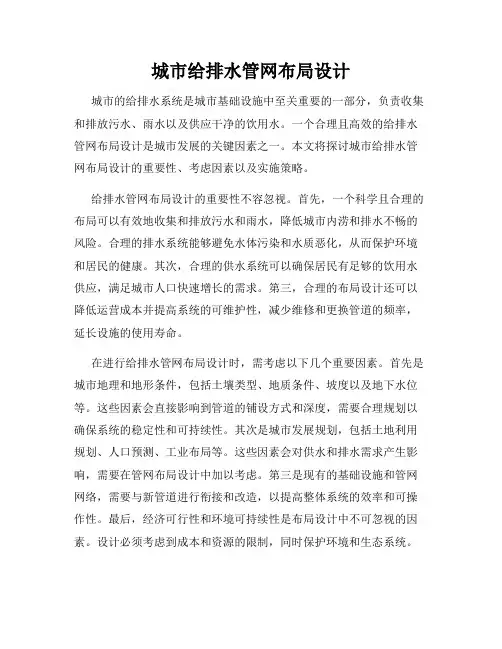

城市给排水管网布局设计城市的给排水系统是城市基础设施中至关重要的一部分,负责收集和排放污水、雨水以及供应干净的饮用水。

一个合理且高效的给排水管网布局设计是城市发展的关键因素之一。

本文将探讨城市给排水管网布局设计的重要性、考虑因素以及实施策略。

给排水管网布局设计的重要性不容忽视。

首先,一个科学且合理的布局可以有效地收集和排放污水和雨水,降低城市内涝和排水不畅的风险。

合理的排水系统能够避免水体污染和水质恶化,从而保护环境和居民的健康。

其次,合理的供水系统可以确保居民有足够的饮用水供应,满足城市人口快速增长的需求。

第三,合理的布局设计还可以降低运营成本并提高系统的可维护性,减少维修和更换管道的频率,延长设施的使用寿命。

在进行给排水管网布局设计时,需考虑以下几个重要因素。

首先是城市地理和地形条件,包括土壤类型、地质条件、坡度以及地下水位等。

这些因素会直接影响到管道的铺设方式和深度,需要合理规划以确保系统的稳定性和可持续性。

其次是城市发展规划,包括土地利用规划、人口预测、工业布局等。

这些因素会对供水和排水需求产生影响,需要在管网布局设计中加以考虑。

第三是现有的基础设施和管网网络,需要与新管道进行衔接和改造,以提高整体系统的效率和可操作性。

最后,经济可行性和环境可持续性是布局设计中不可忽视的因素。

设计必须考虑到成本和资源的限制,同时保护环境和生态系统。

实施城市给排水管网布局设计需要遵循一些策略和步骤。

首先,通过收集和分析现有数据,包括地理信息、人口统计数据和现有基础设施数据,以了解城市的实际情况和当前的问题。

然后,使用模拟和仿真技术进行管网布局的可行性研究,通过模拟场景和测试方案,选择出最优的布局方案。

接下来,制定详细的设计方案,包括管道的类型、直径和材料等,确保设计符合国家标准和环境要求。

最后,在实施过程中,要进行严格的施工和质量控制,确保管道的安全性和稳定性。

总之,城市给排水管网布局设计对于城市的可持续发展至关重要。

市政管网设计规范

市政管网设计规范
De600 i=0.0015
De700 i=0.001
17.给水:本工程由解放南路及盐城路上市政给水管引入。
排水:本工程实行雨污分流体制。雨、污水就近排入解放南路、盐城路、长存路上市政雨、污水管。
煤气:本工程由解放南路、盐城路、长存路上市政煤气管引入。
供电:本工程由解放南路上市政供电管引入。
有线电视管线在非车行道下及庭院中埋深为 0.6~0.8米。
管线穿越道路时,埋深不能满足要求或有专门要求处,在专业设计时应明确埋设防护套管。
16.雨污水管道坡度
污水管De160 i=0.007 雨水管De200 i=0.005
De200 iቤተ መጻሕፍቲ ባይዱ0.007(化粪池前) De300 i=0.004
1.给水管材:采用HDPE管。
2.给水闸阀安装见省标图集苏S01-2004-14。水表井安装见省标图集苏S01-2004-31。
3.室外消防栓安装见国标图集 01S201。
4.水压试验:给水管安装完毕后,需按照验收规范要求做1.4MPa水压试验。
5.给水管道如果与排水或其他大管径的自流管道交叉相碰时,上弯通过;给水管道如果与电线管交叉相碰时,下弯通过。
De200 i=0.005(化粪池后) De400 i=0.003
De300 i=0.004 De500 i=0.002
De400 i=0.003 De600 i=0.0015
De500 i=0.002 De700 i=0.001
7.排水管材:雨,污水管采用HDPE管。
8.雨,污水管道基础及回填参见苏S01-2004-77。
9.雨、污水管道在检查井内宜采用管顶平接法。
10.管道在车行道下时,管顶覆土厚度不得小于0.8M,否则应采取防止管道受压破损的技术。

城市给排水管网综合设计说明书

城市给排水管网综合设计说明书

目录目录 ............................................................................................................................................... - 0 - 第1章总论 .. (1)1.1城镇概况原始资料 .......................................................................................................... - 1 -1.2设计原则 .......................................................................................................................... - 2 -1.3 设计任务 ......................................................................................................................... - 2 - 第2章方案选择和确定 ............................................................................................................... - 3 -2.1 排水体制的确定 ............................................................................................................. - 3 -2.2 工业废水与城镇排水系统的关系选择.......................................................................... - 4 -2.3 污水处理方式的选择 ..................................................................................................... - 5 - 第3章污水管网工程设计 ........................................................................................................... - 5 -3.1 污水管网定线 ................................................................................................................. - 5 -3.1.1污水管道定线的基本原则................................................................................... - 5 -3.1.2污水管道定线考虑的因素................................................................................... - 6 -3.1.3 排水流域的划分.................................................................................................. - 6 -3.1.4 污水主干管定线.................................................................................................. - 7 -3.1.5 污水干管定线 ..................................................................................................... - 7 -3.1.6 出水口的形式 ..................................................................................................... - 7 -3.2污水设计流量 .................................................................................................................. - 8 -3.2.1划分设计管段 ...................................................................................................... - 8 -3.2.2污水管道设计流量计算....................................................................................... - 9 -3.3污水管道的水力计算 ................................................................................................... - 13 -3.3.1水力计算公式 .................................................................................................... - 13 -3.3.2 设计参数 ........................................................................................................... - 13 -3.3.3污水管道水力计算............................................................................................. - 19 -3.4污水管网平面布置图 .................................................................................................... - 21 -3.6污水管网主干管剖面图 ............................................................................................... - 21 - 第4章雨水管网工程设计 ......................................................................................................... - 22 -4.1雨水管网定线 ............................................................................................................... - 22 -4.1.1 雨水管道定线的基本原则................................................................................ - 22 -4.1.2 划分排水流域和雨水管道定线考虑因素........................................................ - 22 -4.1.3 雨水管道定线 ................................................................................................... - 22 -4.1.4 出水口的形式 ................................................................................................... - 22 -4.2雨水设计流量 ............................................................................................................... - 23 -4.2.1 雨水计算公式 ................................................................................................... - 23 -4.3雨水管道的水力计算 ................................................................................................... - 26 -4.3.1 水力计算公式 ................................................................................................... - 26 -4.3.2 设计参数 ........................................................................................................... - 26 -4.3.3雨水管网节点和管段编号................................................................................. - 28 -4.3.4 雨水管道水力计算............................................................................................ - 28 -4.4污水管网平面布置图 .................................................................................................... - 30 -4.5污水管网主干管剖面图 ................................................................................................ - 30 - 参考资料 ....................................................................................................................................... - 31 -- 1 -第1章 总 论1.1城镇概况原始资料1.城镇总平面图一张,比例1:1。

第6章-给水管网工程设计


某城镇管网各管段最高日最高时沿线流量
管段编号 管段长度(m) 管段计算长度(m) 沿线流量(L/s)
水厂-3
620


1-2
490
490
5.39
1-4
880
880
9.68
2-5
890
890
9.79
4-5
集中流量可以直接加在所处的节点上;
供水泵站或水塔的供水流量也应从节点处进入 管网系统
例:所示管网,给水区的范围如虚线所示,比流 量为qs,求各节点的流量。
解: 以节点3、5、8、9为例,节点流量如下:
因管段8-9单侧供水,求节点流量时,将管段配水长 度按一半计算。
例: 某城镇给水环状网布置如图所示,全城最高日
ql qs l
l:管段配水长度,不一定等于实际管长。无配水 的输水管,配水长度为零;单侧配水,为实际管 长的一半。
街坊
街坊
公园
街坊
街坊
街坊
街坊
街坊
街坊
节点流量:从沿线流量计算得出的并且假设
是在节点集中流出的流量。
按照水力等效的原则,将沿线流量一分为二, 分别加在管段两端的节点上;
qi 0.5 ql
2)工业企业内工作人员的生活用水时变化系数为 2.5~3.0,淋浴用水量按每班延续用水1小时确定变 化系数;
3)工业生产用水量一般变化不大,可以在最高日个小时 均匀分配。
6.1.2 设计用水量变化及其调节计算
(1)设计用水量变化规律的确定
用水量变化曲线 Kh=Qhmax / Qhav =5.92/4.17=1.42
3)消防用水:
-管网消防栓设计:“室 外消防给水管道的最小 直径不应小于100mm” 和“室外消火栓的间距 不应超过120m” ;

管网设计方案

管网设计方案
第1篇
管网设计方案
一、项目背景
随着我国城市化进程的不断推进,城市基础设施尤其是给排水管网系统的建设与改造日益重要。为提高城市排水能力,确保城市安全度汛,降低内涝风险,完善城市功能,本项目旨在制定一套科学合理、合法合规的管网设计方案。
二、设计原则
1.合法合规:严格遵守国家及地方相关法律法规,确保项目合法合规。
(2)坡度:确保管道内水流顺畅,避免淤积,同时考虑施工和维护的便利性。
4.管网附属设施
(1)检查井:设置在管道交汇处、变径处、低洼处等,便于管道检查、清淤和维护;
(2)雨水口:根据道路设计,合理布置雨水口,确保路面雨水及时排除;
(3)阀门:在管道关键部位设置阀门,便于管网运行调节和应急处理;
(4)泵站:根据城市排水需求,设置雨水泵站,提高排水能力。
3.资金保障:积极争取政府投资、社会资本等多种渠道,确保项目资金需求;
4.政策保障:加强与相关部门沟通协调,争取政策支持和优惠措施;
5.施工保障:加强施工现场管理,确保施工安全、质量、进度。
五、总结
本方案旨在为我国城市管网建设提供一套合法合规、科学合理的设计方案。在实施过程中,需充分考虑项目实际情况,不断优化和调整方案,确保管网系统的高效运行,为城市可持续发展提供有力支持。
第2篇
管网设计方案
一、项目概述
城市管网系统是城市基础设施的重要组成部分,关乎城市正常运行及居民生活质量。本方案旨在提供一套全面、科学的管网设计方案,以满足现代城市发展需求,保障城市水安全、提升环境品质。
二、设计目标
1.符合国家及地方相关法律法规要求,确保管网系统的合法合规性。
2.构建高效、稳定、安全的管网系统,提升城市排水能力。

给水排水管路设计(给水部分)讲解

给水排水管网设计(给水部分)一、给水系统的布置(1)给水系统的给水布置给水系统有统一给水系统,分系统给水系统(包括分质给水系统、分区给水系统及分压给水系统),多水源给水系统和分地区给水系统。

本设计城市规模较小,地形较为平坦,其工业用水在总供水量所占比例较小,且城市内工厂位置分散,用水量少,故可采用同一系统供应生活、生产和消防等各种用水,即使其供水有统一的水质和水压。

鉴于城市规模小,且管道铺设所需距离较长,本设计选择单水源给水系统。

从设计施工费用等方面考虑,单水源统一给水系统的投资也相对较小,较为经济。

综上所诉,本设计采用单水源统一给水系统。

(2)给水管网布置形式城市给水官网的基本布置形式主要有环状与树枝状两种。

树状网的供水安全性较差,当管中某一段管线损坏时,在该管段以后的所有管线就会断水。

而且,由于枝状网的末端,因用水量已经很小,管中的水流缓慢,因此水质容易变坏,环状网是管线连接成环状,某一管段损坏时,可以关闭附近的阀门是和其余管线隔开,以进行检修,其余管线仍能够正常工作,断水的地区可以缩小,从而保证供水的安全可靠性。

另外,还可以大大减小因水锤作用产生的危害,在树状网中,则往往一次而是管线损坏。

但是其造价明显比树状网为高。

一般大中城市采用环状管网,而供水安全性要求较低的小城镇则可以猜用树状管网。

但是,为了提高城镇供水的安全可靠性以及保证远期经济的发展,本实例仍然采用环状网,并且是有水塔的环状网给水管网。

(3)二级泵房供水方式综合考虑居民用水情况以及具体地形情况,拟在管网末端设置对置水塔,由于水塔可调节水泵供水和用水之间的流量差,二泵站的供水量可以与用水量不相等,即水泵可以采用分级供水的办法,分级供水的原则是:(1)泵站各级供水线尽量接近用水线,以减小水塔的调节容积,分级输一般不多于三级:(2)分级供水时,应注意每级能否选到合适的水泵,以及水泵机组的合理搭配,尽可能满足今后和一段时间内用水量增长的需要。

管网设计计算说明书

目录第一篇给水管网设计1. 概述 (2)给水现状 (2)规划用水单位 (2)水源选择 (2)水压要求 (2)2. 设计用水量计算…………………………………………………………..33. 管网设计 (4)管网定线 (4)比流量,沿线流量和节点流量以及流量出分配 (4)管网平差计算 (8)4 泵站流量扬程计算 (9)5. 管网设计校核 (9)消防工况校核 (9)事故工矿校核 (11)第二篇污水管网设计1. 概述 (12)2. 管道定线及设计管段、面积划分 (12)3. 设计流量、比流量计算 (13)4. 污水管段设计流量计算表 (14)5. 污水干管水力和埋设深度计算 (14)第三篇雨水管网设计1. 概述 (16)2. 雨水量计算 (16)暴雨强度公式 (16)综合径流系数 (16)3. 雨水管网定线 (16)4. 划分设计管段 (17)5. 汇水面积划分 (17)6. 管段设计流量及管道水力计算 (18)7. 各设计管段上、下端的管内底标高和埋设深度计算 (19)第一篇给水管网设计1. 概述给水现状目前镇区没有统一给水,居民用水多采用自发组织引山泉水及地下水,其水量不能满足镇区用水量的要求,此外,镇区内给水管网不成系统,管径和管材都不能满足要求。

规划用水单位镇区内规划以居住生活用地为主,用水量主要包括:居民生活用水量、工业用水量、公建用水量及市政用水量。

规划可根据远期镇区的发展状况、人民生活水平、工业的性质及水资源的情况,同时参考国家有关规范及相似城镇的用水标水源选择根据水利部门提供资料,本镇区上游的溪水库(在规划范围之外,位于本镇的东北方向,溪上游)流域集雨面积为约为10km2,水量充足,水质符合《地面水环境质量标准》(GB3838)二级标准,溪在水质及水量方面均能满足远期镇区供水的要求,故规划拟定以溪水库作为镇区供水水源。

供水方式采用统一,均由位于镇区东北角的自来水厂统一供给。

水压要求镇区内多数建筑为3层,最小自由水压应能保证3层居住建筑能直接供水,最小自由水压应保证≮16m。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录 (1)第一章设计说明 (2)1.1前言 (2)1.2设计概况 (2)第二章给水管网设计计算 (4)2.1用水量计算 (4)2.2清水池容积计算 (6)2.3沿线流量和节点流量计算 (8)第三章管网平差 (10)3.1管网平差计算 (10)3.2水泵扬程及泵机组选定 (10)3.3等水压线图 (11)3.4管网造价概算 (11)附表一 (12)附表二 (12)附表三 (13)附表四 (13)附表五 (14)附表六 (14)附图一 (15)一、设计说明1.前言设计项目性质:本给水管网设计为M市给水管网初步设计,设计水平年为2012年。

主要服务对象为该县城镇人口生活用水和工业生产用水及职工生活用水,兼负消防功能,不考虑农业用水。

该县城最高日用水量为29000m3,最高日最高时用水量为1982m3,流量550.46L/s,最大用水加消防流量为620.46L/s。

2.设计概况(1)城市概况:该二区城市人口数为8.6万人,人口密度:239人/公顷,供水普及率100%。

城区内建筑物按六层考虑。

土壤冰冻深度在地面下1.2m。

城市用水由水厂提供。

综合生用水定额为160L/cap·d,主导风向是西北风。

表1.工业企业生产、生活用水资料:企业名生产用水职工生活用水日用水量m3/d逐时变化班制冷车间人数热车间人数每班淋浴人数污染程度企业甲3200 均匀三班(8点起始) 1000 800 1600 一般企业乙3200 均匀二班(8点起始) 800 700 1500 一般表2.城市用水量变化曲线及时变化系数时间占最高日用水量(%)时间占最高日用水量(%)时间占最高日用水量(%)0~1 1.04 8~9 6.21 16~17 4.521~2 0.95 9~10 6.12 17~18 4.932~3 1.2 10~11 5.58 18~19 5.143~4 1.65 11~12 5.48 19~20 5.664~5 3.41 12~13 4.97 20~21 5.85~6 6.84 13~14 4.81 21~22 4.916~7 6.84 14~15 4.11 22~23 3.057~8 6.84 15~16 4.18 23~24 1.65(3)给水系统选择由于工业企业用水对水质无特殊要求,故采用统一给水系统,由于水塔调节容积过大,故不设水塔,若考虑到设计区的现状及保证供水的安全可靠,采用环状网。

(4)用水情况供水水质要求符合生活饮用水要求。

居住区综合生活用水定额取160L/cap*d,最高日用水m,其中综合生活用水量137603m/d,工业用水量70363m/d,浇洒道路和绿地用水量290003为2600m3(5)工程内容①清水池为调节水厂供水量与城市用水量之间的差额,故设置清水池,调节容积m,考虑到供水安全,为便于清洗和检修时不间断供水,设两个清水池,57003尺寸(m):30m×30m×4.8m,数量两个,截面为方形。

有效深度4.5m,安全超高0.3m。

②泵站内设置水泵③主要设备及器材,管材及接口:观望中所有管网采用球墨铸铁管,接口采用法兰接口,三通、四通、大小头、90°弯管均为铸铁,每个节点处设置检修阀门,采用D371H对夹式蝶阀,消火栓每100m设置一个,采用型号SA100-1.6。

(6)参考资料1.给水排水设计手册第三册《城镇给水》2.给水排水设计手册第一册《常用资料》。

3.给水排水设计手册第十一册《常用设备》4.给水排水设计手册第十册《器材与装置》5.《室外给水设计规范》GB50013-20066.《建筑设计防火规范》GB50016—20067.《水源工程与管道系统设计计算》8.《给水工程》(第四版)教材9.《给水排水计算机应用》教材二、设计计算2.1用水量计算(1).最高日综合生活用水根据该地区及人口规模和经济状况,该县为中小城市,城市分为二区。

查《给水工程》522页附表1(6),最高日用水定额为160L/cap.d,则最高日综合生活用水量:Q1=qN=8.6×104×160×10-3=13760m3/d城市工业企业甲,生产用水量3200m3/d;企业乙,生产用水量3200m3/d 。

企业甲3班倒,冷车间3000人/d,热车间2400人/d ,淋浴1600人/班。

企业乙2班倒,冷车间1600人/d,热车间1400人/d ,淋浴1500人/班。

生活用水,冷车间采用每人每班25L ,热车间采用每人每班35L ;淋浴用水,冷车间采用没人没办40L,热车间采用每人每班60L.)/(35991000/40800360800335240025300032003d m Q =⨯⨯+⨯⨯+⨯+⨯+=)(甲)/(34371000/60700240800235140025160032003d m Q =⨯⨯+⨯⨯+⨯+⨯+=)(乙7036343735992=+=+=乙甲Q Q Q m3/d城区道路总面积:0.4km2绿化面积取20%,即3.46×0.2=0.69km2。

取浇洒道路每次用水量为1.5L/(m2•次),每天浇洒两次,绿化用水量为2L/(m2•d)。

)(d m Q /2600101024.0101025.169.033-6363=⨯⨯⨯+⨯⨯⨯⨯=-城市未预见水量和管网漏失水量取最高日用水量的24%合并计算。

d Q Q Q Q d 3321m 29000260070341376024.1)(24.1=++⨯=++=)(M 市时变化系数为1.64)s (48.55036002464.12900010003600241000h L Q Q k dh =⨯⨯⨯=⨯=(2)消防时用水量M 市人口数量为8.6万人,查室外消防用水量表可得,同一时间内的火灾次数为2次,一次灭火用水量为35L/s 。

)/(70352q 2x s L Q X =⨯==(3)绘制城市最高日用水量变化曲线2.3 清水池容积计算清水池与水塔调节容积计算小时一级泵站供水量(%) 二级泵站供水量(%) 清水池调节容积计算(%) 水塔调节容积计算(%) 设置水塔 不设水塔 不设置水塔 设置水塔 0-1 4.17 2.9 1.04 -3.13 -1.27 -1.86 1–2 4.17 2.9 0.95 -3.22 -1.27 -1.95 2–3 4.16 2.9 1.2 -3.21 -1.26 -1.95 3–4 4.17 2.9 1.65 -2.97 -1.27 -1.7 4–5 4.17 2.9 3.41 -2.52 -1.27 -1.25 5–6 4.17 2.9 6.84 -0.76 -1.27 0.51 6–7 4.17 4.8 6.84 2.67 0.63 2.04 7–8 4.16 4.8 6.84 2.68 0.64 2.04 8–9 4.17 4.8 6.21 2.04 0.63 1.41 9–10 4.17 4.8 6.12 1.95 0.63 1.32 10-11 4.17 4.8 5.58 1.41 0.63 0.78 11-12 4.17 4.8 5.48 1.31 0.63 0.78 12-13 4.16 4.8 4.97 0.7 0.64 0.17 13-14 4.16 4.8 4.81 0.63 0.64 0.01 14-15 4.17 4.8 4.11 -0.06 0.63 -0.69 15-16 4.16 4.8 4.18 0.02 0.64 -0.62 16-17 4.17 4.8 4.52 0.35 0.63 -0.28 17-18 4.17 4.8 4.93 0.76 0.63 0.13 18-19 4.17 4.8 5.14 0.97 0.63 0.34 19-20 4.16 4.8 5.66 1.50 0.64 0.86 20-21 4.17 4.8 5.8 1.63 0.63 1.63 21-22 4.17 4.8 4.91 0.74 0.63 0.74 22-23 4.16 2.9 3.05 -1.11 -1.26 -0.15 23-24 4.16 2.9 1.65 -2.51 -1.26 -1.25 累计10010010019.4910.1310.93最大使用水量计算:根据表2.综合生活用水逐时变化表中各时段占全天用水量百分比,,二泵站采用分级供水方案,一泵站均匀供水。

一泵站全天运转,流量为最高日的241×100%=4.17% 3.清水池和水塔调节容积的计算一、二级泵站每小时供水量不相等,为了调节量泵站的差额,必须在一二级泵站之间建造清水池。

清水池的调节容积由一二级泵站供水量曲线确定。

水塔容积由二级泵站供水线和用水量曲线确定。

清水池有效容积等于调节容积、消防贮水量、水厂自用水量和安全贮水量之和。

清水池应设置为容积相等的两只。

当管网中设有水塔时清水池每小时的调节水量为二泵站供水量与一泵站供水量之差。

计算过程如表:清水池和水塔调节容积计算表。

此种情况下清水池调节容积占全天总用水量的10.13%。

水塔调节容积为小时用水量与二泵站小时供水量之差。

此种情况下,累积水塔调节容积占全天总用水量的10.93%。

当管网中无水塔时清水池调节容积水量为用户小时用水量与一泵站供水量之差。

此种情况下,累积清水池调节容积占全天总用水量的19.49%。

(清水池和水塔调节容积计算表见附表) Ⅰ.水塔容积和尺寸的计算 (1)调节容积的计算1W =29000*10.93%=31703m消防贮水量(10min 室内消防用水) 2W =5*2*2*60*10*10-3=123m (两处同 时发生火灾,每处两个消火栓同时工作10min ,流量取5L/s ) 总容积及水塔尺寸计算水塔水柜设为圆柱形,高取3.0m ,其中0.2m 超高 水柜横截面积S=(3170+12)/2.8=1136.433m 水柜横截面直径m sD 3814.343.113644=⨯==π水塔总容积为W=1136.43*3=3409.292m由于水塔容积过大,造价高,故而不设水塔。

II.清水池容积及尺寸的确定。

由于本设计不设置水塔,故而清水池调节容积为最大日用水量的19.98% (1) 调节容积计算:W1=29000×19.49%=5700m3 (2)消防容积的计算:消防贮水量用于室外消防用水,室外消防用水(查《给水工程》附录3)。

根 据人数规模确定同一时间内的火灾次数为2次,一次灭火用水量45L/s ,历 时2小时,则消防水量:W2=2×3600×35×2×10-3=504m3 水厂自用水量的确定:取最高日用水量的5%—10% W3=29000×5%=1450m3(4)安全贮量的确定:清水池的安全贮量取最高水位以上0.3m 的超高 确定清水池的个数和每个池子的尺寸:设置两个清水池,其横截面为方形,水深取4.5m每个池子的横截面积S=(504+5700+1450)/(4.5*2)=850.44m ² 故每个池子的边长L=29.16m 取30m综述:每个池子的尺寸:边长30m 的方形截面,池深4.8m ,个数为2。
