CPU的认识
服务器基础知识
CPU基础知识介绍⏹CPU(Central Processing Unit ，中央处理器)是一块超大规模的集成电路，通常被称为计算机的大脑，是一台计算机的运算核心（Core ）和控制核心（ Control Unit ），也是整个计算机系统中最重要的组成部件。
⏹中央处理器主要包括运算器（算术逻辑运算单元，ALU ，Arithmetic Logic Unit ）和高速缓冲存储器（Cache ）及实现它们之间联系的数据（Data ）、控制及状态的总线（Bus ）。
⏹它与存储器（Memory ）和输入/输出（I/O ）设备合称为电子计算机三大核心部件。
CPU 概念寄存器运算器控制器输入设备输出设备数据信号 控制信号CPU 功能✓解释计算机指令 ✓处理计算机软件中的数据CPU 组成✓控制单元 ✓运算单元 ✓存储单元CPU分类-按指令集PowerPCMIPSX86 ARM DSP…………CISC RISC⏹CISC(complex instruction set computer)，复杂指令集。
早期的CPU全部是CISC架构，它的设计目的是要用最少的机器语言指令来完成所需的计算任务。
这种架构会增加CPU结构的复杂性和对CPU工艺的要求，但对于编译器的开发十分有利。
⏹RISC(Reduced Instruction Set Computer)，精简指令集。
RISC架构要求软件来指定各个操作步骤。
这种架构可以降低CPU的复杂性以及允许在同样的工艺水平下生产出功能更强大的CPU，但对于编译器的设计有更高的要求。
X86处理器发展简史X86处理器发展经历50年的历史： 字长从4位到64位；时钟频率逐步提升；晶体管集成规模逐渐增大；性能逐渐提高的过程。
Intel X86 CPU 路标Grantley PlatformMicroarchitecture Haswell Haswell22nmNew Mico-architectureBroadwell14nmSkylake14nmNew Mico-architectureCascade Lake 14nmCopper Lake 14nmNew Mico-architectureIce Lake10nm201720202021201920162014Purley PlatformMicroarchitecture Skylake Whitley PlatformMicroarchitecture Copper Romley PlatformMicroarchitecture SandyBridge Sandy Bridge32nmNew Mico-architectureIvy Bridge22nmTick-Tock ：Tick 年（工艺年）更新制作工艺，Tock 年（架构年）更新微架构。
深入认识CPU
第三代酷睿I处理器
• I7面向高端发烧用户，采用四核八线 程，性能最为优异
• I5面向中端性能级用户，性能比I7弱
• I3面向主流用户，为双核四线程，不 支持睿频加速技术。
酷睿处理的命名方式
• 酷睿处理器的命名方式，沿用了
早期的命名方式，以第三代Core
I7 3770K 为例子，
• Core 是处理的品牌 • I7是定位标识
• 3770K中的3代表第三代，3770是该处理
器的型号，
• K是不锁倍频版• S源自节能版 T是超低功耗版深入认知CPU AMD CPU
• CPU的微架构和制作工艺直接决 定了CPU的效能。
入门级的奔腾系列
• 全新的奔腾G系列CPU包含： • G630、G640、G860
• 二代Sandy Bridge架构 • G2010 G2020 • 三代Ivy Bridge架构
第三代酷睿I处理器
• 2012年4月发布第三代酷睿处理器 • 第三代酷睿处理器和前两代一样， 也分为高、中、低端三个系列：
• 速技术2.0，其性能可达第一代 Core i5/i3集显的1.5-2倍；
• 第三代酷睿处理器的显卡性能
比二代提高至少1倍，在应用程 序上性能提高了20%，并县支
持三屏独立显示、USB3.0等。
入门级的奔腾系列
• 全新的奔腾G系列CPU，集成了 “核心显卡”，功耗优秀，性能
卓越，成为入门CPU的首选。
深入认知CPU Intel CPU
CPU中央处理单元
• 是计算机的运算核心和控制 核心，同时它也是计算机中 最复杂的部件，它的进步代
表了整个计算机的进步。
Intel CPU
• Intel公司生产的CPU很多，不
了解电脑处理器的不同类型
了解电脑处理器的不同类型电脑处理器是计算机系统中的核心组件之一，它负责执行和控制计算机中的所有指令和操作。
不同类型的处理器具有不同的性能和功能特点，了解电脑处理器的不同类型有助于选择适合自己需求的计算机。
一、中央处理器（CPU）中央处理器是电脑处理器的核心部件，负责解释和执行计算机中的指令。
目前，市场上最常见的处理器类型是x86架构的处理器，例如英特尔的酷睿系列和AMD的Ryzen系列。
这些处理器具有高性能和广泛的兼容性，适用于大多数桌面和笔记本电脑。
二、图形处理器（GPU）图形处理器是专门用于处理图形和图像的计算组件。
GPU在游戏、计算机图形渲染和人工智能等领域具有广泛应用。
与CPU相比，GPU拥有更多的并行处理单元和高速缓存，可以在短时间内处理大量的图像数据。
目前，NVIDIA和AMD是市场上最常见的GPU制造商。
三、系统级芯片（SoC）系统级芯片是一种集成了多个功能组件（如CPU、GPU、内存控制器、电源管理等）的单一芯片。
SoC常用于移动设备（如智能手机和平板电脑）和嵌入式系统，其主要优点是高度集成和低功耗。
ARM架构是SoC常用的处理器架构。
四、服务器级处理器服务器级处理器是专为运行服务器应用和高性能计算而设计的处理器。
这些处理器通常具有更多的核心数量、更大的高速缓存和更强的计算性能，以满足大规模数据处理和并行计算的需求。
英特尔的至强系列处理器和AMD的EPYC系列处理器是在服务器领域中常见的型号。
五、低功耗处理器低功耗处理器主要用于能源敏感的设备，如笔记本电脑、平板电脑和移动设备。
这些处理器具有较低的功耗和较长的电池续航时间，可以在保持良好性能的同时减少能耗。
英特尔的酷睿低压系列和AMD的移动处理器是常见的低功耗处理器。
六、特定应用处理器除了常见的处理器类型之外，还有专门用于特定应用的处理器。
例如，数字信号处理器（DSP）用于音频和视频处理，嵌入式处理器用于嵌入式系统，网络处理器用于网络设备，加密处理器用于安全应用等等。
CPU的介绍范文
CPU的介绍范文CPU（中央处理器）是计算机的核心部件，是一种高性能的集成电路芯片。
它通过执行计算机程序指令，控制电脑的各个硬件和软件资源，协调各个硬件之间的工作，实现数据的输入、计算、逻辑判断和输出等功能。
本文将对CPU的工作原理、发展历史、主要组成部分和性能参数进行详细介绍。
一、工作原理CPU可以分为两大部分：控制器和运算器。
控制器负责从主存中取指令，并解码、分析、分配指令，然后控制其他部件执行这些指令；运算器负责执行算术和逻辑操作。
当计算机系统启动时，CPU从主存中取出指令，并根据指令的内容，向其他部件发出控制信号，实现数据的读取、写入、计算、逻辑判断等操作。
CPU采用时钟信号来同步各个部件的工作，并根据时钟周期的间隔来执行指令。
时钟周期是CPU处理指令的最小时间单位，通常以赫兹（Hz）表示。
CPU的指令执行过程可以概括为以下几个步骤：1.取指令：控制器从主存中读取指令，并将其送入指令寄存器。
2.指令解码：控制器解析指令，确定操作数和操作码，并将其传递给运算器进行运算。
3.读写数据：根据指令的要求，控制器从主存或缓存中读取数据，并将结果写回到主存或缓存中。
4.运算和逻辑操作：运算器根据指令中指定的操作码来执行算术和逻辑操作，并将结果写回到主存或缓存中。
5.控制转移：如果指令需要跳转到其他指令，控制器将根据条件和目标地址来控制指令的执行顺序。
二、发展历史CPU的发展经历了多个阶段，从最早的晶体管、集成电路、到目前的多核处理器，不断提高计算机的性能和功能。
1.第一代计算机（1950年代末到1960年代末）第一代计算机采用晶体管作为主要的电子器件，CPU的工作速度较低，处理能力有限，只能执行简单的指令。
2.第二代计算机（1960年代末到1970年代末）第二代计算机采用集成电路芯片代替晶体管，处理速度大幅提高，计算机的底层软件和操作系统逐渐发展。
此期间出现了早期的微处理器，如Intel 4004和80083.第三代计算机（1970年代末到1980年代末）第三代计算机采用更复杂的集成电路芯片，处理速度更快，内存容量更大，能够进行更复杂的运算和逻辑操作。
cpu2
5
IBM首次将8088芯 首次将8088 1981年，IBM首次将8088芯 片用于PC机器中， 片用于PC机器中，开创了全新 PC机器中 的个人电脑时代。第一台IBM 的个人电脑时代。第一台IBM PC采用了主频4.77MHz的 采用了主频4.77MHz PC采用了主频4.77MHz的Intel 8088，操作系统是Microsoft 8088，操作系统是Microsoft 提供的MS DOS。IBM将其命名 MS提供的MS-DOS。IBM将其命名 个人电脑（ 为“个人电脑（Personal Computer） 不久“ Computer）”，不久“个人电 的缩写“PC”成为所有个 脑”的缩写“PC”成为所有个 人电脑的代名词
4
2、Intel 8086/8088 、
1978年Intel公司推出了 年 公司推出了8086微处理器，集成了 微处理器， 公司推出了 微处理器 28000个晶体管，16位的寄存器与数据总路线，每秒 个晶体管， 位的寄存器与数据总路线 位的寄存器与数据总路线， 个晶体管 执行80万条指令 但是价格太高，一般人买不起。 万条指令， 执行 万条指令，但是价格太高，一般人买不起。 1979年Intel公司又推出了 公司又推出了8086的廉价版本 的廉价版本8088微 年 公司又推出了 的廉价版本 微 处理器，集成了29000个晶体管，内部寄存器以 位 个晶体管， 处理器，集成了 个晶体管 内部寄存器以16位 运行，但支持的是8位的数据总路线 每秒执行33万条 位的数据总路线， 运行，但支持的是 位的数据总路线，每秒执行 万条 指令，价格也较为人们所接受。 指令，价格也较为人们所接受。
第2章 CPU 章
主要知识点： 主要知识点： 认识CPU 一、认识 二、CPU 的发展 三、CPU的工作原理 的工作原理 四、CPU的技术参数 的技术参数 五、CPU的分类 的分类 六、CPU的型号和品牌 的型号和品牌 七、CPU的超频 的超频 掌握） （掌握） 掌握） （掌握） （掌握） 掌握） （了解） 了解） 掌握） （掌握） 了解） （了解） 了解） （了解）

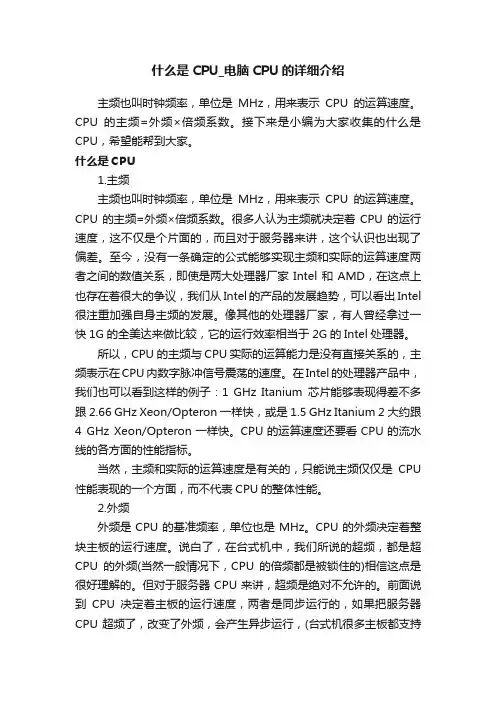

什么是CPU_电脑CPU的详细介绍
什么是CPU_电脑CPU的详细介绍主频也叫时钟频率，单位是MHz，用来表示CPU的运算速度。
CPU的主频=外频×倍频系数。
接下来是小编为大家收集的什么是CPU，希望能帮到大家。
什么是CPU1.主频主频也叫时钟频率，单位是MHz，用来表示CPU的运算速度。
CPU的主频=外频×倍频系数。
很多人认为主频就决定着CPU的运行速度，这不仅是个片面的，而且对于服务器来讲，这个认识也出现了偏差。
至今，没有一条确定的公式能够实现主频和实际的运算速度两者之间的数值关系，即使是两大处理器厂家Intel和AMD，在这点上也存在着很大的争议，我们从Intel的产品的发展趋势，可以看出Intel 很注重加强自身主频的发展。
像其他的处理器厂家，有人曾经拿过一快1G的全美达来做比较，它的运行效率相当于2G的Intel处理器。
所以，CPU的主频与CPU实际的运算能力是没有直接关系的，主频表示在CPU内数字脉冲信号震荡的速度。
在Intel的处理器产品中，我们也可以看到这样的例子：1 GHz Itanium芯片能够表现得差不多跟2.66 GHz Xeon/Opteron一样快，或是1.5 GHz Itanium 2大约跟4 GHz Xeon/Opteron一样快。
CPU的运算速度还要看CPU的流水线的各方面的性能指标。
当然，主频和实际的运算速度是有关的，只能说主频仅仅是CPU 性能表现的一个方面，而不代表CPU的整体性能。
2.外频外频是CPU的基准频率，单位也是MHz。
CPU的外频决定着整块主板的运行速度。
说白了，在台式机中，我们所说的超频，都是超CPU的外频(当然一般情况下，CPU的倍频都是被锁住的)相信这点是很好理解的。
但对于服务器CPU来讲，超频是绝对不允许的。
前面说到CPU决定着主板的运行速度，两者是同步运行的，如果把服务器CPU超频了，改变了外频，会产生异步运行，(台式机很多主板都支持异步运行)这样会造成整个服务器系统的不稳定。
cpu的基本参数
cpu的基本参数摘要：一、CPU 简介二、CPU 的主要性能参数1.时钟频率2.核心数量3.缓存容量4.制作工艺三、CPU 的性能提升1.多核处理器2.加速技术3.集成显卡四、CPU 的选购与品牌1.选购原则2.主要品牌五、CPU 在日常办公与游戏中的应用1.办公场景2.游戏场景正文：一、CPU 简介中央处理器（CPU）是计算机的核心部件，负责执行各种指令和操作，被喻为计算机的“大脑”。
CPU 的发展历经了多个阶段，从最初的单核到现在的多核，性能得到了极大的提升。
二、CPU 的主要性能参数1.时钟频率时钟频率是指CPU 每秒钟可以执行的时钟周期数，单位为兆赫兹（MHz）或吉赫兹（GHz）。
时钟频率越高，CPU 的运算速度就越快。
但时钟频率并非决定CPU 性能的唯一因素，其他参数如核心数量、缓存容量等也会影响CPU 的性能。
2.核心数量核心数量是指CPU 内部处理器核心的数量。
多核处理器可以同时执行多个任务，提高了计算机的运行效率。
目前市场上常见的CPU 核心数量有双核、四核、六核等。
3.缓存容量缓存是CPU 内部的高速存储器，用于临时存储从内存中读取的数据。
缓存容量越大，CPU 读取数据的速度就越快，从而提高整体性能。
4.制作工艺制作工艺是指CPU 中晶体管的制造工艺，单位为纳米（nm）。
制作工艺越先进，晶体管的数量就越多，CPU 的性能也就越高。
当前市场上主流的制作工艺有14nm、10nm 等。
三、CPU 的性能提升1.多核处理器多核处理器的出现使得计算机可以同时执行多个任务，提高了计算效率。
多核处理器在多任务处理、多线程程序运行等方面具有明显优势。
2.加速技术为了进一步提高CPU 性能，许多厂商研发了各种加速技术，如英特尔的Turbo Boost、AMD 的Turbo CORE 等。
这些技术在需要时可以自动提高CPU 的时钟频率，从而提升性能。
3.集成显卡近年来，许多CPU 都集成了显卡功能，如英特尔的集成显卡、AMD 的Radeon 显卡等。
cpu的额定频率 -回复
cpu的额定频率-回复CPU的额定频率：一步一步解析引言：在当今信息化时代，计算机已经成为我们日常生活和工作中必不可少的工具之一。
而作为计算机的核心组件之一，CPU的性能和稳定性一直备受关注。
而CPU的额定频率就是一个重要的指标，它直接影响着计算机的运行速度和处理能力。
本文将通过一步一步地解析，来详细介绍CPU的额定频率。
第一步：认识CPU在开始讲解CPU的额定频率之前，首先我们需要对CPU有一个基本的认识。
CPU（Central Processing Unit，中央处理器）是计算机的核心组件之一，负责执行计算机程序中的指令，控制计算机的各个部件进行协调工作。
可以说，CPU是整个计算机的大脑，其性能的高低直接影响着计算机的运行速度和处理能力。
第二步：理解频率频率是指某一事件在单位时间内发生的次数，是衡量事件发生速度的基本指标。
在计算机的领域中，频率常常用来描述CPU的工作速度。
CPU的频率越高，它能够在单位时间内执行的指令数量就越多，处理能力就越强大。
第三步：什么是CPU的额定频率CPU的额定频率，也叫标称频率，是CPU制造商在产品设计时为CPU设定的工作频率。
它是一个CPU能够稳定工作的最高频率，也是厂商对CPU 性能的一个承诺。
当一个CPU的额定频率为2.0GHz时，表示CPU的内部时钟每秒钟会振荡2亿次。
第四步：影响CPU额定频率的因素CPU的额定频率受到多种因素的影响，主要包括以下几点：1. 制造工艺和工艺成熟度：制造工艺的进步和成熟度的提高，可以提供更高的频率和更好的性能。
随着半导体工艺的不断进步，CPU的制造工艺也在不断升级，这使得制造商能够生产出更高频率的CPU。
2. 散热和功耗限制：高频率的CPU会产生更多的热量，需要更好的散热系统来降低温度。
而且，高频率的CPU通常会消耗更多的电力，这也需要更强大的供电系统。
所以，散热和功耗限制是制约CPU频率的重要因素。
3. 架构和设计：不同的CPU架构和设计对频率的表现也有影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
移动版CPU介绍
1、INTEL NEHALEM微架构（一代I3 I5）
Nehalem微架构的CPU即俗称的I3 I5一代CPU，共分为三种不同的核心。
匹配5系列芯片组（HM55 HM57等）
Auburndale Auburndale仍为45nm制程，处理器包含CPU、GPU两个芯片。
CPU属双核四线程，最大TDP为45W。
Arrandale Arrandale部分采用32nm制程，而Auburndale仍为45nm制程。
Arrandaled 最大特点就是处理器整合了图形核心，处理器包含CPU、GPU两个芯片。
CPU均为双核四线程，最大TDP 35W。
Clarksfield此核心中均为I7 CPU，且不集成显卡，CPU支持外接PCI-E独显。
45nm制程，四核八线程。
下图为Auburndale Cpu内部结构图
I3 I5二代CPU
Sandy Bridge socket 988 采用32nm技术匹配的为6系列芯片组（HM65 HM67等）CPU与GPU真正融合
在NEHALEM微架构中，处理器核心与PCIE控制器、内存控制器、GPU图形核心之间是通过QPI总线连接的，而在SANDY BRIDGE中，CPU核心与GPU核心完全融合，INTEL也放弃了使用已久的QPI总线，而使用了服务器处理器常用的环形总线（RING BUS）。
系统助理（SYSTEM AGENT）
在SANDY BRIDGE中,系统助理（SYSTEM AGENT）被设计成了一个独立的部分，这部分从功能上来说相当于传统的北桥芯片，系统助手通过接入点与环形总线连接，以固定电压和频率运行，包括了以下几部分：PCI-E控制器，支持单条PCI-E X16或者两条PCI-E X8插槽；重新设计的双通道DDR3内存控制器；DMI总线接口；显示输出控制单元；电源控制单元。
系统助理最重要的部分之一是电源控制单元PCU。
PCU做为微控制器，它负责芯片级电源和热管理，包括Turbo Boost2,对图形的核心和缓存进行动态调节，采用了更先进的模型芯片。
此前GPU是基于一个分散核心，由驱动程序进行管理，现在SANDY BRIDGE将图形和CPU 集成到一个单一的芯片，PCU可以灵活的管理功率和TDP。
SANDY BRIDGE通过共享图形与CPU之间的电能等资源，能为大多数应用提供更高的性能，而不是静态分配功率和热预算。
三代I3 I5 CPU
Ivy Bridge 22nm技术，SOCKET 988 匹配7系列芯片组（如HM77、HM76等），可向下兼容Sandy Bridge CPU，且二代的主板也能通过升级BIOS支持Ivy Bridge CPU。
