蛇簧联轴器使用说明书
蛇簧联轴器使用说明书
精心整理蛇形弹簧联轴器应添加“通用”使用说明书大同市巴什卡机械制造有限公司警告：在安装或维护联轴器前，关闭启动开关，并卸去来自驱动装置的载荷。
如使用油池加热，油的闪燃点必须高于177°C，不可将轮毂直接放置在容器底部，底部需要放置一铁块等且不可在易燃环境中或易燃物附近使用明火。
联轴器分解图1.密封2.外壳3.轮毂4.弹簧5.纸垫6.螺栓7.润滑塞8.密封垫9.螺栓,密封垫图片上文字与上面文字不符安装步骤1－装配密封件和轮毂如果是快拆式联轴器及液压联轴器，不需加热；如果是普通热装联轴器，根据前面的说明加热轮毂。
然后分别把轮毂装到相应的轴上，除非另有其它说明，一般轮毂端面与轴端齐平。
液压联轴器应使用专用高压黄油枪给轮毂注油加压，直到达到额定压力值为止。
快拆式联轴器安装紧定螺钉应将内衬套放到设计位置的毂孔中，使用测力扳手拧紧螺栓，拧紧的方法是每个螺栓每次拧到额定力矩的1/4，拧紧的次序以开缝处为界，左右交叉对称依次先后拧紧，确保达到额定力矩值后，再顺时一般情况下，需要调整的数据有：*角度偏差--------角度偏差具体体现由下图中的X尺寸减去Y尺寸。
*平行偏移--------平行偏差是下图中的P值，即两个轮毂中心线之间的距离*端部浮动--------端部浮动就是轮毂在外壳内的轴向浮动距离。
角度偏移平行偏移端部浮动表二：单位mm3－蛇型弹簧安装在安装弹簧前，用2号锂基脂或乐兆长效润滑油填满轴毂间距和凹槽。
轻轻地把弹簧扣入联轴器轴毂的牙槽内，用软木棰敲入。
当弹簧是由两段或更多段组成的，安装时要让所有的断口端都朝同一个方向(详见上面的分解图)；这将可以保证弹簧跟半外壳上的止转块正确接触。
4注意：两个半边外壳上相对应的配合标记安装完毕后应在同一边(见下图)。
全部安装完毕后再次检查一下，在联轴器正式工作前确认所有部件均已正确安装，联轴器与设备轴连接紧密，注油孔内装上了油塞。
如何拆换联轴器每当需要拆换联轴器或是弹簧时，首先须拆卸螺栓并移开外壳，用一个平口螺丝刀，从一段弹簧的断口端开始，把平口螺丝刀插入弹簧，慢慢地把弹簧呈放射状地撬出来，从一边到另一边交替进行，即可将弹簧卸除。

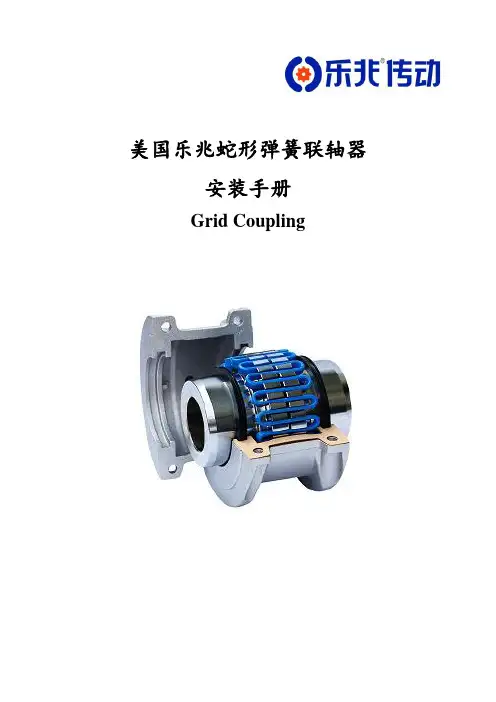

美国乐兆蛇形弹簧联轴器
美国乐兆蛇形弹簧联轴器安装手册Grid Coupling本手册适用范围：本手册适用于规格从1020至1260的美国乐兆GRID蛇形弹簧联轴器。
工具准备：安装及检测乐兆蛇形弹簧联轴器时，只需使用标准机械工具，如：扳手、直尺、探规和游标卡尺、百分表等。
轴孔公差配合说明：在客户未指定轴孔公差的情况下，乐兆采用以下公差加工内孔：孔径小于等于Ф100，内孔公差为H7，键槽公差Js9，基本为过渡配合。
键槽垂直方向可配定位螺栓固定。
孔径大于Ф100，内孔公差为M7，键槽公差Js9，基本为过盈配合。
无定位螺栓。
本安装说明均以圆孔+键槽轴孔形式为例。
如其他方式，请洽乐兆人员。
安装前准备工作：安装间隙配合的联轴器（通常为轴孔小于等于Ф100）时，需要清洗所有相关零件并检查轮毂、轴和键槽上是否有毛刺，不可加热间隙配合的轮毂。
安装轮毂时其端面应与轴端齐平，或符合其他指定要求安装，并拧紧固定螺钉。
安装过盈配合的联轴器（1100~1260）时，没有固定螺钉。
使用烤炉、喷灯、感应加热器或油池来加热轮毂，最高到135℃，超过200℃，将要损坏密封件。
直接加热轮毂孔时，需要保持恒定运动，以免使某一区域过热。
装配前检查全部联轴器配件是否齐全，尤其需要注意密封圈、密封垫、油嘴、安装螺栓等细小部件是否齐全。
警告：在安装或维护联轴器前，关闭启动开关，并卸去来自驱动装置的载荷。
如使用油池加热，油的闪燃点必须高于177°C。
不可将轮毂直接放置在容器底部，底部需要放置铁块等物品以作隔离。
不可在易燃环境中或易燃物附近使用明火。
GRID蛇形弹簧联轴器部件图说明：本图仅为标准产品的组成部件，联轴器形式不同，组成部件上会有所增加或是调整，如冷装形式产品（SLD或TBS）轴孔内配有胀套或锥套，带制动结构的产品（TBW或TBD）形式配有制动鼓或制动盘。
开孔方式乐兆传动可根据用户设备轴的情况不同，提供不同的开孔方式圆孔加键槽锥形孔加键槽内花键孔带键槽配快装锥套无键槽配涨紧套安装步骤1－装配密封件和轮毂首先，关闭启动开关，用不易燃的溶剂擦净所有的金属零件和需要被连接的两根轴，并在轴上需要装轮毂配合面上涂上润滑脂。
德国KPM蛇簧联轴器的主要应用
① 确定系统扭矩
如果没有给定扭矩，则利用以下公式计算扭
矩（T） 功率 [kW] x 9 549
系统扭矩 =
转速 [r/min]
② 工况系数
从工况系数表中选定工况系数。
③ 联轴器最小扭矩
如下所示确定所需的联轴器最小扭矩值：
联轴器最小扭矩值 = 工况系数 x 扭矩 [Nm] ④ 规格
从产品表的扭矩栏中选择适当的联轴器，数 值应大于等于以上第3步中确定的值，
17
2020/4/12
3 蛇簧联轴器的选 型与保养
18
2020/4/12
蛇簧联轴器结构形式
19
2020/4/12
蛇簧联轴器结构形式
水平剖分式
垂直剖分式
20
2020/4/12
蛇簧联轴器结构形式
➢全调距形式
21
2020/4/12
蛇簧联轴器结构形式
➢半调距形式
22
2020/4/12
蛇簧联轴器选型
1 蛇簧联轴器应用
2020-04-12 ©KPM Slide 1 [Code] KPM [Organisation]
1
2020/4/12
煤炭行业流程及传动产品应用
煤炭行业
2
2020/4/12
蛇簧联轴器应用-皮带机
3
2020/4/12
蛇簧联轴器应用-瓦斯泵
4
2020/4/12
蛇簧联轴器应用-矿用绞车
13
2020/4/12
蛇簧联轴器特点
➢用高强度的合金钢制成得锥形弹簧是经过淬火、回火以达到弹簧的硬度。然后弹簧的表面经精密喷丸处 理以压缩表面分子结构，极大地增加了额定功率，提高了使用寿命，可允许选用较小规格的联轴器。 ➢如果在安装KPM蛇簧联轴器时使用润滑脂，就可以减少那些定期的常规维护。 ➢使用润滑脂使得联轴器既有齿形联轴器传递扭矩大的特点，又有膜片联轴器和弹性体联轴器维护成本低 的特点。
蛇形弹簧联轴器最终版
2
ASF 蛇形弹簧联轴器
REV01
介绍
一款能够缓解振动，吸收冲击负荷，并同时能够补偿一定安装偏差的联轴器－西伯瑞蛇形弹簧联轴器。
西伯瑞蛇形弹簧联轴器具有 40%以上的优良减振能力，加上其优越的缓冲性能，能够有效保护驱动装置和被 驱动装置，延长设备的使用寿命。
西伯瑞蛇形弹簧联轴器的高弹性特征使其在动力传输时通过弹簧的伸展来吸收冲击力，补偿偏差。有利于减 少冲击载荷和集中应力。
540
420-500
432
877 762 1260
/
4686.19
711
67.24
质量和转动惯量按轴孔为实心无孔时计算
7
ASF 蛇形弹簧联轴器
REV01
ASF-B 型蛇形弹簧联轴器-罩壳轴向安装型
主动端
被动端
订货示例
ASF-B1/ASF-B13
ASF-B14/ASF-B16
ASF-B6 型蛇形弹簧联轴器： 主动端：J1 型轴孔，A 型键槽，d＝50 mm； L＝76 mm； 从动端：J1 型轴孔，B 型键槽，d＝63 mm； L＝76 mm； 订货时标注：ASF-B6 J1A 50*76/J1B 63*76
选型计算
Tc=K*9550*Pw/n<Tn
Tc－计算扭矩，
N.m
Tn－额定扭矩，
N.m
Pw－驱动功率，
Kw
n－ 驱动转速，
r/min
K－联轴器的工况系数，(请根据联轴器应用场合确定)
3
ASF 蛇形弹簧联轴器
REV01
安装偏差补偿能力
型号
ASF-A1 ASF-A2 ASF-A3 ASF-A4 ASF-A5 ASF-A6 ASF-A7 ASF-A8 ASF-A9 ASF-A10 ASF-A11 ASF-A12 ASF-A13 ASF-A14 ASF-A15 ASF-A16 ASF-A17 ASF-A18 ASF-A19 ASF-A20 ASF-A21 ASF-A22 ASF-A23 ASF-A24 ASF-A25
逆止器及蛇型弹簧联轴器
产品主要部件1
它采用进口优质弹簧钢，结合全球先进 的成型技术及热处理工艺。 表面采用高强度冲击强化处理，使表面 金属份子得到更进一步细化加强，加上 表层金属微粒份子镀层，起到更加耐磨 与超长寿命效果。
产品主要部件2
产品是否能高性能运行轮毂的齿槽起着决定性作用，齿槽与蛇形弹簧和形面高精密 接确能优化传动时的同步及减振性能，公司采用模拟实际工作加载实验，分析出不 同力矩的高精密抛物面。结合高精密数控加工中心，使每个齿槽误差达到达0.02毫 米以内，且整个齿槽抛物面精加工整体一次成型，粗糙光洁达到6微米。高精度的 成形技术使磨擦系数降到更低，精确的齿槽型面使在安装的最大误差上依然能够完 美接确，使工作性能更加完美。
本类型逆止器吸取 了国内外优秀企业 产品设计理念和高 端科技工艺,它设计 新颖,在现有产品上 不断改进,充分解决 了一般逆止器的各 种设计不足之处。
轴孔采用间隙配合，平 键联结，主体轴向用轴 端盖板固定。逆止器采 用了分体设计，只需将 销柱取出即可分体，防 转底座固定于基础上， 防转力臂与防转底座间 留有10至20毫米的安 装间隙，使安装更加的 简单轻松。
接触增大 接触少
载荷增大
轻载荷
产品说明
超长工作寿命 锥形弹簧采用了高强度合金钢制成，并经严格的热处理方案处理，使其达到更强 的刚柔性要求。弹簧表面经精密喷砂处理使其压缩表面结构分子，达到抗磨损与 长寿命之效果。 结构简单、维护方便 较少的零件数量、轻重量与小体积均是使安装与维护更具的优势与方便，正常使 用时无特殊性的周期维护，只要在安装时充足油脂量，且油脂可吸收传动带来的 一定噪音，长时间工作后适当补充油脂即可。 安装要求低、设计品种多 蛇形弹簧联轴器的安装精度比一般联轴器要求低。弹簧可在轮毂齿槽内自由摆动， 使其允许两轴之间有较一定的径向、角向与轴向偏差，只要在一定的范围内且不 会影响传递力的工作效果，也不会产生噪音与影响寿命。 蛇形弹簧联轴器通常按基本型T10设计，在不同的安装要求时请向精基咨询多种 样式的联轴器，目前可提供的类型有T05快拆装型型、 T20罩壳轴向安装型、 T31单法兰型、 T35双法兰型、 T61制动轮型、T63制动盘型等，更多样式请与 精基技术部取得联系。

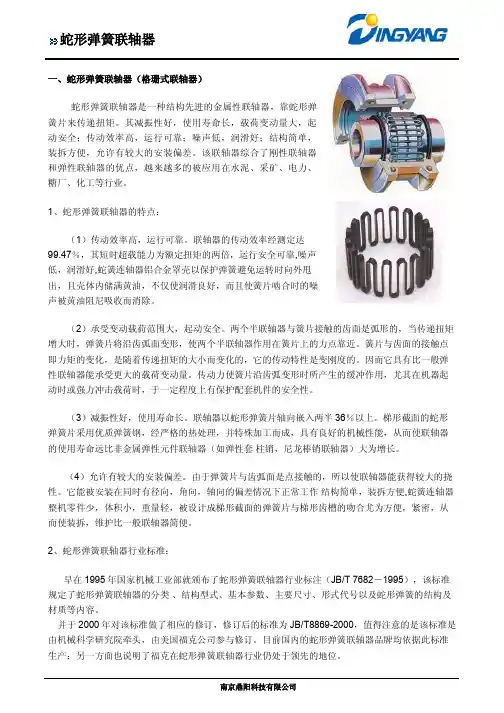

SKF蛇形弹簧联轴器
蛇形弹簧联轴器一、蛇形弹簧联轴器（格珊式联轴器）蛇形弹簧联轴器是一种结构先进的金属性联轴器，靠蛇形弹簧片来传递扭矩。
其减振性好，使用寿命长，载荷变动量大，起动安全；传动效率高，运行可靠；噪声低，润滑好；结构简单，装拆方便，允许有较大的安装偏差。
该联轴器综合了刚性联轴器和弹性联轴器的优点，越来越多的被应用在水泥、采矿、电力、糖厂、化工等行业。
1、蛇形弹簧联轴器的特点：（1）传动效率高，运行可靠。
联轴器的传动效率经测定达99.47％，其短时超载能力为额定扭矩的两倍，运行安全可靠,噪声低，润滑好,蛇簧连轴器铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。
（2）承受变动载荷范围大，起动安全。
两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。
簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。
因而它具有比一般弹性联轴器能承受更大的载荷变动量。
传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，于一定程度上有保护配套机件的安全性。
（3）减振性好，使用寿命长。
联轴器以蛇形弹簧片轴向嵌入两半36％以上。
梯形截面的蛇形弹簧片采用优质弹簧钢，经严格的热处理，并特殊加工而成，具有良好的机械性能，从而使联轴器的使用寿命远比非金属弹性元件联轴器（如弹性套柱销，尼龙棒销联轴器）大为增长。
（4）允许有较大的安装偏差。
由于弹簧片与齿弧面是点接触的，所以使联轴器能获得较大的挠性。
它能被安装在同时有径向，角向，轴向的偏差情况下正常工作结构简单，装拆方便,蛇簧连轴器整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。
2、蛇形弹簧联轴器行业标准：早在1995年国家机械工业部就颁布了蛇形弹簧联轴器行业标注（JB/T 7682－1995），该标准规定了蛇形弹簧联轴器的分类、结构型式、基本参数、主要尺寸、形式代号以及蛇形弹簧的结构及材质等内容。
FALK-T型(蛇形)弹簧联轴器(中文)
!" !"#
== == == == == == == ==
!
!!!!!!!!!!!!!!!!NITR !"#$$$$$$$$$$$$$NITR
!"
== == == == == == !"#$$$$$$$$$$$$NIM !!!!!!!!!!!!!!!!NIM ! !"""""""""""NIOR !!!!!!!!!!!!!!!!NIR !!!!!!!!!!!!!!!!NIOR !" !""""""""""NITR
!
= == ==== !"#
OIM
!" !"
== == == == == == == == == !"#$%&$'() !"#$%%%%%%%%%%%%OIM !"#$%&'"#(((((((NITR !" ! ! ! !!!"#$ !""""""""""OIR NIM OIM
!"#
==== ==== ==== ==== ==== == == == == == ===== ===== == == ==
== == == == == == == == == == == == == == == NIR ! E F !!!! !! !! !"#$$ !"#$ !!!! !!!! !" = NITR OIM !"#$ OIM NITR NIOR OIM NIOR NITR NIR NITR == == == == == == == == == == == == == !F !F ! ! NIR OIM OIR OIM PIM NITR !"#$% !"#$% NIR OIM PIM OIM OIM !"#$ !"#$% !"#$% !"#$% OIM PIM !"#$ == PIM NIR PIM OIM NITR !"#$ == == == == == == == == ==== ==== ==== == == == == ==== ==== ==
论皮带机蛇形簧联轴器的应用
由于香 山矿 地质条件复杂 ，巷道容 易变 形、地鼓 ，丁组运煤 下 山皮 带与上仓皮带原使用柱销联轴器和 弹性梅花联轴器 ， 维修 量大 ，驱动装置和尼龙销 、梅花对轮垫更换 劳动量 大等一系列 问
题。 ２ 柱 销 与弹 性 梅 花 联 轴 器 存 在 问题
（ １ ）该类联轴器 补器 的应 用
李俊 凯
（ 平顶 山天安煤 业香山矿有限公 司 河 南平顶 山 ４ ６ ７ ０ ０ ０ ）
摘 要 ：煤矿井 下大功率皮带机减速机与主滚 筒连接 装置 ，经过 长时间使 用研 究 ，蛇形 簧联 轴器使用寿命长 ，维护量小 ，能有效 的减少 事故 的发 生。 关键 词：皮带机 蛇形簧联轴 器
（ 上接第 １ ９ ３页 ）心 法 ，排 除 杂 念 ，进 入 一 种 似 醒 非 醒 、似 知 非 知的境界 。 其次， 如 同演 唱 者 在 演 唱 音 乐 时 需 要 根 据 音 乐 演 唱 的 需要进行呼吸一样 ， 演 奏 者 在 演 奏 音 乐 时 也 必 须 跟 随 音 乐 旋 律 的 需要进行呼吸 ，这里又和气功 中的调 息密不可分，正确 的运用气 功 中 的 调 息 法 ，可 以帮 助 调 心 和 音 乐 的 顺 利 进 行 。最 后 ，凡 是 音 乐 的演唱或演奏 ，都要求有放松 自然 的动作 姿势，在这一 点上又 和 气功 中调身 的意义大 同小异 。一位 二胡演奏 者在演 奏的过程
次 出现 故 障 影 响 生 产 。
（ ２ ）尼龙销 与梅 花对轮胶垫更 换频繁 ，弹性较差 ，耐温 性 能差 。巷道稍许 地鼓 ，尼 龙销和梅花对轮胶垫磨损加 快，发现 不 及时直接对 设备造成损坏 。 （ ３ ）两 半 联 轴 器 嵌 入 式 结 构 ，对 于 大 型 设 备 的维 修 带 来 极 大的不便 ，任何 一处的更换 ，都需将 电机 、减速机或者滚 筒运 至 地面 ， 因矿 设 备 条 件 限 制 甚 至 需 要 外 委 处 理 ， 恢复时需重新找正 ， 增 加 维 修 量 ，影 响 生 产 时 间 ，降 低 安 全 性 。 ３ 蛇 形 联 轴 器 的优 点 （ １ ）减 振 性 好 ，使 用 寿 命 长 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

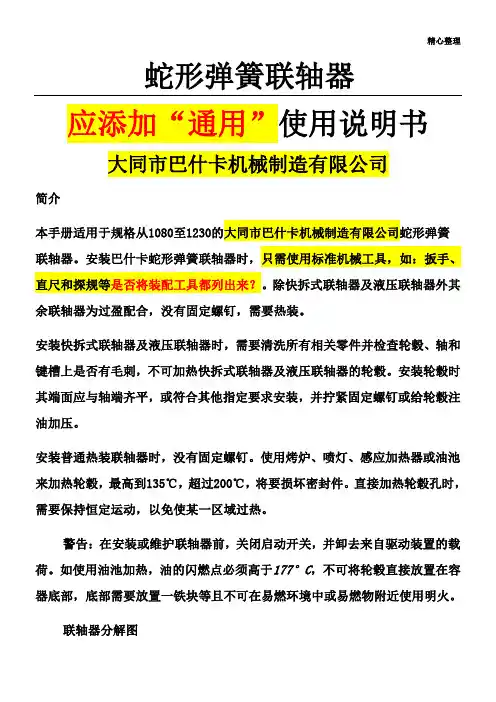

蛇簧联轴器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1
蛇形弹簧联轴器
应添加“通用”使用说明书
大同市巴什卡机械制造有限公司
简介
本手册适用于规格从1080至1230的大同市巴什卡机械制造有限公司蛇形弹簧联轴器。
安装巴什卡蛇形弹簧联轴器时，只需使用标准机械工具，如：扳手、直尺和探规等是否将装配工具都列出来。
除快拆式联轴器及液压联轴器外其余联轴器为过盈配合，没有固定螺钉，需要热装。
安装快拆式联轴器及液压联轴器时，需要清洗所有相关零件并检查轮毂、轴和键槽上是否有毛刺，不可加热快拆式联轴器及液压联轴器的轮毂。
安装轮毂时其端面应与轴端齐平，或符合其他指定要求安装，并拧紧固定螺钉或给轮毂注油加压。
安装普通热装联轴器时，没有固定螺钉。
使用烤炉、喷灯、感应加热器或油池来加热轮毂，最高到135℃，超过200℃，将要损坏密封件。
直接加热轮毂孔时，需要保持恒定运动，以免使某一区域过热。
警告：在安装或维护联轴器前，关闭启动开关，并卸去来自驱动装置的载荷。
如使用油池加热，油的闪燃点必须高于177°C，不可将轮毂直接放置在容器底部，底部需要放置一铁块等且不可在易燃环境中或易燃物附近使用明火。
联轴器分解图
1.密封
2.外壳
3.轮毂
4.弹簧
5.纸垫
6.螺栓
7.润滑塞
8.密封垫 9.螺栓,密封垫
图片上文字与上面文字不符
安装步骤
1－装配密封件和轮毂
首先，关闭启动开关，用不易燃的溶剂擦净所有的金属零件和需要被连接的两根轴，并在轴上需要装轮毂配合面上涂上润滑脂。
然后轻轻地在密封圈上也涂一层润滑脂脂，在装配轮毂之前，把密封圈放在轴上。
如果是快拆式联轴器及液压联轴器，不需加热；如果是普通热装联轴器，根据前面的说明加热轮毂。
然后分别把轮毂装到相应的轴上，除非另有其它说明，一般轮毂端面与轴端齐平。
液压联轴器应使用专用高压黄油枪给轮毂注油加压，直到达到额定压力值为止。
快拆式联轴器安装紧定螺钉应将内衬套放到设计位置的毂孔中，使用测力扳手拧紧螺栓，拧紧的方法是每个螺栓每次拧到额定力矩的1/4，拧紧的次序以开缝处为界，左右交叉对称依次先后拧紧，确保达到额定力矩值后，再顺时针一个接一个地拧紧，直到每个螺栓都达到额定拧紧力矩值。
额定拧紧力矩值详见表一：
表一：
2－调整对中
如果联轴器被精确对中，就能达到最长的使用寿命和最小的维护！用规尺仔细衡量两轴毂间的间隙、对中情况、同轴情况，调整并确保这些尺寸都在联轴器安装允许的范围内。
各规格产品安装允许的偏差详见表二。
一般情况下，需要调整的数据有：
*角度偏差--------角度偏差具体体现由下图中的X尺寸减去Y尺寸。
*平行偏移--------平行偏差是下图中的P值，即两个轮毂中心线之间的距离
*端部浮动--------端部浮动就是轮毂在外壳内的轴向浮动距离。
角度偏移平行偏移端部浮动
表二：单位mm
12301340568024 3－蛇型弹簧安装
在安装弹簧前，用2号锂基脂或乐兆长效润滑油填满轴毂间距和凹槽。
轻轻地把弹簧扣入联轴器轴毂的牙槽内，用软木棰敲入。
当弹簧是由两段或更多段组成的，安装时要让所有的断口端都朝同一个方向(详见上面的分解图)；这将可以保证弹簧跟半外壳上的止转块正确接触。
将尽可能多的润滑剂填入弹簧之间及周围的空间，刮去溢出弹簧厚度外的润滑脂。
更换润滑脂的频率与选用润滑脂的型号及工作条件直接相关。
使用一般工业润滑油的蛇形弹簧联轴器，需要半年加一次油。
加油的时候，旋开外壳上注油孔的油塞，插入注油装置。
加入合适的润滑油直至从对面的孔中有过剩的油溢出。
警告：加油后所有的油塞都一定要盖上
4－外壳安装
把密封圈置于轮毂上的合适位置处，然后嵌入下半个外壳上的凹槽内。
将垫片安放在两个半片外壳接口的地方，再将上半个外壳与下半个外壳合拢并使用螺栓拧紧装配好。
注意：两个半边外壳上相对应的配合标记安装完毕后应在同一边(见下图)。
全部安装完毕后再次检查一下，在联轴器正式工作前确认所有部件均已正确安装，联轴器与设备轴连接紧密，注油孔内装上了油塞。
如何拆换联轴器
每当需要拆换联轴器或是弹簧时，首先须拆卸螺栓并移开外壳，用一个平口螺丝刀，从一段弹簧的断口端开始，把平口螺丝刀插入弹簧，慢慢地把弹簧呈放射状地撬出来，从一边到另一边交替进行，即可将弹簧卸除。
（参见下图）
安装及使用过程中如有任何问题或疑问，请不吝联系巴什卡人员，巴什卡将竭诚为您服务！
生产商:大同市巴什卡机械制造有限公司
地址:大同市装备制造工业园区(大同县周士庄镇牛家堡村)邮编:037305
