05-链路聚合(link-aggregation)
简述链路聚合的工作方式
简述链路聚合的工作方式链路聚合（Link Aggregation）是一种将多条物理链路组合成一条逻辑链路的技术，旨在提高网络带宽和可靠性。
链路聚合技术可以在不改变原有设备和网络拓扑结构的情况下，有效地提高网络性能，降低网络故障率，广泛应用于企业网络和数据中心等领域。
链路聚合的工作方式是通过将多条物理链路绑定成一条逻辑链路，形成一个高带宽、高可靠性的网络连接。
在链路聚合的过程中，需要将多个物理接口绑定成一个聚合组（Port Channel），并为该聚合组分配一个唯一的标识符（Channel ID）。
然后，通过聚合协议（LACP或者PAgP）协调交换机之间的链路聚合，从而实现多条链路的组合。
链路聚合技术可以支持多种链路聚合模式，包括静态链路聚合（Static Link Aggregation）和动态链路聚合（Dynamic Link Aggregation）。
静态链路聚合是在绑定多个物理接口时手动配置聚合组和标识符；动态链路聚合则是通过链路聚合控制协议（LACP 或PAgP）动态地协调交换机之间的链路聚合，自动实现多个物理接口的聚合。
链路聚合技术的工作原理基于负载均衡和链路故障转移。
在负载均衡方面，链路聚合可以将数据流量均匀地分散到多条物理链路上，从而提高网络带宽利用率。
在链路故障转移方面，如果某个物理链路发生故障，链路聚合可以自动将数据流量切换到另外一条正常的物理链路上，从而实现网络的高可用性。
除了提高网络带宽和可靠性，链路聚合还可以简化网络管理和维护。
通过将多个物理链路绑定成一个聚合组，可以简化网络拓扑结构，减少交换机之间的连接数，降低网络故障率。
同时，链路聚合还可以提高网络的可扩展性和灵活性，支持更多的网络应用和服务。
链路聚合是一种重要的网络技术，可以提高网络带宽和可靠性，简化网络管理和维护，提高网络性能和可用性。
在实际应用中，需要根据实际网络情况和需求选择合适的链路聚合模式和实现方式，并进行适当的配置和优化，以达到最佳的网络性能和效果。
链路聚合的概念和作用
链路聚合的概念和作用链路聚合（Link Aggregation）是一种网络技术，它可以将多个物理链路合并成一个逻辑链路，从而提高网络的性能和可靠性。
链路聚合的作用主要表现在以下几个方面：1.提高可用性链路聚合可以将多个物理链路组合成一个逻辑链路，当其中某个物理链路发生故障时，逻辑链路仍然可以保持通信，从而提高网络的可用性。
例如，当一条光纤链路发生故障时，数据可以通过其他链路继续传输，避免了单点故障的风险。
2.增加带宽链路聚合可以将多个物理链路的带宽合并成一条逻辑链路的带宽，从而增加网络的带宽。
例如，将两条1Gbps的链路聚合成一条2Gbps的逻辑链路，可以大大提高网络的数据传输能力。
3.负载均衡链路聚合可以实现负载均衡，当逻辑链路中的各个物理链路负载不均时，数据可以根据负载情况自动分配到轻负载的物理链路上，从而提高网络的性能。
例如，当一条光纤链路出现拥堵时，数据可以通过其他链路传输，避免拥堵对网络性能的影响。
4.简化管理链路聚合可以将多个物理链路统一管理，方便网络管理员进行配置和维护。
例如，可以通过一个配置界面同时配置多个物理链路的参数，大大简化了网络管理的复杂性。
5.增强容错能力链路聚合可以通过备份链路的方式增强网络的容错能力。
当主用链路发生故障时，数据可以通过备份链路继续传输，避免了单链路故障对网络通信的影响。
例如，在数据中心网络中，可以使用链路聚合技术实现备份链路，以确保数据传输的可靠性。
6.提高QoS链路聚合可以提高网络的QoS（Quality of Service），通过为不同业务分配不同的优先级，确保关键业务的数据传输质量。
例如，在视频会议中，高清视频流需要更高的带宽和优先级，可以通过链路聚合技术为其提供可靠的传输保障。
7.增强安全性链路聚合可以通过加密和认证等方式增强网络的安全性。
例如，使用链路聚合技术可以实现数据的加密传输，确保数据的安全性；同时也可以使用认证机制来防止未经授权的设备接入网络。
三层交换机之链路聚合组（LinkAggregationGroup）
三层交换机之链路聚合组（LinkAggregationGroup）概述Link Aggregation Group(LAG)⼜称为Trunk Group，链路聚合是⼀种将多个物理端⼝"捆绑"为⼀个逻辑端⼝的技术⼿段，遵循IEEE 802.3ad Link Aggregation协议规范。
三层交换机⼀般将多个上联⼝聚合成Trunk组使⽤，其作⽤为：1）提⾼带宽，实现均摊模式；2）提供链路冗余备份，当Trunk组某个成员端⼝链路出现故障时，可以最⼤限度地减轻⽹络故障。
Trunk组BCM56440芯⽚最多⽀持128个Trunk组，每个Trunk组最多8个成员端⼝，且同时⽀持同芯⽚聚合组和跨芯⽚的HiGig+/HiGig2聚合组。
BCM56440芯⽚的TRUNK_GROUP表包含128个表项，以TGID为索引。
每个TRUNK_GROUP表项包含TG_SIZE、RTAG、BASE_PTR三个字段：1）TG_SIZE表⽰Trunk组成员端⼝个数；2）RTAG配置Hash模式（均摊模式），即选择出⼝报⽂的哪些字段（MAC DA, MAC SA, VLAN, EtherType, IP DA, and IP SA）来计算Hash值，计算出来的8位Hash值⽤来选择BASE_PTR指向的TRUNK_MEMBER表项中的具体成员端⼝作为报⽂出端⼝；3）BASE_PTR指向TRUNK_MEMBER表项，即Trunk组成员端⼝列表。
均摊模式Trunk组的均摊模式是使⽤Hash算法实现。
RTAG 0~6根据报⽂的MAC DA, MAC SA, VLAN, EtherType, IP DA, and IP SA字段计算Hash值，⼀般情况下，交换机都是配置IP DA + IP SA或者MAC DA + MAC SA两种⽅式之⼀。
RTAG 7为增强型Hash模式，主要⽤来实现负载均摊。
这种⽅式下，根据两部分信息计算Hash值——packet header（⽤来识别microflows）以及静态物理配置（如源和⽬的端⼝数）。
交换机链路聚合负载分担模式
交换机链路聚合负载分担模式交换机链路聚合（Link Aggregation）是一种网络技术，旨在提高网络性能和可靠性。
通过将多个物理链路绑定为一个逻辑链路，链路聚合可以实现负载分担和冗余备份。
本文将从什么是链路聚合、链路聚合的负载分担模式以及其优点和应用领域等方面展开阐述。
一、什么是链路聚合链路聚合是一种将多个物理链路组合成一个逻辑链路的技术。
在传统的以太网交换机中，每个链路只能通过一条物理链路与网络连接，而链路聚合技术通过将多个物理链路绑定到一个逻辑链路上，实现了链路的冗余备份和负载分担。
链路聚合能够提高带宽利用率、增加网络可靠性，并且能够无缝地集成到现有的网络架构中。
二、链路聚合的负载分担模式链路聚合可以使用不同的负载分担模式，以实现对流量的分布和负载均衡。
常见的负载分担模式有以下几种：1. 传统哈希算法（Traditional Hashing）传统哈希算法是基于数据包的源IP地址和目的IP地址，以及端口号等信息计算哈希值，然后将数据包分配到相应的链路上。
这种方式能够实现精确的负载分担效果，但当网络流量分布不均匀时，可能导致某些链路被过载。
2. 源IP哈希算法（Source IP Hashing）源IP哈希算法仅根据数据包的源IP地址来计算哈希值，并将其分配到相应的链路上。
这种方式适用于对称负载均衡，并且可以将同一源IP地址的数据包都发送到同一链路上。
3. 会话持久性（Session Persistence）会话持久性模式根据数据包的某些属性（如源IP地址、目的IP地址和端口号等）将数据包一直发送到同一链路上，以维持会话的持续性。
这种模式适用于需要保持会话状态的应用场景，如Web应用负载均衡。
4. 轮询模式（Round-robin）轮询模式是将数据包依次发送到不同的链路上，实现对流量的均衡分担。
这种模式简单易实现，但在流量分布不均匀时可能导致某些链路被过载。
5. 链路状态检测（Link Status Detection）链路状态检测模式是根据链路的状态信息决定将数据包发送到哪个链路上。
link-aggregation

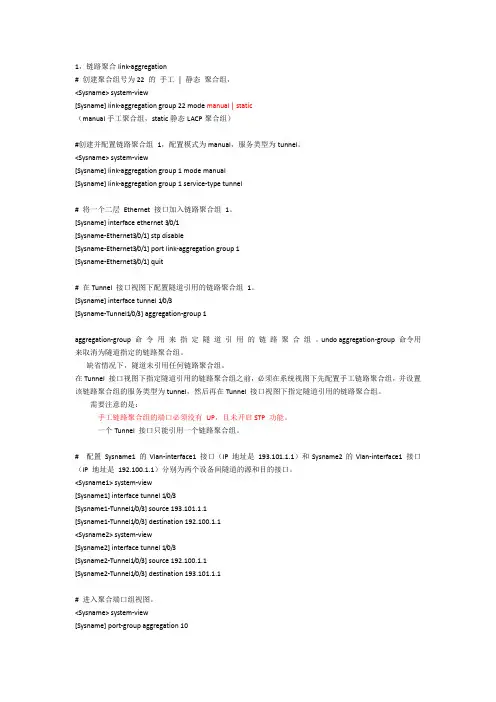

1，链路聚合link-aggregation# 创建聚合组号为22 的手工| 静态聚合组，<Sysname> system-view[Sysname] link-aggregation group 22 mode manual | static（manual手工聚合组，static静态LACP聚合组）#创建并配置链路聚合组1，配置模式为manual，服务类型为tunnel。
<Sysname> system-view[Sysname] link-aggregation group 1 mode manual[Sysname] link-aggregation group 1 service-type tunnel# 将一个二层Ethernet 接口加入链路聚合组1。
[Sysname] interface ethernet 3/0/1[Sysname-Ethernet3/0/1] stp disable[Sysname-Ethernet3/0/1] port link-aggregation group 1[Sysname-Ethernet3/0/1] quit# 在Tunnel 接口视图下配置隧道引用的链路聚合组1。
[Sysname] interface tunnel 1/0/3[Sysname-Tunnel1/0/3] aggregation-group 1aggregation-group 命令用来指定隧道引用的链路聚合组。
undo aggregation-group 命令用来取消为隧道指定的链路聚合组。
缺省情况下，隧道未引用任何链路聚合组。
在Tunnel 接口视图下指定隧道引用的链路聚合组之前，必须在系统视图下先配置手工链路聚合组，并设置该链路聚合组的服务类型为tunnel，然后再在Tunnel 接口视图下指定隧道引用的链路聚合组。
需要注意的是：手工链路聚合组的端口必须没有UP，且未开启STP 功能。
交换机的链路聚合技术
交换机的链路聚合技术交换机的链路聚合技术（Link Aggregation，LAG）是一种能够将多个物理链路（端口）捆绑成一个逻辑链路的技术，不仅能够提供带宽的汇聚，也可以为系统提供容错备份机制。
交换机的链路聚合技术通常采用LACP（Link Aggregation Control Protocol）或静态规划（Static）等两种方式实现。
1、LACP 原理LACP协议是IEEE 802.3ad标准中定义的一种协议，它基于交换机端口状态机，在每个链路中通过扩展PAUSE帧协商出汇聚的链路组成，从而实现了链路间的负载均衡和容错备份。
在LACP协议中，交换机通过发送LACPDU（LACP Data Unit）信息来协商出各个链路的角色，并且对链路进行状态检测，了解到每个链路的带宽峰值、延迟、丢包等信息。
通过上述信息，LACP可以判断每个链路的可用性，并将可用链路纳入聚合中。
如果某个链路的可用性发生变化，交换机可以及时检测并更改聚合组中的链路状态。
2、静态规划原理静态链路聚合技术是通过在交换机上配置端口聚合组来实现聚合的。
在静态聚合组中，管理员需要手动将多个端口捆绑起来，并通过相关配置来控制聚合组的行为。
在静态链路聚合技术中，所有的数据流都被均衡地分配到聚合组中的各个端口中，并且管理员可以按照希望的方式来控制具体各个端口的使用实现设定等，从而实现数据包的加速传输，进行非常优秀的负载均衡。
静态聚合组相对于LACP来说，其配置过程更为简单，但在实现故障转移等方面的性能和效果并不如LACP。
因此，静态聚合组通常用于实现一些较低级别的聚合需求。
链路聚合技术在企业数据中心和大型机房等环境中得到了广泛应用。
它不仅可以提高带宽，而且还可以提高网络可靠性和容错性。
企业在应用链路聚合技术时，需根据网络的实际情况，选择合适的聚合方式。
链路聚合的分类
链路聚合的分类链路聚合（Link aggregation）是一种将多条物理链路（例如以太网链路）捆绑在一起形成一个逻辑上单一的高带宽通道的技术。
它可以通过将多个链路同时使用来增加总带宽，提高网络性能和可靠性。
链路聚合可以根据不同的标准和实现方式进行分类。
以下是一些常见的链路聚合分类：1. 以太网链路聚合（Ethernet Link Aggregation）：使用IEEE 802.3标准中定义的链路聚合控制协议（LACP）实现的链路聚合。
在以太网中，多个物理链路可以通过LACP协议进行聚合，形成一个高带宽通道。
2. 无线链路聚合（Wireless Link Aggregation）：用于无线通信网络中将多个无线链路聚合成一个逻辑链路的技术。
例如，在无线局域网中，多个无线接入点可以通过链路聚合提供更高的总容量和更好的覆盖范围。
3. IP链路聚合（IP Link Aggregation）：用于Internet Protocol （IP）网络中将多个物理链路聚合成一个逻辑链路的技术。
它可以通过网络设备间的协商和配置来实现。
4. 跨设备链路聚合（Cross-device Link Aggregation）：将不同设备上的物理链路聚合成一个逻辑链路的技术。
这种链路聚合通常涉及到多个网络设备之间的协调和配置。
5. 多协议链路聚合（Multi-protocol Link Aggregation）：将不同协议的链路聚合在一起的技术。
例如，将以太网链路和光纤通道（Fibre Channel）链路聚合成一个逻辑链路，实现不同协议之间的互通。
这些分类仅代表了链路聚合的一部分，实际上还有其他分类标准和实现方式。
不同的链路聚合技术适用于不同的场景和网络需求，可以根据具体情况选择最合适的链路聚合方式。
链路聚合的问题回答
链路聚合的链路聚合（Link Aggregation）是计算机网络管理技术中的一种技术，主要用于增加网络带宽、提高网络可靠性和实现负载均衡。
它将多个物理网络链路捆绑为一个逻辑链路，从而增强网络的吞吐能力和容错能力。
链路聚合的优点链路聚合有以下几个主要优点：1. 提高带宽将多个物理链路捆绑成一个逻辑链路后，可以提高网络的总带宽。
例如，如果我们进行了四路链路聚合，则总带宽将会提高至四倍。
2. 增加可靠性链路聚合可以提高网络的容错能力，即使某条物理链路故障，逻辑链路仍然可用，保证网络的稳定性。
3. 实现负载均衡链路聚合可以实现负载均衡，将网络流量均匀地分配到多个物理链路上，从而提高网络的性能和可靠性。
链路聚合的原理链路聚合的原理很简单，将多个物理链路组成一个逻辑链路，这个逻辑链路可以看作是一个虚拟通道（Virtual Channel），实现数据包的转发和负载均衡。
链路聚合的实现在实际应用中，链路聚合可以通过以下几种方式实现：1. 链路聚合控制协议（LACP）LACP是链路层的协议，用于协调两个或多个设备之间的链路聚合。
它可以选择性地对链路进行聚合，从而提高网络带宽、可靠性和负载均衡。
LACP需要使用特殊的交换机和网卡才能实现。
2. 静态链路聚合（Static Link Aggregation）静态链路聚合是一种手动设置的链路聚合技术，它不需要任何特殊的交换机和网卡。
管理员需要手动配置网络设备，将多个物理链路捆绑成一个逻辑链路。
3. 负载均衡控制协议（SLB）SLB是一种高级链路聚合技术，它可以实现负载均衡和链路故障检测，并自动调整链路聚合，从而实现高可靠性和高可用性。
结论：总体来说，链路聚合是一种非常实用的网络技术，可以提高网络的吞吐能力、容错能力和可靠性。
不同的链路聚合实现方式有各自的优缺点，根据不同的需求可以灵活选择。
在使用链路聚合技术时，需要结合实际需求，合理设置链路聚合参数，提高网络性能和可靠性。
