铝银浆使用方法
铝银浆 (旭化成)使用注意事项
铝银浆主要是由鳞片状的铝和石油类高沸点溶剂组成的浆状混合物。
以下所述是安全使用本公司生产的铝银浆的注意事项。
使用前，请务必参阅本公司另行制作的化学品安全技术说明书（MSDS）。
若没有MSDS，请与本公司负责部门联系，我们将立刻发送给您。
此外有关与本公司生产的铝银浆同时使用的产品，其安全性和适宜性，请贵公司自行负责调查。
尚若用于医疗、医疗器械等的特殊用途时，请务必垂询本公司。
使用注意事项●使用时请遵循消防法危险物品之条例。
（详细请参照MSDS）。
●铝银浆不会发生类似于铝粉那样的粉尘爆炸，但是如果因干燥变成粉状而飞散，当形成的粉尘云达到爆炸浓度下极限值以上时，就会有粉尘爆炸的危险。
●为防止引起溶剂起火，使用时应当避开着火源。
万一溶剂着火时，请使用粉末灭火剂或者防火砂灭火。
当在铝银浆燃烧时，若注水，会发生氢气，请务必不可往里加水。
●铝银浆有可能与水、酸、碱、氧化剂、金属氧化物、卤化合物反应生成氢气，故应当避免与上述物质接触。
●当放入容器或从容器中拿出时，请注意切勿泼洒。
●本产品中使用了《有机溶剂中毒预防规则》中所列的有机溶剂（矿物油、石脑油、甲苯、二甲苯等）。
请在使用场所设置局部通风排气设备。
●应急措施皮肤接触时，请使用肥皂仔细清洗。
眼睛接触时，请用清水仔细清洗15分钟以上，并接受医生诊断治疗。
●废弃时的注意事项废弃时，请咨询产业废弃物处理单位或者直接与本公司负责部门联系。
储存注意事项●请遵循消防法进行储存（详细请参照MSDS）。
●请避开直射的阳光、雨水以及过度的湿气，在40℃以下、最好是在15～25℃的室内，密封储存铝银浆。
（但是，浮型中的特殊品级，有较强的硬脂酸析出倾向，应当储存在15～45℃的室内。
）●保管浮型品级产品时，如果析出白色粉状或者颗粒状的硬脂酸，请连同容器一起加热至30～45℃，充分搅拌至均一状态后使用。
同时，开罐时，请密切注意溶剂的挥发。
●在保管中，万一容器因内压异常而膨胀时，若容器盖上有气孔，请缓慢降低内压至大气压后方可开罐。
纺织品涂层用铝银浆
纺织品涂层用铝银浆
纺织品涂层用铝银浆是一种用于涂覆在纺织品表面的材料，可以增加纺织品的防水性、透气性、耐磨性等性能。
这种材料主要由铝银浆、色母粒、硅油、丙烯酸酯等成分组成。
铝银浆是一种以铝为基础的金属颜料，具有银白色的外观和良好的遮盖力和反射能力。
它可以在涂层中形成一层致密的金属膜，提高纺织品的防水性和透气性。
色母粒是一种以颜料为主要成分的分散体，可以赋予涂层不同的颜色和遮盖力。
硅油和丙烯酸酯则可以改善涂层的柔韧性和耐候性。
在使用铝银浆对纺织品进行涂层时，需要使用专业的涂层设备，如涂布机、压延机等。
在涂层过程中，需要注意控制涂层的厚度和均匀度，以确保纺织品的各项性能达到最佳水平。
需要注意的是，不同品牌和型号的铝银浆在性能和使用方法上可能存在差异，因此在使用前应先进行小样试验，以确定其是否符合要求。
同时，在使用过程中也应注意安全，避免吸入铝银浆粉尘对健康造成影响。
铝银浆产品培训2
铝银浆产品培训①铝粉简介一、铝粉·铝粉是将铝箔、溶剂（MS：矿物油，HA：高沸点芳烃溶剂）、助剂及钢球，按比例投入球磨机，在弱氧化气氛条件下、进行低速研磨，得到铝片后捏合制成产品。
然后将铝粉进行分级处理，由分级装置中产生粗料及细料，对粗料及细料则根据产品的需求送入下道工序或再次采用分级装置进行分级处理。
尽量让铝粉颜料粒度分布窄、遮盖力、白度及明度好。
·铝粉分为漂浮和非漂浮型两种；铝粉的漂浮性是由于球磨工艺中采用硬脂酸一类的饱和脂肪酸作为润滑剂，吸附在铝粉表面，使铝粉产生疏水和亲油性而漂浮（如旭阳的3003、东洋的0100ME）。
而非漂浮采用的润滑剂是不饱和脂肪酸如油酸。
·铝粉的形状一般会有较规整的银元型（白、亮、金属感、遮盖力好）；更多为不规则形状，如花生壳。
浮型铝粉在油漆储存时是否需要添加特殊助剂防止浮于油漆表面二、使用注意●高速分散，会破坏铝银浆的形状和结构。
●树脂的酸值过高会使铝银浆变黑；一般酸值建议在10以下，做高档的铝粉漆则在5以下。
●溶剂体系和树脂体系不匹配会造成油漆在存放过程中出现絮凝现象；●让铝银浆在树脂体系中充分分散是提高油漆质量的一个关键点。
为此：·建议采用预分散的方法：选择适当的溶剂（二甲苯或丁酯）缓慢加入铝银浆中，铝银浆与溶剂之比为1︰1，搅拌至均匀（约10～20分钟）。
·在上述过程中加入分散助剂（BYK104S），有助于铝银浆的分散。
·选择适当的树脂体系（如AC1150、AC1253），有利于铝银浆的分散。
●让片状结构的铝粉颗粒在漆膜中有水平的整齐的排列是提高油漆质量的又一关键。
为此：·选择适当的树脂体系，在树脂体系中加入CAB（高档）或NC（低档），都有助于铝粉的排列。
·选择适当的溶剂体系，以保证合适的挥发梯度。
·选择适当的铝粉定向排列助剂。
三、存放安全●一次没有用完的铝银浆，应及时盖好容器盖，否则，时间一长，溶剂挥发后，铝银浆会结团失效。
如何使用铝银浆

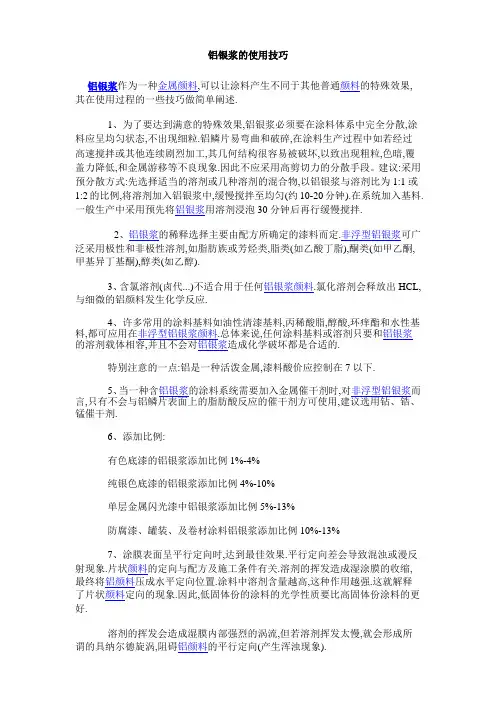

铝银浆的使用技巧铝银浆作为一种金属颜料,可以让涂料产生不同于其他普通颜料的特殊效果,其在使用过程的一些技巧做简单阐述.1、为了要达到满意的特殊效果,铝银浆必须要在涂料体系中完全分散,涂料应呈均匀状态,不出现细粒.铝鳞片易弯曲和破碎,在涂料生产过程中如若经过高速搅拌或其他连续剧烈加工,其几何结构很容易被破坏,以致出现粗粒,色暗,覆盖力降低,和金属游移等不良现象.因此不应采用高剪切力的分散手段。
建议:采用预分散方式:先选择适当的溶剂或几种溶剂的混合物,以铝银浆与溶剂比为1:1或1:2的比例,将溶剂加入铝银浆中,缓慢搅拌至均匀(约10-20分钟).在系统加入基料.一般生产中采用预先将铝银浆用溶剂浸泡30分钟后再行缓慢搅拌.2、铝银浆的稀释选择主要由配方所确定的漆料而定.非浮型铝银浆可广泛采用极性和非极性溶剂,如脂肪族或芳烃类,脂类(如乙酸丁脂),酮类(如甲乙酮,甲基异丁基酮),醇类(如乙醇).3、含氯溶剂(卤代...)不适合用于任何铝银浆颜料.氯化溶剂会释放出HCL,与细微的铝颜料发生化学反应.4、许多常用的涂料基料如油性清漆基料,丙稀酸脂,醇酸,环痒酯和水性基料,都可应用在非浮型铝银浆颜料.总体来说,任何涂料基料或溶剂只要和铝银浆的溶剂载体相容,并且不会对铝银浆造成化学破坏都是合适的.特别注意的一点:铝是一种活泼金属,漆料酸价应控制在7以下.5、当一种含铝银浆的涂料系统需要加入金属催干剂时,对非浮型铝银浆而言,只有不会与铝鳞片表面上的脂肪酸反应的催干剂方可使用,建议选用钻、锆、锰催干剂.6、添加比例:有色底漆的铝银浆添加比例1%-4%纯银色底漆的铝银浆添加比例4%-10%单层金属闪光漆中铝银浆添加比例5%-13%防腐漆、罐装、及卷材涂料铝银浆添加比例10%-13%7、涂膜表面呈平行定向时,达到最佳效果.平行定向差会导致混浊或漫反射现象.片状颜料的定向与配方及施工条件有关.溶剂的挥发造成湿涂膜的收缩,最终将铝颜料压成水平定向位置.涂料中溶剂含量越高,这种作用越强.这就解释了片状颜料定向的现象.因此,低固体份的涂料的光学性质要比高固体份涂料的更好.溶剂的挥发会造成湿膜内部强烈的涡流,但若溶剂挥发太慢,就会形成所谓的具纳尔德旋涡,阻碍铝颜料的平行定向(产生浑浊现象).可使用树脂促使溶剂挥发,也有采用一些助剂.它们能固定片状颜料.有文献报导,蜡分散体能具有"间隔作用",表面活性剂也有类似的功能.但在使用前应先试验其功能.注意:在一定范围内相对低固体份的涂料的光学性质要比相对高固体份涂料的更好。
铝银浆寄样说明
济南博彩化工技术有限公司
铝银浆寄样注意事项
（1）固体含量：漂浮型铝银浆为63%-65%，漂浮型铝银浆，其中细白银为63%-66%，仿电镀和闪银为70%
（2）在寄样品之前一定要确保产品质量合格，没有被氧化现象。
（3）我司铝银浆所用溶剂：漂浮型铝银浆溶剂为芳香烃150#和200#，非漂浮型细白银、仿电镀和闪银溶剂为煤油D70。
如
果样品里面含有特殊溶剂，不能被以上说明的溶剂所溶解的
话则样品无法做测试。
（4）包装：用塑料盒或铁盒密封包装，不能单纯只用密封袋包装，这样很容易在运输过程中被氧化。
固含不对或者是被氧化了的产品无法进行测试，或者说测试数据不准确，无法做出100%匹配的样品。
铝银浆配方
铝银浆配方摘要：一、铝银浆概述二、铝银浆的配方组成三、配方中各成分的作用四、铝银浆的应用领域正文：一、铝银浆概述铝银浆，又称铝银涂料，是一种以铝粉和银粉为主要颜料的涂料。
它具有良好的耐候性、抗腐蚀性和优异的反射性能，因此在众多领域都有广泛的应用。
二、铝银浆的配方组成铝银浆的配方主要由以下几部分组成：1.铝粉：作为铝银浆的主要颜料，提供反射性能和抗腐蚀性。
2.银粉：提高涂料的反射率，使涂层具有更高的光泽度。
3.树脂：作为涂料的成膜物质，对铝粉和银粉起到粘结作用。
4.溶剂：用于调整涂料的粘度和流动性。
5.分散剂：使铝粉和银粉在涂料中分散均匀，提高涂层的稳定性。
6.增稠剂：用于调整涂料的粘度，保证涂层的稳定性。
7.乳化剂：使涂料中的铝粉和银粉保持悬浮状态，防止沉淀。
三、配方中各成分的作用1.铝粉：铝粉是铝银浆的主要成分，具有优良的抗腐蚀性、耐候性和反射性能。
在涂料中，铝粉通过与树脂的结合，形成一层保护膜，对底材起到保护作用。
2.银粉：银粉在铝银浆中起到提高涂料反射率的作用。
银粉的添加量对涂层的反射性能有显著影响，随着银粉添加量的增加，涂层的反射率也会相应提高。
3.树脂：树脂是涂料的成膜物质，对铝粉和银粉起到粘结作用。
同时，树脂还可以改善涂料的耐候性和附着力。
4.溶剂：溶剂用于调整涂料的粘度和流动性，使其更易于施工和涂覆。
5.分散剂：分散剂使铝粉和银粉在涂料中分散均匀，提高涂层的稳定性。
6.增稠剂：增稠剂用于调整涂料的粘度，保证涂层的稳定性。
7.乳化剂：乳化剂使涂料中的铝粉和银粉保持悬浮状态，防止沉淀，保证涂层的一致性。
四、铝银浆的应用领域铝银浆因其优异的性能，在许多领域都有广泛的应用，如建筑装饰、家具、汽车、电子产品等。
水性铝银浆正确使用方法
取水性铝银浆1份,水(纯净水)或工业酒精1-2份对开后,加入搅拌,以800-1000转速的条件下分散15-20分钟,
把铝银浆完全打开防止有小颗粒存在,
最后加进8-10份的树脂混合搅拌以1000-1200转速20-30分钟,(如有需要可以适当加1/1000流平剂或分散剂).
搅拌不能时间过长,时间太长会导致铝银浆包覆膜脱落,导致铝银浆直接与水接触就会产生氢气或排放VOC.
所以在生产时候要注意时间和转速.生产时所有使用的原材料都在生产工程师预料范围之中.
产品范围从模仿粗闪粉效果至细银效果,与大多数配方的水性树脂均相容,在分散中可达到最高稳定性,
杰出的金属效果,极好的表面遮盖力.使新一代环保型涂料得
铝银浆生产安全操作规程
铝银浆生产安全操作规程一、前言铝银浆是一种重要的化工材料，广泛应用于化妆品、涂料、汽车制造等领域。
然而，由于其生产过程中会涉及到一些危险作业，如腐蚀性、毒性和易燃性等，因此为了保障生产安全，制定一套完善的安全操作规程是非常必要的。
本文将详细介绍铝银浆生产安全操作规程的相关内容。
二、危险特性铝银浆的生产过程中，可能会涉及以下危险物质的使用：1. 铝粉：具有易燃、爆炸特性；2. 水：在与铝粉接触时会产生氢气，具有易燃、爆炸特性；3. 氢氧化钠：具有腐蚀性、刺激性；4. 硝酸：具有强氧化性、腐蚀性。
为了保证安全生产，必须对这些危险物质进行严格的管理和使用。
三、安全操作规程1. 操作前的准备工作操作前，必须做好以下准备工作：1.了解工艺流程和操作规程，并进行必要的安全培训；2.检查作业区域和设备是否符合安全要求；3.确认必备的安全设备是否齐全并工作正常，如防爆灯、防毒面具、安全鞋等；4.着防护服，佩戴安全口罩和护目镜。
2. 危险物质的使用1. 铝粉的使用铝粉是铝银浆生产中最常用的原材料。
在使用过程中，必须注意以下事项：（1）铝粉应储存在干燥的环境中，避免与水接触，以免产生氢气。
（2）在铝粉搅拌和加入时，应控制搅拌速度和加入量，以防止产生大量氢气。
（3）在存储和使用过程中，应避免产生静电，防止铝粉自燃。
2. 水的使用水是铝银浆生产过程中不可避免的溶剂，但在使用过程中需要注意以下事项：（1）铝粉和水不得混合在一起，以免产生大量氢气。
（2）加水时应注意慢慢加入，并进行适当搅拌，防止产生冲击波。
3. 化学试剂的使用在铝银浆生产过程中使用的化学试剂，如氢氧化钠、硝酸等，具有腐蚀性、刺激性，因此必须：（1）严格掌握试剂的化学性质和安全使用方法；（2）加入试剂时应小心谨慎，防止喷溅或者产生异味。
3. 安全应急预案制定严格的应急预案是保证安全的重要保障。
在铝银浆生产过程中，必须建立完善的应急预案，包括：（1）火灾应急预案：应根据实际情况制定火灾逃生、扑救、报警等应急预案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝银浆使用方法
铝银浆是一种常见的金属材料，具有良好的导电性和导热性能，广泛应用于电子、光学、化工等领域。
本文将介绍铝银浆的基本性质、使用方法以及注意事项。
一、铝银浆的基本性质
铝银浆是一种由铝粉和纯银粉混合而成的金属浆料，颜色为银灰色。
其主要成分为铝和纯银，具有良好的导电性和导热性能，可用于制备电子线路、射频电路、热界面材料等。
铝银浆的粒径一般在1-10微米之间，具有良好的分散性和可涂性。
二、铝银浆的使用方法
1. 涂布法
涂布法是一种常见的铝银浆使用方法，适用于制备电子线路、射频电路等。
具体步骤如下：
（1）将铝银浆倒入容器中，并加入适量的溶剂，如丙酮、甲苯等，用搅拌器搅拌均匀。
（2）将待涂覆的基材放置于平整的台面上，用刷子或滚筒涂布铝银浆，涂布厚度一般在10-50微米之间。
（3）将涂布好的基材放置在通风处，使其自然干燥，或者使用烘箱进行干燥。
干燥温度一般在80-120℃之间，时间为10-30分钟。
2. 喷涂法
喷涂法是一种快速、高效的铝银浆使用方法，适用于大面积涂
覆、复杂形状的基材。
具体步骤如下：
（1）将铝银浆倒入喷涂器中，并加入适量的稀释剂，如丙酮、甲苯等。
（2）将喷涂器对准待涂覆的基材，保持距离为10-20厘米，以均匀的喷雾方式进行喷涂。
（3）将喷涂好的基材放置在通风处，使其自然干燥，或者使用烘箱进行干燥。
干燥温度一般在80-120℃之间，时间为10-30分钟。
3. 印刷法
印刷法是一种常见的铝银浆使用方法，适用于制备电子线路、触摸屏等。
具体步骤如下：
（1）将铝银浆倒入印刷机中，并加入适量的稀释剂，如丙酮、甲苯等。
（2）将待印刷的基材放置于印版上，用刮刀或压轮进行印刷。
（3）将印刷好的基材放置在通风处，使其自然干燥，或者使用烘箱进行干燥。
干燥温度一般在80-120℃之间，时间为10-30分钟。
三、铝银浆的注意事项
1. 铝银浆应保存在干燥、阴凉、通风的地方，避免受潮、受热、受光等。
2. 在使用铝银浆时，应佩戴防护手套、口罩、护目镜等个人防护用品，避免吸入铝银粉尘。
3. 在涂布、喷涂、印刷等过程中，应注意操作规范，避免浪费，避免对环境造成污染。
4. 在干燥铝银浆时，应控制干燥温度和时间，避免过度干燥或不足干燥，影响铝银浆的性能。
5. 在使用铝银浆的过程中，应注意保持良好的通风环境，避免吸入有害气体。
综上所述，铝银浆是一种常见的金属材料，具有良好的导电性和导热性能，广泛应用于电子、光学、化工等领域。
在使用铝银浆时，应注意操作规范，遵守安全操作规程，保护好自己的安全和环境的安全。
