1 可视喉镜技术参数
麻醉科可视喉镜技术参数
麻醉科可视喉镜技术参数一、结构组成1.l麻醉视频喉镜由手柄、显示器、支持杆（含摄像头和光源）组成。
* 1.2主机、手柄和支撑杆为一体式设计，连接牢固。
二、整机性能* 2.1主机采用铝合金材料，既轻便又保证其强度，握持舒适，符合人体工程学设计。
* 2.2主机具备复位功能，按键隐藏式设计，既美观又防止误操作。
* 2.3具备一键拍照摄录功能且按键位于手柄正上方，拇指轻松触及，方便操作。
* 2.4配备四种一次性喉镜片，镜片材质为医用高分子材料，镜片前端有特殊防雾功能。
三、显示系统* 3.1进口3寸高清广角显示屏，阳光下可视，色彩还原度好，高对比度，全视角，耗电量低，响应速度更快，呈现的运动画面更为流畅。
3.2屏幕可前后左右四向旋转，旋转角度：前后：0。
〜130。
，左右：0。
〜270。
3.3显示分辨率：960X4803.4具备AV输出接口，数据导出和充电接口四、摄像系统4.1数字化摄像系统，像素2200万4.2照度：21000IUX4.3鉴别率23.721p∕mm4.4观察视角260°五、充电系统4.1充电器输入：100〜240V,50∕60Hz5.2充电器输出：5V,2000mA5.3电池容量2260OmA5・4充电时间:W4h5.5电池放电时间25h六、一次性喉镜片要求*6.1机器配4种喉镜片：1.成人、X1.成人大号、S1.OT-1.成人卡槽式、S1.oT-X1.成人大号卡槽式*6.2一次性喉镜片长度：1.(112≡)、X1.(120≡)、S1.OT-1.(112mm)、S1.OT-X1.(120≡)允差±10%七、配置清单7.1包装盒一只8.2主机一套9.3充电器、数据线一套10.4说明书、合格证一本八、售后服务10.1验收合格之日起，产品保修3年或以上，终身维修，常供配件11.2保修期内出现问题，承诺免费维修，无法维修时承诺以旧换新8.3设备发生软、硬件故障，公司接到用户保修电话1小时内予以响应，72小时内解决问题,确保提供备用机，确保用户正常使用九、工作条件11.1温度：10o C-40o C92湿度:30%—75%12.3大气压力：700—1060HPA94充电电源电压:AC220V±10%9.5内部电源电压:DC3.7V±5%∕-10%。

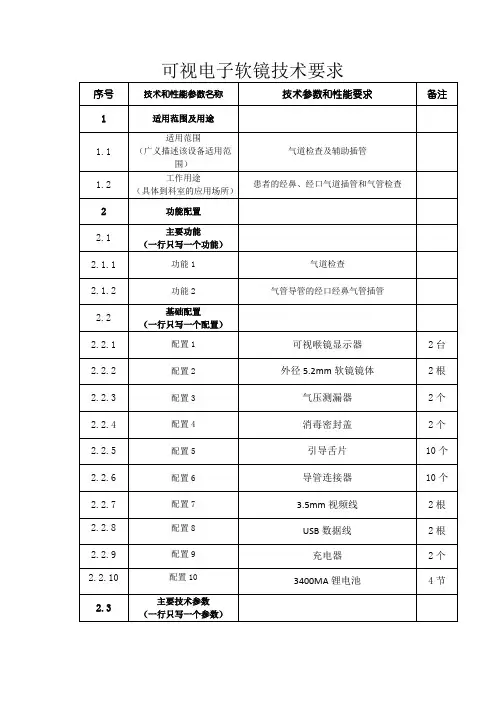

可视电子软镜技术要求
*参数3
采用电子成像技术，不含光纤和像纤，
2.3.9
*参数4
LED光源照明，亮度五档分级调节，观察图像更清晰
2.3.10
参数5
镜体带有不可拆卸的气压平衡阀，能保证镜体内外气压的长期稳定平衡
2.3.11
参数6
配备便携式测漏器，方便拆卸的测漏盖，可随时进行测漏，确保设备完好，消毒彻底
2.3.12
3.6
维修工具
提供维修专用工具1套
3.7
预防性维修
/定期维护保养
保修期内提供定期维护保养服务
3.8
维修密码支持
开放
3.9
升级
终身免费软件升级
3.10
使用培训
支持
3.11
工程师培训
支持
注：1.加注“*”号的技术指标为主要技术参数，如投标产品未达到招标文件上“*”号技术指标的要求，即做废标处理。
2.2
基础配置
（一行只写一个配置）
2.2.1
配置1
可视喉镜显示器
2台
2.2.2
配置2
外径5.2mm软镜镜体
2根
2.2.3
配置3
气压测漏器
2个
2.2.4
配置4
消毒密封盖
2个
2.2.5
配置5
引导舌片
10个
2.2.6
配置6
导管连接器
10个
2.2.7
配置7
3.5mm视频线
2根
2.2.8
配置8
USB数据线
2根
参数7
镜体完全防水，可清洗，可用戊二醛浸泡消毒、环氧乙烷消毒
3
售后服务
3.1
保修年限
便携式可视喉镜技术参数
便携式可视喉镜技术参数
便携式可视喉镜的技术参数：（型号：ZX-KSHJ)
一、喉镜：
1 喉镜外壳采用全新铝合金材料，结实耐用，重量适中，握感十足；
2 喉镜探头带伸缩，设置3个喉镜片卡口自由调整喉镜片长度，省去更换大、中、小号喉镜片的麻烦；
3 摄像头采用最先进的进口50W像素高清近景摄像头，图像更加清晰，操作更加准确；
4 喉镜的光源采用高亮LED（白）冷光源，照度不低于800Lux，观察景深不小于3~85mm；
5 喉镜内置7.6V锂电池，可持续工作2小时以上，欠电仍可工作20分钟；
二、液晶显示器
1 套装包含2个液晶显示器，可由操作人员针对不同情况自由更换使用；
2 显示器类型：3.5寸高清显示屏、3.0寸拍照摄像显示屏；
3 屏幕高宽比：4:3（全）；
4 拍照摄像显示屏内插8G TF内存卡（支持16G），可自由更换或插入电脑读取内部视频和照片，也可用配置的数据线连接电脑读取数据；
5 工作电源：喉镜手柄内部供电；
6 显示器鉴辨率不低于3.72 lp/mm（线条/毫米）；
三、电源适配器
喉镜电源适配器：输入：100—240V AC，50/60Hz，0.84A MAX；输出：12V DC，1.25A；。
可视喉镜技术参数
1
★可视喉镜的摄像头与镜片前端的垂直距离：大号≤30mm；中号≤30mm；小号≤25mm
2
镜片长度：大号≤140mm；中号≤125mm；小号≤95mm
3
★镜片角度:大号≤42度；中号≤42度；小号≤28度；镜片厚度：大号≤16mm；中号≤16mm；小号≤10mm；
4
周边四个内置的全密封防水设计高功率LED光源
11
分辨率≥3.72 LP/mm
12
景深:5-100mm
13
★镜片手柄与显示组件的连接部位采用双环卡槽设计
14
视场角60º允差±15%
15
重量≤200g
16
纺锤型短手柄设计
17电时间：≥3小时
19
充电次数：≥300次
20
可视喉镜的镜片：（大号）、（中号）、（小号）可以共用一个显示屏，可反复消毒使用
21
可满足不同体位病人插管使用
配置要求：可视喉镜4套（配4个镜片）。
5
★喉镜片材质：喉镜片选用进口特种医用PEI材质，组织密实、硬度高、表面摩擦系数小、抗刮擦性能好。抗拉强度高，抗弯强度大。
6
防雾功能，防止镜头模糊
7
可重复消毒使用
8
显示器尺寸：≤2.5”，进口TFT屏
9
★显示器可上下0º～130º转动，左右0º～270º转动
10
液晶屏像素（PIX）：≥320*240

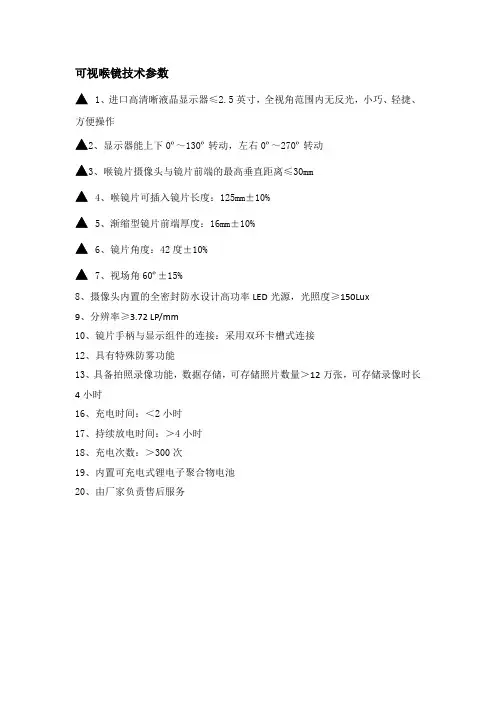

可视喉镜技术参数
可视喉镜技术参数
▲1、进口高清晰液晶显示器≤2.5英寸，全视角范围内无反光，小巧、轻捷、方便操作
▲2、显示器能上下0º～130º转动，左右0º～270º转动
▲3、喉镜片摄像头与镜片前端的最高垂直距离≤30mm
▲4、喉镜片可插入镜片长度：125mm±10%
▲5、渐缩型镜片前端厚度：16mm±10%
▲6、镜片角度：42度±10%
▲7、视场角60º±15%
8、摄像头内置的全密封防水设计高功率LED光源，光照度≥150Lux
9、分辨率≥3.72 LP/mm
10、镜片手柄与显示组件的连接：采用双环卡槽式连接
12、具有特殊防雾功能
13、具备拍照录像功能，数据存储，可存储照片数量＞12万张，可存储录像时长4小时
16、充电时间：＜2小时
17、持续放电时间：＞4小时
18、充电次数：＞300次
19、内置可充电式锂电子聚合物电池
20、由厂家负责售后服务。

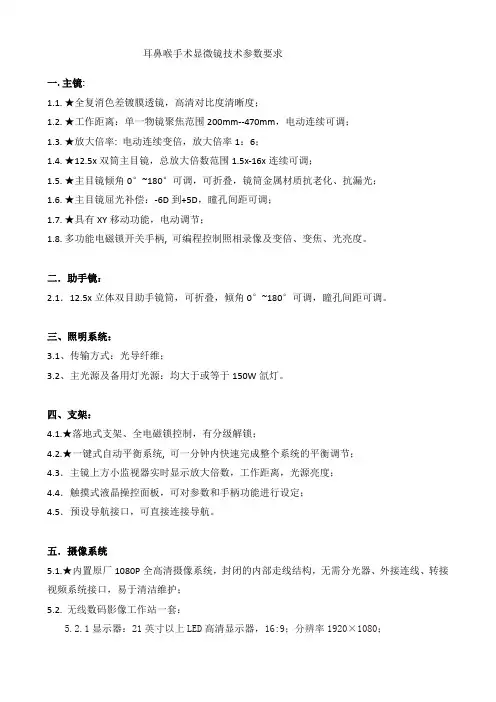

耳鼻喉手术显微镜技术参数要求
耳鼻喉手术显微镜技术参数要求一.主镜:1.1.★全复消色差镀膜透镜，高清对比度清晰度；1.2.★工作距离：单一物镜聚焦范围200mm--470mm，电动连续可调；1.3.★放大倍率: 电动连续变倍，放大倍率1：6；1.4.★12.5x双筒主目镜，总放大倍数范围1.5x-16x连续可调；1.5.★主目镜倾角0°~180°可调，可折叠，镜筒金属材质抗老化、抗漏光；1.6.★主目镜屈光补偿：-6D到+5D，瞳孔间距可调；1.7.★具有XY移动功能，电动调节；1.8.多功能电磁锁开关手柄, 可编程控制照相录像及变倍、变焦、光亮度。
二．助手镜：2.1．12.5x立体双目助手镜筒，可折叠，倾角0°~180°可调，瞳孔间距可调。
三、照明系统：3.1、传输方式：光导纤维；3.2、主光源及备用灯光源：均大于或等于150W氙灯。
四、支架：4.1.★落地式支架、全电磁锁控制，有分级解锁；4.2.★一键式自动平衡系统, 可一分钟内快速完成整个系统的平衡调节；4.3．主镜上方小监视器实时显示放大倍数，工作距离，光源亮度；4.4．触摸式液晶操控面板，可对参数和手柄功能进行设定；4.5．预设导航接口，可直接连接导航。
五．摄像系统5.1.★内置原厂1080P全高清摄像系统，封闭的内部走线结构，无需分光器、外接连线、转接视频系统接口，易于清洁维护；5.2.无线数码影像工作站一套：5.2.1显示器：21英寸以上LED高清显示器，16:9；分辨率1920×1080；5.2.2.电脑参数：2.7GHz四核Intel Core i5处理器；8GB内存；1TB硬盘；5.2.3.NVIDIA GeForce GT 640M 显卡；5.2.4.目前市场主流操作系统、软件版本、软件功能可实现全高清实时显示、高品质录像、视频可后期处理(剪切、合成、导出)；视频兼容：1080p (60Hz/50Hz/30Hz/25Hz)、1080i(30Hz/29.94Hz/25Hz)、720p；5.2.5.视频传输方式：无线(DVI、HDMI)。
高清电子鼻咽喉镜技术参数要求
2.6
曝光
自动曝光：≥15档
3
★高清诊断型电子鼻咽喉镜
高清，不带管道，插入部外径≤3.6m，先端部外径≤3.9mm。
3.1
★窄带光成像
可通过手柄一键启动实测窄带特殊光谱，早期诊断病变。
3.2
★视野角
视野角度110°
3.3
管径
先端部外径≤3.9mm,插入部外径≤3.6mm
3.4
长度
有效长度300mm,全长500mm。
4
★治疗型电子鼻咽喉镜
外径≤4.9mm，钳子管道内径≥2.0mm。
4.1
★窄带光成像
可通过手柄一键启动实测窄带特殊光谱，早期诊断病变。
4.2
视野角度
视野角度85°
4.3
管径、弯曲角度
先端部外径≤4.9mm,插入部外径≤4.9mm，弯曲角度：上130°，下130°。
1.1
★兼容性
主机可兼容软性电子鼻咽喉镜、纤维鼻咽喉镜、硬质内窥镜。
1.2
视频输出
视频输出Y/C、RGB、SD/ HD-SDI、DVI等
1.3
★窄带光成像技术
主机具备该技术，以光学方式增强异常区域与周围健康区域的对比度，提高早期病变诊断率。
1.4
功能
有自动对焦、自动白平衡、自动增益、自动快门，自动测光功能。
1.5
色彩调节
有图像结构增强、色彩强调、8档色调调节功能。
1.6
自动增益控制
内镜先端距离目标较远时，可以对画面进行电子放大。
1.7
放大冻结
具备放大功能、影像尺寸选择。
1.7
预冻结功能
可视喉镜产品技术要求深圳智信生物医疗
2.性能指标2.1外观2.1.1外观应整洁，文字标识应清晰、准确、牢固2.1.2外壳不应有明显裂纹、锐角、毛刺2.1.3设备的各控制按键应灵活，无松动现象2.2显示主机2.2.1旋转角度应满足前后≥120°，左右≥270°（V3 适用）2.2.2SmartScope VL Pro 机型软件功能包括拍照、录像、浏览、回放、时间设置和病历，SmartScope VL 机型软件功能包括拍照、录像、浏览、回放和时间设置，SmartScope VL SE 机型软件功能包括时间设置。
2.2.3数据接口可视喉镜应具有以下数据接口：2.2.3.1Type-C 接口，USB 传输协议接口的一种，显示主机可通过 Type-C 接口连接计算机导出照片和视频，照片采用 JPG 格式，视频采用 MP4 格式。
2.2.3.2HDMI 接口，显示主机可通过 HDMI 接口进行视频输出（V10 适用）。
2.2.4用户访问控制2.2.4.1普通用户可以直接操作可视喉镜进行 2.2.2 规定的软件功能。
2.2.4.2设备维护人员可通过输入对应口令进行厂家维护设置操作。
2.3窥视手柄2.3.1工作距离应至少为 20mm-100mm2.3.2空间分辨率应≥8.00lp/mm2.3.3 视角应≥60°2.3.4光照强度应≥1000lx，h=50mm2.3.5光源色温应≥5000K2.3.6色彩还原等级应≥4级（即4 分）2.3.7图像应无明显几何失真2.4窥视片2.4.1窥视片尺寸2.4.1.1长度应为 138mm（型号 S4）、130mm（型号 S3）、124mm（型号 S2），偏差不大于±5mm2.4.1.2宽度应为 22mm（型号 S4）、21mm（型号 S3）、和 20mm（型号 S2），偏差不大于±1mm2.4.1.3高度应为 13mm（型号 S4、S3、S2），偏差不大于±1mm2.4.2物理性能2.4.2.1韧性在窥视片压舌板部位施加 F=60N 垂直向下的力或悬挂 6Kg 重物，持续30s，压舌板不应折断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HC可视喉镜技术参数一．HC可视镜片参数
1. 可视喉镜的摄像头与镜片前端的垂直距离：
大号（VL300L）≤30mm；中号（VL300M）≤30mm；小号(VL300S)≤22.5mm
2. 镜片长度：大号（VL300L）140mm、中号（VL300M）125mm、小号(VL300S)95mm
3. 镜片厚度：大号（VL300L）17mm;中号（VL300M）17mm; 小号(VL300S)9.4mm 镜片角度: 大号（VL300L）42度；中号（VL300M）42度; 小号(VL300S)27度
4. 周边四个内置的全密封防水设计高功率LED光源，能够清晰照亮口咽的结构。
5. 光照度在200-300 LUX范围内，仍可获得正常亮度的满意清晰的图像。
二．HC可视喉镜显示器参数
1. 显示器能上下0º～130º转动，左右0º～270º转动，可前后.左右大角度旋转，方便临床应用和教学演示。
2. 显示器线素：960×240，进口高清晰真彩液晶显示屏，全视角范围内皆可看到清晰的气道图像。
3. 摄像头像素45万。
4. 双重防雾，60秒启动。
5. 摄像头与喉镜片前端的距离仅3cm，无盲区，气管插管操作精确。
三．HC可视喉镜整机参数
1. 摄像头分辨率≥3.72 LP/mm
2. 镜片手柄与显示组件的连接部位采用旋转式卡座专利设计。
手柄为纺锤形设计，握持舒适。
整机为特殊材质，长期使用，材质不变形，无毛刺，划痕等。
3. 视场角≥74º
4. 重量：180g
1 / 1。
