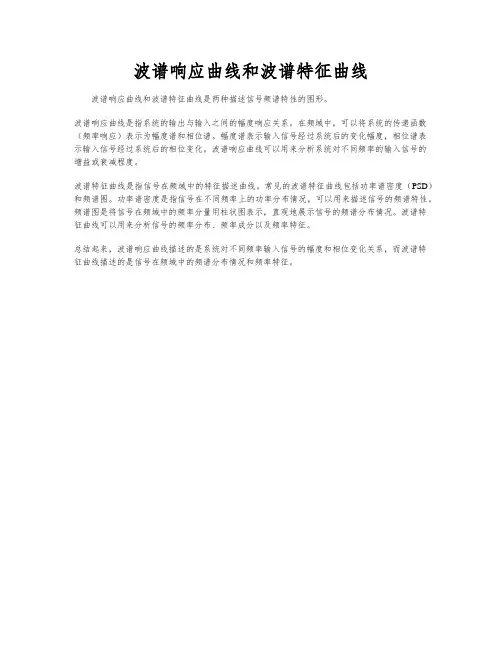

波谱响应曲线和波谱特征曲线
波谱响应曲线和波谱特征曲线波谱响应曲线和波谱特征曲线是两种描述信号频谱特性的图形。
波谱响应曲线是指系统的输出与输入之间的幅度响应关系。
在频域中，可以将系统的传递函数（频率响应）表示为幅度谱和相位谱。
幅度谱表示输入信号经过系统后的变化幅度，相位谱表
示输入信号经过系统后的相位变化。
波谱响应曲线可以用来分析系统对不同频率的输入信号的
增益或衰减程度。
波谱特征曲线是指信号在频域中的特征描述曲线。
常见的波谱特征曲线包括功率谱密度（PSD）和频谱图。
功率谱密度是指信号在不同频率上的功率分布情况，可以用来描述信号的频谱特性。
频谱图是将信号在频域中的频率分量用柱状图表示，直观地展示信号的频谱分布情况。
波谱特
征曲线可以用来分析信号的频率分布、频率成分以及频率特征。
总结起来，波谱响应曲线描述的是系统对不同频率输入信号的幅度和相位变化关系，而波谱特
征曲线描述的是信号在频域中的频谱分布情况和频率特征。
频谱分析技术及其在通信领域中的应用
频谱分析技术及其在通信领域中的应用随着科技的发展，无线通信技术的应用越来越广泛。
为了更好地利用频段资源，保障通信的稳定性和安全性，频谱分析技术得到了广泛关注和应用。
本文将简要介绍频谱分析技术的基本原理以及其在通信领域中的应用。
一、频谱分析技术的基本原理频谱分析是指对信号的频谱特征进行分析和识别的一种技术，主要通过将信号进行频谱变换，同时在时间和频率域上对信号进行分析和识别。
频谱分析技术的基本原理是傅里叶变换，其可以将时域的信号转化为以频域为自变量的函数。
在实际应用中，频谱分析主要包括以下几种方式：1.时域采样：将信号从时域中采样出一定点数的样本，然后通过傅里叶变换将其转换到频域中进行分析。
2.频域分析：将频域信号进行傅里叶变换，得到幅度谱和相位谱等频谱信息。
3.功率谱估计：主要是通过信号的自相关函数和互相关函数，计算出信号的功率谱密度。
4.低通滤波器：利用低通滤波器对高频信号进行滤波，得到信号的基频成分。
通过以上手段得到的信号频谱，可以获得信号的频率、幅度、相位、谐波等一系列特征参数。
这些特征参数可以被广泛地应用于频段规划、通信干扰检测等领域。
二、频谱分析技术在通信领域中的应用1.频段规划无线电通信需要占用一定的频率资源，因此频段规划是通信业务部署的关键之一。
频谱分析技术可以对现有的频率资源进行分析，实现对频段的规划和管理，以达到多个无线通信系统之间相互协调和资源共享的目的。
例如，很多地区的2G、3G和4G通信网络之间存在一定重叠，频谱分析技术可以针对这种情况进行分析，优化频段的资源配置和使用，最终使无线通信系统之间达到最优的协调。
2.通信干扰检测通信干扰是无线通信中常见的问题，特别是在频谱资源稀缺的情况下，无线通信系统之间相互干扰的问题愈发严重。
频谱分析技术可以帮助检测无线通信系统中出现的各种通信干扰，具体包括以下三种：（1）自然干扰：指由于自然因素引起的信号干扰，例如雷电、电磁辐射等。
（2）人为干扰：指由于工业设备、家庭电器、广播电视台等人为因素引起的干扰。

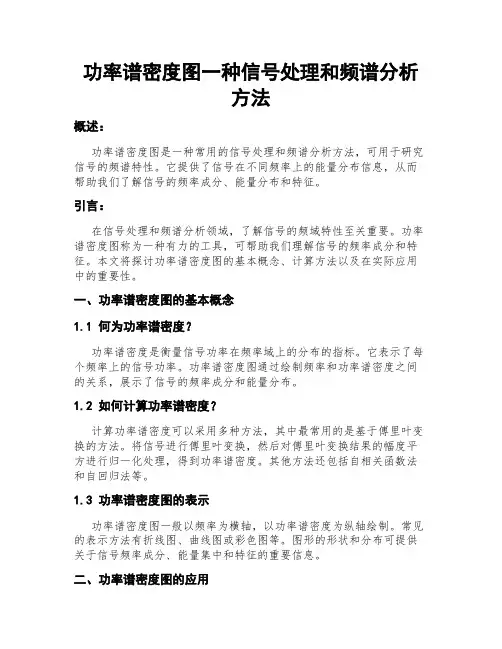

功率谱密度图一种信号处理和频谱分析方法
功率谱密度图一种信号处理和频谱分析方法概述：功率谱密度图是一种常用的信号处理和频谱分析方法，可用于研究信号的频谱特性。
它提供了信号在不同频率上的能量分布信息，从而帮助我们了解信号的频率成分、能量分布和特征。
引言：在信号处理和频谱分析领域，了解信号的频域特性至关重要。
功率谱密度图称为一种有力的工具，可帮助我们理解信号的频率成分和特征。
本文将探讨功率谱密度图的基本概念、计算方法以及在实际应用中的重要性。
一、功率谱密度图的基本概念1.1 何为功率谱密度？功率谱密度是衡量信号功率在频率域上的分布的指标。
它表示了每个频率上的信号功率。
功率谱密度图通过绘制频率和功率谱密度之间的关系，展示了信号的频率成分和能量分布。
1.2 如何计算功率谱密度？计算功率谱密度可以采用多种方法，其中最常用的是基于傅里叶变换的方法。
将信号进行傅里叶变换，然后对傅里叶变换结果的幅度平方进行归一化处理，得到功率谱密度。
其他方法还包括自相关函数法和自回归法等。
1.3 功率谱密度图的表示功率谱密度图一般以频率为横轴，以功率谱密度为纵轴绘制。
常见的表示方法有折线图、曲线图或彩色图等。
图形的形状和分布可提供关于信号频率成分、能量集中和特征的重要信息。
二、功率谱密度图的应用2.1 信号的频谱分析功率谱密度图可用于信号的频谱分析，帮助我们理解信号的频率特性。
通过观察功率谱密度图，我们可以确定信号的主要频率成分和能量集中情况，进而对信号进行分类、识别和处理。
2.2 信号滤波与降噪功率谱密度图可用于信号滤波与降噪。
通过观察功率谱密度图，我们可以确定信号中噪声的频率分布情况，从而设计合适的滤波器来抑制噪声成分，提高信号质量。
2.3 通信系统设计与分析功率谱密度图在通信系统设计与分析中扮演重要角色。
在无线通信系统中，功率谱密度图可用于频谱分配、子载波分配、资源分配等方面。
通过优化功率谱密度图，可以提高系统的信号传输效率和抗干扰能力。
2.4 信号调制与解调功率谱密度图对于信号调制与解调也具有重要意义。
功率谱密度
功率谱密度功率谱密度是信号处理中的重要概念，它描述了信号的频率成分在功率上的分布。
在工程领域中，功率谱密度广泛应用于信号分析、通信系统设计以及噪声分析等方面。
本文将介绍功率谱密度的定义、性质、计算方法以及在实际应用中的重要性。
1. 定义功率谱密度（Power Spectral Density，PSD）是描述信号功率在频域上的分布情况的密度函数。
在时域中，信号的功率通常被定义为信号的能量在单位时间内的平均值，而功率谱密度则描述了信号功率在不同频率上的分布。
功率谱密度通常用单位频率范围内的功率值表示，是信号频谱特性的重要指标之一。
2. 性质功率谱密度具有以下几个重要性质：•非负性：功率谱密度始终大于等于零，表示信号中的功率都是非负的。
•互相关函数和功率谱密度之间的关系：两个信号的自相关函数的傅里叶变换是它们的功率谱密度的乘积。
•窄带信号：窄带信号的功率谱密度在窄频段内集中，而宽带信号的功率谱密度分布更广。
3. 计算方法计算功率谱密度可以通过信号的自相关函数或者信号的傅里叶变换来实现。
常用的计算方法包括：•周期图法：通过对信号进行周期图分析，可以得到信号的功率谱密度。
•傅里叶变换法：对信号进行傅里叶变换，然后计算幅度谱的平方即可得到功率谱密度。
•Welch方法：对信号进行分段处理，然后对各段信号的功率谱密度进行平均，可以获得更加准确的估计。
4. 应用功率谱密度在通信系统、雷达系统、生物医学工程等领域具有重要应用价值，例如：•在通信系统中，功率谱密度可以帮助分析信道的频率选择性，设计滤波器以及优化调制方案。
•在雷达系统中，功率谱密度可以帮助分析雷达回波信号的频率特性，识别目标特征。
•在生物医学工程中，功率谱密度可用于分析生物信号的频率特征，帮助诊断疾病。
5. 总结功率谱密度作为描述信号频率特性的重要参数，在信号处理和通信系统设计中扮演着重要角色。
了解功率谱密度的定义、性质、计算方法以及应用领域，有助于更深入地理解信号处理中的功率谱密度的重要性和作用。
第4(5)章 傅里叶级数和变换
t0
2 2
f (t ) cos( n1t )dt
2 T1
2
E cos( n1t )dt
4 T1
0
E cos( n1t )dt
2
4E 1 sin n1t T1 n1
变
0
不 变
2E n an sin n T1
n sin 2E n T1 n n T1 T1 2 E n Sa ( ) T1 T1
§4.1 引言 信号与系统的时域分析→变换域分析（频域分析）
第四章 连续系统的频域分析P116
任一周期信号都可以用三角函数的线性组合来表示
1822年，法国数学家傅里叶提出；
Poisson、Gauss等将其应用到电学中；
20世纪后，谐振电路、滤波器、正弦振荡器等为傅立 叶分析的应用开辟了广阔的前景 周期信号——傅里叶级数 非周期信号——傅里叶变换
T 2 T 2 T 2 T 2
(3) 半波重迭信号 fT(t)=f(t±T/2)
f (t )
-T/2
T/2
t
半波重叠周期信号只含有正弦与余弦 的偶次谐波分量，而无奇次谐波分量。
(4) 半波镜像信号 fT(t)=f(t±T/2)
f (t )
T/2 0 T
t
半波镜像周期信号只含有正弦与余弦的奇 次谐波分量，而无直流分量与偶次谐波分量。
④ t =±π，±2π，…±nπ；Sa(t)=0
正弦分量的幅度： bn
2 T1
t 0 T1
2 2
t0
f (t ) sin( n1t )dt
2 T1
功率谱密度与互功率谱密度
相关函数与功率谱的关系： （维纳 -- 辛钦定理） 平稳随机信号的功率谱 密度S(w)是其自相关函数的傅里叶变换：
RX S X
F
3.4.2 定义与性质
1. 功率谱密度
定义3.7 平稳信号{X(t),t∈T}的自相关函数的傅里叶变换
S X
RX e j d
称为其功率谱密度，简称功率谱（Power Spectral Density ）。
F 由维纳 -- 辛钦定理 RX SX 可得：
反变换：
1 RX 2
S X e j d
2018/9/11
17/117
性质1. 随机信号X(t)的功率谱 SX 满足2 来自由帕塞瓦尔定理：
1 E x t dt 2
2
X d
2
X
2
能量谱分布密度函数，表征了信号 能量沿 轴的分布。或表示信号 在单位频带上分布的能量。
4/117 2018/9/11
(2) 功率型信号
1 P lim T 2T
随机信号的相关函数的定义： 自相关函数： Rx(t1,t2)=E[X(t1),X(t2)] 随机信号与相关函数的关系：
PX ARX t , t
相关函数与功率谱的关系：
S(w)=E[P x]=E[ A[Rx( t, t)]]
14/117
2018/9/11
确定信号与随机信号的功率谱密度的区别：
x t 在 t , 的平均功率为： 令T ，
1 P lim T 2T 1 T x t dt 5/117 2
T 2 2 1 X T d Tlim 2T
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频谱、幅度谱、功率谱和能量谱
在信号处理的学习中，有一些与谱有关的概念，如频谱、幅度谱、功率谱和能量谱等，常常让人很糊涂，搞不清其中的关系。
这里主要从概念上厘清其间的区别。
对一个时域信号进行傅里叶变换，就可以得到的信号的频谱，信号的频谱由两部分构成：幅度谱和相位谱。
这个关系倒还是简单。
那么，什么是功率谱呢？什么又是能量谱呢？功率谱或能量谱与信号的频谱有什么关系呢？
要区分功率谱和能量谱，首先要清楚两种不同类型的信号：功率信号和能量信号。
我们从一个具体的物理系统来引出能量信号和功率信号的概念。
已知阻值为R的电阻上的电压和电流分别为v(t) 和 i(t)，则此电信号的瞬时功率为： p(t) = v2(t)/R = i2(t)R。
在作定性分析时，为了方便起见，通常假设电阻R为1欧姆而得到归一化(Normolized) 的功率值。
作定量计算时可以通过去归一化，即将实际的电阻值代入即可得到实际的功率值。
将上面的概念做一个抽象，对信号 x(t) 定义其瞬时功率为 |f (t)|2，在时间间隔 (-T/2 T/2) 内的能量为:
E=int(|f (t)|2 ,-T/2,T/2) (1)
上式表示对|f (t)|2积分，积分限为(-T/2 T/2)。
该间隔内的平均功率为：
p = E/T (2)
当且仅当f(t)在所有时间上的能量不为0且有限时，该信号为能量信号，即(1)式中的 T 趋于无穷大的时候E为有限。
典型的能量信号如方波信号、三角波信号等。
但是有些信号不满足能量信号的条件，如周期信号和能量无限的随机信号，此时就需要用功率来描述这类信号。
当且仅当x(t)在所有时间上的功率不为0且有限时，该信号为功率信号，即 (2) 式中
的 T 趋于无穷大的时候 p 为有限。
系统中的波形要么具有能量值，要么具有功率值，因为能量有限的信号功率为0，而功率有限的信号能量为无穷大。
一般来说，周期信号和随机信号是功率信号，而非周期的确定信号是能量信号。
将信号区分为能量信号和功率信号可以简化对各种信号和噪声的数学分析。
还有一类信号其功率和能量都是无限的，如 f(t) = t，这类信号很少会用到。
了解信号可能是能量信号，也可能是功率信号后，就可以很好地理解功率谱和能量谱的概念。
对于能量信号，常用能量谱来描述。
所谓的能量谱，也称为能量谱密度，是指用密度的概念表示信号能量在各频率点的分布情况。
也即是说，对能量谱在频域上积分就可以得到信号的能量。
能量谱是信号幅度谱的模的平方，其量纲是焦/赫。
对于功率信号，常用功率谱来描述。
所谓的功率谱，也称为功率谱密度，是指用密度的概念表示信号功率在各频率点的分布情况。
也就是说，对功率谱在频域上积分就可以得到信号的功率。
从理论上来说，功率谱是信号自相关函数的傅里叶变换。
因为功率信号不满足傅里叶变换的条件，其频谱通常不存在，维纳-辛钦定理证明了自相关函数和傅里叶变换之间对应关系。
在工程实际中，即便是功率信号，由于持续的时间有限，可以直接对信号进行傅里叶变换，然后对得到的幅度谱的模求平方，再除以持续时间来估计信号的功率谱。
对确定性的信号，特别是非周期的确定性信号，常用能量谱来描述。
而对于随机信号，由于持续期时间无限长，不满足绝对可积与能量可积的条件，因此不存在傅立叶变换，所以通常用功率谱来描述。
周期性的信号，也同样是不满足傅里叶变换的条件，常用功率谱来描
述，这些在前面已经有所说明。
只有如单频正弦信号等很少的特殊的信号，在引入delta函数之后，才可以求解信号的傅里叶变换。
对于用功率谱描述的随机信号而言，白噪声是一个特例。
根据定义，白噪声是指功率谱密度在整个频域内均匀分布的噪声。
严格地说，白噪声只是一种理想化模型，因为实际噪声的功率谱密度不可能具有无限宽的带宽，否则它的功率将是无限大，是物理上不可实现的。
然而，白噪声在数学处理上比较方便，因此它是系统分析的有力工具。
一般，只要一个噪声过程所具有的频谱宽度远远大于它所作用系统的带宽，并且在该带宽中其频谱密度基本上可以作为常数来考虑，就可以把它作为白噪声来处理。
例如，热噪声和散弹噪声在很宽的频率范围内具有均匀的功率谱密度，通常可以认为它们是白噪声。
