各种防老剂归纳总结
防老剂安全生产要点
行业资料：________ 防老剂安全生产要点单位：______________________部门：______________________日期：______年_____月_____日第1 页共8 页防老剂安全生产要点抗氧剂是延缓高分子材料氧化过程，保证它们能顺利加工并延长其寿命的物质。
橡胶工业中抗氧剂通称为防老剂。
一般分为胺类和酚类两类。
1工艺简述1.1N—苯基—?—萘胺（防老剂丁或D）生产简要过程是：将加热熔化的2—萘酚和苯胺以及由苯胺与盐酸反应生成的苯胺盐酸盐，送入缩合釜，在250℃温度下进行缩合反应。
在反应后的缩合液中加入碳酸钠中和其中的酸。
缩合液中的过量苯胺通过加热蒸馏回收，再经真空脱水、切片、粉碎、包装即为防老剂丁产品。
原料苯胺为可燃液体，2—萘酚和产品防老剂丁为可燃固体。
苯胺为Ⅱ级毒物，其余物料也是有毒物品。
1.2苯乙烯化苯酚（防老剂SP）简要生产过程是：将熔化的苯酚和催化剂硫酸按比例送入芳烷基化釜，开动搅拌装置调节釜温在140—150℃，滴加苯乙烯进行芳烷基化反应制得烷基化液。
此烷基化液经沉淀、过滤即为苯乙烯化苯酚产品。
该生产所用原料苯乙烯为二级易燃液体，苯乙烯、苯酚、硫酸均为Ⅲ级毒物。
1.32，2，4一三甲基一12一二氧化喹啉聚合体（防老剂RD）生产简要过程是：将苯胺·甲苯（共沸液）、盐酸按比例投入缩聚釜加温到140℃，在机械搅拌下滴加丙酮，苯胺与丙酮缩聚生成（RD）。
缩聚液经氢氧化钠中和和水洗，再蒸馏、切片、包装即为产品。
原料丙酮为一级易燃液体，苯胺为Ⅱ级毒物，盐酸和甲苯为Ⅲ级毒第 2 页共 8 页物，丙酮和氢氧化钠为Ⅳ级毒物。
2重点部位2.1防老剂（丁）缩合釜缩合釜系由明火直接加热到250℃进行缩合反应，苯胺、?—萘酚等可燃有毒物料在此高温下只要泄漏即可着火。
2.2防老剂（SP）芳烷基化釜苯乙烯是在沸点146℃条件下参加反应的，釜上部可形成苯乙烯蒸气，烷基化釜的操作严密性很重要，稍有泄漏就易形成苯乙烯的爆炸性混合物（爆炸下限1.1%）。
防老剂大全
橡胶防老剂RD化学名称：2，2，4-三甲基-1，2-二氯化喹啉聚合物英文名称：polymerized 2,2,4-trimethyl-1,2-dihydroquinoline(resin)国内外同类产品名称：RD，Tlectol TMQ，Vulkanox HS，Accinox TQCAS 注册号：[26780-96-1]分子式：C12H15N）n分子量：（173.26）n主要特性：纯晶为琥珀色至灰白色粉末，无毒。
软化点74℃以上，相对密度1.05。
能溶于苯、氯仿、二硫化碳及丙酮，微溶于石油烃，不溶于水，可燃。
性能指标：GB/T 8826-2003项目优级品一级品外观琥珀色至棕色片状物软化点℃80～100 80～100灰分％≤0.3 ≤0.5加热减量％≤0.3 ≤0.5使用特征：主要用作橡胶防老剂。
对热、氧引起的老化有极佳的防护效能，但对曲挠老化和臭氧老化的效果较差。
对金属的催化氧化有较强抑制作用。
适用于天然、丁苯、丁腈等胶种。
由于防老剂RD分子量：较高，扩散损失少，防护性能保持性较长，宜用于高温受热设备和热带地区使用的橡胶制品。
适用于制造各种轮胎、胶鞋工业橡胶制品和电缆。
在橡胶中相容性好，当用量高达5 份时仍不喷出，故可提高防老剂用量以改善胶料的老化性能。
但最好与其他耐疲劳和耐臭氧的防老剂并用。
在轮胎胶料与4010Na、4020 并用是最佳的防护体系。
本品一般用量0.5-3 份。
注意事项：本品污染性较低，在少量使用情况下仍可用于浅色橡胶制品，但浅色橡胶制品在曝晒日光下会变成棕色。
橡胶防老剂4010NA化学名称：N-异丙基-N’-苯基对苯二胺英文名称：N-isopropyl-N’-phenyl-ρ-phenylenediamine国内外同类产品名称：4010NA，Santoflex IPPD，Flexzone 3CCAS 注册号：[101-72-4]分子式：C15H18N2分子量：226.31主要特性：纯品为白色结晶，相对密度1.14，熔点80.5℃。
防老剂
现将常用的品种简介如下：
6-乙氧基-2，2，4-三甲基-1，2-二氢化喹啉商品名称为防老剂AW。本品为褐色粘稠液体，纯品为浅褐色粘筒液体。无毒，比重为~（25℃），沸点为169℃。能溶于苯、丙酮、二氧乙烷、四氯化碳、溶剂汽油和乙醇；不溶于水。贮存稳定。是特效的防臭氧防老剂、对屈挠龟裂和热氧老化亦有防护作用。特别适用于动态条件下使用的制品。不喷霜，有污染性，不适于浅色制品。用量1~2份时对硫化影响不大，增至3份则显着促进硫化，使用时促进用量应适当减少。
二芳基仲胺类防老剂
这是古老的品种之一，日前在全部防老剂中仍居首位。
其中最常用的品种有如下几种。
N-苯基-α-苯胺商品名称为防老剂A。
本品为黄褐色至紫色结晶状物质，纯品为无色片状结晶，因含少量甲萘胺及苯胺，有毒，不可与皮肤接触。比重为~,熔点不低于℃。易溶于丙酮、乙酸乙酯、苯、乙醇、氯仿、四氯化碳；可溶于汽油；不溶于水。日光及空气中渐变紫色。易燃。防老剂A对热、氧、屈挠及天候等老化作用均有良好的防护效果，为天然橡胶、合成橡胶及再生胶的通用防老剂。在氯丁橡胶中兼有抗臭氧老仳的性能；对变价金属离子的老化作用及再生胶亦有一定的抑制效果在干胶中易分散，亦易分散于水中；在橡胶中的溶解度高达5%，比防老剂D大，用量在3~4份时不喷霜，故可增加用量以提高防护效能。防老剂A有污染性及迁移性。一般用量范围为1~2份，最高可达5份。
防老剂2，2，4-三甲基1，2-二氢化喹聚合体商品名称为防老剂RD。
特征
本品为琥珀至灰白色树脂状粉末，无毒。软化点不低于74℃。能溶于丙酮、苯、氯仿、二硫化碳、微溶于石油烃；不溶于水。能抑制条件较苛刻的氧化，热老化及天候老化作用，但对屈挠龟裂防护效果较差。不喷霜、有轻微污染性。一般用量范围为~2份，最高可达3成份。
防老剂
商品名化学名称耐热性耐候性耐臭氧性防老剂 C α-羟基丁醛-α-萘胺 4 2 4防老剂 DPA N ,N ′ -二苯基对苯二胺 3 5 5防老剂 A N -苯基- α-萘胺 5 5 4防老剂 4010NA N -异丙基-N′ -苯基对苯二胺 2 4 5防老剂 RD 2,2, 4-三甲基-1, 2-二氢化喹啉聚合物 2 2 5防老剂 500 防老剂 A 与防老剂 H 的混合物 5 4 5防老剂 WT -100 二芳基对苯二胺混合物 4 2 5防老剂 ARN 丙酮和苯基-β-萘胺的低温反应产物 3 2 4防老剂 NBC 二丁基二硫代氨基甲酸镍 4 4 3防老剂 AZ N ,N -二乙基-2-苯并噻唑次磺酰胺 2 4 5防老剂 AW 6-乙氧基-2, 2, 4-三甲基-1, 2-二 2 2 3氢化喹啉防老剂 3M 促进剂 DM 与N-乙氧基一二硫代氨 1 2 1基甲酸吗啉反应物防老剂 NS -11 三丁基硫脲 2 1 2 防老剂 NS-10-N 1,3-双( 二甲基氨基丙基) -2-硫脲 1 1 2 防老剂 BOU R 化学组成不明据日本特许 471587 号生产 2 1 2 防老剂 200 2,6-二叔丁基-4-甲基苯酚 3 3 2 防老剂 300 4,4-硫代双( 3-甲基-6 叔丁基苯酚) 4 4 4 防老剂 SP 苯乙烯苯酚 2 2 1防老剂 AFC 苯并呋喃衍生物( 具体成分不明) 4 3 4防老剂 2246 2,2′ -亚甲基-双( 4-甲基-6-叔丁基苯酚) 5 5 4 注: 1—无作用或负作用; 2—稍有效果; 3—有效果; 4—用量大有效果; 5—用量少效果很大。
配方: 电化氯丁( M-40) 100,防老剂 1～5, MgO 4, ZnO 5, 促进剂NA-22 0.35防老剂 4010NA分子式:C15H18N2分子量:226.3212相对密度1.14，熔点：（°C）80.5℃。
橡胶防老剂种类收录及用法用量
橡胶防老剂种类收录及用法、用量一、橡胶老化的概念橡胶或橡胶制品在加工、贮存和使用的过程中，由于受内、外因素的综合作用（如热、氧、臭氧、金属离子、电离辐射、光、机械力等）使性能逐渐下降，以至于最后丧失使用价值，这种现象称为橡胶的老化。
橡胶老化的现象多种多样，例如:生胶经久贮存时会变硬，变脆或者发粘；橡胶薄膜制品（如雨衣、雨布等）经过日晒雨淋后会变色，变脆以至破裂；在户外架设的电线、电缆，由于受大气作用会变硬，破裂，以至影响绝缘性；在仓库储存的或其他制品会发生龟裂；在实验室中的胶管会变硬或发粘等。
此外，有些制品还会受到水解的作用而发生断裂或受到霉菌作用而导致破坏……所有这些都是橡胶的老化现象。
老化过程是一种不可逆的化学反应，象其他化学反应一样，伴随着外观、结构和性能的变化。
（1）外观变化橡胶品种不同，使用条件不同，发生的变化也不同。
变软发粘：天然橡胶的热氧化、氯醇橡胶的老化。
变硬变脆：顺丁橡胶的热氧老化，丁腈橡胶、丁苯橡胶的老化。
龟裂：不饱和橡胶的臭氧老化、大部分橡胶的光氧老化、但龟裂形状不一样。
发霉：橡胶的生物微生物老化。
另外还有：出现斑点、裂纹、喷霜、粉化泛白等现象。
（2）性能变化(最关键的变化)物理化学性能的变化：比重、导热系数、玻璃化温度、熔点、折光率、溶解性、熔胀性、流变性、分子量、分子量分布；耐热、耐寒、透气、透水、透光等性能的变化。
物理机械性能的变化：拉伸强度、伸长率、冲击强度、弯曲强度、剪切强度、疲劳强度、弹性、耐磨性都下降。
电性能的变化：绝缘电阻、介电常数、介电损耗、击穿电压等电性能的变化、电绝缘性下降。
外观变化、性能变化产生的原因是结构变化。
（3）结构变化分子间产生交联，分子量增大；外观表现变硬变脆。
分子链降解（断裂），分子量降低，外观表现变软变粘。
分子结构上发生其他变化：主链或侧链的改性，侧基脱落弱键断裂（发生在特种橡胶中）。
二、橡胶老化的原因1．内因：①橡胶的分子结构化学结构（或链节结构）：橡胶的基本结构如天然橡胶的单元异戊二烯，存在双键及活泼氢原子，所以易参与反应。
橡胶防老剂8PPD-35

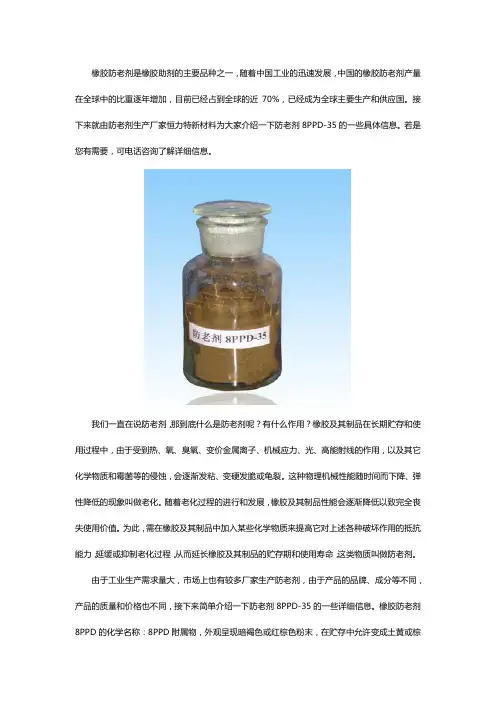

橡胶防老剂是橡胶助剂的主要品种之一，随着中国工业的迅速发展，中国的橡胶防老剂产量在全球中的比重逐年增加，目前已经占到全球的近70%，已经成为全球主要生产和供应国。
接下来就由防老剂生产厂家恒力特新材料为大家介绍一下防老剂8PPD-35的一些具体信息。
若是您有需要，可电话咨询了解详细信息。
我们一直在说防老剂，那到底什么是防老剂呢？有什么作用？橡胶及其制品在长期贮存和使用过程中，由于受到热、氧、臭氧、变价金属离子、机械应力、光、高能射线的作用，以及其它化学物质和霉菌等的侵蚀，会逐渐发粘、变硬发脆或龟裂。
这种物理机械性能随时间而下降、弹性降低的现象叫做老化。
随着老化过程的进行和发展，橡胶及其制品性能会逐渐降低以致完全丧失使用价值。
为此，需在橡胶及其制品中加入某些化学物质来提高它对上述各种破坏作用的抵抗能力，延缓或抑制老化过程，从而延长橡胶及其制品的贮存期和使用寿命，这类物质叫做防老剂。
由于工业生产需求量大，市场上也有较多厂家生产防老剂，由于产品的品牌、成分等不同，产品的质量和价格也不同，接下来简单介绍一下防老剂8PPD-35的一些详细信息。
橡胶防老剂8PPD的化学名称：8PPD附属物，外观呈现暗褐色或红棕色粉末，在贮存中允许变成土黄或棕灰色。
性质是属于对苯二胺类防老剂，其主体是防老剂OPPD（亦称688），毒性较4010NA小是其主要特征。
天然橡胶、合成橡胶用作抗臭氧剂，对曲挠龟裂有良好的防护作用，耐热、抗氧性能与4010NA相似。
用途：本品与橡胶的相容性能良好，挥发性低，稍具污染性。
是合成丁苯橡胶理想的防老剂，同时适用于轮胎及各种工业橡胶制品，用量一般为0.5—1.5份。
该产品略有污染性，适用于各类深色橡胶加工的配方，无毒，其抗氧化，抗曲挠龟裂，高温使用性能和防水抽出性能突出。
恒力特新材料是集科技研发、生产、销售为一体的高新技术企业，是国内和华东地区橡胶助剂骨干企业，恒力特牌橡胶防老剂8PPD-35、BLE、BLE-W、BLE-C、SP、SP-C、AW、DFC-34等系列，抗疲劳剂PL-600、橡胶耐磨剂SL-A、橡胶助剂EVR、抗热氧剂RW、阻燃剂、橡胶粘合剂HLT-301、HLT-501系列，橡胶促进剂DTDM、DBM系列，橡胶补强剂FH、FHT系列，都得到了轮胎、胶带、胶管及橡胶制品企业的认可。
硫脲类防老剂综述
硫脲类防老剂综述运用总述防老剂总述一、防老剂橡胶制品在使用过程中出现表面龟裂、泛白和物理机械性能下降等现象，统称为“老化”。
橡胶老化不是一个简单的过程，而是橡胶及其制品在使用和贮存过程中使用性能（综合性能）衰退（下降）过程的总称。
导致橡胶老化的因素主要有热氧老化、机械应力参与的氧化作用（屈挠老化），机械应力的氧化作用（细微龟裂效应）、重金属参与下的氧化作用（橡胶毒物的加速老化）、热水蒸汽和水解作用（水解老化）、单纯热作用（热分解、后硫化、环化、硫化还原）以及霉菌的腐蚀等。
为了制造经久耐用的橡胶制品，就要在橡胶胶料中加入（配入）一些能够抑制上述各种老化现象发生的物质，以便延长橡胶制品的寿命和贮存周期，这类具有能够延缓橡胶制品老化的物质，就统称为防老剂。
胶制防老剂按其防护用途径（机理）分为化学防老剂和物理防老剂两大类。
目前，橡胶行业用量最大，用途最广泛，防护效果最佳的是化学防老剂。
化学防老剂按其结构分为：胺类防老剂、酚类防老剂和其它类防老剂。
胺类防老剂的防护效果（作用）强大，价格相对便宜，消费量最大，已成为橡胶防老剂的主导类型，在美国、西欧和日本等工业发达的国家或地区中胺类防老剂占到了总防老剂的75%以上，而我国高大85%。
但该类防老剂的分子结构中含有胺基（—NH2、—NH—、—N﹤），有的品种能直接生成致癌物质——亚硝胺，有的品种能够引起致癌物质的产生，有的品种还会引起橡胶制品严重变色，有的品种还容易在橡胶表面形成喷霜现象，同时都具有污染性，对人体（皮肤）有不同程度的刺激性作用。
所以该类产品只能在深色或黑色的橡胶制品中使用。
酚类防老剂不变色、不污染、不喷霜，但在橡胶防护中防护效果一般，价格昂贵，消费量很少，在西欧地区中，酚类防老剂只占到防老剂的8.1%，而我国仅占到6.0%。
酚类防老剂的分子结构中含有酚基（，不会产生有害于人体的物质，属于无毒助剂，可用于食品加工行业和与（动物）接触的橡胶制品中，但该类防老剂有异味，贮存安全差，在光照条件下易变质。
(完整版)橡胶常用防老剂及选用原则
§4.6橡胶常用防老剂及选用原则一．橡胶用防老剂目前防老剂种类繁多，而且每种防老剂同时有几种房老化作用。
按化学结构可分为：胺类、酚类、杂环类及其它类。
按防护效果可分为：抗氧、抗臭氧、抗疲劳、抗有害金属和抗紫外线等防老剂。
下面按防老剂化学结构分类加以介绍： 1.胺类防老剂：防护效果最突出，品种最多。
主要防护作用：热氧老化、臭氧老化、对热重金属及紫外线的催化氧化以及疲劳老化都有显著的防护效果。
这类防老剂的防护效果是酚类防老剂不可比拟的，远优于酚类防老剂。
缺点：有污染性，不宜用于白色或浅色橡胶制品。
这类防老剂又可细分为：酮胺类、醛胺类、二芳仲胺类、二苯胺类、对苯二胺类以及烷基芳基仲胺类六个类型。
①酮胺类a ．防老剂AW （丙酮与对胺基苯乙醚的反应产物，6-乙氧基-2,2,4-三甲基-1,2-二氢化喹啉））NCH 3CH 3CH 3H 5C 2Ob ．防老剂BLE （丙酮与二苯胺的高温缩合物）CH 3CH 3NHc ．防老剂RD （2,2,4-三甲基-1,2-二氢化喹啉聚合物）CH 3CH 3CH 3HNn②醛胺类a ．防老剂AH （乙醛-α萘胺缩合物）主要用于防止臭氧老化和疲劳老化，同时具有良好的耐热氧老化性能，适用于动态橡胶制品。
与蜡类、防老剂4010等并用效果好，适用于SBR ，用于制造汽车轮胎、胶鞋和其它橡胶制品。
对热氧老化、疲劳老化具有很好的防护效果，同时还可提高胶料与金属的粘合力，有污染性，不适用于浅色制品，在轮胎工业中应用较多，在胶管、胶带及其它工业制品中也有应用。
在胶料中相容性好，不易喷出，有轻微的污染性，对热氧老化具有优秀的防护效果，对臭氧老化和疲劳老化防护效果差。
NCHCH 3b ．防老剂AP （3-羟基丁醛-α-萘胺）NCHCH 2CHOHCH 3③二芳仲胺类a ．防老剂A （N-苯基-α-萘胺）NHb ．防老剂D （N-苯基-β-萘胺）NH④二苯胺类品种少，性能不太突出，较少应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防老剂AW 防老剂RD/TMQ
防老剂A 化学名称6-乙氧基-2，2，4-三甲基-1，2-二氢化喹啉2，2，4-三甲基1，2-二氢化喹聚合体
N-苯基-α-苯胺化学结构分类
酮胺类
酮胺类
二芳基仲胺类
性状
褐色粘稠液体，纯品为浅褐色粘筒液体琥珀至灰白色树脂状粉末
黄褐色至紫色结晶状物
质，纯品为无色片状结晶
物理性能
无毒、沸点为169℃、能溶于苯、丙酮、二氧乙烷、四氯化碳、溶剂汽油和乙醇
无毒、软化点不低于74℃、能溶于丙酮、苯、氯仿、二硫化碳、微溶于石油烃；不溶于水。
有毒，不可与皮肤接触，熔点不低于52.0℃。
易溶于丙酮、乙酸乙酯、苯、乙醇、氯仿、四氯化碳；可溶于汽油；不溶于水。
日光及空气中渐变紫色。
易燃
用量
1~2
0.5~2 份，最高可达3 成份1~2 份，最高可达5 份
并用/可将它与防老剂4010NA 或AW并用
/
特征
用量1~2 份时对硫化影响不大，增至3 份则显著促进硫化，使用时促进用量应适当减少
不喷霜、有轻微污染性在橡胶中的溶解度高达5%，比防老剂D大，用量
在3~4份时不喷霜，故可
增加用量以提高防护效能主要作用
特效的防臭氧防老剂，、对屈挠龟裂和热氧老化亦有防护作用，。
特别适用于动态条件下使用的制品能抑制条件较苛刻的氧化，热老化及天候老化作用，
但对屈挠龟裂防护效果较差
对热、氧、屈挠及天候等老化作用均有良好的防护效果，在氯丁橡胶中兼有抗臭氧老化的性能；对变价金属离子的老化作用及再生胶亦有一定的抑制效果在干胶中易分散
防老剂D 防老剂4010/防老剂CPPD
防老剂4010NA /防老剂IPPD
N-苯基-2-萘胺N-苯基-N`-环己基对苯二胺
N-苯基-N`-异丙基-对苯二胺
二芳基仲胺类对苯二胺类对苯二胺类浅灰色至浅棕色粉末，纯品为白色粉末灰白色粉末，纯品为白色粉末
紫色片状结晶
易燃，易溶剂于丙酮、乙酸乙酯、二硫化碳、氯仿；可溶于乙醇、四氯化碳；不溶于汽油和水
对皮肤有刺激性,1.29，熔点为低于110℃，极易溶于氯甲烷，易溶于苯、乙酸乙酯、丙酮、难溶于溶剂汽油，不溶于水微有毒性，能引起皮肤过
敏反应，熔点不低于70℃。
可溶于油类、苯、乙酸乙酯、四氯化碳、二氯甲烷、氯仿、二硫化碳、丙酮、乙醇、难溶于汽油、
0.5~2
0.15~1，超过1喷霜1~4
与防老剂4040 或4010NA 并用，抗热、氧、屈挠龟裂以及抗臭氧老化性能均有显著增加
与其他防老剂如AW、结晶性并用对臭氧龟裂和自然老化防护效能更高。
也可与防老剂A、D 或其他通用天然橡胶、合成橡胶胶乳胶的通用型防老剂。
对臭氧龟裂、屈挠龟裂防护性能特佳；亦为热、氧、光及一般老化的优良防护剂。
也能抑制变价金属离子的老化作用，防护性能较4010 更全面
在空气中或日光下稍变深色，但防护效力不减,尤其适用于天然橡胶和丁苯橡胶，制品遇光变色严重
通用型防老剂之一，对热、氧、臭氧、光等老化因素防护效能优良，亦为优良的持久机械应力形成之龟裂与屈挠龟裂的抑制剂。
对高能辐射和铜离子的老化作用也有一定有防护作用本品可以单用，与防老剂AW 或蜡产用既可减少用量又能提高防护效能。
尤其与蜡并用呆提高水平的防
静态臭氧龟裂性能
日光下会变色，但不影响效能，熔点较低，易分散，在橡胶中的溶解度比4010大，喷霜性较小，故可提高用量，常用于动态和静态应力较高的条件
在空气及日光下逐渐变为灰黑色，但不影响防护效果
天然橡胶、合成橡胶及
胶乳的通用型防老剂。
对热、氧、屈挠龟裂及一般老化因素均有良好的防护作用，
防老剂4020/防老剂
DMPPD
防老剂ODA 防老剂DPPD /防老剂PPD/防老剂H
N-(1,3-二甲基)丁基-N'-苯基对苯二胺
,4'-二辛基二苯胺
N-N`-二苯基-对苯二胺
对苯二胺类对苯二胺类对苯二胺类灰黑色固体
浅棕色或灰色颗粒
灰褐色粉吗，纯品为银白色片状结晶
皮肤与眼睛避免直接与其接触，熔点40~50℃，溶于苯、丙酮、乙酸乙酯、二氯乙烷、甲苯，不溶于水
熔点85～90℃，溶于苯、二硫化碳、乙醇、丙酮和汽油，不溶于水，无毒，弱污染性
熔点不低于140℃。
可溶于苯、甲苯、丙酮、乙醚、二氯乙烷、二硫化碳、不溶于水0.5~1，最多3份
0.5～2份
0.2~0.3
天然橡胶、顺丁橡胶、异戊橡胶、丁苯橡胶、丁腈橡胶、氯丁橡胶用的抗臭氧剂和抗氧剂，对疲劳和臭氧龟裂防护性能优良，效力介于4010和4010NA 之间，如与蜡并用，增加静态防护效能，对热、氧、铜、锰亦具有较好的防护作用
温度超过35~40℃会慢慢结团。
用量超过2.5份时，对胶料微有软化作用，低于2.5份硫化胶机械性能无影响，高于2.5份，拉伸强度和定伸力下降
与防老剂MB并用特别适用与耐热胶料天然橡胶、丁苯橡胶、氯丁橡胶、丁腈橡胶等合成橡胶的老化防护作用，主要用作弱污染性防老剂,可防止橡胶热老化和多次变形下的破坏，对热氧老化、屈挠龟裂均有防护作用，对氯丁橡胶特别有效,在氯丁胶中有明显的抗热脆性作用，并增强抗臭氧作用
胶料中分散性好，在胶料中的溶解度中等，不喷霜通常和防老剂RD、防老剂4010NA、制成混合物使用，以进一步提高对屈挠龟裂的防护性能，更能提高橡胶的耐热性
在空气中及日光下易变色，
天然橡胶、合成橡胶的通用型防老剂，具有优良的抗屈挠龟裂性能，对热、氧、臭氧、光、特别是铜、锰离子的老化防护作用甚佳。
尤适用于天然橡胶与合成橡胶的并用体系。
但变色及污染严重
可与其他防老剂并用，以便减少用量
防老剂445防老剂2246防老剂MB 4，4’-双(二甲基苄基)二苯胺4-甲基-6-叔丁基苯酚
2-巯基苯并咪唑
对苯二胺类酚类
咪唑类
白色或浅灰色细小晶体黄色至乳黄色粉末白色或淡黄色结晶粉末熔点：≥92℃，溶于丙酮、氯仿、三氯乙烯、苯、环已烷等有机溶剂，微溶于水、乙醇无毒、易溶于乙醇、丙酮、乙酸乙酯、四氯化碳和苯，不溶于水。
有苦味、无毒、易溶于乙醇、丙酮、乙酸乙酯、四氯化碳和苯，不溶于水
1~3
0.5~1.5份1~1.5份，最高3份
用于防护天然橡胶和丁苯、异戊、氯丁、丁基等合成橡胶因热、光、臭氧引起的老化。
与含硫抗氧剂有良好的协同效应。
适用于浅色和艳色橡胶制品。
是一种抗氧剂，尤其在氯丁胶彩色电缆护套中的耐热老
化性能较好
长期储存时颜色略变粉红色，但不影响其效能本品单用是效能较弱，在促进剂TMTD含量较高的无
硫硫化胶料中，加入本品时对蒸汽具有较好的防护
作用，若再配以防老剂AP，热空气老化性能可大
天然橡胶、异戊橡胶、顺丁橡胶、丁苯橡胶、丁腈橡胶、氯丁橡胶抗氧剂，是酚类防老剂较优良的品种之一，对耐屈挠、热都具有防护作用，对暴晒龟裂亦具有防护作用
天然橡胶、异戊橡胶、丁苯橡胶、丁二烯橡胶、丁腈橡胶抗氧剂，对氧老化、天候老化及静态老化油中等防护效能，也能较有效防护铜害和制品硫化过硫引起的不良作用
与防老剂MB、DOD并用，防护性能增加与防老剂AP并用可获得
良好的耐热性能，同时也可以与其他防老剂协
同使用
防老剂NBC
防老剂264
二丁基硫代氨基甲酸镍 4.4 一双（2.2-二甲基苄
基）二苯胺
酚类
深绿色粉末白色或浅灰色细小晶体熔点不低于83℃，不溶于水和汽油
无味、无毒橡胶塑料通用防老剂
氯丁:1~2份 丁苯:0.5~3份0.5~2
天然橡胶、丁苯、丁腈、氯丁、异戊橡胶等对热、光、臭氧、曲扰和龟裂老化有较好的防护效能。
尤其在氯丁橡胶和食品包装、医用及保健品的橡胶部件、浅色和艳色等橡胶制品、高级电缆橡胶料以及聚醚、高档润滑油行业品种中有着其他普通型防老剂无与伦比的优点
防老剂甲、丁、RD、246、4010、SP、WH-02 的理想替代产品
/
无抗氧化效能，需与优良的抗氧剂并用
氯丁橡胶、氯磺化聚乙烯橡胶、氯醚橡胶、丁苯橡胶、丁腈橡胶中用的抗臭氧剂，在氯丁橡胶中能提高耐热性能，较少胶料在阳光下的变色现象，对硫化稍有迟缓作用，在用金属氧化物硫化的氯磺化聚乙烯橡胶中也是一种热稳定剂，在丁苯橡胶中对臭氧和全天候老化龟裂及屈挠龟裂油较好的防护作用。
