水厂自动化控制系统
水厂自动化控制系统

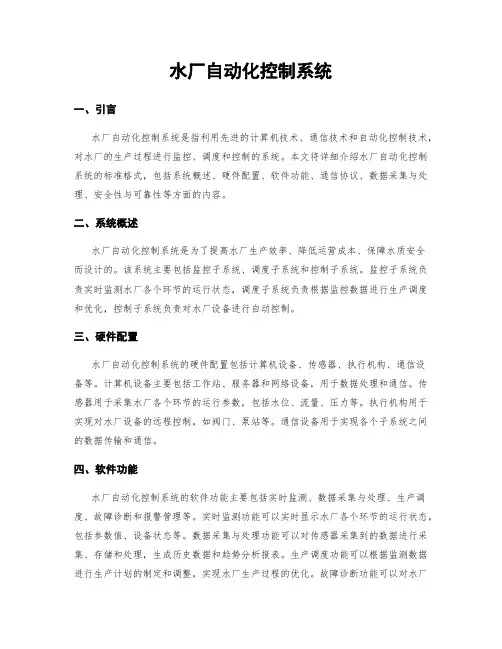

水厂自动化控制系统一、引言水厂自动化控制系统是指利用先进的计算机技术、通信技术和自动化控制技术，对水厂的生产过程进行监控、调度和控制的系统。
本文将详细介绍水厂自动化控制系统的标准格式，包括系统概述、硬件配置、软件功能、通信协议、数据采集与处理、安全性与可靠性等方面的内容。
二、系统概述水厂自动化控制系统是为了提高水厂生产效率、降低运营成本、保障水质安全而设计的。
该系统主要包括监控子系统、调度子系统和控制子系统。
监控子系统负责实时监测水厂各个环节的运行状态，调度子系统负责根据监控数据进行生产调度和优化，控制子系统负责对水厂设备进行自动控制。
三、硬件配置水厂自动化控制系统的硬件配置包括计算机设备、传感器、执行机构、通信设备等。
计算机设备主要包括工作站、服务器和网络设备，用于数据处理和通信。
传感器用于采集水厂各个环节的运行参数，包括水位、流量、压力等。
执行机构用于实现对水厂设备的远程控制，如阀门、泵站等。
通信设备用于实现各个子系统之间的数据传输和通信。
四、软件功能水厂自动化控制系统的软件功能主要包括实时监测、数据采集与处理、生产调度、故障诊断和报警管理等。
实时监测功能可以实时显示水厂各个环节的运行状态，包括参数值、设备状态等。
数据采集与处理功能可以对传感器采集到的数据进行采集、存储和处理，生成历史数据和趋势分析报表。
生产调度功能可以根据监测数据进行生产计划的制定和调整，实现水厂生产过程的优化。
故障诊断功能可以对水厂设备进行故障诊断和预警，提前采取措施避免设备故障造成的生产中断。
报警管理功能可以对异常情况进行报警处理，及时通知相关人员进行处理。
五、通信协议水厂自动化控制系统的通信协议是实现各个子系统之间数据传输和通信的基础。
常用的通信协议包括Modbus、OPC、DNP3等。
Modbus是一种常用的串行通信协议，用于实现传感器和执行机构与计算机设备之间的数据交换。
OPC是一种用于实时数据传输的通信协议，可以实现数据采集和控制。
水厂自动化控制系统

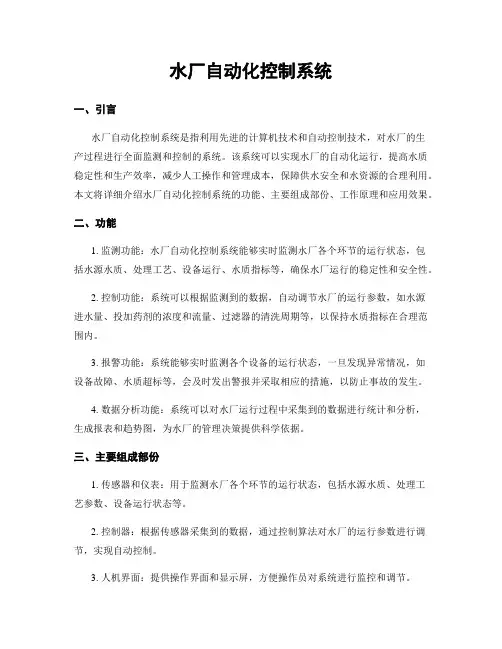

水厂自动化控制系统一、引言水厂自动化控制系统是指利用先进的计算机技术和自动控制技术，对水厂的生产过程进行全面监测和控制的系统。
该系统可以实现水厂的自动化运行，提高水质稳定性和生产效率，减少人工操作和管理成本，保障供水安全和水资源的合理利用。
本文将详细介绍水厂自动化控制系统的功能、主要组成部份、工作原理和应用效果。
二、功能1. 监测功能：水厂自动化控制系统能够实时监测水厂各个环节的运行状态，包括水源水质、处理工艺、设备运行、水质指标等，确保水厂运行的稳定性和安全性。
2. 控制功能：系统可以根据监测到的数据，自动调节水厂的运行参数，如水源进水量、投加药剂的浓度和流量、过滤器的清洗周期等，以保持水质指标在合理范围内。
3. 报警功能：系统能够实时监测各个设备的运行状态，一旦发现异常情况，如设备故障、水质超标等，会及时发出警报并采取相应的措施，以防止事故的发生。
4. 数据分析功能：系统可以对水厂运行过程中采集到的数据进行统计和分析，生成报表和趋势图，为水厂的管理决策提供科学依据。
三、主要组成部份1. 传感器和仪表：用于监测水厂各个环节的运行状态，包括水源水质、处理工艺参数、设备运行状态等。
2. 控制器：根据传感器采集到的数据，通过控制算法对水厂的运行参数进行调节，实现自动控制。
3. 人机界面：提供操作界面和显示屏，方便操作员对系统进行监控和调节。
4. 数据存储和处理系统：用于存储和处理采集到的数据，支持数据分析和报表生成。
5. 通信网络：将各个组成部份连接起来，实现数据的传输和系统的联网控制。
四、工作原理1. 数据采集：传感器和仪表采集水厂各个环节的数据，包括水质、流量、压力、温度等参数。
2. 数据传输：采集到的数据通过通信网络传输到数据存储和处理系统。
3. 数据处理：数据存储和处理系统对采集到的数据进行处理和存储，生成报表和趋势图，为水厂管理提供参考依据。
4. 控制算法：控制器根据采集到的数据，通过事先设定的控制算法，计算出需要调节的参数，并发送控制信号给相应的设备。
水厂自动化控制系统

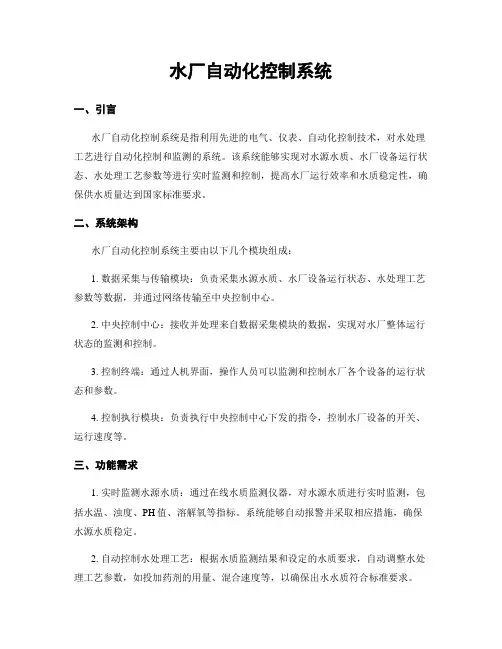

水厂自动化控制系统一、引言水厂自动化控制系统是指利用先进的电气、仪表、自动化控制技术，对水处理工艺进行自动化控制和监测的系统。
该系统能够实现对水源水质、水厂设备运行状态、水处理工艺参数等进行实时监测和控制，提高水厂运行效率和水质稳定性，确保供水质量达到国家标准要求。
二、系统架构水厂自动化控制系统主要由以下几个模块组成：1. 数据采集与传输模块：负责采集水源水质、水厂设备运行状态、水处理工艺参数等数据，并通过网络传输至中央控制中心。
2. 中央控制中心：接收并处理来自数据采集模块的数据，实现对水厂整体运行状态的监测和控制。
3. 控制终端：通过人机界面，操作人员可以监测和控制水厂各个设备的运行状态和参数。
4. 控制执行模块：负责执行中央控制中心下发的指令，控制水厂设备的开关、运行速度等。
三、功能需求1. 实时监测水源水质：通过在线水质监测仪器，对水源水质进行实时监测，包括水温、浊度、PH值、溶解氧等指标。
系统能够自动报警并采取相应措施，确保水源水质稳定。
2. 自动控制水处理工艺：根据水质监测结果和设定的水质要求，自动调整水处理工艺参数，如投加药剂的用量、混合速度等，以确保出水水质符合标准要求。
3. 实时监测设备运行状态：通过传感器和仪表，实时监测水厂设备的运行状态，包括水泵、搅拌器、过滤器等设备的运行状态和故障报警。
系统能够自动识别设备故障并进行报警和维修提示。
4. 远程监控与控制：通过网络连接，实现对水厂的远程监控和控制。
操作人员可以通过控制终端远程监测水厂设备的运行状态和参数，进行远程操作和调整。
5. 数据存储和分析：系统能够对采集到的数据进行存储和分析，生成历史数据报表和趋势分析图表，为水厂运营管理提供决策依据。
四、技术要求1. 数据采集与传输：采用先进的传感器和仪表，能够准确、可靠地采集水质和设备运行状态数据，并通过网络传输至中央控制中心。
2. 控制系统：采用可编程控制器（PLC）作为核心控制设备，具有高性能、可靠性和扩展性，能够实现复杂的控制算法和逻辑。
水厂自动化控制系统
水厂自动化控制系统水厂自动化控制系统是指利用先进的计算机技术和自动化控制技术，对水厂的生产流程进行自动化控制和监测的系统。
它能够实现对水源进水、水质处理、水压调节、供水管网等各个环节的自动化控制和管理，提高水厂的运行效率和水质稳定性，减少人工操作和管理成本。
一、系统架构水厂自动化控制系统的架构一般包括以下几个层次：1. 传感器层：通过安装各种传感器，对水源进水的水位、流量、温度、浊度等参数进行监测和采集。
2. 控制层：采集到的数据经过处理和分析后，通过控制设备（如阀门、泵站等）进行控制和调节，保证水厂的正常运行。
3. 监控层：通过监控终端和人机界面，实时监测水厂各个环节的运行状态和参数，并进行报警和故障诊断。
4. 数据管理层：对采集到的数据进行存储、管理和分析，为后续的运维和决策提供支持。
5. 远程监控与管理层：通过互联网技术，实现对水厂自动化控制系统的远程监控和管理，提高水厂运行的灵活性和效率。
二、功能需求水厂自动化控制系统应具备以下功能：1. 自动化控制：能够自动控制水源进水、水质处理、水压调节、供水管网等各个环节的设备，实现自动化运行。
2. 实时监测：能够实时监测水源进水的水位、流量、温度、浊度等参数，以及各个设备的运行状态。
3. 报警与故障诊断：能够及时发现设备故障和异常情况，并进行报警和故障诊断，提供相应的解决方案。
4. 数据采集与存储：能够采集和存储水源进水的各项数据，并进行实时更新和管理，为后续的数据分析和决策提供支持。
5. 远程监控与管理：能够通过互联网技术，实现对水厂自动化控制系统的远程监控和管理，方便运维人员进行远程操作和管理。
三、技术要求水厂自动化控制系统的技术要求主要包括以下几个方面：1. 传感器技术：选择合适的传感器，能够准确、稳定地监测水源进水的各项参数，并具备一定的抗干扰能力。
2. 控制设备技术：选择可靠的控制设备，能够准确、快速地对水源进水的设备进行控制和调节，并具备一定的智能化功能。
水厂自动化控制系统

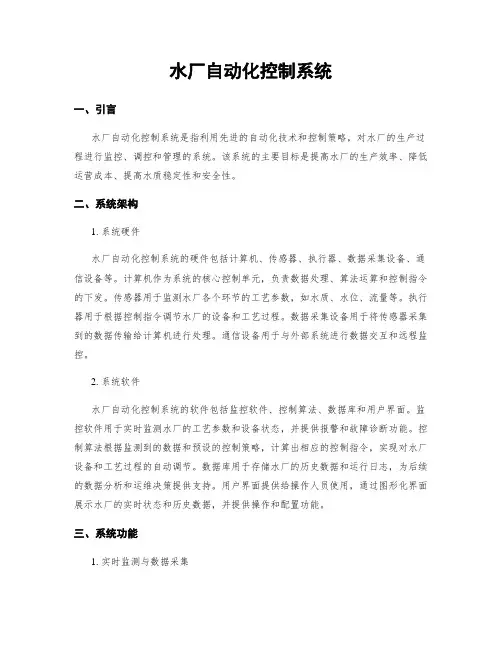

水厂自动化控制系统一、引言水厂自动化控制系统是指利用先进的自动化技术和控制策略，对水厂的生产过程进行监控、调控和管理的系统。
该系统的主要目标是提高水厂的生产效率、降低运营成本、提高水质稳定性和安全性。
二、系统架构1. 系统硬件水厂自动化控制系统的硬件包括计算机、传感器、执行器、数据采集设备、通信设备等。
计算机作为系统的核心控制单元，负责数据处理、算法运算和控制指令的下发。
传感器用于监测水厂各个环节的工艺参数，如水质、水位、流量等。
执行器用于根据控制指令调节水厂的设备和工艺过程。
数据采集设备用于将传感器采集到的数据传输给计算机进行处理。
通信设备用于与外部系统进行数据交互和远程监控。
2. 系统软件水厂自动化控制系统的软件包括监控软件、控制算法、数据库和用户界面。
监控软件用于实时监测水厂的工艺参数和设备状态，并提供报警和故障诊断功能。
控制算法根据监测到的数据和预设的控制策略，计算出相应的控制指令，实现对水厂设备和工艺过程的自动调节。
数据库用于存储水厂的历史数据和运行日志，为后续的数据分析和运维决策提供支持。
用户界面提供给操作人员使用，通过图形化界面展示水厂的实时状态和历史数据，并提供操作和配置功能。
三、系统功能1. 实时监测与数据采集水厂自动化控制系统能够实时监测水质、水位、流量、压力等工艺参数，并通过传感器采集相应的数据，保证对水厂生产过程的全面掌控。
2. 自动调节与控制根据预设的控制策略和控制算法，水厂自动化控制系统能够自动调节水厂设备和工艺过程，以实现对水质、水位、流量等参数的精确控制。
3. 报警与故障诊断水厂自动化控制系统能够监测设备状态和工艺过程中的异常情况，并及时发出报警，提醒操作人员采取相应的措施。
同时，系统还能够对故障进行诊断，帮助操作人员快速定位和解决问题。
4. 数据存储与分析水厂自动化控制系统能够将监测到的数据存储到数据库中，为后续的数据分析和运维决策提供支持。
通过对历史数据的分析，可以发现潜在的问题和优化空间，提高水厂的运行效率和水质稳定性。
水厂自动化控制系统
水厂自动化控制系统水厂自动化控制系统是指通过计算机技术、自动化仪器仪表和现代通信技术等手段，对水厂的生产过程进行监测、控制和管理的系统。
它能够实现对水源水质、水厂设备运行状态、供水管网压力等关键参数的实时监测和远程控制，提高水厂的运行效率和水质稳定性，确保供水安全可靠。
一、系统架构水厂自动化控制系统的架构一般包括以下几个层次：1. 传感器层：用于采集水源水质、水厂设备运行状态、供水管网压力等参数的传感器，如PH传感器、浊度传感器、温度传感器等。
2. 控制层：负责对采集到的数据进行处理和分析，并根据设定的控制策略进行控制操作，如PLC（可编程逻辑控制器）。
3. 通信层：用于实现传感器层和控制层之间的数据传输和通信，常用的通信方式有以太网、Modbus、Profibus等。
4. 监控层：通过人机界面（HMI）显示水厂的运行状态、参数曲线和报警信息，方便操作人员进行实时监测和远程控制。
5. 数据存储与分析层：用于存储和管理水厂的历史数据，并进行数据分析和报表生成，以便进行运行优化和故障诊断。
二、功能需求水厂自动化控制系统的功能需求主要包括以下几个方面：1. 实时监测：对水源水质、水厂设备运行状态、供水管网压力等关键参数进行实时监测，确保水质达标和设备安全运行。
2. 远程控制：通过远程控制终端，实现对水厂设备的远程启停、调节和故障排除，提高运维效率。
3. 数据采集与存储：对水源水质、水厂设备运行状态、供水管网压力等参数进行数据采集和存储，以便后续分析和报表生成。
4. 报警与预警：对水厂设备运行异常和水质超标等情况进行实时报警和预警，及时采取措施避免事故发生。
5. 参数调节与优化：根据实时监测的数据，自动调节水厂设备的运行参数，优化运行效率和能耗。
6. 历史数据分析与报表生成：对水厂的历史数据进行分析，生成运行报表和统计图表，为管理决策提供依据。
三、技术特点水厂自动化控制系统的技术特点主要包括以下几个方面：1. 分布式控制：采用分布式控制策略，将控制任务分散到各个子系统中，提高系统的可靠性和可扩展性。
水厂自动化控制系统
水厂自动化控制系统引言：水厂自动化控制系统是指利用先进的技术手段和设备，对水厂的运行进行自动化控制和管理的系统。
它的浮现不仅提高了水厂的运行效率和水质管理水平，还有效地减少了人力成本和运营风险。
本文将详细介绍水厂自动化控制系统的五个部份，包括传感器与监测设备、控制器与执行器、数据采集与处理、远程监控与管理以及故障诊断与维护。
一、传感器与监测设备：1.1 水质传感器：水质传感器是水厂自动化控制系统中的重要组成部份，它能够实时监测水源的PH值、浊度、溶解氧等关键指标，以确保水质符合标准要求。
1.2 流量计：流量计用于测量水源的流量，通过准确计量水流量，系统可以根据实际需求进行合理调控，提高水厂的运行效率。
1.3 压力传感器：压力传感器可以监测水源的压力变化，及时发现管道漏水、泄漏等问题，并采取相应措施，保证水厂的正常运行。
二、控制器与执行器：2.1 PLC控制器：PLC控制器是水厂自动化控制系统中的核心设备，它能够根据传感器的反馈信号，自动控制水泵、阀门等执行器的开关状态，实现对水厂运行的精确控制。
2.2 电动阀门：电动阀门可以根据控制器的指令，自动调节水源的流量和压力，保持水厂的稳定运行。
2.3 水泵控制器：水泵控制器能够根据水厂的实际需求，自动控制水泵的启停和转速，确保水源的供应稳定可靠。
三、数据采集与处理：3.1 数据采集装置：数据采集装置可以将传感器和监测设备获取的数据进行采集和整理，形成完整的数据集，为后续的数据处理提供基础。
3.2 数据传输网络：数据传输网络是将采集到的数据传输到控制中心的关键环节，可以采用有线或者无线方式进行数据传输，确保数据的实时性和准确性。
3.3 数据处理系统：数据处理系统能够对采集到的数据进行分析和处理，通过建立模型和算法，提供水厂运行的决策支持，实现智能化控制。
四、远程监控与管理：4.1 远程监控平台：远程监控平台可以通过互联网实现对水厂运行状态的实时监控，包括水质指标、流量、压力等关键参数，及时发现异常情况并采取相应措施。
水厂自动化控制系统
水厂自动化控制系统一、引言水厂自动化控制系统是指利用先进的自动化技术和设备，对水厂的运行过程进行监测、控制和管理的系统。
该系统可以实现对水源处理、水质监测、设备运行、供水管网等方面的自动化控制，提高水厂的运行效率和水质稳定性，确保供水的安全可靠性。
二、系统组成水厂自动化控制系统主要包括以下几个组成部份：1. 监测与采集系统：通过传感器和仪表对水源、水质、设备状态等进行实时监测，并将监测数据采集到中央控制室。
2. 控制中心：由中央控制室和主控制台组成，负责对水厂的运行状态进行监控和控制。
操作人员可以通过控制中心对水厂的各个设备进行远程控制和调整。
3. 自动化控制设备：包括PLC（可编程逻辑控制器）、DCS（分布式控制系统）等设备，用于实现对水厂设备的自动化控制和调节。
4. 通信网络：用于实现各个设备之间的数据传输和通信，包括局域网、远程通信网络等。
5. 数据存储与处理系统：负责对监测数据进行存储和处理，生成相关报表和分析结果，为运营管理提供决策支持。
三、功能需求水厂自动化控制系统应具备以下功能需求：1. 水源处理控制：通过对水源的监测和分析，自动调节原水处理的工艺参数，确保供水水质符合标准要求。
2. 设备状态监测与控制：实时监测水泵、过滤器、消毒设备等设备的运行状态，对异常情况进行报警和自动控制。
3. 水质监测与调节：对供水水质进行在线监测，根据监测数据自动调节处理工艺，确保出厂水质稳定。
4. 供水管网控制：对供水管网进行实时监测，自动调节供水压力和流量，保证供水的稳定性和可靠性。
5. 远程监控与管理：通过互联网和远程通信网络，实现对水厂的远程监控和管理，方便运营人员进行远程操作和故障排除。
四、性能需求水厂自动化控制系统应具备以下性能需求：1. 可靠性：系统应具备高可靠性，能够长期稳定运行，保证供水的连续性。
2. 实时性：系统对监测数据的采集和处理应具备较高的实时性，能够及时响应和处理各种异常情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代自来水厂自动化控制系统
1 水厂制水工艺流程
（1）取水：通过多台大型离心泵将江、河、地表等处的水抽入净水厂。
（2）药剂的制备与投加：按工艺要求制备合适的混凝剂，并投入混凝剂及氯气，达到混凝和消毒的目的。
（3）混凝：包括混合与絮凝，即源水投入混凝剂后进行反应，并排出反应后沉淀的污泥。
（4）平流沉淀：与混凝剂反应后的水低速流过平流沉淀池，以便悬浮颗粒沉淀，并排出沉淀的污泥。
（5）过滤沉淀：水通过颗粒介质（石英砂）以去除其中悬浮杂质使水澄清，并定时反冲洗石英砂。
（6）送水：多台大型离心泵将自来水以一定的压力和流量送入供水管网。
2 水厂自控系统组成
主要包括：取水泵房自动控制系统、送水泵房自动控制系统、加矾自动控制系统、加氯自动控制系统、格栅配水池控制系统、反应沉淀池
控制系统、滤池气水反冲洗控制系统、配电控制系统、水厂中央控制室自动化调度系统。
自控系统多采用PLC＋IPC的集散控制系统(DCS)模式。
（1）中央控制室站点：对整个系统进行监控和调度，同时留有四遥（遥测、遥信、遥调、遥控）系统接口，与上层管理系统进行通讯。
（2）配电室控制站点：对高压及低压配电系统进行监控。
（3）取水泵房控制站点：取水泵、真空泵、潜污泵及轴流风机等进行监控。
（4）送水泵房控制站点：对送水泵、潜污泵等进行监控。
（5）格栅配水池控制站点：对快开排泥阀、格栅液位、格栅除污机、螺旋输送机等进行监控。
（6）反应沉淀池控制站点：对快开排泥阀、刮泥机进行监控。
（7）滤池公共部分控制站点：对反冲洗公共部分（反冲洗泵、鼓风机、干燥机及相关阀门）进行监控。
（8）滤池控制站点：根据单格滤池数量进行配置，每格滤池一个，对单个滤池设备进行监控。
（9）加矾控制站点：对加矾、自动配矾系统进行监控。
（10）加氯控制站点：对加氯系统进行监控。
在实际工程当中，当控制站点较近时，可以将某些站点合在一起，根据功能及控制规模大小，有些站点可以设为从站或远程站点。
例如长沙榔梨水厂自控系统中，根据实际情况，按照功能分为5 大块：即取水泵房控制系统，加矾、加氯和格栅配水控制系统，滤池及反冲洗设备控制系统，送水泵及设备控制系统，中央控制室等。
