散热器的热管技术
热管散热器生产工艺
热管散热器生产工艺热管散热器是一种利用热管原理来实现散热的装置。
它的生产工艺主要包括热管制作、翅片制作、焊接组装和表面处理等。
首先是热管制作。
热管是热管散热器的核心部件，它是一个空心管道，内部充满了特殊的工质。
热管的制作过程一般分为四个步骤：材料准备、壁厚加工、成型和真空充填。
材料准备是指将制作热管所需的材料准备好，一般使用的是铜或铝等导热性能好的金属材料。
壁厚加工是指将金属材料进行加工，使其达到热管要求的壁厚。
一般采用的方法有拉制法、旋压法和挤压法等。
成型是指将经过壁厚加工的金属板卷制成圆形，然后将两个圆形板对接焊接成管道。
这一步需要精确的焊接技术和设备。
真空充填是将制作好的热管进行真空处理，将管内的气体抽出，然后充填特殊的工质。
真空处理可以保证热管内部的工质没有氧气和杂质，从而提高热管的散热效率。
接下来是翅片制作。
翅片是用来增加热管散热面积的部件，一般采用的材料是铝。
翅片的制作工艺主要包括剪切、成型和表面处理等。
剪切是通过机械设备将铝板切割成所需的翅片形状和尺寸。
成型是将切割好的铝板通过模具进行成型，使其呈现出类似鱼鳞的形状。
表面处理是对成型好的翅片进行清洗和氧化处理，以增加其耐腐蚀性和表面光洁度。
然后是焊接组装。
焊接是将热管和翅片进行组装的关键步骤。
一般采用的方法有钎焊、氩弧焊等。
焊接的目的是使热管和翅片之间形成良好的热接触，确保热量能够迅速传导到翅片上，然后通过自然对流或风扇散热。
最后是表面处理。
热管散热器的表面通常进行喷涂处理，以增加其美观性和耐腐蚀性。
喷涂有多种方法，如电泳涂装、粉末喷涂和涂装等。
综上所述，热管散热器的生产工艺包括热管制作、翅片制作、焊接组装和表面处理等。
这些工艺都需要精确的设备和技术，并且每个步骤都需要严密的操作，以确保热管散热器的质量和性能。
热管技术
热管技术“热管”--一个神秘又新鲜的技术，对于每个超频和电脑爱好者来说，这门技术在大家的心目中，肯定是一项新生技术。
在这个CPU散热器需要“安静”的电脑世界里，似乎不用风扇的散热器是比较受欢迎的。
例如，思民(Zalman)公司所推出的无声散热器系列，就是采用了无CPU风扇，完全是靠机箱风扇或者是机箱对流过的空气来代替CPU风扇的。
其实，热管散热器的原理也跟这个构思并没有多大的出入。
对于热管的来历，想必大家也想了解一下吧？这里就简单的介绍一下，根据以往的记录，1963年，George M.Grover科学家第一个发明并且成功的制造出了热管。
不过，通用汽车就早在1935年就申请了类似于这种元件的专利(这个也是历史记载，至于是真是否，大家可以去查证一下)。
直到20世纪的60年代，热管才普遍的受到人们的重视，逐渐成为一种提高传热效率的元件，热管受到了众多国家的重视。
在这之前，热管的造价也是相当的昂贵。
在20世纪80年代之前，热管的客户还是政府、卫星上的系统等等一些高端科技和重要部门的身上，所以，对于广大的电脑爱好者的消费者来说，买热管是属于比较奢侈的做法。
但是，到了20世纪80年代，作为高端电子产品的散热设备，热管逐渐被市场接受。
随着热管在这个大家的心目中普及，增长的需求降低大大降低了热管的制造成本(毕竟物以稀为贵，既然是热门产品，当然就便宜了，例如我们所使用的CPU)。
降低成本后的热管就使得散热设备的设计者们可以将热管应用于更多的产品中。
到了近期的十多年，热管开始被用于大量的家用电器，当中也不乏CPU散热器的开发。
从上面的图片我们可以清楚地看到贯穿整个散热器的四根热导管。
这种导管并不是普通的实心管，里面填充了特制的液态导热介质。
具体的工作原理是这样的：热管两端产生温差的时候，蒸发端的液体就会迅速气化，将热量带向冷凝端，速度非常快。
两端温差越大，蒸发速度越大。
在极端的情况下，蒸发速度可能可以接近音速。
液体在冷凝端凝结液化以后，通过毛细作用，流回蒸发端。
cpu热管散热原理
cpu热管散热原理
CPU热管散热原理是一种采用热管技术进行散热的方法。
热管由内外两个不同材质的金属管组成，内管内部为蒸汽介质，外管则用于扩散热量。
其工作原理如下：
首先，在CPU上方安装一个散热器，并将热管的一端连接到散热器上，这样热量可以进入热管。
当CPU运行时，产生的热量导致热管内的蒸汽介质加热，转化为高温蒸汽。
由于高温蒸汽的物理特性，它会垂直上升，并将热量带入到热管的另一端，即散热器。
在散热器中，通过散热片的扩散，热量得以分散并传递到周围空气中。
同时，由于蒸汽在冷却后会变为液态，热管的其他部分会将液态冷凝物重新输送回CPU，形成一个闭环循环。
通过这种方式，CPU的热量可以高效地从核心区域传导到散热器的冷却部分，从而实现有效的散热。
值得注意的是，由于热管的特性，散热器和CPU之间的物理距离并不会影响散热效果，因此热管散热系统能够在较小的物理空间内提供出色的散热效果。
总结起来，CPU热管散热原理通过利用热管内的蒸汽传导热量，将热量从CPU核心区域传递至散热器，再通过散热器的冷却实现散热。
这种技术能够高效、均匀地将CPU的热量散发，从而保持CPU的稳定性和可靠性。
CPU散热解析热管散热技术
CPU散热解析热管散热技术CPU散热效果翻倍提升深入解析热管散热技术虽然液氮、干冰、水冷散热器有着非常不错的散热效果，不过操作复杂，并不适合普通的消费者。
而风冷散热器又无法满足普通玩家的超频需求，热管散热器凭借着不错的散热性能成为市场中倍受关注的产品。
那么热管散热器的散热原理是什么?与普通的风冷散热器相比能带来多大的散热效果，购买热管散热器需要注意哪些事宜?接下来，笔者通过此篇文章，为大家揭开热管散热器的神秘面纱。
一、热管散热技术解析热管技术的原理其实很简单，就是利用工作流体的蒸发与冷凝来传递热量。
将铜管内部抽真空后充入工作流体，流体以蒸发--冷凝的相变过程在内部反复循环，不断将热端的热量传至冷却端，从而形成将热量从管子的一端传至另一端的传热过程。
典型的热管是由管壳、吸液芯和端盖组成，将管内抽到的负压后充以适量的工作液体，使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。
管的一端为蒸发段(加热段)，另一端为冷凝段(冷却段)，根据需要可以在两段中间布置绝热段。
当热管的一端受热时，毛细芯中的液体蒸发汽化，蒸汽在微小的压差下流向另一端放出热量凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段。
如此循环不已，热量由热管的一端传至另一端。
热管散热器(4根热管)采用热管的散热器比起传统的风冷散热器有成倍的效能提升，打破了风冷极限。
热管还可以让散热器设计成任何形状，不必再担心与其他配件发生干涉。
热管在热传递上的高效能，也让设计者不必大量采用价格昂贵的铜材，只需轻薄的铝片帖合热管外壁，既能达到理想散热性能。
一根热管的基本结构由容器、毛细结构和动作流体三部分组成。
很多人都对热管中装的东西很好奇。
那么，热管中装载的到底是什么呢?一般来说，热管中的动作流体需要根据热管所工作的温度区间进行选择。
对于PC散热，考虑到成本因素，厂商们一般选择的是纯水和部分添加剂。
热管散热技术解析那么，一般热管要装进多少动作流体呢?动作流体装入量太少，会导致流体无法将毛细结构孔隙填充，造成热管蒸发端局部干燥。

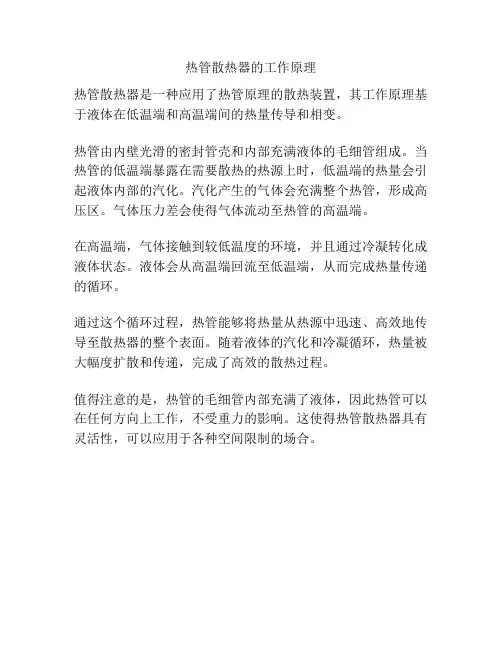

热管散热器的工作原理
热管散热器的工作原理
热管散热器是一种应用了热管原理的散热装置，其工作原理基于液体在低温端和高温端间的热量传导和相变。
热管由内壁光滑的密封管壳和内部充满液体的毛细管组成。
当热管的低温端暴露在需要散热的热源上时，低温端的热量会引起液体内部的汽化。
汽化产生的气体会充满整个热管，形成高压区。
气体压力差会使得气体流动至热管的高温端。
在高温端，气体接触到较低温度的环境，并且通过冷凝转化成液体状态。
液体会从高温端回流至低温端，从而完成热量传递的循环。
通过这个循环过程，热管能够将热量从热源中迅速、高效地传导至散热器的整个表面。
随着液体的汽化和冷凝循环，热量被大幅度扩散和传递，完成了高效的散热过程。
值得注意的是，热管的毛细管内部充满了液体，因此热管可以在任何方向上工作，不受重力的影响。
这使得热管散热器具有灵活性，可以应用于各种空间限制的场合。

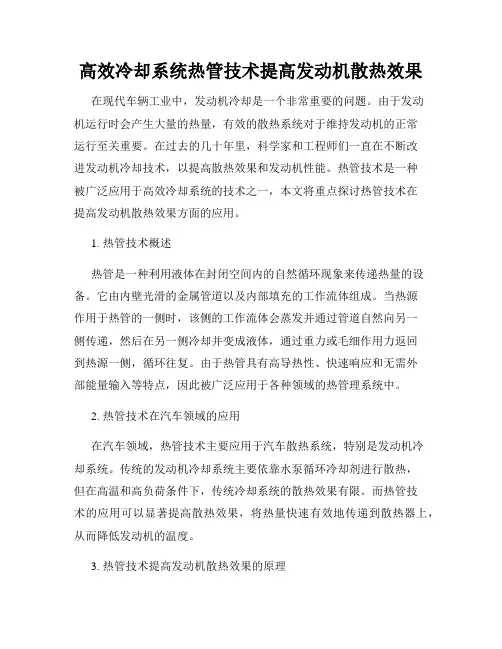

高效冷却系统热管技术提高发动机散热效果
高效冷却系统热管技术提高发动机散热效果在现代车辆工业中，发动机冷却是一个非常重要的问题。
由于发动机运行时会产生大量的热量，有效的散热系统对于维持发动机的正常运行至关重要。
在过去的几十年里，科学家和工程师们一直在不断改进发动机冷却技术，以提高散热效果和发动机性能。
热管技术是一种被广泛应用于高效冷却系统的技术之一，本文将重点探讨热管技术在提高发动机散热效果方面的应用。
1. 热管技术概述热管是一种利用液体在封闭空间内的自然循环现象来传递热量的设备。
它由内壁光滑的金属管道以及内部填充的工作流体组成。
当热源作用于热管的一侧时，该侧的工作流体会蒸发并通过管道自然向另一侧传递，然后在另一侧冷却并变成液体，通过重力或毛细作用力返回到热源一侧，循环往复。
由于热管具有高导热性、快速响应和无需外部能量输入等特点，因此被广泛应用于各种领域的热管理系统中。
2. 热管技术在汽车领域的应用在汽车领域，热管技术主要应用于汽车散热系统，特别是发动机冷却系统。
传统的发动机冷却系统主要依靠水泵循环冷却剂进行散热，但在高温和高负荷条件下，传统冷却系统的散热效果有限。
而热管技术的应用可以显著提高散热效果，将热量快速有效地传递到散热器上，从而降低发动机的温度。
3. 热管技术提高发动机散热效果的原理通过在发动机和散热器之间安装热管，可以利用热管的高导热性，快速将发动机产生的热量传递到散热器上。
相比传统的冷却系统，热管技术在散热过程中无需依赖于水泵和冷却剂流动，因此具有更高的散热效率和更迅速的响应速度。
此外，热管技术还可以有效地解决传统冷却系统中的温差不均和冷却剂流动受限等问题。
4. 热管技术的优势和挑战热管技术在提高发动机散热效果方面具有显著的优势。
首先，热管可以大幅度降低发动机的温度，提高发动机的工作效率和寿命。
其次，热管的结构简单紧凑，易于集成到现有的冷却系统中。
此外，热管的运行无需外部能量输入，能够减少动力损失。
然而，热管技术也存在一些挑战，例如热管的选择和设计需要根据具体的应用场景进行优化，而且热管的成本相对较高。
热管散热技术原理分析
热管散热技术原理分析
热管散热技术是一种有效的散热方式，广泛应用于电子设备和工业领域。
本文分析了热管散热技术的原理和工作机制。
1. 热管的原理
热管是一种基于液体蒸发和凝结的传热器件。
它由内壁涂覆着特殊液体（工质）的密封金属外壳组成。
热管的一个端口被置于热源处，另一个端口被置于散热器处。
2. 热管的工作机制
当热源端的温度高于散热器端时，热管内的工质开始蒸发。
蒸汽沿着内壁升至散热器端，然后冷凝成液体。
这个过程通过内部毛细结构的作用进行。
3. 热管散热技术的优势
热管散热技术具有如下优势：
- 高传热效率：热管内的工质相变过程使得传热效率更高。
- 均匀散热：热管可以将热量均匀地传输到散热器处，减少热
点的出现。
- 静音工作：由于热管无动力部件，没有噪音产生。
- 可靠性高：热管的主要部件是密封的金属外壳和内壁，因此
具有较高的可靠性。
4. 热管散热技术的应用
热管散热技术广泛应用于电子设备和工业领域，包括但不限于：- 电脑和服务器散热
- 汽车发动机散热
- 空调和制冷设备散热
- 太阳能集热器散热
5. 热管散热技术的发展趋势
随着电子设备和工业领域的不断发展，热管散热技术也在不断
改进和创新。
未来的发展趋势包括：
- 热管材料的改良，提升传热效率
- 尺寸的缩小，适应更多场景
- 效率的提高，减少能量消耗
总结而言，热管散热技术是一种高效且可靠的散热方式，具有广泛的应用前景和发展潜力。
> 注：本文内容仅供参考，具体技术参数和应用场景需根据实际情况确认。
散热器 热管 原理
散热器热管原理
散热器是一种常见的用于散热的设备，它的工作原理主要依靠热管。
热管是一种热传导元件，由内衬吸附剂的密闭管道构成。
热管的工作原理是基于液体的相变传热原理。
在热管中，内部填充着一种特殊的工质，通常是液态低沸点的物质，如水或乙二醇。
热管的两端分别安装有蒸发器和冷凝器。
当处于蒸发器端的工质受热时，液态工质会吸热并迅速蒸发成为气态。
蒸气会沿着热管的管道流动到冷凝器端。
在冷凝器端，冷凝器的温度比蒸发器低，因此热管中的蒸汽会冷却并重新变成液态。
冷凝转变过程中释放出的热量会通过冷凝器的表面传递给散热器，然后通过散热器的散热片等结构进一步将热量散发到周围环境中。
而在冷凝过程完成后，由于压力差的作用，液态工质会被泵回到蒸发器端重新开始循环。
通过这样的工作原理，热管能够将产生的热量快速、高效地从热源处传导到散热器，从而实现散热的目的。
热管具有传热效率高、传热距离远、结构简单等优点，因此在各种散热设备中得到了广泛应用，如计算机散热器、太阳能热水器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[散热原理——热管技术]
热管属于一种传热元件，它充分利用了热传导原理与致冷介质的快速热传递性质，通过在全封闭真空管内的液体的蒸发与凝结来传递热量，具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、可控制温度等一系列优点，并且由热管组成的换热器具有传热效率高、结构紧凑、流体阻损小等优点。
其导热能力已远远超过任何已知金属的导热能力。
以前热管技术一直被广泛应用在宇航、军工等行业。
正是因为有热管技术的民用化，使得人们改变了传统散热器的设计思路，摆脱了单纯依靠大风量风扇获得更好散热效果的传统散热模式。
取而代之的是采用低转速、低风量风扇配合热管技术的崭新散热模式。
热管技术更为PC的静音时代带来了契机
热管技术为什么会有如此的高性能呢？这个问题我们要从热力学的角度看。
物体的吸热、放热是相对的，凡是有温度差存在的时候，就必然出现热从高温处向低温处传递的现象。
圣保罗散热器热传递有3种方式：辐射、对流、传导，其中热传导最快。
热管就是利用蒸发制冷，使得热管两端温度差很大，使热量快速传导。
常见的热管均是由管壳、吸液芯和端盖组成。
制作方法是将热管内部抽成负压状态，然后充入适当的液体，这种液体沸点很低，容易挥发。
管壁有吸液芯，由毛细多孔材料构成。
热管一端为蒸发端，另外一端为冷凝端。
当热管一段受热时，毛细管中的液体迅速蒸发，蒸气在微小的压力差下流向另外一端，并且释放出热量，重新凝结成液体。
液体再沿多孔材料靠毛细力的作用流回蒸发段，如此循环不止。
热量由热管一端传至另外一端，这种循环是快速进行的，热量可以被源源不断地传导开来。
热管的导热过程具有很高的热传导性能，与金属相比，单位重量的热管可多传递几个数量级的热量，并且具有优良的等温性和热开关性能，特别适用于高精密散热环境。
高速度的热传导效果：
－重量轻且构造简单。
－温度分布平均，可作均温或等温动作。
－热传输量大。
热传送距离长。
－没有主动元件，本身并不耗电。
－可以在无重力力场的环境下使用。
－没有热传方向的限制，蒸发端以及凝结端可以互换。
－容易加工以改变热传输方向。
－耐用、寿命长、可靠，易存放保管。
热管的制作工艺
看似简单的热管其实对工艺的要求是非常高的，下面让我们来一起看看它的工艺及测试：
－工作流体选定：非燃性、操作温度、热传量、容许热阻、经济性。
－容器材料选定：热传导性、真空维持度、耐压、流体相容性（腐蚀、化学反应）。
－容器及注入加工：长度、去毛边、洗净、封口、保存。
泄漏测试就：氦气泄漏探测、高压气泡检查（防止容器出现针孔、裂隙以及氧化）。
－真空烘烤：高温、真空的环境下对热管组件作毛细表面脱水、脱氧处理。
－工作流体真空处理：加热驱出（液态）、气态液化（气态）、真空补汞法。
注入封口：钨电极纯气熔接（这对于导热管来说，是唯一的防漏封口法）。
－抽样测试：氧化/腐蚀耐用性测试、最大热传效能测试、最大弯曲/扁平后泄漏测试、最大弯曲/扁平后效能测试、寿命测试。
其他特性限制
在热传输上，热管也有一些限制：
－黏性限制：低温的蒸气流动黏性力。
－音速限制：蒸气流达音速的塞流现象。
－飞散限制：蒸气流速过大，超过液体表面张力，使液滴飞散的剪断力。
－毛细管限制：流体的流量大于毛细输送能力。
此现象易使毛细干燥，烧毁导管。
－沸腾限制：所有流体都达沸腾汽化时，会降低传热的能力。
热导管的确传热效率会比铜/铝要好N倍，但是其中成功与失败的重要因素就是接口与后端把热带出的部分。
普遍来说，目前都是以铜底板作底中间用锡膏作介质与热导管接触，然后过回焊炉之后，铜底板就会与热导管密合，这边就会成为受热端；而散热端就是另一端以穿鳍片的方式将鳍片固定其上，在配合风扇将热带出鳍片到空气中。
所以这种圣保罗散热器的要点就是：
1.铜片底板要薄，且底板与热管的密合度要高，以减少CPU CASE到热导管之间的热阻。
2.导管最好设置在CPU DIE位置的上方，以减少CPU CASE到热导管之间的热阻。
3.散热端的鳍片要多，且与热管密合度高，原因也是为了减少热管到空气之间的热阻。
4.风扇吹出的热气一定要快速且有效的带出机壳之外，以免增加整体热阻。
5.风扇入口的空气温度不可太高，以免增加整体热阻。
