CPU散热器 热管技术介绍
四个工作过程：工质液体的蒸发=>蒸汽流 动=>蒸汽凝结＝＞凝结液回流 两个相变过程：工质的蒸发与凝结
热管的组成
热管壳体
工作介质（工质） 毛细吸液芯
热管壳体
金属制成，可承压
完全密封的容器 真空（102~10-2Pa)
工作介质（工质）
热量的载体。
其相变过程完成热管的工作循环 气液两相共存，通常是饱合的
标准热管（简称热管）：借助毛细力回流凝结液 重力热管（二相虹吸热管）：借助重力回流 旋转热管：借助离心力回流 电流体动力热管：借助静电体积力回流 磁液体动力热管：借助磁体积力回流 渗透热管：借助渗透力回流
尺寸分类
长热管：l/do>>1
微型热管：电脑散热结构分类
单管型热管：蒸发端、绝热端、凝结端在同一根管内
回路型热管：蒸发端与凝结端用较长的管连接起来 平板型热管：造成等温平板，消除局部热点 挠性热管：
蒸发端与凝结端之间加一段可弯曲的波纹管或塑料管， 用于有振动源或难于组装不能使用刚性热管的情况
热管的导热特性
良好的导热性：被称为超导热性
在相同的几何条件及相同的温差条件下，热管的导 热性能是实心铜棒的440倍，高速导热，传输量大。
理想的等温性：
热管是理想的等温元件
热流密度的可调性 传热方向的可逆性
对有吸液芯的热管水平放置或处于零重力场下， 任何一端受热成为蒸发段，另一段则为凝线段，热管 内传热方向可以逆转。
热管的导热特性曲线
吸液芯
紧贴于热管壳体内壁
在蒸发端沿径向分配液态工质，使液态工 质在吸液芯中均匀地保持一层薄薄的液膜
产生毛细抽吸力并提供通道使凝结液沿轴 向回流 吸液芯由金属网、泡沫材料、毛毡、纤维 或烧结金属等多孔物质组成
热管的分类
分类依据
工质的温度 回流凝结液的方式 尺寸 热管结构 特殊热管
热管技术
产品战略规划部
热管的发展历程
热虹吸管（热管前身）
帕金斯管（Perkins Tube):两向热虹吸管
两相闭式热虹吸管
即重力热管
现代热管
1964年，发明于美国洛斯-阿洛莫斯（Los Alamos)国家实验室，现代热管之父－格罗弗 (G.M.Grover)
热管的工作原理
热管的工作过程
传 热 量 Q （ W ） 热管 金属管（棒） 温差△t（℃） G（干涸点）
热管的工艺特性
重量轻且结构简单 无主动元件，无功耗 易加工 耐用、寿命长，可靠性高
热管的制造
谢谢大家！
工质温度分类
高温热管
工质温度在500~2000℃以上，所用工质为银， 锂，钠、汞、钾等，成本高昂，应用于采集热 技术
常温热管
工质温度在0~250℃，工质为水、导热姆，应 用于电子元件、机电设备散热冷却
低温热管
工质温度在-70~0℃以下，低沸点工质：氨、 乙醇、各类氟里昂，应用于制冷技术
回流凝结液的方式分类
CPU热管散热器
中文摘要热管技术的原理比较简单，主要是利用工作流体的蒸发与冷凝来传递热量，热管工作流体涵盖从低温应用的氦、氮，到高温应用的钠、钾等液态金属；较为常见的热管工作流体则有氨、水、丙酬及甲醇等。
热管一般是由管壳、吸液芯和端盖三个部分组成。
将管内抽至较高的真空度后充以适量的工作流体，使得紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。
热管有两端，分别为蒸发端（加热端）和冷凝端（散热端），两端之间间根据需要采取绝热措施。
当热管的一端受热时（即两端出现温差时），毛细芯中的液体蒸发汽化，蒸汽在压差之下流向另一端放出热量并凝结成液体，液体再沿多孔材料依靠毛细作用流回蒸发端。
如此循环不已，热量得以沿热管迅速传递。
由于蒸发——冷凝的传热过程中，管内工作流体处于饱和状态，因此热管几乎是在等温下传递热量。
基于以上热管的特性，本篇论文主要讨论了将热管用于CPU散热器的问题，主要是做实验寻找一种工作流体。
关键词：热管工作流体毛细芯CPUAbstractThe principle of heat pipe technology is relatively simple, primarily the use of evaporation and condensation of fluid to transfer heat thermal.. Heat pipe is generally from the shell, suction liquid core and cover composed of three parts. Tube will be pumped to a higher degree of vacuum after the appropriate charge to the work of fluid, making close to the wall of the capillary suction liquid core of a porous material to be sealed after the liquid. Heat possession at both ends, namely the evaporation-(heating side) and condensate-(Thermal side), between the two sides need to be taken in accordance with inter-insulation measures. When the heat pipe at the end of heating (that is, when the temperature difference between the two ends there), capillary core of the evaporation of liquid vaporization, steam under pressure in the other end of the flow of heat and emit condensed into a liquid, liquid along the porous material to rely on capillary action return evaporation End. This cycle of it, the heat can be rapidly along the heat pipe. Because of evaporation - the condensation heat transfer process, the working fluid in a saturation point, it is almost in the heat pipe, such as temperature heat transfer.Based on the above characteristics of the heat pipe, this paper will focus on heat pipe will be used for the CPU heat sink issue.Key words: heat pipe Working fluid Evaporation Cond第一章前言由于计算机效能不断的增加，更高速的CPU已成为追求效能的重要指。

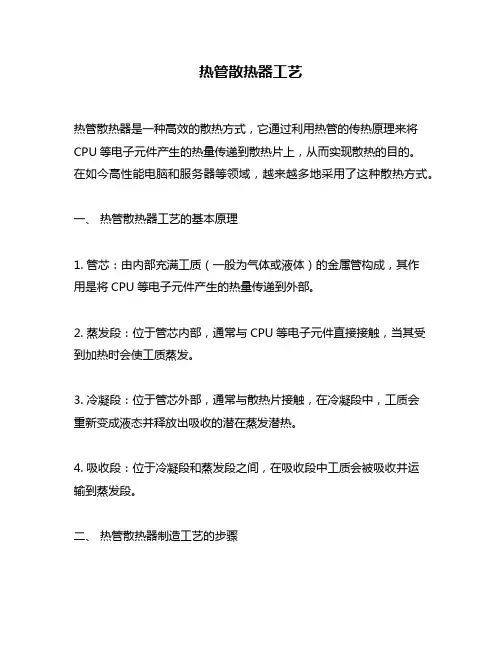

热管散热器工艺
热管散热器工艺热管散热器是一种高效的散热方式，它通过利用热管的传热原理来将CPU等电子元件产生的热量传递到散热片上，从而实现散热的目的。
在如今高性能电脑和服务器等领域，越来越多地采用了这种散热方式。
一、热管散热器工艺的基本原理1. 管芯：由内部充满工质（一般为气体或液体）的金属管构成，其作用是将CPU等电子元件产生的热量传递到外部。
2. 蒸发段：位于管芯内部，通常与CPU等电子元件直接接触，当其受到加热时会使工质蒸发。
3. 冷凝段：位于管芯外部，通常与散热片接触，在冷凝段中，工质会重新变成液态并释放出吸收的潜在蒸发潜热。
4. 吸收段：位于冷凝段和蒸发段之间，在吸收段中工质会被吸收并运输到蒸发段。
二、热管散热器制造工艺的步骤1. 选择合适的材料：热管散热器通常由铜、铝等金属材料制成，因为这些材料具有良好的导热性能和机械强度。
2. 制造管芯：首先要选择合适的管子，然后将其切割成合适的长度，并进行清洗和去污。
接着在管芯内部注入工质，一般情况下采用真空注入方式。
3. 制造散热片：散热片通常由铝或铜制成，需要进行切割、冲压、折弯等加工工艺。
同时还需要对其表面进行处理以提高其散热效果。
4. 焊接：将管芯与散热片通过焊接方式连接起来，这是整个制造过程中最为关键的一步。
焊接技术不仅影响到产品质量和性能，还会直接影响到产品成本。
5. 组装：在完成焊接之后，需要对整个热管散热器进行组装。
这包括安装风扇、连接电源等步骤。
三、热管散热器制造中需要注意的问题1. 管芯内部充注工质时要保证其真空度，以免影响热管的传热效率。
2. 焊接时需要控制好温度和焊接时间，以确保焊接质量和性能。
3. 散热片表面处理时要注意不要损坏其表面，以免影响散热效果。
4. 整个制造过程中需要进行严格的品质控制，确保产品质量符合标准，并且能够满足客户的需求。
四、热管散热器工艺的优点和缺点1. 优点：（1）高效：热管散热器具有非常高的散热效率，可以有效地将CPU等电子元件产生的热量传递到散热片上，并且可以快速地将其散发出去。
详解散热原理与发展渊源 热管散热技术介绍
详解散热原理与发展渊源热管散热技术介绍随着PC的蓬勃发展以及主流处理器功率的不断提高，散热问题更加引人关注。
这一点也造就了散热器产品市场的蓬勃发展。
从386、486那个“清爽”的年代我们还不知道散热器是何物，到如今的风冷、水冷各类产品极大丰富的市场，只经历了短短几年的时间。
一、CPU散热器的发展历史可以说cpu散热器大致有下面几个发展时代1、486时代2、586时代3、p2时代4、p3对决athlon的时代(1)厚底储热(2)传热材料(铝、铜)导热(3)多鳍片大散热面积散热(4)高转速大风量风扇协助散热5、p4和athlonxp时代(1)底部进一步加厚增强储热能力(2)使用铜底或者铜芯加强导热能力，在材料上求新，用导热能力更好的材料，热管开始应用。
(3)增多鳍片，改变鳍片的形状、结构，增大散热面积，减少风阻，(4)换用大尺寸风扇，增大风量和风压6、新核心p4、athlon64以及双核心cpu时代以前的设计思想简单的把散热器分为风扇和散热片两部分，而现在则完全不同，现在的高端散热器把吸热、储热、导热、散热这四个部分分开考虑。
如果把仅用一个CPU散热器就可以完成散热系统组建的年代比喻成“散热旧时代”的话，那么我们即将迎来的是一个崭新的散热时代，一个突出系统散热和静音散热概念的新时代。
“散热片+风扇”的这对组合仍然是今天主流散热器的核心部分，也就是我们常见的风冷散热器。
风冷散热器的工作原理非常简单，CPU核心发出的热量通过硅脂迅速传递到散热片上，在风扇转动形成的气流下将滞留在散热片上的热量散发出去。
纯铜散热器和铜铝散热器交替着控制了2003-2004年的散热器市场，纯铜散热器直至今日仍然在主流散热器市场上广受欢迎，主要是因为回流焊接工艺的不断完善。
发热量在不停的提高再提高，铜铝结合散热器和纯铜散热器也只能在一段时间内发挥作用，便要再次回到增大散热片和增强风扇的老路上，传统的散热技术已经遇到瓶颈，全面采用新的散热技术势在必行。
台式计算机CPU散热器技术ppt课件
对于对流热阻：
• 通过对流换热知识，我们知道，流体的流速越高，对流换 热能力越强。
• 因此增加风扇的转速一定能起到减小对流热阻，加强对流换热的作用。
• 然而在台式计算机CPU散热的应用中，并不是风扇转速越 高越好。
• 首先，过高的转速会带来更大的噪音； • 其次，风扇转速过高会显著缩短其寿命，减小系统可靠性；此外风扇转速过
4.1 热管式散热技术简介
• 目前，热管在PC散热器中的应用越来越多， 目前各大散热器制造厂出货的CPU散热器 中，已经有15％以上的产品采用热管，尤 其是在高端产品上几乎无一例外。热管散 热器散热能力强，不用采用大量铜，价格 相对低廉，形式构造多样，不必担心与机 箱内部设备发生干涉，适合机箱内部布置， 是一种十分有前途的CPU散热形式。
2.2 风冷式散热器的传热强化
• 屋檐型吸热底层的设计：数值模拟结果
低速区域较大
低速区域较小
（a）未采用屋檐形式设计
（b）采用屋檐形式设计
散热器周围空气速度场
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
热管
强化散热的呢？ 端温度更高。由传热学知识，
肋片温度越高，肋效率越高。 热管式散热器正是利用了这
一原理，强化了换热。如果 在需要换热量较小时，可以
热源——CPU
热管
适当减小风扇功率，以减小
换热器产生的噪音。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
热管散热器工艺
热管散热器工艺一、简介热管散热器是一种高效的散热技术，广泛应用于各种电子设备、电脑等热管理领域。
本文将从热管散热器的原理、结构、制造工艺和性能等方面进行探讨。
二、原理热管散热器是利用液体在管道中的汽化和凝结换热原理进行热传导与散热的设备。
其基本原理可以总结为以下几个步骤：1.毛细管毛细现象：在热管内部，液体被吸附在蒸发器壁面上，形成一层非常薄且均匀的液膜。
2.蒸发器：当热源加热蒸发器时，液体吸热汽化成气体。
3.蒸汽传输：由于压力差异，气体会自动流向冷凝器。
4.冷凝器：在冷凝器中，气体放热并凝结成液体。
5.液体返回：由于重力和表面张力的作用，液体会回流到蒸发器。
三、结构热管散热器通常由蒸发器、冷凝器、毛细管及工作介质等组成。
3.1 蒸发器蒸发器是热管散热器中的热交换部件，其作用是将热量传递给工作介质，使其蒸发。
蒸发器通常由铜、铝等良好导热材料制成，具有较大的散热面积，以提高散热效果。
3.2 冷凝器冷凝器是热管散热器中的另一个热交换部件，其作用是将蒸发后的气体冷却并使其凝结成液体。
冷凝器通常也由导热性能良好的材料制成，以便快速散热。
3.3 毛细管毛细管是热管散热器中的关键部件，它起到了阻止液体直接流向冷凝器的作用，同时也起到了液体蒸发和液体回流的引导作用。
3.4 工作介质工作介质是热管散热器中的核心组成部分，常见的工作介质有水、乙二醇、铜粉等。
不同的工作介质在不同温度范围内具有不同的热传导性能和散热效果。
四、制造工艺热管散热器的制造工艺对于其性能和散热效果至关重要。
下面将介绍几种常见的制造工艺。
4.1 毛细管和蒸发器制造毛细管和蒸发器可以通过加工方式制造，常见的方法有切割、冲压和数控加工等。
制造时需要注意保持毛细管内壁的光滑和与冷凝器的完全贴合。
4.2 焊接热管散热器中的组件可以通过焊接技术进行连接。
常见的焊接方式有电子束焊接、激光焊接和超声波焊接等。
焊接时需要控制好焊接温度和焊接时间，以确保焊接质量和散热器性能。
热管技术在电子散热中的应用
热管技术在电子散热中的应用第一章热管技术简介热管技术是一种高效的热传导技术，通过利用液体在管中的循环往复运动，将热量从热源端输送到冷端。
热管技术具有高热传导效率、可靠性好、不需要外部动力和维护等优点，因此在工业、航空航天、军事等领域得到了广泛的应用。
近年来，随着电子产品的不断发展和普及，热管技术在电子散热中也得到了越来越广泛的应用。
第二章电子散热的问题随着电子产品的不断升级和发展，电子元器件的功率密度也在不断提高，电子产品中产生的热量也越来越大，因此电子散热成为了一个非常重要的问题。
如果电子器件长时间运行温度过高，容易导致损坏甚至损毁，严重影响产品的性能和寿命。
因此，如何有效地解决电子散热问题成为了电子产品设计中的一个重要环节。
第三章热管技术在电子散热中的应用作为一种高效的热传导技术，热管技术在电子散热中具有很强的应用潜力。
热管作为一种被动式热管理技术，能够将产生的热量从热源端传递到冷端，并通过自然对流或强制对流的方式将热量散发到环境中，能够保持电子器件的稳定工作温度，从而提高产品的性能和寿命。
下面将分别介绍热管技术在CPU散热、LED 散热、太阳能电池板散热等领域的应用。
3.1 CPU散热CPU是电脑中最重要的部件之一，也是发热最大的部件之一。
在CPU长时间运行时，会产生大量的热量，如果不能及时散热，会导致CPU温度过高，影响电脑的性能和寿命。
传统的CPU散热方式一般采用风扇散热，但是由于散热区域的限制，单纯的风扇散热效果并不理想。
近年来，很多电脑厂商开始采用热管技术进行CPU散热。
热管采用无风扇设计，节能环保，而且由于热管的热传导效率较高，散热效果也更好。
采用热管技术的CPU散热器也越来越小巧，更加适合现代电脑的设计风格。
3.2 LED散热LED是一种半导体光源，具有功率小、耗电量低、寿命长等优点，被广泛应用于照明领域。
但是，LED也存在发热问题，如果不能及时散热，会导致LED的寿命缩短。
传统的散热方式也是通过风扇进行散热，但LED的散热面积一般比较小，传统的风扇散热效果并不理想。
热管技术
热管技术“热管”--一个神秘又新鲜的技术，对于每个超频和电脑爱好者来说，这门技术在大家的心目中，肯定是一项新生技术。
在这个CPU散热器需要“安静”的电脑世界里，似乎不用风扇的散热器是比较受欢迎的。
例如，思民(Zalman)公司所推出的无声散热器系列，就是采用了无CPU风扇，完全是靠机箱风扇或者是机箱对流过的空气来代替CPU风扇的。
其实，热管散热器的原理也跟这个构思并没有多大的出入。
对于热管的来历，想必大家也想了解一下吧？这里就简单的介绍一下，根据以往的记录，1963年，George M.Grover科学家第一个发明并且成功的制造出了热管。
不过，通用汽车就早在1935年就申请了类似于这种元件的专利(这个也是历史记载，至于是真是否，大家可以去查证一下)。
直到20世纪的60年代，热管才普遍的受到人们的重视，逐渐成为一种提高传热效率的元件，热管受到了众多国家的重视。
在这之前，热管的造价也是相当的昂贵。
在20世纪80年代之前，热管的客户还是政府、卫星上的系统等等一些高端科技和重要部门的身上，所以，对于广大的电脑爱好者的消费者来说，买热管是属于比较奢侈的做法。
但是，到了20世纪80年代，作为高端电子产品的散热设备，热管逐渐被市场接受。
随着热管在这个大家的心目中普及，增长的需求降低大大降低了热管的制造成本(毕竟物以稀为贵，既然是热门产品，当然就便宜了，例如我们所使用的CPU)。
降低成本后的热管就使得散热设备的设计者们可以将热管应用于更多的产品中。
到了近期的十多年，热管开始被用于大量的家用电器，当中也不乏CPU散热器的开发。
从上面的图片我们可以清楚地看到贯穿整个散热器的四根热导管。
这种导管并不是普通的实心管，里面填充了特制的液态导热介质。
具体的工作原理是这样的：热管两端产生温差的时候，蒸发端的液体就会迅速气化，将热量带向冷凝端，速度非常快。
两端温差越大，蒸发速度越大。
在极端的情况下，蒸发速度可能可以接近音速。
液体在冷凝端凝结液化以后，通过毛细作用，流回蒸发端。
电脑CPU散热技术解析
电脑CPU散热技术解析随着计算机性能的不断提升，CPU（中央处理器）的散热问题越来越受到关注。
CPU散热技术的有效应用可以保证计算机的稳定性和寿命，同时提高计算机的性能。
本文将深入探讨电脑CPU散热技术的原理和应用。
一、散热原理CPU在工作过程中会产生大量的热量，如果不能有效地散热，就容易导致CPU过热，从而降低计算机的性能甚至损坏CPU。
因此，了解散热原理是理解CPU散热技术的基础。
1. 热传导热传导是CPU散热的重要环节。
它通过固体材料的导热性能，将CPU产生的热量传递到散热器中。
通常使用的导热材料有金属导热膏和热传导片等。
2. 散热器散热器是CPU散热的核心部件。
它利用导热技术，将CPU传导过来的热量尽快散发到空气中。
散热器种类繁多，常见的有风冷散热器和水冷散热器。
风冷散热器通过安装在散热片上的风扇，通过空气对流的方式将散热片上的热量带走。
而水冷散热器则通过水泵循环，将CPU的热量传导到水冷系统中，再通过散热片和风扇将热量散发出去。
3. 散热风扇散热风扇通常与散热器配合使用。
它的主要功能是对散热器进行强制散热，增加空气对流，提高散热效果。
根据风扇的转速和噪音产生情况，可以分为普通风扇和PWM风扇。
二、常见散热技术1. 大散热面积设计大散热面积设计是提高CPU散热效果的重要手段之一。
通过增加散热片的数量或表面积，可以增大散热面积，提高散热效果。
2. 风扇技术针对风扇的技术也是提高散热效果的关键手段之一。
风扇的转速和叶片的设计都会影响散热效果。
一般来说，高转速的风扇能带走更多的热量，但会产生更大的噪音。
3. 液冷技术液冷技术通过将水冷片与CPU连接，将热量传导到水冷系统中，再通过散热器和风扇进行散发。
相比传统的风冷散热技术，液冷技术通常能够提供更好的散热效果。
4. 热管技术热管技术是一种较为普遍使用的散热技术。
它通过将散热器与CPU连接，利用热管的导热性能，将CPU产生的热量迅速传导到散热器上，再通过风扇散热。
cpu热管散热原理
cpu热管散热原理
CPU热管散热原理是一种采用热管技术进行散热的方法。
热管由内外两个不同材质的金属管组成，内管内部为蒸汽介质，外管则用于扩散热量。
其工作原理如下：
首先，在CPU上方安装一个散热器，并将热管的一端连接到散热器上，这样热量可以进入热管。
当CPU运行时，产生的热量导致热管内的蒸汽介质加热，转化为高温蒸汽。
由于高温蒸汽的物理特性，它会垂直上升，并将热量带入到热管的另一端，即散热器。
在散热器中，通过散热片的扩散，热量得以分散并传递到周围空气中。
同时，由于蒸汽在冷却后会变为液态，热管的其他部分会将液态冷凝物重新输送回CPU，形成一个闭环循环。
通过这种方式，CPU的热量可以高效地从核心区域传导到散热器的冷却部分，从而实现有效的散热。
值得注意的是，由于热管的特性，散热器和CPU之间的物理距离并不会影响散热效果，因此热管散热系统能够在较小的物理空间内提供出色的散热效果。
总结起来，CPU热管散热原理通过利用热管内的蒸汽传导热量，将热量从CPU核心区域传递至散热器，再通过散热器的冷却实现散热。
这种技术能够高效、均匀地将CPU的热量散发，从而保持CPU的稳定性和可靠性。
CPU散热器的热管数量与散热性能
CPU散热器的热管数量与散热性能CPU散热器作为计算机硬件中至关重要的组成部分之一，其性能直接影响着计算机的稳定性和工作效率。
而在众多CPU散热器中，热管是其中一种常见且重要的散热元件之一。
本文将探讨CPU散热器的热管数量与散热性能之间的关系。
一、热管的原理和作用热管是一种热传导元件，其主要作用是将CPU产生的热量迅速传递到散热鳍片上，并通过风扇散热将热量尽快带走。
热管利用其内部的工质物质（一般为低温沸水）在蒸汽与冷凝反复循环的原理，实现对热量的高效传输。
二、热管数量对散热性能的影响1. 单热管散热器单热管散热器是指散热器中仅包含一根热管的设计。
这种散热器一般适用于低功耗的CPU，热量较低的情况下可以满足散热需求。
但是，当CPU功耗增加，热量产生增加时，单热管散热器往往无法满足散热要求，容易导致CPU温度升高，甚至超过安全运行温度。
2. 多热管散热器多热管散热器是指在散热器设计中采用多根热管的方案，以增加散热器的散热性能和散热效率。
多热管散热器能够更好地分散和传递CPU产生的热量，通过增加热管的数量，提升整体的散热能力。
相比于单热管散热器，多热管散热器在处理高功率CPU散热时有明显的优势，可以有效地降低CPU温度，保证计算机的正常运行。
三、热管数量应选择适合的方案在选择CPU散热器时，并非热管数量越多越好。
合理地选择热管数量需要根据实际情况综合考虑。
以下几个因素可以作为选择热管数量的参考：1. CPU功耗首先需要考虑CPU的功耗情况，功耗越高，产生的热量就越大，对散热器的要求也就越高。
如果CPU功耗较低，单热管散热器已经足够满足散热需求；而对于高功耗的CPU，多热管散热器能够更好地满足散热要求。
2. 散热需求根据散热需求，选择适当的热管数量也很重要。
如果在正常使用中，CPU工作负载较低，散热需求不高，那么单热管散热器足以满足要求。
而在进行大型程序渲染、游戏等高负载工作时，多热管散热器的散热能力更强，可以更好地保证CPU温度在安全范围内。
