浅析水泥安定性检测方法及质量控制措施
浅析水泥安定性检测方法及质量控制措施
在建筑施工中需要很多的建筑材料，为保证建筑的整体质量，各种材料需要达到国家规定的标准。
因此，在材料进场时需要对材料进行检测，检测方法需要符合国家有关部门的相关规定。
水泥作为建筑施工中重要材料的一种，在针对其进行检测时需要对其安定性、凝结的时间、水泥的强度以及细度进行科学准确的检测。
这项工作是一项拥有很强技术性的工作，文章着重描述了检测水泥的技术流程以及其安定性的检测方法，并简要介绍了建筑材料的相关控制措施。
标签：质量检测；水泥安定性；措施
1 水泥质量检测技术分析
1.1 科学取样
水泥这种建筑材料的检测是十分重要的。
在针对水泥的检测过程中，科学合理地采取样本是确保检测成功的重要环节。
做药科学合理的采取样本需要做到以下两个方面：第一，在对一批材料进行取样时，需要注意取样的部位，即取样部位要符合规定，这里所指的规定是指要从材料的不同部位进行随机采取，并且采取的手段方法要符合规定，不能随意采取。
因为不合理的采取部位以及方法容易导致检测结果的偏差，使结果的误差变大，甚至出现相反的结果。
第二，在对材料进行采样时，需要采取一定数量的样本，该数量的多少需要符合相关的规定，采样数量一定要正确，这是因为采样的数量与检测结果的准确性息息相关。
较少的取样数量很容易导致检验结果产生误差，影响对该批材料整体质量的判断，很容易导致对质量问题的估计不足，忽视了质量不合格的材料，导致最终建筑工程的质量，甚至影响了建筑物的安全性，造成损失。
在现实的建筑施工中，水泥检测并不规范，取样不符合规定、不具代表性、采取样本的数量不充足、取样的方法不够准确等现象时有发生，需要操作人员在日常施工中多加注意，避免不必要的错误发生。
1.2 一定的外部环境条件
水泥的质量与性能受很多的因素影响，其中最为常见的因素有所处环境的温度因素以及所在环境的湿度因素。
国家相关的行业部门对建筑材料质量检测的环境因素有着确切的规定，因此，需要在日常水泥养护时控制周围的环境因素，在检测时严格按照国家的规定，将温度因素和湿度因素对水泥的影响控制在合理的范围内，确保检测结果的可比性。
1.3 误差度
在检测试验中产生误差是不可避免的事情，但是有些误差是因为人为的因素而产生的，这种误差是不必要的。
为了保证检验结果的准确性，需要尽可能地减
少这种不必要的误差。
在检测过程中，检测人员需要严格的依照国家的相关规定，在检测材料时做到准确完成试验，避免试验方法或步骤不到位而产生的错误，一切以规定为基准，减少人为误差。
1.4 数据处理
由于各种原因，同一组试件中有时试验数据结果离散性较大。
为使试验结果准确，标准规定对一些材料的试验结果数据有取舍的要求。
2 水泥安定性检测方法解析
水泥的安定性即体积安定性，是指水泥在凝结硬化过程中体积变化的均匀性。
如果水泥硬化后产生不均匀的体积变化，即为体积安定性不良，安定性不良会使水泥制品或混凝土构件产生膨胀性裂缝，降低建筑物质量，甚至引起严重事故。
（1）引起水泥安定性不良的原因有很多，主要有以下三种：熟料中所含的游离氧化钙过多、熟料中所含的游离氧化镁过多或掺入的石膏过多。
熟料中所含的游离氧化钙或氧化镁都是过烧的，熟化很慢，在水泥硬化后才进行熟化，这是一个体积膨胀的化学反应，会引起不均匀的体积变化，使水泥石开裂。
当石膏掺量过多时，在水泥硬化后，它还会继续与固态的水化铝酸钙反应生成高硫型水化硫铝酸钙，体积约增大1.5倍，也会引起水泥石开裂。
（2）国家标准规定：水泥安定性经沸煮法检验必须合格；水泥中氧化镁含量不得超过 5.0%，如果水泥经压蒸安定性试验合格，则水泥中氧化镁的含量允许放宽到 6.0%；水泥中三氧化硫的含量不得超过3.5%。
（3）安定性不合格的水泥应作废品处理，不能用于工程中。
检测方法有试饼法和雷氏法，有争议时以雷氏法为准：用试饼法进行检验时，将制备好的标准稠度的水泥净浆取出约150g，放在涂油的玻璃板上，使其摊开，成饼状，要求试饼制作必须规范，直径过大、过小，边缘钝厚都会影响试验结果。
一般试饼，直径以70～80mm、中心厚约10mm，边缘渐薄、表面光滑为规范试饼。
煮后安定性试饼用直尺检查不弯曲，用肉眼观察无裂纹的前提下，仅有少量脱皮现象，应判为安定性合格。
试饼煮沸前，应检查并记录有无裂缝或弯曲现象。
要检查试饼养护温度时间与湿度是否符合要求。
如养护温度太高或湿度不够，可能在沸煮前就使试饼发生收缩裂纹，特别是在水泥比表面积比较大的情况下更容易发生收缩裂纹，这时不能认为试样不安定；如养护温度过低，沸煮后可能产生脱皮现象。
当用雷氏法检验时，要用到专门的仪器：雷氏夹。
以测量沸煮后的雷氏夹试模的二指针尖端间的距离的增加值来判断安定性是否合格，如果增加值不大于5.0毫米，则称为水泥体积安定性合格。
当用试饼法和雷氏夹法测定同一水泥样品出现争议时，以雷氏夹法为准。
3 水泥质量控制的措施
3.1 严格检查水泥材料三证
水泥质量控制的措施有很多种，而最为重要的就是严格控制水泥的来源，从进货的源头控制水泥的质量，杜绝不符合建筑工程施工要求的水泥进入到施工现场。
这不仅可以保障水泥的质量，还节省了水泥质量检测而造成的经济成本。
从
源头上控制水泥质量需要做到严格检查水泥生产厂家的资质，查看厂家是否具有质量合格证、生产许可证以及安全认证等。
从正规的生产厂家购买水泥，保障水泥质量。
3.2 必要的强制性检测
为了建筑工程施工的顺利完成，保障建筑工程的整体质量，避免因建筑材料质量不合格而导致的安全隐患，要杜绝伪劣假冒的水泥材料应用到建筑施工中。
这就需要明确检验的重要性，并将检验工作提升到强制性检验的高度，根据规定严格进行水泥质量的检验工作。
另外，提高施工人员对水泥质量检验工作重要性的认识，从思想上提高对该项工作的重视，将思想上的觉悟发挥到实际的工作中去，严格自觉地行使检验工作，并科学合理地完成检验步骤，保障检验的顺利实施。
4 结束语
在国家经济发展阶段，大力发展建筑行业，以提高建筑材料的质量入手，以检测试验为方法，全面提高建筑工程的质量对我国建筑行业起着重要的作用。
水泥是建筑工程中建筑材料的重要组成部分，水泥的质量影响着建筑工程的最终制定，是建筑物安全性、可实用性的重要保障。
水泥的检测是建筑施工的前提，而对水泥检测报告的分析是建筑施工的重要工作之一。
检测报告是否合理、是否准确可靠直接影响着该批水泥是否可以使用。
因此，加强对水泥的质量检测技术、合理规划检测流程、确保水泥的安定性，是水泥檢测工作的重要环节，也是水泥质量控制的重要方式。
参考文献
[1]赵军辉，魏将松.浅析水泥的检测方法[J].河南建材，2015（1）.
[2]邹国平.试锥法测定水泥标准稠度定值的探讨[J].广东建材，2008（8）.
[3]陈宁申.影响水泥安定性检测结果的因素分析[J].建材标准化与质量管理，2003（5）.
[4]吴伟.水工建筑中水泥安定性对混凝土质量的影响与检测研究[J].城市建设理论研究，2014（11）.
[5]张仲秀.影响水泥安定性检测结果的因素分析[J].科协论坛（下半月），2008（2）.。
浅谈水泥试验检测操作的控制
量的管理和控制。本文从水泥取样 、 仪 器设备的管理、 试验环境条件、 标 准物质 、 试验操作 、 比对试验等检测环 节出发， 探讨 了控制 水泥检测的几 个重要环节， 对提 高水泥检 测数据的准确性和公 正性， 保证水泥检 测工作的质量具有重要 的意 义。
【 关键词 】 水泥 ； 质量检测 ； 试验操作 ； 质量控制
２ ０ １ ３ 年１ ５ 期
科技 圈向导
◇ 科技论坛◇
浅谈水泥试验检测操作 的控制
岳 淑 霞 （ 郑 州 铁路 豫 鼎 工 程 检 测有 限公 司 河 南 【 摘
郑州
４ ５ ０ ０ ０ ０ ）
要】 水泥质量检验 工作质量水平的高低 直接 关 系到施 工现场水泥材料 的正确使 用和 工程结构的质量 ， 因此 ． 必须加强对检测工作质
在建设工程使用 的众多材料 中． 水泥是最基本 、 最重要 的原材料 ． 也是实验室材料检测 中比较重要的一个检测项 目． 其检测丁作质量 的 高低直接影 响施工现场 中水 泥的正确使用和施工质量 因此 必须认 真检测水泥的质量， 严把质量关 在水泥的物理力学性能检测 中， 因影 响试验结果准确性 的因素众 多． 所 以在 日常检测工作 中必须加强各个 环节 的控制和协调 提高水泥检测数据的准确性 和公正性， 为建筑施工 质量提供可靠的技术参考
一
余物 的质量百分数来表示水泥样品的细度 称取试样需精确到 ０ ． ０ １ ｇ ｏ 由于试验筛在筛析过程 中会被筛析物堵塞筛孑 Ｌ ． 在规定筛析时间的情 况下， 筛孑 Ｌ 堵塞严重 时会影响筛析结果 ． 因此试验筛 每使用 １ ０ ０次后要 用标准样 品重新标定， 当修正系数在 Ｏ ． ８ ０ ～ １ ． ２ Ｏ范 围内时． 可以继续使 用， 超 出范围则应予 以淘汰， 这样才能保证试验结果的准确性 ４ ． ２水泥标准稠度用水量 、 凝结时间、 安定性检验方法及注意事项 ４ ． ２ ． １ 水泥标准稠度用水量的测定方法及注意事项 《 水泥标准稠度用水量 、 凝结 时间 、 安定 性检验方 法｝ （ Ｇ Ｂ ／ Ｔ １ ３ ４ ６ — ２ ０ ０ １ ） 标 准规定． 用 于检测凝结时 间、 安定性 的水 泥净浆应为标准稠度 净浆 所 以标准稠度用水量 的测定一定要准确 ． 因为一旦有误。 就会影 响凝结时间和安定性试验结果的准确性 造 成对水泥质量 的误判． 有可 能导致不合格 的水泥被用于工程． 从而严重影响工程的结构安全 因 此， 标准稠度用水量 的准确测定． 成为凝结 时间和安定性准确测定 的前
水泥安定性检测方法及质量控制措施
Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ： Ｃｅ ｍｅ ｎ ｔ ｉ ｓ ａ ｎ ｉ ｍｐ ｏ ｒ ｔ ａ ｎ ｔ ｐ ａ ｒ ｔ ｏ ｆ ｔ ｈ ｅ ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ， ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ ， ｃ ｅ ｍｅ ｎ ｔ ｐ ｅ ｒ ｆ ｏ ｒ ｍａ ｎ ｃ ｅ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｉ ｓ ｔ ｈ ｅ ｐ ｒ ｅ ｍｉ ｓ ｅ ｏ ｆ ｔ ｈ ｅ ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ， ｔ ｈ ｅ ｓ ｏ ｕ ｎ ｄ ｎ ｅ ｓ ｓ ｉ ｓ ａ ｎ ｉ ｍｐ ｏ ｒ ｔ ａ ｎ ｔ ｉ ｎ ｄ ｉ ｃ ａ ｔ ｏ ｒ ｏ ｆ ｔ ｈ ｅ ｑ ｕ ａ ｌ ｉ ｔ ｙ ｏ ｆ ｃ ｅ ｍｅ ｎ ｔ ｅ ｖ ａ ｌ ｕ ａ ｔ ｉ ｏ ｎ ， ｔ ｈ ｅ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｍｅ ｔ ｈ ｏ ｄ ｏ ｆ ａ ｃ ｃ ｕ ｒ ａ ｔ ｅ ｒ ｅ ｉ ｌ ａ ｂ ｌ ｅ
中图分类号 ：Ｖ４ ４ ８ ． １ ５ 文献标识码 ：Ｂ文章编 号 ：１ ０ ０ ３ ８ ９ ６ ５ （ ２ （ Ｊ １ ６ ） （ Ｊ ５ 一【 】 【 Ｊ １ ９ 一 Ｏ ２
１ 水 泥安定性 的含义
水泥 安定性 ，是指水泥在逐渐硬化 由于体 积膨胀不均
匀 而 导 致 结 构 变 形 后 的稳 定 程 度 ，是 衡 量 水 泥质 量 重 要 指
试饼 是否完好。试饼所 处于 的养 护环境 必须将其温度控 制

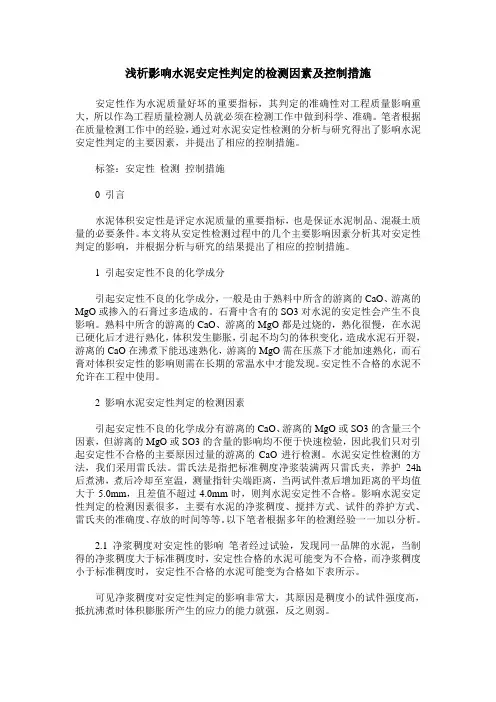

浅析影响水泥安定性判定的检测因素及控制措施
浅析影响水泥安定性判定的检测因素及控制措施安定性作为水泥质量好坏的重要指标，其判定的准确性对工程质量影响重大，所以作為工程质量检测人员就必须在检测工作中做到科学、准确。
笔者根据在质量检测工作中的经验，通过对水泥安定性检测的分析与研究得出了影响水泥安定性判定的主要因素，并提出了相应的控制措施。
标签：安定性检测控制措施0 引言水泥体积安定性是评定水泥质量的重要指标，也是保证水泥制品、混凝土质量的必要条件。
本文将从安定性检测过程中的几个主要影响因素分析其对安定性判定的影响，并根据分析与研究的结果提出了相应的控制措施。
1 引起安定性不良的化学成分引起安定性不良的化学成分，一般是由于熟料中所含的游离的CaO、游离的MgO或掺入的石膏过多造成的。
石膏中含有的SO3对水泥的安定性会产生不良影响。
熟料中所含的游离的CaO、游离的MgO都是过烧的，熟化很慢，在水泥已硬化后才进行熟化，体积发生膨胀，引起不均匀的体积变化，造成水泥石开裂，游离的CaO在沸煮下能迅速熟化，游离的MgO需在压蒸下才能加速熟化，而石膏对体积安定性的影响则需在长期的常温水中才能发现。
安定性不合格的水泥不允许在工程中使用。
2 影响水泥安定性判定的检测因素引起安定性不良的化学成分有游离的CaO、游离的MgO或SO3的含量三个因素，但游离的MgO或SO3的含量的影响均不便于快速检验，因此我们只对引起安定性不合格的主要原因过量的游离的CaO进行检测。
水泥安定性检测的方法，我们采用雷氏法。
雷氏法是指把标准稠度净浆装满两只雷氏夹，养护24h 后煮沸，煮后冷却至室温，测量指针尖端距离，当两试件煮后增加距离的平均值大于5.0mm，且差值不超过4.0mm时，则判水泥安定性不合格。
影响水泥安定性判定的检测因素很多，主要有水泥的净浆稠度、搅拌方式、试件的养护方式、雷氏夹的准确度、存放的时间等等。
以下笔者根据多年的检测经验一一加以分析。
2.1 净浆稠度对安定性的影响笔者经过试验，发现同一品牌的水泥，当制得的净浆稠度大于标准稠度时，安定性合格的水泥可能变为不合格，而净浆稠度小于标准稠度时，安定性不合格的水泥可能变为合格如下表所示。
水泥安定性的检测方法
水泥安定性的检测方法水泥安定性是指水泥在一定条件下的稳定性和持久性，主要包括水泥的凝结硬化性能、抗裂性能和耐久性能。
检测水泥的安定性是非常重要的，可以评估其在不同使用环境下的性能表现，并对其质量进行控制。
下面介绍几种常见的水泥安定性检测方法。
1.凝结硬化性能测试：凝结硬化性能是指水泥在与水反应后能否形成坚实的胶体，并通过干燥和硬化加以巩固。
常见的测试方法有：-良好度测试：通过观察水泥糊化时产生的热量和水化反应的速率来评估水泥凝结硬化性能的好坏。
-方量测试：通过测量水泥浆体的稠度和流动性来评估水泥的可水调性和流动性。
-压剪强度测试：通过测量水泥在一定时间内的抗剪强度来评估水泥胶体的强度和硬化性能。
2.抗裂性能测试：抗裂性能是指水泥在固化后能否有效抵抗内部或外部的应力，避免产生裂缝。
常见的测试方法有：-抗裂性试验：通过施加外力或载荷，如拉伸、弯曲或挤压，来评估水泥材料在不同应力下的抗裂性能。
-弹性模量测试：通过测量水泥材料的弹性模量来评估其在受力时的变形和回复能力，从而判断其抗裂性能。
3.耐久性能测试：耐久性能是指水泥在不同环境条件下长期使用时的稳定性和持久性能。
常见的测试方法有：-梅泄水试验：通过浸泡水泥试块之后测量其尺寸变化，来评估水泥的耐久性能和抗渗透性能。
-性能指标测试：通过测量水泥试块的吸水率、饱和系数、氯离子迁移系数等指标来评估水泥的耐久性能和抗腐蚀性能。
-冻融循环试验：通过将水泥试块暴露在冻融环境下反复循环，来评估水泥的抗冻融性能和耐久性能。
此外，还有一些新兴的检测方法可以用于评估水泥的安定性，如纳米材料测试、微观结构分析和电子显微镜观察等。
这些方法可以提供更为详细和准确的水泥安定性信息。
综上所述，水泥安定性的检测方法涵盖了凝结硬化性能、抗裂性能和耐久性能这三个方面。
通过合理选择和组合这些测试方法，可以全面评估水泥在不同应用条件下的性能表现，从而保证水泥的质量和稳定性。

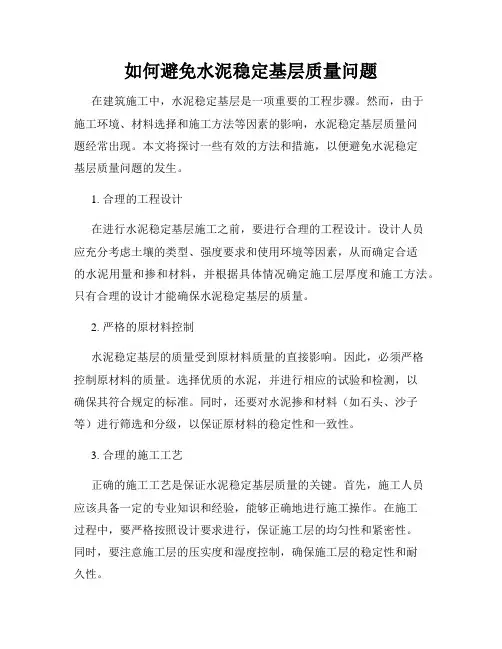

如何避免水泥稳定基层质量问题
如何避免水泥稳定基层质量问题在建筑施工中，水泥稳定基层是一项重要的工程步骤。
然而，由于施工环境、材料选择和施工方法等因素的影响，水泥稳定基层质量问题经常出现。
本文将探讨一些有效的方法和措施，以便避免水泥稳定基层质量问题的发生。
1. 合理的工程设计在进行水泥稳定基层施工之前，要进行合理的工程设计。
设计人员应充分考虑土壤的类型、强度要求和使用环境等因素，从而确定合适的水泥用量和掺和材料，并根据具体情况确定施工层厚度和施工方法。
只有合理的设计才能确保水泥稳定基层的质量。
2. 严格的原材料控制水泥稳定基层的质量受到原材料质量的直接影响。
因此，必须严格控制原材料的质量。
选择优质的水泥，并进行相应的试验和检测，以确保其符合规定的标准。
同时，还要对水泥掺和材料（如石头、沙子等）进行筛选和分级，以保证原材料的稳定性和一致性。
3. 合理的施工工艺正确的施工工艺是保证水泥稳定基层质量的关键。
首先，施工人员应该具备一定的专业知识和经验，能够正确地进行施工操作。
在施工过程中，要严格按照设计要求进行，保证施工层的均匀性和紧密性。
同时，要注意施工层的压实度和湿度控制，确保施工层的稳定性和耐久性。
4. 定期的质量检测为了及时发现和解决水泥稳定基层质量问题，需要进行定期的质量检测。
可以通过采集样品进行实验室测试，评估基层的强度和稳定性。
同时，还可以利用无损检测技术（如动力触探、回弹法等）对基层质量进行评估。
这样可以在施工过程中及时发现问题，并采取相应的措施进行修复。
5. 环境保护和施工管理在进行水泥稳定基层施工时，还要注重环境保护和施工管理。
施工现场要保持干净整洁，避免杂物和污染物对基层质量的影响。
同时，要加强对施工人员的培训和管理，确保施工操作的规范性和质量的可控性。
综上所述，水泥稳定基层质量问题的发生可以通过合理的工程设计、严格的原材料控制、合理的施工工艺、定期的质量检测以及环境保护和施工管理等多种手段来有效避免。
只有在全面考虑和实施这些措施的基础上，才能确保水泥稳定基层的质量和使用效果。

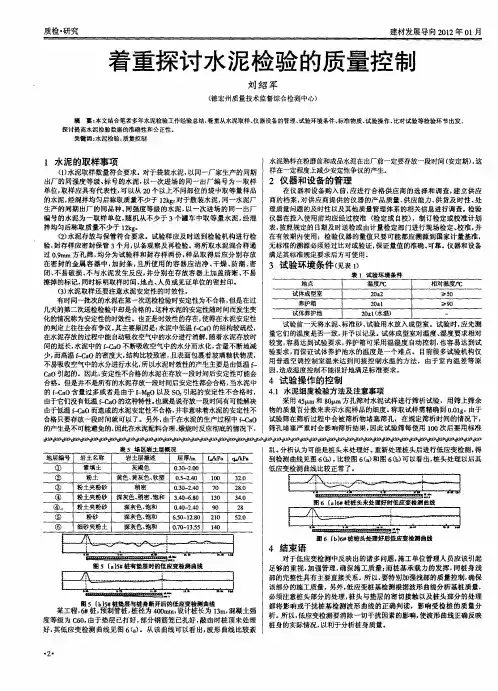

着重探讨水泥检验的质量控制
建材发展导向 ２ １ ０ ２年 ０ 月 １
着重探讨 水 泥检验 的质 量控 制
刘 绍 军
（ 德宏州质量技术监督综合检测 中心）
摘 要： 本文结合笔者多年水泥检验工作经验总结， 重从水泥取样 、 器设备的管理 、 着 仪 试验环境条件 、 标准物质 、 试验操作 、 比对试验等检验环节 出发 探讨提高水泥检验数据 的准确性和公正性。
关键词 ： 水泥检验 ： 质量控制
水泥熟料在粉磨前和成品水泥在出厂前一定要存放一段时间 （ 安定期） 这 ， 样在一定程度上减少安定性争议的产生。 （） １水泥取样数量符合要求。 对于袋装水泥， 以同一厂家生产的 同期 出厂 的同强度 等级、 号的水泥 ， 标 以一次进场的 同一 出厂 编号为 一取 样 ２ 仪器 和设备 的管理 单位， 取样应具有代表性， 以从 ２ 个以上不同部位的袋中取等量样品 可 ０ 在仪器和设备购入前 ， 应进行 合格 供应商 的选 择和调查 ， 立供应 建 的水泥， 经混拌均匀后称取质量不少于 １ｋ； 于散装水 泥， ２ｇ对 同一水泥厂 商的档案 ， 对供应 商提供 的仪器 的产品质量 、 供应 能力、 供货及 时性、 处 生产 的同期出厂 的同品种 、 同强度 等级 的水泥， 以一次进 场的 同一 出厂 理质 量问题 的及时性以及 其他质量管理体系的相 关信息进行调查。 检验 编号 的水 泥为一取样单位 ， 随机从 不少 于 ３个罐车中取等量 水泥 ， 混 仪器在投入 使用前均应经过校准 （ 经 检定或 自校） ，制订检定或校准计划 拌均匀后称取质量不少于 １ 。 ２ 表， 按照规定的 日期及时送检或由计量检定部门进行现场检定、 校准 ， 并 （ 水泥 存放与保管符合要求。试验样 应及 时送到 检验机构进行检 在有效期 内使用 ；检验仪器的量值只要可能都应溯源到国家计量基准 ， ２ ） 验， 封存样应密封保管 ３ 个月， 以备观察及再检验。 将所取水泥混合样通 无标准 的溯源必须经过比对或验证， 保证量值 的准确 、 可靠 。 仪器和设备 过０ｍ ． ｍ方孔筛 ， 分为试验样和封存样两份 ， 品取得后应分 别存 放 满足其标准规定要求后方可使用 。 ９ 均 样 在密封 的金属容器 中， 加封条 ， 且所使用 的容器应洁 净 、 干燥 、 防潮 、 密 ３ 试验 环境条 件 （ 见表１ ） 闭、 不易破损 、 不与水泥发生 反应 ， 并分别在存放容器上加盖 清晰 、 易 不 表 １ 试验环境 条件 擦掉的标记 ， 同时标 明取样时间、 地点 、 人员或见证单位的密封 印。 地点 温度代 相对温度代 （） ３ 水泥取样还要注意水泥安定性的时效性。 试体成型室 ２± ０２ ≥５ ０ 有时同～批次的水泥在第一次送检检验时安定性 为不合格 ， 但是在过 养护箱 ２± ｏｌ ≥９ ０ 几天 的第二次送检检验 中却是合格的。 这种水泥 的安定性 随时间而发生变 试体养护池 ２± （ ０ ｌ水温） 化的情况称为安定性的时效性 。也正是时效性的存在 ， 使得在水泥安定性 试验前一天将水泥、 标准砂、 试验用水放入成型室 。试验时 ， 应先测 的判定上往往会有争议。 其主要原因是： 水泥中低温 ｆ ０的结构较疏松， ａ 量它们的温度是否一致 ， 并予 以记录 。 试体成型室对温度、 湿度 要求相对 在水泥存放的过程中能 自 动吸收空气中的水分进行消解 ， 随着水泥存放时 较宽， 易达到试验要求， 容 养护箱可采用温湿度 自动控制 ， 也容易达到试 间的延长， 水泥中的 ｆ ａ ０不断吸收空气中的水分而水化 ， 含量不断地减 验要求， 而保证试体养护池水的温度是一个难点 。目前很多试验机构仅 少， 而高温 ｆ ａ ０的密度大 ， 结构比较致密 ， 且表面包裹着玻璃釉状物质， 用 普通空调控制室温来达到 间接控 制水温 的方法 ，由于室 内温 差等原 不易吸收空气中的水分进行水化， 所以水泥时效性的产生主要是由低温 ｆ － 因， 造成温度控制不能很好地满足标准要求。 Ｃ Ｏ引起的。因此， ａ 安定性不合格的水泥在存放一段时间后安定性可能会 ４ 试验 操作 的控制 合格。但是并不是所有的水泥存放一段时间后安定性都会合格， 当水泥 中 ． 的ｆ ａ － Ｏ含量过多或者是 由于 ｆ 以及 ｓ 引起 的安定 性不合 格时， ４１水泥细度检验 方法及注意事项 ｃ ＿ Ｍ 采用 ４ ５ ｍ和 ８ １ ０ ｍ方孔筛对水泥试样进行筛析试验 ，用筛上筛余 ￣ 由于它们没有低温 ｆＣ ０的这种特性。 －ａ 也就是说存放一段时间有可能解决 由于低温 ｆ ０而造成的水泥安定性不合格， ａ 并非意味着水泥的安定性不 物 的质量百分数来表示水泥样 品的细度 。 称取试样需精确到 Ｏ ｌ。 ． ｇ 由于 Ｏ 合格只要存放一段时间就可以了。另外 ， 由于在水泥的生产过程 中 ｆｃ ０ － ａ 试验筛在筛析过程 中会被筛析物堵塞筛孔 ，在规定筛析时间的情况下 ， 的产生是不可能避免的， 因此在水泥配料合理、 煅烧时反应彻底的情况下， 筛孔堵塞严重时会影响筛析结果 ， 因此试验筛每使用 １０ ０ 次后要用标准
简述水泥安定性检测方法及质量控制措施
简述水泥安定性检测方法及质量控制措施摘要：在当前建筑工程中，会涉及多种多样的施工材料，这些材料质量的好坏能够直接影响到工程建设的稳定性和安全性，因此，相关施工单位在项目实施开展过程中，就要对材料质量加大检测管控力度，尤其是要采取正确的检测方法着重检测水泥安定性，确保其达到一定的设计规范要求，这样才能保证工程施工的顺利开展。
本文也会针对检测水泥质量的具体技术应用要点进行着重分析，并结合其安定性检测方法提出相应的质量控制措施，以便有关人士参考。
关键词：水泥安定性；检测方法；质量控制；措施探讨水泥安定性是衡量水泥质量的关键指标之一，其是指水泥在逐渐硬化后由于自身体积膨胀不均匀而导致结构变形后的稳定程度。
若是水泥安定性较差，势必会影响工程的建设质量，导致裂缝问题的产生因此，要想避免这种情况的发生，就要在对水泥质量进行检测时，对其安定性检测给予相应的重视，选择适宜的检测技术，并对影响水泥安定性的具体原因进行深入分析，这样才能根据分析结果制定出行之有效的质量控制措施，从而更好地提高水泥应用性能，满足建筑工程施工建设需求。
1.水泥质量检测技术应用要点分析1.1科学取样水泥是建筑工程施工中最为常见，也是应用量最多的施工材料之一，在对其进行质量检测时，首要任务就是要确保取样的准确性和针对性，具体可以从以下几个方面入手：第一，在首次取样时，应严格按照相关规范要求进行取样，尽可能采取正确的取样方法从材料不同部位进行随机取样，这样才能确保检测结果的准确性，避免因取样不合理而导致最终检测结果误差越来越大，进而影响到工程的建设质量；第二，在采样过程中，要对取样数量进行明确，以免采样数量较少，不仅会影响检测结果的精确度，而且还会误导质量管理人员，使其无法对该批材料整体质量给予科学准确地判断，这在一定程度上就会给工程后期建设埋下一定的安全隐患。
因此，要想避免这种情况的发生，取样工作人员就要严格遵守相关规定开展取样工作[1]。
1.2具备一定的外部环境条件基于水泥的特殊性，其质量与性能经常会因为外界温度变化以及环境湿度变化等而发生相应的改变。
水泥的质量保证措施
水泥的质量保证措施1、水泥质量保证措施（1）、水泥出厂质量合格证的验收：水泥出厂质量合格证应由生产厂家的质量部门提供使用单位，作为证明起产品质量性能的依据，生产厂家应在水泥发生日起7天内寄发并在32天内补报28天强度。
资料员应及时催要和验收。
水泥出厂质量合格证中应含品种、安定性、实验标号、出厂日期、抗压强度、抗拆强度、安定性、实验标号等项内容和性能指标，各项应填写齐全，不得错漏。
（2）、进场水泥的外观检查：水泥袋应清楚标明工厂名称、生产许可证编号、品种、名称、代号、标号、包装、年月日和编号。
抽查水泥的重量是否符合规定要求。
进场水泥应查看是否受潮、结块、混入杂质或不同品种、标号的水泥混在一起，检查合格后方能入库贮存。
（3）、水泥的复试：水泥进场后应在同一水泥厂、同标号、同品种、同一生产时间、同一进场日期的水泥，散装水泥500吨为一验收批，每验收一批取样一组、数量12公斤，到实验室进行复试。
（4）、水泥使用时应注意：水泥出厂质量合格证应有生产厂家质量部门的盖章；生产厂家的水泥28天强度补单不能缺少；水泥复检报告不能缺少，报告应用实验编号，要有明确结论，签章齐全；一定要看实验报告中的各项目的实测数值是否符合规范规定的标准值；注意水泥的有效期，一般为三个月，过期必须做复试，连续施工的工期相邻两次水泥实验的时间不超过起有效期，如水泥质量有问题，根据实验报告的数据可降级使用，但须经有关技术负责人批准，签字后方可使用，水泥出厂合格证和实验报告按规定不能缺少并能与实际使用的水泥批次相符合。
2、钢材质量保证措施（1）、钢筋出厂质量合格证的验收：钢筋产品合格证由钢筋厂家质量检验部门提供给用户单位，用以证明其产品质量已达到的各项规定指标。
其内容包括：钢种、规格、数量、机械性能（屈服点、抗拉强度、冷弯、伸延率）、化学成分的数据及结论、出厂日期、检验部门印章、合格证的编号、合格证要求填写齐全，不得漏填或填错。
同时须填明批量，如批量较大时，提供的出厂证又少，可做复议件备查，并应注明原件证号存放处。
混凝土建筑材料试验检测及质量控制措施
混凝土建筑材料试验检测及质量控制措施摘要：在保证工程整体施工质量的前提下，如果混凝土材料质量不过关，将对建筑物的安全、美观等产生较大影响，严重时甚至会缩短建筑物使用寿命。
为此，必须重视混凝土建筑材料试验检测与质量控制工作，采取有效的检测与控制措施，以保证混凝土建筑材料质量符合要求。
关键词：混凝土建筑材料；实验检测；质量控制一、混凝土建筑材料试验检测的内容（一）抗压性检测混凝土的原材料包括水泥、集料、掺合料、外加剂和水等。
不同原材料的自身质量以及混凝土的配合设计等，都会影响混凝土的质量。
通过对原材料质量的控制，才能经过相关的施工工序使其成为强度、承载力等满足要求的建筑结构主体。
目前，建筑工程普遍采用的质量控制形式，即在施工前抽样检测原材料，施工中和施工后对主体结构进行现场检测。
建筑工程中混凝土主体结构所体现的主要作用参数是抗压强度。
施工前采用合理的采样方法，采集施工中使用的混凝土拌合物，进行抗压性试验检测，就可以确定混凝土质量是否符合要求。
在此基础上，结合其他方法检测混凝土结构中混凝土的抗压强度，其中，比较典型的是回弹法检测、超声回弹综合法检测和钻芯法检测。
钻芯法是目前各种检测方法中准确度较高的一种方法，但它会永久破坏混凝土结构；回弹法检测效率高，在实际工程中应用较多；超声回弹综合法是在回弹法的基础上进一步进行超声波分析，从而提高对结构混凝土强度判定结果的准确性。
混凝土性能检测具体选用哪种方法，可根据工程检测要求及具备的检测条件确定。
（二）密实度检测密实度是混凝土的一个重要性能参数，决定着混凝土结构的承载能力。
如果混凝土密实度不合格，将直接影响建筑结构的强度和稳定性，容易造成投入使用后的结构安全性问题。
因此，在施工前还需要做好混凝土的密实度检测工作，具体可采用以下几种方法：1、弹性波检测法；利用声波进行检测，如果材料有孔洞、裂缝等缺陷，将引起声波变化，进而判断其密实度是否合格。
2、热图检测技术；属于无损检测技术，灵敏度较高，能有效发现混凝土的内部缺陷。
水泥安定性的检测方法
水泥安定性的检测方法水泥作为建筑材料中的重要组成部分，其质量稳定性对建筑结构的安全和持久性具有重要影响。
因此，对水泥的安定性进行准确的检测是非常必要的。
本文将介绍水泥安定性的检测方法，以帮助大家更好地了解水泥质量的评估和监控。
首先，水泥的安定性可以通过几种常见的方法来进行检测。
其中，最常见的方法之一是使用细度检测仪进行筛分试验。
这种方法通过对水泥颗粒的大小进行筛分，来评估水泥的颗粒分布情况，从而判断其安定性。
此外，还可以通过液体比表面积法、比重法以及X射线衍射法等方法来进行水泥安定性的检测。
其次，水泥的安定性检测需要注意一些关键的操作步骤。
在进行细度检测时，需要严格按照标准操作程序进行，确保筛分试验的准确性和可靠性。
在使用液体比表面积法和比重法时，需要注意样品的制备和处理，以及仪器的校准和操作规范。
在进行X射线衍射法检测时，需要严格控制样品的制备和测试条件，以确保测试结果的准确性。
此外，水泥安定性的检测结果需要进行合理的解读和分析。
在进行安定性检测时，需要根据具体的工程要求和使用环境，对测试结果进行科学的分析和评价。
通过对水泥安定性的检测结果进行合理的解读，可以为工程设计和施工提供重要的参考依据，保障建筑结构的安全和稳定。
总的来说，水泥安定性的检测方法是多样的，需要根据具体的情况选择合适的方法进行检测。
在进行检测时，需要严格按照标准操作程序进行，确保测试结果的准确性和可靠性。
通过对水泥安定性检测结果的合理解读和分析，可以为建筑工程提供重要的技术支持，保障建筑结构的安全和持久性。
希望本文介绍的水泥安定性检测方法对大家有所帮助，谢谢阅读！。
