超大型自航自升式海上风电安装船关键设计与建造技术中国航海学会
自升式海上风机安装平台桩腿升降系统设计
自升式海上风机安装平台桩腿升降系统设计作者：唐蔚平裘继承薛雷刚来源：《广东造船》2014年第05期摘要：本文主要介绍自升式平台桩腿升降系统形式，分析海上风机安装平台的特点，优先选择和设计一种适用风电安装平台使用的升降系统。
关键词：海上风机安装；自升式；升降系统中图分类号：TK89 文献标识码：A1 前言海上风电在上世纪90年代初率先从欧洲起步，我国的海上风电发展则相对较晚，直到2007年，我国海上风电示范项目才建成发电，随后发展速度也十分缓慢。
但随着海上风电上网电价的明确，特别是国家能源局最新规划的出台：到2020年，海上风电装机容量将达到 30 MW。
海上风电工程将迎来新的发展机遇，开展关键技术研究和开发显得非常必要和迫切。
2 自升式平台桩腿升降系统形式自升式平台桩腿升降系统，用于桩腿插入海底并支撑起平台离开海平面一定高度，进行各种作业。
其主要形式有液压顶升式和齿轮齿条式。
2.1 液压顶升式液压顶升式桩腿升降装置，由液压驱动系统提供动力，确保桩腿能够克服泥土、砂石等带来的阻力和升降平台自身的重力，将桩腿插入（拔离）海床以及升降整个平台。
平台桩腿在工作过程中需运行平稳，无卡死现象；插桩（拔桩）过程中，液压执行机构需满足一定节距的行程要求；系统设计为自锁式桩腿液压升降系统，在各种工作及非工作状态下，系统可实现自锁；通过操作计算机或中央控制台，完成平台的升降作业。
2.2 齿轮齿条式齿轮齿条式桩腿升降装置，由动力驱动系统、动力传递系统（主要包括齿轮齿条及相应的减速机构）和平台升降控制系统三大部分组成。
该系统是在平台适当位置的桩腿上设置一定数量的齿条，并对应在每根齿条上安装几个小齿轮，齿条及其对应的小齿轮数量根据所要求的举升能力和平台总体要求加以确定。
动力通过桩边马达驱动齿轮减速箱，然后传递给与齿条啮合的小齿轮，从而带动平台的升降。
齿轮齿条式升降系统的最大优点是具有升降速度快、操作简单和易对井位。
3 国外自升式平台桩腿升降系统简介3.1 英国“Resolution”安装船由英国五月花能源公司设计、我国山海关造船厂承建的“果敢”号安装船，是第一艘专为海上风电场基础施工及风力发电机安装而建造的海洋工程船。
深远海风力发电技术的现状和难题(上)
深远海风力发电技术的现状和难题（上）导读海上风电由于具有风能稳定、密度大等优点，在世界范围内已逐渐发展成为风力发电的重要形式。
在深远海域，风能资源更丰富，风湍流强度与海面粗糙度较近海更小，因此深远海域海上风电技术的研究和开发成为了当今海上风电发展的新趋势，其作为风电技术的制高点，正在成为海上风电产业众多参与方追捧的热点。
英国、丹麦、德国等海上风电技术领先国家已纷纷将海上风电的研究方向投向深远海领域。
在我国，由于近海海域日益紧张，同时，深远海域风电场的建设和运行对于海洋、渔业、军事、海事通航以及城市居民等利益相关方的不利影响相对更小，长远来看，海上风力发电从潮间带和近海走向深海远岸将是必然趋势。
深远海风力发电发展现状[!国际发展现状____________________________________________________________近年来，随着全球海上风电逐步向深海、远海进发，浮式海上风电技术作为新一代海上风电技术，获得了业内的广泛关注。
在深远海风电开发方面欧洲仍处于领先地位，英国、德国等海上风电大国均积极发展和布局深远海项目。
根据相关预测，2025年欧洲远海风电（离岸距离大于70千米）装机将达到IOOo万千瓦。
从欧洲的开发经验来看，深远海风电发展呈现设备大型化、风场规模化的趋势，多种类型的漂浮式风场也逐步进入商业运行示范阶段。
2017年，全球首座商业化运行的苏格兰HyWind浮式海上风电场正式投用，装机30兆瓦，其平均容量系数甚至高于英国其他海上风电场，这也成为浮式海上风电技术大规模应用的开端。
图1Hywind海上浮式风电场据初步了解，英国计划到2030年安装40GW海上风电，大力发展浮式海上风电，2023年英国在建水深最深的风场正是浮式项目，水深达67米。
英国北海HornSeaProjeCtOne项目采用174台西门子歌美飒7兆瓦机组，装机121.8万千瓦，离岸120千米，水深23~37米，首台机组2019年2月并网，该项目为目前世界最大的在建海上风电项目；同一海域HOrnSeaPrOjeCtTWO项目处于前期阶段，采用165台西门子歌美飒8兆瓦机组，装机132万千瓦，平均离岸距离89千米。
海上施工之起重船
引用海上施工之起重船钻井工程技术2009-10-28 11:48:35 阅读341 评论1 字号：大中小引用南沙的海上施工之起重船起重船用于水上起重作业的工程船舶，又称浮吊、浮式起重机，多为非自航式，也有自航式。
船上起重设备有旋转式和固定式。
自航旋转式起重船用于调迁频繁的工地，一般配有副钩，吊杆可以变幅。
固定式起重船一般用于吊重大件货物，配有副钩，起升高度和幅度依作业需要而定。
一般起升高度可达80米，幅度可达30米，可以变幅。
有的吊杆可以放倒，便于拖带。
船舶移位时用绞机移动船体。
“蓝鲸”号7500吨全旋转起重船“蓝鲸”号7500吨级全回转起吊船，全长241米，宽50米，型深20.4米，相当于一个足球场的面积，高度超过7层楼；总吨64110吨，起重吊梁高98.1米，最大起重能力7500吨。
它既可以将吊具深入水下150米,又可以将重物提升到水上125米。
它的一大特点就是起重臂可以放倒或旋转,十分灵活。
由于海上环境瞬息即变,普通的固定臂式起重机因其起重臂不能放倒,遇上恶劣的海况,起重臂常会变形损坏或折断。
7500吨全回转浮吊的诞生,就能自如对付恶劣环境,大大扩展了我国海事工程和求助打捞事业可涉猎的海域。
蓝鲸号起重船也可兼做大型大跨距桥梁预制件吊装、打捞及水上重大件吊装之用。
“蓝鲸”顶点最高130米，相当于40多层楼高，最高起重高度可达110米；整个浮吊船可同时容纳300人食宿作业，并设有直升机停机坪，自航速度达到11个节级。
从设计到制造完成只用了两年半左右的时间，至少有10项独创的技术在“蓝鲸”上实施应用。
7500T全回转浮吊的十大特点一、可自航，航速达11km。
除了除了主推进器外，同时还有艏侧推和艉侧推各一套。
转向灵活。
二、起重机臂架采用了80公斤级高强度钢板焊接的桁架结构，屈服强度为685Mpa。
三、旋转支承采用双层圆筒体结构。
筒体直径35m。
回转支承为四排滚轮式，用耐压橡胶块和精确工使其均匀承载。
中国《超级工程》和《大国重器》介绍
中国《超级工程》第一集：港珠澳大桥这是中国建设史上里程最长、投资最多、施工难度最大的跨海桥梁，这是由33根航母般巨大的沉管打造的世界上最长的海底隧道，这是最巧妙的东西人工岛修筑方案，港珠澳大桥的建造备受瞩目。
它将连起世界最具活力经济区，对香港、澳门、珠海三地经济社会一体化意义深远。
看不见的危险复杂的海床结构，恶劣的自然环境，超长的跨海距离，工程师们要挑战海上建桥的极限。
伶仃洋上的每一次台风、巨浪、地震甚至是海水侵蚀对它来说都是一次致命的威胁。
这里是世界上最繁忙的水道与航道之一，抵抗过往船只的撞击，保证航空的安全是工程师们必须接下的挑战。
它，改变生活为了航空的安全，桥梁的高度必须有所限制，而且一段深海航道也不够条件来修建大桥，工程师们提出了一个大胆而疯狂的想法：修建东西人工岛，联通跨海大桥与海底隧道。
港珠澳大桥势必会改变三地生活，香港会加快发展的脚步，澳门会走出来，珠海亦将面临更广阔的世界。
第二集：上海中心大厦这是一个关于上海的梦想，一个二十年前便开始的计划。
632米，这是中国人第一次把建筑造到600米以上，它也是世界最高的绿色超级摩天大楼。
这是工程师们关于垂直城市的大胆想象，第一次在超高层建筑中使用双层玻璃幕墙，打造东方“空中花园”，创造更为环保、舒适的未来空间。
Gensler事务所的“龙型”方案从全世界19个顶尖设计方案中脱颖而出，他们从哲学“极限”观念出发，打造大厦的愿景：“中国，永恒的未来”。
该设计首次将开放式花园引入高层建筑，19种绿色技术实现最高绿色大厦的梦想，解决摩天大楼20多年来造价高、能耗大等一系列负面效应。
它是未来的上海新地标。
关键词一：空中花园Gensler的设计师们将陆家嘴核心区域的开放式花园搬进摩天大楼之中，第一次在超高层建筑中使用双层玻璃幕墙保证了功能的实现，十多层做一次隔断，形成一个高挑、通透的中庭空间，这个空间集写字楼、酒店、零售、娱乐功能于一体，让人们尽享宽敞、舒适、悠闲的高空花园生活。

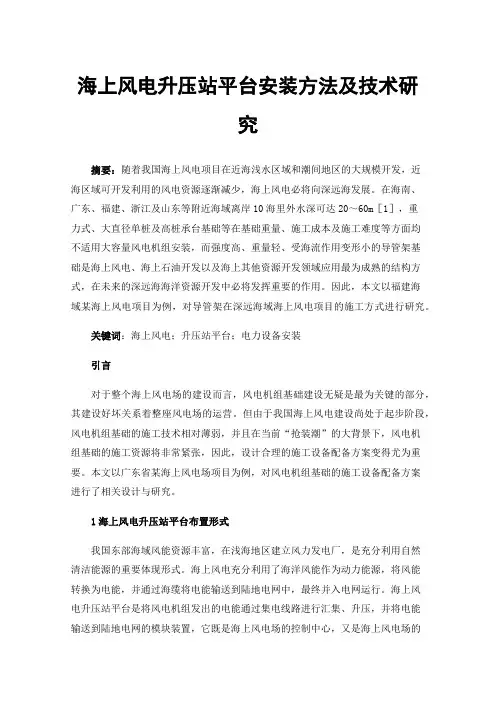

海上风电升压站平台安装方法及技术研究
