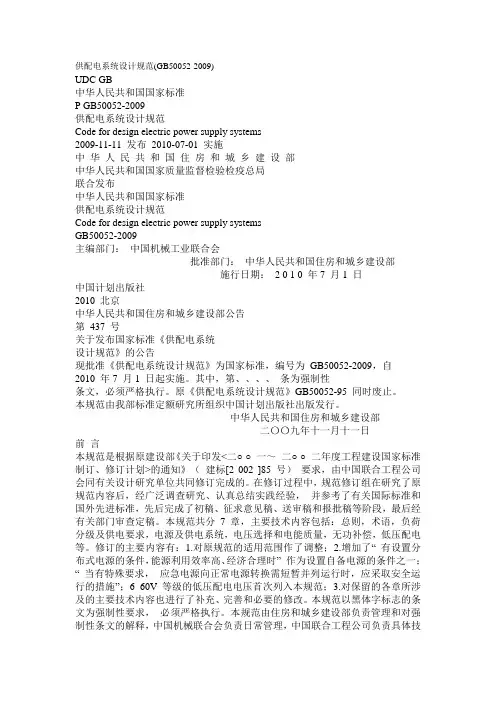

供配电系统设计规范(GB50052-2009)UDC GB中华人民共和国国家标准P GB50052-2009供配电系统设计规范Code for design electric power supply systems2009-11-11 发布2010-07-01 实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准供配电系统设计规范Code for design electric power supply systemsGB50052-2009主编部门：中国机械工业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 0 年7 月1 日中国计划出版社2010 北京中华人民共和国住房和城乡建设部公告第437 号关于发布国家标准《供配电系统设计规范》的公告现批准《供配电系统设计规范》为国家标准，编号为GB50052-2009，自2010 年7 月1 日起实施。
其中，第3.0.1、3.0.2、3.0.3、3.0.9、4.0.2 条为强制性条文，必须严格执行。
原《供配电系统设计规范》GB50052-95 同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇九年十一月十一日前言本规范是根据原建设部《关于印发<二○ ○ 一～二○ ○ 二年度工程建设国家标准制订、修订计划>的通知》（建标[2 002 ]85 号）要求，由中国联合工程公司会同有关设计研究单位共同修订完成的。
在修订过程中，规范修订组在研究了原规范内容后，经广泛调查研究、认真总结实践经验，并参考了有关国际标准和国外先进标准，先后完成了初稿、征求意见稿、送审稿和报批稿等阶段，最后经有关部门审查定稿。
本规范共分7 章，主要技术内容包括：总则，术语，负荷分级及供电要求，电源及供电系统，电压选择和电能质量，无功补偿，低压配电等。
修订的主要内容有：1.对原规范的适用范围作了调整；2.增加了“ 有设置分布式电源的条件，能源利用效率高、经济合理时” 作为设置自备电源的条件之一；“ 当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施”；6 60V 等级的低压配电电压首次列入本规范；3.对保留的各章所涉及的主要技术内容也进行了补充、完善和必要的修改。
完整版供配电系统设计规范
《供配电系统设计规范》《供配电系统设计规范》GB 5 0 0 5 2 / 9 5第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：1．中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。

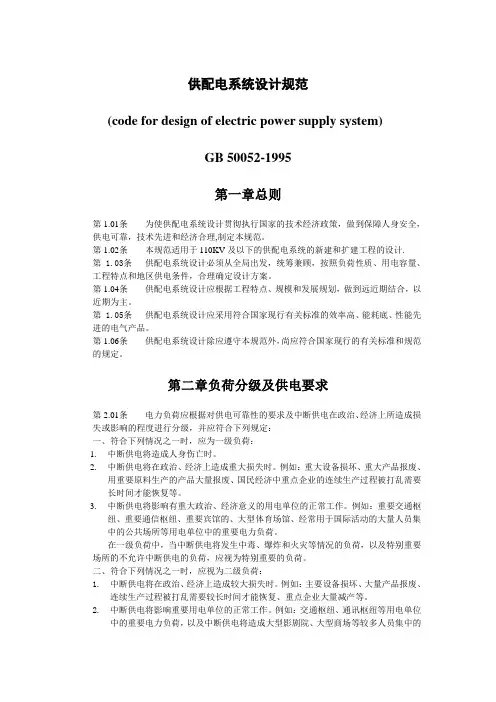

供配电系统设计规范(GB50052-1995)
供配电系统设计规范(code for design of electric power supply system)GB 50052-1995第一章总则第 1.01条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理,制定本规范。
第 1.02条本规范适用于110KV及以下的供配电系统的新建和扩建工程的设计.第 1.03条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第 1.04条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第 1.05条供配电系统设计应采用符合国家现行有关标准的效率高、能耗底、性能先进的电气产品。
第 1.06条供配电系统设计除应遵守本规范外，尚应符合国家现行的有关标准和规范的规定。
第二章负荷分级及供电要求第 2.01条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆的、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应视为二级负荷：1.中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需要较长时间才能恢复、重点企业大量减产等。
2.中断供电将影响重要用电单位的正常工作。
供配电系统设计规范_GB50052_2024

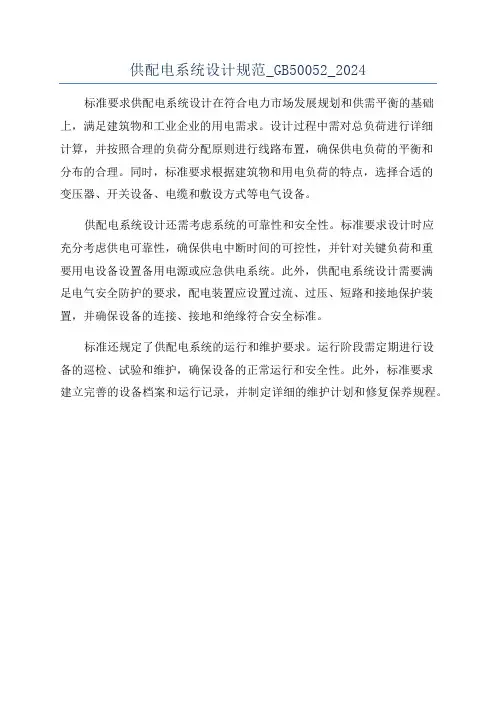

供配电系统设计规范_GB50052_2024
标准要求供配电系统设计在符合电力市场发展规划和供需平衡的基础上，满足建筑物和工业企业的用电需求。
设计过程中需对总负荷进行详细
计算，并按照合理的负荷分配原则进行线路布置，确保供电负荷的平衡和
分布的合理。
同时，标准要求根据建筑物和用电负荷的特点，选择合适的
变压器、开关设备、电缆和敷设方式等电气设备。
供配电系统设计还需考虑系统的可靠性和安全性。
标准要求设计时应
充分考虑供电可靠性，确保供电中断时间的可控性，并针对关键负荷和重
要用电设备设置备用电源或应急供电系统。
此外，供配电系统设计需要满
足电气安全防护的要求，配电装置应设置过流、过压、短路和接地保护装置，并确保设备的连接、接地和绝缘符合安全标准。
标准还规定了供配电系统的运行和维护要求。
运行阶段需定期进行设
备的巡检、试验和维护，确保设备的正常运行和安全性。
此外，标准要求
建立完善的设备档案和运行记录，并制定详细的维护计划和修复保养规程。
供配电系统设计规范
供配电系统设计规范(GB50052-2009)UDC GB中华人民共和国国家标准P GB50052-2009供配电系统设计规范Code for design electric power supply systems2009-11-11 发布2010-07-01 实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准供配电系统设计规范Code for design electric power supply systemsGB50052-2009主编部门：中国机械工业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 0 年7 月1 日中国计划出版社2010 北京中华人民共和国住房和城乡建设部公告第437 号关于发布国家标准《供配电系统设计规范》的公告现批准《供配电系统设计规范》为国家标准，编号为GB50052-2009，自2010 年7 月1 日起实施。
其中，第、、、、条为强制性条文，必须严格执行。
原《供配电系统设计规范》GB50052-95 同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇九年十一月十一日前言本规范是根据原建设部《关于印发<二○ ○ 一～二○ ○ 二年度工程建设国家标准制订、修订计划>的通知》（建标[2 002 ]85 号）要求，由中国联合工程公司会同有关设计研究单位共同修订完成的。
在修订过程中，规范修订组在研究了原规范内容后，经广泛调查研究、认真总结实践经验，并参考了有关国际标准和国外先进标准，先后完成了初稿、征求意见稿、送审稿和报批稿等阶段，最后经有关部门审查定稿。
本规范共分7 章，主要技术内容包括：总则，术语，负荷分级及供电要求，电源及供电系统，电压选择和电能质量，无功补偿，低压配电等。
修订的主要内容有：1.对原规范的适用范围作了调整；2.增加了“ 有设置分布式电源的条件，能源利用效率高、经济合理时” 作为设置自备电源的条件之一；“ 当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施”；6 60V 等级的低压配电电压首次列入本规范；3.对保留的各章所涉及的主要技术内容也进行了补充、完善和必要的修改。
供配电系统设计规范GB50052009

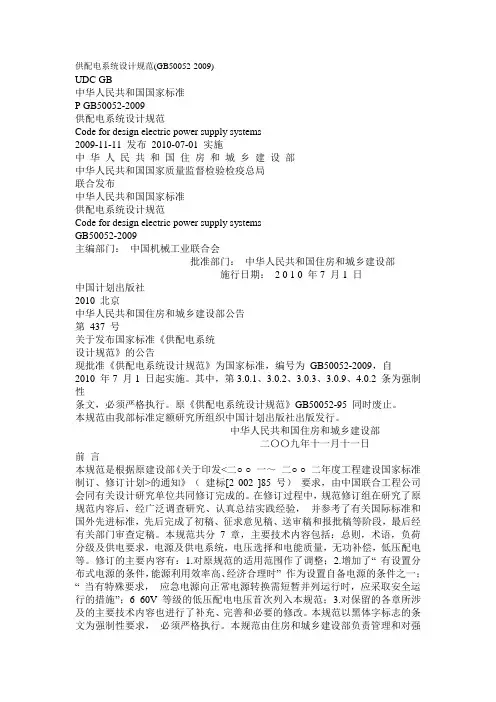

供配电系统设计规范(GB50052-2009)UDC GB中华人民共和国国家标准P GB50052-2009供配电系统设计规范Code for design electric power supply systems2009-11-11 发布2010-07-01 实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准供配电系统设计规范Code for design electric power supply systemsGB50052-2009主编部门：中国机械工业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 0 年7 月1 日中国计划出版社2010 北京中华人民共和国住房和城乡建设部公告第437 号关于发布国家标准《供配电系统设计规范》的公告现批准《供配电系统设计规范》为国家标准，编号为GB50052-2009，自2010 年7 月1 日起实施。
其中，第3.0.1、3.0.2、3.0.3、3.0.9、4.0.2 条为强制性条文，必须严格执行。
原《供配电系统设计规范》GB50052-95 同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇九年十一月十一日前言本规范是根据原建设部《关于印发<二○ ○ 一～二○ ○ 二年度工程建设国家标准制订、修订计划>的通知》（建标[2 002 ]85 号）要求，由中国联合工程公司会同有关设计研究单位共同修订完成的。
在修订过程中，规范修订组在研究了原规范内容后，经广泛调查研究、认真总结实践经验，并参考了有关国际标准和国外先进标准，先后完成了初稿、征求意见稿、送审稿和报批稿等阶段，最后经有关部门审查定稿。
本规范共分7 章，主要技术内容包括：总则，术语，负荷分级及供电要求，电源及供电系统，电压选择和电能质量，无功补偿，低压配电等。
修订的主要内容有：1.对原规范的适用范围作了调整；2.增加了“ 有设置分布式电源的条件，能源利用效率高、经济合理时” 作为设置自备电源的条件之一；“ 当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施”；6 60V 等级的低压配电电压首次列入本规范；3.对保留的各章所涉及的主要技术内容也进行了补充、完善和必要的修改。
GB50052-95《供配电系统设计规范
《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。
２．中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
供配电系统设计规范
供配电系统设计规范电力供配系统是建筑电气工程中的重要部分，设计规范的制定对于确保电力供应的安全、可靠和高效运行至关重要。
下面是一个供配电系统设计规范的简要说明，包括系统组成、设计要求和标准以及安全措施等方面。
一、系统组成：二、设计要求和标准：1.电源质量要求：供配电系统应能保证电压稳定，频率准确，并且具备良好的电压调节能力，以保证电气设备的正常运行。
2.电流负载能力要求：供配电系统应能够满足建筑内各个用电设备的总负载需求，确保系统不因过载而损坏。
3.接地系统要求：供配电系统的接地设计应符合相关电气安全标准，确保人员和设备的安全。
4.灯光设计要求：供配电系统的灯光设计应保证照明充足，且能够节能。
5.系统保护要求：供配电系统应设置必要的开关、保护和监视设备，以保证及时检测和处理系统故障，确保系统安全可靠。
6.设备检修和保养要求：供配电系统应设计合理的设备检修和保养通道，以便日常维护和紧急排除故障。
三、安全措施：1.严格按照相关安全标准设计：设计师应熟悉电气安全标准，并严格按照标准要求设计供配电系统，确保人员和设备的安全。
2.合理的设备布置和隔离：供配电设备应有合理的布置和分隔，并与其他设备和人员隔离，以防止电气事故。
3.防火和灭火设施：供配电室应配置有效的防火和灭火设施，如灭火器、消防水泵等，以预防和处理火灾事故。
4.接地保护：供配电系统应设置合适的接地保护措施，以确保设备和人员的安全。
5.保护装置和自动断电器：供配电系统应配置合适的保护装置和自动断电器，以确保发生故障时能够及时切断电源，防止事故进一步扩大。
6.人员培训和操作规程：工作人员应接受相应的培训，了解供配电系统的操作规程和安全措施，以确保正确操作和处置紧急情况。
综上所述，供配电系统的设计规范应具备供配电设备合理布局、合规的接地保护、合适的设备保护装置、完善的灭火和防火措施等方面。
只有在遵守相关安全标准和规范的基础上，才能确保电力供应系统的安全、可靠和高效运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供配电系统设计规
范
《供配电系统设计规范》《供配电系统设计规范》ＧＢ５００５２／９５
第一章总则 (2)
第二章负荷分级及供电要求 (2)
第三章电源及供电系统 (3)
第四章电压选择和电能质量 (4)
第五章无功补偿 (5)
第六章低压配电 (6)
附录一名词解释 (7)
第一章总则
第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求
第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在
政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：
一、符合下列情况之一时，应为一级负荷：
１．中断供电将造成人身伤亡时。
２．中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常见于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：
１．中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
２．中断供电将影响重要用电单位的正常工作。
例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。
三、不属于一级和二级负荷者应为三级负荷。
第2.0.2条一级负荷的供电电源应符合下列规定：
一、一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。
二、一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。
第2.0.3条下列电源可作为应急电源：
一、独立于正常电源的发电机组。
二、供电网络中独立于正常电源的专用的馈电线路。
三、蓄电池。
四、干电池。
第2.0.4条根据允许中断供电的时间可分别选择下列应急电源：
一、允许中断供电时间为15s以上的供电，可选用快速自启动的发电机组。
二、自投装置的动作时间能满足允许中断供电时间的，可选用带有自动投入装置的独立于正常电源的专用馈电线路。
三、允许中断供电时间为毫秒级的供电，可选用蓄电池静止型不间断供电装置、蓄电池机械贮能电机型不间断供电装置或柴油机不间断供电装置。
第2.0.5条应急电源的工作时间，应按生产技术上要求的停车时间考虑。
当与自动启动的发电机组配合使用时，不宜少于
10min。
第2.0.6条二级负荷的供电系统，宜由两回线路供电。
在负荷较小或地区供电条件困难时，二级负荷可由一回6KV及以上专用的架空线路或电缆供电。
当采用架空线时，可为一回架空线供电；当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电缆应能承受100%的二级负荷。
第三章电源及供电系统
第3.0.1条符合下列情况之一时，用电单位宜设置自备电源：一、需要设置自备电源作为一级负荷中特别重要负荷的应急电源时或第二电源不能满足一级负荷的条件时。
二、设置自备电源较从电力系统取得第二电源经济合理时。
三、有常年稳定余热、压差、废气可供发电，技术可靠、经济合理时。
四、所在地区偏僻，远离电力系统，设置自备电源经济合理时。
第3.0.2条应急电源与正常电源之间必须采取防止并列运行的措施。
第3.0.3条供配电系统的设计，除一级负荷中特别重要负荷外，不应按一个电源系统检修或故障的同时另一电源又发生故障进行设计。
第3.0.4条需要两回电源线路的用电单位，宜采用同级电压供电。
但根据各级负荷的不同需要及地区供电条件，亦可采用不同电压供电。
第3.0.5条有一级负荷的用电单位难以从地区电力网取得两个
电源而有可能从邻近单位取得第二电源时，宜从该单位取得第二电源。
第3.0.6条同时供电的两回及以上供配电线路中一回路中断供电时，其余线路应能满足全部一级负荷及二级负荷。
第3.0.7条供电系统应简单可靠，同一电压供电系统的变配电级数不宜多于两级。
第3.0.8条高压配电系统宜采用放射式。
根据变压器的容量、分布及地理环境等情况，亦可采用树干式或环式。
第3.0.9条据负荷的容量和分布，配变电所宜靠近负荷中心。
当配电电压为35KV时亦可采用直降至220~380V配电电压。
第3.0.10条在用电单位内部邻近的变电所之间宜设置低压联络线。
第3.0.11条小负荷的用电单位宜接入地区低压电网。
第四章电压选择和电能质量
第4.0.1条用电单位的供电电压应根据用电容量、用电设备特性、供电距离、供电线路的回路数、当地公共电网现状及其发展规划等因素，经技术经济比较确定。
第4.0.2条当供电电压为35KV及以上时，用电单位的一级配电电压应采用10KV；当6KV用电设备的总容量较大，选用6KV经济合理时，宜采用6KV。
低压配电电压应采用220~380V。
第4.0.3条当供电电压为35KV，能减少配变电级数、简化结线，及技术经济合理时，配电电压宜采用35KV。
