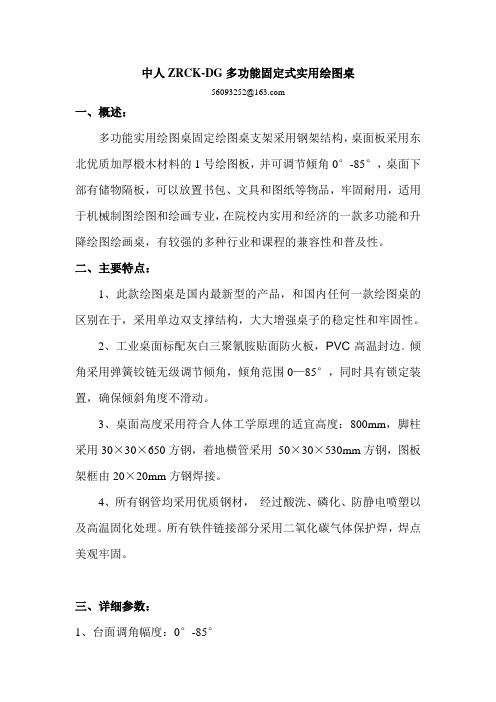

中人ZRCK-DG多功能固定式实用绘图桌56093252@一、概述：多功能实用绘图桌固定绘图桌支架采用钢架结构，桌面板采用东北优质加厚椴木材料的1号绘图板，并可调节倾角0°-85°，桌面下部有储物隔板，可以放置书包、文具和图纸等物品，牢固耐用，适用于机械制图绘图和绘画专业，在院校内实用和经济的一款多功能和升降绘图绘画桌，有较强的多种行业和课程的兼容性和普及性。
二、主要特点：1、此款绘图桌是国内最新型的产品，和国内任何一款绘图桌的区别在于，采用单边双支撑结构，大大增强桌子的稳定性和牢固性。
2、工业桌面标配灰白三聚氰胺贴面防火板，PVC高温封边。
倾角采用弹簧铰链无级调节倾角，倾角范围0—85°，同时具有锁定装置，确保倾斜角度不滑动。
3、桌面高度采用符合人体工学原理的适宜高度：800mm，脚柱采用30×30×650方钢，着地横管采用50×30×530mm方钢，图板架框由20×20mm方钢焊接。
4、所有钢管均采用优质钢材，经过酸洗、磷化、防静电喷塑以及高温固化处理。
所有铁件链接部分采用二氧化碳气体保护焊，焊点美观牢固。
三、详细参数：1、台面调角幅度：0°-85°2、桌面规格（长×宽）:900×600mm3、整体规格：宽900×深680×高800mm4、钢架结构绘图凳：塑钢升降凳，PVC座面，钢管身，管身钢材厚度1mm，烤漆处理；凳面厚6mm，底座锥形设计；整体高度45cm。
四、适用人群适合各类大中专院校和职校机械（建筑）制图基础教学和专业设计，以及艺术设计专业使用。
五、该款绘图桌可选配置：学生桌配置：（1）90cm丁字尺（2）90*60cm一号绘图板（3）精密绘图仪器（5件一套）（4）25cm曲线板（5）30cm多用斜角三角板（6）美工刀（7）三棱比例尺（8）多功能模板（9）大圆弧模板（10）不锈钢多用擦图片（11）画圆模板（12）绘图铅笔（5支一套）（13）81a绘图笔(14)学生凳(PVC凳面,钢管身,可升降)六、老师桌配置：规格1500*610*800mm（1）1200cm丁字尺（2）120×90cm零号图板（3）精密绘图仪器（12件一套）（4）高亮度书写投影（1台）（5）投影薄膜（一盒）（6）银幕（一幅）（7）制图基本技能挂图（一套16张）（8）滑动转椅（一张）（9）25cm曲线板（10）30cm多用斜角三角板（11）美工刀（12）三棱比例尺（13）多功能模板（14）圆弧模板（15）不锈钢多用擦图片（16）画圆模板（17）绘图铅笔（5支一套（18）速成制图小模型（55件一套）（19）81a绘图笔(20) 老师桌(1张)报价：学生桌570元老师桌1700元以上报价不含税、运费、安装。
多功能绘图桌研制分析
多功能绘图桌研制分析1、研制背景及意义在工程学乃至一些非工程学专业当中，手动绘图仍然是不可或缺的基本技能，不能完全被电脑绘图所取代，手工绘图也是锻炼一个人的绘图能力基础方法，而这些基本的绘图，一般的简单绘图都需要两小时左右，对于复杂、量多的图则需要五六小时甚至更久。
绘图完成的同时，我们的绘图者也要对图纸进行查缺补漏，找到不正确的地方进行改正，缺少的地方进行补充。
这些工作都是一个长时间的过程。
但是如果桌椅高度搭配不合理，会直接影响到一个人的坐姿，不利于绘图者的健康；如果桌面的倾斜度不合适，那会影响我们的判断力，导致我们找不到或者找不全图纸上的错误，那样会影响图纸的效果并且如果长时间的绘图往往会使我们全身酸痛和不适。
这个时候若还没有一个人合适的角度去纠错，那就会很大程度上磨灭我们的耐心。
正确的桌椅高度应该是人之坐时保持2 个基本垂直：一是当两脚平放在地面时，大腿与小腿能够基本垂直这时，座面前沿不能对大腿下平面形成压迫；二是上臂与小臂基本垂直，这时桌面高度应该刚好与小臂平面接触。
这样可以使人保持正确与舒适的姿势。
在这样的情况之下我们对不同的绘图者存在不同的身高和不同的视角的情况下。
我们设计了这款绘图桌，它可以调节到合适的桌体高度和舒适的倾斜程度来适应我们的绘图者进行绘图工作和查缺补漏工作。
在一些需要借鉴引用特殊结构或标准件的时候也可将现有标准件的图纸放在绘图桌下就能通过灯光呈现到图纸上，从而节省了绘图时间。
2、设计方案我们的桌子主要实现升降与倾斜两个功能。
为了实现桌体的升降功能，我们用两组连杆分别连接成一个菱形四杆机构，利用螺旋传动过程时螺杆与螺母的相对运动原理，用一根螺杆在其两端分别加工左右旋向的螺纹，通过左右旋向的螺纹结合的螺杆转动带动两端“螺母”的径向移动，带动两边连接在一起的连杆运动即可改变菱形的长短轴以实现桌体的升降功能。
同样，利用螺旋传动，螺杆转动带动螺母移动，螺母相当于曲柄滑块机构中的滑块，连杆相当于曲柄，于是螺母的移动就可以带动连杆的运动从而可实现桌面的倾斜功能。
一种多功能绘图桌的设计
DOI：10.16661/ki.1672-3791.2017.28.016一种多功能绘图桌的设计①姚佳(长沙民政职业技术学院电子信息工程学院 湖南长沙 410004)摘 要：为了弥补现有绘图桌结构单一、使用不便的缺点,设计了一款多功能绘图桌,它具有可在多个角度进行绘图,带有可移动书架,绘图工具储存,高度可调节等多种功能。
结构简单实用,操作方便,可用于学校绘图实训室和家庭中儿童绘图使用。
关键词：绘图桌 多功能 翻转中图分类号：TS664 文献标识码：A 文章编号：1672-3791(2017)10(a)-0016-021 设计背景及意义课桌,从小学到大学,对于每个同学来讲都经历和用过很多,而绘图桌作为课桌的一种,大致可分为两类：一类是桌上型制图板;另一类是体积较大、功能较为单一的制图桌,但从使用性能方面来看,两种类型的绘图桌都存在各自的利弊[1]。
随着社会的发展,现有的绘图桌不应只能够调整高度和绘图角度,还应有多种形式,随着科技的发展,人体工程学绘图桌和各种创意型绘图桌是当前研究和发展的趋势[2]。
目前学校大多数采用的是与地面平齐的绘图桌,一般为固定式。
进入大学后,由于授课方式、学习方式和各个专业学习的内容和性质的不同,需要不同类型的绘图桌,艺术类专业有艺术绘图桌,而作为机械类专业经常使用的机械绘图实训室,一台功能完善的绘图桌可以使学生更好的学习和绘图。
经过调查,我们发现在现有大学的机械制图室大部分还是采用木质的绘图桌子,只是桌子的大小变大了些,现有的绘图桌存在一些不完善的地方,并不能很好的方便学生绘图、使用绘图工具和查找相关资料,针对上述问题,我们在现有绘图桌的基础上设计一种多功能“翻转课堂”式绘图桌,它具有可在多个角度进行翻转,书架可移动,工具储存,可调节高度等多种功能。
该作品结构简单,操作方便,定位准确,是纯机械产品,安全可靠,方便学生学习。
2 多功能绘图桌的结构和功能设计本作品设计的多功能绘图桌包含四大功能模块,结构示意图如图1所示。
绘图台(桌)的功能与形式的协调关系
绘图台（桌）的功能与形式的协调关系绘图台（桌）是一种专门用于进行绘画、绘图等视觉创作的工作台，它在设计上需要考虑功能与形式的协调关系。
功能是指绘图台（桌）的实际使用价值和所能提供的便利性，形式则体现了绘图台（桌）的外观美感和艺术性。
在实际设计和选择绘图台（桌）时，我们需要充分考虑这两者之间的平衡，以确保用户能够充分发挥创作的效果和舒适的工作体验。
一、绘图台（桌）的功能需求1. 创作空间：绘图台（桌）应该提供宽敞、整洁的工作空间，以便艺术家或设计师可以在上面进行持久、复杂的绘画作品。
这意味着绘图台（桌）需要足够的宽度和深度，以容纳绘图材料、绘图工具和作品。
2. 可调节性：由于绘图过程中需要不同角度的观察和操作，绘图台（桌）应具备可调节的功能，以满足不同身高的用户的需求。
可调节的高度和角度可以帮助艺术家和设计师找到最佳的绘画工作姿势，减少肌肉疲劳和视觉疲劳。
3. 储物空间：艺术创作过程中需要使用各种绘画工具、画笔、颜料等材料，因此绘图台（桌）应该设计有储物空间，以便用户方便地存放和组织这些工具。
可以在绘图台（桌）的侧面或下方增加抽屉、柜子或架子来满足这个需求。
4. 稳定性和耐用性：绘图台（桌）作为一个用于长期创作的工作台，需要具备足够的稳定性和耐用性，以支撑大量的绘画作品和材料。
设计时应考虑结构稳固、材质坚固，确保绘图台（桌）可以长时间使用而不会出现晃动或破损的情况。
5. 多功能性：绘图台（桌）不仅仅是一个绘画的工作台，还可以兼具其他功能，例如电脑台、书桌等。
通过考虑绘图台（桌）的多功能性，可以节省空间，提高工作效率。
二、绘图台（桌）的形式需求1. 简洁而美观：绘图台（桌）的外观设计应该简洁大方，符合美学原则，以便与工作环境和用户审美相协调。
整体线条应该流畅、平衡，材质和颜色也应与周围的装饰风格相搭配。
2. 人性化设计：绘图台（桌）的设计应注重人体工程学，以提供用户舒适的工作体验。
例如，边缘应该光滑防刮伤，角度和高度调节应灵活易用，操作按钮和开关位置应方便用户触达。
多功能便携绘图桌展板(终稿)
参赛学校：井冈山大学 设计名称：多功能便携绘图桌 参赛队员
产品简介： 传统绘图桌仅能调节桌面高度或仰角，功能单一，多功能便携绘图桌是一款具有 既能调节桌面高度又能调节桌面仰角的新型绘图桌。多功能便携绘图桌主要由升降支 架、桌板以及定稳杆三部分组成。升降支架主要由铰链机构和自锁型气弹簧构成。桌 板的可调仰角也由自锁型气弹簧控制。定稳杆由带有自锁性的螺纹件压紧控制。 当桌面高度需要调高时，可用手先拧松桌架后边的定稳杆上的手轮 ,然后用右手扳 下桌架后方的气弹簧支架升降开关，左手托着桌板，缓缓抬起，高度调到合适位置时 松开气弹簧开关,再拧紧定稳杆手轮即可。当桌面高度需要调低时其操作方法与上述类 似。当桌板需要调节仰角时，可用右手扳下桌面下的调节仰角的气弹簧开关，左手握 住桌板上沿，缓缓抬起，转到合适角度时松开开关即可。 多功能便携绘图桌结构简单，易于操作，广泛适用于各类学校，同时还可成为办 公或家庭用书桌，具有良好的市场前景。
多功能机械制图桌
多功能机械绘图桌说明书院（系）机械工程学院摘要现在的工科生或多或少都需要画图纸，而对于机械专业的学生来说就更是必不可少的，由于传统的绘图桌结构简单，可实现的功能比较单一，在绘制过程中出现的问题比较多，例如图纸容易弄脏、需要某些工具时无法立即找到、画具摆放不方便、角度的绘制问题等等。
所以我们在传统绘图桌的基础上添加了一些创新机构，使之具有更多有利于绘图的功能：移动板--纸张保洁，右移动板上有挡板，可挡住画具不滑落到底部，方便拿放；机械臂--辅助绘制直线、多种图形和常用角度；升降台--利用涡轮蜗杆传动实现桌面的升降；书架--放书，可根据需要移动位置等等。
具体介绍看下文。
关键词：画图纸、绘图桌、移动板、机械臂、升降台、书架一、整体结构1、桌子的整体设计外形如下图（俯视）相应的布局图1、移动板2、辅助绘图机构（机械手臂）3、绘图尺子4、螺母、垫圈的标准尺寸画板5、放书架6、画图工具挡板2、绘图桌等轴侧视图3、透视图二、局部结构简介1、移动板如果所示，桌面两端为两块可左右移动的移动板（图1），主要是配合机械臂能够在整个桌面上的任意地方绘画，移动板和桌面相距5mm（如图2）。
绘图过程中，绘图纸放置于桌面，手臂放置于两移动板上，避免手在绘图过程中与图纸过多接触，减少铅笔碳粉与纸面的摩擦而弄脏图纸，影响绘图质量，达到保洁功能。
2、辅助绘图机构如图所示为辅助绘图机械臂。
机械臂安装在两移动板上，可随手的移动而移动到桌面的各个位置。
机械臂采用三关节式机械臂，机械臂末端安装辅助绘图工具。
左边机械臂末端安装绘图尺，水平方向绘图尺固定，另一绘图尺可实现15度卡位转动（每次可转动15度），便于绘制正六边形（两尺角度调节为120度）。
右端机械臂末端接有标准件绘图板，便于等比绘制。
绘图时，手控制机械臂，可减少与图纸的接触，亦可达到保洁功能。
常规作图时，可将机械臂移至桌子后方。
左机械臂右机械臂3、升降机构介绍升降机构原理是采用涡轮蜗杆机构原理，通过旋转摇臂可实现绘图桌的高低控制以达到我们所需的高度、方便绘图。
便携式多功能绘图桌设计研究
Ｑ： 垫
Ｓｃｉ ｅｎｃｅ ｅｎ Ｔｅｃｈ ｏｇｙ ｎｎｏ ｄ ｎｏｌ Ｉ ｖａｔ ｏｎ ｉ Ｈｅ ａｌ 能 绘 图 桌设 计研 究
喻国盈 李旭 刘苏瑶 曲悠扬 张雨婷 （ 东北 林业大 学土 木工程 学 院 哈尔滨 １ ０ ４ ） ０ ０ ５
３便携式绘 图桌设计
１现状调 查及分析
绘 图 桌 可 分 为 两 种 。 种 是 便 携 式 的 一 桌 上 型 制 图板 ， 另一 种是 体 积 较 大 、 能较 功 为 单 一 的 制 图 桌 。 两 种 绘 图桌 的 市 场 价 这 格 因 使 用 材料 的不 同以 及 桌 子 本 身 性 能的 好 坏 ， 格 从 几百 到 几 千 元 不 等 。 价 从使 用 性 能 方 面 来 衡 量 ， 种 类 型 的绘 图 桌 都 存 在 两
摘 要： 电脑绘 图具 有 简单 、 高效 ， 实用的 特点 ， 但在 对赢 色的调 试 ． 识别 、 比等 方 面仍然 离不开 手绘 。 图桌是 手绘操 作 中至 关重 配 绘 要 的辅助工具 。 本文通过 对 当前绘 图桌的使 用情况进行 调查 ； 针对绘 图桌所存在 的缺欠进 行分析 ， 出 了便 携式 多功 能绘 圈桌设 计的必 提 要性 ； 通过 对桌体 的各部 件的分项 设计得 出便 携式 多功能绘 图桌的设 计流程及 方法 最后得 出 计 的重要 意 义。 设 关键 词： 图桌 便携 多功 能 绘 中图分 类 号 ： Ｓ ２ Ｔ ０ 文献 标 识 码 ： Ａ 文 章编 号 ： ６ ４ ０ ８ （ ０ ０ ０ （） ０ ２ ０ １ ７ — ９ Ｘ ２ １ ） ９ａ一０ ０ — １
各 自的 利 弊 。 桌 上 型 制 图 板 的 优 点 是 外 观 简 单 大
方 ， 于 携 带 。 是制 图板 自身 需 要依 附 于 便 但 桌 面 的 支撑 才 能 发 挥 制 图 的 作 用 ， 且 分 而 离 的 支 撑 效 果 不 够 稳 定 ， 解决 了 绘 图 的 仅 最 基 本要 求 ； 统式 制 图桌 体 积 庞 大 笨 重 ， 传 功 能单 一 。 体 高 度一 定 ， 能 满 足 身高 不 桌 不 同的人的舒适尺 度的要求 。 内部 空 间 单 一 局 限 ， 能 安 置 绘 图 各 种 工 具 及 日常 所 需 不 用 品 。 种 制 图 桌 为 整 体 的 稳 固性 一 般 都 这 会 采 用 合金 以 及 重 量 比 较大 的胶 合 板 作 为 制 作 原 料 。 功 能 上 与 桌 上 型 制 图板 相 比 在 较 有 所 进 步 ， 加 了 调 节 桌 面 倾 斜 角 度 的 增 功 能 本文根 据概 率论 统计学 针对 绘 图桌在 各 领域 内的 使用 状 况进 行 抽样 问卷 调 查 。 本次 调查 共 发 出 问卷２ ０ ， 效 卷 １ ０ 。 中 ０份 有 ９份 其 ６ ％的人 群正 在 使用 传统 的绘 图桌 （ １。 ９ 图 ） 另一 调查 结 果 显 示 大 约 ８ ％的使 用 者 ９ 对 目前 使 用 的 传 统 绘 图桌 不 满 意 ， 望 可 希 以有 一 种 利 于 携 带 的 、 适 应 不 同环 境 同 可 时 具 备 多 种 功 能 的 绘 图桌 来 辅 助 工 作 。 基 于 以 上调 查 分 析 ， 用 者对 于 便 利 的 、 能 使 功
新型多功能制图桌的设计
研究•开发新型多功能制图桌的设计□赵猛沈阳职业技术学院沈阳110045摘要：针对工科院校工程制图类课程所使用的制图桌在结构和功能上不能满足教学要求的问题，设计了一款新型多功能制图桌。
介绍了这一多功能制图桌的工作原理，分析了桌面、调节机构、储物装置等制图桌的结构。
这一多功能制图桌结构设计合理，使用方便，可根据使用者的身高及制图习惯手动调节制图板的高度和角度，满足制图者测绘、手工制图及电子制图等多方面需求，并能提高制图效率。
关键词：制图桌结构原理设计中图分类号：TH122 文献标志码：A 文章编号：1000-4998(2020)07 -0053 -03Abstract：Aiming at the problem that the drawing bench used in the engineering drawing courses in engineering colleges cannot meet the teaching requirements both in structure and function, a new multi-functional drawing bench was designed. The working principle of this multi-functional drawing bench was introduced, and the structure of the drawing bench such as desktop, adjusting mechanism and storage device was analyzed. This multifunctional drawing bench has a reasonable structure design and is easy to use. It can manually adjust the height and angle of the drawing board according to the user* s height and drawing habits to meet the needs of cartographers in plotting, manual drawing and electronic drawing with improved drawing efficiency.Keywords：Drawing Bench Structure Principle Design1设计背景制图课程是目前国内髙校工科类专业学生必修的专业课程[1<，制图课程所使用的书桌与其它课程所使用的阶梯座椅、普通书桌有所不同，大多为专业制图桌[<]。
最新-移动双桌绘图桌结构设计研究 精品
移动双桌绘图桌结构设计研究设计出一种新型移动双桌绘图桌。
本产品主要由小桌面升降、大桌面平移、桌面旋转三部分组成。
小桌面升降部分由飞轮和链条组成，绘图桌面的水平移动部分由齿轮齿条机构组成，通过轴的转动，实现小桌面升降和大桌面水平移动可以同时进行。
通过对三个方面的调节，可以适合每一位绘图者的习惯。
绘图桌；链传动；齿轮齿条机构随着中学素质教育不断推进，学生具有较好理论知识的同时，还需其具备较强的创新能力及其技术运用能力[1]。
因此学校在高中阶段组织学生参加各种奥林匹克竞赛的同时，积极开展创新实践教学，鼓励学生积极参加全国青少年科技创新大赛、明天小小科学家奖励活动、中小学电脑制作活动等，培养学生创新意识和实践能力。
本文主要阐述新型多功能移动双桌绘图桌的结构设计。
1绘图桌结构设计现状及意义目前绘图桌是一种建筑、美术、园林及其机械绘制图中广泛应用的辅助工具[2]，使用相当频繁。
传统绘图桌具有明显的不足之处1大部分桌体不可以升降，即使少数能够升降，至少需要两名同学合力抬起桌脚并对孔插销，桌面的角度不能调整；2抽屉过小，致使学生的教材、设计图纸、电脑等学习工具容纳不下；3由于抽屉固定，阅读对照时参考资料必须从抽屉中拿出放在桌面上，容易导致设计图纸磨黑影响图纸美观[3-5]。
多功能移动双桌绘图桌图1从人机工程角度来设计，试图解决上述问题。
绘图者摇动手柄，通过齿轮齿条的啮合，绘图桌面水平移动并与水平面形成一定夹角，通过链轮的转动带动链条传动，达到与其固定置物台升降的效果。
因此，新型移动双桌绘图桌的设计具有较高的研究意义和研究价值，能解决绘图人士在工作学习上的诸多不便,从而提高工作及学习的效率。
2绘图桌结构设计1大桌面；2齿条；3拉杆；4固定杆；5轴；6小桌面置物台；7桌脚；8桌脚；9刚架；10链条；11飞轮；12齿轮。
图2绘图桌的结构图如图2移动双桌绘图桌主要由大桌面、小桌面、齿轮、齿条、链条、飞轮、手柄等组成，另配有座椅。
绘图台(桌)的多功能设计及创新点
绘图台（桌）的多功能设计及创新点笔者以绘图台（桌）的多功能设计及创新点为题，进行相关讨论与探索。
绘图台作为一个艺术家、设计师或者爱好者的必备工具，应该具备多种功能，以满足用户的不同需求。
在本文中，将就绘图台（桌）的多功能设计进行探讨，并提出一些创新的点子。
首先，一个多功能的绘图台（桌）应该具备良好的调节性能，以适应不同用户的个人喜好和工作环境。
例如，绘图台的高度应该可以调节，以适应不同身高的用户；工作台面应该具备翻转和旋转功能，以方便用户调整角度和方向；桌腿和桌面之间可以设计可调节的连接件，使得用户可以根据自己的工作需求调整台面的倾斜角度。
这样的调节性能可以提供更大的灵活性和舒适性，帮助用户在长时间的创作过程中保持良好的工作姿势。
其次，绘图台（桌）的储物功能也是非常重要的。
艺术家或者设计师通常需要大量的绘图工具和材料，例如铅笔、颜料、画笔、刀具等等。
因此，绘图台应该设计有足够的储物空间，以方便用户存放和整理这些工具。
可以考虑在绘图台的两侧或者底部设计抽屉、储物格子或者挂钩，方便用户分类存放不同的工具和材料。
此外，为了方便取用，可以在台面上设计小型储物盒，供用户放置常用工具和颜料。
这样的设计可以提高工作效率，让用户更加专注于创作过程。
另外，绘图台（桌）还可以结合现代科技，增加一些创新的功能。
例如，可以将可视化技术应用于绘图台，使得用户可以通过触摸屏或者投影功能将电子图像直接显示在桌面上，这样用户可以直接在图像上进行绘制和编辑，节省了纸张和绘图板的使用。
同时，也可以设计一个智能化的绘图台软件，可以提供各种绘图工具、绘图参考资料和教学视频，帮助初学者提高创作技巧和水平。
这样的科技结合可以为用户带来更多的便利和创作灵感。
此外，绘图台（桌）的材质和外观设计也应该引起我们的关注。
绘图台的材质应该具备耐用性、防水性和易清洁性，以确保长时间的使用和保持良好的工作环境。
例如，可以选择采用耐磨、易清洁的亚克力材料作为工作台面，为用户提供舒适的绘图体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多动能绘图桌设计概述
作者：冯慧玉崔丽齐咏雪何紫元田昭源
来源：《科学与信息化》2018年第05期
摘要如今市场上的大多数绘图桌功能单一，形体笨拙，一些基本的绘图工具使用起来非常不方便。
本文就对当前绘图桌的使用情况进行调查，针对绘图桌上工具与桌面的关系、储物空间的设置及人体舒适度与桌面倾斜角度的关系提出了绘图桌改良的必要性。
通过对桌体各部件的设计得出设计流程及其方法，最终得出设计方案。
关键词多功能；便捷；绘图桌
前言
绘图桌是一种可以应用于建筑设计、工程制图、机械绘图、美术创作等领域的特殊工作桌，手工绘图是一种最基本的绘图方式，且绘图时间长，使用绘图工具多，按照人机工程角度来说，如桌面与水平面的夹角为0度时，这样长时间水平作画与平常上课时低头过于低或是低头时间过长，会影响视力及颈椎、工具多等针对这些问题，对绘图桌进行改良设计。
1 调查过程
1.1 调查方法
经过对华凌家具市场的实地勘察、走访高校问卷调查，总结出以下问题：①61%的学生对现有绘图桌造型不满意，有20%的绘图桌采用材料不满意，19%的学生对现有绘图桌储物功能不满意。
②还有大多数的学校的绘图桌的画板角度调节方面设计得不合理。
③绘图桌是形体笨重，给人以厚重的感觉，没有体现应有的现代简约风格；④使用者在使用绘图工具的过程中，尤其不便，绘图工具容易丢失；⑤在绘图中有时会边看着电脑边画图，电脑的放置位置会影响绘图的效率，为电脑提供一个安全又舒适的位置是非常重要；⑥现有的绘图桌具有的储物空间使用起来不方便，在整体形象方面没有为形象增加亮点，有时还显得特别突兀。
针对以上问题，提出合理的解决方案，以此为依据，完成绘图桌的改良设计。
2 绘图桌方案设计
2.1 桌体设计
（1）桌面设计
桌面部分首先在水平作业域上桌面选用亚克力材料，内置磁性材料，桌面上标有尺寸线和图纸定位线，可以对A1、A2、A3、A4型号的图纸进行快速准确的定位。
亚克力材料不仅使用起来舒适，而且清洁方便，使桌面显得干净整洁，图纸定位线和磁性桌面的设计，便于图纸的定位和拆取，提高了绘图效率。
其次，现如今我们使用绘图桌的过程中绘图工具在桌面上不易固定，而且容易丢失，因此在此次设计中设置水平、铅直和角度尺具固定在桌面上并且尺具可到达桌面的任意位置，不仅解决了尺具易丢失的问题而且给绘图者带来极大的便捷。
（2）桌面尺寸
水平作业域是指人坐于台面前，手臂活动的范围根据图示[1]人只有坐立在桌面前作业时才会采用水平作业面。
合理的正常水平作业面是能够保证肘部可以放置在作业面上，最大的水平作业面要保证双手手臂可以不受限制自由地在整个桌面活动并且不易造成疲劳。
因此桌面大小定为1200mm*900mm²。
（3）绘图工具设计
该绘图桌的工具尺由三部分组成（如图1），两个带有刻度并在尺子中间带有缝隙的刻度长尺和一个中间部分为圆盘刻度左右在直径方向上左右两侧带有相同长度直尺的尺子组成，两个直尺中长度相对较短的那个其滑轨在桌面的长边下方，另一根较长的直尺作为另外两个直尺的中枢，其中间预留的缝隙作为公共的滑轨，桌面上尺子之间的连接通过圆钮连接方式连接，这种方式不仅可使尺子到达桌面的任何角度，也为绘图者提供了不少方便，在不使用尺子时可将他们收纳到桌面的任意一个角上，通过这种方法消除了丁字尺与桌子分离所造成的不便。
2.2 储物空间的设计
储物空间设计分为两部分，第一部分，桌面上方有一块始终平行于地面的桌板，长度则与桌面长度相同，当桌面放平时放置物品的小桌面可与主桌面无缝对接，小桌面在使用过程中可随意调节高度以及桌面与人的距离。
第二部分，在桌面下方设置的储物柜可绕某一桌腿旋转，当使用绘图桌时，可将储物柜旋转至桌子外侧，为绘图者提供一个舒适的绘图环境，并且储物柜的上部可放置电脑，方便绘图者的使用。
设计中绘图桌的储物空间设置在比较隐蔽的位置，在桌腿后部的空间可根据需要设计成不同种类的空间，第二部分储物依旧沿用桌面下方设置储物用的抽屉。
2.3 造型设计
造型：普通绘图桌矩形，且略显笨重，因此形体的改变将会是很大的进步，为此我们提出了圆角桌面、抽屉与绘图桌协调组合等，以增加其艺术性。
圆角桌面不仅在使用方面舒适，而且在视觉效果上美观（如图2）。
2.4 桌面高度
经过在华凌家具市场的调研分析可得，一般书桌的高度是在70-75cm之间，为了满足最高身高尺寸，因此选用95%百分位来对绘图桌的高度进行设计，经计算桌高=坐高+座椅差=（360～480）+（p50男性坐高/3-（20～30）=420+（303-25）=698mm [2] ，加鞋高修正量
38mm等于736mm，经测量桌高为750mm比较合理。
2.5 细节设计
（1）人性化设计
桌面的上方有一块始终平行于地面的桌板，其宽度为25cm，长度则与桌面长度相同，当桌面放平时放置物品的小桌面可与主桌面无缝对接，小桌面在使用过程中也可随意调节高度以及桌面与人的距离。
取消了绘图板挡板，使用更为小巧的挡板旋钮。
增设水杯桶、手机支架、脚踏板、伞钩等。
在桌面下方有一个抽屉，桌面滑落的物品可直接掉入抽屉，抽屉内部两端有两个弹簧，不用时会自动收缩回去。
（2）桌面倾角的升降方式
利用这种调节器可以自行收缩，自由的调节角度，且不需要借助人力，金属卡槽也在调节器内部，不会伤到手，稳定性也比较强。
桌面升降方式为电动控制，通过桌腿部位与储物空间链接部分的电动推杆使桌面倾角发生改变，桌面下部与桌腿连接部位用轴的方式使其发生转动。
3 结束语
一个产品除了设计要具有实用价值之外还应充分考虑人机关系，机与物的关系。
因为这些物品是为人设计的，如果人使用的不舒服、不方便，任何酷炫的产品都是失败的。
当下绘图桌的功能问题已经大部分被解决，问题在于如何解决不同功能在一个固定物品上组合，安放的位置、桌面的升降方式等，这些问题给设计带来了困难，也是设计者所要解决的问题，再有，为迎合大多数人审美、心理上的需求，在设计时考虑不同人群身高、行为习惯、消费需求等进行设计。
在升降方式上我们做了很多实验，测试了不同升降器，综合考虑了多个方面的问题后，最终选择了适合本方案绘图桌升降的工具，所以要遵循以人为本的设计理念。
另外在设计的过程中也要考虑到物与产品的关系。
使人-机-物三位一体融会贯通地进行设计。
达到良好的交互关系。
在此设计过程中，我查阅了许多有关桌子制作方面、人机工程学和人机心理学方面的书籍，在设计中，我们不断发现问题，不断解决问题，这不仅开发锻炼了我们解决问题的能力。
从中学到了许多知识，了解了一些构件的学名以及其工作原理，与此同时还学习了一些关于造型方面的基本知识，利用空间组合的原理设计出一个不仅在功能上可以满足需求，而且在造型方面美观的绘图桌。
参考文献
[1] 高凤麟.人机工程学[M].北京：北京电子出版社，2009：83.
[2] 李达.人机工程学[M].北京：北京电子出版社，2014：37-39.。
