多动能绘图桌设计概述
多功能绘图桌研制分析
多功能绘图桌研制分析1、研制背景及意义在工程学乃至一些非工程学专业当中，手动绘图仍然是不可或缺的基本技能，不能完全被电脑绘图所取代，手工绘图也是锻炼一个人的绘图能力基础方法，而这些基本的绘图，一般的简单绘图都需要两小时左右，对于复杂、量多的图则需要五六小时甚至更久。
绘图完成的同时，我们的绘图者也要对图纸进行查缺补漏，找到不正确的地方进行改正，缺少的地方进行补充。
这些工作都是一个长时间的过程。
但是如果桌椅高度搭配不合理，会直接影响到一个人的坐姿，不利于绘图者的健康；如果桌面的倾斜度不合适，那会影响我们的判断力，导致我们找不到或者找不全图纸上的错误，那样会影响图纸的效果并且如果长时间的绘图往往会使我们全身酸痛和不适。
这个时候若还没有一个人合适的角度去纠错，那就会很大程度上磨灭我们的耐心。
正确的桌椅高度应该是人之坐时保持2 个基本垂直：一是当两脚平放在地面时，大腿与小腿能够基本垂直这时，座面前沿不能对大腿下平面形成压迫；二是上臂与小臂基本垂直，这时桌面高度应该刚好与小臂平面接触。
这样可以使人保持正确与舒适的姿势。
在这样的情况之下我们对不同的绘图者存在不同的身高和不同的视角的情况下。
我们设计了这款绘图桌，它可以调节到合适的桌体高度和舒适的倾斜程度来适应我们的绘图者进行绘图工作和查缺补漏工作。
在一些需要借鉴引用特殊结构或标准件的时候也可将现有标准件的图纸放在绘图桌下就能通过灯光呈现到图纸上，从而节省了绘图时间。
2、设计方案我们的桌子主要实现升降与倾斜两个功能。
为了实现桌体的升降功能，我们用两组连杆分别连接成一个菱形四杆机构，利用螺旋传动过程时螺杆与螺母的相对运动原理，用一根螺杆在其两端分别加工左右旋向的螺纹，通过左右旋向的螺纹结合的螺杆转动带动两端“螺母”的径向移动，带动两边连接在一起的连杆运动即可改变菱形的长短轴以实现桌体的升降功能。
同样，利用螺旋传动，螺杆转动带动螺母移动，螺母相当于曲柄滑块机构中的滑块，连杆相当于曲柄，于是螺母的移动就可以带动连杆的运动从而可实现桌面的倾斜功能。
一种多功能绘图桌的设计
DOI：10.16661/ki.1672-3791.2017.28.016一种多功能绘图桌的设计①姚佳(长沙民政职业技术学院电子信息工程学院 湖南长沙 410004)摘 要：为了弥补现有绘图桌结构单一、使用不便的缺点,设计了一款多功能绘图桌,它具有可在多个角度进行绘图,带有可移动书架,绘图工具储存,高度可调节等多种功能。
结构简单实用,操作方便,可用于学校绘图实训室和家庭中儿童绘图使用。
关键词：绘图桌 多功能 翻转中图分类号：TS664 文献标识码：A 文章编号：1672-3791(2017)10(a)-0016-021 设计背景及意义课桌,从小学到大学,对于每个同学来讲都经历和用过很多,而绘图桌作为课桌的一种,大致可分为两类：一类是桌上型制图板;另一类是体积较大、功能较为单一的制图桌,但从使用性能方面来看,两种类型的绘图桌都存在各自的利弊[1]。
随着社会的发展,现有的绘图桌不应只能够调整高度和绘图角度,还应有多种形式,随着科技的发展,人体工程学绘图桌和各种创意型绘图桌是当前研究和发展的趋势[2]。
目前学校大多数采用的是与地面平齐的绘图桌,一般为固定式。
进入大学后,由于授课方式、学习方式和各个专业学习的内容和性质的不同,需要不同类型的绘图桌,艺术类专业有艺术绘图桌,而作为机械类专业经常使用的机械绘图实训室,一台功能完善的绘图桌可以使学生更好的学习和绘图。
经过调查,我们发现在现有大学的机械制图室大部分还是采用木质的绘图桌子,只是桌子的大小变大了些,现有的绘图桌存在一些不完善的地方,并不能很好的方便学生绘图、使用绘图工具和查找相关资料,针对上述问题,我们在现有绘图桌的基础上设计一种多功能“翻转课堂”式绘图桌,它具有可在多个角度进行翻转,书架可移动,工具储存,可调节高度等多种功能。
该作品结构简单,操作方便,定位准确,是纯机械产品,安全可靠,方便学生学习。
2 多功能绘图桌的结构和功能设计本作品设计的多功能绘图桌包含四大功能模块,结构示意图如图1所示。
多动能绘图桌设计概述
多动能绘图桌设计概述作者：冯慧玉崔丽齐咏雪何紫元田昭源来源：《科学与信息化》2018年第05期摘要如今市场上的大多数绘图桌功能单一，形体笨拙，一些基本的绘图工具使用起来非常不方便。
本文就对当前绘图桌的使用情况进行调查，针对绘图桌上工具与桌面的关系、储物空间的设置及人体舒适度与桌面倾斜角度的关系提出了绘图桌改良的必要性。
通过对桌体各部件的设计得出设计流程及其方法，最终得出设计方案。
关键词多功能；便捷；绘图桌前言绘图桌是一种可以应用于建筑设计、工程制图、机械绘图、美术创作等领域的特殊工作桌，手工绘图是一种最基本的绘图方式，且绘图时间长，使用绘图工具多，按照人机工程角度来说，如桌面与水平面的夹角为0度时，这样长时间水平作画与平常上课时低头过于低或是低头时间过长，会影响视力及颈椎、工具多等针对这些问题，对绘图桌进行改良设计。
1 调查过程1.1 调查方法经过对华凌家具市场的实地勘察、走访高校问卷调查，总结出以下问题：①61%的学生对现有绘图桌造型不满意，有20%的绘图桌采用材料不满意，19%的学生对现有绘图桌储物功能不满意。
②还有大多数的学校的绘图桌的画板角度调节方面设计得不合理。
③绘图桌是形体笨重，给人以厚重的感觉，没有体现应有的现代简约风格；④使用者在使用绘图工具的过程中，尤其不便，绘图工具容易丢失；⑤在绘图中有时会边看着电脑边画图，电脑的放置位置会影响绘图的效率，为电脑提供一个安全又舒适的位置是非常重要；⑥现有的绘图桌具有的储物空间使用起来不方便，在整体形象方面没有为形象增加亮点，有时还显得特别突兀。
针对以上问题，提出合理的解决方案，以此为依据，完成绘图桌的改良设计。
2 绘图桌方案设计2.1 桌体设计（1）桌面设计桌面部分首先在水平作业域上桌面选用亚克力材料，内置磁性材料，桌面上标有尺寸线和图纸定位线，可以对A1、A2、A3、A4型号的图纸进行快速准确的定位。
亚克力材料不仅使用起来舒适，而且清洁方便，使桌面显得干净整洁，图纸定位线和磁性桌面的设计，便于图纸的定位和拆取，提高了绘图效率。
绘图台(桌)的功能与形式的协调关系
绘图台（桌）的功能与形式的协调关系绘图台（桌）是一种专门用于进行绘画、绘图等视觉创作的工作台，它在设计上需要考虑功能与形式的协调关系。
功能是指绘图台（桌）的实际使用价值和所能提供的便利性，形式则体现了绘图台（桌）的外观美感和艺术性。
在实际设计和选择绘图台（桌）时，我们需要充分考虑这两者之间的平衡，以确保用户能够充分发挥创作的效果和舒适的工作体验。
一、绘图台（桌）的功能需求1. 创作空间：绘图台（桌）应该提供宽敞、整洁的工作空间，以便艺术家或设计师可以在上面进行持久、复杂的绘画作品。
这意味着绘图台（桌）需要足够的宽度和深度，以容纳绘图材料、绘图工具和作品。
2. 可调节性：由于绘图过程中需要不同角度的观察和操作，绘图台（桌）应具备可调节的功能，以满足不同身高的用户的需求。
可调节的高度和角度可以帮助艺术家和设计师找到最佳的绘画工作姿势，减少肌肉疲劳和视觉疲劳。
3. 储物空间：艺术创作过程中需要使用各种绘画工具、画笔、颜料等材料，因此绘图台（桌）应该设计有储物空间，以便用户方便地存放和组织这些工具。
可以在绘图台（桌）的侧面或下方增加抽屉、柜子或架子来满足这个需求。
4. 稳定性和耐用性：绘图台（桌）作为一个用于长期创作的工作台，需要具备足够的稳定性和耐用性，以支撑大量的绘画作品和材料。
设计时应考虑结构稳固、材质坚固，确保绘图台（桌）可以长时间使用而不会出现晃动或破损的情况。
5. 多功能性：绘图台（桌）不仅仅是一个绘画的工作台，还可以兼具其他功能，例如电脑台、书桌等。
通过考虑绘图台（桌）的多功能性，可以节省空间，提高工作效率。
二、绘图台（桌）的形式需求1. 简洁而美观：绘图台（桌）的外观设计应该简洁大方，符合美学原则，以便与工作环境和用户审美相协调。
整体线条应该流畅、平衡，材质和颜色也应与周围的装饰风格相搭配。
2. 人性化设计：绘图台（桌）的设计应注重人体工程学，以提供用户舒适的工作体验。
例如，边缘应该光滑防刮伤，角度和高度调节应灵活易用，操作按钮和开关位置应方便用户触达。

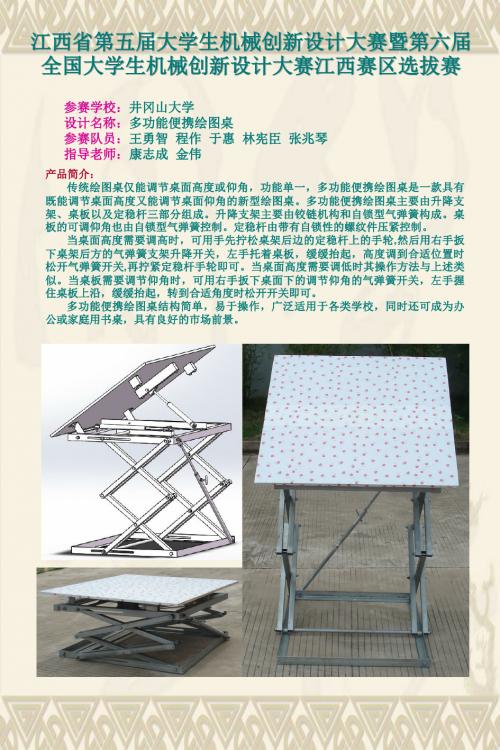

多功能便携绘图桌展板(终稿)
参赛学校：井冈山大学 设计名称：多功能便携绘图桌 参赛队员
产品简介： 传统绘图桌仅能调节桌面高度或仰角，功能单一，多功能便携绘图桌是一款具有 既能调节桌面高度又能调节桌面仰角的新型绘图桌。多功能便携绘图桌主要由升降支 架、桌板以及定稳杆三部分组成。升降支架主要由铰链机构和自锁型气弹簧构成。桌 板的可调仰角也由自锁型气弹簧控制。定稳杆由带有自锁性的螺纹件压紧控制。 当桌面高度需要调高时，可用手先拧松桌架后边的定稳杆上的手轮 ,然后用右手扳 下桌架后方的气弹簧支架升降开关，左手托着桌板，缓缓抬起，高度调到合适位置时 松开气弹簧开关,再拧紧定稳杆手轮即可。当桌面高度需要调低时其操作方法与上述类 似。当桌板需要调节仰角时，可用右手扳下桌面下的调节仰角的气弹簧开关，左手握 住桌板上沿，缓缓抬起，转到合适角度时松开开关即可。 多功能便携绘图桌结构简单，易于操作，广泛适用于各类学校，同时还可成为办 公或家庭用书桌，具有良好的市场前景。

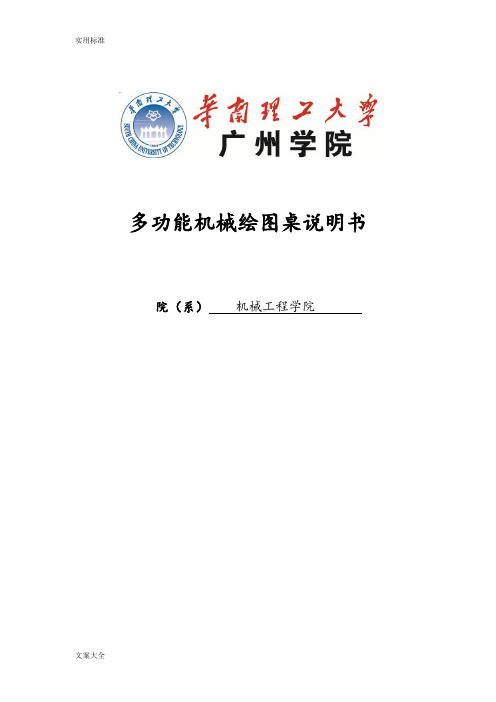

多功能机械制图桌
多功能机械绘图桌说明书院（系）机械工程学院摘要现在的工科生或多或少都需要画图纸，而对于机械专业的学生来说就更是必不可少的，由于传统的绘图桌结构简单，可实现的功能比较单一，在绘制过程中出现的问题比较多，例如图纸容易弄脏、需要某些工具时无法立即找到、画具摆放不方便、角度的绘制问题等等。
所以我们在传统绘图桌的基础上添加了一些创新机构，使之具有更多有利于绘图的功能：移动板--纸张保洁，右移动板上有挡板，可挡住画具不滑落到底部，方便拿放；机械臂--辅助绘制直线、多种图形和常用角度；升降台--利用涡轮蜗杆传动实现桌面的升降；书架--放书，可根据需要移动位置等等。
具体介绍看下文。
关键词：画图纸、绘图桌、移动板、机械臂、升降台、书架一、整体结构1、桌子的整体设计外形如下图（俯视）相应的布局图1、移动板2、辅助绘图机构（机械手臂）3、绘图尺子4、螺母、垫圈的标准尺寸画板5、放书架6、画图工具挡板2、绘图桌等轴侧视图3、透视图二、局部结构简介1、移动板如果所示，桌面两端为两块可左右移动的移动板（图1），主要是配合机械臂能够在整个桌面上的任意地方绘画，移动板和桌面相距5mm（如图2）。
绘图过程中，绘图纸放置于桌面，手臂放置于两移动板上，避免手在绘图过程中与图纸过多接触，减少铅笔碳粉与纸面的摩擦而弄脏图纸，影响绘图质量，达到保洁功能。
2、辅助绘图机构如图所示为辅助绘图机械臂。
机械臂安装在两移动板上，可随手的移动而移动到桌面的各个位置。
机械臂采用三关节式机械臂，机械臂末端安装辅助绘图工具。
左边机械臂末端安装绘图尺，水平方向绘图尺固定，另一绘图尺可实现15度卡位转动（每次可转动15度），便于绘制正六边形（两尺角度调节为120度）。
右端机械臂末端接有标准件绘图板，便于等比绘制。
绘图时，手控制机械臂，可减少与图纸的接触，亦可达到保洁功能。
常规作图时，可将机械臂移至桌子后方。
左机械臂右机械臂3、升降机构介绍升降机构原理是采用涡轮蜗杆机构原理，通过旋转摇臂可实现绘图桌的高低控制以达到我们所需的高度、方便绘图。
毕业设计——多功能书桌的整体创新设计
【摘要】针对目前的课堂教学需求，如桌子高度可能会不合适且不易调节，以及放在桌面上的东西容易滚动滑动等等，并结合自身在上课时对于桌子的要求和希望改进的地方，做出了一个多功能书桌的设计，旨在能够以更多的功能以及更加完善的人机功效来提高学生的上课效率。
同时目前的硬件设施在功能日趋完备的同时，也更加注意到空间的充分利用，所以对于目前正在使用的桌子等硬件设施进行重新设计，以提升其对于空间的利用效率，利用机械原理使其能占用更少的空间而发挥更大的作用。
、本文主要讲述多功能书桌的各部件设计以及其设计原理，通过对于结构的分析和材料选择分析，制定相关的部件外形与内部结构，然后利用UG NX软件对各零件进行三维建模，完成整体的组装和完整的组装步骤。
【关键词】：多功能书桌创新三维建模组装目录引言 (1)一、多功能书桌的可行性分析 (2)（一）市场分析 (2)二、多功能书桌介绍 (5)（一）外形及主要部件介绍 (5)（二）多功能书桌设计图 (6)（三）桌子功能 (12)（四）技术分析 (13)三、多功能书桌的美化设计方向 (15)（一）细节美化 (15)（二）结构美化 (16)四、多功能课桌进一步改善的发展方向 (16)（一）新型功能的添加 (16)（二）材料方面的改善 (16)（三）应用范围的普及 (16)（四）结构方面的改进 (16)总结 (18)参考文献 (19)谢辞 (20)引言目前的教室中，绝大多数采用的还是传统的钢管、铁皮、铁皮、胶木板之类的材料用螺丝螺母结构组装的课桌，但是功能并不完善，常常发生桌面上的东西掉到地上的事，并且对于长期伏案工作的学生和有此类工作情形的人来说，目前的桌子并不能保证使用者以一个正确的姿势来工作，长此以往容易导致身体出现问题。
同时对于不同身材的使用者，目前使用的桌子也没有相应方便的调节机构，这就导致有的时候使用者会觉得桌子使用起来很别扭。
基于这种情况，我设计了一款多功能的桌子，相信它能让坐着学习工作变得更方便更有乐趣。
绘图桌椅造型功能优化设计
收纳性
收纳性是绘图桌椅设计的另一个重要考虑因 素。设计师应该考虑在桌椅设计中加入足够 的收纳空间，以支持使用者的日常工作需求 。例如，可以在桌面上设置多个收纳盒和抽 屉，以便使用者可以轻松找到他们需要的工 具和材料
绘图桌椅的功能优化设计
Annual work summary
环保性
环保性也是绘图桌椅设计的关键考虑因素。 设计师应该选择环保的材料来制作桌椅，如 可回收的木材和金属，以及低挥发性有机化 合物(VOC)的涂料等。此外，设计师还可以 考虑采用节能的设计，如使用低能耗的电器 元件等
绘图桌椅的功能优化设计
Annual work summary
安全性
安全性是绘图桌椅设计的另一个重要方面。 设计师应该考虑使用者的安全，并采取相应 的措施来防止意外发生。例如，可以在桌面 上设置防撞角来防止意外碰撞，以及在座椅 上设置安全带以防止使用者从椅子上摔下来 等
绘图桌椅的功能优化设计
Annual work summary
调节性
调节性是绘图桌椅的另一个重要功能。使用 者可以根据自己的工作需要来调整桌椅的高 度、角度和深度，以获得最佳的工作姿势和 视角。例如，绘图桌可以配备可调节高度的 座椅和可调节角度的桌面，以满足使用者的 个性化需求
绘图桌椅的功能优化设计
综上所述，绘图桌椅的造型和功能优化设 计都是非常重要的。设计师应该根据使用 者的需求和工作环境来综合考虑这些因素 ，并以此为基础来设计出符合人体工程学 、实用、舒适且具有美观性的绘图桌椅
-
Annual work summary
20XX
THANK YOU
UpSpace PowerPoint Template
便携式多功能绘图桌设计研究
Ｑ： 垫
Ｓｃｉ ｅｎｃｅ ｅｎ Ｔｅｃｈ ｏｇｙ ｎｎｏ ｄ ｎｏｌ Ｉ ｖａｔ ｏｎ ｉ Ｈｅ ａｌ 能 绘 图 桌设 计研 究
喻国盈 李旭 刘苏瑶 曲悠扬 张雨婷 （ 东北 林业大 学土 木工程 学 院 哈尔滨 １ ０ ４ ） ０ ０ ５
３便携式绘 图桌设计
１现状调 查及分析
绘 图 桌 可 分 为 两 种 。 种 是 便 携 式 的 一 桌 上 型 制 图板 ， 另一 种是 体 积 较 大 、 能较 功 为 单 一 的 制 图 桌 。 两 种 绘 图桌 的 市 场 价 这 格 因 使 用 材料 的不 同以 及 桌 子 本 身 性 能的 好 坏 ， 格 从 几百 到 几 千 元 不 等 。 价 从使 用 性 能 方 面 来 衡 量 ， 种 类 型 的绘 图 桌 都 存 在 两
摘 要： 电脑绘 图具 有 简单 、 高效 ， 实用的 特点 ， 但在 对赢 色的调 试 ． 识别 、 比等 方 面仍然 离不开 手绘 。 图桌是 手绘操 作 中至 关重 配 绘 要 的辅助工具 。 本文通过 对 当前绘 图桌的使 用情况进行 调查 ； 针对绘 图桌所存在 的缺欠进 行分析 ， 出 了便 携式 多功 能绘 圈桌设 计的必 提 要性 ； 通过 对桌体 的各部 件的分项 设计得 出便 携式 多功能绘 图桌的设 计流程及 方法 最后得 出 计 的重要 意 义。 设 关键 词： 图桌 便携 多功 能 绘 中图分 类 号 ： Ｓ ２ Ｔ ０ 文献 标 识 码 ： Ａ 文 章编 号 ： ６ ４ ０ ８ （ ０ ０ ０ （） ０ ２ ０ １ ７ — ９ Ｘ ２ １ ） ９ａ一０ ０ — １
各 自的 利 弊 。 桌 上 型 制 图 板 的 优 点 是 外 观 简 单 大
方 ， 于 携 带 。 是制 图板 自身 需 要依 附 于 便 但 桌 面 的 支撑 才 能 发 挥 制 图 的 作 用 ， 且 分 而 离 的 支 撑 效 果 不 够 稳 定 ， 解决 了 绘 图 的 仅 最 基 本要 求 ； 统式 制 图桌 体 积 庞 大 笨 重 ， 传 功 能单 一 。 体 高 度一 定 ， 能 满 足 身高 不 桌 不 同的人的舒适尺 度的要求 。 内部 空 间 单 一 局 限 ， 能 安 置 绘 图 各 种 工 具 及 日常 所 需 不 用 品 。 种 制 图 桌 为 整 体 的 稳 固性 一 般 都 这 会 采 用 合金 以 及 重 量 比 较大 的胶 合 板 作 为 制 作 原 料 。 功 能 上 与 桌 上 型 制 图板 相 比 在 较 有 所 进 步 ， 加 了 调 节 桌 面 倾 斜 角 度 的 增 功 能 本文根 据概 率论 统计学 针对 绘 图桌在 各 领域 内的 使用 状 况进 行 抽样 问卷 调 查 。 本次 调查 共 发 出 问卷２ ０ ， 效 卷 １ ０ 。 中 ０份 有 ９份 其 ６ ％的人 群正 在 使用 传统 的绘 图桌 （ １。 ９ 图 ） 另一 调查 结 果 显 示 大 约 ８ ％的使 用 者 ９ 对 目前 使 用 的 传 统 绘 图桌 不 满 意 ， 望 可 希 以有 一 种 利 于 携 带 的 、 适 应 不 同环 境 同 可 时 具 备 多 种 功 能 的 绘 图桌 来 辅 助 工 作 。 基 于 以 上调 查 分 析 ， 用 者对 于 便 利 的 、 能 使 功
新型多功能制图桌的设计
研究•开发新型多功能制图桌的设计□赵猛沈阳职业技术学院沈阳110045摘要：针对工科院校工程制图类课程所使用的制图桌在结构和功能上不能满足教学要求的问题，设计了一款新型多功能制图桌。
介绍了这一多功能制图桌的工作原理，分析了桌面、调节机构、储物装置等制图桌的结构。
这一多功能制图桌结构设计合理，使用方便，可根据使用者的身高及制图习惯手动调节制图板的高度和角度，满足制图者测绘、手工制图及电子制图等多方面需求，并能提高制图效率。
关键词：制图桌结构原理设计中图分类号：TH122 文献标志码：A 文章编号：1000-4998(2020)07 -0053 -03Abstract：Aiming at the problem that the drawing bench used in the engineering drawing courses in engineering colleges cannot meet the teaching requirements both in structure and function, a new multi-functional drawing bench was designed. The working principle of this multi-functional drawing bench was introduced, and the structure of the drawing bench such as desktop, adjusting mechanism and storage device was analyzed. This multifunctional drawing bench has a reasonable structure design and is easy to use. It can manually adjust the height and angle of the drawing board according to the user* s height and drawing habits to meet the needs of cartographers in plotting, manual drawing and electronic drawing with improved drawing efficiency.Keywords：Drawing Bench Structure Principle Design1设计背景制图课程是目前国内髙校工科类专业学生必修的专业课程[1<，制图课程所使用的书桌与其它课程所使用的阶梯座椅、普通书桌有所不同，大多为专业制图桌[<]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

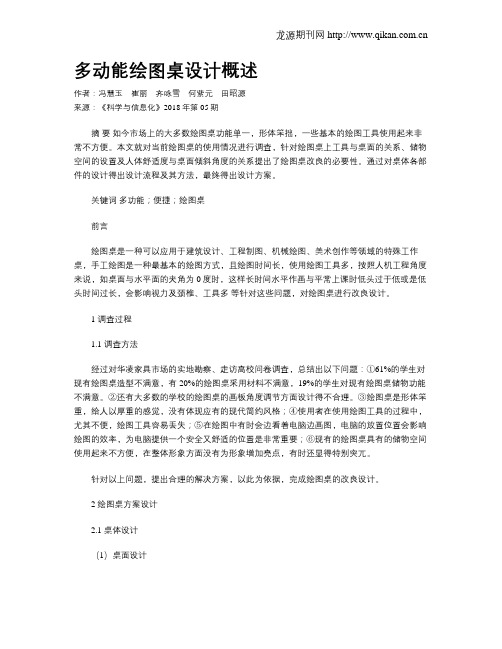

多动能绘图桌设计概述
摘要如今市场上的大多数绘图桌功能单一，形体笨拙，一些基本的绘图工具使用起来非常不方便。
本文就对当前绘图桌的使用情况进行调查，针对绘图桌上工具与桌面的关系、儲物空间的设置及人体舒适度与桌面倾斜角度的关系提出了绘图桌改良的必要性。
通过对桌体各部件的设计得出设计流程及其方法，最终得出设计方案。
关键词多功能；便捷；绘图桌
前言
绘图桌是一种可以应用于建筑设计、工程制图、机械绘图、美术创作等领域的特殊工作桌，手工绘图是一种最基本的绘图方式，且绘图时间长，使用绘图工具多，按照人机工程角度来说，如桌面与水平面的夹角为0度时，这样长时间水平作画与平常上课时低头过于低或是低头时间过长，会影响视力及颈椎、工具多等针对这些问题，对绘图桌进行改良设计。
1 调查过程
1.1 调查方法
经过对华凌家具市场的实地勘察、走访高校问卷调查，总结出以下问题：①61%的学生对现有绘图桌造型不满意，有20%的绘图桌采用材料不满意，19%的学生对现有绘图桌储物功能不满意。
②还有大多数的学校的绘图桌的画板角度调节方面设计得不合理。
③绘图桌是形体笨重，给人以厚重的感觉，没有体现应有的现代简约风格；④使用者在使用绘图工具的过程中，尤其不便，绘图工具容易丢失；⑤在绘图中有时会边看着电脑边画图，电脑的放置位置会影响绘图的效率，为电脑提供一个安全又舒适的位置是非常重要；⑥现有的绘图桌具有的储物空间使用起来不方便，在整体形象方面没有为形象增加亮点，有时还显得特别突兀。
针对以上问题，提出合理的解决方案，以此为依据，完成绘图桌的改良设计。
2 绘图桌方案设计
2.1 桌体设计
（1）桌面设计
桌面部分首先在水平作业域上桌面选用亚克力材料，内置磁性材料，桌面上标有尺寸线和图纸定位线，可以对A1、A2、A3、A4型号的图纸进行快速准确的定位。
亚克力材料不仅使用起来舒适，而且清洁方便，使桌面显得干净整洁，图纸定位线和磁性桌面的设计，便于图纸的定位和拆取，提高了绘图效率。
其次，
现如今我们使用绘图桌的过程中绘图工具在桌面上不易固定，而且容易丢失，因此在此次设计中设置水平、铅直和角度尺具固定在桌面上并且尺具可到达桌面的任意位置，不仅解决了尺具易丢失的问题而且给绘图者带来极大的便捷。
（2）桌面尺寸
水平作业域是指人坐于台面前，手臂活动的范围根据图示[1]人只有坐立在桌面前作业时才会采用水平作业面。
合理的正常水平作业面是能够保证肘部可以放置在作业面上，最大的水平作业面要保证双手手臂可以不受限制自由地在整个桌面活动并且不易造成疲劳。
因此桌面大小定为1200mm*900mm?。
（3）绘图工具设计
该绘图桌的工具尺由三部分组成（如图1），两个带有刻度并在尺子中间带有缝隙的刻度长尺和一个中间部分为圆盘刻度左右在直径方向上左右两侧带有相同长度直尺的尺子组成，两个直尺中长度相对较短的那个其滑轨在桌面的长边下方，另一根较长的直尺作为另外两个直尺的中枢，其中间预留的缝隙作为公共的滑轨，桌面上尺子之间的连接通过圆钮连接方式连接，这种方式不仅可使尺子到达桌面的任何角度，也为绘图者提供了不少方便，在不使用尺子时可将他们收纳到桌面的任意一个角上，通过这种方法消除了丁字尺与桌子分离所造成的不便。
2.2 储物空间的设计
储物空间设计分为两部分，第一部分，桌面上方有一块始终平行于地面的桌板，长度则与桌面长度相同，当桌面放平时放置物品的小桌面可与主桌面无缝对接，小桌面在使用过程中可随意调节高度以及桌面与人的距离。
第二部分，在桌面下方设置的储物柜可绕某一桌腿旋转，当使用绘图桌时，可将储物柜旋转至桌子外侧，为绘图者提供一个舒适的绘图环境，并且储物柜的上部可放置电脑，方便绘图者的使用。
设计中绘图桌的储物空间设置在比较隐蔽的位置，在桌腿后部的空间可根据需要设计成不同种类的空间，第二部分储物依旧沿用桌面下方设置储物用的抽屉。
2.3 造型设计
造型：普通绘图桌矩形，且略显笨重，因此形体的改变将会是很大的进步，为此我们提出了圆角桌面、抽屉与绘图桌协调组合等，以增加其艺术性。
圆角桌面不仅在使用方面舒适，而且在视觉效果上美观（如图2）。
2.4 桌面高度
经过在华凌家具市场的调研分析可得，一般书桌的高度是在70-75cm之间，
为了满足最高身高尺寸，因此选用95%百分位来对绘图桌的高度进行设计，经计算桌高=坐高+座椅差=（360～480）+（p50男性坐高/3-（20～30）=420+（303-25）=698mm [2] ，加鞋高修正量38mm等于736mm，经测量桌高为750mm比较合理。
2.5 细节设计
（1）人性化设计
桌面的上方有一块始终平行于地面的桌板，其宽度为25cm，长度则与桌面长度相同，当桌面放平时放置物品的小桌面可与主桌面无缝对接，小桌面在使用过程中也可随意调节高度以及桌面与人的距离。
取消了绘图板挡板，使用更为小巧的挡板旋钮。
增设水杯桶、手机支架、脚踏板、伞钩等。
在桌面下方有一个抽屉，桌面滑落的物品可直接掉入抽屉，抽屉内部两端有两个弹簧，不用时会自动收缩回去。
（2）桌面倾角的升降方式
利用这种调节器可以自行收缩，自由的调节角度，且不需要借助人力，金属卡槽也在调节器内部，不会伤到手，稳定性也比较强。
桌面升降方式为电动控制，通过桌腿部位与储物空间链接部分的电动推杆使桌面倾角发生改变，桌面下部与桌腿连接部位用轴的方式使其发生转动。
3 结束语
一个产品除了设计要具有实用价值之外还应充分考虑人机关系，机与物的关系。
因为这些物品是为人设计的，如果人使用的不舒服、不方便，任何酷炫的产品都是失败的。
当下绘图桌的功能问题已经大部分被解决，问题在于如何解决不同功能在一个固定物品上组合，安放的位置、桌面的升降方式等，这些问题给设计带来了困难，也是设计者所要解决的问题，再有，为迎合大多数人审美、心理上的需求，在设计时考虑不同人群身高、行为习惯、消费需求等进行设计。
在升降方式上我们做了很多实验，测试了不同升降器，综合考虑了多个方面的问题后，最终选择了适合本方案绘图桌升降的工具，所以要遵循以人为本的设计理念。
另外在设计的过程中也要考虑到物与产品的关系。
使人-机-物三位一体融会贯通地进行设计。
达到良好的交互关系。
在此设计过程中，我查阅了许多有关桌子制作方面、人机工程学和人机心理学方面的书籍，在设计中，我们不断发现问题，不断解决问题，这不仅开发锻炼了我们解决问题的能力。
从中学到了许多知识，了解了一些构件的学名以及其工作原理，与此同时还学习了一些关于造型方面的基本知识，利用空间组合的原理设计出一个不仅在功能上可以满足需求，而且在造型方面美观的绘图桌。
参考文献
[1] 高凤麟.人机工程学[M].北京：北京电子出版社，2009：83.
[2] 李达.人机工程学[M].北京：北京电子出版社，2014：37-39.。
