《电力电子技术》课程综合复习资料一、判断题1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
答案：√2、逆变角太大会造成逆变失败。
答案：×3、有源逆变指的是把直流电能转变成交流电能送给负载。
答案：×4、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。
答案：×5、无源逆变指的是不需要逆变电源的逆变电路。
答案：×6、在三相半波可控整流电路中，电路输出电压波形的脉动频率为300Hz。
答案：×7、变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。
答案：√8、变频调速装置是属于无源逆变的范畴。
答案：√9、晶闸管串联使用时，必须注意均流问题。
答案：×10、并联谐振逆变器必须是略呈电容性电路。
答案：√11、晶闸管可控整流电路是一种变流电路。
答案：√12、电源总是向外输出功率的。
答案：×13、在单相全控桥电路中，晶闸管的额定电压应取U2。
答案：×14、实际使用电力晶体管时，必须要有电压电流缓冲保护措施。
答案：√15、同一支可关断晶闸管的门极开通电流比关断电流大。
答案：×16、使用大功率晶体管时，必须要注意“二次击穿”问题。
答案：√17、电力场效应晶体管属于电流型控制元件。
答案：×18、电力晶体管的外部电极也是：集电极、基极和发射极。
答案：√19、把交流电变成直流电的过程称为逆变。
答案：×20、电力电子系统中“环流”是一种有害的不经过负载的电流，必须想办法减少或将它去掉。
答案：√二、单选题1、单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）。
A．0°～90°B．0°～180°C．90°～180°D．180°～360°答案：A2、α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
电力电子技术复习整理.doc
1. 图2-9为具有变压器中心抽头的单相全波可控整流电路， 问该变压器还有直流磁化问题吗？试说明：①晶闸管承受的最 大反向电压为2彻2'②当负载是电阻或电感时，其输出电 压和电流的波形与单相全控桥时相同。
答：具有变压器中心抽头的单相全波可控整流电路，该变压器 没有直流磁化的问题。
因为单相全波可控整流电路变压器二次测绕组中，正负半 周内上下绕组内电流的方向相反，波形对称，其一个周期内的 平均电流为零，故不会有直流磁化的问题。
2. 三相半波整流电路的共阴极接法与共阳极接法，a 、b 两相 之间换相的的自然换相点不是同一点。
它们在相位上相差 1800。
3. 使变流器工作于有源逆变状态的条件答:条件有二：①直 流侧要有电动势，其极性须和晶闸管的导通方向一致，其值应 大于变流电路直流侧的平均电压；②要求晶闸管的控制角。
＞ H/2,使Z4为负值。
4. 单相桥式全控整流电路，当负载为电阻负载时，要求的晶 闸管移相范围是0 ~ 180°，当负载为电感负载时，要求的晶闸 管移相范围是0 ~ 90°。
三相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管 移相范围是0~ 120°,当负载为电感负载时，要求的晶闸管移 相范围是0〜90%5. 并联谐振式逆变电路利用负载电压进行换相，为保证换相 应满足什么条件？答:假设在f 时刻触发VT 2、VT 3使其导通，负载电压a 就通过 VT 2、VT 3施加在VT,、VT 4上，使其承受反向电压关断，电流从 VT,、VT 4向VT 2、VT 3转移，触发VT 2、VT 3时刻t 必须在认过零 前并留有足够的裕量，才能使换流顺利完成。
6. 逆变电路多重化的目的？如何实现？串联多重和并联多重逆变电路各用于什么场合？答：逆变电路多重化的目的之一是使总体上装置的功率等级提 高，二是可以改善输出电压的波形。
因为无论是电压型逆变电 路输出的矩形电压波，还是电流型逆变电路输出的矩形电流 波，都含有较多谐波，对负载有不利影响，采用多重逆变电路， 可以把几个矩形波组合起来获得接近正弦波的波形。
高度电力电子技术复习提纲
电力电子技术复习提纲1电力电子技术的基本概念电力电子技术是应用于电力领域的电子技术，是使用电力电子器件对电能进行变换和控制的技术。
通常把电力电子技术分为电力电子器件制造技术和变流技术两个分支。
前者的理论基础是半导体物理，是电力电子技术的基础；后者的理论基础是电路理论，是电力电子技术的核心。
电力电子学是由电力学，电子学和控制理论三个学科交叉而形成的。
2两级式光伏并网逆变器的基本拓扑与控制（1）基本拓扑：两级式光伏并网逆变器主要包括前级DC/DC变换器和后级DC/AC 变换器。
两个变换器之间一般均设有一个足够容量的直流滤波电容，该直流滤波电容在缓冲前后级能量的同时，也起到了前后级控制上的解耦作用。
一般情况下，由于光伏电池的输出电压通常都低于电网电压的峰值，因此要实现并网发电，应先将光伏电池输出的直流电通过前级Boost变换器升压后再输出给后级的网侧逆变器。
单相三相（略）（2）控制策略：对前后级变换器的控制策略一般可以独立地进行研究。
一般而言，在具有两级变换的光伏并网逆变系统中，前级DC/DC变换器主要实现最大功率点跟踪（MPPT）控制，而后级的DC/AC变换器（并网逆变器）则有两个基本控制要求：一是要保持前后级之间的直流侧电压稳定；二是要实现并网电流的控制（网侧单位功率因数正弦波电流控制），甚至需根据指令进行电网的无功功率调节。
MPPT控制方法：1）基于输出特性曲线的开环MPPT方法；2）扰动观测法；3）电导增量法；4）智能MPPT方法。
并网逆变器的控制策略：1）基于电压定向的矢量控制策略；2）基于电压定向的直接功率控制策略；3）基于虚拟磁链定向的矢量控制策略；4）基于虚拟磁链定向的直接功率控制策略。
图1基于电压矢量定向的矢量控制系统（VOC）示意图图2基于虚拟磁链定向矢量控制（VFOC）的控制结构u*dc图3基于无电网电压传感器V-DPC的控制结构a ib i ci a e b e ce L L LPWMAS BS CS dcu dcu αi -PIp q*p*q --p S qS E空空空空βi αψβψA S B S CS *dcu 空空空空空空空空空空空空空空空空空空空空空空空空空图4基于无电网电压传感器VF-DPC 的控制结构3并网风力发电机组的基本类型与其变流器的基本拓扑3.1发电机组基本类型（1）恒速系统笼型/绕线型转子异步风发电机系统（2）半变速系统异步双馈（有齿轮箱）（3）全变速系统电励磁/永磁同步直驱（无齿轮箱）3.2变流器的基本拓扑（1）全功率电压型风机变流器拓扑二极管不控整流+升压斩波（boost）+三相电压型逆变器双PWM变流器三电平（2）全功率电流型风机变流器拓扑(3)全功率混合型风机变流器拓扑(4)矩阵型风机变流器拓扑4三相无源PWM逆变器的拓扑与控制策略，其输出滤波器的设计（1）三相无源PWM逆变器的拓扑（2）控制策略由于VSI直流侧多采用整流电源或蓄电池等供电，因此一般无需直流电压反馈。
考试提纲
考试提纲<电力电子.. prop考点 funexam >什么是电力电子技术：电力电子技术就是使用电力电子器件对电能进行变换和控制的技术电力电子变换的类型：四大类{交流变直流AC-DC 直流变交流DC-AC 直流变直流ＤＣ－ＤＣ 交流变交流ＡＣ－ＡＣ}电力电子倒三角图电力电子技术诞生标志：一般认为,电力电子技术的开始是以1957年第一个晶闸管的诞生为标志的相控的定义：晶闸管是通过对门极的控制能够使其导通而不能使其关断的器件，属于半空型器件。
对晶闸管的电路的控制方式主要是相位控制方式，简称相控方式斩控方式的定义与晶闸管的相控方式相对应，采用全控器件的电路主要控制方式为脉冲宽度调制方式。
相对与相位控制方式，可称之为斩波控制方式整流电路 rectifier1、单相桥式全控整流电路（电阻性负载）串联RLC支路为纯电阻电路，即为单相桥式全控整流电路的电阻性负载情况，将电阻设置为2Ω，并设置仿真结束时间为0.06s，仿真模型电路如图3：图3α=30°时，可得到仿真结果如图：改变α的值分别为60°（图5），90°（图6），120°（图7），得到的仿真结果分别如图：图5图6图72、单相桥式全控整流电路（阻-感性负载）串联支路为R和L时，为单相桥式全控整流电路的阻-感性负载情况，将L设置为1e-3，R设置为2Ω，其他参数设置与电阻性负载情况相同，建立的仿真模型电路如图8：取α=30°时，仿真结果如图9：图9当α分别取60°（图10），90°（图11），120°（图12）时，仿真结果分别如图：图10图11图12三相桥式全控整流电路<prop变压器漏感>变压器漏感对整流电路影响的一些结论（1） （1） 出现换相重叠角g，整流输出电压平均值Ud降低。
（2） （2） 整流电路的工作状态增多（3） （3） 晶闸管的di/dt减小，有利于晶闸管的安全开通。

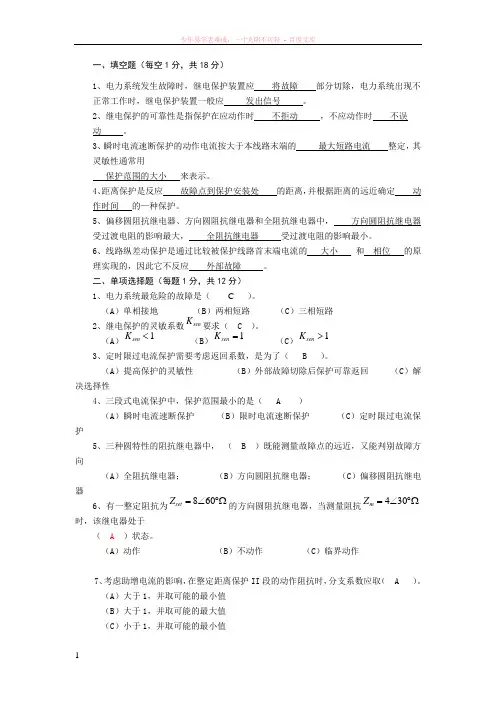

工学院09电气继电保护复习提纲
一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应 将故障 部分切除，电力系统出现不正常工作时，继电保护装置一般应 发出信号 。
2、继电保护的可靠性是指保护在应动作时 不拒动 ，不应动作时 不误动 。
3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定，其灵敏性通常用保护范围的大小 来表示。
4、距离保护是反应 故障点到保护安装处 的距离，并根据距离的远近确定 动作时间 的—种保护。
5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 方向圆阻抗继电器 受过渡电阻的影响最大， 全阻抗继电器 受过渡电阻的影响最小。
6、线路纵差动保护是通过比较被保护线路首末端电流的 大小 和 相位 的原理实现的，因此它不反应 外部故障 。
二、单项选择题（每题1分，共12分）1、电力系统最危险的故障是（ C ）。
（A ）单相接地 （B ）两相短路 （C ）三相短路2、继电保护的灵敏系数sen K 要求（ C ）。
（A ）1sen K < （B ）1sen K = （C ）1sen K >3、定时限过电流保护需要考虑返回系数，是为了（ B ）。
（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性4、三段式电流保护中，保护范围最小的是（ A ）（A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护5、三种圆特性的阻抗继电器中， （ B ）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于（ A ）状态。
（A ）动作 （B ）不动作 （C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ A ）。
（A ）大于1，并取可能的最小值（B ）大于1，并取可能的最大值（C ）小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用（ B ）。
《电力电子技术》综合复习
《电力电子技术》综合复习资料一、填空题1、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
2、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
3、整流是指将变为的变换。
4、单相桥式可控整流电路中，晶闸管承受的最大反向电压为。
5、逆变角β与控制角α之间的关系为。
6、MOSFET的全称是。
7、功率开关管的损耗包括两方面，一方面是；另一方面是。
8、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为器。
9、变频电路从变频过程可分为变频和变频两大类。
10、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
11、就无源逆变电路的PWM控制而言，产生SPWM控制信号的常用方法是。
12、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括：和。
13、IGBT的全称是。
14、为了保证逆变器能正常工作，最小逆变角应为。
15、当电源电压发生瞬时与直流侧电源联，电路中会出现很大的短路电流流过晶闸管与负载，这称为或。
16、脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。
17、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。
二、判断题1、给晶闸管加上正向阳极电压它就会导通。
2、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
3、在单相桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
4、GTO属于双极性器件。
5、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
6、对于三相全控桥整流电路，控制角α的计量起点为自然换相点。
7、IGBT属于电压驱动型器件。
8、晶闸管采用“共阴”接法或“共阳”接法都一样。
9、在触发电路中采用脉冲变压器可保障人员和设备的安全。
10、GTO的关断是靠门极加负信号出现门极反向电流来实现的。
电力电子技术课程复习题_解答参考_V2
11．在直流电动机负载的整流电路中，串接平波电抗器的意义是什么? 平波电抗器电感量的选择原则是什么? 分析：电枢回路串接平波电抗器，增大直流电动机工作的电流连续区， 改善电机的工作特性。电感量的选择原则为在电动机工作电流为额定电 流的5%-10%时，仍能工作于连续状态。 12．整流电路中出现换相重叠角γ的根本原因是什么；换相重叠角γ与 什么参数有关。 分析：根本原因是变压器存在漏感，使换相过程不能瞬时完成。γ与 Id、XB、α、U2有关，详见书本P61 公式2-36。 第3章部分: 一，教材P.111中的全部习题。 提示：对第3．题，因本题的L为有限值，故要首先判断电感电流即 负载电流是否连续。先假设电感电流连续， 。 二，补充题： 1．分别绘出BUCK式、BOOST式、BUCK-BOOST式DC/DC斩波电路图，绘出 其电感电流连续与不连续下的等效电路图，并在理想条件下分别导出它
3开关管选择错误不应选gtr从工作频率和功率两方面考虑应选用功率mos附图a附图brocot1uonsvt1npt1cod1nsnpuo附录scr整流负载类scr电流平均值有效值输入变压器最大功率s二极管同电阻负载同电阻负载同电阻负cos17cos17二极管同电阻负载同电阻负载同电阻负cos343参考p56图219参考p57图221计算cos34二极管同电阻负载同电阻负载同电阻负
导体器件。单极型器件：Power MOSFET。 第2章部分: 一，教材P.97---99中的第2.---13. 题, 第16.---17.①题，第18.--19. 题, 第22.---26. 题, 第29.---30. 题的全部习题。 提示：对第2．题，写出正、负半波的磁链增量之差的积分表达式来 说明；对第3．题，L为极大，即电感电流连续，且为恒流状态，② Ud80V，Id=I240A；对第5．题，半控桥中的两个二极管可以起续流二极 管的作用；对第7．题，当a相触发脉冲消失，则整流电路只对b、c相整 流 ，电路变为两相整流电路。对第11．题，Ud58.5V， IdVT =Id /33.9A；对第13．题，对照第11．题来理解、列式可简单地得出答案； 对第17．①题，Ud257.4V；对第22．题，要考虑负载是恒流性质这个电 路条件来简化解题。 二，补充题： 1．在电阻性负载、大电感性负载、大电感加有输出续流二极管性负载 这三种典型负载条件下，对SCR单相全控桥、三相半波、三相全控桥电 路三种典型整流电路，列表分别填写：电路输出直流电压、电流，SCR 的最大移相范围、导通角、承受的最大正、方向电压、电流平均值、电 流有效值；输入变压器的最大功率（）；输入电流的最低次谐波频率等 各数学表达式（包括原始积分表达式）。 分析：本题主要考察不同情况下整流电路的工作原理，各电压电流波 形；明确平均值、有效值的定义，在此基础上求解电路相关参数。详见 本文档尾页附录。 2．单相桥式全控整流电路，接电阻性负载，要求电路输出的直流平均 电压Ud从20～100V连续可调，负载平均电流均能达到20A,考虑最小控制 角为30度。试计算SCR导通角的变化范围，要求的电源容量及功率因 数，并选择SCR。提示：αmin =30，αmax =129º；S=119*42.8VA； cosφ(αmax)=0.36。 解： 1）由 ，在最小控制角α=30时，Ud=20V，可得U2=119V 由此可解出100V时的触发角α=128.8。导通角为（180-α）。提示给的 是触发角，非导通角。 2) 得： λ（α=128.8）=0.36 分析知，α在 (0,180) 区间，S单调递增，
《电力电子技术》复习资料
《电力电子技术》复习资料一、填空题1．晶闸管有三个电极：阳极、阴极和门极。
2．晶闸管导通的条件是：在阳极和阴极之间加足够的正向电压的同时，门极加适当的正向电压。
3．反电势负载的特点是只有整流电路输出电压大于负载反电势时才有电流产生。
4．晶闸管关断可以采取减少阳极电流使之不能维持正反馈，断开阳极电源或者在阳极和阴极之间加反向电压的方法。
5．三相全控桥式整流电路在任何时刻必须有两个晶闸管同时导通，一个在共阴极组，一个在共阳极组。
6．不可控两端器件，它具有整流作用，而无可控功能。
7．同一套晶闸管电路，既可作整流，又能作逆变，常称这一装置为变流器。
8．当0＜α＜90°时。
变流器工作在整流状态，当α=90°时工作在中间状态，当90°＜α＜180°时，若同时存在一个适当的外接直流电源，变流器工作于逆变状态。
9．在逆变电路中，由于电路的电阻很小，应当尽量避免两个电源反极性相连。
10．规定逆变角β以控制角α=∏时作为计量的起始点，此时的β等于β=0。
11．逆变电路可以分为有源逆变和无源逆变两大类。
12．三相可控整流电路的基本形式是三相半波可控整流电路。
13．绝缘栅双极晶体管具有开关速度快、输入阻抗高、通态电压低、耐压高、电容量大等优点。
14．晶闸管逆变器是一种把固定的直流电压变成固定或可调的交流电压的装置。
15．功率场效应晶体管的最大功耗，随管壳温度的增高而下降。
16．肖特基二极管适用于电压不高，要求快速、高效的电路中。
17．功率场效应晶体管的特点是：栅极的静态内阻高，驱动功率小，撤除栅极信号后能自动关断，同时不存在二次击穿，安全工作区范围宽。
18. 绝缘栅双极晶体管的本质是一个____场效应晶体管__________ 。
19、肖特基二极管的_____开关时间______短，故开关损耗远小于普通二极管。
21. 肖特基二极管正向压降小，开启电压__低_____ ，正向导通损耗小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
09级《电力电子技术》课程
复习与考试提纲
绪论
什么是电力电子技术？
1）电力电子技术的定义 P1
2）电力变换的类型 P1
3）电力电子技术的分类、学科组成、重要特征。 P1
一、电力电子器件
课后习题：第1题，第3题、第4题、第8题、第9题
1）电力电子器件的概念、特征，与信息电子器件的区别。 P8
2）电力电子器件的系统组成。 P9
3）电力电子器件的分类。 P10
4）电力二极管的分类。 P15
5）晶闸管的静态工作特性，参数计算。 P17
6）四种全控型器件的优缺点比较。 P21 P23 P25 P29
7）电力电子器件驱动电路的任务。 P33
8）缓冲电路的定义、作用。 P39
二、整流电路
课后习题：第2题，第3题、第5题、第7题、第11题、第13题、第26题
1）单相半波可控整流电路带纯电阻负载时，波形，参数计算，触发角的移相范
围。
2）单相桥式全控整流电路带不同负载（纯电阻负载、阻感负载、反电动势负载）
时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
3）单相全波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，
工作原理，波形，优缺点。
4）三相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，
工作原理，波形，参数计算，触发角的移相范围。
5）三相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，
工作原理，波形，参数计算，触发角的移相范围。
6）逆变、有源逆变的定义，逆变的条件。 P79
三、直流斩波电路
课后习题：第2题、第3题、第5题
1）直流斩波电路的定义。 P100
2）直流斩波电路的控制方式。 P100
2）buck电路的电路结构，工作原理，波形，参数计算。（电流连续、断续情况
下）
3）boost电路的电路结构，工作原理，波形，参数计算。
四、交流电力控制电路和交交变频电路
课后习题：第6题、第7题
1）交流电力控制电路和交交变频电路的定义、分类。 P112
2）单相交流调压电路不同负载情况下的工作原理，波形，参数计算，移相范围。
3）单相交交变频电路的电路结构，工作原理，输入输出特性。P121
五、逆变电路
课后习题：第1题、第2题、第3题、第4题、第5题
1）有源逆变与无源逆变的的区别。 P132
2）换流方式的类型、特点。 P133
3）电压型逆变电路的定义、主要特点；单相全桥逆变电路的电路结构、工作原
理、波形、参数计算；三相电压型逆变电路的电路结构，工作原理，波形，参数
计算。P135
4）电流型逆变电路的定义、主要特点；单相电流型逆变电路的工作原理。P135
P141
六、PWM控制技术
课后习题：第1题、第3题、第5题、第6题
1）PWM控制的定义、面积等效原理、PWM控制的基本原理。 P150
2）单相桥式PWM逆变电路单极性和双极性调制。 P153
3）同步调制和异步调制的定义、特点；分段同步调制。P156
4）自然采样法与规则采样法的定义、两者之间特点的比较。P157
七、软开关技术
课后习题：第1题
1）硬开关的定义。P170
2）什么是软开关？采用软开关技术的目的是什么？ P171
八、组合变流电路
课后习题：第1题、第2题、第3题、第4题
1）几种间接交流变换电路的电路结构，工作原理。P179
2）间接直流变换电路的结构，分类。P185
3）正激电路的电路结构，工作原理，波形，开关承受的电压，磁心复位问题。
4）反激电路的电路结构，工作原理，波形，开关承受的电压。
