cpu发展历史过程
cpu发展历史过程CPU（Central Processing Unit）是计算机中的核心部件，负责执行计算机程序的指令，控制和协调计算机的各种操作。
随着计算机技术的发展，CPU也经历了多个阶段的演进和发展。
本文将从早期的计算机CPU开始，逐步介绍CPU的发展历史过程。
一、早期计算机的CPU早期的计算机CPU采用的是电子管技术，这种技术具有高功耗、体积庞大、易损坏等缺点。
该阶段的计算机CPU运算速度较慢，主要用于科学计算和军事应用。
代表性的早期计算机有ENIAC、EDVAC 等。
二、晶体管时代的CPU20世纪50年代末，晶体管技术的发展使得计算机CPU得以进一步改进。
晶体管比电子管体积小、寿命长、功耗低，使得计算机性能得到显著提升。
该时期的计算机CPU采用了冯·诺依曼结构，即将指令和数据存储在同一内存中。
代表性的计算机有IBM System/360等。
三、集成电路时代的CPU20世纪60年代，集成电路技术的出现使得计算机CPU集成度大幅提高，体积缩小，功耗进一步降低。
这一时期的计算机CPU开始出现微处理器，即将多个功能模块集成在一颗芯片上，实现更高的性能和更小的体积。
代表性的计算机有Intel 4004、Intel 8008等。
四、个人计算机时代的CPU20世纪70年代末，个人计算机的出现使得计算机CPU得到大规模普及。
此时的计算机CPU采用了更加先进的微处理器架构，性能大幅提升。
代表性的计算机有IBM PC、Apple Macintosh等。
五、多核处理器时代的CPU21世纪初，多核处理器技术的出现使得计算机CPU能够同时处理多个任务。
这种技术通过在一颗芯片上集成多个处理核心，实现更高的并行计算能力。
代表性的计算机有Intel Core系列、AMD Ryzen系列等。
六、现代计算机时代的CPU随着科技的不断发展，计算机CPU在性能、功耗和集成度方面都取得了巨大的进步。
现代计算机CPU采用了更加先进的制程工艺和架构设计，如14纳米、10纳米工艺、超标量架构、超线程技术等。
简述cpu发展史
简述cpu发展史
CPU（中央处理器）是计算机的核心部件，负责执行计算机指令并处理数据。
下面是CPU发展史的简要描述：
1. 电子管时代（1940年代-1950年代）：计算机初期使用电子管作为处理器，电子管可执行基本逻辑运算和控制操作。
ENIAC是世界上第一台使用电子管的计算机。
2. 晶体管时代（1950年代-1960年代）：晶体管的发明使得计算机变得更小、更可靠。
晶体管处理器的出现进一步推动计算机技术的发展。
IBM System/360是在这一时期推出的一款主要计算机系统。
3. 集成电路时代（1960年代-1970年代）：集成电路的发明将数千个晶体管集成到一个芯片上，使得处理器变得更快、更小、更便宜。
Intel 4004是第一款商用集成电路处理器。
4. 微处理器时代（1970年代至今）：微处理器是一种在单个芯片上集成了中央处理器、内存和输入/输出功能的处理器。
AMD和Intel在这个时代竞争激烈，不断推出新的微处理器产品。
此外，还有其他公司也开始生产微处理器，如ARM 等。
5. 多核处理器时代（2000年代至今）：为了提高处理器的性能，多核处理器开
始兴起。
多核处理器将多个处理器核心集成到一个芯片上，使得计算机可以同时执行多个任务。
这使得计算机能够更高效地处理复杂的多任务和多线程应用。
总结来说，CPU发展史经历了电子管时代、晶体管时代、集成电路时代、微处理器时代和多核处理器时代。
随着技术的不断进步和创新，CPU性能不断提高，体积变小，价格变得更加亲民，为计算机的发展做出了巨大贡献。

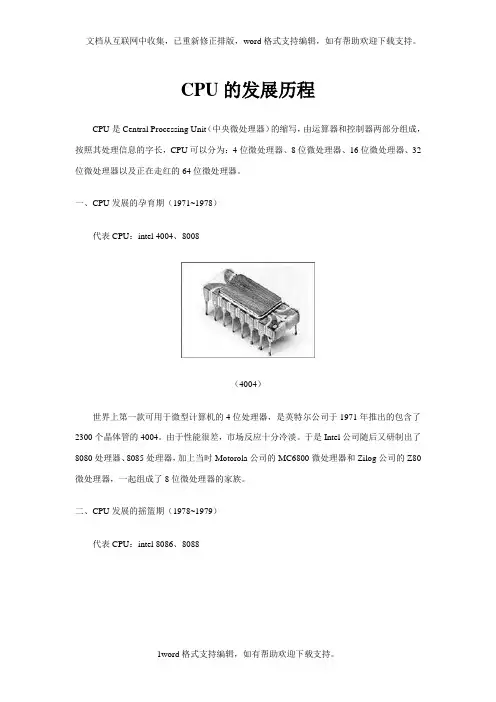

CPU的发展历程
CPU的发展历程CPU是Central Processing Unit（中央微处理器）的缩写，由运算器和控制器两部分组成，按照其处理信息的字长，CPU可以分为：4位微处理器、8位微处理器、16位微处理器、32位微处理器以及正在走红的64位微处理器。
一、CPU发展的孕育期（1971~1978）代表CPU：intel 4004、8008（4004）世界上第一款可用于微型计算机的4位处理器，是英特尔公司于1971年推出的包含了2300个晶体管的4004。
由于性能很差，市场反应十分冷淡。
于是Intel公司随后又研制出了8080处理器、8085处理器，加上当时Motorola公司的MC6800微处理器和Zilog公司的Z80微处理器，一起组成了8位微处理器的家族。
二、CPU发展的摇篮期（1978~1979）代表CPU：intel 8086、8088（8086）这期间的代表是英特尔公司1978年推出的这款8086处理器，它是第一块16位微处理器，最高主频为8MHz，内存寻址能力为1MB。
同时英特尔还生产出与之相配合的数学协处理器8087,这两种芯片使用相互兼容的指令集，但i8087指令集中增加了一些专门用于对数、指数和三角函数等数学计算的指令，人们将这些指令集统一称之为 x86指令集。
虽然以后英特尔又陆续生产出第二代、第三代等更先进和更快的新型CPU，但都仍然兼容原来的x86指令。
从这点上来说，虽然用今天的眼光看来，8086的性能是那么的不堪，但是它的诞生却奠定了以后CPU发展的基础。
（8088）1979年，英特尔公司再接再厉，又开发出了8088。
8088集成了约29000个晶体管，采用40针的DIP封装，最高频率为8MHz。
也正是从8088开始，PC（个人电脑）的概念开始在全世界范围内发展起来，因为1981年IBM公司将8088芯片首先用于其研制的PC 机中，标志着PC真正走进了人们的工作生活之中。
三、CPU发展的婴幼期（1979~1985）代表CPU：Intel 80286（286）1982年，英特尔公司在8086的基础上，研制出了80286微处理器，它是一颗真正为PC而存在的CPU，IBM公司将80286微处理器首先用在AT机中，引起了业界了极大的轰动。
CPU的发展历程
CPU的发展历程
CPU（Central Processing Unit）是英文“中央处理器”的缩写，是
计算机的核心部件，又可以说是电脑系统的大脑，它负责计算机的运算和
控制功能，是计算机系统中所有硬件装置的中枢，其他设备要被正确运行，就需要CPU的指令来实现。
CPU的发展最早追溯到上世纪50年代，美国微机公司IBM发明了第
一台电子数字计算机，它的CPU采用的是空中感应器（vacuum tube）技术，主频相对今天的CPU只有几千赫兹，但是这已经满足了当时的现实需求，所以这段时期的CPU经久不衰，在1956年IBM公司发布了IBM 702
计算机，它的CPU主频可达到3.5KHz，是当时最先进的计算机。
1960年代，随着集成电路的发展，IBM首次采用了集成电路技术，发
布了第一台使用Pentium核心的IBM System/360计算机，这台计算机也
是当时最先进的，它的主频可达到100KHz，比IBM 702快了多少，这台
计算机的发布标志着CPU从空气感应器时代进入了集成电路时代，也使得
计算机的运算速度大大提升。
1970年代，Intel发布了全世界首次使用芯片技术的8080单片机，
它的主频可达到2MHz，是当时CPU的发展的一大里程碑，这台计算机的
发布开创了冯·诺依曼体系的未来，这也是计算机发展史上的一个重要转
折点。
CPU的发展历程
CPU的发展历程CPU是Central Processing Unit（中央微处理器）的缩写，由运算器和控制器两部分组成，按照其处理信息的字长，CPU可以分为：4位微处理器、8位微处理器、16位微处理器、32位微处理器以及正在走红的64位微处理器。
一、CPU发展的孕育期（1971~1978）代表CPU：intel 4004、8008（4004）世界上第一款可用于微型计算机的4位处理器，是英特尔公司于1971年推出的包含了2300个晶体管的4004。
由于性能很差，市场反应十分冷淡。
于是Intel公司随后又研制出了8080处理器、8085处理器，加上当时Motorola公司的MC6800微处理器和Zilog公司的Z80微处理器，一起组成了8位微处理器的家族。
二、CPU发展的摇篮期（1978~1979）代表CPU：intel 8086、8088（8086）这期间的代表是英特尔公司1978年推出的这款8086处理器，它是第一块16位微处理器，最高主频为8MHz，内存寻址能力为1MB。
同时英特尔还生产出与之相配合的数学协处理器8087,这两种芯片使用相互兼容的指令集，但i8087指令集中增加了一些专门用于对数、指数和三角函数等数学计算的指令，人们将这些指令集统一称之为x86指令集。
虽然以后英特尔又陆续生产出第二代、第三代等更先进和更快的新型CPU，但都仍然兼容原来的x86指令。
从这点上来说，虽然用今天的眼光看来，8086的性能是那么的不堪，但是它的诞生却奠定了以后CPU发展的基础。
（8088）1979年，英特尔公司再接再厉，又开发出了8088。
8088集成了约29000个晶体管，采用40针的DIP封装，最高频率为8MHz。
也正是从8088开始，PC（个人电脑）的概念开始在全世界范围内发展起来，因为1981年IBM公司将8088芯片首先用于其研制的PC机中，标志着PC真正走进了人们的工作生活之中。
三、CPU发展的婴幼期（1979~1985）代表CPU：Intel 80286（286）1982年，英特尔公司在8086的基础上，研制出了80286微处理器，它是一颗真正为PC而存在的CPU，IBM公司将80286微处理器首先用在AT机中，引起了业界了极大的轰动。

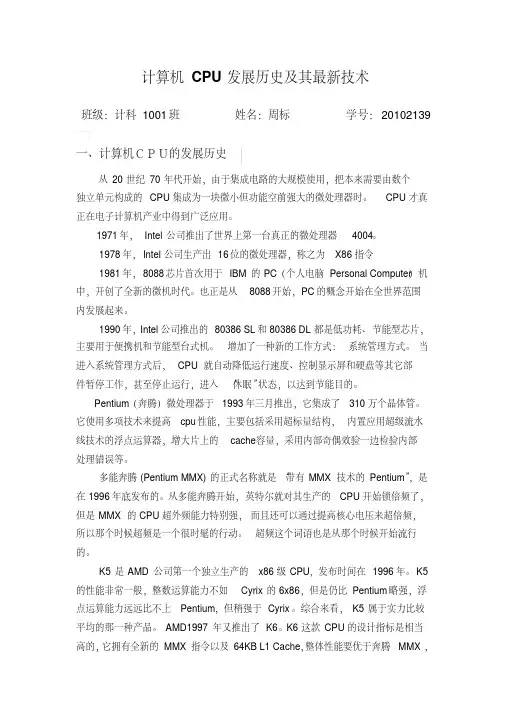

计算机CPU发展历史及其最新技术1
计算机CPU发展历史及其最新技术班级：计科1001班姓名：周标学号：20102139 一、计算机ＣＰＵ的发展历史从20世纪70年代开始，由于集成电路的大规模使用，把本来需要由数个独立单元构成的CPU集成为一块微小但功能空前强大的微处理器时。
CPU才真正在电子计算机产业中得到广泛应用。
1971年，Intel公司推出了世界上第一台真正的微处理器4004。
1978年，Intel公司生产出16位的微处理器，称之为X86指令1981年，8088芯片首次用于IBM的PC（个人电脑Personal Computer）机中，开创了全新的微机时代。
也正是从8088开始，PC的概念开始在全世界范围内发展起来。
1990年，Intel公司推出的80386 SL和80386 DL都是低功耗、节能型芯片，主要用于便携机和节能型台式机。
增加了一种新的工作方式：系统管理方式。
当进入系统管理方式后，CPU 就自动降低运行速度、控制显示屏和硬盘等其它部件暂停工作，甚至停止运行，进入“休眠”状态，以达到节能目的。
Pentium（奔腾）微处理器于1993年三月推出，它集成了310万个晶体管。
它使用多项技术来提高cpu性能，主要包括采用超标量结构，内置应用超级流水线技术的浮点运算器，增大片上的cache容量，采用内部奇偶效验一边检验内部处理错误等。
多能奔腾(Pentium MMX)的正式名称就是“带有MMX技术的Pentium”，是在1996年底发布的。
从多能奔腾开始，英特尔就对其生产的CPU开始锁倍频了，但是MMX的CPU超外频能力特别强，而且还可以通过提高核心电压来超倍频，所以那个时候超频是一个很时髦的行动。
超频这个词语也是从那个时候开始流行的。
K5是AMD公司第一个独立生产的x86级CPU，发布时间在1996年。
K5的性能非常一般，整数运算能力不如Cyrix的6x86，但是仍比Pentium略强，浮点运算能力远远比不上Pentium，但稍强于Cyrix。
cpu的发展历程
cpu的发展历程中央处理器（CPU）的发展历程可以追溯到20世纪50年代末和60年代初。
此时，计算机的处理器是由许多离散的电子元件组成的，这些元件通过电子管和晶体管实现计算功能。
然而，这种设计复杂、体积庞大、故障率高且消耗能量大，限制了计算机的应用范围。
20世纪70年代，集成电路的发展带来了CPU的革命性变化。
Intel公司于1971年推出了第一款商用微处理器Intel 4004，其采用了发明于1968年的第一款单芯片微处理器Intel 4001的设计。
Intel 4004以全球第一款被广泛应用的微处理器而闻名，它集成了CPU的所有功能和指令，标志着计算机技术的一大进步。
接下来的几十年里，CPU经历了快速发展。
随着摩尔定律的提出，芯片上的晶体管数量每隔18-24个月便会翻一番，从而将计算能力不断提升。
在1980年代和1990年代，Intel先后推出了8086、80286、80386和80486等系列的微处理器，逐步提高了处理器的速度和能力。
进入21世纪，CPU的发展变得更加迅速。
2001年，Intel发布了首款Pentium 4处理器，引入了“NetBurst”架构，提供更高的时钟频率。
然而，随着处理器时钟频率的提高，散热和功耗问题也逐渐突显。
为了解决这些问题，处理器制造商开始采用多核心设计。
多核处理器能够同时处理多个任务，提高了整体的计算性能。
同时，制程工艺的进一步改进和新的材料的应用，也使得CPU的能效得到了大幅提升。
如今，CPU的发展仍在继续。
新兴的技术如量子计算和神经网络处理器呈现出巨大潜力，并可能引领下一代CPU的发展。
不论未来的CPU如何发展，它们将继续成为计算机的核心组件，为人类的科学研究、商业应用和个人使用提供更强大的计算能力。
cpu的发展史的简单总结
cpu的发展史的简单总结
前言
CPU（中央处理器）作为计算机的核心组成部分，在过去几十年的发展中经历了许多重要的里程碑。
本文将简要总结CPU的发展史，并突出一些重要的里程碑事件和技术革新。
正文
1. 早期计算机系统
•1940年代末至1950年代初，早期计算机系统使用的是真空管。
这些计算机体积庞大、耗能高、故障率高，并且运行速度较慢。
2. 集成电路的出现
•1958年，Jack Kilby和Robert Noyce几乎同时发明了集成电路（IC），这是一项革命性的发明。
集成电路将许多电子组件集成到一个芯片上，使得计算机部件更小巧、更高效。
这一发明开启了新时代的计算机发展。
3. 多核处理器的兴起
•随着集成电路技术的进步，处理器开始出现多核设计。
多核处理器能够同时执行多个任务，并提高计算机的运行速度和效率。
4. 先进制程技术的引入
•2003年，AMD公司首次引入了先进制程技术，并发布了第一款64位的x86处理器，这大大提升了计算机的性能和容量。
5. 人工智能时代的挑战
•随着人工智能技术的兴起，对计算机性能的需求不断增加。
为了满足这一需求，CPU在设计和制造方面进行了许多创新，如架构优化、多线程技术和更高的主频等。
结尾
随着人类对计算机性能的不断追求，CPU的发展也不断演进。
从早期计算机系统的真空管到集成电路的出现，再到多核处理器和先进制程技术的引入，CPU在过去的几十年中取得了长足的进步。
未来，随着人工智能时代的到来，CPU将继续迎来新的挑战与机遇，为我们带来更强大的计算能力。
