1000MW级火电机组旁路系统作用及配置1冯伟忠(上海外高桥第三发电有限责任公司,上海200137)摘要:介绍当前世界上美、日、欧等不同技术体系的大机组旁路系统的配置特点,对旁路系统的诸多作用及应用时须注意的问题作了阐述。

大容量旁路系统,不仅能缩短启动时间,且能使锅炉直接进入纯直流状态运行,有利于热态启动机炉蒸汽参数的配合。

锅炉带大容量旁路启动,能确保汽轮机启动的蒸汽品质,大大减轻汽轮机固体颗粒侵蚀,甚至替代冲管等。

全容量高压旁路,能取代过热器安全门,并能进行滑压运行跟踪溢流,提高汽轮机的安全性,再配置全容量或大容量低压旁路,辅之以控制系统的配合,能实现停电不停机、停机不停炉及FCB等。

据此,1000MW级超超临界机组旁路配置以100%高旁+(50~70%)低旁最为合理,最低不宜小于40%。

关键词:超超临界机组;旁路配置;启动;滑压运行;FCB中图分类号:文献标识码:A 文章编号:1004-9649(2005)08-0000-000 引言近年来,随着经济、技术的发展和电网容量的扩大,以外高桥二期工程2×900MW超临界机组的建成投产及玉环电厂4×1000MW超超临界机组的开工建设为标志,我国的火电机组建设已跨上了百万级的台阶。

对于这样的机组,其锅炉和汽轮机的技术与以往600MW及以下容量的机组有显著不同。

特别是正确认识和充分发挥旁路系统的作用,合理地配置旁路系统的容量,对改善百万级机组的调试、确保机组的长期安全运行至关重要。

对于百万级机组,当前世界上欧、美、日、俄(苏)等不同的技术流派基本都采用超(超)临界技术。

但由于地域及技术体系的不同,对于旁路系统的配置及运行方式也有很大差别。

如在美国,一般都采用小于20%BMCR的小旁路,仅用于机组启动阶段,锅炉过热器出口配置安全阀,有的大机组甚至不配旁路。

日本的三大厂基本上传承了美国的技术体系。

欧洲在锅炉和汽轮机技术上与美国(日本)有着很大差别,尤其是在旁路系统的应用上,其理念与美(日)体系截然不同。

浅析1000MW超超临界机组高旁故障快开风险及处理

浅析1000MW超超临界机组高旁故障快开风险及处理

215管理及其他M anagement and other浅析1000MW 超超临界机组高旁故障快开风险及处理夏鹏远(国家能源集团泰州发电有限公司,江苏 泰州 215300)摘 要:某厂1000 MW 超超临界二次再热机组设计运用的旁路模式为三级旁路,其旁路控制策略是在传统旁路控制策略的基础上设计研发的一种全新控制策略逻辑,但如果运行过程中出现旁路误动作的情况,尤其是发生高压旁路误动作的情况,将会对机组的安全稳定运行带来极大的危害。

本文通过对高旁误动对机组产生的影响,以及之后发生的风险和应对处理措施进行逐一分析,为事故情况下的应急处置赢得宝贵的时间,尽最大可能保护机组设备的安全。

关键词:高旁;故障;快开;风险;处理中图分类号:TM621 文献标识码:A 文章编号:11-5004(2021)13-0215-2收稿日期:2021-07作者简介:夏鹏远,男,生于1996年,汉族,江苏泰州人,本科,助理工程师,研究方向:大型火电机组集控运行。

1 系统设备概述某厂二期1000MW 超超临界机组的三级串联旁路系统是由100%BMCR 高压旁路+50%中压旁路+65%低压旁路组成。

其中高压旁路安装在锅炉侧,由4组25%BMCR 阀组组成,如图1超超临界机组三级旁路系统图所示[1]。

高压旁路两侧分别从锅炉出口主蒸汽支管上接出,在接入锅炉侧一次冷再蒸汽支管的过程中要先经历减温减压等一系列措施,以便保护炉内一次再热的换热器。

中压旁路与低压旁路设置在汽轮机侧。

中压旁路由2组旁路阀组成,分别从一次再热蒸汽管道接出,期间经过减温减压后接入二次再热冷端蒸汽母管。

低压旁路则由2组旁路阀组成,分别从二次再热蒸汽管道接出,期间通过减温减压后接入凝汽器喉部。

图1 1000MW 超超临界机组三级旁路系统图高压、中压、低压旁路分别设置一套液压油站以便提供一定压力的液压油,作为旁路以及旁路减温水阀门的动力源。

高压旁路阀内有弹簧,正常运行时高旁油站系统负责维持油压,高旁阀门在液压油压力的作用下维持关闭的状态。

1000MW火电机组热控控制系统解析

1000MW火电机组热控控制系统解析

1000MW火电机组热工控制系统2015年10月目录第一部分 DCS总体情况介绍 2—7 第二部分超超临界锅炉启动系统说明 8—14第三部分机、炉、电主保护梳理 15—17 第四部分协调及启动系统控制说明 18—25 第五部分汽轮机调节器DTC 26—62 第六部分 DEH自启动逻辑 63—84第一部分 DCS总体情况介绍本工程锅炉采用哈尔滨锅炉厂生产的超超临界参数变压运行直流炉、单炉膛、双切圆燃烧、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Π型布置。

锅炉出口蒸汽参数为27.56 MPa(a)/605/603℃。

汽轮机采用上海汽轮机厂生产的超超临界、一次中间再热、单轴、四缸四排汽、双背压、凝汽式、八级回热抽汽。

最大连续功率(TMCR)下参数:额定功率1060.157 MW;额定主汽门前压力 26.25MPa(a);额定主汽门前温度 600℃;额定再热汽阀前温度600℃。

发电机采用上海电机厂生产的THDF125/67发电机组,额定功率1000MW,最大连续输出功率1100MW,额定电压27kV,额定功率因数0.9(滞后),额定转速3000r/min,冷却方式为水氢氢DCS系统采用爱默生公司OVATION400控制系统,工作站操作系统采用win3.2.x,组态工具为DELELOPER STUDIO。

两台机组共设置三个网络,分别为#7机组、#8机组、公用网络,网络之间信号交互采用硬接线。

单元机组共配置32对控制器(含2对MEH控制器),公用系统配备3对控制器。

控制器布置如下(每一系统项为一对控制器)DCS网络结构框架图如下:DCS系统总貌图如下:DCS电源原理示意图如下:MFT硬回路采用单回路设计,由DCS侧送三个常闭触点至跳闸表决回路和操作台硬按钮(双按钮串并联)并联后触发扩展继电器组动作。

MFT硬回路原理图如下:第二部分超超临界锅炉启动系统说明1.概述对于采用直流运行方式的超临界超超临界锅炉而言,水冷壁内的工质流量与锅炉负荷成正比变化,当锅炉负荷升高时、质量流速升高,当锅炉负荷降低时、质量流速也随之降低。

1000MW超超临界机组旁路系统工程实践

1000MW超超临界机组旁路系统工程实践

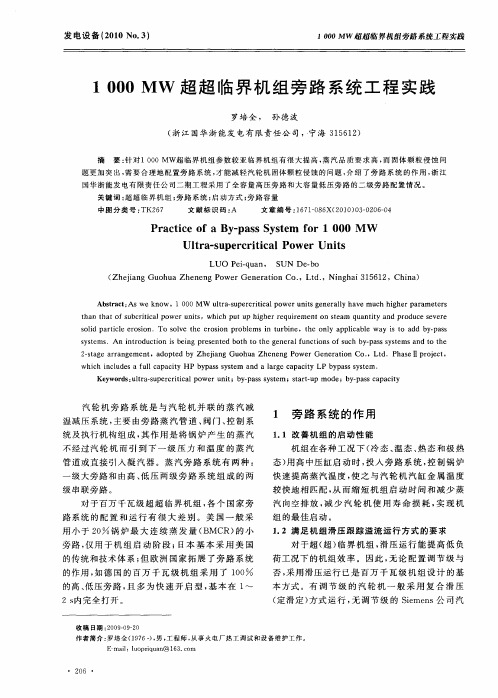

发 电 设 备 (0 0N . ) 2 1 o 3
