ARCHITECTURE example OF mux4 IS BEGIN PROCESS (sel) 注 BEGIN ●CASE中的选择值必须在表达式的取值范围内； CASE sel IS WHEN 0=> q <= d0 ; ●CASE语句是无序的，所有表达式值都是并行 WHEN 1=> q <= d1 ; 处理；而IF语句是有序的，最起始、最优先 WHEN 2=> q<= d3 ; WHEN 3=> q<= d4 ; 的先处理； WHEN others => NULL; ●可以有很多分支，但OTHERS分支只能有一个， END CASE; 且只能位于最后；用来使所有选择值能涵盖表 END PROCESS; END example; 达式的所有取值，以免插入不必要的锁存器
3、用于多选控制的IF语句：
格式 IF 条件1 THEN
<顺序处理语句1>；
ELSIF 条件2 THEN <顺序处理语句2>； ： ELSIF 条件n-1 THEN <顺序处理语句n-1>； ELSE <顺序处理语句n>； END IF；
P1: PROCESS (clk) BEGIN
IF (clk‘ event and clk=‗1‘ ) THEN
顺序语句
赋值语句
VHDL设计实体内的数据传递以及对端口界面外部数据的读写 都必须通过赋值语句的运行来实现。 功能是将一个值或表达式的运算结果传递给某一数据对象。 赋值语句有两种： 信号赋值语句和变量赋值语句 区别
任务3 VHDL的赋值语句
nand2_2 OF nand2 IS --结构体2：行为描述方
CONFIGURATION
pz OF nand2 IS
--配置语句，
指明用哪一个结构体 FOR nand2_1 END FOR; END CONFIGURATION;
ENTITY mux21a IS ――实体说明，定义实体名为 mux21 PORT（a，b：IN BIT； ――输入端口说明，定义a,b,s 为输入端口信号 s：IN BIT； y：OUT BIT）； ――输出端口说明，定义y为 输出端口信号 END ENTITY mux21a； ARCHITECTURE one OF mux21a IS ――结构体说明 BEGIN y﹤﹦a WHEN s＝‘0‟ ELSE ――当s=0时，y=a b； ――当s≠0时，y=b END ARCHITECTURE one；
WITH s SELECT x <= a WHEN ”000” | “001” | “010”, b WHEN "101" | "111", c WHEN OTHERS; 表示或逻辑
构造体 说明语句
构 造 体 结 构 图
功能描述语句 块语句
进程语句 信号赋值语句 子程序调用语句 元件例化语句
进程语句
进程和进程之 间是并行的 进程和进程之 间的数据交换 通过信号完成 进程内部是顺 序语句
PROCESSn
进程语句
基本格式：
[进程名称:] PROCESS(敏感信号1,敏感信号2,……)
〈说明区〉 BEGIN 〈顺序语句〉 END PROCESS [进程名称]；
LIBRARY IEEE; --调用IEEE库 USE IEEE.STD_LOGIC_1164.ALL; --调用IEEE库 中的STD_LOGIC_1164.ALL程序包 ENTITY nand2 IS --实体说 (PORT a,b: IN STD_LOGIC; --输入端口说明 Y: OUT STD_LOGIC); --输出端口说明 END nand2； ARCHITECTURE nand2_1 OF nand2 IS --结构体1： 数据流描述方式 BEGIN y﹤﹦a NAND b; --简单并行信号赋值语 句 END nand2_1;
VHDL语法简单总结
VHDL语法简单总结一个VHDL程序代码包含实体（entity）、结构体（architecture）、配置（configuration）、程序包（package）、库（library）等。
一、数据类型1.用户自定义数据类型使用关键字TYPE，例如：TYPE my_integer IS RANGE -32 TO 32;–用户自定义的整数类型的子集TYPE student_grade IS RANGE 0 TO 100;–用户自定义的自然数类型的子集TYPE state IS (idle, forward, backward, stop);–枚举数据类型，常用于有限状态机的状态定义一般来说，枚举类型的数据自动按顺序依次编码。
2.子类型在原有已定义数据类型上加一些约束条件，可以定义该数据类型的子类型。
VHDL不允许不同类型的数据直接进行操作运算，而某个数据类型的子类型则可以和原有类型数据直接进行操作运算。
子类型定义使用SUBTYPE关键字。
3.数组(ARRAY)ARRAY是将相同数据类型的数据集合在一起形成的一种新的数据类型。
TYPE type_name IS ARRAY (specification) OF data_type;–定义新的数组类型语法结构SIGNAL signal_name: type_name [:= initial_value];–使用新的数组类型对SIGNAL，CONSTANT, VARIABLE进行声明例如：TYPE delay_lines IS ARRAY (L-2 DOWNTO 0) OF SIGNED (W_IN-1 DOWNTO 0);–滤波器输入延迟链类型定义TYPE coeffs IS ARRAY (L-1 DOWNTO 0) OF SIGNED (W_COEF-1 DOWNTO 0);–滤波器系数类型定义SIGNAL delay_regs: delay_lines; –信号延迟寄存器声明CONSTANT coef: coeffs := ( ); –常量系数声明并赋初值4.端口数组在定义电路的输入/输出端口时，有时需把端口定义为矢量阵列，而在ENTITY中不允许使用TYPE进行类型定义，所以必须在包集(PACKAGE)中根据端口的具体信号特征建立用户自定义的数据类型，该数据类型可以供包括ENTITY在内的整个设计使用。
vhdl条件赋值语句
vhdl条件赋值语句vhdl是一种硬件描述语言，用于描述硬件电路的行为和结构。
在vhdl中，条件赋值语句是一种常用的语法结构，用于根据特定条件给变量赋值。
下面列举了10个关于vhdl条件赋值语句的例子。
1. 当输入信号X为1时，将输出信号Y赋值为0；否则将Y赋值为1。
```vhdlprocess (X)beginif X = '1' thenY <= '0';elseY <= '1';end if;end process;```2. 当输入信号A为0时，将输出信号B赋值为C的值；否则将B赋值为D的值。
```vhdlprocess (A, C, D)beginif A = '0' thenB <= C;elseB <= D;end if;end process;```3. 根据输入信号Sel的值，选择对应的输入信号并赋值给输出信号Out。
```vhdlprocess (Sel, In1, In2, In3)begincase Sel iswhen "00" =>Out <= In1;when "01" =>Out <= In2;when "10" =>Out <= In3;when others =>Out <= "0000";end case;end process;```4. 如果输入信号X大于等于Y，则将输出信号Z赋值为1；否则将Z赋值为0。
```vhdlprocess (X, Y)beginif X >= Y thenZ <= '1';elseZ <= '0';end if;end process;```5. 当输入信号Valid为1且输入信号Data的值为偶数时，将输出信号Even赋值为1；否则将Even赋值为0。

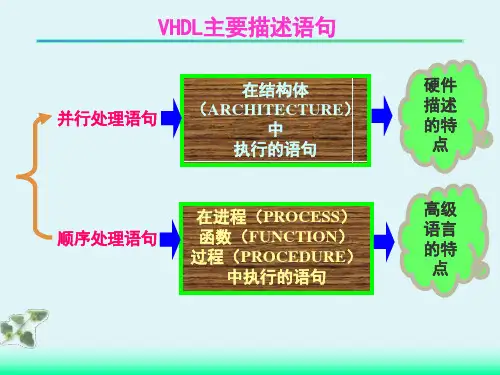

4.1VHDL语言顺序描述语句
VHDL顺序语句
例：
注意变 量I初 始化和 在循环 中的加1 处理
8位奇偶校验电路 architecture abc of example is begin
PROCESS(a) variable tmp:std_logic;
begin tmp:=‘0’; i:=0; WHILE (i<8) LOOP tmp:=tmp XOR a(i); i:=i+1; END LOOP; Y<=tmp;
格式： 标号：FOR 循环变量 IN 循环次数范围 LOOP 顺序处理语句； …… END LOOP；
注意： 循环变量只是一个临时变量，由LOOP语句自动定
义，不需预先定义； LOOP语句范围内不要再使用其它与该循环变量同
名的标识符。 循环次数完成后程序自动退出循环。
VHDL顺序语句
例：
能否定 义为信
VHDL顺序语句
3、CASE语句
格式：
Case 表达式 Is WHEN 选择值 =>顺序处理语句;
…… WHEN 选择值 =>顺序处理语句; WHEN OTHERS =>顺序处理语句; End case;
注意： CASE语句至少包含一个条件句； CASE语句中条件表达式的值必须列举穷尽，但不
能重复； 无法穷举，用OTHERS表达。
注意：IF 语句隐含有优先级的关系，可用来设计具有优 先权的电路 。
VHDL顺序语句
例：
不需穷 尽所有
情况
四选一数据选择器 architecture abc of example is signal sel:std_logic_vector(1 downto 0); begin
sel<=b &a; process(sel) begin
3.3 VHDL语言结构体的描述方法
Architecture dataflow2 of eqcomp4 is begin equal <= not(a(0) xor b(0))and not(a(1) xor b(1))and not(a(2) xor b(2))and not(a(3) xor b(3)); end dataflow2;
程序包
程序包的格式： 包集合标题 PACKAGE 包集合名 IS [说明语句] END 包集合名; 定义子程序
包集合体
PACKAGE BODY 包集合名 IS [说明语句] 实现子程序 END 包集合名；
Hale Waihona Puke 函数(Function)Function 函数名 （参数表） Return 数据类型 函数首 在程序包标题 中定义 Function 函数名 （参数表） Return 数据类型 IS 说明部分 Begin 顺序语句 函数体 END Function 函数名； 在程序包体中 定义
函数应用实例
LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE WORK.hanshu.ALL ; ENTITY axamp IS PORT(dat1,dat2 : IN STD_LOGIC_VECTOR(3 DOWNTO 0); dat3,dat4 : IN STD_LOGIC_VECTOR(3 DOWNTO 0); out1,out2 : OUT STD_LOGIC_VECTOR(3 DOWNTO 0) ); END; ARCHITECTURE bhv OF axamp IS BEGIN out1 <= max(dat1,dat2); --用在赋值语句中的并行函数调用语句 PROCESS(dat3,dat4) BEGIN out2 <= max(dat3,dat4); --顺序函数调用语句 END PROCESS; END;
VHDL语言的基本语法解析
VHDL语言要素
一、VHDL语言的基本语法
1、VHDL语言的标识符
VHDL中的标识符可以是常数、变量、信号、端口、子程序或参 数的名字。使用标识符要遵守如下规则：
信号与变量的区别
（1）声明的形式与位置不同 信号 signal count : std_logic_vector(7 downto 0); 变量 variable tema:std_logic_vector(3 downto 0); 信号在结构体中声明；变量在进程中声明
（2）赋值符不同 count<=“00000000”, count<=“ZZZZZZZZ” count<=tema; tema:=0000;
2、变量( Variable )
变量是一个局部变量，它只能在进程语句、函数语句和过程 语句结构中使用，用作局部数据存储。变量常用在实现某种算 法的赋值语句中。
一般格式：
VARIABLE 变量名：数据类型 约束条件：= 表达式；
例: VARIABLE x, y: INTEGER;
--定义x，y为整数变量
（3）赋值生效的时间不同 信号：进程结束时 变量：立即生效
（4）进程对信号敏感，对变量不敏感
（5）作用域不同 信号可以是多个进程的全局信号， 变量只在定义后的顺序域可见
三、VHDL语言的数据类型 ? VHDL中的数据类型可以分成四大类。
标量型(Scalar Type) 复合类型(Composite Type)
1) 布尔(BOOLEAN)数据类型
VHDL代码书写规范
VHDL代码书写规范（定稿）文件编号：编制：审核：可靠性审核：标准化：批准：文件会签页文件历史记录文件编号现行版本V1.0 文件标题VHDL代码书写规范文件履历版次编制日期更改内容（条款）V1.0V1.0目录1.目的 (1)2.范围 (1)3.术语说明 (1)4.书写规范 (1)4.1命名规范 (1)R1.一个文件只包含一个模块，文件命名和实体命名必须相同。
文件名大写，其后缀小写。
(1)R2.顶层文件命名方式使用工程名、器件型号与_TOP结合。
顶层文件的元件实例化，后缀使用_module；第二层文件的元件实例化，后缀使用_block；第三层之后不做定义（若遇到常见的基本逻辑电路或子模块，如：SRAM、FIFO等，那么优先使用具有代表性的名称） (1)R3.代码编写之前，以文档的方式，根据功能分类，分别对FPGA的外部端口进行命名约定。
(2)R4.命名要有实际意义。
(2)R5.命名标识符的首字符必须是字母，包含多个单词的标志符单词之间使用下划线分开。
信号、变量等的命名最后字符也一定要求是字母，中间的可以是数字或者其他合法符号。
(2)R6.模块、信号、变量等的命名不大于64个字符 (2)R7.实体、结构名、端口信号、常量用大写标识 (2)R8.行为级、结构级和数据流级结构命名分别以“BEH_实体名”、“STR_实体名”和“RTL_实体名”区分。
如果是混合使用，或者是分不清使用了那一种结构，那么就是用“ARC_实体名”命名。
(3)R9.单口RAM模块命名以SPRAM作后缀；双口RAM模块命名以DPRAM作后缀；ROM模块命名以ROM作后缀；FIFO模块命名以FIFO_作后缀；数字时钟管理模块命名以DCM作后缀；锁相环模块命名以PLL作后缀；乘法模块命名以MULT作后缀；除法模块命名以DIV作后缀；加法模块命名以ADD作后缀；减法模块命名以SUB作后缀。
(3)R10.模块实例化时，采用‘Un_xx_元件名’标识，cell实例化时使用‘Mn_xx_元件名’标识。
