一、欧姆定律选择题
1．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（ ）
A. （1）（2） B. （1）（3） C. （2）（4） D. （2）（3）
【答案】 B
【解析】【解答】解：（1）开关S1闭合，S2断开时，R0和Rx串联，电流表可以测出通过Rx的电流Ix；再S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix ， 根据Rx= 求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣Ux ， 根据I0= 求出通过定值电阻的电流即为通过Rx电流，根据Rx= 求出电阻．
综上可知，B符合题意，ACD不符合题意．
故答案为：B．
【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.
2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（ ）
A. 电路中电流不超过 B. 两端电压不超过3V
C. 滑动变阻器连入电路的阻值在 范围内变化
D. 电路的总功率在 范围内变化
【答案】 D
【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。（1）当电压表的示数U2=3V时，电路中的电流，
Imin= = = =0.3A，
因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意；
R1两端电压最大：U1大=I大R1=0.5A×10Ω=5V，B不符合题意
所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，
电路中的总电阻：R= = =12Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R2小=R-R1=12Ω-10Ω=2Ω，
当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大为：
R滑= = =10Ω，
则滑动变阻器R2接入电路的阻值允许变化范围可以为2Ω～10Ω，C不符合题意；
电路消耗的最大功率：
P大=UI大=6V×0.5A=3W；（2）当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大，
电路中的电流最小，电路消耗的总功率最小，
电路消耗的最小功率：
P小=UI小=6V×0.3A=1.8W，
所以，电路消耗总功率允许的变化范围可以为1.8W～3W，D符合题意。
故答案为：D。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据欧姆定律求出电压表的示数最大时电路中的电流，然后与定值电阻允许通过的最大电流、滑动变阻器允许通过的最大电流、电流表的量程确定电路中的最大电流，此时滑动变阻器接入电路中的电阻最小，R1消耗的电功率最大，电路消耗的总功率最大，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值，根据P=UI求出电路消耗的最大功率；同理，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的总功率最小，根据电阻的串联和欧姆定律求出电路中的电流，根据P=UI求出电路消耗的最小功率.
3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（ ）
A. 当酒精浓度减小时，R的阻值减少
B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大
C. 当酒精浓度增大时，电压表的示数变大
D. 当酒精浓度增大时，电流表的示数变小
【答案】 C
【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；
由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；
由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，
测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，
根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C正确；
当酒精气体浓度增大时，酒精气体传感器的电阻减小，
根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．
故选C．
【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．
4．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
下列结论正确的是（ ）
A. 电源电压是12V B. R2的阻值是30Ω
C. 电流表的最大示数是2.1A D. 该电路的最大功率是64W
【答案】 C
【解析】【解答】解：第一过程：当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，R1和滑动变阻器R0的全部串联在电路中，电压表测量R1的电压，电压表示数是U1 ， 如图甲。第二过程：当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，R1、R2、R3串联在电路中，电压表测量R1的电压，电压表示数是U1′，如图乙。已知R2：R3=3：1，串联电路中功率比等于电阻比，所以P2：P3=3：1，R2和R3的功率之和是3.2W，P2+P3=3.2W，所以，P2=2.4W，P3=0.8W，第三过程：当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1、R2、R3并联在电路中，电压表测量R1的电压，电压表示数是电源电压U，电流表测量R1、R2的总电流，如图丙。
甲图，电压表示数是U1 ， R1的电压是U1 ， R1的功率是P1；丙图中电压表示数是U，R1的电压是U，R1的功率是P1′；P1：P1′=1：36，对于同一导体，
，所以， ，因为，R1和滑动变阻器R0的全部串联在电路中，所以U0=56U，因为，R0=50Ω，串联电路中电压比等于电阻比，所以R1=10Ω。
甲图，电压表示数是U1 ， R1的电压是U1 ， 乙图，电压表示数是U1′，R1的电压是U1′，U1：U1′=3：2，又因为 ，所以，U1′= U，所以，乙图中
，R1、R2、R3串联在电路中，串联电路中电压比等于电阻比，R1=10Ω，R2+R3=80Ω，已知R2：R3=3：1，所以，R2=60Ω，R3=20Ω，又因为P2=2.4W，P3=0.8W，
所以， ，解得：U2′=12V，同理解得U3′=4V，所以U2′+U3′=12V+4V=16V，又因为 ，所以U1′=2V，所以电源电压为：U=U1′+U2′+U3′=2V+16V=18V。
A、电源电压是18V，B、R2=60Ω，C、甲乙都是串联电路，电阻大，电流小，丙是并联电路，电流大，电流表测量R1、R2的电流， =1.8A， =0.3A，
=0.9Ω，电流表测量R1、R2的电流，所以，电流表示数最大为：I'=I1+I2=1.8A+0.3A=2.1A，D、电路中并联电路电阻最小，电流最大，最大电流为：I=I1+I2+I3=1.8A+0.3A+0.9A=3A，所以电路最大功率为：P=UI=18V×3A=54W，
故答案为：C。
【分析】结合题意，画出等效电路图，得出电压比例关系和电阻比例关系，求出三个定则电阻的阻值，再根据功率关系导出电压值，求出电源电压，进一步逐项计算即可.
5．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（ ）
A. 电源电压为8V B. R1的阻值为20Ω C. 电路前后电流之比为1：3 D. 电路总功率变化了1.2W
【答案】 D
【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，
因串联电路中总电阻等于各分电阻之和，
所以，当滑片在B处时，电路中的电流：
I1＝ ，
则滑动变阻器两端的电压：
U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣① 由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，
同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②
用①式比②式可得： ＝ ，
解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
将③代入①式可得： ＝4V，
解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，
此时定值电阻R1的功率为0.8W，即；P1＝ ＝ ＝0.8W，
解得：R1＝5Ω，
则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝ ：
＝ ： ＝ ，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝ ﹣ ＝ ﹣ ＝1.2W，D符合题意。

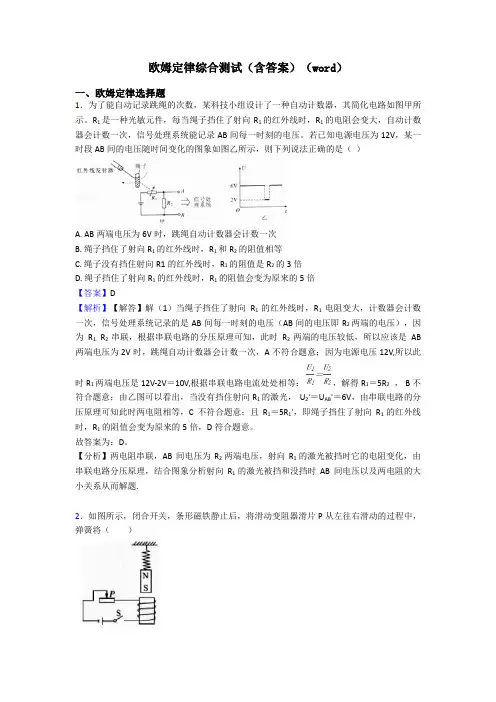

欧姆定律综合测试(含答案)(word)
欧姆定律综合测试（含答案）（word）
一、欧姆定律选择题
1．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A. AB两端电压为6V时，跳绳自动计数器会计数一次
B. 绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C. 绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D. 绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
【答案】D
【解析】【解答】解（1）当绳子挡住了射向R1的红外线时，R1电阻变大，计数器会计数一次，信号处理系统记录的是AB间每一时刻的电压（AB间的电压即R2两端的电压），因为R1、R2串联，根据串联电路的分压原理可知，此时R2两端的电压较低，所以应该是AB两端电压为2V时，跳绳自动计数器会计数一次，A不符合题意；因为电源电压12V,所以此时R1两端电压是12V-2V＝10V,根据串联电路电流处处相等： ，解得R1＝5R2 ， B不符合题意；由乙图可以看出，当没有挡住射向R1的激光， U2'＝UAB'＝6V，由串联电路的分压原理可知此时两电阻相等，C不符合题意；且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，D符合题意。
故答案为：D。
【分析】两电阻串联，AB间电压为R2两端电压，射向R1的激光被挡时它的电阻变化，由串联电路分压原理，结合图象分析射向R1的激光被挡和没挡时AB间电压以及两电阻的大小关系从而解题.
2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（ ）
A. 缩短 B. 伸长 C. 静止不动 D. 先伸长后缩短

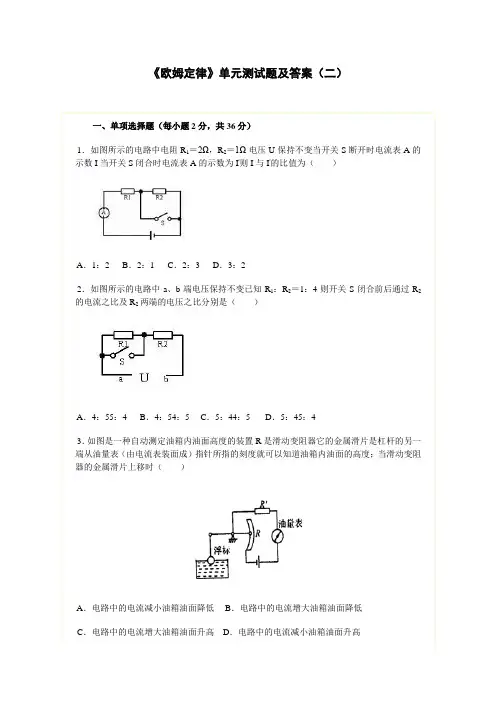

《欧姆定律》单元测试题及答案(二)
《欧姆定律》单元测试题及答案（二）
一、单项选择题（每小题2分，共36分）
1．如图所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（ ）
A．1：2 B．2：1 C．2：3 D．3：2
2．如图所示的电路中a、b端电压保持不变已知R1：R2＝1：4则开关S闭合前后通过R2的电流之比及R2两端的电压之比分别是（ ）
A．4：55：4 B．4：54：5 C．5：44：5 D．5：45：4
3．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（ ）
A．电路中的电流减小油箱油面降低 B．电路中的电流增大油箱油面降低
C．电路中的电流增大油箱油面升高 D．电路中的电流减小油箱油面升高 4．一段导体两端的电压是4．0V时导体中的电流是1．0A如果将电压减少到2．0V时导体中的电流为（ ）
A．2．0A B．0．25A C．3．0A D．0．50A
5．如图所示的电路中电源电压U＝4．5V且保持不变电阻R1＝5Ω变阻器R2的最大值为20Ω电流表量程为0～0．6A电压表量程为0～3V为保证电表安全变阻器连入电路的阻值范围是（ ）
A．2．5Ω～10Ω B．0Ω～20Ω C．2．5Ω～20Ω D．0Ω～10Ω
6．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（ ）
A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动
C．将滑动变阻器滑片向左移动 D．适当增加电池的节数
【物理】 欧姆定律练习题(含答案)(word)
【物理】 欧姆定律练习题(含答案)（word）
一、欧姆定律选择题
1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A. 灯泡L变亮 B. 电压表V示数变大 C. 电流表A1示数变小 D. 电流表A2示数变大
【答案】 C
【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；
根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；
当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.
2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（ ）
A. 电路中电流不超过
B. 两端电压不超过3V
C. 滑动变阻器连入电路的阻值在 范围内变化
D. 电路的总功率在 范围内变化 【答案】 D
【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。（1）当电压表的示数U2=3V时，电路中的电流，
Imin= = = =0.3A，

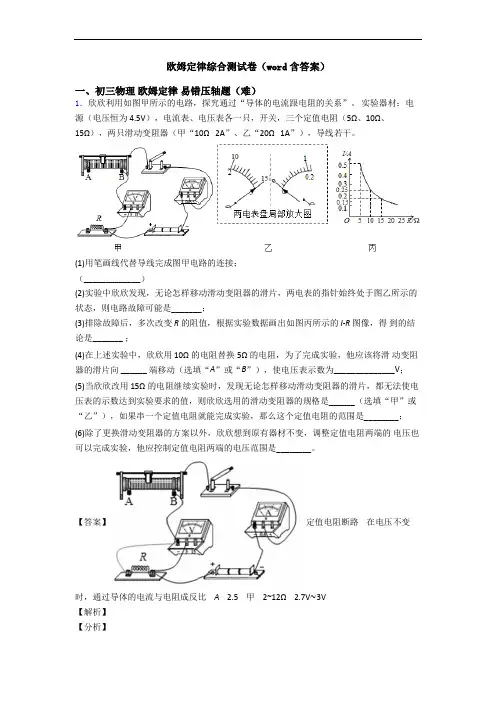

欧姆定律综合测试卷(word含答案)
欧姆定律综合测试卷（word含答案）
一、初三物理 欧姆定律 易错压轴题（难）
1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。 实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；
（_____________）
(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；
(3)排除故障后，多次改变 R 的阻值，根据实验数据画出如图丙所示的 I-R 图像，得 到的结论是_______ ；
(4)在上述实验中，欣欣用 10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑
动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；
(5)当欣欣改用 15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；
(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的 电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】 定值电阻断路 在电压不变时，通过导体的电流与电阻成反比 A 2.5 甲 2~12Ω 2.7V∼3V
【解析】
【分析】
【详解】
(1)[1]将电压表并联在定值电阻的两端，如图所示；
(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
欧姆定律检测题(WORD版含答案)
欧姆定律检测题（WORD版含答案）
一、初三物理 欧姆定律 易错压轴题（难）
1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．
（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．
（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．
（3）移动铅笔芯上面的滑片P1，记录铅笔芯AP之间的距离和电压表的示数，数据如表所示：
AP1/mm 0 30.0 60.0 90.0 120.0 150.0 180.0
U/V 0 0.4 0.8 1.2 1.6 2.0 2.4
通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．
（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．
【答案】不变 右 欧姆定律 正 1.8
【解析】
【分析】
本题考查影响导体电阻的因素，主要是长度因素。
【详解】
(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变
(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大
(3)[3][4]当AP之间的距离变大时，电压表所测的导体长变长，其示数随之变大。而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。处理表中的数据有：电压与AP1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。

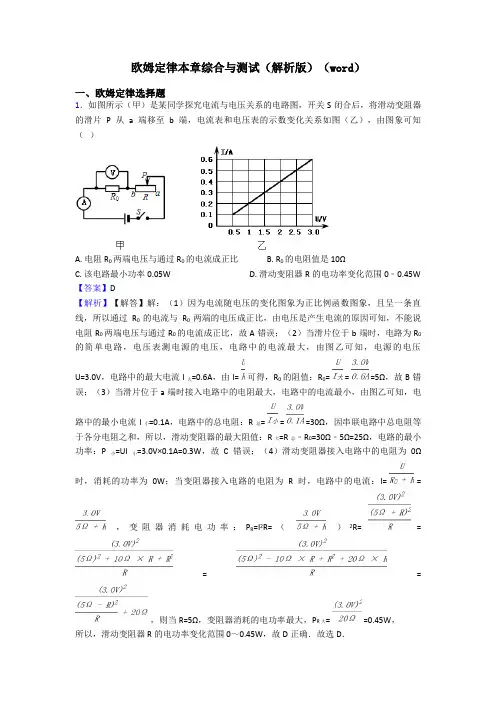

欧姆定律本章综合与测试(解析版)(word)
欧姆定律本章综合与测试（解析版）（word）
一、欧姆定律选择题
1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（ ）
A. 电阻R0两端电压与通过R0的电流成正比 B. R0的电阻值是10Ω
C. 该电路最小功率0.05W D. 滑动变阻器R的电功率变化范围0﹣0.45W
【答案】D
【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I=
=
，变阻器消耗电功率：PR=I2R=（ ）2R=
=
=
=
，则当R=5Ω，变阻器消耗的电功率最大，PR大= =0.45W，
所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D． 【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．
欧姆定律单元测试题(含答案)(word)(1)
欧姆定律单元测试题(含答案)（word）(1)
一、欧姆定律选择题
1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2 ， 电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2 ． 则下列判断正确的是（ ）
A. △P1+△P2＝△I2 ． （R1+R2）
B. |△U1|＞|△U2|
C. | |+| |＝R1+R2
D. |△U1|＜|△U2|
【答案】 C
【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。（1）将滑动变阻器的滑片P从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2 ，
由I＝可得，电压表V2示数的变化量：
△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2 ， 则|△U2|＝|△IR2|，
因串联电路中总电压等于各分电压之和，
所以，电压表V1示数的变化量：
△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1 ， 则|△U1|＝|△IR1|，
因R1、R2的阻值相同，
所以，|△U1|＝|△U2|，BD不符合题意；
由| |＝R1、| |＝R2可知，| |+| |＝R1+R2 ， C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2 ，
则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。
故答案为：C。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较 |△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.
(完整word版)欧姆定律经典练习题附答案
(完整word版)欧姆定律经典练习题附答案
1 《欧姆定律》练习题
一、选择题
1。某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变,把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ）
A、采用序号1与2对比,是研究电阻大小是否与长度有关
B、采用序号1与3对比，是研究电阻大小是否与长度有关
C、采用序号2与4对比，是研究电阻大小是否与材料有关
D、采用序号3与4对比，是研究电阻大小是否与横截面积有关
2.如图所示的两个电路中，电源电压相等,闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ )
A、L1和L2都变亮 B、L1和L2都变暗
C、L1变亮，L2变暗 D、L1变暗，L2不变
第2题 第4题
3。小明在研究“并联电路"特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是( )
A.干路电流为3A B.L1的电阻小于L2的电阻
C。L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同
4。在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（ ）
A、小灯泡两端的电压为3V B、小灯泡两端的电压为1。5V
C、向右移动滑片P，电流表压数变小 D、向右移动滑片P,电流表示数变大
第5题 第6题
5。如图电路，电源电压保持不变，R0为定值电阻。闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时,电流表的示数变化范围是0。5～1.5安,电压表的示数变化范围是6~3伏.则电源电压为（ ）
【物理】 欧姆定律单元测试题(含答案)(word)
【物理】 欧姆定律单元测试题(含答案)（word）
一、欧姆定律选择题
1．在综合实践活动课上，小明把一只用半导体材料制成的电阻Rx与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（ ）
A. Rx是定值电阻，其阻值为6Ω B. 电路消耗的最小功率为0.6W
C. 滑动变阻器的最大阻值为50Ω D. 当P从a端移向b端时，Rx的阻值变大
【答案】 B
【解析】【解答】由电路图可知，电阻Rx与滑动变阻器R串联，电压表测滑动变阻器两端的电压；
当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，
电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.
当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：
，故C错误.
根据串联电路电压规律可知，电阻Rx两端的电压：Ux=U-U滑=6V-5.0V=1V，
此时Rx的阻值：
当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻Rx两端的电压：Ux′=U=6V，
此时Rx的值
由上述可知，Rx不是定值电阻，故A错误.
当P从a端移向b端时，Rx的阻值变小，故D错误.
故答案为：B.
【分析】分析电路图确定滑动变阻器和Rx的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.
2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
欧姆定律单元测试题 含答案(word)1
欧姆定律单元测试题 含答案（word）1
一、欧姆定律选择题
1．如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（ ）
A. 滑片向左滑动，电流表示数增大，电压表示数减小
B. 滑片向左滑动，电流表、电压表示数都增大
C. 滑片向右滑动，电流表、电压表示数都增大
D. 滑片向右滑动，电流表示数减小，电压表示数增大
【答案】 B
【解析】【解答】串联电路，且电压表测量灯泡电压，则当滑片向左滑动时总电阻变小，电流变大，灯泡分得电压变大，则电流表示数变大，电压表示数变大；反之，当滑片向右滑动时，电流表示数变小，电压表示数变小。
故答案为：B
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的分压特点可知灯泡两端的电压变化.
2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（ ）
A. 电源电压为9V B. 小灯泡的额定功率为3W
C. 电阻丝AB的最大阻值为6Ω D. 滑片P在A、B两端时小灯泡的电功率之比为1：8
【答案】D
【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，
由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；
灯泡的额定功率PL=ULIL=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，
