RS485总线原理和维护
rs485工作原理
rs485工作原理RS485是一种常用的串行通信协议，其工作原理基于差分信号传输。
RS485总线允许多个设备通过同一条双绞线来进行通信。
RS485采用差分传输，即在通信传输过程中，使用两个相互互补的信号线，分别表示逻辑0和逻辑1。
其中一个信号线传输正相位信号，另一个信号线传输反相位信号。
这种差分传输方式可以有效抵消传输线路上的干扰和噪声。
在RS485总线中，最常见的连接方式是多个设备采用并行连接的形式，即所有设备都连接在同一根双绞线上。
每个设备都有一个独特的地址，用于标识其在总线上的唯一性。
设备之间的通信是通过主从方式进行的。
主设备负责发起通信，并控制总线的访问权限。
它向指定的从设备发送数据或者请求数据。
从设备只有在主设备的请求下才能进行数据传输。
在通信过程中，主设备首先发出开始信号，它会将发送线置为高电平，接收线置为低电平。
然后主设备发送数据，数据的传输是通过不同的电平变化来表示。
对于逻辑0，发送线保持高电平，接收线保持低电平；对于逻辑1，发送线保持低电平，接收线保持高电平。
接收设备会监听总线上的数据变化。
当检测到开始信号后，它将开始接收数据。
它通过比较发送线和接收线的状态来判断数据的传输。
如果发送线的状态与接收线的状态相同，表示接收到逻辑0；如果发送线与接收线的状态相反，表示接收到逻辑1。
RS485总线允许多个设备同时进行数据传输，但在同一时刻只能有一个设备发送数据。
其通过主从方式及差分信号传输来提高通信的可靠性和抗干扰能力。
这使得RS485成为工业控制领域中广泛应用的通信协议之一。
RS485总线常识,RS485总线常见故障解决办法
RS485 总线常识，RS485 总线常见故障解决办法
rs-485 采用半双工工作方式，支持多点数据通信。
rs-485 总线网络拓扑一般采用终端匹配的总线型结构。
即采用一条总线将各个节点串接起来，
不支持环形或星型网络。
rs-485 采用平衡发送和差分接收，因此具有抑制共
模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mv 的电压，故传输
信号能在千米以外得到恢复。
有些rs-485 收发器修改输入阻抗以便允许将多达8 倍以上的节点数连接到相同总线。
rs-485 最常见的应用是在工业环境下
可编程逻辑控制器内部之间的通信。
1、RS485 总线基本特性
根据RS485 工业总线标准，RS485 工业总线为特性阻抗120Ω 的半双工通讯总线，其最大负载能力为32 个有效负载（包括主控设备与被控
设置）。
2、RS485 总线传输距离。
rs485 原理
rs485 原理RS485通信原理。
RS485是一种常用的工业控制领域的通信协议，它具有高抗干扰能力、传输距离远、传输速率快等特点，因此在工业自动化控制系统中得到了广泛的应用。
本文将介绍RS485通信的原理及其特点。
1. RS485通信原理。
RS485通信采用差分信号传输，即通过两根信号线分别传输正负逻辑信号。
这种传输方式可以有效地抵抗电磁干扰，提高了通信的稳定性和可靠性。
在RS485通信中，发送端将逻辑信号转换为差分信号发送出去，接收端再将差分信号转换为逻辑信号进行处理。
这种传输方式使得RS485通信在工业环境中具有良好的抗干扰能力，能够适应复杂的电磁环境。
2. RS485通信特点。
RS485通信具有以下特点：（1）多点通信，RS485总线支持多个设备同时进行通信，每个设备都有一个唯一的地址，可以实现设备之间的灵活通信。
（2）传输距离远，RS485总线的传输距离可以达到1200米，远远超过了RS232和RS422通信的传输距离，适用于工业控制系统中设备分布较广的场景。
（3）传输速率快，RS485总线支持的最高传输速率可以达到10Mbps，能够满足工业控制系统对数据传输速率的要求。
（4）抗干扰能力强，RS485通信采用差分信号传输，能够有效地抵抗电磁干扰和噪声干扰，保证通信的稳定性和可靠性。
3. RS485通信应用。
RS485通信广泛应用于工业自动化控制系统中，包括工业控制设备之间的数据通信、工业仪表的数据采集与控制、工业自动化生产线的监控与控制等领域。
由于其多点通信、传输距禿远、传输速率快、抗干扰能力强等特点，RS485通信成为工业控制领域的主流通信协议之一。
4. 结语。
通过本文对RS485通信的原理及特点的介绍，我们可以了解到RS485通信采用差分信号传输，具有多点通信、传输距离远、传输速率快、抗干扰能力强等特点，适用于工业自动化控制系统中对通信稳定性和可靠性要求较高的场景。
希望本文对大家对RS485通信有所帮助。
RS485通讯原理
RS485通讯原理RS485是一种常用的串行通信协议，广泛应用于工业自动化领域中的远程设备监控与控制。
RS485通信原理基于差分传输技术，具有较强的抗干扰能力和可靠性。
本文将从通讯原理、硬件连接、传输特性和典型应用四个方面详细介绍RS485通信原理。
一、通讯原理RS485通信是一种点对点或多点的串行通信方式，采用平衡线路连接发送端和接收端。
在RS485总线上，可以存在多个发送设备和接收设备，并且可以选择不同的通信方式，比如单工（只能单向通信）、半双工（双向通信，但同一时间只能有一个设备发送）和全双工（双向通信，可以同时有多个设备发送）。
二、硬件连接RS485通信需要使用特定的硬件连接方式。
通常情况下，RS485总线上可以连接多个设备，每个设备都有一个接收引脚（A）、一个发送引脚（B）和一个接地引脚（G）。
设备之间的连接是通过分线器（Repeater）或者转换器（Converter）实现的。
分线器通常用于增强信号，延长传输距离，将一个输入信号分发给多个输出设备。
转换器则用于将RS232或RS422信号转换为RS485信号，使得不同类型的设备可以进行RS485通信。
在连接时，需要将所有设备的发送引脚（B）连接在一起，将所有设备的接收引脚（A）连接在一起，以形成总线结构。
同时，需要注意每个设备的接收引脚（A）和发送引脚（B）之间应使用合适的电阻进行匹配。
三、传输特性1.多点通信：RS485总线上可以连接多个设备，可以实现点对点、多点对多点等不同的通信方式。
2.抗干扰能力强：差分传输技术使得RS485通信能够有效抵抗来自电磁干扰和噪声的影响，提高通信的可靠性。
3.传输距离远：RS485通信可以实现传输距离较远，通常可以达到1200米以上，可以满足较远设备之间的通信需求。
4.传输速率高：RS485通信支持多种通信速率，可以根据具体的应用需求选择合适的速率。
5.点对点通信：RS485通信可以实现点对点通信，保证通信的稳定性和可靠性。

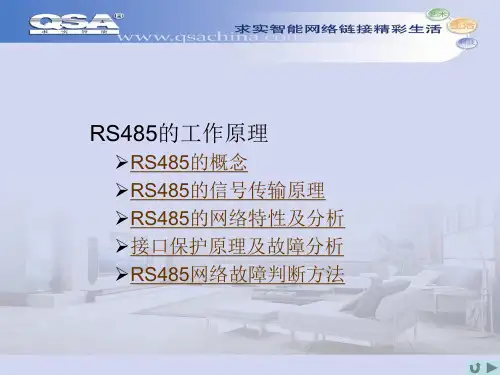

(完整版)RS485结构原理
理 此线路受到干扰时，在两条传输线上的信号会分别成为（D+）+Noise 和（D-）
+Noise, 如果接收端接收此信号，它必须按照一定的方式将其合成，合成的方程式如下：
(DT)=[(D+ Noise)] - [(D-)+ Noise]＝(D+) - (D-)
此方程与前一方程式的结果是一样的，干扰信号被抵消。因此在RS-485网络传输中
消除这种反射的方法，就必须在电缆 的末端跨接一个与电缆的特性阻抗同样 大小的终端电阻，使电缆的阻抗连续。 由于信号在电缆上的传输是双向的，因 此，在通讯电缆的另一端可跨接一个同 样大小的终端电阻，如图2所示。
从理论上分析，在传输电缆的末端只要跨接了与电缆特性阻抗相匹配的终端电 阻，就再也不会出现信号反射现象。但是，在实现应用中，由于传输电缆的特性阻 抗与通讯波特率等应用环境有关，特性阻抗不可能与终端电阻完全相等，因此或多 或少的信号反射还会存在。
• RS-485建议性标准作为一种多点差分数据 传输的电气规范，现已成为业界应用最为 广泛的标准通信接口之一，这种通信接口 允许在简单的一对双绞线上进行多点双向 通信，它所具有的噪声抑制能力、数据传 输速率、电缆长度及可靠性是其他标准无
RS-485是一种在工业上作为数据交换的手段而广泛使用的串行通信方式，数据信 号采用差分传输方式，也称作平衡传输，因此具有较强的抗干扰能力。它使用一 对双绞线，将其中一线定义为A，另一线定义为B。
或通信速率的提高，其不良影响会越来越严重，主要原因是信号在各支路末端反 射后与原信号叠加，会造成信号质量下降。
通常情况下， RS-485的信号在传送出去之前会先分解成正负对称的两条线路（即我们常说 的A、B信号线），当到达接收端后，再将信号相减还原成原来的信号。发送驱动器A、B之间的 正电平在+2～+6V，是一个逻辑状态；负电平在-2～-6V，是另一个逻辑状态；另有一个信号地 C，在RS-485中还有一“使能”端。“使能”端是用于控制发送驱动器与传输线的切断与连接。 当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1” 与“0”的第三态。
rs485通信原理通俗讲解
rs485通信原理通俗讲解（原创版）目录1.RS485 通信概述2.RS485 通信原理3.RS485 通信优点4.RS485 通信缺点5.RS485 通信应用场景正文一、RS485 通信概述RS485 通信，即双绞线串行通信，是一种在工业自动化领域广泛应用的通信方式。
RS485 通信以差分信号传输为基础，具有较强的抗干扰能力，适用于环境复杂的工业现场。
二、RS485 通信原理1.差分信号传输：RS485 通信采用两根通信线，通常用 A 和 B 表示。
两根信号线之间的电压差即为差分信号，这种信号传输方式能有效抑制共模干扰。
2.信号电平：RS485 通信的信号电平范围为 -7V 至 +12V，具有较高的信号电平容忍度，适合于工业现场的噪声环境。
3.波特率和校验码：RS485 通信的波特率和校验码需要根据实际应用场景进行设置。
常用的波特率有 9600、19200、38400、57600 和 115200 等，校验码则可以使用奇偶校验、CRC 校验等。
三、RS485 通信优点1.抗干扰能力强：采用差分信号传输，具有较强的抗共模干扰能力。
2.传输距离远：RS485 通信的最大传输距离可达 1200 米，适用于长距离通信。
3.多主控制器：RS485 通信允许多个主控制器设备存在于同一总线上，便于实现分布式控制系统。
4.通信速率适中：RS485 通信的传输速率在几十 kb/s 至几百 kb/s 之间，可满足大多数工业自动化应用的需求。
四、RS485 通信缺点1.通信效率较低：RS485 通信采用串行通信方式，通信效率较低，数据冗余量较大，不适用于高速通信场景。
2.总线竞争问题：RS485 总线不能自动仲裁，即不能同时发送数据以避免总线竞争，导致系统通信效率降低。
3.单一主机故障风险：RS485 总线上通常只有一台主机，一旦主机出现故障，会使整个系统的通信陷入瘫痪状态。
五、RS485 通信应用场景1.工业自动化控制系统：如生产线监控、设备状态监控等。
rs485芯片工作原理
rs485芯片工作原理
RS485是一种串行通信协议，常用于工业控制领域。
RS485芯
片是用来实现RS485通信的集成电路。
RS485芯片的工作原理如下：
1. 数据传输线路：RS485通信使用双线全双工传输方式，通常使用两条线（A线和B线）来传输数据。
这两条线分别用于
发送和接收数据。
2. 差分传输：RS485通信采用差分传输方式，即发送端将逻辑
1和逻辑0分别表示为正负电压信号，接收端根据两条线之间
的电压差来判断接收到的是逻辑1还是逻辑0。
3. 驱动能力：RS485芯片具有较强的驱动能力，可以驱动多达128个节点的总线。
它能够提供足够的电流和电压来保证信号
能够在总线上正常传输。
4. 数据格式：RS485通信使用的数据格式包括起始位、数据位、校验位和停止位。
发送端将数据按照一定的格式发送，接收端根据这些格式解析数据。
5. 帧同步：RS485通信使用帧同步机制来实现数据的传输。
发送端向总线上发送数据帧，并在数据帧前后加上特定的同步字符。
接收端根据同步字符来识别数据帧的开始和结束。
6. 错误检测：RS485通信使用校验位来检测数据的传输错误。
发送端在发送数据时会计算并添加校验位，接收端在接收数据时会根据校验位来检测数据是否正确。
通过以上工作原理，RS485芯片能够实现可靠的高速串行通信，广泛应用于工业自动化系统中。
RS485总线的原理与应用设计
摘要在自动化领域，随着分布式控制系统的发展，迫切需要一种总线能适合远距离的数字通信。
在RS-422标准的基础上，EIA研究出了一种支持多节点、远距离和接收高灵敏度的RS-485总线标准。
随着数字技术的发展和计算机日益广泛的应用，现在一个系统往往由多台计算机组成，需要解决多站、远距离通信的问题。
在要求通信距离为几十米到上千米时，广泛采用RS-485收发器。
RS-485收发器采用平衡发送和差分接收，因此具有抑制共模干扰的能力，加上接收器具有高的灵敏度，能检测低达200mV的电压，故传输信号能在千米以外得到恢复本文在第一章阐述RS-485总线理论，第二章简述了通信领域中RS-485的特点。
最后在第三章中介绍了RS-485应用中的一些细节问题。
关键词：RS-485 总线网络目录摘要 (i)目录 (ii)第1章前言 (1)第2章 RS-485总线 (2)2.1概述 (2)2.2RS-485总线的理论 (2)第3章通信领域中的RS485 (4)3.1RS-485总线特点 (4)3.1.1 阻抗不连续 (4)3.1.2 RS-485接地问题 (4)3.1.3 RS-485的总线结构及传输距离 (5)3.2影响RS-485总线速度和可靠性的三个因素 (5)3.2.1 在通信电缆中的信号反射 (5)3.2.2 在通讯电缆中的信号衰减 (7)3.2.3 在通讯电缆中的纯阻负载 (8)3.3RS-485总线的负载能力和电缆长度之间的关系 (9)3.4分布电容对RS-485总线传输性能的影响 (10)第4章 RS-485的应用 (12)4.1RS-485的电源选择 (12)4.2RS-485的硬件设计 (12)4.3RS-485网络的建立 (13)4.4提高RS-485通信效率 (13)4.5RS-485系统的维护 (15)第5章结束语 (15)致谢 .................................... 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS485总线原理及维护
一．RS-485标准回顾
RS-485标准最初由电子工业协会（EIA）于1983年制订并发布，后由TIA-通讯工业协会修订后命名为TIA/EIA-485-A，不过工程师还是习惯地称之为RS-485。
RS-485由RS-422发展而来，后者是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到4000英尺（速率低于100kbps时），并允许在一条平衡线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，为扩展应用范围，随后又为其增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，这就是后来的EIA RS-485标准。
RS-485是一个电气接口规范，它只规定了平衡驱动器和接收器的电特性，而没有规定接插件、传输电缆和通信协议。
RS-485标准定义了一个基于单对平衡线的多点、双向（半双工）通信链路，是一种极为经济、并具有相当高噪声抑制、传输速率、传输距离和宽共模范围的通信平台。
RS-485接口的主要特点如下：
∙平衡传输；
∙多点通信；
∙驱动器输出电压（带载）：≥｜1.5V｜；
∙接收器输入门限：±200mV；
∙-7V至+12V总线共模范围；
∙最大输入电流：1.0mA/-0.8mA（12Vin/-7Vin）；
∙最大总线负载：32个单位负载（UL）；
∙最大传输速率：10Mbps；
∙最大电缆长度：4000英尺。
实际上可达 3000米。
∙RS-485接口在总线上是允许连接多达128个收发器。
即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设
备网络。
因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站能力等上述优点就使其成为首选的串行接口。
因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。
RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9（孔），与键盘连接的键盘接口RS485采用DB-9（针）。
二．网络配置
RS-485支持半双工或全双工模式，网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络。
最好采用一条总线将各个节点串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。
图1所示为实际应用中常见的一些错误连接方式（a，c，e）和正确的连接方式（b，d，f）。
a，c，e三种不恰当的网络连接尽管在某些情况下（短距离、低速率）仍然
可以正常工作，但随着通信距离的延长或通信速率的提高，其不良影响会越来越严重，主要原因是信号在各支路末端反射后与原信号叠加，造成信号质量下降。
除此之外还应注意总线特性阻抗的连续性，在阻抗不连续点也会发生信号的反射。
例如，总线的不同区段采用不同电缆、某一段总线上有过多收发器紧靠在一起安装、或者是有过长分支线引出总线时都会出现阻抗不连续点。
总之，应该提供一条单一、连续的信号通道作为总线。
图1:几种错误的网络连接方式及正确的方式有关总线上允许连接的收发器数标准并没有做出规定，但规定了最大总线负载为32个单位负载（UL）。
每单位负载的最大输入电流为1.0mA/-0.8mA，相当于约12kΩ。
为了扩展总线节点数，器件生产厂商增大收发器输入电阻。
例如MAX1487，MAX1487的输入电阻增加至48kΩ以上（1/4UL），节点数就可增加至128个，96kΩ输入电阻的MAX1483允许节点数可到256个。
三．基本概念
485总线由于其布线简单，稳定可靠从而广泛的应用于视频监控，门禁对讲，楼宇报警等各个领域中，但是，在485总线布线过程中由于有很多不完全准确的概念导致出现很多问题。
现在将一些错误的观念作出一些澄清。
