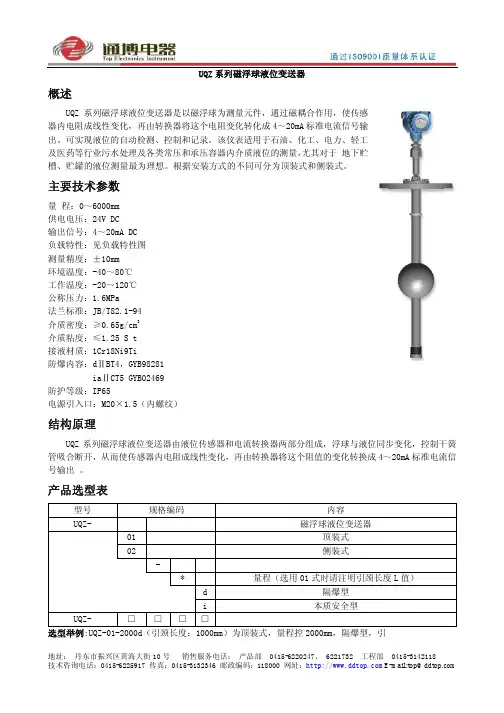

UQZ系列磁浮液位计
产品选型表
型号
规格编码
内容
UQZ-
磁浮球液位变送器
01
顶装式
02
侧装式
-
*
量程（选用 01 式时请注明引颈长度 L 值）
d
隔爆型
i
本质安全型
UQZ-
□ □ □□
选型举例:UQZ-01-2000d（引颈长度：1000mm）为顶装式，量程控 2000mm，隔爆型，引
地址： 丹东市振兴区黄海大街 10 号 销售服务电话： 产品部 0415-6220247、 6221732 工程部 0415-3142118 技术咨询电话：0415-6225917 传真：0415-3132346 邮政编码：118000 网址： E-mail:top@
TP5041-Ex TP5045-Ex IS4041-Ex
GS8041-Ex GS8045-Ex LF1045
订购仪表注意事项
1． 请按产品选型表正确填写内容 2． 请注明选型表内未包容的内容 ◆工作压力（操作压力）； ◆特殊接液材质的牌号； ◆仪表安装工位号； ◆执行其它法兰的标准号 ◆ 针对您提出的特殊要求，可为您进行特殊操作设计
负载特性图
地址： 丹东市振兴区黄海大街 10 号 销售服务电话： 产品部 0415-6220247、 6221732 工程部 0415-3142118 技术咨询电话：0415-6225917 传真：0415-3132346 邮政编码：118000 网址： E-mail:top@
UQZ 系列磁浮球液位变送器
概述
UQZ 系列磁浮球液位变送器是以磁浮球为测量元件，通过磁耦合作用，使传感 器内电阻成线性变化，再由转换器将这个电阻变化转化成 4～20mA 标准电流信号输 出。可实现液位的自动检测、控制和记录。该仪表适用于石油、化工、电力、轻工 及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于 地下贮 槽、贮罐的液位测量最为理想。根据安装方式的不同可分为顶装式和侧装式。
关于浮球液位开关的安装介绍
关于浮球液位开关的安装介绍浮球液位开关是一种常见的液位传感器，它可用于监测液体在储罐或管道中的液位高度，并控制液位的变化。
正确的安装方式能够确保浮球液位开关的正常工作和使用寿命。
安装位置的选择浮球液位开关的安装位置应该选择在液位高度的合适位置。
一般情况下，应该选择远离液体抛洒、易受震动和容易沉积物积聚的区域，以避免误动作或误报警。
同时，也应该考虑安装位置与控制系统之间的距离，以保证信号传输的稳定性。
安装方式的选择根据不同的使用场合和液体的不同性质，浮球液位开关的安装方式也有所不同。
常见的浮球液位开关安装方式包括侧装式、顶装式和角装式。
1.侧装式侧装式浮球液位开关是将开关沿着罐壁或管道法兰的侧边安装。
这种安装方式一般适用于罐壁较厚、容量比较大的储罐或管道。
在安装时，应该保证开关与液位面平行，使浮球能够自由浮动。
2.顶装式顶装式浮球液位开关是将开关从容器或管道的顶部安装。
这种安装方式一般适用于储罐或管道容量较小，罐壁较薄的场合。
在安装时，应该保证开关的支架与容器的顶部水平。
同时，应该注意开关与液位保持一定的距离，以避免液体波动和浮球振荡造成的误动作。
3.角装式角装式浮球液位开关是将开关通过固定支架，在容器或管道的侧面安装。
这种安装方式一般适用于大口径、高压力和高温度的管道。
在安装时，应该注意浮球与支架之间的间隙，以避免浮球偏斜和受力不平衡所引起的误动作。
安装要点1.在安装浮球液位开关之前，应该先进行检查，确保开关的结构和电气部分均正常无损。
2.在进行安装之前，应该清理罐内或管道内的杂物和异物，确保开关与液位之间没有任何障碍物。
3.在安装过程中，应该注意开关与容器或管道之间的连接方式和固定方式，保证连接紧固牢固。
4.在安装之后，应该进行调试和试运转，确保开关的正常工作和准确性能。
总结浮球液位开关的安装是保证其正常工作和使用寿命的重要组成部分。
在安装时，应该选择合适的安装位置和安装方式，遵循安装规范和安装要点，确保安装质量和使用效果。

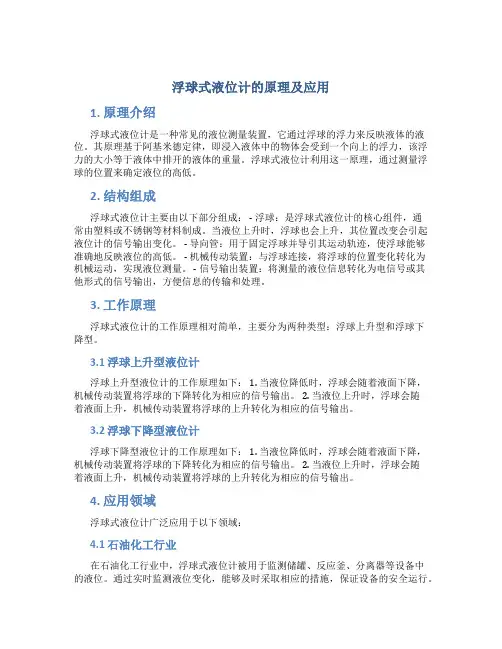

浮球式液位计的原理及应用
浮球式液位计的原理及应用1. 原理介绍浮球式液位计是一种常见的液位测量装置，它通过浮球的浮力来反映液体的液位。
其原理基于阿基米德定律，即浸入液体中的物体会受到一个向上的浮力，该浮力的大小等于液体中排开的液体的重量。
浮球式液位计利用这一原理，通过测量浮球的位置来确定液位的高低。
2. 结构组成浮球式液位计主要由以下部分组成： - 浮球：是浮球式液位计的核心组件，通常由塑料或不锈钢等材料制成。
当液位上升时，浮球也会上升，其位置改变会引起液位计的信号输出变化。
- 导向管：用于固定浮球并导引其运动轨迹，使浮球能够准确地反映液位的高低。
- 机械传动装置：与浮球连接，将浮球的位置变化转化为机械运动，实现液位测量。
- 信号输出装置：将测量的液位信息转化为电信号或其他形式的信号输出，方便信息的传输和处理。
3. 工作原理浮球式液位计的工作原理相对简单，主要分为两种类型：浮球上升型和浮球下降型。
3.1 浮球上升型液位计浮球上升型液位计的工作原理如下： 1. 当液位降低时，浮球会随着液面下降，机械传动装置将浮球的下降转化为相应的信号输出。
2. 当液位上升时，浮球会随着液面上升，机械传动装置将浮球的上升转化为相应的信号输出。
3.2 浮球下降型液位计浮球下降型液位计的工作原理如下： 1. 当液位降低时，浮球会随着液面下降，机械传动装置将浮球的下降转化为相应的信号输出。
2. 当液位上升时，浮球会随着液面上升，机械传动装置将浮球的上升转化为相应的信号输出。
4. 应用领域浮球式液位计广泛应用于以下领域：4.1 石油化工行业在石油化工行业中，浮球式液位计被用于监测储罐、反应釜、分离器等设备中的液位。
通过实时监测液位变化，能够及时采取相应的措施，保证设备的安全运行。
4.2 污水处理行业浮球式液位计在污水处理过程中起着重要的作用。
它可以用来监测污水处理设备中的液位，确保设备正常运行并避免溢流。
4.3 饮料行业在饮料行业，浮球式液位计被广泛应用于灌装生产线中，用于监测瓶子的液位，确保饮料装填的准确性和一致性。
浮球液位计UQDZ中文使用说明书(2012版A4)
UQD.Z 型 智 能 浮 球 液 位 变 送 器使用 说 明 书辽制00000252号1 前言非常感谢您选择丹东通博电器（集团）有限公司的产品。
本产品已通过国家级防爆认证，认证标志：本安型ExiaⅡCT1～T6；隔爆型ExdⅡCT1～T6。
使用前请仔细阅读使用说明书，特别是与防爆相关的环境温度等各项要求。
2 概述a) 本产品执行标准代号：Q/AMM 001-2010浮球液位变送器；b) UQD.Z型智能浮球液位变送器是模拟、数字与微处理器相结合的产品。
该变送器将模拟电压信号转换成4～20mA两线制电流输出信号，并且加载了HART协议通讯。
由于采用了HART总线技术，具有高精度，低漂移，抗干扰能力强等特点，可以实现对仪表的远程组态、监测、维护、及校准等功能，并可构成生产过程测量、监督管理系统。
c) 可广泛适用于粘稠、脏污、易燃易爆及腐蚀性介质以及其它介质液位的测量及液位信号的变送，是石油、化工、冶金、电力及轻工等工业部门生产过程控制中用于液位测量的理想仪表。
d) 型号的组成及其代表意义：3 结构特征与工作原理a）总体结构及工作原理、工作特性：UQD.Z智能浮球液位变送器主要由测量传感机构和智能变送器两大部分组成。
测量传感元件为圆球型浮球。
而变送器则采用平衡杆和平衡锤与浮球构成的力矩平衡机构，因此浮球可以自由地随液位的变化而升降。
根据不同的结构特点分为UQD.Z-90小转角型、UQD.Z-91大转角型、UQD.Z-92外浮球型三种结构，三种规格的电器性能和防爆级别均相同。
变送器具有现代流行壳体设计，造型美观且各工作腔室隔离等特点。
b）主要部件作用及其工作原理：当液位改变时，浮球的位置发生相应的变化，带动主轴转动，主轴与表头（发讯器）角位移传感器输出轴相连接，角位移传感器将浮球随液位的变化转换成相应的电信号，再由浮球控制器内部的电路将此信号转换为与液面变化成正比的标准电流信号。
c）单元结构的联系及工作原理：图 14 主要规格及技术参数4.1 主要参数·电源电压：24V DC；·输出：4～20mA叠加HART通信；·负载电阻：230～1100Ω；·阻尼时间选择：0～32秒；·测量范围：400～1200mm (小转角型)；550～1600mm (大转角型) ；·公称压力：≤6.3MPa；·公称通径：DN250·精度等级：1.0级；1.5级·介质密度：≥0.55/cm3；·环境温度：-30℃～70℃；·工作温度：-30℃≤T≤225℃(无散热片)；225℃＜T≤450℃(带散热片)；·法兰标准：HG/T20592-2009、HG/T20615-2009或按用户要求；·电源引入口：M20X1.5(内)或按用户要求；·防护等级：IP67；·诊断功能：仪表故障时，输出报警电流；·组态功能：工程单位、量程、显示、测量类型、介质密度、浮筒高度、报警等组态；·报警功能：可以设置报警上下限。
浮球液位计说明书
浮球液位计说明书篇一：浮球液位计说明书USX型磁浮球液位计一、概述浮球液位计由浮球、插杆等组成。
浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。
浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点，浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。
浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。
浮球液位计也适用于大坝水位，水库水位监测与污水处理等等二、产品技术参数：测量范围：0～3500mm 供电电压：12～36V DC输出信号：两线制4~20mA.DC或叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±2.5%F.S 环境温度：-40～80℃工作温度：-20～120℃公称压力：≤2.5MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90 B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ7633介质密度：≥0.65g/cm 介质粘度：≤0.015Pa.s 接液材质：不锈钢304 防爆等级：EX iaⅡCT 5三、接线图四、选型型号示例：插入深度2200mm，测量范围0-20XXmm，地下型（内置传感器上装式），配现场数显仪表（一次表），配套XM型智能数显仪可提供对外控制（触点常开动闭），普通型产品。
标记为：USX2-2200/20XXPAKb五、浮球液位计校验与试验：a. 下限（即零点）调试：浮球处于最低位置时（即零点），调下限旋钮，使数显表显示4mA。
b.上限（即满度）调试：将浮球移至最高位置或设定位置时（即满度），调上限旋钮，使数显表显示输出20mA。
UQZ智能浮球液位变送器使用说明书
UQZ系列智能浮球液位变送器一、概述：UQZ系列智能浮球液位变送器是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。
该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量最为理想。
二、主要特点：UQZ系列智能浮球液位变送器除了一般液位变送器的固有特点外，还具有如下特点：1、智能电子部件由一块主机板和一块液晶屏组成；2、可就地按键调整最程和零点；3、符合HART协议，可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或修改；4、在采用HART协议的分散控制系统中同主机进行双向通讯；5、带有EEPROM，不因断电丢失数据。
三、主要技术参数：测量范围：0~3500mm（测量范围H同引颈长度以及总长的关系详见图1）供电电压：12~36V DC输出信号：两线制4~20mA.DC叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±10mm环境温度：-40~80℃工作温度：-20~120℃公称压力：≤1.6MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ76介质密度：≥0.65g/cm3介质粘度：≤0.015PaS接液材质：不锈钢防护等级：IP65图1四、结构原理：UQZ系列磁浮球液位变送器由液位传感器和智能HART板（电流转换器）两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。
浮球液位控制器的安装方法
浮球液位控制器的安装方法
嘿，朋友们！今天咱们来聊聊浮球液位控制器的安装方法，这可是个很重要的事儿呢！
首先，安装浮球液位控制器可不是一件简单的事儿哦！步骤得一步步来，不能马虎。
先得确定好安装的位置，要选一个能准确检测液位的地方呀，这可不能随便乱来。
然后呢，把浮球液位控制器固定好，螺丝要拧紧咯，可别松松垮垮的。
在安装过程中，还得注意一些事项呢，比如要避免碰撞和损伤浮球，不然它可就不能好好工作啦！还有啊，接线的时候一定要仔细，别接错了线，那可就糟糕啦！
接着说说安装过程中的安全性和稳定性。
这可是至关重要的呀！如果安装得不稳当，那浮球液位控制器随时可能出问题，这多让人担心呐！所以在安装的时候，一定要确保各个部件都安装牢固，让它稳稳地待在那里，才能安心呀。
而且，这样也能保证它长时间稳定地工作，不会时不时给咱添乱。
浮球液位控制器的应用场景那可多了去了！像什么水箱、油罐、化工槽等等，都能看到它的身影呢。
它的优势也很明显呀，简单易用，成本又不高，还能很准确地检测液位，这多棒呀！这就好像是一个可靠的小卫士，默默地守护着液位的安全。
我给大家说个实际案例吧。
之前有个工厂，他们的液位控制总是出问题，不是检测不准确，就是容易出故障。
后来他们换上了浮球液位控制器，哇塞，效果那叫一个好呀！液位控制得稳稳当当的，再也没有出现过那些乱七八糟的问题啦！这就充分展示了浮球液位控制器在实际应用中的出色效果呀！
所以呀，浮球液位控制器的安装真的很重要，一定要认真对待哦！只有安装好了，它才能发挥出最大的作用呀！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UQZ指针式顶装浮球液位计使用说明书
一、主要技术参数
1．精确度：UQZ-1型 2级 UQZ-2型 2.5级
2．环境温度：-40~-55℃
3．安装形式：UQZ-1型为顶置法兰安装，法兰由用户自制，制造厂安装接头一只，法兰密封圈各一只。
UQK-02型为侧面法兰安装，制造厂提供法兰A一只。
法兰密封圈一事，法兰B由用户自制。
4．主要技术参数：
5、外形如下图：
二、性能描述
仪表出厂时，浮球用卡箍固定在密封管底部此时柱形磁钢在密封管顶部，与浮球脱离关系，用户在安装使用前应先拆去卡箍，将浮球缓缓推至密封管顶部，让浮球内磁球吸住密封管内的柱形磁钢，然后缓缓下移浮球，表头上指针跟着转动直至浮球到达密封管底部为止，以后在搬动仪表时注意不要让浮球在密封管上高速滑动或冲击，以免浮球和柱形磁钢脱开。
仪表用两根指针在表盘上指示液位值，长针指示厘米，其对就刻为每一小格一厘米，两者都是黑色的。
短针红色刻度线也是红色，指示米。
读数方式与时钟相仿。
仪表表头右下侧有一调零把手，通过转动表盘调零。
调零范围±5cm，松开前紧固螺钉轻轻拔动把手可以调零，调好后重新紧固螺钉。
仪表在使用时可在图板上的弧形环内涂颜色，以醒目的标注容器内不同充填区域，譬如V<10%涂黑色表示起始区：10%≤v≤80%涂绿色表示安全区，80%<>
三、指针式顶装浮球液位计维护及注意事项
1、仪表一般安装在量程的中点位置上。
2、UQZ-1、UQZ-2、UQZ-3系列浮球液位计应安装在其浮球上下运支时不受妨碍的位置上。
3、被测介质不应含用铁磁性杂质。
4、免浮球和柱形磁钢脱开。
5、的面扳指示为指针式，满度测量时指示数字为顺针方向排列，空度测量时指示数字为逆时针方向排列。
6、安装垂直度要符合要求，在介质存在流动时要避开急流安装，必要时可加强导杆固定或加装静止套。
7、为了防止运输时UQZ-1、UQZ-3型仪表的浮球的密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前，用卡箍将浮球固定在密封管底部，磁钢在密封管顶部。
用户在安装使用前应先拆去卡箍，将浮球上升至密封管顶部。
然后轻缓地将浮球下移，指针作相应的转动。
UQZ-1型仪表的面板指示形式类似手表指示形式。
长指针刻度为厘米，指针与刻度均为黑色，短指针刻度为米，指针与刻度均为红色。
满度测量时指示数字为顺时针方向排列。
UQZ-2型仪表出厂时附有安装法兰A，用户应配管道法兰B，用户亦可直接用具有相应密封面的凸缘代替图面中接管式连接。
UQZ-2型仪表的安装僧一般选择在量程之半。
若安装在槽车上，则必须在浮球上下移动面上，加装导向杆和浮球避振装置。
UQZ-3型仪表的面板指示形式为百分数。
四、安装示意图
五、外形尺寸及安装尺寸
六、仪表成套性
1、UQZ-1浮球液位计：UQZ-1仪表1只法兰密封圈1只安装接头1只接头密封圈1只
2、UQZ-2浮球液位计：UQZ-2仪表1只法兰密封圈1只安装法兰1只
3、UQZ-3浮球液位计：UQZ-3仪表1只。
