中水管道工程施工设计方案
中水工程施工方案
目录一、工程概况 (2)1.工程情况 (2)2.中水工程的主要形式 (2)3.主要工程数量表 (2)二、编制依据 (2)三、施工进度安排 (2)1.施工进度计划 (2)2.施工准备 (3)3.施工组织 (4)四、施工方案 (4)1.施工顺序 (5)2.管线测量 (5)3.土方开挖 (5)4.管道安装 (6)5.试压（水压试验） (8)6.管道回填控制 (8)7.检查井井室施工 (9)五、质量保证措施 (9)5.1质量验收标准 (9)2.质量保证措施 (15)六、雨季施工措施 (15)七、安全生产措施 (16)八、文明施工措施 (17)九、文物及环境保护措施 (17)中水工程施工方案一、工程概况1.工程情况……2.中水工程的主要形式中水管材管径为DN315、DN200、DN110，采用聚乙烯管，管道公称压力0.8MPa；给水管道单侧布置，管道中心线距道路北侧2.0米，3.主要工程数量表二、编制依据1）《给水排水管道工程施工及验收规范》（GB50268－2008）2）《室外给水设计规范》（GB50013—2006）3）《室外给水排水和燃气热力工程抗震设计规范》（GB50032-2003）4）《埋地聚乙烯给水管道工程技术规程》（CJJ101-2004）5）《城镇给水排水技术规范》（GB50788-2012）6）《建筑设计防火规范》（GB50016-2006）三、施工进度安排本项工程施工阶段可主要划分为土方开挖及回填、管道铺设、检查井砌筑、水压试验等。
1.施工进度计划本项工程施工进度安排：计划开工日期为 2015年4月1日,计划完工日期为2014年4月30日,共30天日历天。
2.施工准备1）人员配置：为满足施工需要，已配置足够的施工管理人员、工程技术人员和劳动力，建立完善的组织机构和健全的管理制度。
主要人员配置如下：施工负责人2人、施工员2人、技术员3人、质检员1人、试验员2人、安全员2人、材料员2人、壮工22人、后勤2人，共28人。
中水管网施工组织设计
第一章综合说明 (1)第二章施工现场平面布置 (3)第三章劳动力计划 (3)第四章施工进度计划 (4)第五章施工进度施工工期保证措施 (4)第六章主要施工机械、设备 (5)第七章地下管线、地上设施、周围建筑物保护措施 (5)第八章主要施工方法或方案和施工措施 (6)第九章质量保证措施 (22)第十章各工序的协调措施 (24)第十一章冬、雨季施工措施 (24)第十二章施工安全保证措施 (24)第十三章现场文明施工措施 (26)第十四章施工现场环保措施 (27)第十五章施工现场维护措施 (27)第十六章与各协作单位配合服务承诺 (28)第十七章工程交验后服务措施 (28)附表30第一章综合说明1-1工程概况:本工程为程盛道、跃进路、昆俞南路、规划一、规划二支路中水工程，工程地处东丽区，津塘公路南侧，外环线以内。
其中：程盛道中水工程，西起雪莲路，东至外环路，长约2210m规划中线北侧拟建DN200- DN600m中水管道，规划中线南侧拟建DN200- DN300m中水管道；跃进路中水工程北起张贵庄路，南至山青道，长约1730m拟建DN200- DN300mm 中水管道；昆俞南路中水工程北起张贵庄路，南至山青道，长约1550m拟建DN355mm 中水管道；规划一支路中水工程西起规划二支路，东至昆俞南路，长约340m拟建DN300mr中水管道；规划二支路中水工程北起规划一支路，南至山青道，长约330m 拟建DN300m中水管道。
该中水工程管道工作压力为0.4Mpa,管道试验压力为0.8Mpa。
1-2工程开工、竣工日期：开工日期：2007年3月1日竣工日期：2007年12月30日共计304日历日1-3编制依据：1.3.1程盛道、跃进路、昆俞南路、规划一、规划二支路中水工程招标文件；1.3.2程盛道、跃进路、昆俞南路、规划一、规划二支路中水工程中水管网施工图设计及变更设计通知书；1.3.3《给水用聚乙烯(PE)管材》(GB/T13663- 2000);《给水排水标准图集S5(—)》；《水及燃气管道用球墨铸铁管、管件和附件》(GB/T 13295-2003)；《橡胶密封件、给水排水管及污水管道用接口密封圈材料规范》(HG/T 3091—2000)；《给水排水管道工程施工及验收规范》(GB 50268-97)。
中水施工方案
第一章编制依据1.1 《施工组织设计》编制主要依据（1)北京市市政工程设计研究总院设计图纸“酒仙桥污水处理厂再生水回用工程热电厂北路（朝阳路~六里屯路）再水管线施工图”。
工程编号:LT78—C2004ZH.(2）公司对工程现场实地考察。
（3）有关国产、进口设备的性能及台班定额。
（4）相关的法律、法规文件规定.（5)《市政基础设施工程资料管理规程》京建科教［2003］262号1.2 相关技术规范1。
2.1 执行规范、规程⑴工程测量规范GB50026-93⑵市政工程施工技术规范2000版⑶埋地聚乙烯给水管道工程技术规程CJJ101—2004 J362—2004⑷给水排水管道工程施工及验收规范GB50268—97⑸钢筋焊接及验收规范JGJ18-96⑹砌筑砂浆配合比设计规范JGJ/T88—96⑺商品混凝土质量规程DBJ01—6-90⑻北京市给排水管道工程施工技术规程DBJ01-47-2000⑼市政研究总院编制的给水管道通用图集TG41、TG425、TG43、91SB3-给水图集(10）北京市市政工程设计研究总院与北京市排水集团再生水分公司合编的再生水管道附件通用图籍(试用版）.1.2。
2 试验检测规程⑴建筑砂浆基本性能试验方法JGJ70—90⑵普通混凝土用砂浆质量标准及检验方法JGJ52—921.2.3 质量检验评定标准⑴给水排水管道工程质量检验评定标准GB-50268-97⑵混凝土强度检验评定标准GB107—87⑶铸铁检查井盖CJ/T3012—93⑷烧结砖GB/T5101—1998］1.3 规范、规程和标准的使用顺序⑴业主或监理工程师以书面形式发布的本工程专用补充说明.⑵北京市颁发的地方规范、规程和标准。
⑶设计单位指定的规范、规程和标准。
⑷其他行业部门颁发的规范、规程和标准。
⑸国家颁发的规范、规程和标准。
第二章工程概况2。
1 工程简介2。
1。
1工程名称酒仙桥污水处理厂再生水回用工程热电厂北路（朝阳路～六里屯路）再生水管线2。
中水工程施工组织设计
中水工程施工组织设计一、工程概况本工程为中水回用工程，主要包括中水收集、处理、储存和分配系统。
工程范围包括但不限于：中水收集管道、中水处理设施、中水储存池、中水分配管道等。
工程规模为每天处理和分配中水5000立方米。
工程地点位于某城市居民区附近，施工期间需保证周边居民的正常生活秩序。
二、施工准备1. 技术准备：根据设计图纸和施工方案，组织技术人员进行图纸会审，掌握工程特点、施工难点和技术要求。
对施工人员进行技术培训，确保施工过程中严格遵守操作规程。
2. 材料准备：根据工程量清单，提前采购所需原材料、设备及构配件，并进行质量检验。
确保材料合格后方可用于施工。
3. 设备准备：根据施工需求，提前准备施工所需机械设备，包括挖掘机、推土机、混凝土泵、搅拌机等。
并对设备进行维修、检查，确保正常使用。
4. 施工现场准备：办理施工许可，清理施工现场，拆除障碍物，设置施工围挡，确保施工安全。
5. 人员准备：组织施工队伍，明确岗位职责，配备足够的技术人员和施工人员。
三、施工流程1. 施工顺序：中水收集管道→中水处理设施→中水储存池→中水分配管道。
2. 施工方法：（1）中水收集管道：采用挖掘机开挖沟槽，人工清理沟槽，安装管道，回填土方，夯实。
（2）中水处理设施：根据设计要求，安装各类处理设备，包括过滤器、消毒设备等。
设备安装完毕后，进行调试和验收。
（3）中水储存池：采用土建施工，先进行池体砌筑，再进行防水处理，最后进行内部装饰。
（4）中水分配管道：采用挖掘机开挖沟槽，人工清理沟槽，安装管道，回填土方，夯实。
3. 施工质量控制：严格遵循施工方案和操作规程，确保施工质量。
对关键部位和环节进行验收，不符合要求的项目及时整改。
四、施工安全1. 安全生产责任制：明确各级领导和员工的安全职责，加强对施工人员的安全教育。
2. 安全防护措施：设置施工现场围挡、警示标志，确保施工现场安全。
对施工人员进行安全帽、安全带、防护眼镜等防护用品的培训和检查。
中水管线工程施工组织设计
工程范围：自中水处理站外墙皮外 3 米处至各建造物单体外第一个阀门井(含接口连接)范围内，中水管道及附属阀门的安装，管道水压试验、冲洗，检查井、阀门井、水表井垒砌等项目。
1、施工前要复测准备接入的管线的位置和高程，与设计高程无矛盾时方可进行施工。
施工中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行竣工测量。
开槽前要认真调查了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善加固保护措施。
2、机械开槽，槽底预留 20cm，由人工清理槽底，确保槽底原土不受扰动。
3、开槽坡度为 1：0.25 (当深＞2.5m 时，拔台宽度为 0.50m)，若遇土质不好，坡度要放大，如位置受限，采用支护防止塌槽，开槽断面按设计要求执行。
4、沟槽开挖参照排水管线沟槽开挖施工。
5、开槽后，在铺设基础之前应约请有关人员包括设计、监理、甲方验槽，合格后方可进行下道工序。
6、槽底经验收合格后，铺设基础，洒水夯实，达到要求密实度。
参见图纸设施供水管网图；综合管网之图纸体现工程量为本工程范围；包含管网至各建造物单体外第一个阀门井 (含接口连接) 范围内，低压生活兼室外消防给水管道、附属阀门、消防栓安装，消毒冲洗，试验，检查井、阀门井、水表井垒砌等项目。
(1) 材料要求管管材及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁。
管材与管件应是同一厂家的配套产品，并有出厂合格证与卫生检测证明。
阀门无裂纹、开关灵便严密、铸造规矩、，手轮无损坏，并有出厂合格证。
地下消火栓、地下阀门、水表品种、规格应符合设计要求，并有出厂合格证。
(2)主要机具电熔焊机、热熔对接焊机、旋转切刀、旋转刮刀 ;手锯、铣口器、活扳手、手锤、、水平尺、棉布等。
(3) 作业条件管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层，消火栓底座施工完毕。
管沟沟底夯实，沟内无障碍物。
且应有防塌方措施。
管沟两侧不得对方施工材料和其他物品。
(4) 施工工艺工艺流程：安装准备----管材切割----管道焊接安装----阀门、水表、洒水栓安装----水压试验----管道冲洗根据施工图检查管沟座标、深度、平直程度、沟底管基密实度是否符合要求。
中水工程施工方案

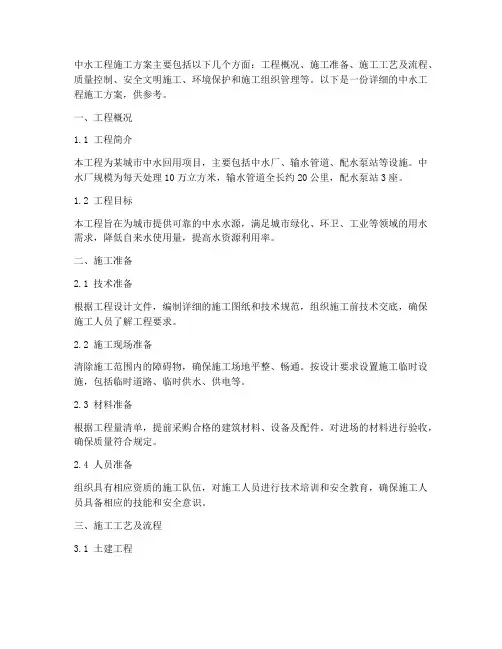

中水工程施工方案主要包括以下几个方面：工程概况、施工准备、施工工艺及流程、质量控制、安全文明施工、环境保护和施工组织管理等。
以下是一份详细的中水工程施工方案，供参考。
一、工程概况1.1 工程简介本工程为某城市中水回用项目，主要包括中水厂、输水管道、配水泵站等设施。
中水厂规模为每天处理10万立方米，输水管道全长约20公里，配水泵站3座。
1.2 工程目标本工程旨在为城市提供可靠的中水水源，满足城市绿化、环卫、工业等领域的用水需求，降低自来水使用量，提高水资源利用率。
二、施工准备2.1 技术准备根据工程设计文件，编制详细的施工图纸和技术规范，组织施工前技术交底，确保施工人员了解工程要求。
2.2 施工现场准备清除施工范围内的障碍物，确保施工场地平整、畅通。
按设计要求设置施工临时设施，包括临时道路、临时供水、供电等。
2.3 材料准备根据工程量清单，提前采购合格的建筑材料、设备及配件。
对进场的材料进行验收，确保质量符合规定。
2.4 人员准备组织具有相应资质的施工队伍，对施工人员进行技术培训和安全教育，确保施工人员具备相应的技能和安全意识。
三、施工工艺及流程3.1 土建工程按设计要求进行土方开挖、回填、基础浇筑、混凝土预制等施工。
确保结构安全、稳定、符合规范。
3.2 安装工程包括设备安装、管道铺设、阀门安装等。
按照设计图纸和施工规范进行施工，确保安装质量。
3.3 电气工程包括电气设备安装、线路铺设等。
按照设计图纸和施工规范进行施工，确保电气系统安全、可靠。
3.4 调试与验收工程完成后进行设备调试和系统验收，确保工程满足设计要求和功能需求。
四、质量控制4.1 施工过程中，严格执行国家相关标准和规范，确保工程质量。
4.2 加强对施工材料的检验检测，不合格的材料不得使用。
4.3 施工过程中，定期对工程质量进行监督检查，发现问题及时整改。
五、安全文明施工5.1 施工过程中，严格遵守国家安全生产法律法规，加强施工现场安全管理。
中水管道工程施工方案
一、工程概况1. 工程名称：某地区中水管道工程2. 工程地点：某地区3. 工程规模：XX公里4. 工程内容：中水管道铺设、检查井施工、阀门井施工等二、施工部署1. 施工组织机构成立项目经理部，负责整个工程的施工管理工作。
项目经理部下设工程技术部、施工管理部、质量安全管理部、物资供应部等部门。
2. 施工进度安排根据工程特点，制定合理的施工进度计划，确保工程按期完成。
3. 施工资源配置根据工程需要，合理配置施工人员、机械设备、材料等资源。
三、主要施工方法1. 沟槽开挖采用人工开挖和机械开挖相结合的方式，确保沟槽开挖的平整度和坡度符合设计要求。
2. 验槽在沟槽开挖完成后，对槽底进行平整度、坡度、高程等检查，确保符合设计要求。
3. 管道施工3.1 钢质管道施工采用焊接或法兰连接的方式，确保管道连接牢固、密封。
3.2 球墨铸铁管道施工采用承插式连接，确保管道连接牢固、密封。
4. 检查井施工按照设计要求，施工检查井，确保检查井的尺寸、位置、高程等符合设计要求。
5. 阀门井施工按照设计要求，施工阀门井，确保阀门井的尺寸、位置、高程等符合设计要求。
6. 沟槽回填采用分层回填、压实的方法，确保沟槽回填的密实度和稳定性。
四、质量保证措施1. 质量保证组织机构成立质量保证小组，负责整个工程的质量管理工作。
2. 质量控制标准严格执行国家和行业相关质量标准，确保工程质量。
3. 质量通病防治与专项技术措施针对中水管道工程的特点，制定相应的防治措施，确保工程质量。
五、工期保证措施1. 施工进度计划制定详细的施工进度计划，确保工程按期完成。
2. 施工资源配置合理配置施工资源，确保施工进度。
3. 施工管理加强施工管理，提高施工效率。
六、安全保证措施1. 安全组织机构成立安全领导小组，负责整个工程的安全管理工作。
2. 安全技术措施严格执行国家和行业相关安全标准，确保施工安全。
3. 安全注意事项加强安全教育，提高施工人员的安全意识。
中水管道工程施工组织设计
中水管道工程施工组织设计一、编制说明及工程概况1.1编制说明本施工组织设计是依据建设单位提供施工图、国家有关施工规范及验收标准等进行编制的。
本施工组织设计针对施工的主要施工方法和措施、人员机具安排、质量进度计划控制及安全文明施工等进行阐述说明。
1.2编制依据(1)《建筑工程施工质量验收统一标准》GB50300—2001(2)《混凝土结构工程施工及验收规范》GB50204—2002(3)《砖石工程施工及验收规范》GB50203—2002(4)《建筑地基与基础工程施工及验收规范》GB50202—2002(5)《施工现场临时用电安全技术规范》JGJ46－88(6)《给水排水管道工程施工及验收规范》CB50268－97(7)《给排水标准图集》2002版(8)《柔性接口给水管道支墩》03S5051.3工程简介本工程为鲁岗污水处理厂厂外中水管道工程……乐凯大街中水管道（电化厂－东风路），管道长约3325米，管道最大设计水量为5万m3/d。
由于施工条件限制，首先进行盛兴西路------隆兴路（J9----J11）段管道施工，管道长约1800米。
而后再进行七一路---东风路、隆兴路----电化厂1.3.1工程位置DN800管中心线位于建设路路中心以西7米处，管线南起盛兴西路与建设路交口（J9），北至隆兴路与建设路交口（J11）。
1.3.2管径、管材与接口本段中管道规格主要为DN800、DN400、DN300、DN200、DN150，管线采用柔性胶圈接口，管材为K9级球墨铸铁管。
1.3.3工程内容共铺设球墨铸铁管道DN800×1740米，DN400×216米，DN300×33米，DN200×34.7米及相应的阀门、管件安装。
1.3.4工程特点本工程的特点是：工程量大，施工线路复杂，地下障碍物较多。
二、施工平面布署见附录平面布置图三、施工方案及主要技术措施将工程分成两段施工，以天鹅路为分界线，均由南向北逆水流方向进行施工。
