隧道防水板、土工布施工技术交底

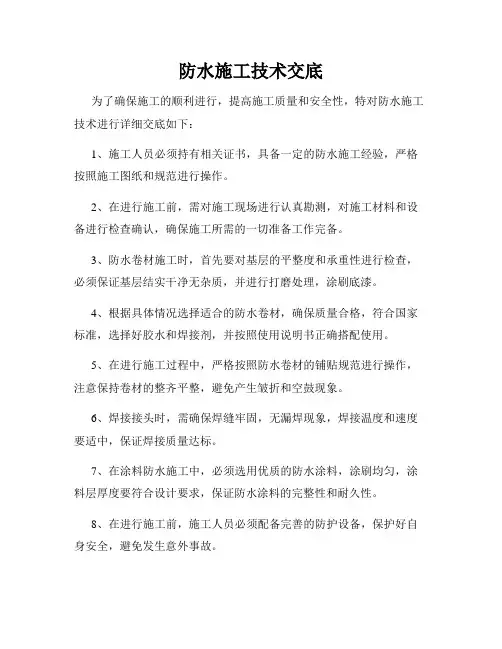

防水施工技术交底
防水施工技术交底
为了确保施工的顺利进行，提高施工质量和安全性，特对防水施工技术进行详细交底如下：
1、施工人员必须持有相关证书，具备一定的防水施工经验，严格按照施工图纸和规范进行操作。
2、在进行施工前，需对施工现场进行认真勘测，对施工材料和设备进行检查确认，确保施工所需的一切准备工作完备。
3、防水卷材施工时，首先要对基层的平整度和承重性进行检查，必须保证基层结实干净无杂质，并进行打磨处理，涂刷底漆。
4、根据具体情况选择适合的防水卷材，确保质量合格，符合国家标准，选择好胶水和焊接剂，并按照使用说明书正确搭配使用。
5、在进行施工过程中，严格按照防水卷材的铺贴规范进行操作，注意保持卷材的整齐平整，避免产生皱折和空鼓现象。
6、焊接接头时，需确保焊缝牢固，无漏焊现象，焊接温度和速度要适中，保证焊接质量达标。
7、在涂料防水施工中，必须选用优质的防水涂料，涂刷均匀，涂料层厚度要符合设计要求，保证防水涂料的完整性和耐久性。
8、在进行施工前，施工人员必须配备完善的防护设备，保护好自身安全，避免发生意外事故。
9、施工结束后，对施工质量进行检查验收，确保施工质量符合规范要求，对不合格部分及时整改。
以上为防水施工技术交底内容，希望施工人员严格按照要求进行操作，确保施工质量和安全。
防水板技术交底
防水板铺设技术要求1、基面处理1.1、钢筋头等突出部分，先切断后用锤铆平，抹砂浆，见下图：1.2、有突出的注浆钢管头，先切断后用锤铆平，后用砂浆填缝密实，见下图：1.3、锚杆有突出部位时，锚头顶预留5mm后切断，用塑料帽遮盖，见下图：1.4、初支表面凹凸不平时，通过补喷或凿除使初支表面平整圆顺。
1.5、局部漏水采用埋设排水盲管将水引入侧沟，在渗漏水处开槽接入一根Φ50硬塑料管直接引入侧沟，保持基面无明显渗漏水，见下图：2、用带热塑性圆垫圈的射钉将无纺布平整顺直地固定在基面上，垫圈间距为拱部为0.5~0.8m，边墙为0.8~1m，呈梅花型排列，见下图：3、无纺布搭接宽度不得小于5cm。
4、无纺布一般只设环向接缝，当长度不够时，确保上部应用下部无纺布紧压。
5、无纺布应与基面密贴，铺设的无纺布应平顺，无隆起，无褶皱。
6、防水板的固定需用电热压焊机热熔无纺布垫圈，使防水板和垫圈融化粘结为一体，见下图：7、防水板搭接的宽度不得小于15cm，采用自动爬行式热合机热熔焊接，且为双焊缝，单条焊缝的焊接宽度不得小于15mm，见下图：8、防水板开始焊接前，作业人员须试焊，以掌握焊接温度和焊接速度。
热焊机操作手需固定，且经过专业培训。
热合机爬行时，不得中途停顿，整条焊缝的焊接应一气呵成。
9、防水板和塑性垫圈热熔焊接时将防水板焊漏，且防水板局部需要修补时，采用手持焊枪焊接。
10、环向铺设时，先拱后墙，下部防水板应压住上部防水板。
11、材料和工具严禁在铺设好的防水板地段堆放；二衬钢筋保护层垫块需外包土工布，防止刮破防水板；二衬钢筋接长时，采用绑扎，避免钢筋焊接时，烧伤防水板；砼捣固时，应避免振捣器和防水板直接接触；防水板的保管场所需设注意防火的标志和设置灭火器；防水板施工场所应有禁止吸烟的标志和设置灭火器；二衬台车挡头板在接触到防水板处必须加设橡胶带等衬垫。
12、防水板环向和纵向搭接处，除按照正常施工外，应再覆盖一层防水板，用热熔焊接法焊接。
防排水施工技术交底
防水板铺设施工工艺见“防水板铺设施工工艺框图”。防水板的洞外拼接须在洞外宽敞平整的场地上，将幅面较窄的防水卷材拼接成大幅面防水板。防水板搭接宽度为100mm。可胶粘也可热焊粘结。
基面处理：防水板铺设前，先对隧道初期支护喷射混凝土表面进行处理，切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，凹坑深宽比控制在1：7以内，深宽比大于1：7的凹坑用细石混凝土填平，凹坑太大处抹平后补喷混凝土，确保喷射混凝土表面平整，无尖锐棱角。
3、止水带施工
根据衬砌厚度及衬砌形式自制拼装式挡头模板，每块模板宽度为衬砌厚度的一半，在拼接缝适当位置预留止水带安装专用槽，同时将钢模根据安装顺序编号。
全断面液压钢模衬砌台车就位后，按照挡头模板按其编号进行安装，同时将橡胶止水带沿隧道环向夹在挡头板预留槽中，并用U形钢筋卡固定，一半橡胶止水带打入上一循环衬砌砼中，预留的一半橡胶止水带浇筑在下一循环衬砌砼中。
防水板铺设：铺设防水板先用简易作业台车将防水板加土工布固定到预定位置，然后用手动电热熔接器加热，使防水板焊接在固定无纺布的专用热熔衬垫上。防水板铺设要松紧适度，使之能与无纺布充分结合并紧贴在喷射混凝土表面，防止过紧而破损或过松形成人为蓄水点。防水板间搭接缝应与变形峰、施工缝等防水薄弱环节错开1m以上。见“固定点防水板铺设示意图”。
防水板间采用自动热熔焊接，用自动双缝热熔焊接机按照预定温度、速度焊接，单条焊缝的有效焊缝宽度不小于1cm。焊接前先除尽防水板表面的灰尘，防水板间搭接宽度大于10cm。见“防水板加土工布焊接示意图”。
防水板加土工布焊接示意图
编制
复核
签收

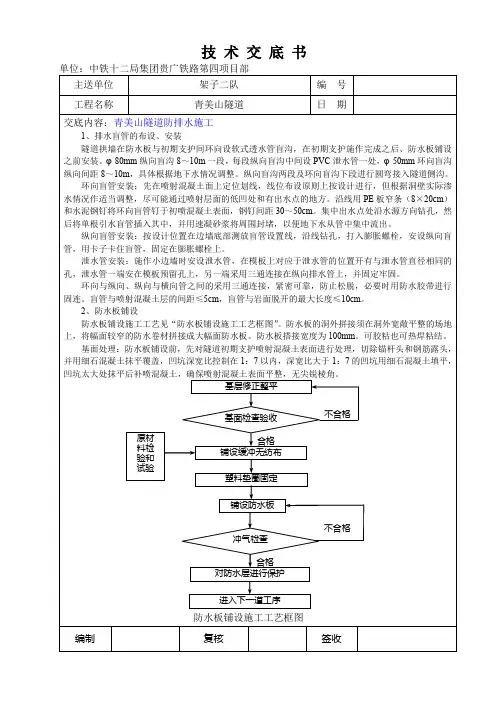

技术交底书
单位：中铁十二局集团贵广铁路第四项目部
主送单位
架子二队
编号
工程名称
洞身工程-防排水施工技术交底

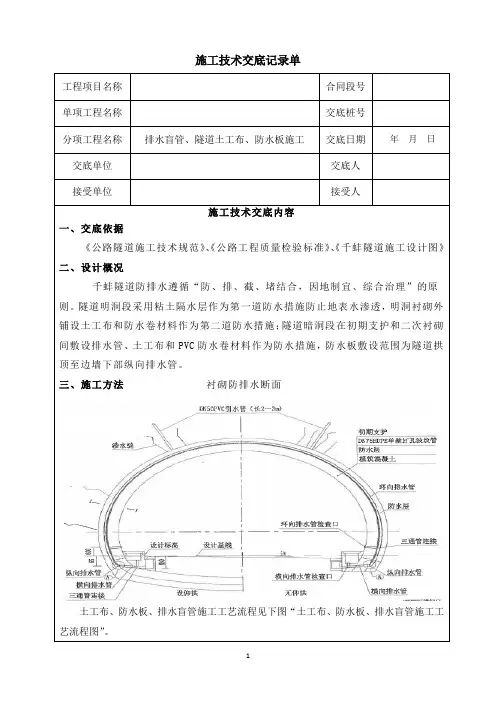

施工技术交底记录单
工程项目名称合同段号
单项工程名称交底桩号
分项工程名称排水盲管、隧道土工布、防水板施工交底日期年月日交底单位交底人
接受单位接受人
施工技术交底内容
一、交底依据
《公路隧道施工技术规范》、《公路工程质量检验标准》、《千蚌隧道施工设计图》二、设计概况
千蚌隧道防排水遵循“防、排、截、堵结合，因地制宜、综合治理”的原则。
隧道明洞段采用粘土隔水层作为第一道防水措施防止地表水渗透，明洞衬砌外铺设土工布和防水卷材料作为第二道防水措施；隧道暗洞段在初期支护和二次衬砌间敷设排水管、土工布和PVC防水卷材料作为防水措施，防水板敷设范围为隧道拱顶至边墙下部纵向排水管。
三、施工方法衬砌防排水断面
土工布、防水板、排水盲管施工工艺流程见下图“土工布、防水板、排水盲管施工工艺流程图”。
土工布、防水板、排水盲管施工工艺流程图
1、初支表面处理
⑴.局部集中出水点采用注浆堵水或埋设引水管直接排水到边沟。
⑵.钢筋等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。
⑶.锚杆有凸出部位时，螺头顶预留5mm切断后，用塑料帽处理（如下图）。
⑷.初期支护应无空鼓、裂缝、松酥，表面应平顺，凹凸量不得超过±5cm（如下图）。
超出部分应凿平，并应砂浆抹面。
2、环向排水盲管安装
隧道衬砌防水板背后设DN75单壁打孔波纹管作为环向排水管，在初期支护结束后呈环向布设，间距为8～12m，环向排水盲管外用土工布包裹，并用扎丝捆绑好，通过连接。
隧道防水板、土工布施工技术交底
、内容及说明本交底适用于XX 隧道防水板、土工布施工。
、设计参数1、隧道衬砌背后铺设土工布缓冲层和防水板，防水板规格尺寸：厚度为 1.5mm 宽度为4m 长度32m 土工布重量不小于 400g/m2。
防水板和土工布分离设置。
防水 板搭接长度大于15cm 土工布搭接大于5cm 无纺布采用热熔垫片固定，固定间距: 拱部0.5m 、边墙0.9m ，呈梅花型排列，并左右上下成行固定暗钉圈固定缓冲层示意图拱部暗钉圈示意图边墙暗钉圈示意图工程名称 单位工程名称XX 工程技术交底日期:XX 隧道交底单位 交底部位、施工方法及工艺流程1、 施工准备：检查防水板的质量有无破损、撕裂、油污等。
铺设台车行走轨道； 施工时采用两个作业台架，一个用于基面处理，一个用于挂防水板。
由测量班对隧道 净空检查，对个别欠挖部位进行处理。
2、 防水板铺设前应先对隧道初期支护喷混凝土表面进行处理，切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，确保喷射混凝土填平，确保喷混凝土表面平整，无 尖锐角。
钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。
切断 用锤打 砂浆素灰抹面对有突出的管道，先切割后用锤铆平，抹砂浆（如下图）。
切断 面要平整 用砂浆填死锚杆有凸出部位时，螺头顶预留 5mm 切断后，用塑料帽处理（如下图）i -ZL —：螺栓5mi 以上切断3、缓冲层铺设，用作切断将单幅无纺布固定到预定位盖帽拱部向两侧边墙铺设。
用专业射钉将热熔垫片和土工布平顺地固定在喷射混凝土上，固定点间距：拱部 0.6m 、边墙0.9m 。
呈梅花形排列，基面凸凹较大处应增加固定点，使缓冲层与基面密 贴。
缓冲层搭接宽度不小于5cm 铺设的缓冲层应平顺，无隆起，无皱褶。
4、防水板铺设:4.1、 防水板铺设应超前二次衬砌施工，采用电热压焊器进行焊接，铺设采用专用 台车进行，并设临时挡板防止机械损伤和电火花灼伤防水板。
4.2、 防水板与无纺布分开铺设，先在初期支护上铺设无纺布， 再利用无纺布安装专用热熔垫片把防水板固定在无纺布上。
防水层施工技术交底
由于出厂的防水卷材受到幅宽的限制，所以在使用时首先根据衬砌砼施工循环段长度来确定焊接大块防水板的尺寸，具体步骤如下：
a对施工场地进行砼硬化，清扫干净，表面上不得有尖硬物品。把防水板按幅平铺在场地上，使复合在一起的无纺布面向上，光面向下接触地面，每幅搭接不小于10cm。
b对平铺好的防水板进行检验，无质量缺陷后准备焊接。
e防水板铺设好后，应尽快对称灌筑二次衬砌将其保护起来，以避免爆破冲击波、板外的积水压力等损伤防水扳，影响防水效果。
被交底人：
c边墙脚及仰拱开挖，及欠挖处理要在铺设防水板前完成，以免操作损伤防水板。
d在进行二次衬砌的钢筋绑扎和焊接时，注意保护防水板，在焊接点与防水板之间，临时附设一60×60cm石棉板垫在焊筋背后，隔离且保护防水板，以防烧坏防水板；钢筋安装时，以泡沫塑料板（拼块式）整体隔离防水板，砼衬砌时逐块抽出；施工缝、拐角处、断面变换处预留的防水板搭接头，以白铁板特制的保护筒封闭起来，待下一步施作防水板时展开与其焊接。
（8）施工注意事项
a铺设高分子防水卷材，是一项很细致而又关键的工序，因而必须专人负责，成立专业工班，工班组成人员上岗前必须经过严格培训，施工前必须进行技术交底，施工中必须按照操作规程操作，不允许违章作业。
b初期支护表面应尽量平整，以防将防水板挤破，如果表面凹凸太大,或围岩异常破碎,造成较大超挖而使支护壁面严重不平时,则酌情采用模喷(灌)混凝土找平。
（6）铺设质量检查：防水板施工完成后，应对施工质量进行检查，自检合格经监理工程师检验认可后，方可进行下道工序的施工。若检查出质量问题应进行补焊，用同型号的防水板进行施补，补焊范围是损坏处的2倍以上。
（7）施工要点
a固定点的布置，在满足固定间距的前提下，应尽量固定在喷砼面较凹处，使得防水板尽量密贴砼喷射面。
隧道施工方案防排水施工技术交底
防排水施工技术交底记录编号：复核人：记录人：年月日武汉左岭至鄂州花湖高速公路一期土建工程第7合同段（K43+955～K51+000）巴家湾隧道防排水施工技术交底（左线K46+020～630,右线K46+032～613）总长1191m编制：复核：审核：日期：江西交建工程集团有限公司防排水施工技术交底一、防排水施工技术（一）、防水层施工在隧道初期支护与二次衬砌之间铺设防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设，防水板与土工布采用点接。
防水板用搭连接，搭接长度不小于10cm，而且要平直无虑焊，通过水压试验合格后，方能使用。
防水层的施工在初期支护后经量测围岩达基本稳定和在模筑衬砌前进行。
施工点距爆破面应大于150m，距灌注模筑衬砌处应大于20m，其操作要点如下：1、喷射混凝土基面处理喷射混凝土基面不得有钢筋及凸出的管件等尖锐突出物，否则要进行修平，并在修平部位用砂浆抹成圆曲面，以免被防水层被扎破。
隧道断面变化或转变处的阴阳角均应做成圆弧，阴角处圆弧半径不小于10cm，阳角处圆弧半径不小于5cm。
在防水板铺设前，全面普查初期支护的渗漏水情况，超前埋设透水管排水。
2、防水层铺设（1）防水层铺设隧道防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设。
将防水卷材从台车顶左右对称沿轮廓线展开，并用齐头短木棒将其沿轮廓线撑开，保持一定松驰度，以方便焊接。
无纺土工布不得与防水板粘结在一起，采用点接式，每平方米一个粘结点，每个粘结点面积不大于25平方厘米。
防水卷材挂设点要严格按施工图纸、墙角、墙身、拱部的要求进行铺挂施工。
（2）防水板接缝焊接防水板接缝焊接是防水施工最重要的工艺之一，焊缝采用自行走式热合机双缝焊接，即将两层防水板的边缘搭接，通过热熔加压而有效粘结。
防水板搭接宽度不小于10cm。
防水层的接头处擦拭干净，去除表面油物灰尘，以保证焊接质量。
在结构立面与平面的转角处，防水板接缝留在平面，距转角不小于60cm。
隧道防水施工技术交底
结构环、纵向施工缝,均采用涂刷优质水泥基渗透结晶型材料作为界面剂，用量不少于1.5kg/㎡.
钢边橡胶止水带及镀锌钢板止水带布设在二衬混凝土施工缝处，安装时将止水带固定在二衬结构厚度的1/2处，环向施工缝止水带通过架立筋固定在挡头模上，止水带一端外露,外露部分为止水带宽度的1/2,浇筑和振捣施工缝部位混凝土时，要注意边浇筑和振捣边用手将止水带扶正，避免止水带出现过大的蛇型和倒伏。
2）所有防水工程使用的原材料应有出厂质量证明文件、试验报告以及现场取样复检报告，质量符合设计和规范要求,并在监理工程师检验认可后，才可使用。防水材料必须在业主指定的厂家采购。
3)在防水施工过程中，对易产生渗漏的薄弱部位（施工缝、变形缝、防水砼施工等）进行重点质量控制,并加强施工过程中的质量管理工作,确保上述部位的防水达到设计要求。
（8)注浆管破损部位应割除，并在割除部位重新设置已经安装好注浆导管的注浆管，并与两端原有注浆管进行过渡搭接。
(9)在注浆管附近绑扎或焊接钢筋作业时，应采用临时遮挡措施对注浆管进行保护。
四、防水施工质量保证措施
)防水工程由具有专业资质的防水队伍进行施工，并选派具有丰富防水施工经验的工程技术人员对防水施工过程进行指导和监督。施工前要对防水工程的施工工艺、质量要求进行技术交底,确保每个施工人员对自己承担的施工项目的施工工艺和质量要求有深刻的认识。
4）注浆管施工技术要求
注浆管均指全断面注浆管，采用专用固定件固定在施工缝表面，并每隔5~6m两端各引出一根注浆导管。
（1）安装注浆管的施工缝表面应坚实、平整，不得有浮浆、油污、疏松、空洞、碎石团等，否则应予以清除。
（2)注浆导管与注浆管的连接应牢固、严密。导管的末端应临时封堵严密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX工程技术交底
工程名称XX隧道交底单位
日期：
单位工程名称交底部位
一、内容及说明
本交底适用于XX隧道防水板、土工布施工。
二、设计参数
1、隧道衬砌背后铺设土工布缓冲层和防水板，防水板规格尺寸：厚度为1.5mm、宽度为4m、长度32m。
土工布重量不小于400g/m2。
防水板和土工布分离设置。
防水板搭接长度大于15cm，土工布搭接大于5cm。
无纺布采用热熔垫片固定，固定间距：拱部0.5m、边墙0.9m，呈梅花型排列，并左右上下成行固定。
暗钉圈固定缓冲层示意图
拱部暗钉圈示意图
边墙暗钉圈示意图
三、施工方法及工艺流程
1、施工准备：检查防水板的质量有无破损、撕裂、油污等。
铺设台车行走轨道；施工时采用两个作业台架，一个用于基面处理，一个用于挂防水板。
由测量班对隧道净空检查，对个别欠挖部位进行处理。
2、防水板铺设前应先对隧道初期支护喷混凝土表面进行处理，切除锚杆头和钢筋
露头，并用细石混凝土抹平覆盖，确保喷射混凝土填平，确保喷混凝土表面平整，无尖锐角。
钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。
对有突出的管道，先切割后用锤铆平，抹砂浆（如下图）。
锚杆有凸出部位时，螺头顶预留5mm 切断后，用塑料帽处理（如下图）。
3、缓冲层铺设，用作业台车将单幅无纺布固定到预定位置，由拱部向两侧边墙铺
切断用锤打
砂浆素灰抹面
切断面要平整
用砂浆填死
初期支护界面
切断5mm以上
切 断
螺栓
盖帽
塑料帽
保护砂浆
设。
用专业射钉将热熔垫片和土工布平顺地固定在喷射混凝土上，固定点间距：拱部0.6m、边墙0.9m。
呈梅花形排列，基面凸凹较大处应增加固定点，使缓冲层与基面密贴。
缓冲层搭接宽度不小于5cm，铺设的缓冲层应平顺，无隆起，无皱褶。
4、防水板铺设：
4.1、防水板铺设应超前二次衬砌施工，采用电热压焊器进行焊接，铺设采用专用台车进行，并设临时挡板防止机械损伤和电火花灼伤防水板。
4.2、防水板与无纺布分开铺设，先在初期支护上铺设无纺布，再利用无纺布安装专用热熔垫片把防水板固定在无纺布上。
防水板加土工布铺设示意图
4.3、防水板铺挂前，用专业射钉将热熔垫片和土工布平顺地固定在喷射混凝土上，固定点间距：拱部0.6m、边墙0.9m。
呈梅花形排列呈梅花型布置，并左右上下成行布置。
4.4、防水板铺设由拱部向两侧进行铺设，与热熔垫片连接采用电热压焊器热熔焊接，防水板的固定应松紧适度并根据基面的圆顺程度留足余量。
暗钉圈固定缓冲层示意
4.5、环向铺设时，下部防水板应压住上部防水板；防水板纵向搭接与环向搭接处应采用丁字接头。
初正常施工外，应再覆盖一层同类材料的防水板，用热熔焊接法焊接。
缓冲层
热塑性圆垫圈
围岩
初期支护
金属垫圈
射钉
围岩
热塑性圆垫圈
30c m
围岩
初期支护
热熔衬砌
射钉
金属垫片
无纱布
防水板
防水板搭接示意
4.6、搭接宽度不应小于15cm，分段铺设的防水板边缘部位应预留至少60cm的搭接余量。
防水板焊接，防水板之间搭接缝采用热熔双焊缝焊接，单条焊缝的有效焊缝宽度不小于15mm。
不得焊焦焊穿。
焊接温度及速度由现场试验确定（可参考以下数据：焊接温度应控制在200～270℃为宜，并保持适当的速度，即控制在0.1～0.15m/min 范围内）。
焊缝焊接质量检查应按充气法检查，发现漏气及时修补。
防水板搭接缝应与施工缝错开1.0～2.0m。
真空检查缝隙
粘接结合部位
防水板搭接示意
5、焊缝充气检查：防水板的搭接缝焊接质量检查应按充气法检查，先堵住空气道的一端，然后用空气检测器从另一端打气加压，直到压力达到0.25MPa，保持该压力不小于15min，允许压力下降不超过10%，如果达到要求，说明焊缝合格；如压力下降过快，说明有未焊好处。
用肥皂水涂在焊缝上，有气泡的地方重新补焊，直到不漏气为止。
6、防水板破损处理：如果发现防水板有破损，必须及时修补。
先取一小块防水板剪成圆角，除尽两防水板上的灰尘后，将其置于破损处，然后用手动电热熔接器焊接。
防水层施工工工艺图
四、安全质量注意事项：
1、环向铺设时，下部防水板应压住上部防水板。
2、三层以上塑料防水板的搭接形式必须是“T”型接头。
3、混凝土振捣时，振捣棒不得接触防水板，以防防水板受到损伤。
4、钢筋混凝土衬砌，要对钢筋头部进行防护，避免损伤防水板。
5、防水板搭接缝应与衬砌施工缝错开1.0～2.0m。
6、防水板施工中应对火源及可燃物进行严格管理，火源可可燃物要分开，防水材料严禁在隧道内存放，更不能作为堆放场地。
7、铺设防水板施工作业范围内应禁止吸烟并设有标志，防水板台车应配置灭火器，并明确防火责任人。
8、防水板的焊接应采用双面焊、以调温、调速热楔入自动爬行式热合机热熔焊接；焊接时应注意温度和速度的控制，防止烫伤。
9、在焊接钢筋接头时必须对防水板进行防护，防止焊花点燃防水板引起火。
10、防水板铺设过程中应采用专用台车从拱部向两侧边墙悬挂进行，铺设前先行试铺，再加以调整。
作业人员应立在平稳台车上，步调一致，克服麻痹思想，高处作业人员（2m以上）必须佩戴安全带，防止发生人员坠落事故。
五、环、水保要求
详见《XX隧道环、水保专项施工方案》。
不明之处请与交底人联系。
编制人复核人接收单位接收人。
