施耐德塑壳断路器介绍和维护
施耐德断路器资料安全操作及保养规程
施耐德断路器资料安全操作及保养规程简介施耐德断路器是一种高压开关设备，可以切断电路或对电路进行短路保护。
在使用施耐德断路器时，我们需要遵守一些注意事项和保养规程来保证操作的安全性和设备的长期稳定运行。
本文将介绍一些常见的施耐德断路器安全操作注意事项和保养规程，帮助您正确、安全地使用和维护设备。
安全操作注意事项以下是一些常见的施耐德断路器安全操作注意事项：1. 确保设备上电路已切断在操作施耐德断路器时，确保设备上电路已切断。
这可以通过关闭相关的开关、停止设备的电源、拔掉设备插头等方式实现。
2. 空载断路操作在断开设备电源之前，我们需要进行空载断路操作，即在短时间内使设备多次开合，使设备对正常短路保护电流以外的故障有反应，从而避免操作故障。
3. 避免雷击施耐德断路器易受雷击影响，因此在遭遇雷暴天气时，我们需要及时切断电路、关闭设备电源，并采取防雷措施，避免雷击对设备造成影响。
4. 防止过载在使用施耐德断路器时，要防止过载，严禁使用过载电流，以保证设备的正常工作和使用寿命。
5. 标准化维修在设备损坏或故障时，要找专业人员进行修理。
切勿采取随意的维修方式，以免造成二次损坏或对使用者造成危害。
设备保养规程以下是一些常见的施耐德断路器设备保养规程：1. 定期维护在使用过程中，定期对施耐德断路器进行维护是非常重要的。
定期维护可以保证设备的正常使用寿命，并延长设备的使用时间。
2. 保持干燥需要将施耐德断路器放置在干燥的环境中，并保持清洁干燥，以防止水分或其他污染物进入设备。
在严重的污染情况下，需要及时清洗设备，避免对设备造成二次污染。
3. 定期更换零部件一些重要的零部件需要根据规定的使用寿命进行更换。
而一些漏电、堆积灰尘等情况需要及时清理，以保证正常运行。
4. 保持干净对设备周围进行清扫，避免灰尘等物质进入设备，影响设备的正常运行。
在使用时要注意防尘，以保证设备的长期正常运行。
总之，安全操作和保养是施耐德断路器正常使用的基础。
施耐德NSX产品简介
组装更加安全可靠
限力矩螺钉
RoHS环保产品 第一批采用施耐德电气品牌的产品
9
与Compact NS可实现完全互换
安装尺寸完全一致 安装方式相同 接线方式相同
12
Compact NSX旋转手柄
专利旋转手柄设计 开孔尺寸相同，安装更简单
拨动手柄 旋转手柄 电动操作机构
46
FDM121柜门显示单元的连接
通过RJ45线与柜门显示模 块连接
24VDC电源 即插即用模式，不需要任何
设定 通过 Micrologic电子脱扣器
实现所有的功能及数据的传 输
47
电能管理
50
Compact NSX电能管理概述
Mic5及6脱扣单元可以实现多种电力参数测量、报警、故障诊 断、运行时间、历史日志等功能
13
极致保护 系统保护
16
Compact NSX 极致保护特性
双旋转动触头
限力矩螺钉
内置 双重互感器
内置多功能电能测量 及LCD显示屏
设定按键
“Ready”准备就绪 指示灯
17
Compact NSX 极致保护特性
传承Compact NS极致保护的特性
双旋转结构——极强的限流能力 能量脱扣——最可靠的保护 级联技术——大大提高下级断路器的分断能力，降低项目成本 模块化设计——便于客户定购产品
电压
平均相电压、平均线电压 不平衡相电压、不平衡线电压
相序
频率 频率
有功功率
功率 无功功率、视在功率
功率因数
电量 有功电量、无功电量、视在电量
需量
电流需量及最大值 电量需量及最大值
电能质量
电流谐波畸变率 电压谐波畸变率

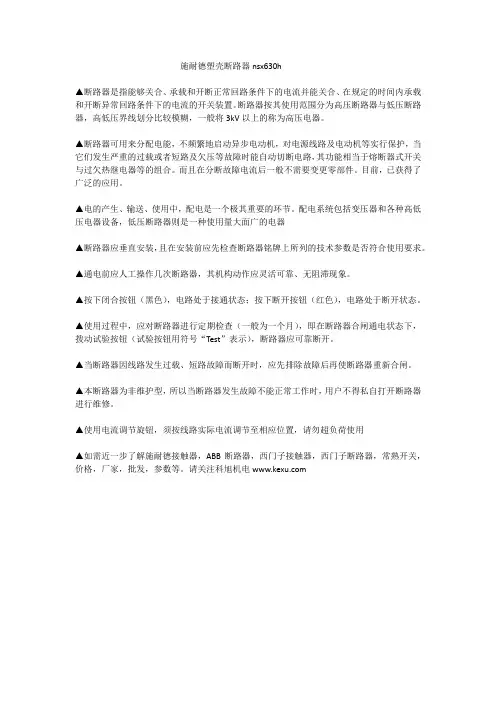

施耐德塑壳断路器nsx630h
施耐德塑壳断路器nsx630h
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。
▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。
请关注科旭机电。
施耐德断路器资料
施耐德客服电话电动机启动负载类型施耐德的EASYPACT和MASTERPACT断路器的区别是什么？COMPACT首先两者均是低压断路器(1000V以下)先说Masterpact, 该系列是框架式断路器。
框架额定电流从800A----6300A不等。
Masterpact系列分M系列和MT系列。
M系列自1986年上市，2002年淘汰退市停产。
MT系列自2001年上市至今任然作为施耐德公司的主力框架断路器在产。
Easypact系列是塑壳式断路器，这里需要加入另一个系列Compact系列，Compact系列是施耐德公司的主力标准型塑壳式断路器。
Easypact系列是Compact系列的经济型产品。
举个例子，任何品牌的汽车都会有高配版、中配版、低配版。
那么Easypact系列就是低配版的。
Compact系列的壳架额定电流从100A----630A, 同样Easypact系列也是100A----630A的壳架额定电流。
施耐德NSX、NS塑壳断路器区别？NSX是NS停产后的代替产品。
原NS断路器壳架电流是从80~1600,80~630俗称小塑壳，绝大多数已停产，由NSX80~630代替；630b~1600为大塑壳，现在仍在生产。
NSX只有80~630的产品。
小塑壳NS由NSX代替后尺寸和安装尺寸完全相同，但断路器的门开孔的尺寸不一样。
总体来说，NSX可完全代替NS，且部分高级保护功能有所增强施耐德NS100 3P3t，4P3t 什么意思，NSX 的3P2D 3P3D 4P4D 4P3D、4P3D+N/2、OSN什么意思？Q “3P、4P”表示3极、4极断路器，“D”表示中性线的保护动作值。
Q 4D——中性线的保护动作值以Ir为基准；Q 3D+N/2——中性线的保护动作值以0.5Ir为基准；Q 3D——中性线无保护；Q 中性线过保护，保护值为各相保护电流值的1.6倍。
其中，NSX中的3P2D表示3极壳架（3P），其中2极具备保护（2D）；同理，3P3D表示3极壳架（3P），所有3极都具备保护（3D）；4P4D表示4极壳架（4P），所有4极都具备保护（相和中性线具备相同的保护阈值）同样，NS也是如此(要说明的是NSX是NS的升级版)“t”表示中性线的保护动作值。
施耐德电气LVP产品介绍
Ics=100%Icu
Icu通常就是设备极限能力 ； Icu电流下只能分断一次； 大于Ics电流故障后，不能 再运行在额定电流；
运行故障后无需更换设备 ，维护费用低，停电时间短 ；
运行故障后，维护量大， 成本高，更适合使用在关注 一次性投资项目中。
部门 – 姓名 – 日期
2
Evolis
Sepam
Evolis
Sepam
Sepam Evolis Okken Blokset MT MT
MC系列多回路监控单 元
Evolis
Trihal MT
NS NS NS NS NS NRC1 2
VIGI NS
TeSys U PM810 Varplu s 重要回路
测量类型 版本 测量类型 电流保护类型 2: 配电 L, I 5: 选择性 L, S, I 6: 接地故障保护 L, S, I, G 基本型
2.0
电流型
功率型
5.0
5.0 A
5.0 D
6.0 A
6.0 D
部门 – 姓名 – 日期
1
产品概述：选型方式
8位代码完成MTE选型
MTE
0
6
H
3
D
5
A
2
5位代码实现 断路器本体部分选型 2位代码实现 断路器控制单元选型
中文菜单 双重整定 在线整定 可编程触点
● 价值 全面监测系统 电力参数
客户价值 方便操作和 系统集成
MIC 5.0D MIC 6.0D
部门 – 姓名 – 日期
2
技术革新III：全面的安全性
施耐德电气- NZM 1-4系列塑壳断路器，至1600A- 中文版说明书
NZM 1-4系列塑壳断路器目录1.1系统综览1.2产品概述1.3断路器1.4隔离开关1.6用于北美地区的断路器1.11 断路器，隔离开关NZM 1-4系列塑壳断路器断路器，隔离开关 (2)断路器，隔离开关，3/4极 (4)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极热磁式脱扣器，4极电子式脱扣器，4极 (6) (10) (12) (16) (20)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极 (28) (32) (34)辅助触点带螺钉端子带弹簧压接端子欠压脱扣器带螺钉端子分励脱扣器带螺钉端子门联动旋转手柄门联锁功能的旋转手柄，用于具有UL/CSA认证的NA开关旋转手柄门联锁功能的旋转手柄主开关旋转手柄组件附件机械联锁 (46) (48) (55) (62) (64) (66) (67) (68) (70) (72)3极4极 (24) (25)1.7用于北美地区的塑壳开关3极 (40)1.5产品概述用于北美地区的断路器、隔离开关，3极 (26)1.8技术概述用于1000V AC的断路器和隔离开关，3极 (41)1.9断路器用于是1000V，3极 (42)1.10 安装布线辅助触点，脱扣指示辅助触点 (44)结构紧凑，仅四种电流壳架等级具有3极和4极产品额定电流达到1600A 多种安装方式可选择50℃环境温度下无需降容适用于世界范围市场，通过IEC、UL/CSA，CCC认证安全可靠地对电能进行分配、通断和控制，应用于工业、建筑和机器设备制造业。
创新的保护理念，具有故障诊断和通信功能。
断路器系列NZM1到NZM4• •• • ••Page 4具有故障诊断数据记录和调试功能在运行中可进行负荷分析诊断软件NZM-XPC-SOFT• • • 下载网址：/en/support/ser-viceresult.jsp合闸延时短，60~100 ms 可加锁、铅封，确保安全操作远程操作机构• • Page 74不同型号具有统一的开孔尺寸自动调节，定位中心位置侧面操作功能，节约了主开关的安装空间门联动旋转手柄••• Page 62同一型号的辅助触点安装在不同位置，具有不同功能减少了型号种类，降低了库存要求直接卡装，节约了安装成本标准/脱扣指示辅助触点与Titan系列产品通用• • • Page 46NZM 1-4系列塑壳断路器产品描述塑壳断路器NZM 1，2，3，4，至1600A产品描述NZM 1-4系列塑壳断路器目录 1.11 断路器，隔离开关1.12 选择性保护，线路保护，后备保护NZM 1-4系列塑壳断路器平形联动机构远程操作机构插拔式单元，抽屉式单元NZM1接线端子NZM2接线端子NZM3接线端子NZM4接线端子附件绝缘外壳接地保护脱扣器漏电保护附件多功能适配元件........................................................................................................73......................................................................................................74....................................................................................76....................................................................................................92....................................................................................................96..................................................................................................100..................................................................................................106..................................................................................................................114..............................................................................................................116...............................................................................................118....................................................................................................119. (121)断路器脱扣特性断路器允通特性剩余电流继电器的频率响应.................................................................................................127.................................................................................................131 (135)断路器隔离开关塑壳开关功率耗散接线能力辅助触点辅助触点的安装，ON-OFF时间差欠压脱扣器，分励脱扣器远程操作机构，电容单元数据管理界面（DMI模块）总线连接剩余电流继电器压力释放方向，最小安装间隙，管状接线头................................................................................................................136.............................................................................................................141............................................................................................................142............................................................................................................144............................................................................................................146............................................................................................................148....................................................................149..................................................................................150..................................................................................151.................................................................................152...........................................................................................................153................................................................................................155 (156)在进线断路器NZM...和出线断路器FAZ-B（C），PKZ...之间实现选择性保护在进线断路器NZM...和出线断路器NZM...之间实现选择性保护线路保护，后备保护................................................................................122........................................................................................................124 (126)1.14 技术数据1.13 脱扣特性机械联锁用于远程操作机构的机械联锁 (157) (158)1.15 安装设计NZM型号说明隔离开关型号说明....................................................................................................204.. (205)1.17 型号规则1.16 尺寸断路器，隔离开关 (159)NZM 1-4系列塑壳断路器系统总览NZM 1-4系列塑壳断路器系统总览1.11.1断路器，隔离开关断路器，隔离开关断路器额定持续电流，最大1600 A 分断能力25, 50, 100, 150 kA 于415 V过载保护和短路保护范围可调节时间选择性可调节接地保护低压系统保护，电缆保护，电动机保护，发电机保护3极和4极，IEC/EN 60947隔离开关额定持续电流，最大1600 A 远程脱扣功能，需带欠压或分励脱扣器3极和4极，IEC/EN 60947附加功能安装附件标准辅助触点随主触头动作而动作用于脱扣指示和电气互锁功能脱扣指示辅助触点指示因过载、短路和欠压而产生的脱扣提前闭合辅助触点用于电气互锁和减负荷功能，及在主回路/急停电路应用中欠压脱扣器的提前闭合电压脱扣器电压脱扣器·瞬时·延时分励脱扣器垫块欠压线圈的延时单元门联动旋转手柄门·可加锁·有门联锁功能用于柜体侧面安装的断路器旋转手柄延长杆可以切割成任意长度旋转手柄可加锁远程操作机构通过2线和3线控制实现ON,OFF 复位上下扳动手柄的锁定装置侧面操作手柄数据管理界面(DMI模块)可以查询诊断数据和运行数据记录电流值利用电子式脱扣器对断路器进行参数设置和控制EASY-LINK-DS数据插头PROFIBUS-DP通讯接口1165538971817241125252613, 151214161920212223241011控制回路端子顶部或底部管状式接线端子，铜线或铝线标准配置控制回路端子盒式接线端子框架1的标准配置安装干开关壳体内端子盖在使用电缆接线片，母排或管状接线端子处，防止直接接触安装支架NZM1-XC35用于35 mm导轨NZM1-XC75用于75 mm导轨后部接线端子插拔式和抽屉式单元绝缘框用于上下扳动式手柄，带有旋转驱动机构的旋转式手柄和远程操作机构外部警示牌/显示板指触防护等级为IP2X的防护盖用于盒式接线端子指触防护等级为IP2X的防护盖用于相间隔板NZM 1-4系列塑壳断路器产品概述NZM 1-4系列塑壳断路器产品概述1.21.2断路器隔离开关适用于世界范围的断路器和隔离开关的选型，从第26页起。
EZD 塑壳断路器精心保护轻松构筑
施耐德电气
能效管理平台
凭借其对五大市场的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电 气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。2010年，施耐德电气首次集成其 在建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解 决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的
能效管理平台，为企业客户节省高达30%的投资成本和运营成本。
目录
3
概述
9
功能和特性
9
简介
10
低压配电保护
15
漏电保护
18
电动机保护
21
安装及连接
23
电气和机械附件
27
汇流排
32
技术资料补充
32
脱扣曲线
38
高温对脱扣器性能的影响
39
尺寸及安装
60
产品订货号
69
选型指南
1
2
概述
EZD专用汇流排
EZD系列塑壳断路器 二级配电理想之选
5
概述
EZD 断路器额定工作电流范 围15 至 630 A： p EZD 100A，固定式，插入 式，前联接，手动操作。 p EZD 160-630A，固定式， 插入式，前联接，后联接， 手动操作。
安装运行方式
EZD 100~250A
分断能力 Icu at 415 V
EZD 400~630A
EZD250E
p 涵盖配电、接地故障、电动机等完善保护形式 p 固定式、插入式灵活安装方式
安装便捷
p 提供EZD100插入式产品，插入式底座可通过鱼骨式连接附件与母排进行连接， 节省安装时间及空间，使安装更加灵活。
施耐德NS160断路器
施耐德(梅兰日兰)电子式塑壳断路器CompactNS100-250A，Compact400-630A1 适用范围NS 系列电子式塑壳断路器适用于交流50Hz或(60Hz)，额定绝缘电压750V，额定工作电压690V及以下，额定工作电流16A至630A的电路中，在设备过载、电路短路和欠电压时起保护作用，在正常条件下作不频繁的闭合和断开之用。
◇也可做鼠笼型电动机的不频繁启动、运转中断以及在电动机过载、短路及欠电压时起保护作用。
◇产品符合GB14048.2，IEC60947-2标准。
低压配电系统保护电动机回路保护2 产品特性描述◇ NS系列电子式塑壳断路器采用微型控制器处理检测电流的大小由此控制断路器的闭合与断开，具有性能稳定、灵敏度高、大电流脱扣时间短、脱扣电流准确等特点，对终端电器起到有效、可靠、准确的保护。
◇作为模块化的新一代断路器，具备结构紧凑稳固、体积小、重量轻、安装方便等特点，同时配有可选安装附件，使之更加方便地与其他设备实现模块化连接。
◇通过断路器控制面板上的调节盘，可分别实现过载电流和短路电流的多点准确可调，这样可使同个断路器方便地使用于不同功率的终端设备，提高了工程施工的可操作性。
◇ NS电子式塑壳断路器采用电子控制技术，克服了传统双金属片受环境温度、湿度影响大的弱点，同时在跳闸后，可立即合闸使用，而不影响其脱扣电流大小和脱扣时间，具有可重复性，这是其他热磁式或电磁式断路器所不具备的。
◇与传统的断路器相比，电子式断路器克服了不同方向放置重力对脱扣电流大小的影响，使其可以任意方向的摆放而不影响其脱扣电流的大小。
◇电子式断路器，在短路大电流的情况下，可在最短几ms的时间内实现跳闸，有效保护了人和终端设备的安全3 工作环境要求◇海拔高度2000m以下，超过这一高度，断路器的性能要受到介电强度和空气制冷能力降低的影响。
◇周围空气温度：上限值不超过+40℃，下限值不低于-5℃。
◇在无爆炸危险的介质中，且介质无足以腐蚀金属，和无足以破坏绝缘气体的导电尘埃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
部门 – 姓名 – 日期
25
主要产品故障类型
Trophy手柄断裂
缺相 机械损坏（MX/MN位置） 进出线端子损坏 手柄故障 漏电不动作 电操不动作 附件损坏
部门 – 姓名 – 日期
26
主要产品故障类型 – Trophy手柄断裂
现象
断裂手柄可见明显压痕
原因分析
应用非施耐德电气提供的旋转手柄 非正常操作（如老虎钳、大力钳、铁锤等）
C2系列 (NSX400, NSX630) （NS400, NS630） （NSD400K，NSD630K） （NSE400，NSE630）
C3系列（NS80） Trophy系列（NSD100，NSC100，NSE100）
部门 – 姓名 – 日期
4
Merlin Gerin 产品----标准化的思想
部门 – 姓名 – 日期
16
Compact NSX配电保护脱扣单元Mic5 (1/2)
配电保护脱扣单元Mic5
Mic5.2A，Mic5.3A，Mic5.2E，Mic5.3E
三段保护（五个值可调）
过载保护（电流、时间可调） 短路短延时保护（电流、时间可调） 短路瞬时保护（电流可调）
部门 – 姓名 – 日期
≤100A
NS80H
NS100A/160A/250A NS400A/630A
Trophy系列 NSX100A/160A/250A
C3系列
C1系列
NSX400A/630A
C2系列
部门 – 姓名 – 日期
5
SBLV 产品
Compact NS100~630
STL Compact NSE 100~630
STL
Ics 操作方式 安装方式
100%Icu 相同 相同
100A - 630A
100-250A: 36KA / 50KA / 70KA / 150KA 400-630A: 50KA / 70KA / 150KA
100%Icu 拨动手柄/直接旋转/延伸旋转/电动操作 全系列固定式/插入式/抽出式
部门 – 姓名 – 日期
正确安装指导
正确安装方式1－插入式/抽出式 正确安装方式2－VIGI模块 正确安装方式3－VIGI模块 正确安装方式4－脱扣器安装
31
主要产品故障类型 – 缺相
部门 – 姓名 – 日期
32
主要产品故障类型 – 缺相
部门 – 姓名 – 日期
33
主要产品故障类型 – 缺相
部门 – 姓名 – 日期
（见MX/MN外包装提示）
正确安装指导
正确安装方式5－MX/MN安装
部门 – 姓名 – 日期
41
主要产品故障类型 –机械损坏（MX/MN位置）
部门 – 姓名 – 日期
42
主要产品故障类型 –机械损坏（MX/MN位置）
部门 – 姓名 – 日期
43
主要产品故障类型
Trophy手柄断裂 缺相 机械损坏（MX/MN位置）
可提与电动机保护Mic6.2E-M或Mic6.3E-M，配合 使用，在过载的情况下，给出信号，提前打开接触 器。时间可调。
与STR43ME配合使用。功能较简单。
维护及配置模块
部门 – 姓名 – 日期
无
11
Compact NSX 与 Compact NS 主要产品差异比较
通信功 通信功能 能
安全性 能
无
参数测量
ENVT外置电压互感器，用于测量各相对中性线电压，精确 计算各相功率、电量等参数
无
参数显示功能
A、E脱扣单元有液晶显示屏，可以在开关上显示参数。 FDM121柜门显示单元，可在柜门上显示各种参数。
无
部门 – 姓名 – 日期
10
Compact NSX 与 Compact NS 主要产品差异比较
部门 – 姓名 – 日期
18
Compact NSX配电保护脱扣单元Mic6
配电保护脱扣单元Mic6
Mic6.2A, Mic6.3A, Mic6.2E, Mic6.3E
三段保护＋接地故障保护
在Mic5的基础上，增加接地故障保护 接地故障保护可关断
测量功能
与Mic5相同 增加与接地故障相关的测量
17
Compact NSX配电保护脱扣单元Mic5 (2/2)
脱扣单元指示灯
绿色为“Ready”准备就绪指示灯，正常情况下缓慢闪烁。 橙色过载预报警指示灯，负载>90%Ir，持续发出橙色报警信号。 红色过载报警指示灯，负载>105%Ir，持续发出红色报警信号。
测量功能 带液晶显示屏本地显示 历史日志 报警 可连接柜门显示模块
Micrologic 2.2 M Micrologic 6.2 E-M
Micrologic 2.3 M
Micrologic 6.3 E-M
23
手柄位置示图
部门 – 姓名 – 日期
24
主要产品故障类型
Trophy手柄断裂 缺相 机械损坏（MX/MN位置） 进出线端子损坏 手柄故障 漏电不动作 电操不动作 附件损坏
正确安装指导 选用施耐德提供的旋转手柄 严格安装操作说明使用
部门 – 姓名 – 日期
27
主要产品故障类型 – Trophy手柄断裂
部门 – 姓名 – 日期
28
主要产品故障类型 – Trophy手柄断裂
部门 – 姓名 – 日期
29
主要产品故障类型
Trophy手柄断裂
缺相
机械损坏（MX/MN位置） 进出线端子损坏 手柄故障 漏电不动作 电操不动作 附件损坏
34
主要产品故障类型 – 缺相
部门 – 姓名 – 日期
35
主要产品故障类型 – 缺相
部门 – 姓名 – 日期
36
主要产品故障类型 – 缺相
部门 – 姓名 – 日期
37
主要产品故障类型 – 缺相
部门 – 姓名 – 日期
38
主要产品故障类型 – 缺相
部门 – 姓名 – 日期
39
主要产品故障类型
部门 – 姓名 – 日期
30
部门 – 姓名 – 日期
主要产品故障类型 – 缺相
现象
手柄闭合位置测量产品同级输入输出端电阻值无穷大
原因分析
进线处有明显黑色碳化物喷出，即大电流分断损坏 如NS断路器加装VIGI，漏电模块与断路器本体连接螺钉未紧固 客户自行组装、安装插入式/抽出式，连接螺钉未紧固 客户自行组装、安装插入式/抽出式，连接螺钉烧毁 C1脱扣器与断路器本体连接螺钉未紧固 C1脱扣器与断路器本体连接螺钉处烧损
Compact NSX
Compact NS
全黑色外观设 计
深灰色面盖 黑黑色色手手柄柄
部门 – 姓名 – 日期
7
Compact NSX 与 Compact NS 主要产品差异比较
相同点概述
NSX与NS有相同的辅助触点：OF、SD、SDE、SDV NSX与NS具有相同的分励及失压线圈：MX、MN
不同点概述
NSX脱扣单元不可以安装在NS本体上 NSX新的附件SDx、SDTAM，不可以安装在NS内 NSX用于通信的模块BSCM、Modbus通信模块，不可以应用于NS NSX新的旋转手柄以及电动操作机构，不可以应用于NS
壳架电流规格 100A - 630A
分断能力
100-630A: 36kA / 50kA / 70kA/ 100kA/ 150kA
符合欧盟RoHs标准
需要接外置互感器，并与PM表配合使用。元件数量较多 。 直接接线方式 无
无
只有400～630A，STR53UE可以实现ZSI（区域选择性联 锁）功能
无
部门 – 姓名 – 日期
12
Compact NS热磁脱扣单元TM-D和TM-G Compact NSX热磁脱扣单元TM-D和TM-G
塑壳断路器介绍和维护
1
模块化设计---用户第一的思想(NS)
TMD
TMG
MA
NA
ST R
M N/M X
OF SD /SD E SDV
部门 – 姓名 – 日期
2
模块化设计---用户第一的思想(NSX)
部门 – 姓名 – 日期
3
产品分类
C1系列 (NSX100, NSX160, NSX250) （NS100，NS160，NS250） (NSD160K，NSD250K） （NSE100，NSE160，NSE250）
环保标 准
通信功能与BSCM、Modbus模块配合使用
接线方式
限力矩螺钉 “Ready”准备 就绪指示灯
RJ45接线系统，方便搭建复杂网络
有，保证脱扣单元与本体的可靠连接。
有，可用于自检测。当断路器处于保护状态时，给予指 示。
ZSI
100-630A，Mic5,6可实现ZSI（区域选择性联锁）功能
欧盟RoHs
部门 – 姓名 – 日期
13
Compact NS电子脱扣单元STR22SE/23SE
部门 – 姓名 – 日期
14
Compact NS电子脱扣单元STR53UE
部门 – 姓名 – 日期
15
Compact NSX配电保护脱扣单元Mic2
配电保护脱扣单元Mic2 Mic2.2，Mic2.3
三段保护 过载保护 短路短延时保护 短路瞬时保护
报警
可以设置多达12种报警功能，对电能进行可靠的监 视
故障诊断及历史 有非常齐全的故障诊断、历史日志及事件记录。
时间
并可记录17次故障脱扣记录及10次报警记录。
无高级报警功能 无
维护指示
可以指示触头磨损、负载概况、操作计数等数据
无
SDx
