泵站课程设计某城镇给水工程第二泵站工艺设计说明

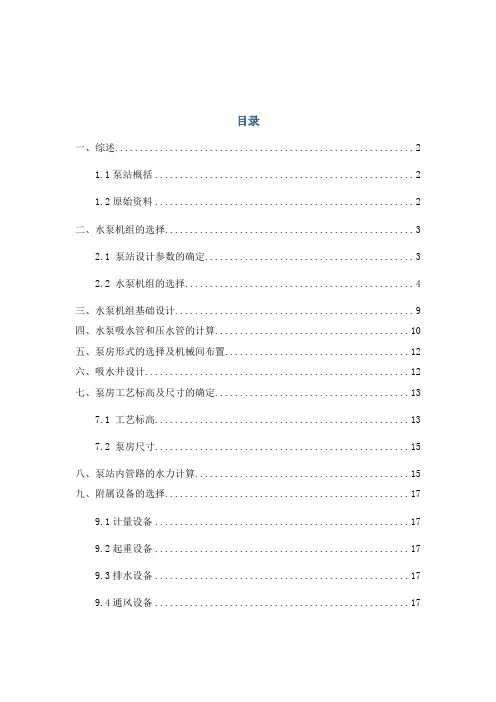

目录一、综述 (2)1.1泵站概括 (2)1.2原始资料 (2)二、水泵机组的选择 (3)2.1 泵站设计参数的确定 (3)2.2 水泵机组的选择 (4)三、水泵机组基础设计 (9)四、水泵吸水管和压水管的计算 (10)五、泵房形式的选择及机械间布置 (12)六、吸水井设计 (12)七、泵房工艺标高及尺寸的确定 (13)7.1 工艺标高 (13)7.2 泵房尺寸 (15)八、泵站内管路的水力计算 (15)九、附属设备的选择 (17)9.1计量设备 (17)9.2起重设备 (17)9.3排水设备 (17)9.4通风设备 (17)某城镇给水工程第二泵站工艺设计说明一、综述1.1泵站概括某中小型城市，其最大日用水量为60800（m3/d），需要设计一中等规模的二级泵站（满足城市全部生产和生活用水）。
城市管网中有水塔，但其调节能力有限，并且整个供水扬程不是很高，因此本设计采用多台水泵并联工作的方法以得到更好的满足供水要求。
由于所需水泵较多，占地面广，但吸水条件较好，故本泵站采用半地下式，自灌式吸水，泵房呈矩形。
1.2原始资料1.最大日用水量 60800m3/d2.消防用水 70L/s3.经给水管网水力计算后（1）最大用水时泵站所需扬程为61.4m，其中几何压水高32.9m。
在选择泵时最大扬程需要加上2m站内水头损失和1m安全水头，则H=61.4+2+1=64.4m（2）最大传输时泵站所需扬程为75.4m，其中几何压水高42.2m。
在选择泵时最大传输所需扬程需要加上2m站内水头损失和1m安全水头，则H=75.4+2+1=78.4m（3）最大传输用水加消防时泵站所需要扬程为69.7m，其中几何压水高度26m。
在选择泵时最大用水加消防需要加上2m站内水头损失和1m安全水头，则H=69.7+2+1=72.7m（4）清水池至泵站址的水平距离为120m，此段水力损失可以忽略不计。
（5）泵站处地面标高78m（6）清水池最低水位标高76m（7）地下水位标高68m，可不考虑地下水位影响（8）冰冻深度1.5m，可不考虑管道埋深二、水泵机组的选择2.1 泵站设计参数的确定根据用水曲线确定送水泵站工作制度，分两级工作：最大用水与最大转输：从7：00到20：00，每小时占全天用水量的5％。
泵站课程设计最终结果1
取水泵站工艺设计说明班级:姓名:学号:指导老师:完成时间:一、目的和要求1、加深理解和巩固《水泵和水泵站》所讲授的内容。
2、掌握给水泵站工艺设计的步骤、方法和内容。
3、提高设计计算及绘图能力。
4、熟悉并能应用一些常用的设计资料及设计手册。
5、培养独立的分析问题和解决问题的能力。
二、设计题目取水泵站工艺扩大初步设计三、设计资料1、设计流量5万米3/日（不包括厂内自用水），水厂自用水系数α=10%。
2、泵水水质符合国家饮用水水源卫生规定。
河边无冰冻现象，根据河岸地质地形已确定采用固定式取水泵房，从吸水井中抽水，吸水井采用自流从江中取水，取水头部到吸水井间自流管的长度为200米。
3、水源洪水位标高为90.25米（1%频率），枯水位标高为75.50米（97%频率），常年平均水位为81.75米。
4、净化场混合井水面标高为109.05米，取水泵站到净化场输水干管全长为100米。
5、水厂为双电源进线，电力充分保证。
四、设计内容及成果1、设计内容取水头部，自流管；水泵机组及其平面布置；吸水井、泵房平面及高度；吸、压水管道；泵房辅助设备；输水干管。
2、设计成果设计成果包括两大部分。
（1）设计说明书要求文字通顺，字体工整，简明扼要，内容完整，其它内容包括：设计概述；取水头部和自流管的设计计算；取水泵站流量和扬程的确定；水泵机组和电机的选择及布置；吸压水管的设计计算及布置；泵站辅助设备的选择；泵站平面及高度的确定。
（2）、设计图纸图纸以A3图纸为主，其它内容包括：取水头部和泵站工艺的平、剖面图，主要设备材料表。
图面要整洁，一定要求工程字体。
五、时间安排本课程设计为二周。
六、指导教师2目录一、流量的计算 (4)二、取水头部 (4)三、自流管的设计 (4)四、设计扬程估算 (5)五、水泵机组的选择及平面布置 (5)六、机组尺寸的确定 (7)七、吸、压水管道的设计 (7)1）吸水管2）压水管八、泵站内管路的水力计算 (8)1.吸水管路中水头损失∑hs2.压水管路水头损失 hd九、泵房辅助设备 (9)1.计量设备2.引水设备3.排水设备4.通风设备5.起重设备十、泵站各部分标高的确定 (10)十一、泵房平面尺寸确定 (10)- - 3一、流量的计算泵站的自用水系数a=1.1一级泵站的设计流量Qr=aQd/T所以设计流量Qr=1.1×50000/24=2291.7m3/h=0.6366m3/s二、取水头部：取水头部采用箱式Fo =Q/vK1K2Fo——进水孔或格栅面积（m2）Q——进水孔设计流量（m3/s）v——进水孔设计流速，无冰絮时采用0.4~1.0m/s，现取0.4m/sK1——删条引起的面积减少系数，K=b/(b+s)，b为删条净距，一般采用30~120mm（现取40mm），s为删条厚度，一般采用10mm。
给水加压泵站施工方案设计
给水加压泵站施工方案设计1. 简介本文档旨在提供给水加压泵站施工方案设计的详细说明。
加压泵站是用于提高给水系统水压的设备，主要由泵、管道和控制系统组成。
2. 施工方案概述施工方案应包括以下步骤：1. 地质勘探和选址：进行地质勘探，确定加压泵站的最佳选址。
2. 设计和采购：根据需求设计加压泵站的结构和设备，采购相关材料和器具。
3. 土建施工：进行基础工程的施工，包括地基处理、基坑开挖和混凝土浇筑等。
4. 设备安装：安装泵、管道和控制系统等设备。
5. 电气系统安装：进行电气系统的布线和安装。
6. 调试和验收：对加压泵站进行调试，并进行相关验收测试。
7. 报告和交付：编写施工报告，并交付给业主。
3. 施工计划和安全措施1. 制定详细的施工计划，并安排合适的人力和资源。
2. 加强现场安全管理，确保施工过程中的安全。
3. 遵守相关法律和法规，保护环境和资源。
4. 定期进行施工进度检查和质量检测。
5. 建立应急响应机制，处理突发事件。
4. 资源和费用预算根据加压泵站的规模和要求，计算所需资源和费用预算。
资源包括人力、材料和设备等。
费用预算包括施工费用、设备采购费用和维护费用等。
5. 风险评估和风险管理对施工过程中可能出现的风险进行评估，并提出相应的风险管理措施。
常见的风险包括工程延期、质量问题和安全事故等。
6. 施工质量控制制定施工质量控制计划，包括质量验收标准和检测方法等。
确保施工过程和成果符合相关质量要求。
7. 环境保护和可持续发展在施工过程中，采取环境保护和可持续发展措施，减少对环境的影响，并提高资源利用效率。
8. 结论本文档提供了给水加压泵站施工方案设计的概述和要点，包括施工步骤、安全措施、资源预算、风险评估和施工质量控制等内容。
根据实际情况，可进一步详细制定施工方案，并确保施工过程顺利进行和结果质量达标。
给水加压泵站施工方案设计
给水加压泵站施工方案设计
设计目标:
本方案的设计目的是为了给水加压泵站的施工提供指导。
其目
标是使施工过程尽量安全、高效，并确保工程质量达到预期的要求。
设计步骤：
1.初步设计：根据工程需求确定加压泵的型号和数量，并选定
最佳的泵房设计。
2.施工图设计：根据初步设计的结果，设计出泵房的平面图、
立面图和施工剖面图，并根据现场实际情况确定泵房的基础设计。
3.施工准备工作：确定施工队伍配置、施工设备的选择和资料
的准备等。
4.材料选购：按照设计需求，选购加压泵、管道和阀门等相关
材料。
同时，要检查材料质量和保证供货时间。
5.现场施工：根据施工图纸进行施工，注意现场安全，确保施工进度和质量。
6.试运行和调试：安装完毕后，进行试运行和调试，确保运行稳定和正常。
设计要点：
1.加压泵的选择：应根据设计需求选择合适的型号和数量，同时考虑泵房的实际使用情况和运行成本等。
2.泵房的设计：应根据加压泵的数量和型号确定泵房的结构和面积，并保证其安全和可靠性。
3.管道的敷设：管道敷设应遵循管道规范，保证管道连通性和密封性。
4.阀门的选择：应根据管道设计和操作要求选择合适的阀门。
5.施工验收：在施工完成后，应进行必要的验收和检查，以确保工程质量符合设计标准和要求。
总结：
本方案从设备选型、施工图设计、现场施工、试运行和调试等方面综合考虑，注意安全、质量和效率，以确保给水加压泵站施工的顺利进行和工程质量的保证。
给排水工程中的泵站设计规范要求
给排水工程中的泵站设计规范要求泵站是给排水工程中的重要设施，在工程设计过程中，需要满足一系列规范要求，以确保泵站的正常运行和安全可靠。
以下是给排水工程中泵站设计的主要规范要求。
1. 泵站选址要求泵站的选址应遵循以下要求：- 地势平坦：泵站应选在地势平坦的区域，以便于泵站的布置和运行。
- 交通便利：泵站应位于交通便利的位置，以便于设备的安装和维护。
- 临近供电源和水源：泵站应尽量选址在供电源和水源附近，确保泵站运行所需的电力和水资源供应稳定。
2. 泵站结构要求泵站的结构设计应满足以下要求：- 建筑布置合理：泵房建筑布置应方便设备安装、维护和操作，并具备良好的通风、排烟和防潮等条件。
- 设备布置合理：应根据工程需求，合理布置泵、管道、阀门等设备，确保泵站运行的顺畅和高效。
- 结构牢固：泵房建筑物应具备足够的抗震、抗风和抗冲击能力，以确保设备的安全可靠性。
3. 泵站设备要求- 泵的选型要合理：根据工程需求、水质情况等因素，选择合适的泵，确保其性能稳定、高效。
- 设备的数量要合适：根据设计流量和扬程等参数，确定所需设备的数量和配置，以满足给排水系统的需求。
- 设备的布置要合理：泵的布置应方便于设备的维护和操作，并具备良好的排水和排气条件。
4. 泵站管道系统要求- 管道设计应合理：根据设计流量、扬程、管道材料等因素，合理选择管道的直径和材质，以减少阻力和泄漏。
- 管道布置应合理：管道应尽量缩短长度，减少转弯和弯头数量，以降低能耗和压力损失。
- 管道的连接要可靠：管道连接应采用合适的连接方式，确保连接牢固、密封可靠。
5. 泵站电气系统要求- 电气设备应符合规范：泵站的电气设备应符合国家和地方的相关电气安全规范，包括线路、开关箱、电机等。
- 配电系统应可靠：泵站的配电系统应具备备用电源和过载保护等功能，以确保泵站正常供电和设备的安全运行。
6. 泵站自动化控制要求- 控制系统可靠性要高：泵站的自动化控制系统应具备高可靠性，包括监测、控制和调节等功能，以实现对泵站设备的自动化操作。
给水泵站的管路布置(4.4、4.5)
一、水泵机组的布置
（一）纵向排列 ( 5 ）电机外形凸出部分与墙壁的净距 E ，应保证电机转子在 检修时能拆卸，并适当留有余地。 E 值一般为电机轴长加 0 . 5m ，但不宜小于 3m ，如电机外形不凸出基础，则 E 值表示 基础与墙壁的净距。 ( 6 ）水管外壁与相邻机组的突出部分的净距 F 应不小于 0 . 7m 。如电机容量大于 55kw时， F 应不小于 1.0m 。
淹没水深
第五节 吸水管路与压水管路
进水池平面形状
第五节 吸水管路与压水管路
进水管口的淹没深度及悬空高度
悬空高度 过高
悬空高度 过低 悬空高度 适中
第五节 吸水管路与压水管路
第五节 吸水管路与压水管路
进水管平面布置
第五节 吸水管路与压水管路
第五节 吸水管路与压水管路
第五节 吸水管路与压水管路
四、吸水管路和压水管路的敷设
地沟上应有活动盖板，为了便于安装和检修，从沟底 到下管壁的距离不应小于 350mm , 从管壁到沟的顶盖 的距离应不小于 100 ～ 200mm 。 直径在 200mm 以下的水管应敷设在地沟的中间，沟 壁与水管侧面的距离应不小于 350mm 。 直径为 250mm 或更大的水管应不对称地敷设于沟中， 管壁到沟壁的距离，在一侧不应小于 350mm ，而另 一侧应不小于 450mm 。 沟底应有向集水坑或排水口倾斜的坡度 i ，一般为 0.01。
二、水泵机组的基础
(2)对于非水平接缝的水泵，在检修时，往往要将泵
轴和叶轮沿轴线方向取出，因此在设计泵房时，要 考虑这个方向有一定的余地，即水泵离开墙壁或其 他机组的距离应大于泵轴长度加上0.25m，为了从电 动机中取出转子，应同样地留出适当的距离。 (3)装有大型机组的泵站内，应留出适当的面积作为 检修机组之用。其尺寸应保持在被检修机组的周围 有0.7～1.Om的过道。
给水泵站 工艺设计
第一节 给水泵站作用与分类
四、取水泵站
地下水生活取水泵站工艺流程
水源
泵站
用户
地下水工业取水泵站工艺流程
水源
泵站
生产车间 净水构筑物
第一节 给水泵站作用与分类
五、送水泵站（二级泵站）
1、作用：将净水厂清水池的水送至管网 清水池 吸水井
2、组成： 泵 房 管网 水塔
送水泵站工艺流程
1—清水池；2—吸水井；3—送水泵房；4—管网；5——高地水池（水塔）
第一节 给水泵站作用与分类
五、送水泵站
3、泵房型式：干室型或分基型（地变化较大，为适应此变化 △H较小（3~4m)
设置多台同型号或不同型号水泵 建筑面积增大，开停机频繁， 运行管理复杂。
水泵调速运行 减少机组台数，减小泵房面 积，简化运行管理
5、清水池：
一级泵站为均匀供水，而二级泵站为分级供水，两者的每小时供 水量不相等，为了调节两流量的差额，需在一、二级泵站间建造清水 池。
形成一个干燥的地下室（△H 较大） 地 下 式 —— 圆筒干室型泵房：整个泵房建筑于地下（△H大）
根据泵房基础的型式分类
固定式
△H 较小，投资大，工期长
移动式 △H 大，投资省，工期短
分基型泵房 干室型泵房 湿室型 块基型
泵船 泵车
第一节 给水泵站作用与分类
分基型泵房——地面式
泵房的基础与机组的基 础分开建筑（△H 较小）
1、取水泵站（一级泵站）流量的确定
（2）将水直接供给用户或到地下集水池（等同二级泵站）
泵站设计流量按最高日用水量计算
qv
qv d
t
qv ——泵站设计流量，m3/h； β ——给水系统中自身用水系数，α=1.01～1.02；
给水泵与泵站课程设计
给水泵与泵站课程设计一、教学目标本节课的教学目标是让学生掌握给水泵与泵站的基本原理和运行机制。
知识目标包括了解给水泵的类型、结构和工作原理，掌握泵站的组成和运行方式。
技能目标则是培养学生能够运用所学知识分析和解决实际问题，如泵的选型、泵站的设计和运行优化。
情感态度价值观目标在于培养学生对给水泵与泵站行业的兴趣和责任感，提高他们节约用水、保护环境的意识。
二、教学内容本节课的教学内容主要包括给水泵的类型、结构和工作原理，泵站的组成和运行方式，以及泵的选型和泵站的设计。
首先，介绍给水泵的分类，包括离心泵、轴流泵、混流泵等，然后详细讲解各种泵的结构和工作原理。
接着，介绍泵站的组成，包括泵房、水池、管道、阀门等，并讲解泵站的运行方式和维护保养。
最后，讲解泵的选型依据和选型方法，以及泵站的设计原则和设计步骤。
三、教学方法为了达到本节课的教学目标，将采用多种教学方法相结合的方式进行教学。
首先，采用讲授法，系统地讲解给水泵与泵站的理论知识。
其次，采用案例分析法，分析实际工程案例，使学生更好地理解和应用所学知识。
此外，还将学生进行实验操作，通过实验验证理论知识，提高学生的实践能力。
最后，鼓励学生进行讨论和提问，激发他们的学习兴趣和主动性。
四、教学资源为了支持本节课的教学内容和教学方法的实施，将准备以下教学资源：教材《给水泵与泵站》，参考书《给水工程》，多媒体资料包括泵的原理动画、泵站工程案例视频等，实验设备包括离心泵、轴流泵等。
这些教学资源将丰富学生的学习体验，帮助他们更好地理解和掌握给水泵与泵站的知识。
五、教学评估本节课的教学评估将采用多元化的评估方式，以全面、客观地评价学生的学习成果。
评估方式包括平时表现、作业、考试等。
平时表现主要评估学生在课堂上的参与程度、提问和回答问题的积极性等；作业主要包括课后练习和小组讨论报告，以检验学生对知识的掌握和应用能力；考试则是对学生学习成果的全面检验，包括选择题、填空题、计算题和论述题等。
给水泵站课程设计说明书
水泵与水泵站课程设计班级学生姓名指导教师环境科学与工程学院给水泵站课程设计任务书一、课程设计任务某厂新建水源工程，近期设计流量7万m 3/d ，要求远期发展到10万m 3/d ，采用固定式取水泵房，拟采用自流管从江中取水。
水源洪水位标高（1%频率）、枯水位标高（97%频率）、净水厂反应池前配水井的水面标高、室外地面标高、自流取水管长度及泵站至净水厂的输水干管全长都已知。
试进行泵站工艺设计。
基础数据表分组流量（万m 3/d)标高(m)长度(m) 近期远期 地面 枯水位 洪水位 净水构 筑物水位 自流管 输水管 171022.3515.7024.20 36.702002500二、课程设计目的及要求1.设计目的1）结合课程所学内容，使基础理论和基本技术训练相结合，从而课程内容进一步深化和系统化。
2）初步学会如何在搜集资料和调研的基础上，根据设计任务制定给水泵站设计方案。
3）通过设计、计算、资料检索、阅读文献，提高绘制图纸和编写设计说明书的能力。
2.设计要求1）认真学习有关技术规定，严格按相关规范和标准要求进行设计。
2）课程设计应满足初步设计深度对设计文件的要求。
3）设计成果以图纸的形式展示，包括平面图和剖面图。
三、课程设计内容及时间安排1.设计内容1）确定泵站工艺流程 2）合理选择水泵并布置泵房 3）详细进行工艺计算4）绘制泵房设计图纸（包括泵房及吸水井平面图、剖面图） 2.时间安排1）领会设计任务，借阅相关规范及设计手册，确定工艺流程 1天 2) 初步选择水泵机组及泵房布置 1天3）根据泵房布置，绘制泵房平面布置草图，绘制水力计算图并进行计算 3天4）精选水泵机组及辅助设备，确定泵房平面尺寸和高度1天5）修改草图，绘制泵房平面布置图及剖面图3天6）整理设计报告书，准备答辩。
1天四、教材及参考书目1．姜乃昌. 《泵与泵站》（第五版）. 中国建筑工业出版社. 2007。
2．中华人民共和国水利部.泵站设计规范（GB/T50265-2010）中国计划出版社，20113．中国市政工程西北设计院.给水排水设计手册第11册——常用设备. 中国建筑工业出版社. 2004。
《泵与泵站》设计
泵站工艺设计步骤和方法
(1) 确定设计流量和扬程。 (2) 初步选泵和电动机或其它原动机，包括
水泵的型号，工作泵和备用泵的台数。 (3) 设计机组的基础。 (4) 计算水泵的吸水管和压水管的直径。 (5) 布置机组和管道。 (6) 精选水泵和电动机。
泵站工艺设计步骤和方法
3、根据工作环境和条件决定电动机的外形和构 造形式。
4、根据投资少，效率高，运行简便等条件，确 定所选电动机的类型。
泵站自动测控系统 1．控制方式
集中型控制、分散型控制、集散型控制 和分布型控制
2．集散型控制 三级控制(即就地现场的手动控制、车 间自动控制和中央控制室集中控制)。
水泵机组的布置与基础
2、水泵台数的确定：
(4)备用机组：
对于灌溉泵站，装机3—9台时，其中应有l台备 用，
﹥ 9台时，应有2台备用。
对于重要城市供水泵站，工作机组≤3台时，应 增设1台备用机组，﹥3台，应增设2台备用机组。
综上，水泵台数要考虑各方面的因素分析确定。
一般情况下，中小型泵站以3—9台为宜。流量变 化幅度大的泵站，台数宜多；流量比较稳定的 泵站，台数宜少。
由第一条：在用水量和所需的水压变化较大 的情况下，选用性能不同的水泵的台数越 多，越能适应用水量变化的要求，浪费的 能量越少。
综合以上要点：
如选用5台泵的泵站，采用1：2：3：3：3， 这样配置的水泵可应付12种工况变化。
(3)合理地用尽各水泵的高效段 可按不同方案计算后综合选泵
按最大日平均小时流量的70％(即0.7Q日·平均时) 按最大日平均小时流量的100％(即1.0Q日·平均时) 按最大日平均小时流量的130％(即1.3Q日·平均时)
止回阀安装：水泵与压水闸阀之间
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系:地面式泵站、地下式泵站与半地下式泵站。 (2)按照操作条件及方式，泵站可分为人工手动控
制、半自动化、全自动化和遥控泵站。 (3)在给水工程中，常见的分类是按泵站在给水系
统中的作用可分为：取水泵站、送水泵站、加压 泵站及循环水泵站。
2
6.１ 给水泵站作用及分类
18
课本Ｐ１２３例题
２ 减少能量浪费的途径
(1)大小兼顾，调配灵活 已知：用水区的用水量从最大为795 m3／h到最小为 396 m3／h，逐时变化。
12Sh—19型水泵特性曲线 四台不同型号水泵Q-H曲线
19
２ 减少能量浪费的途径
（２）型号整齐、互为备用
从泵站运行管理与维 护检修的角变来看，如果 水泵的型号太多则不便于 管理。
叫服务水头)。
16
二级泵站的设计流量
对于小城市的给水系统，大多数采用泵站均匀供水方式， 即泵站的设计流量按最高日平均时用水量计算
对于大城市的给水系统，宜采取泵站分级供水方式，即泵 站的设计流量按最高日最高时用水量计算。
17
最大日用水量变化曲线
第6章 给水泵站工艺设计 6.２ 水泵的选择
１、最不利工况确定
Qd t
Qr——一级泵站中水泵所供给的流量(m3／h)； Qd——供水对象最高日用水量(m3／d)； α——为计及输水管漏损和净水构筑物自身用水而加的系数，一般取
α=1.05-1.1 T——为一级泵站在一昼夜内工作小时数。
B 、泵站将水直接供给用户或送到地下集水池
Qr
Qd T
15 β ——给水系统中自身用水系数，一般取β＝1.01-1.02
6.１ 给水泵站作用及分类
１、给水泵站的作用 给水增加能量，达到输送水的目的。
２、给水泵站的组成 １、水泵机组；２、吸压水管路系统；３、吸水井 ４、控制调节与安全设备；５、计量与检查设备 ６、启动引水设备；７、电气设备；８、通讯自控设备； ９、起重设备；１０、排水设施；１１、其他。
1
6.１ 给水泵站作用及分类
风、采光、起重、排水以及水锤防护等设施。 E、在新建给水工程时，应考虑到远期扩建的可能性。其特
点“百年大计，一次完成” 。
10
３、给水泵站的分类
送水泵站（清水泵站）
清水池
吸水井
送水泵站
送水泵站工艺流程
给水管网
高地水池 （末端水塔）
11
３、给水泵站的分类
送水泵站
分离式吸水井
12
池内式吸水井
３. 给水泵站的分类
取水泵站
水源
吸水井
取水泵站
阀门井
净化处理厂
地面水取水泵站工艺流程
3
３、给水泵站的分类
4
３、给水泵站的分类
5
３、给水泵站的分类
取水方式：长曲臂联络管缆车式取水。 取水量：6万吨/日。 坡道形式：(斜坡＋斜桥)组合式坡道。 坡道尺寸：宽×长×坡比＝ 31.18m×220m×(1：2.5)。 斜桥：钻孔灌注桩基础(桩径1.2m)、钢 筋砼预应力T型简支梁结构，3跨、跨径 20m。 缆车数量：2台。 取水扬程、水位变幅：最大扬程120m， 水位变幅EL.205m～EL.275m共70m。
４、设计流量和设计扬程
一级泵站扬程 (1)送水至净化构筑物
H HST hs hd (1～2)
(2)直接供水
H HST ' h Hsev (1～2)
HST’——水源井中枯水位(或最低动水位)与给水管网中 控制点的地面标高差(mH2O)； Σh——管路中的总水头损失(mH20)； Hsev——给水管网中控制点所要求的最小自由水压(也
在用水量和所需的水压变化较大的情况下，选用性能 不同的水泵的台数越多，越能适应用水量变化的要求，浪 费的能量越少。
如选用5台泵的泵站，采用1：2：3：3：3，这样配置 的水泵可应付12种工况变化。
20
２ 减少能量浪运行
３ 提高运行效率的途径
（１）大泵 （２）减少水头损失 (3)合理地用尽各水泵的高效段
可按不同方案计算后综合选泵 按最大日平均小时流量的70％(即0.7Q日·平均时) 按最大日平均小时流量的100％(即1.0Q日·平均时) 按最大日平均小时流量的130％(即1.3Q日·平均时)
➢ (4)要近远期相结合。“小泵大基础 ” (5)大中型泵站需作选泵方案比较。
22
例题
根据给水管网设计资料，己知最高日最高时用水量为 920L／s，时变化系数Kh为1．7，日变化Kd为1.3，管 网最大用水时水头损失为11.5m，吸水管水头损失为 1.5m。泵站吸水井最低水位到管网中最不利点地形高 差为2m，用水区建筑物层数为3层，试进行送水泵站水 泵的选型设计。
1. 计算： 最不利工况点Q=920L/s；H=11.5+1.5+2+2+(12+3+3)=35 m Qmin时，H= 1.5+2+(12+3+3)=21.5 m
2. 标点 A(920,35)，B(Qmin, 21.5) 3. 连线
23
24
４ 选泵时尚需考虑的其它因素
(1)水泵的构造形式对泵房的大小、结构形式和泵房内部 布置、泵站造价等有影响。 (2)应在保证不发生气蚀的前提下，应充分利用水泵的允 许吸上真空高度。 (3)应选用效率较高的水泵，如尽量选用大泵。 (4)根据供水对象对供水可靠性的不同要求，选用一定数 量的备用泵。 (5)应尽量结合地区条件优先选择当地制造的成系列生产 的、比较定型的和性能良好的产品。
6
３、给水泵站的分类
取水泵站平面布置
7
３、给水泵站的分类
取水泵站平面布置
8
