链轮齿数和直径对照表链轮的直径一般没有用,设计时只要知道链轮的齿数和规格就可以了,直径可以计算,假设齿数23,链条是5分的,链轮的直径就是边长为5/8*25.4的23边正边形的内切圆.一般购买的标准链轮上都会有齿数和规格的钢印.希望可以帮到你.齿轮没有节距链轮才有节距你说的那个叫模数1模数大约等于3.14,也就是圆周率中的派,2模数就是6.281,分度圆直径(节径)=模数*齿数2,外径=分度圆直径+齿顶高系数*模数3,内径=分度圆直径-齿底间隙系数*模数4,齿顶高系数=1~1.255,齿底间隙系数=0.75~1节距44，45 滚子直径25，40 齿数27 帮我算出尺寸链轮分度圆直径：d=p/sin（180°/z）齿顶圆直径：dmax=d+1.25p-d1 dmin=d+（1-1.6/z）p-d1 齿根圆直径：df=d-d1 注：p 链条节距z 链轮齿数d1 链条滚子直径齿轮上的每一个用于啮合的凸起部分，均称为轮齿。
一般说来，这些凸起部分呈辐射状排列。
它被用于与配对齿轮上的类似的凸起部分接触，由此导致齿轮的持续啮合运转。
齿轮整个圆周上轮齿的总数称为齿数，一般以字母z表示。
有齿的轮状机件，是机器上最常用、最重要的零件之一。
通常都是成对啮合，其中一个转动，另一个就被带动。
用来改变传动方向、转动方向、转动速度、力矩等。
也叫牙轮。
也用以比喻整个事业不可缺少的部分。
秦牧《核心》：“真正使我们的文艺成为整个无产阶级革命事业的齿轮和螺丝钉。
”机械设备的重要基础零件。
埃及、巴比伦早在公元前400～前200年开始使用齿轮，中国在战国末期至秦代(公元前221以前)开始使用。
亚里士多德(公元前384～前322)所著的《机械问题》是关于齿轮的最早文献记载。
齿轮应用极广，其传动比可高达100～200(单级)，圆周速度范围为0.1～200 m/s，转速范围为1～20000 r/min，最大传递功率可达50000 kW，低速重载时转矩高达1.4×10N·m，高精度圆柱齿轮副的传动效率可达0.99以上，使用寿命一般为5～10年，较好时可达20～30年。
链轮型号对照表
常用的链轮型号有大全、普通链轮型号尺寸表、规格从04B到32B，参数包括节距、滚子直径、齿尺寸、排距和链的内宽，以及链轮的一些计算方法。
有关参数和计算方法的更多信息，请参阅机械设计手册第3卷链传动。
将表中的链数乘以25.4/16mm，得到间距值。
链号的后缀a代表a系列，相当于国际标准iso606-82中的a系列滚子链，相当于美国标准ANSI b29.1-75的滚子链；B系列相当于iso606-82的B系列，相当于英国滚子链标准bs228-84。
在中国，A系列主要用于设计和出口，而B系列主要用于维修和出口。
普通链轮型号尺寸表如下：注：单列为单列链轮，多排为多排链轮。
链轮尺寸链条型号、节距滚子直径、齿厚（单列）、齿厚（多排）、排距和链条内宽04C 6.35 3.3 2.7 2.5 6.4 3.1804B 6 4 2.3 2.805B 8 5 2.6 2.4 5.64 306C 9.525 5.08 4.2 4 10.13 4.7706B 9.525 6.35 5.2 5 10.24 5.7208A 12.7.95 7.2 6.9 14.38 7.8508B 12.7 8.51 7.1 6.8 13.92 7.7510A 15.875 10.16 8.7 8.4 18.11 9.410B 15.875 10.16 8.9 8.6 16.59 9.65 12A 19.05 11.91 11.7 11.3 22.78 12.57 12B 19.05 12.07 10.8 10.5 19.46 11.68 16A 25.4 15.88 14.6 14.1 29.29 15.75 16B 25.4 15.88 15.9 15.4 31.88 17.02 20A 31.75 19.05 17.6 17 35.76 18.9 20B 31.75 19.05 18.3 17.7 36.45 19.5624A 38.1 22.23 23.5 22.7 45.44 25.2224B 38.1 25.4 23.7 22.9 48.36 25.428A 44.45 25.4 24.5 22.7 48.87 25.2228B 44.45 27.94 30.3 28.5 59.56 30.9932A 50.8 28.58 29.4 28.4 58.55 31.5532B 50.8 29.21 28.9 27.9 58.55 30.99链标签示例：链条编号为08A，单链和链条长度为87的滚子链可标记为：08A-1x87 gb1243.1-83。

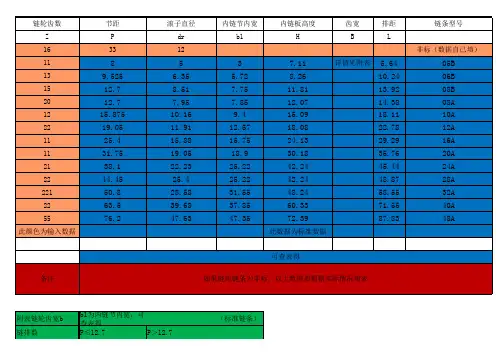

链轮尺寸计算(含非标)
183.7222032 169.1524196 31.56549791 28.39572426 43.7879441 39.80098849
66.60680239 61.08362618 87.04264424 81.18415591 67.81880657 61.33628997 142.7826603 133.8581432 100.2204559 90.15642454 125.2755698 112.6955307 273.3509836 255.6321839 333.1595407 312.3356674 3600.792714 475.942201 3573.72179 446.1938106
齿侧凸缘直径 dg 165.1422032 19.09109791 29.2940441 46.70640239 66.87184424 42.79270657 112.9324603 60.64925587 75.98336983 208.0873836 264.4669407 3522.431114 378.149001 1256.539973 齿侧凸缘直径建议取整数
此数据为标准数据
详情见附表
5.64 10.24 13.92 14.38 18.11 22.78 29.29 35.76 45.44 48.87 58.55 71.55 87.83
05B 06B 08B 08A 10A 12A 16A 20A 24A 28A 32A 40A 48A
可查表得 备注 如果链轮链条为非标，以上数据要根据实际情况填表
附表链轮齿宽b 链排数
b1为内链节内宽，可查表得 P≤12.7 P＞12.7
（标准链条）
单排 双排、三排 四排及以上
0.93b1 0.91b1 0.88b1
链轮参数计算公式
链轮参数计算公式链轮不讲模数,讲节距,有国标的,以英制为单位一.滚子链轮主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.05 25.4dr=7.92 10.16 11.91 15.88链轮齿数Z节距P滚子外径dr排距pt分度圆直径d d=p/sin（180°/z）齿顶圆直径da da=d＋1.25p－dr或da=p(0.54＋cot180°／z) 齿根圆直径df df=d－dr二.外啮合标准圆柱齿轮传动几何尺寸计箅名称代号直齿轮斜齿(人字齿)轮模数m (mn) 按国标选取齿数z分度圆柱螺旋角β β=0° Cosβb=cosαn／cosαt齿顶圆压力角αa (αat) αa=arccosdb／da αat= arccosdb／da 分度圆直径 d d=zm d=zmn基圆直径db db=dcosα db=dcosαt齿距p p=πm pn=πmn齿顶高ha ha=ha’m ha=han’mn齿根高hf hf=(ha’＋c’)m hf=(han’＋cn’)mn齿高h h=ha+hf h=ha+hf齿顶圆直径da da=d＋2ha da=d＋2ha=(z＋2ha’)m =(z／cosβ＋2han’)mn齿根圆直径df df=d－2hf df=d－2hf中心距 a a=(d1+d2)/2=(z1+z2)/2m斜齿(人字齿)轮中心距 a a=(d1＋d2)/2 =(z1＋z2)mn／2cosβ注释:α=αn=20°(分度圆压力角) ha’=han’=1 (齿顶高系数) c’=cn’=0.25(径向间隙系数) tanαt=tanαn／cosβ hat’=han’cosβ ct’=cn’cosβ一般普通标准圆标齿轮主要计算二个尺寸在图上标注:(精度高另外)当然模数、齿数等常规尺寸也要标上.1. 分度圆直径2. 齿顶圆直径3. 齿根圆直径(通常不须计箅与标注)。
常用链轮尺寸计算表
滚子链a、b系列区别及链条标准
滚子链分为A、B两大系列。
A系列是符合美国链条标准的尺寸规格：欧洲（以英国为主）链条标准的尺寸规格，相互之间除节距相同外，系列自身的特点，主要区别为：
1）A系列产品内链板与外链板厚度相等，通过不同的调试取得静强度果。
B系列产品内链板与外链板调试相等和，通过不同的百度取得静强效果。
2）A系列各元件主要尺寸与节距有一定的比例。
如：销轴直径＝（5/直径＝（5/8）P，链板厚度＝（1/8）P(P为链条节距)等。
而B系列零件节距不存在明显比例。
3）同档的链条破断载荷值比较，B系列除12B规格低于A系列外，其余同档的A系列产品。
准的尺寸规格：B系列是符合除节距相同外，其他方面有本
的调试取得静强度的等强度效同的百度取得静强度的等强度
：销轴直径＝（5/16）P，滚子等。
而B系列零件主要尺寸与
于A系列外，其余各档规格均。
链轮参数及链条长度计算表
序号计算结果1
12A 2
19.053
154
11.91上偏差0.01下偏差05
91.6256
997
79.715上偏差0下偏差-0.258
79.2149
103.034上偏差0下偏差-0.25
10
0.15110.15序号
输入项1
12A 2
203
254
185
9006
6307
3908
2334.579链条修正长度 向上张紧2333.31
链条节数122名称齿根圆直径 d f 齿顶圆直径 d a 分度圆直径 d 齿数 Z 节距 p 备注请选择链号请输入齿数不大于0.76mm 不大于1.14mm 链号齿根圆跳动齿部端面圆跳动滚子直径 d 1舍小数取整名称链号请选择链号大链轮齿数 Z1请输入齿数Z1小链轮齿数 Z2请输入齿数Z2请输入齿数Z3小张链轮中心距 L2请输入中心距L2备注大小链轮中心距 L0大张链轮中心距 L1张紧链轮齿数 Z3链条近似长度 L近链条轨迹线长度链轮参数计算表
链条长度计算表
请输入中心距L0最大齿根距 L X 量柱测量距 M R 尽量取偶数节请输入中心距L1
注：红色字体栏为下拉菜单选择项或数据输入项，蓝色字体栏为计算结果输出项。
链轮尺寸计算表
名称符号链条型号12A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c e点至齿沟圆弧中心连线的距离H p 0齿侧倒角ba 齿宽b f1内节宽度b 1滚子链链轮的基三圆弧一直工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标最大齿根距离Lx齿侧半径r x名称符号链条型号10A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c e点至齿沟圆弧中心连线的距离H p 0齿侧倒角ba工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标滚子链链轮的基最大齿根距离Lx 三圆弧一直齿宽b f1内节宽度b1齿侧半径r x计算公式数值选择型号查表19.05查表11.91查表22.78给定18d=P/sin180°/z109.705d a =P(0.54+cot180°/z）118.325d f =d-d r 97.795h a =0.27*P5.144奇数齿Lx=d*cos90°/z-d r 97.377偶数齿Lx = d f = d-d r97.795dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。
88.475查表18.08计算公式r 1=0.5025*d r +0.05 6.035α/2＝55°－60°/z 51.667M=0.8*d r *sinα/27.474T=0.8*d r *cosα/2 5.910r 2=1.3025*d r +0.0515.563β＝18°－56°/z 14.889W=1.3*d r *cos180°/z15.248V=1.3*d r *sin180°/z 2.689γ/2＝17°－64°/z13.444r 3=d r (1.3*cosγ/2＋0.8*cosβ－1.3025）－0.058.704b c =d r (1.3*sinγ/2－0.8*sinβ） 1.152H=√r 32-(1.3*dr-p 0/2)2p 0=p[1+(2r 1-d r )/d]19.078ba=0.13P2.477b f1=0.95b 1 b 1为内节宽度，查表11.942查表12.570轮的基本参数和主要尺寸弧一直线齿槽形状尺寸r x =P 19.050计算公式数值选择型号查表15.875查表10.16查表18.11给定19d=P/sin180°/z96.449d a =P(0.54+cot180°/z）103.706d f =d-d r 86.289h a =0.27*P4.286奇数齿Lx=d*cos90°/z-d r 85.95968偶数齿Lx = d f = d-d r86.289dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。
常用链轮尺寸计算表V1.0 plus
←自定义输入
所需数据 所需数据 所需数据 所需数据 所需数据
只须输入链条牌号 及齿数，其余无须输 入！完成计算后请不要 保存！！
Damin
08A 7.92 12.7 7.2
10A 10.16 8.7
12A 11.91 11.7 18.34 22.78
15.875 19.05
12.33 15.35 14.38 18.11
滚子链轮主要尺寸设计 ISO牌号： 10A 节距p： 15.875 齿 数Z： 15 滚子外径d1： 10.16 节圆直径D： 76.35 齿顶圆直径Damax： 86.04 齿根圆直径Df： 66.19 链轮厚度t： 8.7 常用链条牌号: 06B 滚子直径d: 6.35 9.525 节距p： 5.2 对应链轮厚度t： 8.52 通道高度h1 Min 10.24 排距pt 量柱测量距MR偶 86.51 量柱测量距MR奇 86.10 齿顶圆直径Da 83.26 倒圆半径rx 15.875 量柱直径dR=滚子外径d1 齿宽公差h14 倒角深h=0.5p
三圆弧一直线齿形
只须输入链条牌号 及齿数，其余无须输 入！完成计算后请不要 保存！！
80.3762
16A 15.88 25.4 12.7 24.39 29.29
20A 19.05 31.75 14.3
24A 22.23 38.1 15.9
28A 25.40 44.45 19.1 固定值请 不要修改
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传动链轮：
传动链轮又称滚子链轮。
主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.05 25.4
dr=7.92 10.16 11.91 15.88
链轮齿数Z 节距P 滚子外径dr 排距pt 分度圆直径d，d=p/sin180°/z
齿顶圆直径da，da=d+1.25p－dr或da=p(0.54+cot180°/z)齿根圆直径df，df=d－dr
链传动实例：
例6-1 设计一拖动某带式运输机的滚子链传动。
已知条件为：电动机型号Y160M-6(额定功率P =7.5kW，转速n1=970r/min)，从动轮转速n2=300r/min，载荷平稳，链传动中心距不应小于550mm，要求中心距可调整。
解：
1、选择链轮齿数
链传动速比：由表6-5选小链轮齿数z1=25。
大链轮齿数z2=iz1=3.23×25=81，z2<120，合适。
2、确定计算功率
已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3，计算功率为
Pc=KAP=1.3×7.5kW=9.75kW
3、初定中心距a0，取定链节数Lp
初定中心距a0=(30~50)p，取a0=40p。
取Lp =136节(取偶数)。
4、确定链节距p
首先确定系数KZ，KL，KP。
由表6-3查得小链轮齿数系数KZ =1.34；
由表6-9查得KL =1.09。
选单排链，由表6-4查得KP=1.0。
所需传递的额定功率为
由表6-7选择滚子链型号为10A，链节距p=15.875mm。
基础知识：
链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；从动链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。
传动链轮的性能特点
①材料的选用——大链轮和小链轮都采用优质碳素结构钢进行冲压成型。
②加工与处理工艺——采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，齿形硬度达68－72HRA以上，使链轮的耐磨性显著提高。
表面进行了喷吵、电镀处理。
③产品系列——经济实用的普通链轮和性能优越的精品链轮。
链轮的拆装
1、主动链轮
主动链轮与发动机输出轴以花键的形式结合，并以花键挡板或螺母固定。
拆卸时可拆下链轮罩，卸下链条，旋下花键挡板或固定螺母，即可将小链轮拉出。
装配时，则依相反的顺序进行。
2、从动链轮
①支起主撑架，使后轮翘起。
②松开后轮轴紧固螺母和调节器螺母，拆下链盒、链条。
③拆开后制动拉杆，将后轮总成一起拉出。
④卸下固定链轮的螺栓、螺母或挡圈，将链轮后轮毂或销钉螺栓上取下。
⑤安装时，依相反的顺序进行。
并按规定的力矩紧固链轮固定螺母或螺栓（30－50N。
M）和后轮轴螺母（50－80N。
M）。
传动链轮的安装要求和注意事项
安装要求
①根据车型规格正确选用传动链轮型号。
②检查安装传动链轮的位置（变速器输出副轴、轮毂等）状态是否良好，否则须检修或更换相关件。
③按正确方法将主、从动链轮安装到位，且拧紧紧固件使其达到规定力矩要求。
④装上传动链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。
注意事项：
①从动链轮应有防松措施。
②从动链轮装车后，应利用调节器和后摇架（也叫后轮叉）刻线将后轮轴调正，这样既可防止后轮跑偏，也能避免链轮与链条的早期磨损。
③链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。
④由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。
⑤要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
