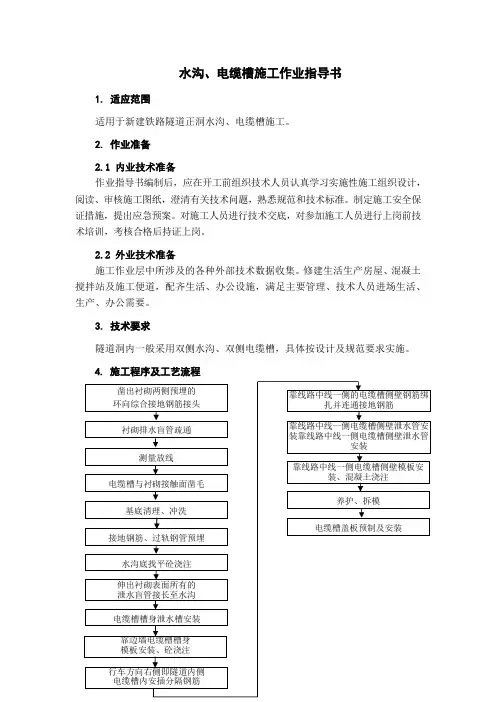

水沟、电缆槽施工作业指导书

水沟、电缆槽施工作业指导书1. 适应范围适用于新建铁路隧道正洞水沟、电缆槽施工。

2. 作业准备2.1 内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。

制定施工安全保证措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活生产房屋、混凝土搅拌站及施工便道,配齐生活、办公设施,满足主要管理、技术人员进场生活、生产、办公需要。

3. 技术要求隧道洞内一般采用双侧水沟、双侧电缆槽,具体按设计及规范要求实施。

4. 施工程序及工艺流程凿出衬砌两侧预埋的环向综合接地钢筋接头衬砌排水盲管疏通测量放线电缆槽与衬砌接触面凿毛基底清理、冲洗接地钢筋、过轨钢管预埋水沟底找平砼浇注伸出衬砌表面所有的泄水盲管接长至水沟电缆槽槽身泄水槽安装靠边墙电缆槽槽身模板安装、砼浇注行车方向右侧即隧道内侧电缆槽内安插分隔钢筋靠线路中线一侧的电缆槽侧壁钢筋绑扎并连通接地钢筋靠线路中线一侧电缆槽侧壁泄水管安装靠线路中线一侧电缆槽侧壁泄水管安装靠线路中线一侧电缆槽侧壁模板安装、混凝土浇注养护、拆模电缆槽盖板预制及安装5. 施工要求5.1 凿出每组衬砌两侧已预埋好的接地钢筋接头已施工的衬砌,两侧都留有接地钢筋接头,电缆槽开始施工前必须安排人员凿出每组衬砌内的接地钢筋接头并将钢筋表面处理干净以便施工电缆槽砼前及时对接地钢筋进行接长。

5.2 衬砌排水盲管疏通电缆槽开始施工前必须安排人员对全段内衬砌泄水孔进行检查,堵塞的要疏通,必要时要根据情况增加泄水孔,保证整个排水体系排水顺畅。

5.3 测量放线为保证结构尺寸符合设计要求,两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须严格按技术交底进行,不能随意改变。

测量组根据施工技术交底要求,放样电缆槽、水沟定位基准线和水平基准线(标高控制基准线设在边墙、水平宽度控制基准设在填充面),并采用书面交底和现场交底形式将有关资料和测量点位交付现场施工员,书面交底必须签认齐全,做好洞内导线布置及保护工作,保证电缆槽的位置、间距、沟底高程、纵向坡度及结构外缘距同侧轨道中心距离准确。

隧道排水沟、电缆槽施工专项方案

隧道排水沟、电缆槽施工专项方案

中铁五局南龙铁路扩能改造工程NLZQ-3标城关隧道排水沟、电缆槽施工方案一、编制依据1、铁路隧道工程施工质量验收标准TB10417-20032、新建时速200公里客货共线铁路工程施工质量验收暂行标准3、铁路混凝土工程施工质量验收标准TB10424-20104、铁路隧道工程施工安全技术规程TB10304-2009二、工程概况中铁五局改建铁路至线扩能改造工程NLZQ-3标,城关隧道DK62+905~DK70+211,隧道全长7306m,斜井395m。

隧道设双侧水沟+中心水沟排水,设双侧电缆槽,靠边墙侧为电力电缆槽,靠轨道侧为通信信号电缆槽。

侧沟净空0.3m(宽)×0.74m(高),中心水沟净空0.6m(宽)×0.845m(高)。

电力电缆槽净空0.2m(宽)×0.3m(高),通信信号电缆槽净空0.35m(宽)×0.3m(高)。

沟槽身C30混凝土,盖板C35混凝土。

通信信号电缆槽靠轨道侧墙身设一层钢筋,中心水沟墙身及沟底设一层钢筋。

电力电缆槽、侧沟、通信信号电缆槽、中心水沟盖板编号分别为1#、2#、3#、4#盖板,厚度6cm,均设单层钢筋。

两侧沟与中心水沟通过横向排水管连接,横向排水管间距30m设置一道,采用φ100硬质PVC管。

沟槽断面图见下页。

三、施工方案水沟、电缆沟施工时间在拱墙二次衬砌之后施工,有仰拱地段中心水沟需在洞身仰拱及填充施工时预留沟槽,无仰拱地段中心水沟沟槽需与隧底开挖清理一道完成。

四、施工方法及工艺1、施工步序中心排水沟:测量放线→沟槽开挖(预留沟槽)→沟槽清理→沟底混凝土找平→沟墙钢筋绑扎→模板安装→排水管安装→混凝土浇注→养护、拆模→盖板预制及安装。

侧沟电缆槽:测量放线→基础清理→沟墙钢筋绑扎→模板安装→排水管安装→混凝土浇注→养护、拆模→盖板预制及安装。

2、中心水沟开挖无仰拱地段的中心水沟开挖可与隧道洞身开挖一道完成,也可在隧底底板开挖清理时一同完成。

隧道水沟和电缆沟施工方案

隧道水沟和电缆沟施工方案

隧道水沟和电缆沟施工方案1. 概述隧道水沟和电缆沟是现代隧道工程中重要的一部分,用于排水和铺设电缆。

本文档将提供相关方案的详细描述,包括施工流程、材料选择和安全措施等内容。

2. 施工准备在开始施工之前,需要进行一系列准备工作,包括但不限于以下内容:•打桩定位:确定隧道水沟和电缆沟的位置,确保其与隧道结构和电缆布线的需求相匹配。

•清理施工区域:清除施工区域的杂物和障碍物,并确保施工区域平整。

•确定施工方向:根据隧道设计和实际需要,确定水沟和电缆沟的施工方向。

•制定施工计划:根据施工方案和工期要求,制定详细的施工计划。

3. 施工流程本节将详细描述隧道水沟和电缆沟的施工流程,并提供相关的操作指导。

3.1 水沟施工流程3.1.1 挖掘水沟1.使用挖掘机等工具挖掘出水沟的轮廓,确保水沟宽度和深度符合设计要求。

2.清理水沟底部,确保底部平整。

3.1.2 填筑水沟底部1.在水沟底部铺设一层砂石,厚度约为10厘米。

2.使用压路机将砂石均匀压实。

3.1.3 安装水沟管道1.铺设水沟管道,确保与水沟底部接触牢固。

2.使用焊接或连接器连接水沟管道,确保其完整性和稳定性。

3.水沟管道的材料选择应根据具体情况和设计要求决定,常见的材料包括PVC、HDPE等。

3.1.4 缝隙处理1.使用防水胶对水沟管道与隧道结构之间的缝隙进行处理,确保防水效果。

3.2 电缆沟施工流程3.2.1 挖掘电缆沟1.使用挖掘机等工具挖掘出电缆沟的轮廓,确保电缆沟宽度和深度符合设计要求。

2.清理电缆沟底部,确保底部平整。

3.2.2 填筑电缆沟底部1.在电缆沟底部铺设一层砂石,厚度约为10厘米。

2.使用压路机将砂石均匀压实。

3.2.3 安装电缆沟管道1.铺设电缆沟管道,确保与电缆沟底部接触牢固。

2.使用焊接或连接器连接电缆沟管道,确保其完整性和稳定性。

3.电缆沟管道的材料选择应根据具体情况和设计要求决定,常见的材料包括PVC、HDPE等。

3.2.4 缝隙处理1.使用防水胶对电缆沟管道与隧道结构之间的缝隙进行处理,确保防水效果。

隧道排水沟槽施工方案范本

隧道排水沟槽施工方案范本

隧道排水沟槽施工方案范本1. 引言本文档旨在提供隧道排水沟槽施工方案的范本,以指导施工人员进行隧道排水沟槽的建设工作。

该方案覆盖了施工前的准备工作、施工过程中的步骤和注意事项,旨在确保施工过程安全、规范、高效。

2. 施工前准备工作2.1 场地勘察与准备在施工前,应进行详细的场地勘察和准备工作,以确定隧道排水沟槽的位置、形状和尺寸。

勘察工作应包括对地下水位、土壤性质和地质情况的调查,以及对周边环境、管网和设施的了解。

2.2 设计方案制定根据勘察结果,制定隧道排水沟槽的设计方案。

设计方案应包括沟槽的尺寸、排水能力和施工要求,以及相应的材料和设备选型。

2.3 施工材料和设备准备根据设计方案,准备所需的施工材料和设备。

施工材料应符合相关标准和规范,设备应符合施工要求,并经过检测和维护。

3. 施工过程3.1 施工筹备在开始施工前,对施工区域进行清理,确保施工区域清洁、有序。

同时,组织施工人员进行技术交底,明确各自的任务和安全要求。

3.2 沟槽开挖与处理根据设计方案,开始沟槽的开挖工作。

施工人员应按照设计要求控制沟槽的尺寸和坡度,并注意避免对周边环境和设施造成损害。

在开挖过程中,如遇到坚硬地层或其他难以开挖的情况,应及时调整施工方案,并采取相应的措施。

3.3 排水管铺设在沟槽开挖完成后,开始排水管的铺设工作。

根据设计方案和材料要求,选择合适的排水管,并按照规范进行铺设。

注意保持排水管的坡度,确保排水能力符合设计要求。

3.4 沟槽回填和抹平排水管铺设完成后,进行沟槽的回填和抹平工作。

回填材料应符合设计要求,填实、均匀。

抹平工作应确保沟槽表面光滑、无明显凹凸,以便顺利进行后续道路或地面的施工。

3.5 检测和验收在施工完成后,对隧道排水沟槽进行检测和验收。

检测应包括对排水能力、施工质量和安全要求的检查。

验收合格后,方可进行下一步的施工工作。

4. 施工注意事项在隧道排水沟槽的施工过程中,需要注意以下事项:•严格按照设计方案进行施工,不得随意变更沟槽的尺寸和形状;•施工过程中要严格遵守相关的安全规定和操作规程,确保施工安全;•施工人员应具备相应的专业知识和技能,做到熟悉施工要求和操作流程;•施工现场要保持清洁、有序,及时清理垃圾和废料;•如遇特殊情况,及时调整施工方案,并采取相应的措施。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

化马隧道水沟电缆槽施工方案标段:LYS-4标施工单位:中铁十三局集团有限公司监理单位:北京铁研监理公司工程名称:化马隧道目录一、编制依据、原则及范围 (1)1.编制依据 (1)2.编制原则 (1)3.编制范围 (1)二、施工概况 (1)化马隧道全长12580米,我分部担负任务10346米水沟电缆槽施工任务,结合目前剩余工程量及工期要求,采用整体移动式模架结合组合钢模板进行施工水沟电缆槽,分三个工区、五个工作面进行施工,每个工作面两套移动模架,一套或两套组合钢模。

采用单侧分段施工。

(1)三、劳动力组织、设备及工器具 (1)四、施工任务划分及工期安排 (2)五、施工方法 (3)六、施工步骤 (4)1.测量放线 (4)2.凿毛 (4)3.基底清理、冲洗 (5)4.钢筋绑扎 (5)5.二衬侧壁泄水孔引出及排水管预埋 (6)6.接地端子设置及二衬预留接地钢筋接入 (6)7.过轨钢管设置 (8)8.支立模板,混凝土施工 (8)七、质量保证措施 (10)八、安全及环保要求 (12)隧道水沟电缆槽施工方案一、编制依据、原则及范围1.编制依据⑴新建铁路兰州至重庆线设计图。

⑵国家、铁道部现行技术标准、施工规范及工程质量检验评定标准。

⑶国家、铁道部、地方政府有关安全、环境保护、水土保持的规定、规则、条例。

⑷中铁十三局兰渝指挥部《LYS-4标施工组织设计》。

2.编制原则⑴遵循专业化队伍施工和综合管理相结合的原则,充分发挥专业人员和专用设备的优势,采用综合管理,合理调配,科学安排各项施工程序,组织连续、均衡、紧凑有序地施工。

⑵遵循新建铁路兰州至重庆线设计图的设计意图,确保施工质量。

3.编制范围本施工方案适应于化马隧道双线无砟轨道隧道水沟电缆槽施工。

二、施工概况化马隧道全长12580米,我分部担负任务10346米水沟电缆槽施工任务,结合目前剩余工程量及工期要求,采用整体移动式模架结合组合钢模板进行施工水沟电缆槽,分三个工区、五个工作面进行施工,每个工作面两套移动模架,一套或两套组合钢模。

采用单侧分段施工。

三、劳动力组织、设备及工器具根据本工序的施工特点,结合各工种的技术水平及质量要求,每施工作业队人员如下表1表1 水沟电缆槽施工作业队劳力安排表一个水沟电缆槽工作面需要的主要机械设备配置表见表2表2 一个工作面需要的主要机械、设备表四、施工任务划分及工期安排鉴于我分部隧道开挖剩余工程量较多,结合剩余工程任务施工进展量及人员、机械备置,各工作面任务划分及施工工期安排如下表:化马隧道化马斜井水沟电缆槽由水沟一工班、二工班负责,化马隧道石家院斜井由水沟电缆槽由三工班、四工班负责,化马隧道出口水沟电缆槽由水沟五工班负责,根据人员及机械设备配置,每个工班两天一个循环,水沟一工班20米/天,水沟二工班25米/天,水沟三工班15米/天,水沟四工班15米/天,水沟五工班25米/天。

每个工班工序循环时间:支立模板20小时,浇筑砼6小时,养生12小时,拆模10小时,一个工序循环时间48小时。

无砟轨道基础上两套路面砼设备,配套30cm槽钢600米,两套设备根据进度分别由五个工班进行施工,无砟轨道基础分左右幅施工。

每套设备配备8-10人,其中立模3人,清洗基底及砼施工5-7人,每天一个循环。

五、施工方法水沟电缆槽施工采用单侧施工,分段长度控制在12-15米,组合钢模和移动模架同时使用,平面模板采用组合钢模板拼装,电缆槽采用组合钢模板,并预先加工与大块侧模固定的连接,以便于支立。

施工时采用五步浇注砼的方法。

首先浇注至排水沟底面,然后浇注至电力电缆槽底面,再浇电力电缆槽侧沟,其次浇注至通信信号电缆槽底部最后浇注通信信号电缆槽侧沟。

电缆槽盖板、排水沟盖板采用定型模板集中预制。

六、施工步骤1.测量放线为保证结构尺寸符合设计要求,两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行,不能随意改变。

靠二衬边墙一侧为电力电缆槽,靠隧中一侧为通信电缆槽。

测量员根据设计图和施工技术交底要求,单侧每10m放样1组(含2个点)定位点,其中1个点放样至二衬边墙上,为水沟电缆槽顶面标高点;另外1个放样至仰拱填充面上,为水沟电缆槽最外侧侧壁水平位置点,施工中要求隧中到沟槽身外侧净空比设计放大5厘米。

采用书面交底和现场技术交底形式将有关资料和测量点位交付现场技术员,领工员及班组长。

其具体尺寸如下图1所示:2.凿毛两侧二衬矮边墙与电缆槽结合面、沟槽身与底座结合面,均必须采用凿毛处理,才能保证后施工的电缆槽壁与矮边墙粘结牢固,不产生裂缝或脱落,从而保证施工质量。

因此在电缆槽施工前,采用风镐或短钎将矮边墙与既有混凝土结合面凿毛。

凿毛采取整体凿毛,凿毛至露出新鲜的混凝土为止。

为了加强局部连接,局部电缆槽壁较薄的部位,根据测量放线,可采取在突变断面位置插植小直径钢筋,加强联结,植筋深度10cm。

图1 水沟电缆槽施工尺寸及配筋图3.基底清理、冲洗结合面凿毛后,将水沟和电缆槽基底的松碴、杂物、淤泥清理,并用高压水洗干净,清除积存水。

4.钢筋绑扎水沟电缆槽仅在靠水沟电缆槽体最外侧侧壁(靠近隧中一侧)配有钢筋,钢筋为单层,竖向主筋为φ12钢筋,间距25cm,上下端设为弯钩状。

纵向分布筋为φ10钢筋,间距25cm。

由于钢筋为单层钢筋,不易定位和固定,需在浇注电缆槽底混凝土时插入定位钢筋或在浇筑铺底混凝土时直接埋入,以保证已绑扎钢筋在施工过程中的稳定。

采取定位筋时,为节约材料定位钢筋可利用电缆槽主筋为Φ10钢筋,间距与电缆槽主筋相同,埋置深度不少于15cm。

纵向钢筋绑扎搭接长度不小于35cm。

具体配筋情况见图1。

同时,利用侧壁钢筋中φ10结构钢筋(最上面一根)作为纵向接地钢筋,纵向接地钢筋间必须焊接牢固,并确保每100m断开一次,断开的部位相邻两钢筋头间距为10cm。

5.二衬侧壁泄水孔引出及排水管预埋将二衬边墙部位所有预留出来的泄水管全部接出来,采用φ50或φ80盲管外套PVC泄水管,所有排水管在混凝土施工前安装,要定位牢固,孔口采用土工布封堵,防止浇注混凝土时塑料泄水管跑位或混凝土灌入孔内。

原先在边墙引出的泄水管不通的、反坡的、损坏的必须先行处理,对不通的要求在同部位、按设计坡度、孔径直接打孔处理。

从二衬引入至水沟处的预埋管口在水沟处位置标高为水沟槽底面上30cm。

隧道设计每50m设一处中心水管检查井,每逢检查井处,需预埋一根从水沟引出至隧道中心检查井的排水管,在水沟引出处管口标高为水沟槽底面上25cm。

在电缆槽底部需以3-5m 的间距设置通至水沟槽的流水槽,流水槽槽体宽4cm。

见图1。

6.接地端子设置及二衬预留接地钢筋接入从隧道进口2m处起,在通信电缆槽底部每间隔100m预埋一个接地端子。

在整体侧壁外缘上每间隔50m预埋一个接地端子,与贯通地线相连。

具体设置示意图如图2,3。

二衬外预留出接地钢筋需通过φ16圆钢接长至水沟电缆槽体最外侧壁纵向接地钢筋上,钢筋之间必须焊接牢固,搭接焊缝不得小于10cm。

并同时保证与贯通地线相连。

预留接地钢筋需提前进行电阻测试,如发现有问题,则应跳过该段先不施作。

图2 接地端子及其连接方式示意图图3 接地端子设置示意图7.过轨钢管设置本隧道设计为电气化铁路隧道,在仰拱中设置有预埋过轨钢管。

施工前应将过轨钢管对应接至设计要求的槽内(电力过轨管应接至电力电缆槽内,通信过轨管应接至通信过轨槽内)。

在设置有过轨钢管处,需提前进行检查,如发现过轨管有问题,则应跳过该段先不施作。

8.支立模板,混凝土施工根据测量放线放出的模板定位边线安装模板,模板安装必须垂直,模板与模板之间采用螺栓连接,且缝隙必须控制在2mm以内,基底不平整部位在关好模板后用砂浆封堵,防止浇注混凝土时漏浆,模板与模板之间不能有错台。

为防止浇注混凝土时模板上浮和跑模,影响混凝土施工和浇注质量,沿侧模板底在基底纵向每1米打设φ22的固定钢筋,用铁丝加固牢固,同时在侧模上部和中部设置斜撑(如图4)。

图4 侧模斜撑设置示意图排水沟两侧模之间,电缆槽两侧模之间需设立方木横撑,防止模板偏位。

模板上面采用L50*5角钢设置横梁进行连接固定,保证模板的位置尺寸固定。

模板每次安装前必须清除板面混凝土块,涂抹脱模剂。

定型钢模板在搬运过程中必须轻拿轻放,防止模板变形。

模板安装允许偏差表如下:序号检查项目允许偏差(mm)1 基础轴线偏移15水沟电缆槽槽身混凝土标号为C25,混凝土在洞外拌和站集中拌制,由混凝土搅拌运输车运至洞内,施工时采用五步浇注法:1.首先支立侧壁钢模板,浇注混凝土至排水沟底面标高。

2.待混凝土上强度后支立中间排水沟侧模浇注混凝土至电力电缆槽底面标高。

3.待混凝土上强度后再支立电力电缆槽侧模及倒角模,浇注混凝土至电力电缆槽顶面设计标高。

4.其次支立靠线路侧排水沟侧模浇注混凝土至通信信号电缆槽底面标高。

5.待混凝土上强度后再支立通信信号电缆槽侧模及倒角模,浇注混凝土至通信信号电缆槽顶面设计标高。

由于电缆槽在侧壁厚度仅有10cm,必须采用2.5-3cm的小直径专用捣固棒振捣,必要时用φ25钢筋人工辅助插捣密实,在插捣过程中注意对φ50塑料泄水管的保护,避免将其损坏。

并用木棒轻轻敲打模板,使附着在模板上的气泡逸出,保证混凝土外观质量平整,无气泡和蜂窝麻面产生。

严格控制砼标高,做好收面工作,保证水沟顶面标高与设计标高误差在正负1cm之内。

七、质量保证措施1、在施工电缆槽槽身混凝土时要结合各种预埋管线图和预埋洞室施工,保证预埋管线相通。

2、为保证隧道净宽,防止电缆槽槽身混凝土施工时模板发生变形或移动侵入净空,要求在模板定位时整体向两侧偏移5cm,但必须保证模板垂直、槽壁厚度、和槽内净空尺寸。

3、水沟电缆槽施工前,要派专人对综合接地钢筋的焊接和引出情况、接地端子预埋数量、位置、接地电阻等进行检查,全部合格后方允许进行混凝土浇注。

4、电缆槽、排水沟混凝土施工时注意预埋泄水管的安装和疏通,防止混凝土堵塞管孔。

浇注过程要加强保护,不能损坏和偏位。

5、混凝土接茬部位要认真处理,避免出现渗漏和烂根情况。

6、为避免不必要的返工,所有综合洞室以及预留过轨管处水沟电缆槽暂不施工。

7、为避免洞口段由于温差造成水沟电缆槽的温度裂缝,洞口段一百米应选择在温差不大的雨季施工。

8、水泥、粗、细骨料、钢材、外加剂及预埋件等均有出厂质量证明书和试验报告单,并按TB10210的相关要求进行复验,不合者不得使用。

选择粗、细骨料供货单位时,有供货单位提供的粗、细骨料检查合格的资料。

选用外加剂必须是经国家、部委或省、自治区、直辖市级有关部门鉴定批准生产的产品,各种材料均符合设计及规范要求。

9、钢材、水泥、掺合料、骨料和外加剂的检验和储存和施工应符合《铁路混凝土工程施工质量验收补充标准》(铁建设【2005】160号)的规定。
