气动锚杆钻机使用方法
中煤zmjt06
目 录 / contents
01
气动锚杆钻机用途
02
气动锚杆钻机使用方法
03
气动锚杆钻机特点
气动锚杆钻机用途
气动锚杆钻机是一种利用空气压力运转的锚杆钻孔钻机， 是煤矿用巷道掘进 类设备的重要设备，在改善支护效果、降低成本、加快 成巷速度、减少辅助 运输量、减轻劳动强度、提高巷道断面利用率等方面有 着十分突出的优越性。
Tel:4000860537
气动锚杆钻机使用方法
气动锚杆钻机工作时，人们通过操纵控制臂上的控制手 柄分别实现支腿的升降、切削机构旋转和喷水冲洗灭尘。
气动锚杆钻机使用方法
具体工作过程： 操作者将气动锚杆钻机立起，一只手紧抓防护扶手，另 一只手握住控制手柄，用拇指轻轻操作控制支腿伸出的 旋钮使钻机慢慢升起，直到钻头触到顶板。 此时，操作者分开双腿站立，用双手抓紧控制手柄，操 作控制马达旋转的开关使钻头旋转，同时操作支腿不断 伸出。 当钻杆钻入顶板约20mm深，操作控制水阀的旋钮开始喷 水冲洗钻屑、灭尘，根据顶板岩层硬度，调整钻头转速 开始钻孔，直到达到规定深度，钻进结束。
Hale Waihona Puke 气动锚杆钻机特点1、气动振动式锚杆钻机体积小，重量轻，操纵简单，维 护方便。
2、齿轮式气动马达，扭矩大，转速快，运转稳定，可靠 性高。
3、钻机的马达具有振动功能，能有效破岩，比一般的气 动锚杆钻机钻进速度更快。 4、配置了双排气路，气腿回落快，加快了作业节拍，提 高了作业效率。
5、新型玻璃钢气腿设计，可靠性高、使用寿命更长，加 大了气缸的直径，增加了推进力。
MQT气动锚杆钻机 使用说明书
MQT气动锚杆钻机工作原理
MQT气动锚杆钻机使用须知
04
Company name
Company slogan here
3
MQT气动锚杆钻机概述
MQT气动锚杆钻机是在借鉴了国内外同类锚杆钻机的优点，融合先进机型技术改进 而来，具有使用可靠、维修方便、钻进速度快等特点，能显著提高煤矿锚杆支护作业的效 率、质量和安全性。同时集钻孔、搅拌、安装锚杆（索）于一体，适合顶板硬度f≤10的各 种岩巷、煤巷、半煤岩巷进行作业。
M Q T－120 / 2.3－□
—长度系列：A代表矮型，B代表标准型，C 代表高型； ———补充参数代号：功率kW； ——————主要参数代号：额定转矩N.m； ————————第二特征代号：T（支腿式）； ——————————第一特征代号：Q（气动）； ————————————产品类型代号：锚杆钻机
旋形挤出锚固区域，影响锚固效果。
● 配置了凸轮离合器的钻机，在初装锚杆螺母后，还具有靠人力扳操纵臂，扳紧锚杆螺母的功能。
| INFO@ | 400-086-0537 | LONG STREET 12345, CITY, COUNTRY
钻机不能正常运转。
为了排除压缩空气中的过量水分，压缩空气管路上要配置有效的气水分离装置，并在每次钻孔作 业之前，排放积水。
冲洗水
水质要洁净，否则水路容易阻塞。 水压应保持0.6~1.2MPa。如水压低了，影响岩屑及时从钻孔 中排出，从而不能取得理想的钻孔速度，不能充分发挥钻机的效能。 每次钻孔作业毕，应先停水，再让钻机空运转一下，有利去水防锈。
Company slogan here
Company name
MQT气动锚杆钻机 使用说明书
SHAN DONG CHINA COAL GROUP zmjt01
气动锚杆钻机使用方法

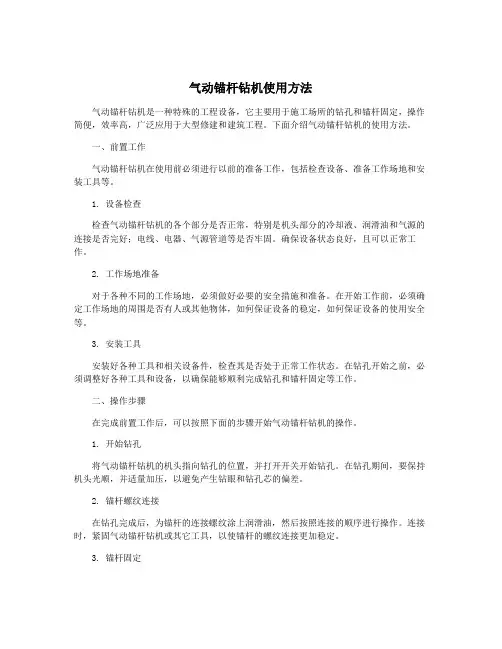

气动锚杆钻机使用方法气动锚杆钻机是一种特殊的工程设备，它主要用于施工场所的钻孔和锚杆固定，操作简便，效率高，广泛应用于大型修建和建筑工程。
下面介绍气动锚杆钻机的使用方法。
一、前置工作气动锚杆钻机在使用前必须进行以前的准备工作，包括检查设备、准备工作场地和安装工具等。
1. 设备检查检查气动锚杆钻机的各个部分是否正常，特别是机头部分的冷却液、润滑油和气源的连接是否完好；电线、电器、气源管道等是否牢固。
确保设备状态良好，且可以正常工作。
2. 工作场地准备对于各种不同的工作场地，必须做好必要的安全措施和准备。
在开始工作前，必须确定工作场地的周围是否有人或其他物体，如何保证设备的稳定，如何保证设备的使用安全等。
3. 安装工具安装好各种工具和相关设备件，检查其是否处于正常工作状态。
在钻孔开始之前，必须调整好各种工具和设备，以确保能够顺利完成钻孔和锚杆固定等工作。
二、操作步骤在完成前置工作后，可以按照下面的步骤开始气动锚杆钻机的操作。
1. 开始钻孔将气动锚杆钻机的机头指向钻孔的位置，并打开开关开始钻孔。
在钻孔期间，要保持机头光顺，并适量加压，以避免产生钻眼和钻孔芯的偏差。
2. 锚杆螺纹连接在钻孔完成后，为锚杆的连接螺纹涂上润滑油，然后按照连接的顺序进行操作。
连接时，紧固气动锚杆钻机或其它工具，以使锚杆的螺纹连接更加稳定。
3. 锚杆固定成功连接钢筋后，再用封堵剂将孔内加固。
在“桥”型孔内施工中，需要先将整个桥构造物开口处用丁字钩的两端挂起。
将每头钢筋分别穿过孔道，将钢筋拉近肛孔（或型钢），然后做固定装置（或瘤螺孔）将其固定于周围的石头或混凝土中。
这样能够确保锚杆的牢固性和稳定性。
4. 排除毛刺锚杆的固定成功后，必须检查其是否完整，才能结束这个操作步骤。
在检查时，需要排除锚杆表面可能存在的毛刺，以便于下一步操作。
三、结束工作在完成操作任务后，需要做出相应的清理工作，将工作场地恢复至原来的正常状态。
步骤如下：在工作结束后，关闭气源并将气动锚杆钻机的各项设备连接处分离，以防装备出现损坏。
气动帮锚杆钻机操作规程
气动帮锚杆钻机操作规程
司机必须培训，熟练掌握喷浆机的“结构、性能、基本原理”，做到“会使用、会维护、会保养、会处理一般性故障”。
一、操作前检查各零件是否齐全，紧固件是否可靠。
二、压缩空气一定要清洁，压力要控制在0.4-0.63Mpa之间。
气源在送入之前应装减压阀。
外接水源和气源在送入气动帮锚杆钻机前，设有专门阀门。
三、钻杆钻机开动前扳把应处于关闭状态。
四、进气管路上应安装油雾器，并在油雾器内加入足够的20#机械油，调整进气量，以便使各运动部件得到有效润滑。
五、钻孔作业前应作空载试验，试验操作如下：
1、将马达控制扳把压下，扳把压开一小角度，让钻杆缓慢转动。
2、将水控制扳把压下，钻杆接头有水流涌出。
3、使钻头和帮体逐渐接触，钻定位孔。
孔的位置确定后，根据煤的硬度情况，控制阀的开启量，进行钻孔作业。
钻进过程中，适当调节各阀角度，即可调节钻进速度。
六、安全要求：
1、操作前控制开关应处在关闭位置。
2、各部连接可靠，确认无松动。
3、所有通气管路确保清洁度。
4、严禁用手触摸旋转的钻杆。
5、推进速度和推进力要适当，防止卡钻损坏钻头、钻杆。
6、当钻机突然卡钻时，将产生较大的旋转扭矩，应精心操作，以防扭伤。
7、钻进过程中，钻杆和钻机不得相对倾斜。
8、操作者应远离钻孔中心线，以防钻杆折断时发生意外。
9、钻孔结束后，钻机用水冲洗干净并远离工作面，安放位置要正确，严禁乱摔、乱砸。
气动锚杆钻机操作规程
气动锚杆钻机操作规程一、总则二、安全注意事项1.在使用气动锚杆钻机前，必须经过相关培训并持有操作证书。
2.在操作气动锚杆钻机前，必须检查设备的电气及气路连接是否正常，切勿在未确认无故障情况下使用。
3.在操作过程中，必须戴好安全帽、安全鞋，佩戴护目镜和耳塞等个人防护用具。
4.气动锚杆钻机应放置在平稳的地面上，并确保其稳定性。
5.在使用气动锚杆钻机前，必须确保其连接的高压气源符合规范，并设有安全阀装置，以防气源压力过高。
6.不得将气动锚杆钻机用于非设计用途，严禁擅自进行改装。
三、操作流程1.准备工作（1）检查设备：确认气动锚杆钻机的电源连接和气源管路连接是否正常，电源开关是否处于关闭状态。
（2）安装工具：将钻头或锚杆连接器装配到气动锚杆钻机的主轴上，并保证其紧固可靠。
2.开始操作（1）启动设备：将气压管道连接到气动锚杆钻机的气口上，打开气源开关。
（2）调节压力：根据需要调节气源压力，将其控制在正常范围内。
（3）就位：确定需要钻孔的位置，将气动锚杆钻机的主轴置于目标点上方。
（4）开始钻孔：握紧气动锚杆钻机的手柄，按下开关，使其开始旋转。
同时向下用力使钻头进入地面。
3.钻孔操作（1）控制力度：根据工作需要，控制向下的力度和旋转的速度，以保证钻孔质量。
（2）及时排除堵塞：如果钻孔过程中出现堵塞，应立即停机，排除故障后再继续操作。
（3）定期清理废渣：为保证钻孔效果，定期清理钻孔废渣，并及时补充润滑剂。
四、维护保养1.使用完毕后，切勿立即关闭电源开关，应先切断气源，并使气动锚杆钻机处于无负载状态下运转一段时间，以排出内部的残余气体。
2.每次使用完毕后，将气动锚杆钻机进行清洁，并应按照要求进行定期检查，以防止故障发生。
3.气动锚杆钻机长时间不用时，应存放在干燥通风的地方，并避免阳光直射，以避免零部件的老化。
4.定期更换润滑油和清洁过滤器，以保证设备的正常运转。
五、事故处理1.发生事故时，应立即停止操作，并及时向上级报告。
气动锚杆钻机使用方法
气动锚杆钻机使用方法气动锚杆钻机是一种常用于地下工程施工中的钻孔设备，其使用方法如下：1. 准备工作需要确认施工现场的地质情况，了解地下岩层的硬度、厚度和稳定性。
根据地质情况选择合适的气动锚杆钻机型号和配套工具。
2. 安装设备将气动锚杆钻机安装在合适的位置上，确保设备稳定、平衡。
根据需要调整钻机的高度和角度，使其适应不同的施工需求。
3. 连接供气管道将气动锚杆钻机与供气管道连接，确保气源供应充足。
检查气源管道的连接是否牢固，避免漏气现象的发生。
4. 调试设备启动气动锚杆钻机，通过调节气源压力和进气量等参数，使设备正常运行。
检查设备的各项指标是否符合要求，确保安全可靠。
5. 钻孔操作根据设计要求和施工方案，确定钻孔位置和孔径大小。
使用合适的钻头或钻具，将气动锚杆钻机的钻头插入地面，开始钻孔作业。
6. 钻孔过程中的注意事项在钻孔过程中，需要注意以下几点：- 控制钻进速度，避免过快或过慢导致钻孔质量下降；- 观察钻孔情况，及时清理孔底的岩屑和泥浆，保持钻孔通畅；- 根据实际情况选择合适的冲洗液，以提高钻孔效率；- 定期检查设备的状态，确保各部件正常运行。
7. 完成钻孔当达到设计要求的钻孔深度后，停止钻进操作。
使用合适的方法和工具，取出钻头和其他钻具。
8. 整理现场钻孔完成后，及时清理钻孔周围的岩屑和泥浆，保持施工现场的整洁。
9. 设备维护在使用气动锚杆钻机过程中，需要定期进行设备的维护保养，包括清洁设备、更换易损件等。
确保设备的正常运行和延长使用寿命。
总结：气动锚杆钻机在地下工程施工中起着重要的作用，正确使用和维护设备，能够提高施工效率和质量。
使用前需要做好准备工作，包括确认地质情况和选择合适的设备型号。
在施工过程中，需要注意控制钻进速度、清理孔底岩屑、选择合适的冲洗液等。
完成钻孔后，及时整理现场，并进行设备的维护保养。
通过正确使用气动锚杆钻机，能够提高地下工程施工的效率和安全性。
130气动锚索钻机说明书
本产品执行：MT/T688—1997标准和Q/320925GKJ005-2006企标MQT-100/2.4S、120/2.6S、130/3.0S型气动锚杆钻机使用维护说明书市群力工矿机械（原建湖县工矿机械厂）二OO六年七月五日一、钻孔作业①确定孔位通过观察顶板确定好钻孔的位置（有时需根据现场的特殊要求确定），将钻机搬到孔位的下方。
两个操作者站在钻机旁，一个人抓住防护扶手，另一个人握住控制手柄，然后用左手拇指轻轻地旋转气腿开关，直至钻机慢慢的伸起，使钻头触到顶板为止，右手轻轻按下马达开关手把，钻头慢慢的钻进，钻入顶板约30mm深。
②钻孔成功地定好孔位后，即开始钻孔，开始钻孔时用低速钻进，随着钻孔深度的增加，将钻进速度调整到适合顶板钻孔的最佳速度，直到钻杆钻进到位。
③换杆关闭气腿阀，使钻机慢慢旋转，朝自己的方位拉住控制手柄，在钻杆下降到离开孔眼以前，另外一个人扶住防护扶手，以确保钻机的平稳。
然后换上第二根钻杆，完成最终钻孔，操作方法与上面一致。
二、安装①用钢绞线把树脂药卷推入到钻孔，并推到位，确保药卷不被破坏。
②打开气腿开关，以中速启动旋转马达，气腿伸出要持续不停，当钢绞线到位后，使马达旋转到最大速度，快速旋转40S左右，停止搅拌后2min左右降下钻机，上托盘、锁具。
③树脂锚固剂凝固10min后进行拉和上托盘工作。
④拉机具要和钢绞线同轴，挂好安全链，人员撤开，拉机具下方不得有人，开泵进行拉，当压力表读数达到120KN时，迅速换向回程。
参数/型号MQ15-180/55 MQ18-200/55 MQ19-300/60 MQ22-300/60 额定拉力180KN 200KN 300KN 300KN适用钢绞线直径15.24mm 17.80mm 18.9 mm 21.6 mm拉行程150mm 150mm 150 mm 150 mm中心孔直径17.5mm 20.5mm 21 mm 24 mm承压面积35.08cm2 35.08cm2 51.0 cm2 68.0 cm2重量（含油）17.5kg 17.5kg 25 kg 25 kg气源压力(Mpa) 0．4～0．8 0．4～0．8 0．4～0．8 0．4～0．8额定压力55 MPa 55 MPa 60 MPa 60 MPa油箱容量2．4L 2．4L 2．4L 2．4L。
气动锚杆钻机操作规程 (1)
气动锚杆钻机使用、维护制度一、操作前所有操作开关均处于“关闭”位置。
二、所有水、气管路确保清洁，使用前先排放气管内的积水，以免水汽冲刷钻机内零件表面油膜，损坏钻机，对使用前不排出气管内积水的发现一次处罚当班队干及操作人员各200元。
三、按标志牌所示连接水、气管路。
四、严禁在钻机下垫软的物质及木料等。
五、严禁用手触摸旋转的钻杆。
六、推进速度和推进力要适度，防止卡钻，损坏钻杆、钻头，发现野蛮操作硬顶硬抗的，发现一次处罚当班队干部及操作人员各200元。
七、当钻机突然卡钻时，将产生较大的反扭矩，操作者应小心操作，以防扭伤。
八、当支腿升降时，手不要按在气缸上，以防挤手。
九、油杯中要加足够的润滑油，无油时，不准开钻，如发现无油使用的，发现一次处罚当班队干及操作人员各200元。
十、打顶板锚孔时，钻杆要与顶板垂直（倾斜角度不得大于15度），如发现处罚当班队干及操作人员各200元。
十一、减速箱内每月加注适量的锂基润滑脂或32、46号机油，减速箱体温度不超过65℃，维护完后要做好记录，不记录视为没有维护，如发现没有维护的，发现一次处罚当班队干部及操作人员各200元。
十二、钻进过程中，水流不可中断，严禁干式打眼。
十三、操作者与锚杆（锚索）钻机要保持一个安全合适的距离，以防钎杆折断时发生意外。
十四、钻孔结束后，将钻机竖直放置于安全场所，免受炮崩、机轧、车碾等意外损伤，发现使用后钻机随意摆放的，发现一次处罚当班队干200元。
十五、当支腿升降不畅时，切忌用硬物敲击，以防发生事故，发现用硬物敲击的发现一次处罚当班队干及操作人员各100元。
十六、当支腿各缸筒磨损到显露玻璃纤维时，应禁止继续使用，以免发生爆裂事故。
十七、钻机损坏需要更换的，在地面领用修复的钻机放下井后，必须在一天内将损坏的钻机拉上地面维修，超时罚队干100/人.天。
十八、各中队领用的新的钻机在一年内损坏的，每维修一次需缴纳维修费300元，且需要更换的配件费用由钻机所属中队自行承担。
单体气动锚杆钻机使用操作细则及安全注意事项
单体气动锚杆钻机使用操作细则及安全注意事项单体气动锚杆钻机是一种广泛应用于矿山、隧道等工程施工中的工具。
使用时应注意以下操作细则及安全注意事项。
操作细则1.在使用前应检查钻机的各个部件是否齐全完好，如钻杆、钻头、气源接头、扳手等。
2.使用钻机前应确认钻机所处的地面平整、干净，装置被加固，并为其定位。
3.启动气源后，应由人员把气管垂直于钻机方向的方向，同时观察气管上的压力表，确保它的压力稳定在0.7-0.8MPa之间。
4.开始钻孔前，应将钻杆装好，先放入钻杆连接头，然后再加上几根要用的钻杆。
在确认所有钻杆都连接固定后，一个人持住扳手，另一个人开始钻孔。
5.在钻孔过程中，要注意观察钻杆、钻头状态，并根据岩层的情况及时更换合适的钻头。
6.钻孔完成后，要停止气源、拆除钻杆连接，并排除杆内空气。
7.钻杆长时间存放时，应进行清洗、养护，注意防锈。
安全注意事项1.使用钻机前应对机器进行熟悉，避免由于不了解操作规程而给自己和他人带来危险。
2.在使用钻机前，必须对其进行维护检查，特别是查验气源的稳定性，以确保安全。
在启动气源前，还要告知在周围工作的其他人员，需要大家注意安全。
3.在钻杆加工、安装、使用中，要特别注意操作细节，严禁空转着力钻，避免巨大的危险。
4.钻杆在使用前、使用中、使用后都要进行细致检查，发现问题及时更换，不能坚决断行不当，随意使用故障的钻机。
5.钻杆的使用应该加强保养，保持清洁、防锈，可以通过这样的方式延长其使用寿命。
以上操作细则及安全注意事项，是单体气动锚杆钻机使用时需要特别注意的内容，只有注意到这些细节，才能保证人员的安全，同时也能够提高工作效率。
气动锚杆锚索钻机操作规程
气动锚杆锚索钻机操作规程一、概述气动锚杆锚索钻机是一种用于地质探测、地基处理、隧道工程等领域的大型设备，具有钻孔效率高、安全可靠、操作简便等特点。
为保证使用安全和设备寿命，制定本规程。
二、适用范围适用于气动锚杆锚索钻机的操作人员。
三、操作须知1、在操作前应认真阅读气动锚杆锚索钻机使用说明书。
2、操作人员必须熟悉气动锚杆锚索钻机的性能参数、结构特点及各部份作用、操作方法。
3、操作人员必须穿鞋，长衣长裤等防护服，戴好安全帽，系好固定带。
4、操作人员应定期对气动锚杆锚索钻机进行维护，如清洁、润滑、紧固等操作。
5、在操作前应检查锚杆锚索钻机各部位是否牢固、功能是否正常、刀具是否锋利等方面，如发现问题应及时处理。
四、操作流程1、操作人员应站在安全位置，开启气动锚杆锚索钻机开关，启动机器。
2、根据需要调整旋转速度和进给速度，使其符合施工要求。
3、运用气动钻头在钻孔处定位，确定好中心位置。
4、使用钻头钻孔，避免过度用力，避免钻孔作不必要的爆炸声。
5、钻孔结束时，将钻头取出，并清理铁屑。
6、关闭气动锚杆锚索钻机开关，关掉机器。
五、安全注意事项1、使用气动锚杆锚索钻机前应检查各个部位是否完好无损，并在使用中随时注意检查。
2、在工作中不得将任何物品挂在机器上，以免影响正常运行。
3、操作人员在操作时，必须站在安全距离，以免因误操作伤害自己。
4、操作人员必须注意加温、清洁、润滑、紧固等维护操作，以保证气动锚杆锚索钻机的正常工作。
5、当发现机器出现异响、异味、异动等异常情况时，应立即停机检查，并按照维护操作方法进行处理。
六、维护规程1、气动锚杆锚索钻机在使用前应进行全面的检查，包括机器是否完好无损，各个连接部分是否紧固，各部分润滑是否良好，能否正常工作等。
2、对于机器中出现的任何异响、异味，应及时停机检查，并按照操作说明书进行维护。
3、在气动锚杆锚索钻机运转中，应注意定期对机器进行清洁、润滑和定期紧固操作，以保证机器的正常工作。
MQT气动锚杆钻机 使用说明书
Company name
Company slogan here
9
MQT气动锚杆钻机的使用
钻锚杆孔作业 ● 开眼位时， 转速不可过快，气腿推力要调小一些。当钻进孔眼30毫米左右时，方可逐步加快转速，加大推力，进入正 常钻孔作业。 ● 钻孔到位后，关闭气腿进气，调小出水量，减慢转速，使钻机靠自重平稳地带着钻杆回落。 ● 套钎钻孔时，长钻杆的钻头直径宜稍小于短钻杆所用的钻头直径。 搅拌和安装锚杆作业 ● 不允许使用弯曲不直的锚杆，即单独将锚杆插入锚杆孔应能转动自如，无卡紧状况。 ● 当人工用锚杆将锚固剂向锚杆孔内推入，并顶到位，装上搅拌套筒，开始用锚杆机搅拌和安装锚杆时，钻机的转速， 先以中速为宜。气腿推进时间应与锚固工艺规定的搅拌时间基本符合。因为这时锚固剂在孔壁与锚杆之间处于最佳充盈 状态，锚固效果好。 ● 搅拌时，要注意，切勿将气腿一下子顶到位，然而开足马达，旋转搅拌。因为这样作业，有些锚固剂会顺着锚杆的螺 旋形挤出锚固区域，影响锚固效果。 ● 配置了凸轮离合器的钻机，在初装锚杆螺母后，还具有靠人力扳操纵臂，扳紧锚杆螺母的功能。
| INFO@ | 400-086-0537 | LONG STREET 12345, CITY, COUNTRY
Company name
Company slogan here
6
MQT气动锚杆钻机使用条件
润滑 注油器 钻机进气口上，配装FY150型悬挂式铝壳注油器（注：本注油器为江阴龙凯机械有限公司生产， 用户不得随意更换其他厂家产品）。使用时，应调节出油量，把适量的雾状油粒卷入压气气流， 带到气马达的运转零件表面进行润滑。 注油器储油量为150毫升。加油时，以留有10%的容腔为 宜。注油器盛油后，要处于悬挂状态，咨询 四零零 零八六 零五三七 以免漏油。 润滑油料 环境温度在-15℃~10℃时，可用20号机械油。环境温度在10℃~35℃时，可用30号机械油。 气动马达中的滚动轴承，钻机传动箱的齿轮付和滚动轴承的润滑，使用2号合成钙基润滑脂。
