分布式光伏发电项目设计方案
分布式光伏发电设计方案
分布式光伏发电设计方案导言：随着社会的进步和环境保护意识的增强，光伏发电作为一种清洁、可再生的能源形式，正越来越受到重视。
分布式光伏发电系统因其灵活性、可扩展性和环保性而备受关注。
本文将介绍一种基于分布式光伏发电的设计方案，旨在提供可行的参考和建议。
一、设计目标1. 提供可靠稳定的电力供应：分布式光伏发电系统应能够满足用户日常电力需求，保证电力供应的可靠性和稳定性。
2. 降低能源消耗和环境污染：分布式光伏发电系统应能够最大限度地利用太阳能资源，减少对传统能源的依赖，降低二氧化碳排放。
3. 实现经济效益：分布式光伏发电系统应具备一定的投资回报能力，以实现经济效益。
二、设计方案1. 太阳能板选择：选择高效率、高稳定性的太阳能板，以提高能量转换效率。
同时考虑太阳能板的质量、品牌信誉和售后服务等因素。
2. 逆变器选择：选用高效的逆变器，以确保将太阳能转换为交流电的效率。
逆变器在设计中应考虑适应不同功率和电压要求的设备，以满足各种电器设备的使用需求。
3. 储能系统设计：为了解决光伏发电系统在夜间或天气不好时无法产生电力的问题，应设计合适的储能系统。
储能系统可以采用电池组、超级电容器或其他储能装置，以实现电力的有效储存和调配。
4. 并网连接设计：将分布式光伏发电系统与电网连接，以实现光伏发电和电网供电的无缝切换。
并网连接应采用可靠、安全的技术方案，确保系统的运行和供电的稳定性。
5. 监控与管理系统：为了保证分布式光伏发电系统的安全运行，应配置相应的监控与管理系统。
监控系统可以实时监测太阳能板和逆变器的运行情况，及时发现和处理异常状况，确保系统的稳定性和可靠性。
三、实施步骤1. 需求评估：根据用户的用电需求和地理环境等因素，评估分布式光伏发电系统的需求和规模。
2. 设计方案制定：根据需求评估结果，制定相应的分布式光伏发电系统设计方案，并考虑系统的成本和经济效益等因素。
3. 设备选择和采购：根据设计方案，选择合适的太阳能板、逆变器、储能设备和监控与管理系统等设备，并进行采购。
分布式光伏发电系统设计方案
分布式光伏发电系统设计方案随着能源环保意识的提高和光伏技术的不断发展，分布式光伏发电系统成为当今的热点话题。
本文将介绍一种分布式光伏发电系统的设计方案。
一、项目概述分布式光伏发电系统是指将光伏电池板分布在城市中的各个建筑物上，通过光伏组件将太阳能转换为电能，供给周围的建筑物使用，并将多余的电能通过电网逆向供给电网。
该系统能够有效利用建筑物的空间，减少能源浪费，降低能源消耗。
二、系统设计1.光伏组件选择选择高效率的光伏组件是一个关键步骤。
可以选择单晶硅、多晶硅、PERC等高效的光伏组件，并根据实际情况确定组件的类型和功率。
2.安装设计根据建筑物的结构和朝向进行安装设计。
首先，在建筑物的南面和屋顶上安装光伏组件，以最大限度地利用太阳能。
同时，还可以考虑在遮挡影响较小的其他方位上进行安装，以增加发电量。
3.逆变器选择逆变器是将光伏组件产生的直流电转换为交流电的关键设备。
根据系统的容量和实际需求选择逆变器的类型和功率。
同时需要考虑逆变器的质量和可维护性。
4.电网连接将发电系统与电网连接是实现分布式光伏发电的重要一环。
需要选择合适的电网连接设备，并确保系统与电网的安全连接，防止逆变器损坏或电网过载。
5.电能管理系统为了实现对光伏发电系统的监控和管理，需要设计电能管理系统。
该系统可以实时监测光伏发电系统的发电情况、功率输出以及电网连接状况等。
并通过网络传输数据，实现对系统的远程监控和控制。
三、经济效益分析1.发电收益2.节约能源成本通过光伏发电系统自发电，可以减少购买电能的成本，节约能源支出。
3.政府补贴政策根据国家和地方的政策，分布式光伏发电系统可能享受相关的补贴政策，进一步提高项目的经济效益。
四、环境效益分析1.减少二氧化碳排放通过分布式光伏发电系统的建设，可以减少使用传统能源带来的温室气体排放，减少对环境的影响。
2.节约资源3.增加清洁能源比例五、总结通过以上的设计方案，可以实现分布式光伏发电系统的建设，促进可再生能源的利用，减少对传统能源的依赖，同时也提高了电力供给的可靠性和可持续性。
分布式光伏发电项目设计方案
分布式光伏发电项目设计方案业主单位：建议单位：时间：一．项目设计概况1.发电系统方案本项目光伏发电系统采用屋顶分布式并网发电方案，并网光伏电站具有无污染、无辐射、无噪音、建设周期短、维护保养简单、不受资源分布地域的限制、能源质量高、稳定性好、维护简单、使用寿命长等诸多优点。
本项目光伏发电在工厂或屋顶上安装光伏发电不但能够减少企业的能源消耗，而且充分利用了屋顶的闲置资源，这样就起到了节能减排的作用。
而且企业用电自发自用，减少了电费支出，带来了经济效益。
本项目拟建设300KW低压并网光伏电站（按照自发自用余电上网原则计算），光伏组件将日光转换成直流电，通过逆变器变换成交流电，通过交流汇流箱接入到用户侧低压母线处，以满足业主用电为主，自发自用，余电经用户电表连接到电网。
有阳光时，光伏系统将所发出的电直接入用户电网，没有阳光时不发电，逆变器会停止工作，电力由电网提供，保障业主供电稳定。
当电网发生故障或由于检修临时停电时，光伏电站也会自动停机不发电；当电网恢复后，光伏电站会检测到电网的恢复，而自动恢复并网发电。
2.设计依据（1）委托方提供的用电负载数据及要求（2）项目所在地地理位置和现场环境状况本项目是建在广元市利州区，四周无任何遮挡物，东南朝向，适合建设光伏发电站。
（3）项目所在地太阳能资源和气候特征广元市利州区年平均气温16.1℃，七月份气温26.1℃，元月份气温4.9℃。
年降雨量800-1000毫米，日照数1300-1400小时，无霜期220-260天，四季分明，按有效光照1400小时，300kw光伏系统的年度发电量约432000度。
3.设计标准GB50797-2012《光伏发电站设计规范》IEC 62093《光伏系统中的系统平衡部件 -设计鉴定》IEC 60904-1《光伏器件第一部分 :光伏电流 -电压特性的测量》IEC 60904-2《光伏器件第二部分 :标准太阳电池的要求》DB37/T729-2007《光伏电站技术条件》SJ/T11127-1997《光伏（PV）发电系统过电保护－导则》CECS84-96《太阳光伏电源系统安装工程设计规范》CECS85-96《太阳光伏电源系统安装工程施工及验收技术规范》GB2297-89《太阳光伏能源系统术语》GB4064-1984《电气设备安全设计导则》GB3859.2-1993《半导体逆变器应用导则》GB/T14007-92《陆地用太阳电池组件总规范》GB/T14549-1993《电能质量公用电网谐波》GB/T15543-1995《电能质量三相电压允许不平衡度》GB/T18210-2000《晶体硅光伏方阵 I-V特性的现场测量》GB/T18479-2001《地面用光伏（PV）发电系统概述和导则》GB/T19939-2005《光伏系统并网技术要求》GB/T19964-2005《光伏发电站接入电力系统技术规定》GB/T20046-2006《光伏（PV）系统电网接口特性》GB/T20514-2006《光伏系统功率调节器效率测量程序》二．项目说明1.项目装机容量估算发电容量300KW。
分布式光伏发电项目设计方案
分布式光伏发电项目设计方案分布式光伏发电是指将光伏发电系统分散安装在建筑物表面或附近地区，通过多个小型发电系统组成的大规模发电系统。
相比于传统的集中式光伏发电系统，分布式光伏发电系统具有更多的优势，如灵活性高、自适应性强、维护方便等。
本文将针对分布式光伏发电项目的设计方案进行详细的介绍。
一、选择合适的建筑物或地区在进行分布式光伏发电项目的设计之前，首先需要选择合适的建筑物或地区。
一般来说，选择备受阳光照射的建筑物或地区，如工厂、写字楼、停车场等，能够最大程度地提高光伏电池组的发电效率。
二、进行光伏电池组的规划在选择好建筑物或地区之后，需要进行光伏电池组的规划。
规划的主要目标是确定光伏电池组的类型、数量和布局。
光伏电池组的类型可以选择单晶硅、多晶硅或薄膜太阳能电池组，根据实际情况选择最适合的类型。
数量的确定需要考虑到发电需求和实际安装条件，一般可以通过电量需求和建筑物或地区的大小来确定。
布局的设计需要考虑到光伏电池组的安装位置和朝向，以最大化光伏电池组的发电效果。
三、进行光伏逆变器的设计光伏逆变器是将太阳能光伏电池的直流电转换为交流电的设备，是分布式光伏发电系统中的重要组成部分。
在设计光伏逆变器时需要考虑到负荷需求、电压范围和逆变器的效率。
根据具体的项目需求，选择适合的光伏逆变器，并进行适当的布置和连接。
四、进行发电系统的接线和连接在确定好光伏电池组和逆变器之后，需要进行发电系统的接线和连接。
接线的设计需要遵循电气安全规范，并考虑到光伏电池组的串联和并联方式，以及逆变器的输入和输出电路连接。
连接的设计需要保证光伏电池组和逆变器之间的连接可靠性和安全性，同时也要确保发电系统与电网的连接可以实现。
五、进行保护措施的设计在进行分布式光伏发电项目的设计时，需要考虑到系统的安全性和稳定性，并进行相应的保护措施的设计。
包括对光伏电池组的过压、过流和逆变器的电压波动、短路等情况进行保护。
同时，还需要考虑到系统的稳定性，如对逆变器的温度和湿度进行监测和调节。

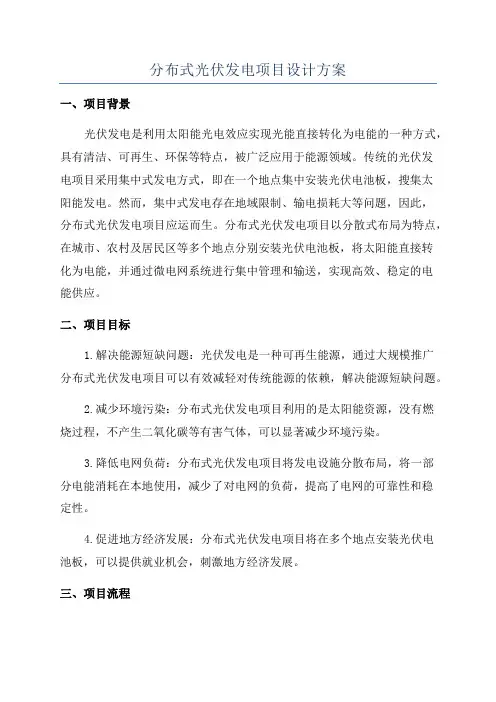

分布式光伏发电项目设计方案
分布式光伏发电项目设计方案一、项目背景光伏发电是利用太阳能光电效应实现光能直接转化为电能的一种方式，具有清洁、可再生、环保等特点，被广泛应用于能源领域。
传统的光伏发电项目采用集中式发电方式，即在一个地点集中安装光伏电池板，搜集太阳能发电。
然而，集中式发电存在地域限制、输电损耗大等问题，因此，分布式光伏发电项目应运而生。
分布式光伏发电项目以分散式布局为特点，在城市、农村及居民区等多个地点分别安装光伏电池板，将太阳能直接转化为电能，并通过微电网系统进行集中管理和输送，实现高效、稳定的电能供应。
二、项目目标1.解决能源短缺问题：光伏发电是一种可再生能源，通过大规模推广分布式光伏发电项目可以有效减轻对传统能源的依赖，解决能源短缺问题。
2.减少环境污染：分布式光伏发电项目利用的是太阳能资源，没有燃烧过程，不产生二氧化碳等有害气体，可以显著减少环境污染。
3.降低电网负荷：分布式光伏发电项目将发电设施分散布局，将一部分电能消耗在本地使用，减少了对电网的负荷，提高了电网的可靠性和稳定性。
4.促进地方经济发展：分布式光伏发电项目将在多个地点安装光伏电池板，可以提供就业机会，刺激地方经济发展。
三、项目流程1.地点选择：根据地方的气候条件、光照强度和土地利用情况等，选择合适的地点进行分布式光伏发电项目的建设。
2.设计光伏电池板布局：根据地点的具体情况，设计分布式安装方案，确定每个地点安装光伏电池板的数量和布局。
3.采购和安装光伏电池板：根据设计方案，采购光伏电池板和光伏发电系统设备，并安装在相应的地点上。
4.建设微电网系统：建设微电网系统，包括太阳能发电、电能储存装置和电网连接等设施，实现分布式光伏发电项目的集中管理和输送。
5.运营和维护：项目建设完成后，进行项目的运营和维护工作，包括发电设备的日常运行监控、故障排除和维修保养等。
6.监测和评估：对项目的发电量、能源效率和环境效益等进行监测和评估，根据评估结果进行优化和改进。
分布式光伏发电项目设计方案
分布式光伏发电项目设计方案第一节并网设计技术方案一、光伏发电系统设计1.本光伏并网发电项目推荐采用分块发电、集中并网方案，最终实现将整个光伏并网发电系统接入高压交流电网进行并网发电。
2.每个光伏并网发电单元的电池组件采用串并联的方式组成多个光伏电池阵列，光伏电池阵列所发的直流电能输入光伏方阵防雷汇流箱后接入直流配电柜，然后经光伏并网逆变器和交流防雷配电柜并入0.27KV、最终升压至10KV配电装置。
3.光伏发电系统原理构成系统的基本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、270V的交流电，经交流配电箱与用户侧并网，向负载供电，或者经过升压变电，接入电网。
本项目并网接入系统方案采用10KV高压并网。
图3-1 光伏电站系统原理示意图本工程光伏发电系统主要由光伏电池板（组件）、逆变器及并网系统（配电升压系统）三大部分组成。
二、电站直流逆变系统设计1.为了更好地防雷和方便维护，可先将太阳电池子阵列单元通过直流防雷配电汇流箱后，再接入配电房的直流配电柜。
光伏电站各区域的配置如表3-3所示：表3-5各区设备配置表2.系统电气接线图图光伏电站1MWp单元电气构成图3.电缆敷设方案1）电缆敷设：（1）电池组串与汇流箱的连接电缆，垂直方向沿电池组件安装支架敷设，水平方向大棚预留通道电缆沟敷设至就近配电室内。
（2）除火灾排烟风机、消防水泵等消防设施所需电缆采用耐火电缆外，其余均采用阻燃、凯装电缆。
2）电缆防火及阻燃措施：（1）在电缆主要通道上设置防火延燃分隔措施，设置耐火隔板、阻火包等。
（2）墙洞、盘柜箱底部开孔处、电缆管两端、电缆沟进入建筑物入口处等采用防火封堵。
（3）电缆防紫外线照射措施：本工程所有室外电缆敷设，将沿光伏电池板下、埋管、电缆槽盒或沿电缆勾敷设，以避免太阳直射，提高电缆使用寿命。
三、防雷接地设计1.直击雷防护（1）光伏电池方阵区域直击雷防护：根据项目场地的地形特征和地质特点，在光伏阵列区域不单独设置避雷针，仅在光伏发电组件支架顶部安装短小的避雷针进行直击雷防护。
分布式光伏项目典型设计方案
分布式光伏项目典型设计方案1.项目背景与目标2.1选址与安装首先，需要选择合适的地点进行光伏电池板的安装。
一般来说，屋顶是最常见的光伏电池板安装位置，但也可以考虑利用空地、围墙等空间进行安装。
选址时需要考虑方向、倾角和阴影等因素，以确保光伏电池板能够最大程度地接收到阳光。
然后，进行光伏电池板的安装。
安装时需要确保光伏电池板牢固稳定，同时要考虑光伏电池板与建筑物之间的间隙，以保证空气流通和散热。
2.2组件选择组件选择是光伏项目设计的重要环节。
需要选择高效、可靠的光伏组件，以提高发电效率和设备寿命。
一般来说，多晶硅光伏组件是较为常见的选择，具有较高的转换效率和可靠性。
2.3逆变器与储能系统逆变器是将直流电转换为交流电的关键设备，同时还能对电压和频率进行调节。
在分布式光伏项目中，逆变器的选择需要考虑其功率、远程监控和故障报警等功能。
储能系统的选择取决于实际需求和项目规模。
对于较大规模的项目，可考虑使用电池储能或水泵储能等技术，以便在夜间或低光照条件下继续供电。
2.4并网与自发用电光伏发电项目既可以与电网并网，也可以实现自发用电。
并网时，需要考虑与电网的连接及电网的稳定性。
自发用电时，需要根据实际用电需求进行设计，合理安排发电设备容量和储能系统容量。
2.5监测与维护光伏项目的监测和维护对于项目的长期运行和发展至关重要。
通过安装监测设备，可以实时监控发电效率、设备故障和能源消耗等指标，及时发现和解决问题。
同时，定期维护光伏设备，清洁电池板表面，检查设备连接等，以延长设备寿命和提高发电效率。
3.项目效益分布式光伏项目带来的效益主要包括能源的经济和环境效益。
通过光伏发电，可以减少使用传统能源的需求，从而降低能源成本。
同时，光伏发电是一种清洁能源，减少了对化石燃料的依赖，降低了温室气体排放，对环境保护具有重要意义。
总结：分布式光伏项目是一种重要的能源利用方式，通过合理的设计和选择，可以提高太阳能的利用率，并实现能源可持续发展的目标。
分布式光伏发电项目设计方案
分布式光伏发电项目设计方案一、项目背景与目标随着能源需求的快速增长和环境保护意识的提高，分布式光伏发电项目逐渐成为一种可持续发展的能源解决方案。
该项目旨在利用光能资源，在分布式网络中建立光伏发电系统，提供可靠、安全、可持续的清洁能源。
二、项目规模与投资1.项目规模：根据所选地区的日照条件和能源需求，确定光伏发电项目的容量。
初步规划为XX兆瓦（MW）。
2.投资估算：考虑到光伏发电设备和系统的投资、土地租赁、电网接入等费用，初步估算该项目的总投资为X万元。
三、项目位置与选址1.地理条件：选择具有充足光照资源、适宜光伏发电的地区作为项目选址。
2.土地选择：确定用地面积，并选取空旷、平整、无遮挡物的土地，以确保光伏板的发电效果。
四、光伏发电系统设计1.组件选择：根据项目规模，选择高效、可靠的光伏组件。
考虑到成本、性能和可靠性方面，推荐使用XX品牌的光伏组件。
2.逆变器：选择高效、稳定的逆变器，将光伏组件转化为交流电。
3.接线与配电：设计合理的电缆和配电系统，确保光伏发电系统的安全运行。
4.电力储存：考虑光伏发电系统的不稳定性和电网接入条件，建议配备电池储能系统，以存储和平衡电能。
五、项目运营与管理1.电网接入：与当地电网公司进行合作，与电网相连接，将发电的电能注入电网。
2.维护与保养：建立定期检查和维护计划，确保光伏组件和系统设备的正常运行。
3.数据监测与分析：安装监测设备，实时监测光伏发电系统的发电情况和功率输出，并进行数据分析，以便优化项目运行。
4.政策支持：了解并享受国家和地方的政府支持措施，如电价补贴和税收优惠，以提高项目的经济效益。
六、环境和社会效益1.环保效益：光伏发电项目对减少能源消耗、减少温室气体排放具有显著的环境效益，有助于改善空气质量和减缓气候变化。
2.就业机会：项目建设和运营阶段将创造大量就业机会，促进当地经济发展和社会稳定。
3.健康与安全：在项目设计和运营过程中，注重环境保护和职业健康安全，确保项目的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扬州市水晶城别墅光伏发电项目
技术方案
江苏xx电力有限公司
二零一六年十二月
一、项目简介
1、建设地点
水晶城别墅光伏发电项目位于江苏省扬州市兴城西路与博物馆路交接处，区位条件优越。
周围无高大建筑，遮挡阳光。
道路四通八达，交通便捷。
2、建设内容和建设规模
（1）主要建设内容：水晶城陈松明家光伏发电项目，斜坡屋面、平顶屋面、景观平台三大部分。
（2）建设规模：
扬州市水晶城别墅光伏发电项目，可利用别墅主体的三个部分，分别为斜坡屋面、平顶屋面、景观平台。
建设总规模12320W。
水晶城别墅区俯瞰图
施工现场图
二、气候概况及光照资源
1、气候概况
2016年，全市年平均气温分别为扬州城区15.8摄氏度、江都区15.5摄氏度、宝应县15.5摄氏度、高邮市15.6摄氏度、仪征市16.0摄氏度，与常年相比，偏高0.3～0.8摄氏度。
各月平均气温比常年同期偏高的月份有1月、4月、5月、6月、7月、8月和10月，偏低的月份有2月、11月、12月，基本持平的月份有3月和9月。
[7]
全市年极端最高气温38.2摄氏度（7月29日，扬州城区）、极端最低气温零下7.2摄氏度（1月23日，宝应县），全年35摄氏度及以上的高温日数为11天（宝应县）～18天（江都区）。
扬州城区35摄氏度及以上高温日数为16天，初霜期比常年迟17天（常年为11月7日），终霜期比常年早18天（常年为3月31日）
2、光照资源
太阳能资源的分布与各地的纬度、海拔高度、自然地理状况和气候条件有关。
我国属太阳能资源丰富的国家之一，全国总面积2/3 以上地区年日照时数大于2000h，根据中国气象局风能太阳能评估中心推荐的国内太阳能资源地区分类办法。
全国太阳能资源丰富程度等级分布图
根据NASA数据查询得知：
扬州市地表太阳辐射量：(kWh/m2/day)
时间一
月
二
月
三
月
四
月
五
月
六
月
七
月
八
月
九
月
十
月
十
一
月
十
二
月
平均
22年平均 3.0 3.3 3.5 4.6 5.1 5.4 5.6 4.3 4.0 3.6 3.0 2.7 4.0
NASA数据查询结果：扬州市地区平均日照小时数为4.0h，年平均日照小时数为1440.0h，年平均太阳辐射量为5397MJ/m2，属江苏省光伏资源量较丰富的地区之一，且适合光伏电站项目建设。
三、屋顶太阳能发电系统设计
1.屋顶平面情况
斜坡屋面：扬州市水晶城别墅斜坡屋顶除去不可用面积，设计3630W光伏装机总量，占地约为30平方米。
平顶屋面：扬州市水晶城别墅平顶屋面出去不可用面积，设计4200W光伏装机总量，占地约为35平方米。
景观平台：扬州市水晶城别墅平顶屋面出去不可用面积，设计4480W光伏装机总量，占地约为35平方米。
2.光伏系统设计
斜坡屋面
屋顶斜坡光伏组件排布图
平顶屋面
平顶屋面光伏组件排布图景观平台
景观平台光伏组件排布图
四、分布式光伏系统结构
太阳能光伏发电系统是利用光伏组件半导体材料的“光伏”效应，将太阳光的辐射直接转换为电能的一种新型发电系统。
它的规模可大可小，在发电过程中不会排放污染物质，具有安装方便，没有噪音，整个寿命期间几乎无需维护等优点。
家用并网型分布式光伏系统太阳能光伏组件、并网型逆变器和交流配电柜等，整体框架如图1所示。
图1 太阳能光伏发电并网系统
本方案主要适用于自发自用/余量上网（接入用户电网）的家用光伏电站系统，见图。
首先需要在家庭户内配电箱内安装一台微型式断路器和一台具有双向计量功能的智能电能表。
通过该空气开关控制接入电网，增加一个明显的开断点，满足自动断开、闭锁功能，低电压失电要求，符合电网安全运行要求；双向计量功能的智能电能表精度不低于2.0级，作为计量关口。
其次，需要在并网交流配电箱内安装一台精度不低于2.0级的计量多功能表，作为校核电能表，电能表电流电压回路接线接入低压侧尽量回路。
电气主接线图
五、项目设备/工程清单表
六、节能减排分析
装机容量：12320W
约年发电量为： 17740度
节约能源：
⑴.按一度电能平均消耗334克标煤（按全国6000kW及以上机组发电标准
煤耗计算），相当于每年节省标煤约5.9吨。
⑵.每燃烧一吨标煤排放二氧化碳约2.6吨，减少排放二氧化碳约15.34吨。
⑵.每燃烧一吨标煤排放二氧化硫约24公斤，氮氧化物约7公斤计算，
减少排放二氧化硫约0.141吨，氮氧化物约0.041吨，此外，还减少大量粉尘和烟尘排放。
(4).每燃烧一吨标煤排放260公斤煤渣计算，减少排放煤渣1.534吨。
七、建设交付后期工作
1、扬州市水晶城别墅光伏工程建设完成，将会对设备的维护保养，发电原理进行交流指导。
2、通过用户终端APP系统，实时监控发电量。
11。
