数字信号处理时域频域表示

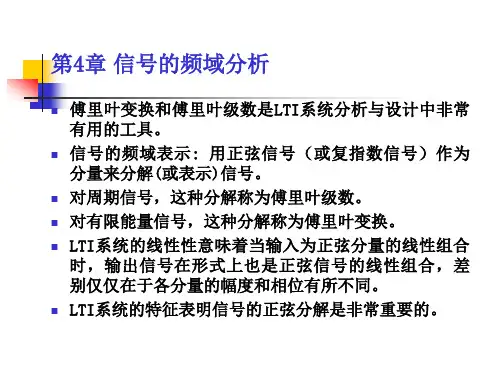

数字信号处理信号的频率分析
x(t ) a0 ( ak cos 2 kF0 t bk sin 2 kF0 t ) a0 c0 ak 2 ck cos k
k 1
bk 2 ck sin k
实周期信号傅里叶级数展开的三种等价形式。
2
周期信号的功率谱密度
平均功率
1 Px Tp
j 2 kF0t *
S xx ( F ) X ( F )
是被积函数，代表了信号能量随着频率变化的分布情况, 被称为信号
x(t )的能量密度谱。实信号的能量谱密度是偶对称的。
例4.1.2 确定矩形脉冲信号的傅里叶变换和能量 A, t / 2 谱密度。 x(t )
0, t / 2
X ( )
x(t )e jt dt
4 非周期信号的能量谱密度
设信号 x(t )是具有傅里叶变换 X ( F )的能量有限信号。 能量定义:
Ex
X * ( F )e j 2 Ft dF x(t ) dt x (t )x (t ) dt x(t )dt
其中{ck }是级数表达式中的系数。
综合方程:
x(n) ck e j 2 kn / N
k 0
N 1
分析方程:
ck
1 N
x(n)e
n 0
N 1

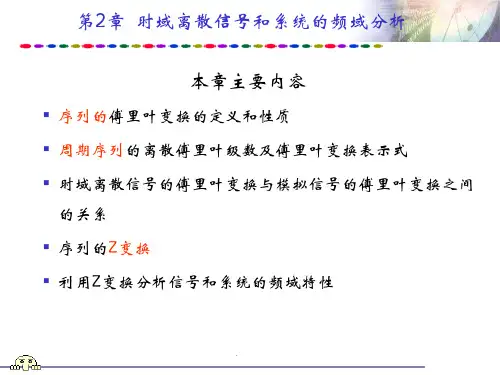

数字信号处理：时域离散信号和系统的频域分析
2. 线性
设： 则：
FXFXTF1XT1([T(1e[ae(a[jexjax1j)1x()(1n)n()n)FF)TFTbb[Tx[bxx2x[1x2(1x((2n(1nn(n()n))n])]])]),],]XX,aaX2X2aX((2eX1e1((j(e1eje(j)je)j)j))F)FbTFbTX[bTX[xX2x[22(x2(2(e(2en(n(jej)n)]j)])),,]),
1 2
[x(n)
x(n)]
xo
(n)
1 2
[x(n)
x(n)]
将上FT面[x两xe(on式()n]分=) 1别/21进2[X[行x(e(FjnωT))，+X得x*(到(ejωn)])=] Re[X(ejω)]=XR(ejω)
FT[xo(n)]=1/2[X(ejω)-X*(ejω)]=jIm[X(ejω)]=jXI(ejω)
xxr (rxn(nr)XX(e)ne(()eejejjjnnj))n
n nn
FFXXTT(e[(e[xexjrjr()()nn))]]F12T[nX[nx(er(jxnxr))(r]n(n)Xe)
o (XeXojo((e)ejj)F)TF[FTjTx[i[j(xjnix()in]()n])]jnjnjnxxrXXir(x(noonr(()()eeenjj)ejj))njXnFXFTooT(([ee[jjjjxxi))i((nn)12)]F][TX[(jejnjxnji()nx)xr]X(r
2.2 序列的傅里叶变换的定义和性质
实因果序列h(n)与其共轭对称部分he(n)和共轭反对称部分 ho(n)的关系
h(n) = he(n) + ho(n) he(n)=1/2[h(n) + h(-n)] ho(n)=1/2[h(n) - h(-n)] 因为h(n)是实因果序列，he(n)和ho(n)可以用h(n)表示为：
时域和频域的例子

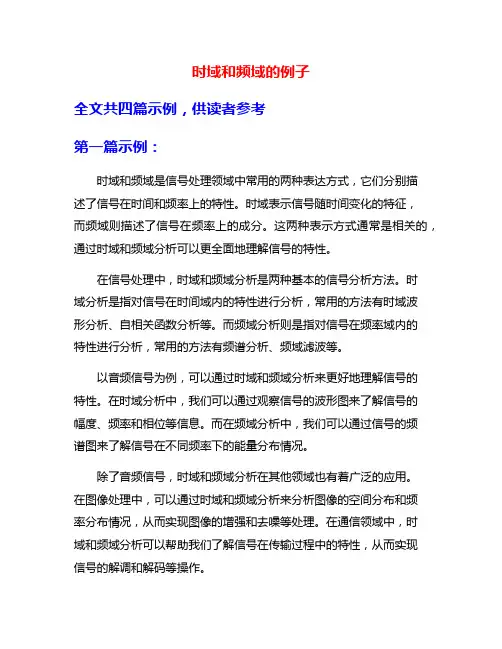

时域和频域的例子全文共四篇示例，供读者参考第一篇示例：时域和频域是信号处理领域中常用的两种表达方式，它们分别描述了信号在时间和频率上的特性。
时域表示信号随时间变化的特征，而频域则描述了信号在频率上的成分。
这两种表示方式通常是相关的，通过时域和频域分析可以更全面地理解信号的特性。
在信号处理中，时域和频域分析是两种基本的信号分析方法。
时域分析是指对信号在时间域内的特性进行分析，常用的方法有时域波形分析、自相关函数分析等。
而频域分析则是指对信号在频率域内的特性进行分析，常用的方法有频谱分析、频域滤波等。
以音频信号为例，可以通过时域和频域分析来更好地理解信号的特性。
在时域分析中，我们可以通过观察信号的波形图来了解信号的幅度、频率和相位等信息。
而在频域分析中，我们可以通过信号的频谱图来了解信号在不同频率下的能量分布情况。
除了音频信号，时域和频域分析在其他领域也有着广泛的应用。
在图像处理中，可以通过时域和频域分析来分析图像的空间分布和频率分布情况，从而实现图像的增强和去噪等处理。
在通信领域中，时域和频域分析可以帮助我们了解信号在传输过程中的特性，从而实现信号的解调和解码等操作。
时域和频域是信号处理中常用的两种表达方式，通过对信号的时域和频域分析可以更全面地了解信号的特性。
在实际应用中，时域和频域分析常常是相辅相成的，通过综合利用时域和频域信息可以更好地实现信号处理的目的。
希望本文能够为读者提供一些关于时域和频域分析的基础知识，进一步拓展读者对信号处理的认识。
【字数超过限制，文章过长请自行裁剪】。
第二篇示例：时域和频域是数字信号处理中非常重要的概念。
时域描述了信号随时间变化的特性，而频域则描述了信号在频率域中的特性。
在实际应用中，时域和频域的分析可以帮助我们理解信号的性质和特征，进而对信号进行处理和分析。
为了更好地理解时域和频域的概念，我们可以通过一个简单的例子来进行说明。
假设我们有一个正弦波信号，其表达式为：\[x(t) = A\sin(2\pi f t +\phi)\]\(A\)为振幅，\(f\)为频率，\(\phi\)为相位，\(t\)为时间。
数字信号处理中的时域与频域分析
数字信号处理中的时域与频域分析数字信号处理（Digital Signal Processing，简称DSP）是一门研究如何对数字信号进行处理和分析的学科。
在DSP中，时域分析和频域分析是两个重要的方法。
时域分析主要关注信号的时间特性，而频域分析则关注信号的频率特性。
本文将从理论和应用的角度，探讨时域与频域分析在数字信号处理中的重要性和应用。
一、时域分析时域分析是对信号在时间上的变化进行分析。
通过时域分析，我们可以了解信号的振幅、相位、周期以及波形等特性。
其中，最常用的时域分析方法是时域图和自相关函数。
时域图是将信号的振幅随时间的变化进行绘制的图形。
通过观察时域图，我们可以直观地了解信号的周期性、稳定性以及噪声等特性。
例如，在音频信号处理中，通过时域图我们可以判断一段音频信号是否存在杂音或者变调现象。
自相关函数是用来描述信号与其自身在不同时间点的相关性的函数。
通过自相关函数，我们可以了解信号的周期性和相关性。
在通信系统中，自相关函数常常用来估计信道的冲激响应，从而实现信号的均衡和去除多径干扰。
二、频域分析频域分析是将信号从时域转换到频域进行分析。
通过频域分析，我们可以了解信号的频率成分、频率分布以及频谱特性等。
其中，最常用的频域分析方法是傅里叶变换和功率谱密度。
傅里叶变换是将信号从时域转换到频域的数学工具。
通过傅里叶变换，我们可以将信号分解为不同频率成分的叠加。
这对于分析信号的频率特性非常有用。
例如，在音频信号处理中，我们可以通过傅里叶变换将音频信号分解为不同频率的音调，从而实现音频合成和音频特效处理。
功率谱密度是描述信号在不同频率上的功率分布的函数。
通过功率谱密度，我们可以了解信号的频率分布和频谱特性。
在通信系统中，功率谱密度常常用来估计信道的带宽和信号的功率。
同时，功率谱密度还可以用于噪声的分析和滤波器的设计。
三、时域与频域分析的应用时域与频域分析在数字信号处理中有着广泛的应用。
以下是一些常见的应用领域：1. 音频信号处理：时域与频域分析在音频信号处理中起着重要的作用。

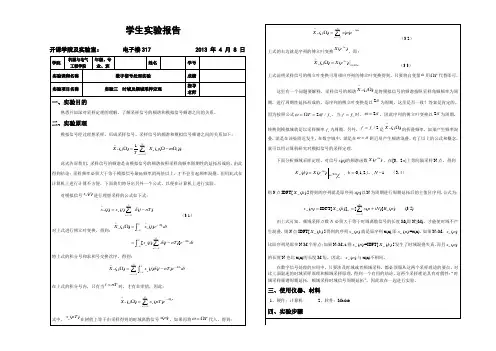

数字信号处理实验三时域及频域采样定理
Xk1=fft(x1,length(n1)); %采样序列x1(n)的FFT变换
Xk2=fft(x2,length(n2)); %采样序列x2(n)的FFT变换
Xk3=fft(x3,length(n3)); %采样序列x3(n)的FFT变换
k1=0:length(Xk1)-1;
fk1=k1/Tp; %x1(n)的频谱的横坐标的取值
这里给定采样频率如下： ，300Hz，200Hz。分别用这些采样频率形成时域离散信号，按顺序分别用 、 、 表示。选择观测时间 。
3.计算 的傅立叶变换 ：
（3.6）
式中， ，分别对应三种采样频率的情况 。采样点数用下式计算：
（3.7）
（3.6）式中， 是连续变量。为用计算机进行数值计算，改用下式计算：
下面分析频域采样定理。对信号x(n)的频谱函数 ，在[0，2π]上等间隔采样N点，得到
（3.4）
则N点IDFT[ ]得到的序列就是原序列x(n)以N为周期进行周期延拓后的主值区序列，公式为：
(3.5)
由上式可知，频域采样点数N必须大于等于时域离散信号的长度M(即N≥M)，才能使时域不产生混叠，则N点IDFT[ ]得到的序列 就是原序列x(n),即 =x(n)。如果N>M， 比原序列尾部多N-M个零点；如果N<M，z则 =IDFT[ ]发生了时域混叠失真，而且 的长度N也比x(n)的长度M短，因此。 与x(n)不相同。

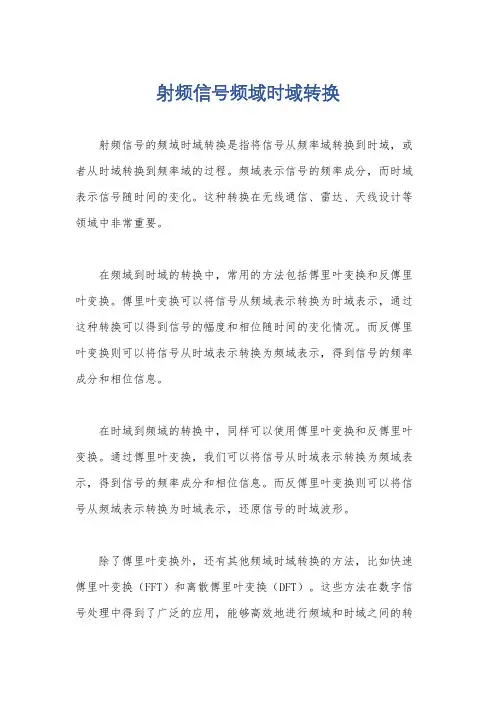

射频信号频域时域转换
射频信号频域时域转换
射频信号的频域时域转换是指将信号从频率域转换到时域，或者从时域转换到频率域的过程。
频域表示信号的频率成分，而时域表示信号随时间的变化。
这种转换在无线通信、雷达、天线设计等领域中非常重要。
在频域到时域的转换中，常用的方法包括傅里叶变换和反傅里叶变换。
傅里叶变换可以将信号从频域表示转换为时域表示，通过这种转换可以得到信号的幅度和相位随时间的变化情况。
而反傅里叶变换则可以将信号从时域表示转换为频域表示，得到信号的频率成分和相位信息。
在时域到频域的转换中，同样可以使用傅里叶变换和反傅里叶变换。
通过傅里叶变换，我们可以将信号从时域表示转换为频域表示，得到信号的频率成分和相位信息。
而反傅里叶变换则可以将信号从频域表示转换为时域表示，还原信号的时域波形。
除了傅里叶变换外，还有其他频域时域转换的方法，比如快速傅里叶变换（FFT）和离散傅里叶变换（DFT）。
这些方法在数字信号处理中得到了广泛的应用，能够高效地进行频域和时域之间的转
换。
总的来说，频域时域转换是信号处理中的重要环节，能够帮助我们理解信号的频率特性和时域波形，对于分析和处理射频信号具有重要意义。
通过合适的转换方法，我们可以更好地理解和利用射频信号的特性，从而应用到无线通信、雷达、医学成像等众多领域中。
数字信号处理时域信号与频域分析
数字信号处理时域信号与频域分析数字信号处理（Digital Signal Processing，简称DSP）是指对连续时间信号进行采样和量化后，利用数字技术进行处理和分析的过程。
在数字信号处理中，时域信号与频域分析是两个重要的概念和方法。
时域信号是指信号在时间上的变化情况，常用的表示方法是信号的波形图。
时域信号的分析可以得到信号的幅度、频率、相位等信息。
频域分析则是将时域信号转换为频域信号，常用的方法有傅里叶变换、快速傅里叶变换等。
傅里叶变换是将一个时域信号转换为频域信号的方法之一。
通过傅里叶变换，我们可以将信号的频域特性直观地表示出来，从而更好地理解信号的频谱分布。
傅里叶变换可以将时域信号分解为一系列的正弦和余弦函数，并得到每个频率分量的振幅和相位信息。
快速傅里叶变换是一种高效的傅里叶变换算法，它可以在较短的时间内计算出信号的频域特性，并广泛应用于数字信号处理领域。
快速傅里叶变换通过利用信号的周期性和对称性，通过递归的方式将计算量降低到了较小的程度，从而提高了计算效率。
频域分析可以帮助我们了解信号的频谱特性、频率成分以及不同频率成分之间的相互关系。
通过频域分析，我们可以对信号进行滤波、降噪、频率检测等处理操作。
同时，频域分析也可以用于信号的压缩和编码。
在实际应用中，时域信号与频域分析常常相辅相成。
通过时域分析，我们可以观察信号的波形、脉冲特性等，并确定信号的基本特征。
而频域分析则可以进一步研究信号的频率分量、频段分布等，对信号进行更深入的理解。
总结起来，数字信号处理的时域信号与频域分析是不可分割的两个方面。
时域分析能够提供信号的时间特性和波形信息，而频域分析则可以揭示信号的频谱特性和频率成分。
通过综合应用时域信号与频域分析的方法，可以对数字信号进行更全面、准确的处理和分析，为各类应用提供支持与依据。
这些方法和技术在音频处理、图像处理、语音识别等领域得到了广泛的应用和发展，为我们的生活和工作带来了诸多便利与创新。
时域分析与频域分析方法
时域分析与频域分析方法时域分析和频域分析是信号处理中常用的两种方法。
它们可以帮助我们理解信号的特性、提取信号的频谱信息以及设计滤波器等。
本文将介绍时域分析和频域分析的基本原理和方法，并比较它们的优缺点。
一、时域分析方法时域分析是指在时间域内对信号进行分析和处理。
它研究的是信号在时间轴上的变化情况，通常用波形图表示。
时域分析的基本原理是根据信号的采样值进行计算，包括幅度、相位等信息。
时域分析方法常用的有以下几种：1. 时域波形分析：通过观察信号在时间轴上的波形变化，可以获得信号的幅度、周期、频率等信息。
时域波形分析适用于周期性信号和非周期性信号的观测和分析。
2. 自相关函数分析：自相关函数描述了信号与自身在不同时间延迟下的相似度。
通过计算自相关函数，可以获得信号的周期性、相关性等信息。
自相关函数分析通常用于检测信号的周期性或寻找信号中的重复模式。
3. 幅度谱密度分析：幅度谱密度是描述信号能量分布的函数。
通过对信号进行傅里叶变换，可以得到信号的频谱信息。
幅度谱密度分析可以用于选取合适的滤波器、检测信号中的频率成分等。
二、频域分析方法频域分析是指将信号从时间域转换到频率域进行分析和处理。
频域分析研究的是信号的频率特性，通常用频谱图表示。
频域分析的基本原理是将信号分解为不同频率的成分，通过分析每个频率成分的幅度、相位等信息来研究信号的特性。
频域分析方法常用的有以下几种：1. 傅里叶变换：傅里叶变换是频域分析的基础。
它可以将信号从时域转换到频域，得到信号的频谱信息。
傅里叶变换可以将任意连续或离散的信号表达为一系列正弦曲线的和，从而揭示信号的频率成分。
2. 快速傅里叶变换：快速傅里叶变换（FFT）是一种高效的计算傅里叶变换的方法，可以加快信号的频域分析速度。
FFT广泛应用于数字信号处理、图像处理等领域。
3. 频谱分析：通过对信号进行傅里叶变换或快速傅里叶变换，可以获得信号的频谱信息。
频谱分析可以帮助我们了解信号的频率成分分布、频率特性等，并用于设计滤波器、检测信号的谐波等。
