桂林电子科技大学单片机试卷
单片机原理及应用测试题+参考答案
单片机原理及应用测试题+参考答案一、单选题（共100题，每题1分，共100分）1、在共阳极数码管显示字符9的显示码是（）A、0x7dB、0x06C、0x8fD、0x90正确答案：D2、51式单片机第（）引脚为+5V电源引脚A、31B、9C、10D、40正确答案：D3、采用中断技术不能实现哪些功能（）A、同时进行两个程序B、分时操作C、故障处理D、实时处理正确答案：A4、计算机组成（）A、CPU、内存I/0口B、CPU、键盘、显示器C、主机、外设备D、以上都是正确答案：B5、设异步传输时的波特率4800bps，若每个字符对应一位起始位，七位有效数据位，一位偶校验位，大位停止位，则每秒钟传输的最大字符数是（）A、240B、4800C、480D、2400正确答案：C6、定时器计数器T0有（）种工作方式A、2B、5C、3D、4正确答案：D7、若LED数码管显示字符“8”的字模是0X7f，则可以断定该数码管是（）A、共阳极数码管B、共阴极数码管C、动态显示原理D、静态显示原理正确答案：B8、3X3矩阵键盘和单片机直接连接时，需要（）个I/0A、8B、9C、6D、4正确答案：C9、89C51单片机方式0的波特率为（）A、不变B、可变C、随机D、自定义正确答案：A10、十进制126数其对应的十六进制数可表示为（）。
A、FEB、7EC、8FD、8E正确答案：B11、当INT0中断时，IE寄存器地址为（）A、0X81B、0X91C、0X84D、0X85正确答案：A12、在中断响应不受阻的情况下，CPU对外部中断请求做出响应所需的最短时间为（）机器周期。
A、1个B、2个C、3个D、8个正确答案：C13、减小频率，减小占空比，可能会出现蜂鸣器（）A、音调音量都减小B、音调减小，音量增大C、音调增大，音量减小D、音调音量都增大正确答案：A14、51单片机定时器工作方式0是指（）A、8位自动重装B、16位C、13位D、8位正确答案：C15、在每次传输完后TI置1后应进行的操作是（）A、RI=0B、TI=2C、RI=1D、TI=0正确答案：D16、8051单片机（）口是一个8位漏极型开路型双向I/O端口。

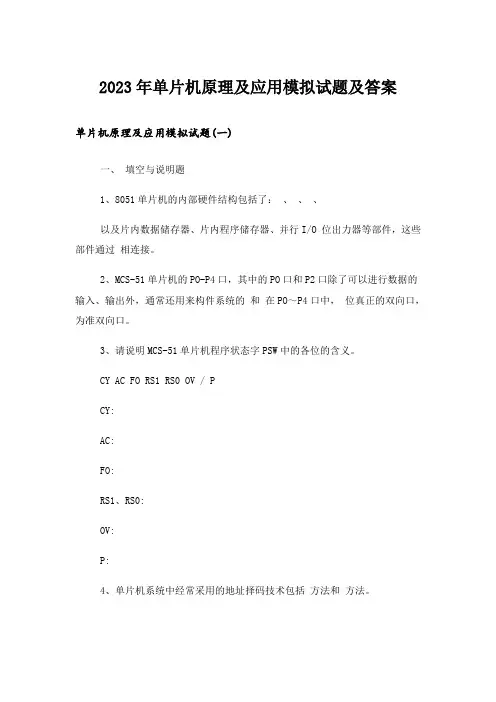

2023年大学_单片机原理及应用模拟试题及答案
2023年单片机原理及应用模拟试题及答案单片机原理及应用模拟试题(一)一、填空与说明题1、8051单片机的内部硬件结构包括了：、、、以及片内数据储存器、片内程序储存器、并行I/O 位出力器等部件，这些部件通过相连接。
2、MCS-51单片机的PO-P4口，其中的PO口和P2口除了可以进行数据的输入、输出外，通常还用来构件系统的和在PO～P4口中，位真正的双向口，为准双向口。
3、请说明MCS-51单片机程序状态字PSW中的各位的含义。
CY AC FO RS1 RS0 OV / PCY:AC:FO:RS1、RS0:OV:P:4、单片机系统中经常采用的地址择码技术包括方法和方法。
5、INTEL8279是一种专用于和芯片。
当8279的引脚AO为“1”时，CPU 对8279写入的数据为，读出的.数据为。
6、MCS-96单片机的最大寻址空间是，该空间的地址范围为，系统上电及复位的程序入口地址为。
二、简答题(12分)1、 MCS-51系列单片机具有几个中断源?分别是如何定义的?其中哪些中断源可以被定义为高优先级中断?如何定义?2、各中断源对应的中断服务程序的入口地址是否能任意设定?3、如果想将中断程序设置在程序储存区的任意区域，在程序中应该作何种设置?请举例加以说明。
三、参数计算题(12分)已知亿MCS-51单片机系统是拥10MHZ的外部晶体振荡器，请问：1、该片机系统的状态周期与机器周期各为多少?2、该单片机的定时器O(TO)工作在方式2时，TO的最大定时时间为多少?3、当单片机的定时器O(TO)工作在方式2时，要求每记满250us便生产一次定时器溢出，请问，TO中需要预置的初始值应为多少?四、改错题(10分)请判断MCS-51单片机的下列各条指令的书写格式是否有错误，如有请说明错误原因。
1、CLR A2、MUL R0,R13、MOV DPTR,1050H4、 MOV A,@R75、 ADD 30H,20H6、 MOV R1,C7、 JMP @RO+DPTR8、 MOV A,#3000H9、 MOVC @A+DPTR,A10、 MOVX A,@A+DPTR五、程序分析题(8分)设在MCS-51单片机片内RAM中，(20H)=40H,(40H)=22H,(22H)=10H,P1=0CFH,当下列程序执行完毕后，各单元的内容分别为多少?请填入给定的各个寄存器及片内单元中。

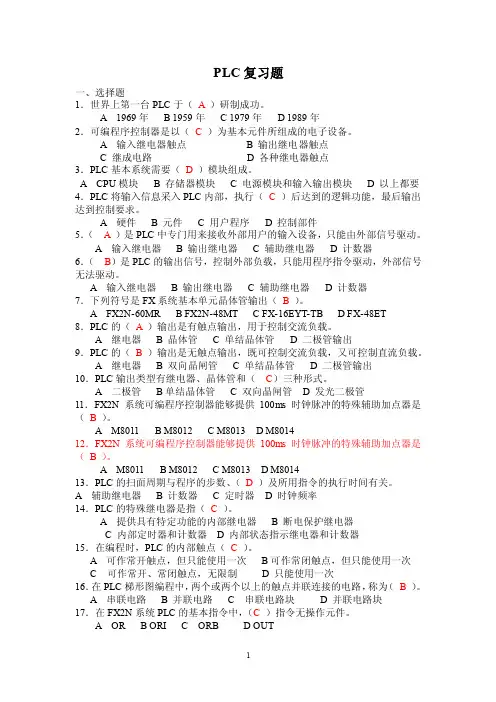

桂林电子科技大学PLC复习题
PLC复习题一、选择题1．世界上第一台PLC于（A）研制成功。
A 1969年B 1959年C 1979年D 1989年2．可编程序控制器是以（C）为基本元件所组成的电子设备。
A 输入继电器触点B 输出继电器触点C 继成电路D 各种继电器触点3．PLC基本系统需要（D ）模块组成。
A CPU模块B 存储器模块C 电源模块和输入输出模块D 以上都要4．PLC将输入信息采入PLC内部，执行（C）后达到的逻辑功能，最后输出达到控制要求。
A 硬件B 元件C 用户程序D 控制部件5．（A）是PLC中专门用来接收外部用户的输入设备，只能由外部信号驱动。
A 输入继电器B 输出继电器C 辅助继电器D 计数器6．（B）是PLC的输出信号，控制外部负载，只能用程序指令驱动，外部信号无法驱动。
A 输入继电器B 输出继电器C 辅助继电器D 计数器7．下列符号是FX系统基本单元晶体管输出（B）。
A FX2N-60MRB FX2N-48MTC FX-16EYT-TBD FX-48ET 8．PLC的（A ）输出是有触点输出，用于控制交流负载。
A 继电器B 晶体管C 单结晶体管D 二极管输出9．PLC的（B）输出是无触点输出，既可控制交流负载，又可控制直流负载。
A 继电器B 双向晶闸管C 单结晶体管D 二极管输出10．PLC输出类型有继电器、晶体管和（C）三种形式。
A 二极管B单结晶体管 C 双向晶闸管 D 发光二极管11．FX2N系统可编程序控制器能够提供100ms时钟脉冲的特殊辅助加点器是（B）。
A M8011B M8012C M8013D M801412．FX2N系统可编程序控制器能够提供100ms时钟脉冲的特殊辅助加点器是（B ）。
A M8011B M8012C M8013D M801413．PLC的扫面周期与程序的步数、（D）及所用指令的执行时间有关。
A 辅助继电器B 计数器C 定时器D 时钟频率14．PLC的特殊继电器是指（C ）。
2018年桂林电子科技大学904单片机原理及接口技术(B)硕士研究生专业课考试试题
A. 0003H B. 000BH C. 0013H D. 001BH
18.51单片机的定时器T1用做计数方式时，计数脉冲是（ ）
A. 从外部引脚P3.5引脚输入 B. 从外部引脚P3.4引脚输入
C. 从外部引脚P3.2引脚输入 D. 从外部引脚P3.3引脚输入
19.A/D转换的精度由（ ）决定
A. A/D转换位数 B. 转换时间 C. 转换方式 D.转换的参考电平
帧信息数据位是 （11） 位。
6、单片机P3口可作为第二功能使用，其中P3.0第二功能为 （12） ，P3.2第二功能为
（13） 。
7、设单片机晶振为6MHz，则执行指令“MUL AB” 需要的时间为 （14） 。
8、51单片机的复位信号需要持续 （15） 个机器周期以上的高电平，用于完成51单片机的复
试卷
科目代码: 904
科目名称: 单片机原理及接口技术（B)
注意：答案必须全部写在考点提供的答题纸上，写在试题上无效；答案要标注题号，答题纸要填写姓名和考号， 并标注页码与总页数；交卷时，将答题纸与试题一起装入原试卷袋，用我校提供的密封条密封并签名。
一、填空题（每空1分，共30分）
1、单片机是指将 （1） 、 （2） 、I/O接口、定时/计数器以及串口等集成在一片芯片上。
D. 不用
15.执行 MOV A,P1 指令前，P1口应该（ ）。
A. 先全置1 B. 先全置0 C. 外接上拉电阻 D. 不用做任何操作
16.共阳极数码管加反向器驱动时，显示字符“6”的段码是（ ）。
A. 06H B. 7DH C. 82H D. FAH
17.若CPU响应定时器T1的中断请求后，程序计数器PC的内容是（ ）
12.51单片机串行口工作在方式0时，串行数据从（ ）输出或输入。
电子科技大学14秋《单片机原理及应用》在线作业3答案
题目及选项请见下图：
A.
B.
C.
D.
-----------------选择：A
10.共阴LED显示器中发光二极管的负极应接（）。
A.正电源
B.负电源
C.地
D.悬浮
-----------------选择：C
11.89C51串口缓冲器SBUF，由于只有一个地址（99H），所以它（）。
A.只能用于发送
A. 0003H
B. 000BH
C. 0013H
D. 001BH
-----------------选择：A
18.89C51的P1口和光电耦合器4N25的连接可以（）。
A.直接连接
B.通过驱动器连接
C.通过锁存器连接
D.通过译码器连接
-----------------选择：B
19.
题目及选项请见下图：
A.
B.
C.
D.
-----------------选择：A
20.89C51的外部中断0的中断入口地址是（）。
3.89C51单片机的特殊功能寄存器SFR占用的片内RAM地址空间是（）。
A. 00H～1FH
B. 20H～2FH
C. 30H～7FH
D. 80H～FFH
-----------------选择：D
4.89C51的中断优先级有（）。
A. 2级
B. 3级
C. 4级
D. 5级
-----------------选择：A
14秋《单片机原理及应用》在线作业3
单选题
一、单选题（共20道试题，共100分。）
1.89C51在扩展外部存储器时，可作为地址总线使用的是（）。
A. P2和P0
桂林电子科技大学单片机试卷
桂林电子科技大学信息科技学院试卷 2009-2010 学年第 1 学期课号课程名称单片机原理与应用技术（ A卷; 笔试, 闭卷）适用班级（或年级、专业） 07级电信、信息一、单项选择题（每小题3分，共45分）1、 - 10的补码为（）。
A: F5H B：F6H C：0AH D：0BH2、单片机复位后的SP与P0的内容是（）。
A：SP=00H，P0=00H B: SP=00H，P0=FFHC：SP=07H，P0=00H D：SP=07H，P0=FFH3、单片机中WR的功能是选通是（）。
A：片外数据RAM B：片内数据RAMC：片外程序ROM D：片内程序ROM4、在下列指令中，正确的MCS-51单片机指令是（）。
A：INC C B： ADD A，BC：SUB A , R2 D：MOVX @R2, A5、能同时将TF0清零的跳转指令是（）。
A：JB TF0，LOOP B：JBC TF0，LOOPC：JNB TF0，LOOP D：JZ LOOP6、当R0的地址为10H时，PSW中的RS1、RS0两位是（）。
A：00 B：01 C：10 D：117、片内没有上拉电阻的并口是（）。
A：P3 B：P2 C：P1 D：P08、外部中断1的中断服务程序入口地址是（）。
A：0003H B：000BH C：0013H D：0023H9、用12MHz晶体时，T1做一次定时的最长时间为（）。
A：256 μS B：512 μS C： 65536μS D：131072 μS10、在串口控制寄存器SCON中，REN是（）。
A：串行接收中断标志位B：串行接收允许位C：串行发送中断标志位D：串行发送允许位11、定时器T1的溢出中断标志是（）。
A：IT1 B：TI C：TF1 D：IE112、EOC信号在ADC0809中起到的作用是（）A．启动AD转换 C. ADC0809的片选信号B． AD转换结束标志 D. 不能确定13、已知(00H)= 06H, (01H) = 08H, 有这样的定义char data *p; 其中p = 0x01;则*p = （）A．00H C．01HB．06H D．08H14、已知C语言程序 p = 0x30; *p = 0x48与之等价的汇编语言程序为（）A．MOV 30H,#48H C．MOV 30H,48HB．MOV 30H,#48 D．MOV 30H,4815、DAC0832的工作方式不包括以下哪一种（）A．直通C．单缓冲B．双缓冲D．双极性二、阅读程序填空（每小题5分，共25分）1、设PSW=00H, R0=49H、B＝0EDH，问：执行下列程序后PSW= ?R0= ？B= ？MOV SP, #6FHPUSH 0F0HPUSH 00HPUSH PSWPOP PSWPOP 0F0HPOP 00H2、分别写出若A=57H，执行下列程序后A= ？若A=0F2H, 执行下列程序后A= ？CJNE A, #80H , LOOP1 ;LJMP NEXTLOOP1: JNC LOOP2 ;LJMP NEXTLOOP2: DEC A CPL ANEXT: LJMP $3、用12MHz 晶体。
单片机原理与接口技术智慧树知到答案章节测试2023年桂林电子科技大学
第一章测试1.除了单片机这一名称之外，单片机还可称为_和_。
答案:2.在家用电器中使用单片机应属于微型计算机的（）A:辅助设计应用B:数值计算应用C:测量、控制应用D:数据处理应用答案:C3.单片机与普通计算机的不同之处在于其将_、_和___三部分集成于一块芯片上。
答案:4.8031的CPU是由RAM和EPROM所组成。
（）A:对B:错答案:B5.区分片外程序存储器和片外数据存储器的最可靠的方法是看其位于地址范围的低端还是高端。
（）A:对B:错答案:A6.在MCS-51中，为使准双向的I/O 口工作在输入方式，必须保证它被事先预置为1。
（）A:错B:对答案:B7.PC可以看成是程序存储器的地址指针。
（）A:错B:对答案:B8.下面的哪一项应用，不属于单片机的应用范围。
（）A:数据库管B:家用电器的控制C:汽车电子设备D:工业控制答案:A9.单片机是一种CPU.（）A:对B:错答案:A10.AT89S52单片机是微处理器。
（）A:错B:对答案:A第二章测试1.AT89S51 单片机不论是进入空闲模式还是掉电运行模式后，片内RAM和SFR中的内容均保持原来的状态。
（）A:错B:对答案:B2.AT89S51单片机进入掉电运行模式，CPU和片内的外围电路(如中断系统、串行口和定时器)均停止工作。
（）A:错B:对答案:B3.AT89S51单片机的掉电运行模式可采用响应中断方式来退出。
（）A:错B:对答案:B4.AT89S51单片机共有26个特殊功能寄存器，它们的位都是可以用软件设置的，因此都是可以位寻址的。
（）A:对B:错答案:B5.堆栈区是单片机内部的一个特殊区域，与RAM无关。
（）A:对B:错答案:B6.在MCS-51单片机中，如果采用6MHz晶振，1个机器周期为___。
答案:7.内部RAM中，位地址为30H的位，该位所在字节的字节地址为(26H)。
若A中的内容为63H,那么，P标志位的值为___。
答案:8.使用8031单片机时，需将FA引脚接_电平，因为其片内无_存储器。
电子科技大学网络教育考卷——单片机原理1
一、论述题(每题5分，共15分) 1. 什么是单片机将CPU 、RAM 、ROM 、I/O 口、定时/计数器以及串行口等集成在一块芯片上就构成了单片微型计算机，简称单片机。
2. 8051单片机片内RAM 的区间是如何划分的？各有什么主要功能？ 00H ～1FH 工作寄存器区 20H ～2FH 可位寻址区 30H ～7FH 便笺区80H ～FFH 特殊功能寄存器（SFR ）区3. MCS-51单片机的控制线有几根？每一根控制线的作用是什么？有四根：PROG ALE /：主要用于配合锁存器锁存低8位地址信息。
PSEN ： 片外ROM 的读选通控制输出PP V EA / ：用于控制PC 的指向。
0=EA ，PC 指向片外ROM ，1=EA ，PC 指向片内ROM 。
RST/VPD： 复位控制信号线（高电平复位）二、判断分析题，正确的在括号中画“√”，错误的在括号中画“×”(每题1分，共10分)1. 8051单片机的EA 端接地后，它的功能和8031完全一样。
(√)2. 8051单片机执行PUSH A 指令后，则堆栈指针SP 的内容自动减1。
(×)3. 8051单片机没有专门的输入/输出指令，都是用MOVC 指令来操作外部I/O 口的数据。
（×）4. 8051单片机的程序存储器中只能存放程序，不能存放数据。
(×)5. 8051单片机复位后，P1口输出高电平。
（√）6. 为了使P1.1输出”1”状态而不影响P1口的其它位的状态,采用指令: SETB P1.1 。
(√)7. 8031单片机内部只包括CPU 、存储器和I/O 接口电路。
(×) 8. 单片机在复位后，所有的中断请求都被开放。
(×) 9. MCS-51的TMOD 是16位的寄存器。
（×）10. 位累加器C 中的数据不能传送给累加器A 。
(√) 三、填空(每空1分，共20分)1．8051单片机外部数据储存器的地址范围是(0000H ～FFFFH )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

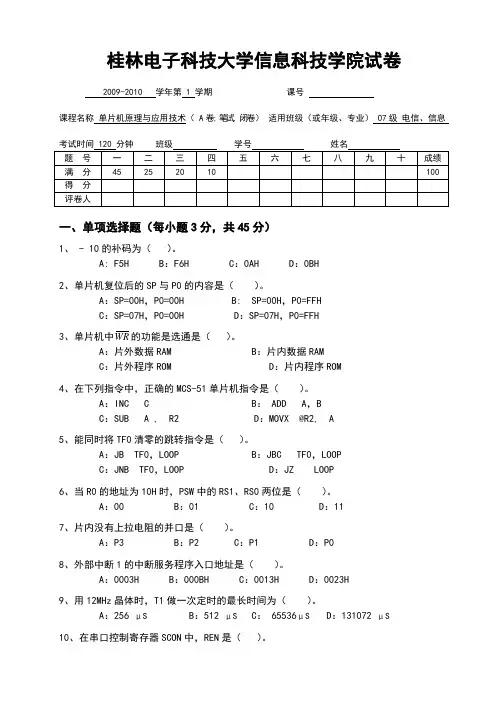

桂林电子科技大学信息科技学院试卷 2009-2010 学年第 1 学期课号
课程名称单片机原理与应用技术（ A卷; 笔试, 闭卷）适用班级（或年级、专业） 07级电信、信息
一、单项选择题（每小题3分，共45分）
1、 - 10的补码为（）。
A: F5H B：F6H C：0AH D：0BH
2、单片机复位后的SP与P0的内容是（）。
A：SP=00H，P0=00H B: SP=00H，P0=FFH
C：SP=07H，P0=00H D：SP=07H，P0=FFH
3、单片机中WR的功能是选通是（）。
A：片外数据RAM B：片内数据RAM
C：片外程序ROM D：片内程序ROM
4、在下列指令中，正确的MCS-51单片机指令是（）。
A：INC C B： ADD A，B
C：SUB A , R2 D：MOVX @R2, A
5、能同时将TF0清零的跳转指令是（）。
A：JB TF0，LOOP B：JBC TF0，LOOP
C：JNB TF0，LOOP D：JZ LOOP
6、当R0的地址为10H时，PSW中的RS1、RS0两位是（）。
A：00 B：01 C：10 D：11
7、片内没有上拉电阻的并口是（）。
A：P3 B：P2 C：P1 D：P0
8、外部中断1的中断服务程序入口地址是（）。
A：0003H B：000BH C：0013H D：0023H
9、用12MHz晶体时，T1做一次定时的最长时间为（）。
A：256 μS B：512 μS C： 65536μS D：131072 μS
10、在串口控制寄存器SCON中，REN是（）。
A：串行接收中断标志位B：串行接收允许位
C：串行发送中断标志位D：串行发送允许位
11、定时器T1的溢出中断标志是（）。
A：IT1 B：TI C：TF1 D：IE1
12、EOC信号在ADC0809中起到的作用是（）
A．启动AD转换 C. ADC0809的片选信号
B． AD转换结束标志 D. 不能确定
13、已知(00H)= 06H, (01H) = 08H, 有这样的定义char data *p; 其中p = 0x01;则*p = （）
A．00H C．01H
B．06H D．08H
14、已知C语言程序 p = 0x30; *p = 0x48与之等价的汇编语言程序为（）
A．MOV 30H,#48H C．MOV 30H,48H
B．MOV 30H,#48 D．MOV 30H,48
15、DAC0832的工作方式不包括以下哪一种（）
A．直通C．单缓冲
B．双缓冲D．双极性
二、阅读程序填空（每小题5分，共25分）
1、设PSW=00H, R0=49H、B＝0EDH，问：执行下列程序后PSW= ?R0= ？B= ？
MOV SP, #6FH
PUSH 0F0H
PUSH 00H
PUSH PSW
POP PSW
POP 0F0H
POP 00H
2、分别写出若A=57H，执行下列程序后A= ？若A=0F2H, 执行下列程序后
A= ？
CJNE A, #80H , LOOP1 ;
LJMP NEXT
LOOP1: JNC LOOP2 ;
LJMP NEXT
LOOP2: DEC A CPL A
NEXT: LJMP $
3、用12MHz 晶体。
该程序段的运行时间= ms ？并写出计算步骤： 。
MOV R1，#200 ；该指令的时钟周期数为12 LOOP1： MOV R0，#250 ；该指令的时钟周期数为12 LOOP2：
DJNZ R0，LOOP2 ；该指令的时钟周期数为24 DJNZ R1，LOOP1
4、单片机外接晶体，复位后执行了下列串口初始化程序段。
问：串口的波特率被设置为 bps ？串行通信的一帧数据有 位？
MOV SCON ，#40H MOV TMOD ，#20H MOV TH1，#253 MOV TL1，#253 SETB TR1
5、DAC0832工作在直通工作方式，DAC0832的D7~D0与单片机的~依次连接。
问：运行如下程序时产生的波形是 波？
MOV A ，#00H
LOOP ： MOV P0，A
ADD A, #04H LJMP LOOP
三、编程题（每小题4分，共20分）
1、编写C 语言程序段，将20H 与30H 中的内容互换，其中R0的地址为10H ，请在程序中设置PSW 。
2、编写汇编语言程序段，完成对立即数BDH 、45H 、55H 的相加运算，结果存放在地址为50H 和51H 两个存储单元中，其中低字节结果放在50H 中，高字节结果放在51H 单元中。
3、编写汇编语言程序段，将地址20H 开始的10个连续单元的内容取反后放入原单元，要求用R6作为循环计数器。
4、编写汇编语言程序段，实现以下公式的计算。
其中有符号数X 在R1中，Y 在R2中。
()
()
X+3X 0Y 2*X
X<0≥⎧⎪=⎨
⎪⎩
5、编写完整C语言程序，使用定时器T0进行定时，用中断方式在引脚产生周期为100Hz 的方波（晶体频率为12MHz）。
四、综合应用题（每小题5分，共10分）第一题必须用汇编语言编写，第二题可以用汇编也可以用C语言
硬件电路的示意图如下（晶体频率为12MHz）：
1、设计使数码管显示字母“H”的完整汇编语言程序。
2、设计从P1口读入开关的状态并在数码管中显示相应数值的完整程序。
附录：
GATE M1M0GATE M1M0
---------------------- T1 ------------------------------------------------ T0-------------------------
TF1TR1TF0TR0IE1IT1IE0IT0
SM0SM1SM2REN TB8RB8TI RI。
